Зубок шарошки бурового долота
Номер патенту: 99966
Опубліковано: 25.10.2012
Автори: Яким Роман Степанович, Петрина Юрій Дмитрович, Яким Ігор Степанович
Формула / Реферат

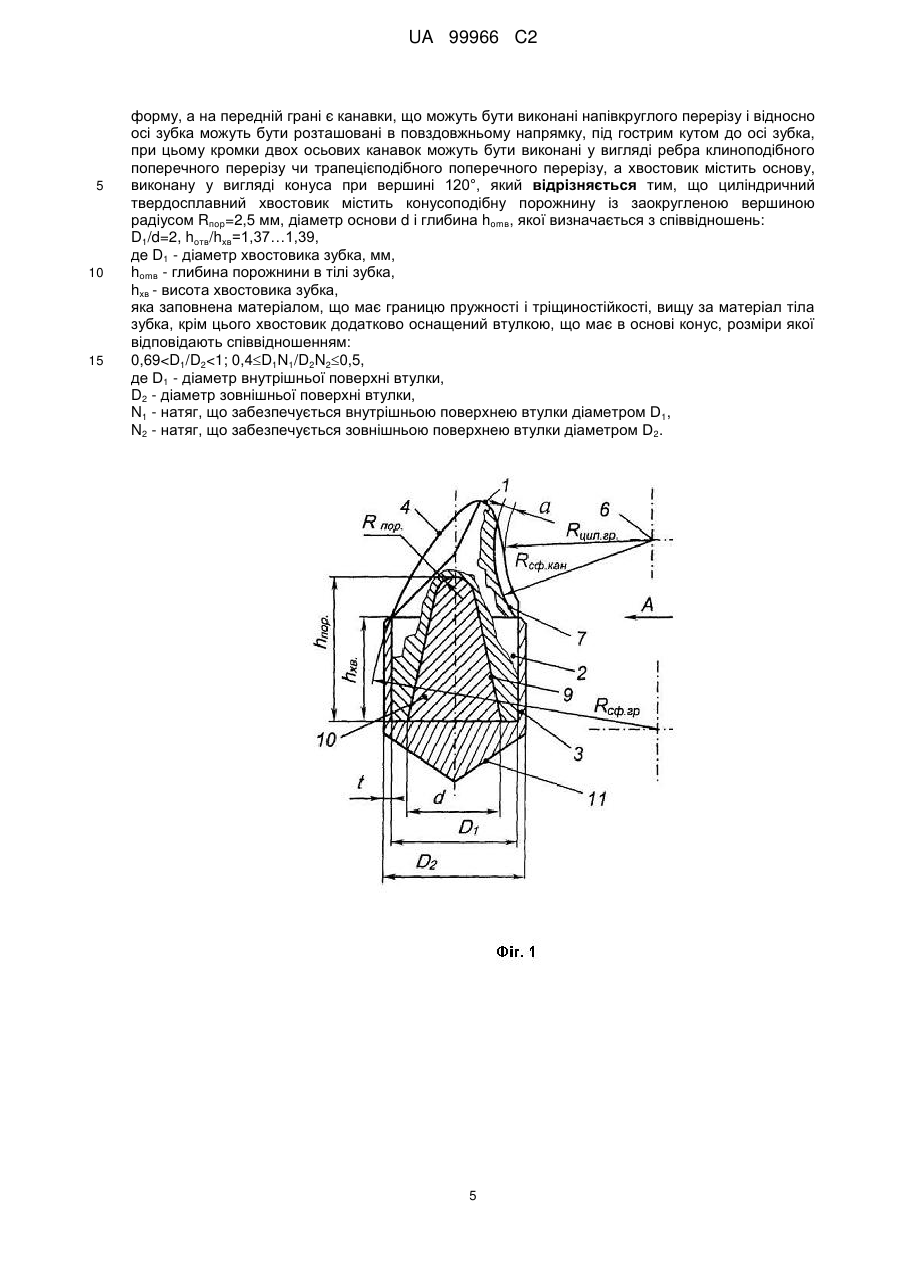

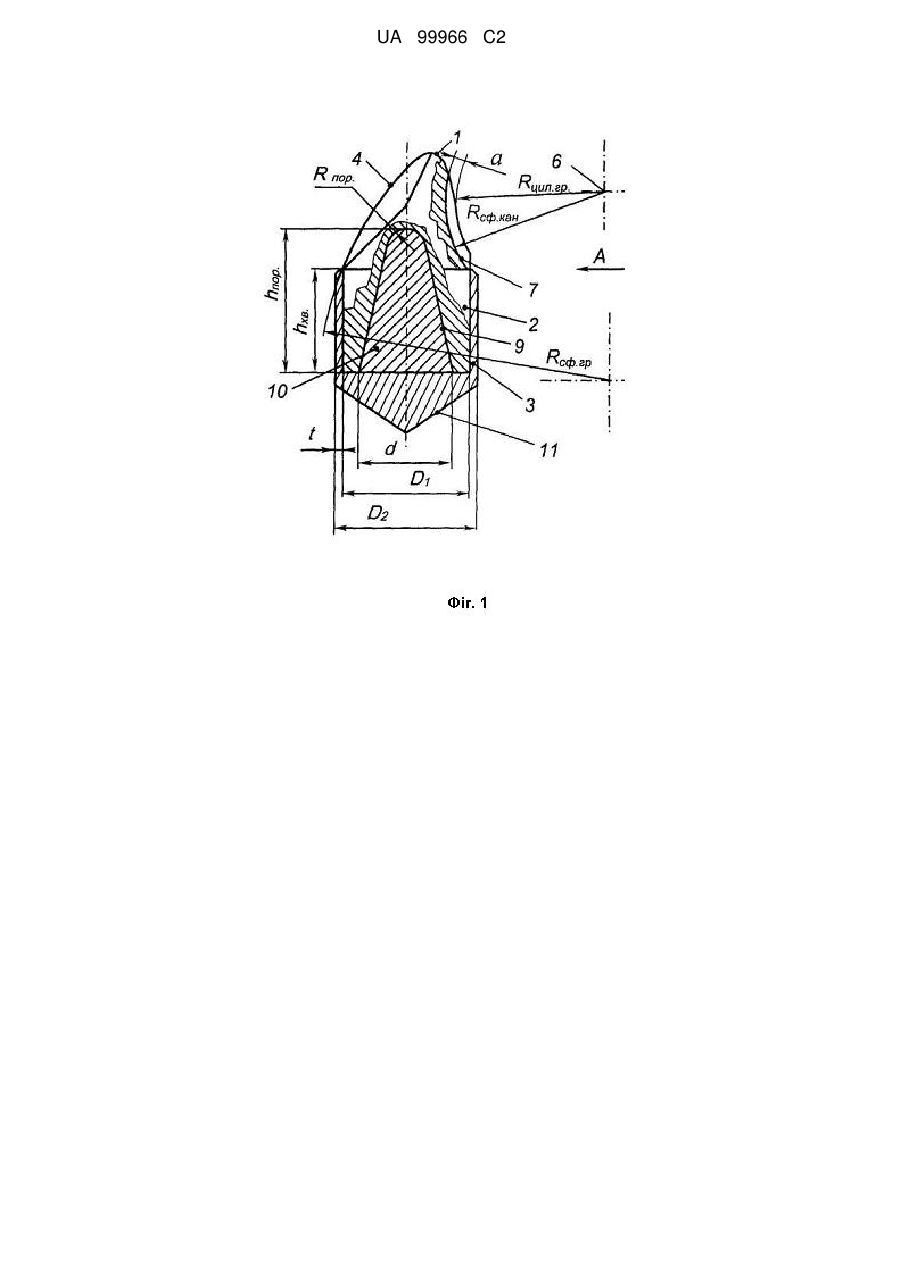

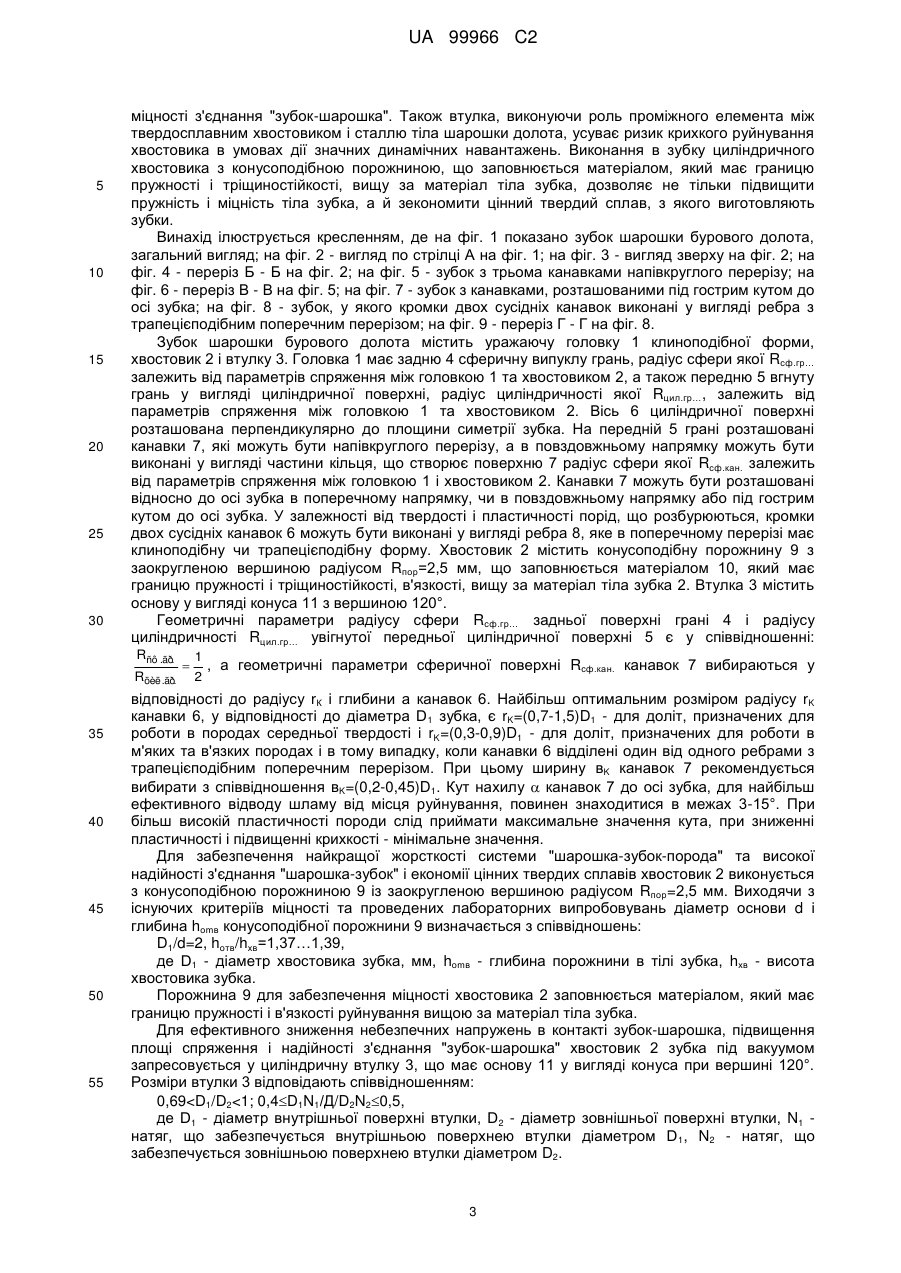

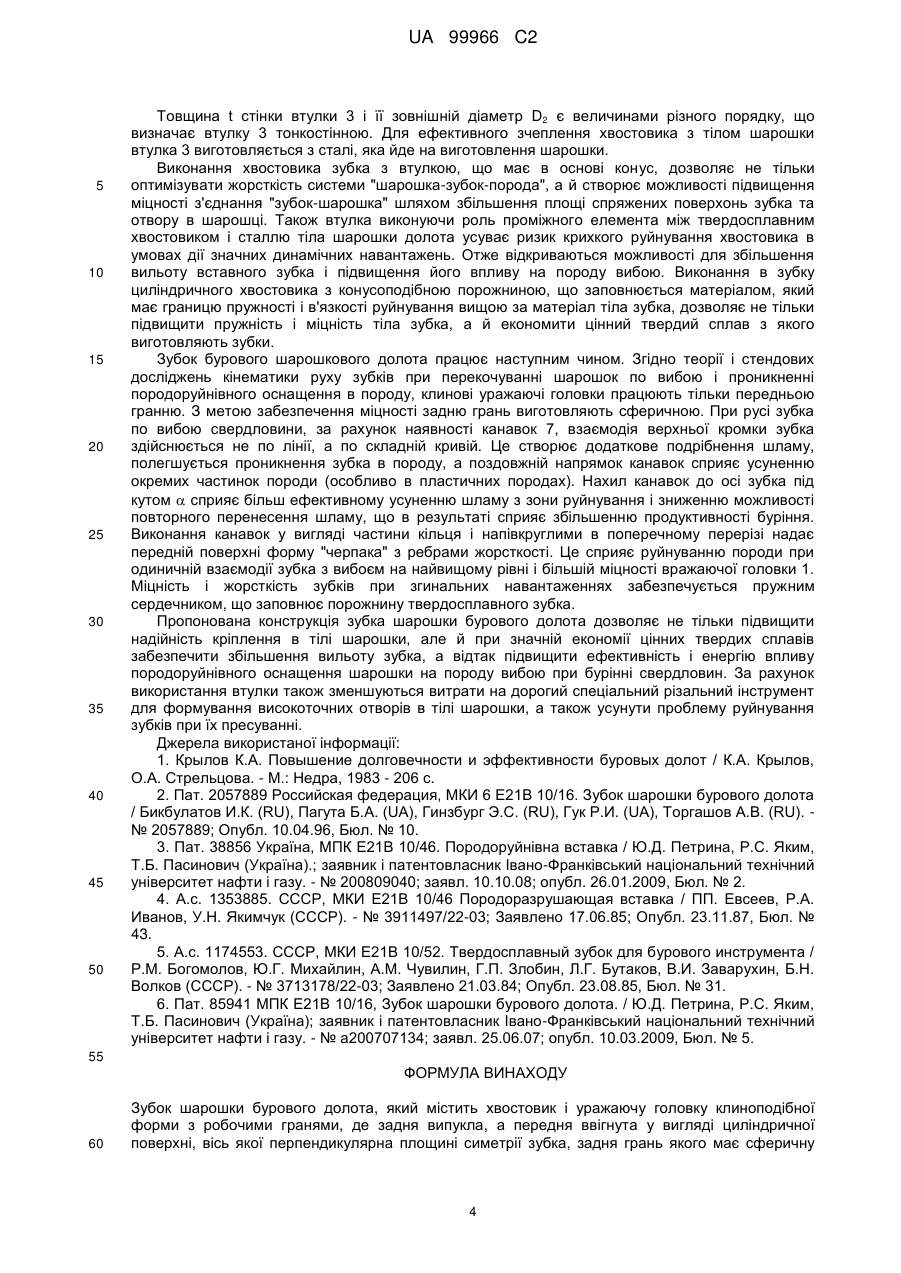

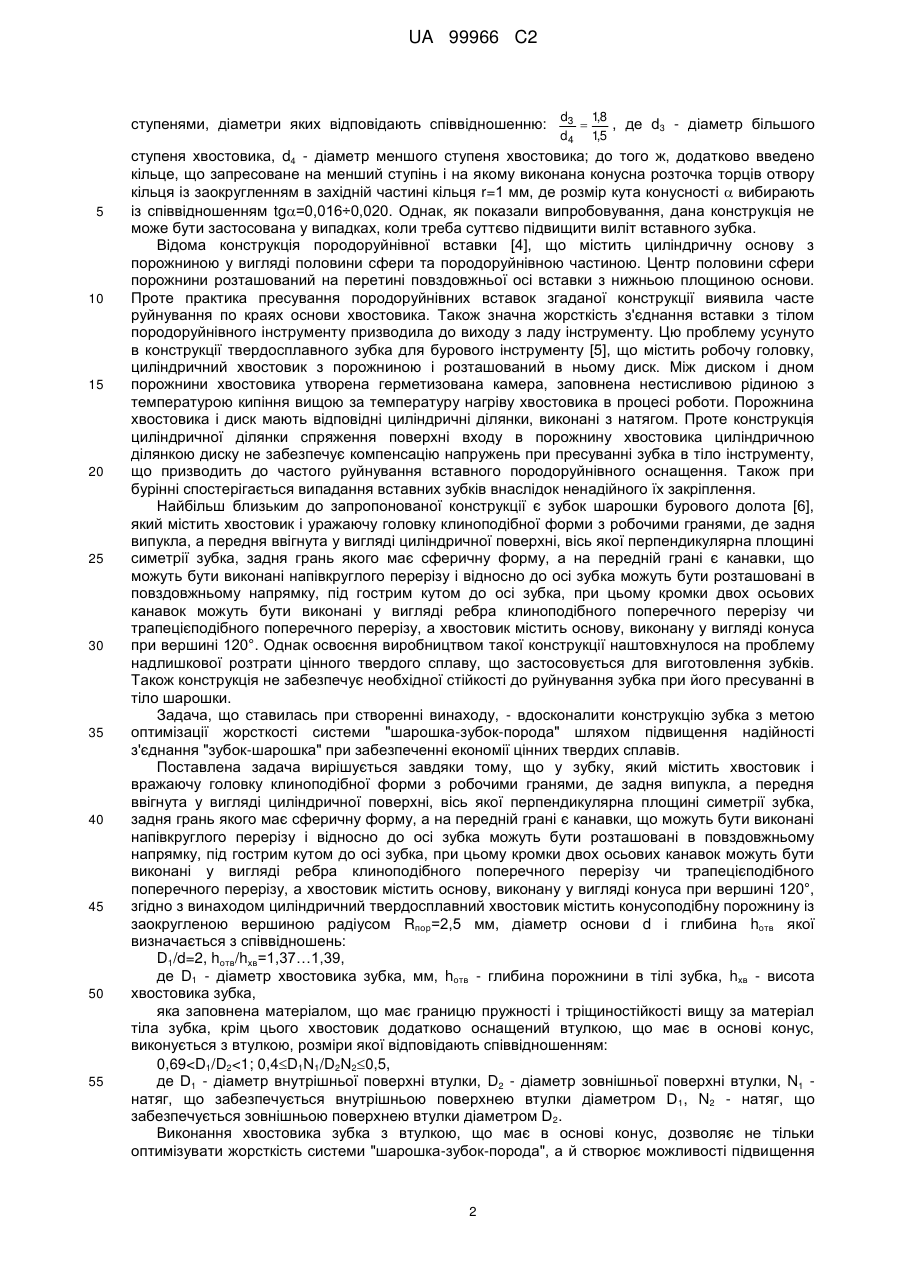

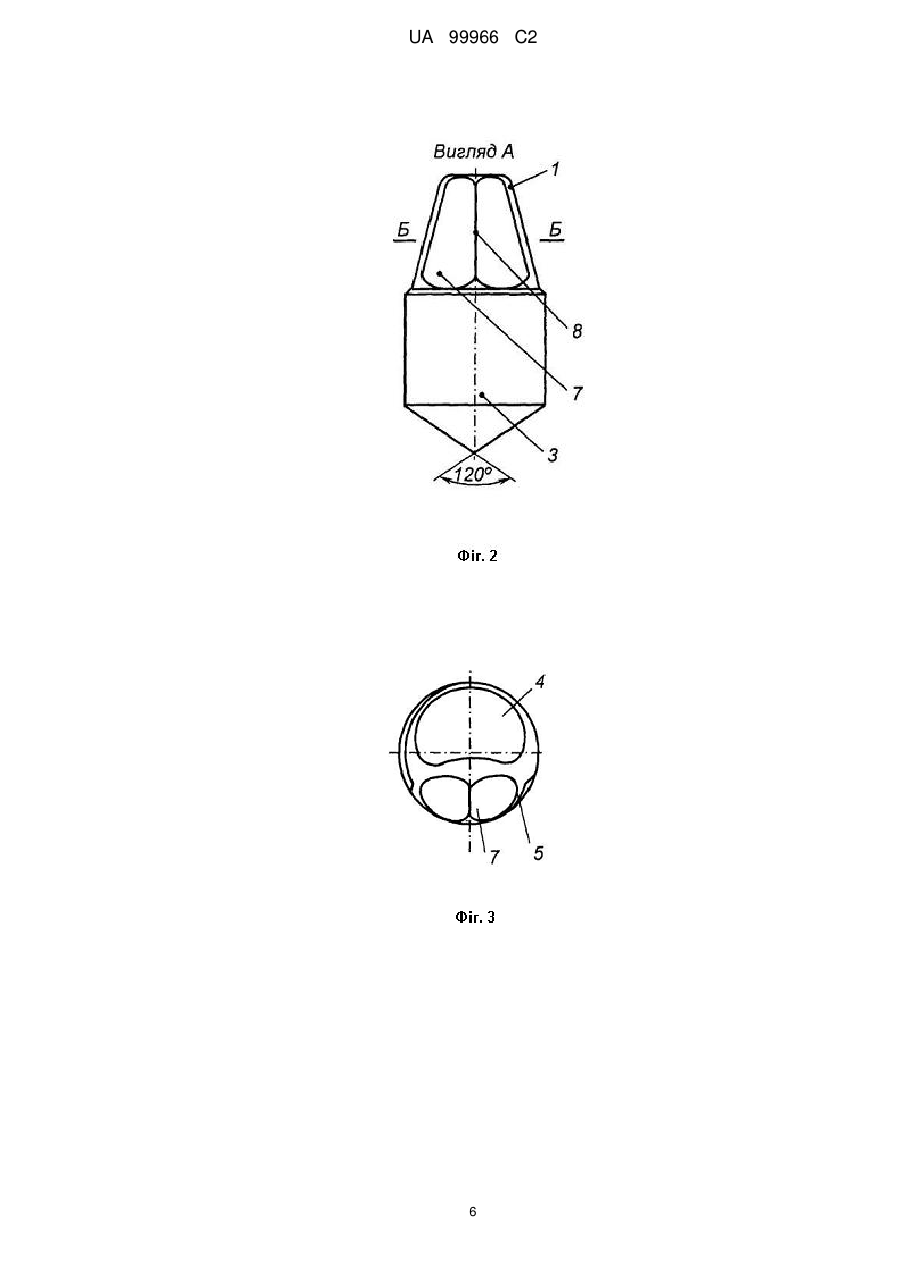

Зубок шарошки бурового долота, який містить хвостовик і уражаючу головку клиноподібної форми з робочими гранями, де задня випукла, а передня ввігнута у вигляді циліндричної поверхні, вісь якої перпендикулярна площині симетрії зубка, задня грань якого має сферичну форму, а на передній грані є канавки, що можуть бути виконані напівкруглого перерізу і відносно осі зубка можуть бути розташовані в повздовжньому напрямку, під гострим кутом до осі зубка, при цьому кромки двох осьових канавок можуть бути виконані у вигляді ребра клиноподібного поперечного перерізу чи трапецієподібного поперечного перерізу, а хвостовик містить основу, виконану у вигляді конуса при вершині 120°, який відрізняється тим, що циліндричний твердосплавний хвостовик містить конусоподібну порожнину із заокругленою вершиною радіусом Rпop=2,5 мм, діаметр основи d і глибина homв, якої визначається з співвідношень:
D1/d=2, hoтв/hxв=1,37…1,39,
де D1 - діаметр хвостовика зубка, мм,
homв - глибина порожнини в тілі зубка,
hxв - висота хвостовика зубка,
яка заповнена матеріалом, що має границю пружності і тріщиностійкості, вищу за матеріал тіла зубка, крім цього хвостовик додатково оснащений втулкою, що має в основі конус, розміри якої відповідають співвідношенням:
0,69<D1/D2<1; 0,4£D1N1/D2N2£0,5,
де D1 - діаметр внутрішньої поверхні втулки,
D2 - діаметр зовнішньої поверхні втулки,
N1 - натяг, що забезпечується внутрішньою поверхнею втулки діаметром D1,
N2 - натяг, що забезпечується зовнішньою поверхнею втулки діаметром D2.
Текст

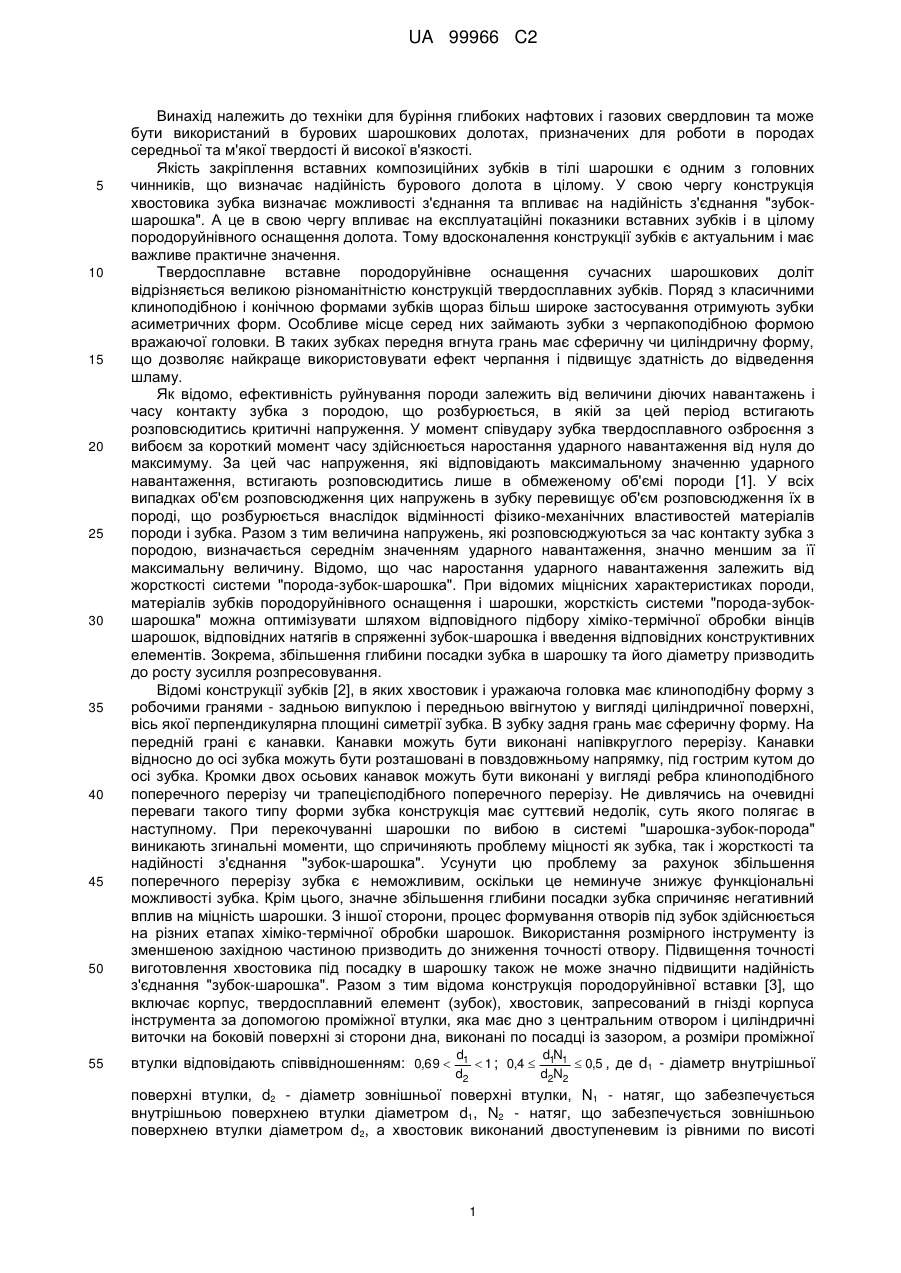

Реферат: Зубок шарошки бурового долота містить хвостовик і уражаючу головку клиноподібної форми з робочими гранями, де задня випукла, а передня ввігнута у вигляді циліндричної поверхні. Задня грань має сферичну форму, а на передній грані є канавки. Хвостовик містить основу, виконану у вигляді конуса при вершині 120°. Для підвищення надійності з'єднання "зубокшарошка" циліндричний твердосплавний хвостовик містить конусоподібну порожнину із заокругленою вершиною радіусом Rпop=2,5 мм, діаметр основи d і глибина homв якої визначається з співвідношень: D1/d=2, hoтв/hxв=1,37…1,39, де D1 - діаметр хвостовика зубка, мм, homв - глибина порожнини в тілі зубка, hxв - висота хвостовика зубка, яка заповнена матеріалом, що має границю пружності і тріщиностійкості вищу за матеріал тіла зубка, крім цього хвостовик додатково оснащений втулкою, що має в основі конус, розміри якої відповідають співвідношенням: 0,69
ДивитисяДодаткова інформація
Назва патенту англійськоюDrill bit cutter tooth
Автори англійськоюYakym Roman Stepanovych, Petryna Yurii Dmytrovych, Yakym Ihor Stepanovych
Назва патенту російськоюЗубок шарошки бурового долота
Автори російськоюЯким Роман Степанович, Петрина Юрий Дмитриевич, Яким Игорь Степанович
МПК / Мітки
МПК: E21B 10/16
Мітки: зубок, долота, бурового, шарошки
