Вузол герметизації опори шарошки бурового долота
Формула / Реферат
Узел герметизации опоры шарошки бурильного долота, содержащий эластичное кольцо, сопряженное по наружной и внутренней поверхностям с цилиндрическими поверхностями соответственно шарошки и цапфы, отличающийся тем, что, с целью повышения надежности узла герметизации опоры и упрощения изготовления, величины наружной и внутренней образующих эластичного кольца больше длин окружностей цилиндрических поверхностей соответственно шарошки и цапфы.
Текст

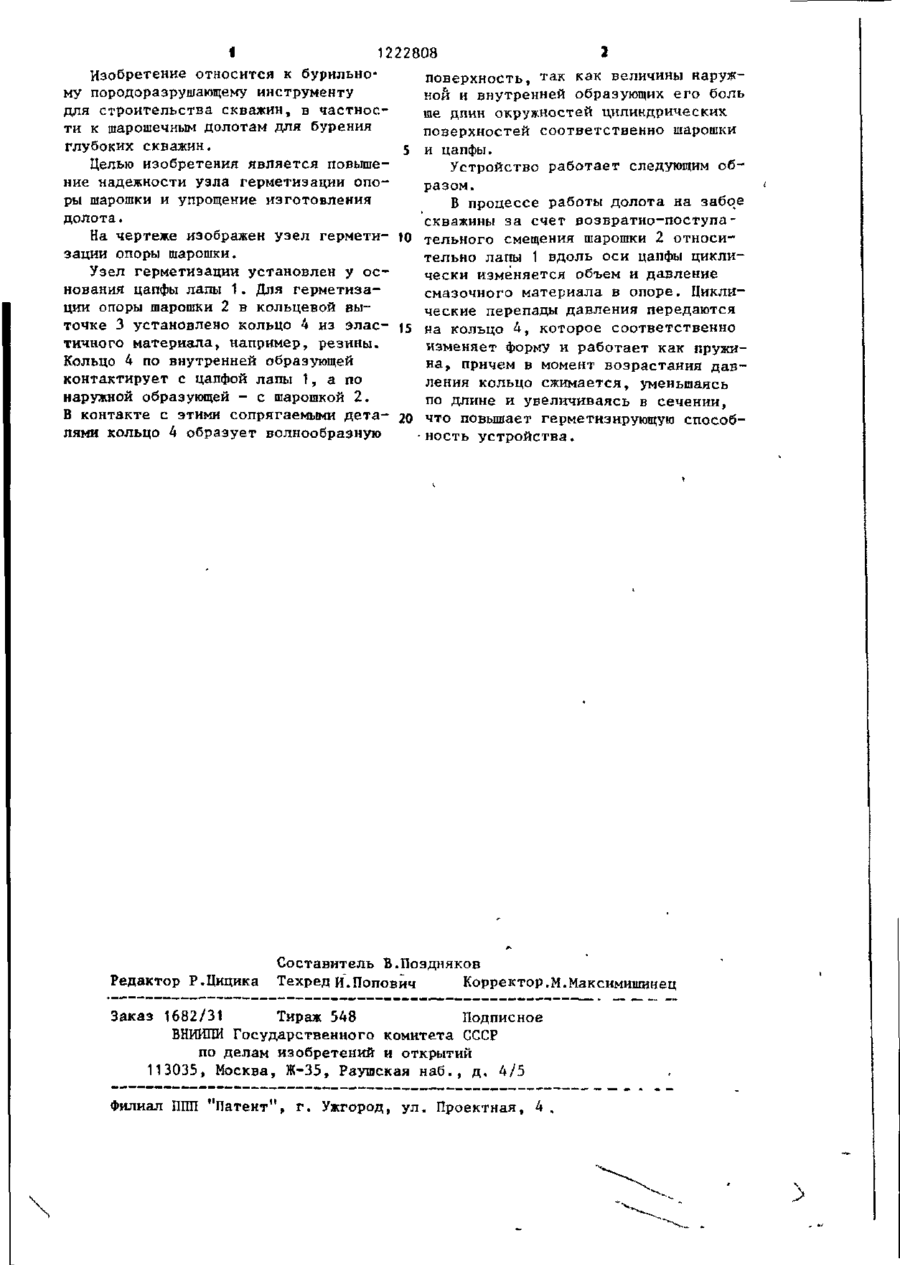

УЗЕЛ ГЕРМЕТИЗАЦИИ ОПОРЫ . ШАРОШКИ БУРИЛЬНОГО ДОЛОТА, содержа щий эластичное кольцо, сопряженное по наружной и внутренней поверхностям с цилиндрическими поверхностями соответственно шарошки и цапфы, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности узла герметизации опоры и упрощения изготовления, величины наружной ,и внутренней образующих эластичного кольца больше длин окружностей цилиндрических поверхностей соответственно шарошки и цапфы. § if) N3 to 00 о 00 !—*--._— "Я' 1 1 222808 I Изобретение относится к бурильноповерхность, так как величины наружму породоразрушающему инструменту ной и внутренней образующих его боль для строительства скважин, в частное.' ше длин окружностей цилиндрических ти к шарошечным долотам для бурения поверхностей соответственно шарошки глубоких скважин. 5 и цапфы. Целью изобретения является повыше' Устройство работает следующим обние надежности узла герметизации опоразом. ры шарошки и упрощение изготовления В процессе работы долота на забое долота. скважины за счет возвратно-поступаНа чертеже изображен узел гермети ~ Ю тельного смещения шарошки 2 относизации опоры шарошки. тельно лапы 1 вдоль оси цапфы циклиУзел герметизации установлен у ос чески изменяется объем и давление нования цапфы лапы 1. Для герметизасмазочного материала в опоре. Циклиции опоры шарошки 2 в кольцевой выческие перепады давления передаются точке 3 установлено кольцо 4 из элас t5 на кольцо 4, которое соответственно тичного материала, например, резины. изменяет форму и работает как пружиКольцо 4 по внутренней образующей на, причем в момент возрастания давконтактирует с цапфой лапы t, а по ления кольцо сжимается, уменьшаясь наружной образующей - с шарошкой 2. по длине и увеличиваясь в сечении, В контакте с этими сопрягаемыми дета 20 что повышает герметизирующую способлями кольцо 4 образует волнообразную ность устройства. Редактор Р.Цицика Составитель В.Поздняков Техред И.Попович Корректор.М.Максимишинец Заказ 1682/31 Тираж 548 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 .
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for sealing support of roller cutter of drill bit
Назва патенту російськоюУзел герметизации опоры шарошки бурового долота
МПК / Мітки
МПК: E21B 10/22, E21B 10/08
Мітки: герметизації, опори, бурового, вузол, долота, шарошки
Код посилання
<a href="https://ua.patents.su/2-7446-vuzol-germetizaci-opori-sharoshki-burovogo-dolota.html" target="_blank" rel="follow" title="База патентів України">Вузол герметизації опори шарошки бурового долота</a>
Шарошка бурового долота
Номер патенту: 1127
Опубліковано: 30.12.1993
Автори: Ілик Теофіль Якимович, Ваврин Антон Павлович, Якимчук Ульян Никифорович, Басанов Юрій Іванович
МПК: E21B 10/16
Мітки: долота, шарошка, бурового
Формула / Реферат:
Формула изобретенияШарошка бурового долота, содержащая основной венец и калибрующий венец с обратным конусом, отличающаяся тем, что, с целью повышения производительности работы долота за счет исключения образования «рейки» на забое, калибрующий венец дополнительно имеет конус с углом при вершине, равным величине двойного угла наклона оси шарошки относительно горизонтали, а диаметр окружности дополнительного конуса в месте пересечения с...
Шарошка бурового долота
Номер патенту: 1983
Опубліковано: 20.12.1994
Автори: Студеницький Іван Васильович, Якимчук Ульян Никифорович, Поздняков Віктор Іванович, Гук Роман Йосипович, Абрамсон Михайло Григорійович
МПК: E21B 10/16
Мітки: шарошка, долота, бурового
Формула / Реферат:
Шарошка бурового долота, содержащая периферийный венец с Г-образными зубьями, калибрующие полки смежных зубьев которых имеют противоположное по отношению друг к другу направление, отличающаяся тем, что, с целью повышения эффективности разрушения породы за счет предупреждения образования рейки на забое скважины, межзубьевые впадины смежных зубьев с противоположным направлением калибрующих полок и со встречным направлением полок выполнены с...
Лапа бурового шарошкового долота
Номер патенту: 2766
Опубліковано: 26.12.1994
Автори: Колодій Степан Петрович, Бориславський Роман Йосипович, Гук Роман Йосипович
МПК: E21B 10/00
Мітки: лапа, шарошкового, долота, бурового
Формула / Реферат:
Лапа бурового шарошечного долота, состоящая из цапфы и хвостовика с торцовым выступом по внутреннему периметру и разделками под основной и подшарошечный сварные швы по наружному периметру, отличающаяся тем, что, с целью повышения долговечности долота за счет улучшения качества сварного шва, на хвостовике лапы выполнен технологический выступ, расположенный между разделками под основной и подшарошечный сварные швы.
Шарошка бурового долота
Номер патенту: 2730
Опубліковано: 26.12.1994
Автори: Якимчук Ульян Никифорович, Ваврин Антон Павлович, Поздняков Віктор Іванович, Гук Роман Йосипович
МПК: E21B 10/16
Мітки: бурового, долота, шарошка
Формула / Реферат:
1. Шарошка бурового долота, содержащая на основных венцах асимметричные с основаниями зубья, образованные сбегающей и набегающей гранями, и впадины между зубьями с плоскостью симметрии двугранного угла, образованного сбегающей гранью предыдущего зуба и набегающей грайью последующего зуба, смещенной против хода вращения шарошки, отличающаяся тем, что, с целью повышения технологичности изготовления шарошки, плоскость симметрии двугранного...
Опора шарошкового долота
Номер патенту: 2731
Опубліковано: 26.12.1994
Автори: Гук Роман Йосипович, Жидовцев Микола Олександрович, Поздняков Віктор Іванович, Студеницький Іван Васильович, Якимчук Ульян Никифорович, Гінзбург Едуард Самуілович, Бікбулатов Ірек Камильович
МПК: E21B 10/22, E21B 10/08
Мітки: шарошкового, опора, долота
Формула / Реферат:
1. Опора шарошечного долота, содержащая цапфу с шарошкой, уплотнительное кольцо, контактирующее с шарошкой через эластичный элемент, отличающаяся тем, что, с целью повышения ее надежности, цапфа выполнена с кольцевой канавкой, в которой установлено с зазором уплотнительное кольцо, причем величина зазора между дном канавки и кольцом определяется соотношением b = 0,010 — (0,1—0,3) мм, где D — диаметр долота, мм.2. Опора по п. 1,...
