Патрон для закріплення бурового шарошкового долота

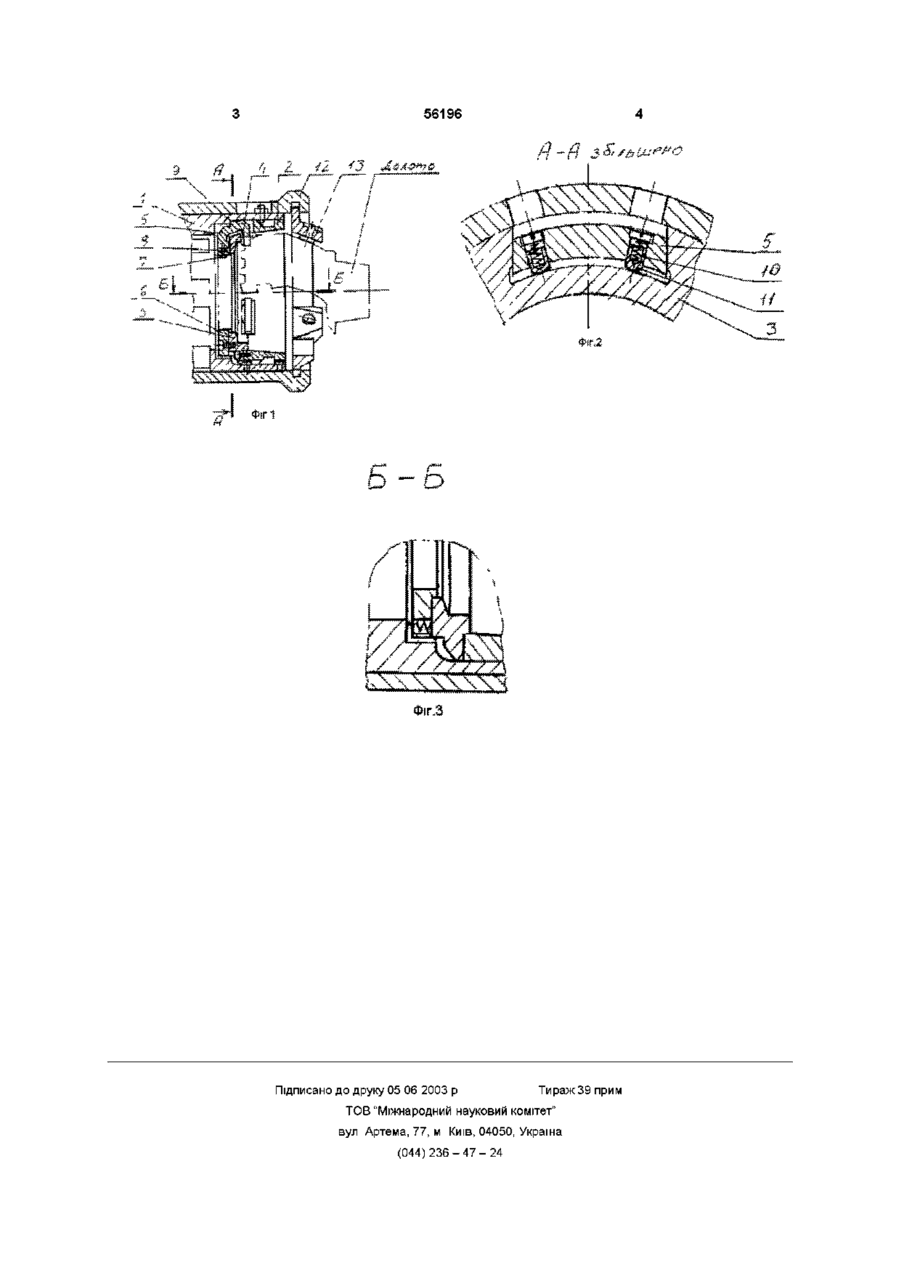

Патрон для закріплення бурового шарошкового долота при обробці його різьбового ніпеля, в корпусі якого розміщені напрямне, упорне і допоміжне кільця, а на допоміжному КІЛЬЦІ гвинтами закріплені підпружинені кулачки з можливістю контакту з упорним кільцем, який відрізняється тим, що кожний кулачок оснащений двома пружинами, встановленими по обидві сторони від базової поверхні упорного кільця Винахід відноситься до області машинобудування, а саме до пристроїв для закріплення бурових шарошкових доліт при обробці їх різьбового ншеля Відомий патрон для закріплення бурового шарошкового долота при обробці його різьбового ніпеля, в корпусі якого розміщені напрямне, упорне 1 допоміжне кільця, а на допоміжному КІЛЬЦІ гвинтами закріплені піднружинені кулачки, ще контактують з упорним кільцем Пружини утримують кулачки в нерабочему положенні (див ав св СРСР № 651900, бюлетень 10, 1979) Але внаслідок зношування базової поверхні упорного кільця в місцях дотикання його з зубами шарошок бурового долота, пружини виходять з контакту з упорним кільцем і перестають здійснювати розкривання кулачків ж неробочому стані, через що скорочується термін служби патрона В основу винаходу поставлене завдання вдосконалити патрон для закріплення бурового шарошкового долота, в якому введення додаткової пружини та встановлення пружин в МІСЦІ, де немає контакту з зубами шарошек бурового долота, забезпечує надійний контакт пружин з упорним кільцем, що дозволить збільшити термін служби патрона і забезпечити рівномірність розкривання кулачків в неробочому стані Поставлене завдання вирішується тим, ще в патроні для закріплення бурового шарошкового долота, згідне з винаходом, кожний кулачок оснащений двома пружинами, встановленими по обидві сторони від базової неверхні упорного кільця Завдяки оснащенню кожного кулачка двома пружинами і розташування їх по обидві сторони від базової поверхні упорного кільця забезпечується надійний контакт пружин з упорним кільцем, ще дозволяє забезпечити рівномірність розкривання кулачків і збільшити термін служби патрона На Фіг 1 зображений патрон для закріплення бурового шарошкового долота в осьовому перерізі, на Фіг 2 - січення А-А на Фіг 1, на Фіг 3 - січення Б-Б на фіг 1 В корпусі 1 патрона для закріплення бурового шарошкового долота встановлене напрямне кільце 2, упорне кільце 3 з базовими поверхнями 4, кулачки 5 та допоміжне кільце 6 Кулачки 5 утримуються на допоміжному КІЛЬЦІ 6 гвинтами 7 та пружинами 8 і притискаються до тороїдальної поверхні 9 корпуса і пружинами 10 через стакани 11, які взаємодіють з упорним кільцем 3 в його неробочій зоні На корпусі 1 з можливістю осьового переміщення встановлений стакан 12 з притискним кільцем 13 Патрон для закріплення бурового шарошкового долота працює так Долото встановлюють ж напрямне кільце 2 Притискне кільце 13 провертають в робоче положення Стакан 12, переміщаючись в осьовому напрямі вліво пневматичним приводом (на фігурі не наказаний), через притискне кільце 13 притискає долото до упорного кільця З, котре, в свою чергу, тисне на плечі кулачків 5 Другі плечі кулачків 5 здійснюють центрування і затиск долота па тильних поверхнях його шарошок Пружини 10 через стакани 11 здійснюють розкривання кулачків 5 в неробочому стані О (О О> (О ю 56196 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
