Спосіб створення опорного кільця у криволінійній стіні

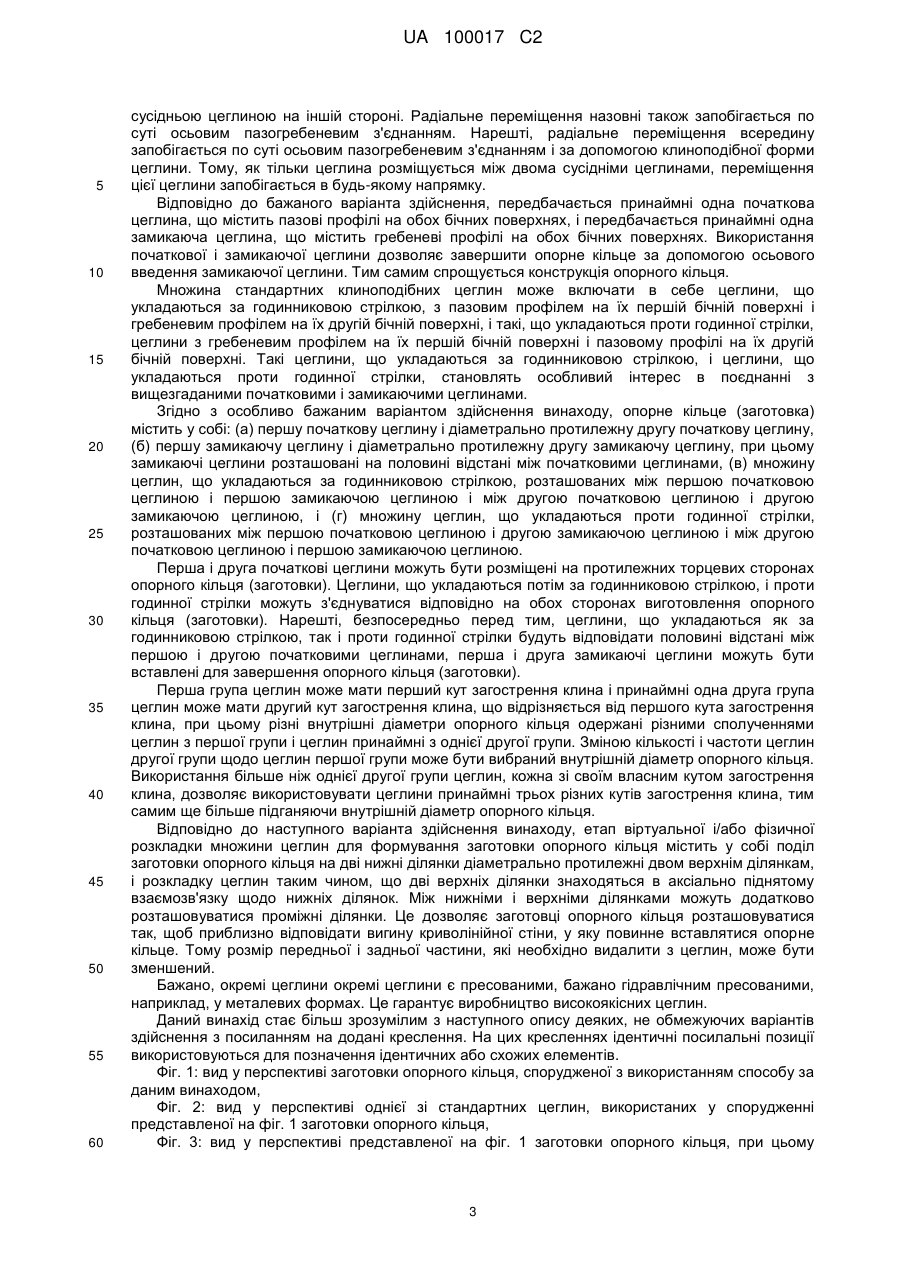

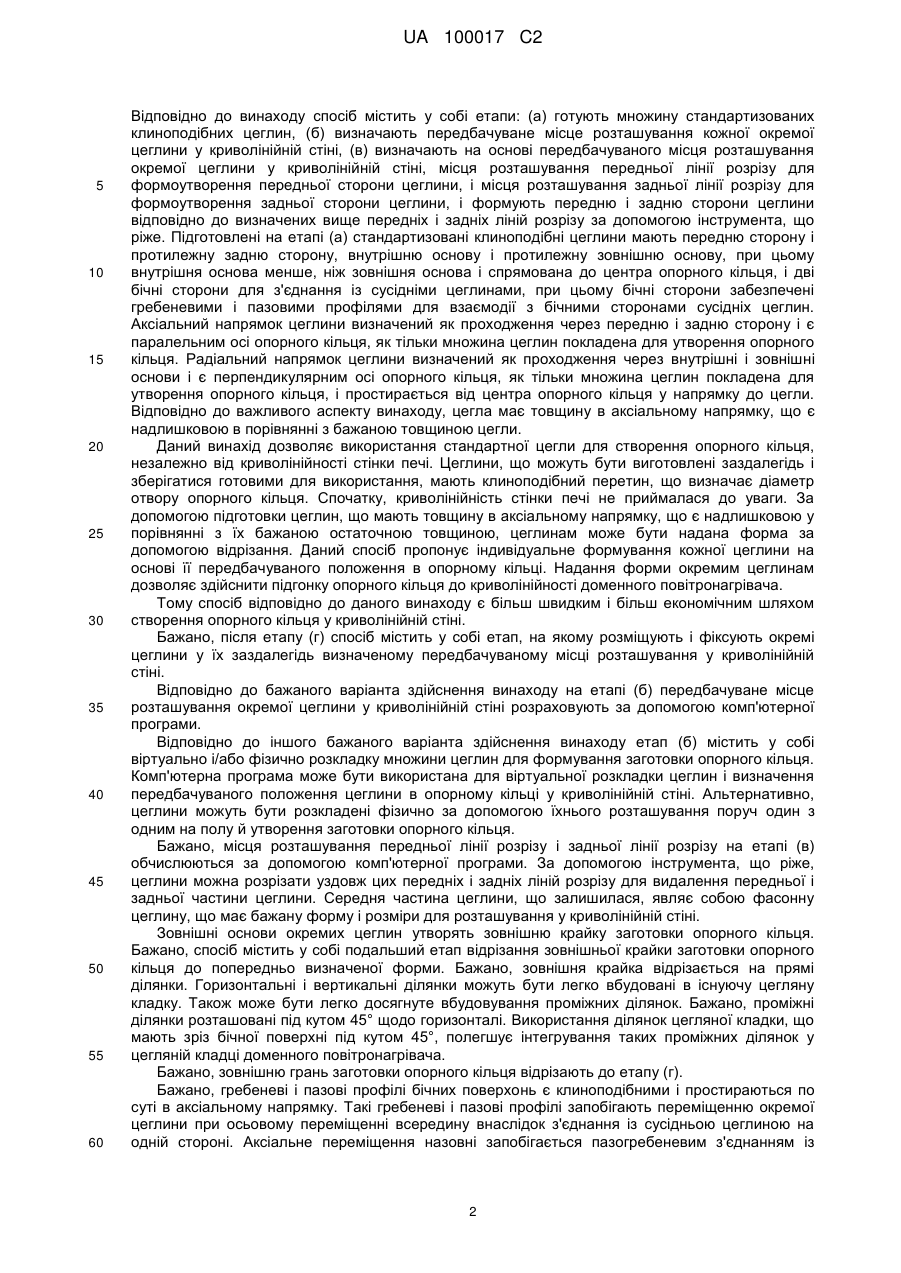

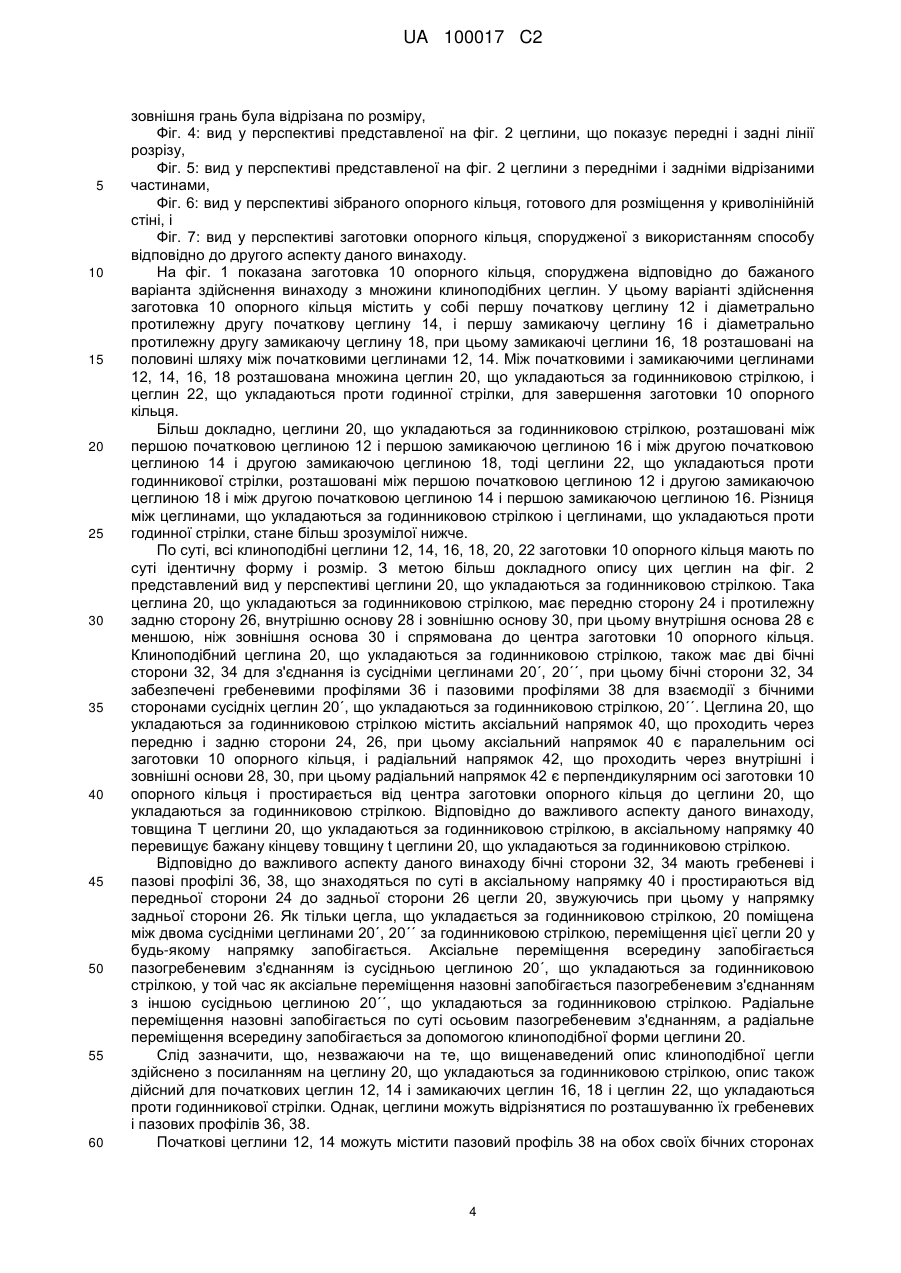

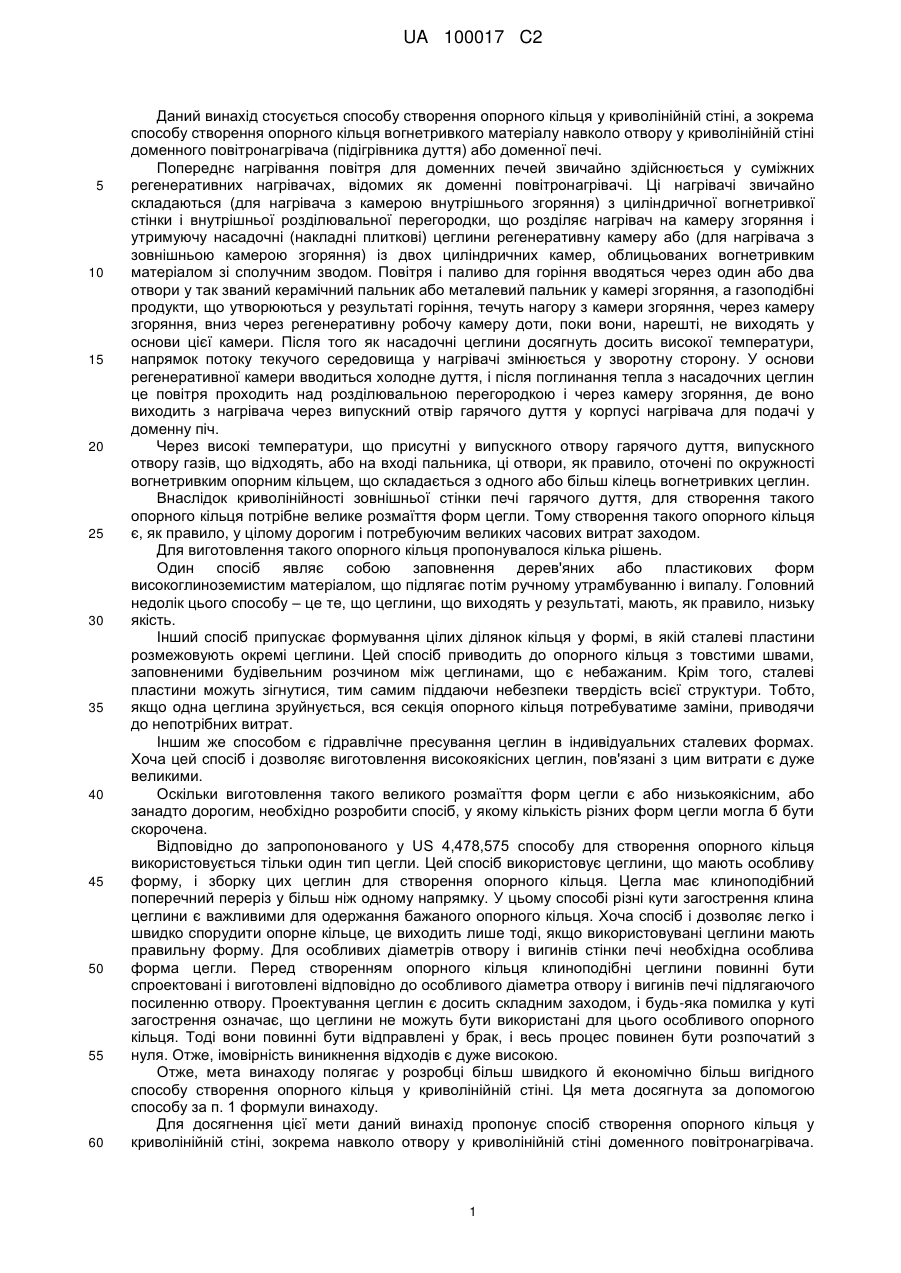

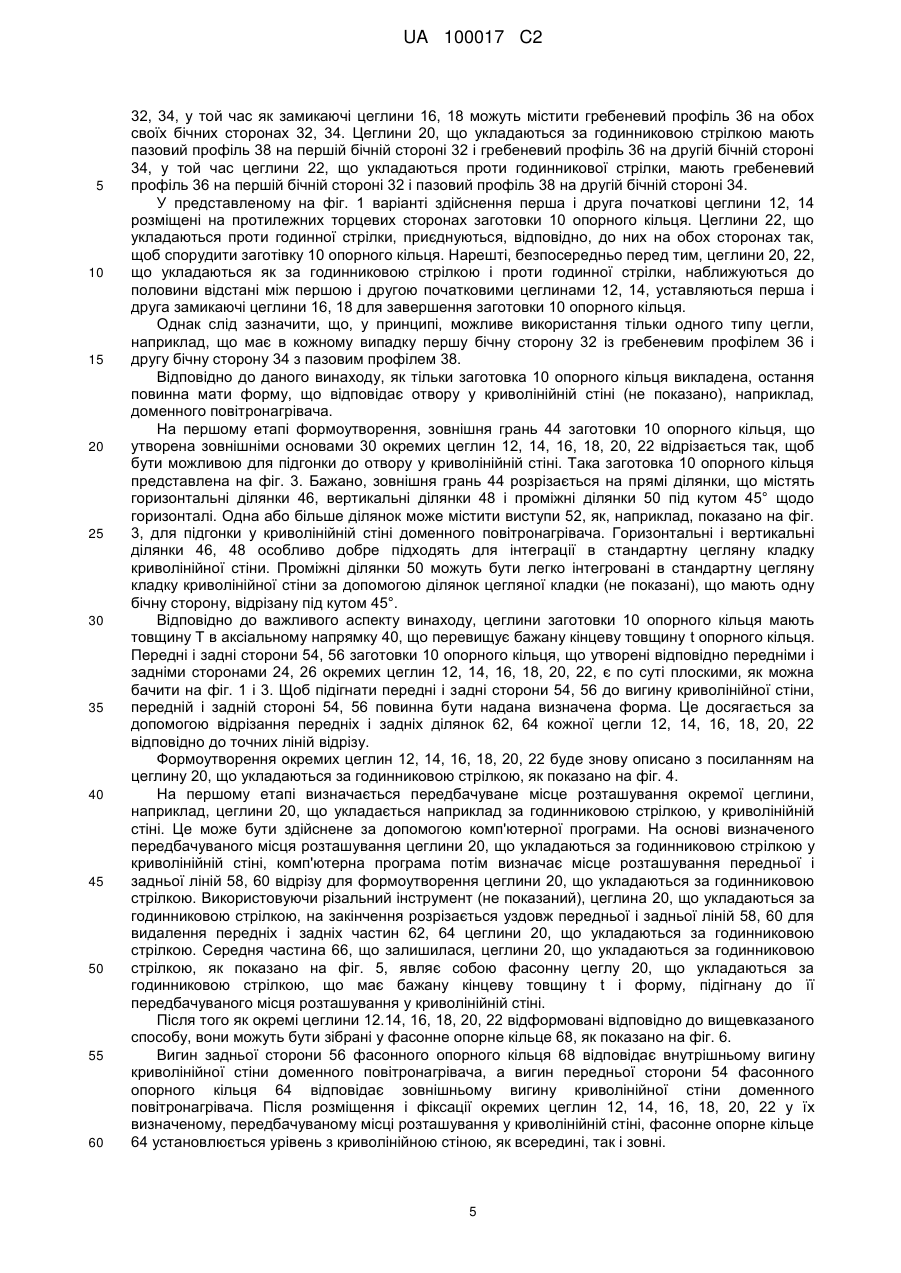

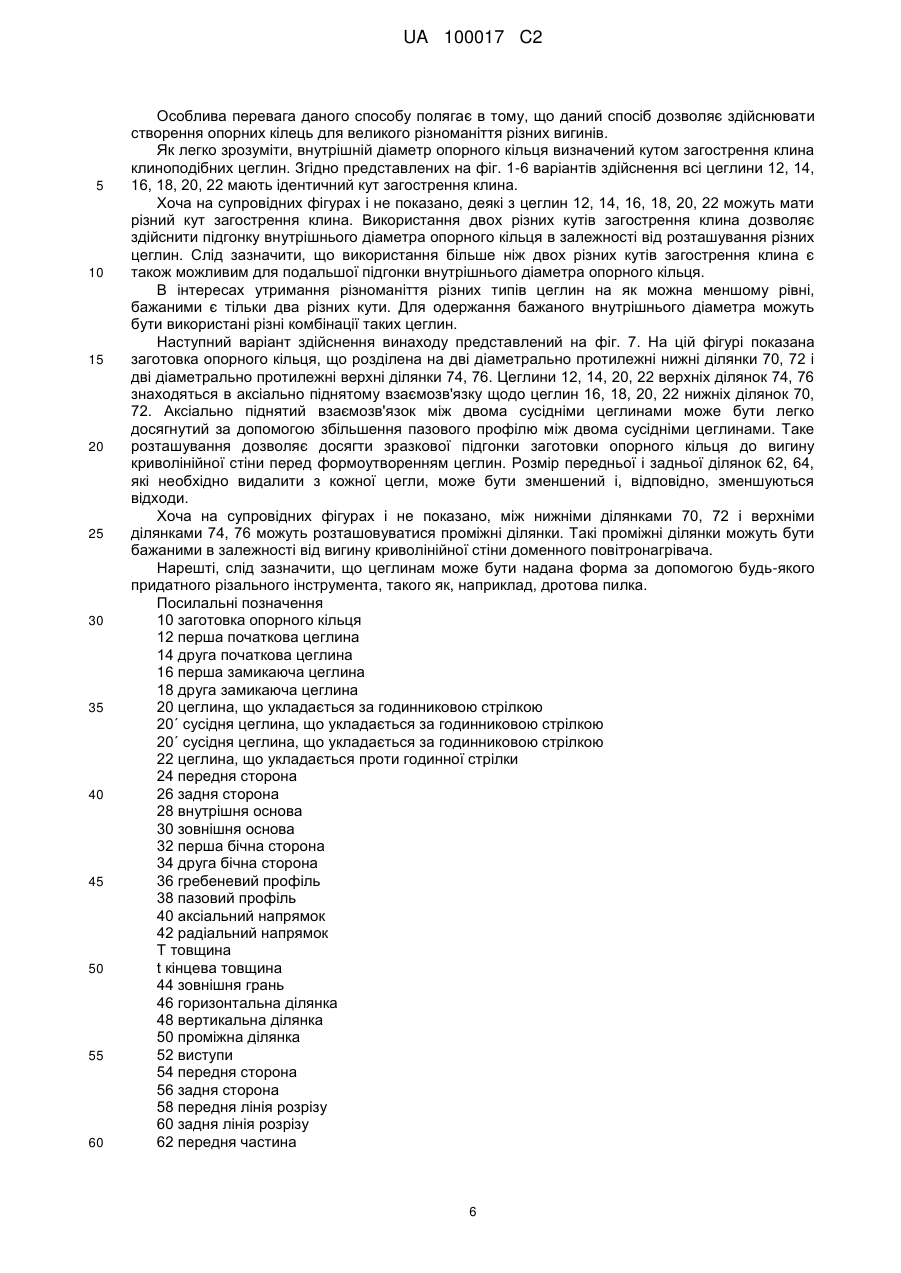

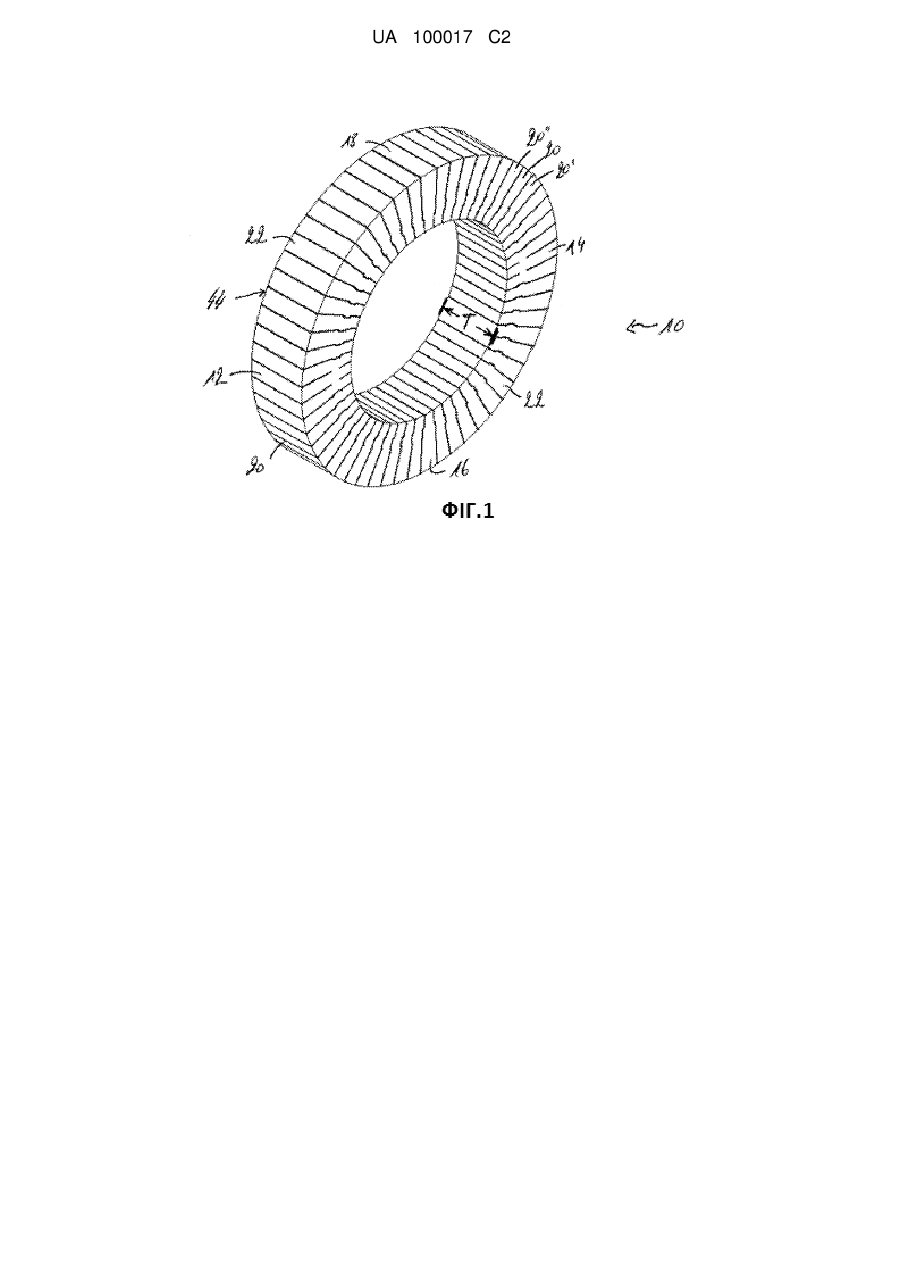

Реферат: Даний винахід належить до способу створення опорного кільця у криволінійній стіні, зокрема навколо отвору у криволінійній стіні доменного повітронагрівача або доменної печі, при цьому спосіб містить у собі підготовку множини стандартизованих клиноподібних цеглин (12, 14, 16, 18, 20, 22) з бічними сторонами (32, 34), що мають гребеневі і пазові профілі для взаємодії з бічними сторонами сусідніх цеглин, при цьому товщина (Т) цегли є надлишковою в порівнянні з бажаною кінцевою товщиною (t) цегли. Спосіб містить у собі визначення передбачуваного місця розташування кожної окремої цеглини у криволінійній стіні, визначення на основі передбачуваного місця розташування місця розташування передньої лінії (56) розрізу і задньої лінії (58) розрізу для формоутворення передньої і задньої сторони (24, 26) цеглини. Потім, за допомогою інструмента, що ріже, передній і задній стороні (24, 26) цеглини надають форму відповідно до визначених вище передніх і задніх ліній (56, 58) розрізу. UA 100017 C2 (12) UA 100017 C2 UA 100017 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується способу створення опорного кільця у криволінійній стіні, а зокрема способу створення опорного кільця вогнетривкого матеріалу навколо отвору у криволінійній стіні доменного повітронагрівача (підігрівника дуття) або доменної печі. Попереднє нагрівання повітря для доменних печей звичайно здійснюється у суміжних регенеративних нагрівачах, відомих як доменні повітронагрівачі. Ці нагрівачі звичайно складаються (для нагрівача з камерою внутрішнього згоряння) з циліндричної вогнетривкої стінки і внутрішньої розділювальної перегородки, що розділяє нагрівач на камеру згоряння і утримуючу насадочні (накладні плиткові) цеглини регенеративну камеру або (для нагрівача з зовнішньою камерою згоряння) із двох циліндричних камер, облицьованих вогнетривким матеріалом зі сполучним зводом. Повітря і паливо для горіння вводяться через один або два отвори у так званий керамічний пальник або металевий пальник у камері згоряння, а газоподібні продукти, що утворюються у результаті горіння, течуть нагору з камери згоряння, через камеру згоряння, вниз через регенеративну робочу камеру доти, поки вони, нарешті, не виходять у основи цієї камери. Після того як насадочні цеглини досягнуть досить високої температури, напрямок потоку текучого середовища у нагрівачі змінюється у зворотну сторону. У основи регенеративної камери вводиться холодне дуття, і після поглинання тепла з насадочних цеглин це повітря проходить над розділювальною перегородкою і через камеру згоряння, де воно виходить з нагрівача через випускний отвір гарячого дуття у корпусі нагрівача для подачі у доменну піч. Через високі температури, що присутні у випускного отвору гарячого дуття, випускного отвору газів, що відходять, або на вході пальника, ці отвори, як правило, оточені по окружності вогнетривким опорним кільцем, що складається з одного або більш кілець вогнетривких цеглин. Внаслідок криволінійності зовнішньої стінки печі гарячого дуття, для створення такого опорного кільця потрібне велике розмаїття форм цегли. Тому створення такого опорного кільця є, як правило, у цілому дорогим і потребуючим великих часових витрат заходом. Для виготовлення такого опорного кільця пропонувалося кілька рішень. Один спосіб являє собою заповнення дерев'яних або пластикових форм високоглиноземистим матеріалом, що підлягає потім ручному утрамбуванню і випалу. Головний недолік цього способу – це те, що цеглини, що виходять у результаті, мають, як правило, низьку якість. Інший спосіб припускає формування цілих ділянок кільця у формі, в якій сталеві пластини розмежовують окремі цеглини. Цей спосіб приводить до опорного кільця з товстими швами, заповненими будівельним розчином між цеглинами, що є небажаним. Крім того, сталеві пластини можуть зігнутися, тим самим піддаючи небезпеки твердість всієї структури. Тобто, якщо одна цеглина зруйнується, вся секція опорного кільця потребуватиме заміни, приводячи до непотрібних витрат. Іншим же способом є гідравлічне пресування цеглин в індивідуальних сталевих формах. Хоча цей спосіб і дозволяє виготовлення високоякісних цеглин, пов'язані з цим витрати є дуже великими. Оскільки виготовлення такого великого розмаїття форм цегли є або низькоякісним, або занадто дорогим, необхідно розробити спосіб, у якому кількість різних форм цегли могла б бути скорочена. Відповідно до запропонованого у US 4,478,575 способу для створення опорного кільця використовується тільки один тип цегли. Цей спосіб використовує цеглини, що мають особливу форму, і зборку цих цеглин для створення опорного кільця. Цегла має клиноподібний поперечний переріз у більш ніж одному напрямку. У цьому способі різні кути загострення клина цеглини є важливими для одержання бажаного опорного кільця. Хоча спосіб і дозволяє легко і швидко спорудити опорне кільце, це виходить лише тоді, якщо використовувані цеглини мають правильну форму. Для особливих діаметрів отвору і вигинів стінки печі необхідна особлива форма цегли. Перед створенням опорного кільця клиноподібні цеглини повинні бути спроектовані і виготовлені відповідно до особливого діаметра отвору і вигинів печі підлягаючого посиленню отвору. Проектування цеглин є досить складним заходом, і будь-яка помилка у куті загострення означає, що цеглини не можуть бути використані для цього особливого опорного кільця. Тоді вони повинні бути відправлені у брак, і весь процес повинен бути розпочатий з нуля. Отже, імовірність виникнення відходів є дуже високою. Отже, мета винаходу полягає у розробці більш швидкого й економічно більш вигідного способу створення опорного кільця у криволінійній стіні. Ця мета досягнута за допомогою способу за п. 1 формули винаходу. Для досягнення цієї мети даний винахід пропонує спосіб створення опорного кільця у криволінійній стіні, зокрема навколо отвору у криволінійній стіні доменного повітронагрівача. 1 UA 100017 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до винаходу спосіб містить у собі етапи: (а) готують множину стандартизованих клиноподібних цеглин, (б) визначають передбачуване місце розташування кожної окремої цеглини у криволінійній стіні, (в) визначають на основі передбачуваного місця розташування окремої цеглини у криволінійній стіні, місця розташування передньої лінії розрізу для формоутворення передньої сторони цеглини, і місця розташування задньої лінії розрізу для формоутворення задньої сторони цеглини, і формують передню і задню сторони цеглини відповідно до визначених вище передніх і задніх ліній розрізу за допомогою інструмента, що ріже. Підготовлені на етапі (а) стандартизовані клиноподібні цеглини мають передню сторону і протилежну задню сторону, внутрішню основу і протилежну зовнішню основу, при цьому внутрішня основа менше, ніж зовнішня основа і спрямована до центра опорного кільця, і дві бічні сторони для з'єднання із сусідніми цеглинами, при цьому бічні сторони забезпечені гребеневими і пазовими профілями для взаємодії з бічними сторонами сусідніх цеглин. Аксіальний напрямок цеглини визначений як проходження через передню і задню сторону і є паралельним осі опорного кільця, як тільки множина цеглин покладена для утворення опорного кільця. Радіальний напрямок цеглини визначений як проходження через внутрішні і зовнішні основи і є перпендикулярним осі опорного кільця, як тільки множина цеглин покладена для утворення опорного кільця, і простирається від центра опорного кільця у напрямку до цегли. Відповідно до важливого аспекту винаходу, цегла має товщину в аксіальному напрямку, що є надлишковою в порівнянні з бажаною товщиною цегли. Даний винахід дозволяє використання стандартної цегли для створення опорного кільця, незалежно від криволінійності стінки печі. Цеглини, що можуть бути виготовлені заздалегідь і зберігатися готовими для використання, мають клиноподібний перетин, що визначає діаметр отвору опорного кільця. Спочатку, криволінійність стінки печі не приймалася до уваги. За допомогою підготовки цеглин, що мають товщину в аксіальному напрямку, що є надлишковою у порівнянні з їх бажаною остаточною товщиною, цеглинам може бути надана форма за допомогою відрізання. Даний спосіб пропонує індивідуальне формування кожної цеглини на основі її передбачуваного положення в опорному кільці. Надання форми окремим цеглинам дозволяє здійснити підгонку опорного кільця до криволінійності доменного повітронагрівача. Тому спосіб відповідно до даного винаходу є більш швидким і більш економічним шляхом створення опорного кільця у криволінійній стіні. Бажано, після етапу (г) спосіб містить у собі етап, на якому розміщують і фіксують окремі цеглини у їх заздалегідь визначеному передбачуваному місці розташування у криволінійній стіні. Відповідно до бажаного варіанта здійснення винаходу на етапі (б) передбачуване місце розташування окремої цеглини у криволінійній стіні розраховують за допомогою комп'ютерної програми. Відповідно до іншого бажаного варіанта здійснення винаходу етап (б) містить у собі віртуально і/або фізично розкладку множини цеглин для формування заготовки опорного кільця. Комп'ютерна програма може бути використана для віртуальної розкладки цеглин і визначення передбачуваного положення цеглини в опорному кільці у криволінійній стіні. Альтернативно, цеглини можуть бути розкладені фізично за допомогою їхнього розташування поруч один з одним на полу й утворення заготовки опорного кільця. Бажано, місця розташування передньої лінії розрізу і задньої лінії розрізу на етапі (в) обчислюються за допомогою комп'ютерної програми. За допомогою інструмента, що ріже, цеглини можна розрізати уздовж цих передніх і задніх ліній розрізу для видалення передньої і задньої частини цеглини. Середня частина цеглини, що залишилася, являє собою фасонну цеглину, що має бажану форму і розміри для розташування у криволінійній стіні. Зовнішні основи окремих цеглин утворять зовнішню крайку заготовки опорного кільця. Бажано, спосіб містить у собі подальший етап відрізання зовнішньої крайки заготовки опорного кільця до попередньо визначеної форми. Бажано, зовнішня крайка відрізається на прямі ділянки. Горизонтальні і вертикальні ділянки можуть бути легко вбудовані в існуючу цегляну кладку. Також може бути легко досягнуте вбудовування проміжних ділянок. Бажано, проміжні ділянки розташовані під кутом 45° щодо горизонталі. Використання ділянок цегляної кладки, що мають зріз бічної поверхні під кутом 45°, полегшує інтегрування таких проміжних ділянок у цегляній кладці доменного повітронагрівача. Бажано, зовнішню грань заготовки опорного кільця відрізають до етапу (г). Бажано, гребеневі і пазові профілі бічних поверхонь є клиноподібними і простираються по суті в аксіальному напрямку. Такі гребеневі і пазові профілі запобігають переміщенню окремої цеглини при осьовому переміщенні всередину внаслідок з'єднання із сусідньою цеглиною на одній стороні. Аксіальне переміщення назовні запобігається пазогребеневим з'єднанням із 2 UA 100017 C2 5 10 15 20 25 30 35 40 45 50 55 60 сусідньою цеглиною на іншій стороні. Радіальне переміщення назовні також запобігається по суті осьовим пазогребеневим з'єднанням. Нарешті, радіальне переміщення всередину запобігається по суті осьовим пазогребеневим з'єднанням і за допомогою клиноподібної форми цеглини. Тому, як тільки цеглина розміщується між двома сусідніми цеглинами, переміщення цієї цеглини запобігається в будь-якому напрямку. Відповідно до бажаного варіанта здійснення, передбачається принаймні одна початкова цеглина, що містить пазові профілі на обох бічних поверхнях, і передбачається принаймні одна замикаюча цеглина, що містить гребеневі профілі на обох бічних поверхнях. Використання початкової і замикаючої цеглини дозволяє завершити опорне кільце за допомогою осьового введення замикаючої цеглини. Тим самим спрощується конструкція опорного кільця. Множина стандартних клиноподібних цеглин може включати в себе цеглини, що укладаються за годинниковою стрілкою, з пазовим профілем на їх першій бічній поверхні і гребеневим профілем на їх другій бічній поверхні, і такі, що укладаються проти годинної стрілки, цеглини з гребеневим профілем на їх першій бічній поверхні і пазовому профілі на їх другій бічній поверхні. Такі цеглини, що укладаються за годинниковою стрілкою, і цеглини, що укладаються проти годинної стрілки, становлять особливий інтерес в поєднанні з вищезгаданими початковими і замикаючими цеглинами. Згідно з особливо бажаним варіантом здійснення винаходу, опорне кільце (заготовка) містить у собі: (а) першу початкову цеглину і діаметрально протилежну другу початкову цеглину, (б) першу замикаючу цеглину і діаметрально протилежну другу замикаючу цеглину, при цьому замикаючі цеглини розташовані на половині відстані між початковими цеглинами, (в) множину цеглин, що укладаються за годинниковою стрілкою, розташованих між першою початковою цеглиною і першою замикаючою цеглиною і між другою початковою цеглиною і другою замикаючою цеглиною, і (г) множину цеглин, що укладаються проти годинної стрілки, розташованих між першою початковою цеглиною і другою замикаючою цеглиною і між другою початковою цеглиною і першою замикаючою цеглиною. Перша і друга початкові цеглини можуть бути розміщені на протилежних торцевих сторонах опорного кільця (заготовки). Цеглини, що укладаються потім за годинниковою стрілкою, і проти годинної стрілки можуть з'єднуватися відповідно на обох сторонах виготовлення опорного кільця (заготовки). Нарешті, безпосередньо перед тим, цеглини, що укладаються як за годинниковою стрілкою, так і проти годинної стрілки будуть відповідати половині відстані між першою і другою початковими цеглинами, перша і друга замикаючі цеглини можуть бути вставлені для завершення опорного кільця (заготовки). Перша група цеглин може мати перший кут загострення клина і принаймні одна друга група цеглин може мати другий кут загострення клина, що відрізняється від першого кута загострення клина, при цьому різні внутрішні діаметри опорного кільця одержані різними сполученнями цеглин з першої групи і цеглин принаймні з однієї другої групи. Зміною кількості і частоти цеглин другої групи щодо цеглин першої групи може бути вибраний внутрішній діаметр опорного кільця. Використання більше ніж однієї другої групи цеглин, кожна зі своїм власним кутом загострення клина, дозволяє використовувати цеглини принаймні трьох різних кутів загострення клина, тим самим ще більше підганяючи внутрішній діаметр опорного кільця. Відповідно до наступного варіанта здійснення винаходу, етап віртуальної і/або фізичної розкладки множини цеглин для формування заготовки опорного кільця містить у собі поділ заготовки опорного кільця на дві нижні ділянки діаметрально протилежні двом верхнім ділянкам, і розкладку цеглин таким чином, що дві верхніх ділянки знаходяться в аксіально піднятому взаємозв'язку щодо нижніх ділянок. Між нижніми і верхніми ділянками можуть додатково розташовуватися проміжні ділянки. Це дозволяє заготовці опорного кільця розташовуватися так, щоб приблизно відповідати вигину криволінійної стіни, у яку повинне вставлятися опорне кільце. Тому розмір передньої і задньої частини, які необхідно видалити з цеглин, може бути зменшений. Бажано, окремі цеглини окремі цеглини є пресованими, бажано гідравлічним пресованими, наприклад, у металевих формах. Це гарантує виробництво високоякісних цеглин. Даний винахід стає більш зрозумілим з наступного опису деяких, не обмежуючих варіантів здійснення з посиланням на додані креслення. На цих кресленнях ідентичні посилальні позиції використовуються для позначення ідентичних або схожих елементів. Фіг. 1: вид у перспективі заготовки опорного кільця, спорудженої з використанням способу за даним винаходом, Фіг. 2: вид у перспективі однієї зі стандартних цеглин, використаних у спорудженні представленої на фіг. 1 заготовки опорного кільця, Фіг. 3: вид у перспективі представленої на фіг. 1 заготовки опорного кільця, при цьому 3 UA 100017 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішня грань була відрізана по розміру, Фіг. 4: вид у перспективі представленої на фіг. 2 цеглини, що показує передні і задні лінії розрізу, Фіг. 5: вид у перспективі представленої на фіг. 2 цеглини з передніми і задніми відрізаними частинами, Фіг. 6: вид у перспективі зібраного опорного кільця, готового для розміщення у криволінійній стіні, і Фіг. 7: вид у перспективі заготовки опорного кільця, спорудженої з використанням способу відповідно до другого аспекту даного винаходу. На фіг. 1 показана заготовка 10 опорного кільця, споруджена відповідно до бажаного варіанта здійснення винаходу з множини клиноподібних цеглин. У цьому варіанті здійснення заготовка 10 опорного кільця містить у собі першу початкову цеглину 12 і діаметрально протилежну другу початкову цеглину 14, і першу замикаючу цеглину 16 і діаметрально протилежну другу замикаючу цеглину 18, при цьому замикаючі цеглини 16, 18 розташовані на половині шляху між початковими цеглинами 12, 14. Між початковими і замикаючими цеглинами 12, 14, 16, 18 розташована множина цеглин 20, що укладаються за годинниковою стрілкою, і цеглин 22, що укладаються проти годинної стрілки, для завершення заготовки 10 опорного кільця. Більш докладно, цеглини 20, що укладаються за годинниковою стрілкою, розташовані між першою початковою цеглиною 12 і першою замикаючою цеглиною 16 і між другою початковою цеглиною 14 і другою замикаючою цеглиною 18, тоді цеглини 22, що укладаються проти годинникової стрілки, розташовані між першою початковою цеглиною 12 і другою замикаючою цеглиною 18 і між другою початковою цеглиною 14 і першою замикаючою цеглиною 16. Різниця між цеглинами, що укладаються за годинниковою стрілкою і цеглинами, що укладаються проти годинної стрілки, стане більш зрозумілої нижче. По суті, всі клиноподібні цеглини 12, 14, 16, 18, 20, 22 заготовки 10 опорного кільця мають по суті ідентичну форму і розмір. З метою більш докладного опису цих цеглин на фіг. 2 представлений вид у перспективі цеглини 20, що укладаються за годинниковою стрілкою. Така цеглина 20, що укладаються за годинниковою стрілкою, має передню сторону 24 і протилежну задню сторону 26, внутрішню основу 28 і зовнішню основу 30, при цьому внутрішня основа 28 є меншою, ніж зовнішня основа 30 і спрямована до центра заготовки 10 опорного кільця. Клиноподібний цеглина 20, що укладаються за годинниковою стрілкою, також має дві бічні сторони 32, 34 для з'єднання із сусідніми цеглинами 20´, 20´´, при цьому бічні сторони 32, 34 забезпечені гребеневими профілями 36 і пазовими профілями 38 для взаємодії з бічними сторонами сусідніх цеглин 20´, що укладаються за годинниковою стрілкою, 20´´. Цеглина 20, що укладаються за годинниковою стрілкою містить аксіальний напрямок 40, що проходить через передню і задню сторони 24, 26, при цьому аксіальний напрямок 40 є паралельним осі заготовки 10 опорного кільця, і радіальний напрямок 42, що проходить через внутрішні і зовнішні основи 28, 30, при цьому радіальний напрямок 42 є перпендикулярним осі заготовки 10 опорного кільця і простирається від центра заготовки опорного кільця до цеглини 20, що укладаються за годинниковою стрілкою. Відповідно до важливого аспекту даного винаходу, товщина Т цеглини 20, що укладаються за годинниковою стрілкою, в аксіальному напрямку 40 перевищує бажану кінцеву товщину t цеглини 20, що укладаються за годинниковою стрілкою. Відповідно до важливого аспекту даного винаходу бічні сторони 32, 34 мають гребеневі і пазові профілі 36, 38, що знаходяться по суті в аксіальному напрямку 40 і простираються від передньої сторони 24 до задньої сторони 26 цегли 20, звужуючись при цьому у напрямку задньої сторони 26. Як тільки цегла, що укладається за годинниковою стрілкою, 20 поміщена між двома сусідніми цеглинами 20´, 20´´ за годинниковою стрілкою, переміщення цієї цегли 20 у будь-якому напрямку запобігається. Аксіальне переміщення всередину запобігається пазогребеневим з'єднанням із сусідньою цеглиною 20´, що укладаються за годинниковою стрілкою, у той час як аксіальне переміщення назовні запобігається пазогребеневим з'єднанням з іншою сусідньою цеглиною 20´´, що укладаються за годинниковою стрілкою. Радіальне переміщення назовні запобігається по суті осьовим пазогребеневим з'єднанням, а радіальне переміщення всередину запобігається за допомогою клиноподібної форми цеглини 20. Слід зазначити, що, незважаючи на те, що вищенаведений опис клиноподібної цегли здійснено з посиланням на цеглину 20, що укладаються за годинниковою стрілкою, опис також дійсний для початкових цеглин 12, 14 і замикаючих цеглин 16, 18 і цеглин 22, що укладаються проти годинникової стрілки. Однак, цеглини можуть відрізнятися по розташуванню їх гребеневих і пазових профілів 36, 38. Початкові цеглини 12, 14 можуть містити пазовий профіль 38 на обох своїх бічних сторонах 4 UA 100017 C2 5 10 15 20 25 30 35 40 45 50 55 60 32, 34, у той час як замикаючі цеглини 16, 18 можуть містити гребеневий профіль 36 на обох своїх бічних сторонах 32, 34. Цеглини 20, що укладаються за годинниковою стрілкою мають пазовий профіль 38 на першій бічній стороні 32 і гребеневий профіль 36 на другій бічній стороні 34, у той час цеглини 22, що укладаються проти годинникової стрілки, мають гребеневий профіль 36 на першій бічній стороні 32 і пазовий профіль 38 на другій бічній стороні 34. У представленому на фіг. 1 варіанті здійснення перша і друга початкові цеглини 12, 14 розміщені на протилежних торцевих сторонах заготовки 10 опорного кільця. Цеглини 22, що укладаються проти годинної стрілки, приєднуються, відповідно, до них на обох сторонах так, щоб спорудити заготівку 10 опорного кільця. Нарешті, безпосередньо перед тим, цеглини 20, 22, що укладаються як за годинниковою стрілкою і проти годинної стрілки, наближуються до половини відстані між першою і другою початковими цеглинами 12, 14, уставляються перша і друга замикаючі цеглини 16, 18 для завершення заготовки 10 опорного кільця. Однак слід зазначити, що, у принципі, можливе використання тільки одного типу цегли, наприклад, що має в кожному випадку першу бічну сторону 32 із гребеневим профілем 36 і другу бічну сторону 34 з пазовим профілем 38. Відповідно до даного винаходу, як тільки заготовка 10 опорного кільця викладена, остання повинна мати форму, що відповідає отвору у криволінійній стіні (не показано), наприклад, доменного повітронагрівача. На першому етапі формоутворення, зовнішня грань 44 заготовки 10 опорного кільця, що утворена зовнішніми основами 30 окремих цеглин 12, 14, 16, 18, 20, 22 відрізається так, щоб бути можливою для підгонки до отвору у криволінійній стіні. Така заготовка 10 опорного кільця представлена на фіг. 3. Бажано, зовнішня грань 44 розрізається на прямі ділянки, що містять горизонтальні ділянки 46, вертикальні ділянки 48 і проміжні ділянки 50 під кутом 45° щодо горизонталі. Одна або більше ділянок може містити виступи 52, як, наприклад, показано на фіг. 3, для підгонки у криволінійній стіні доменного повітронагрівача. Горизонтальні і вертикальні ділянки 46, 48 особливо добре підходять для інтеграції в стандартну цегляну кладку криволінійної стіни. Проміжні ділянки 50 можуть бути легко інтегровані в стандартну цегляну кладку криволінійної стіни за допомогою ділянок цегляної кладки (не показані), що мають одну бічну сторону, відрізану під кутом 45°. Відповідно до важливого аспекту винаходу, цеглини заготовки 10 опорного кільця мають товщину Т в аксіальному напрямку 40, що перевищує бажану кінцеву товщину t опорного кільця. Передні і задні сторони 54, 56 заготовки 10 опорного кільця, що утворені відповідно передніми і задніми сторонами 24, 26 окремих цеглин 12, 14, 16, 18, 20, 22, є по суті плоскими, як можна бачити на фіг. 1 і 3. Щоб підігнати передні і задні сторони 54, 56 до вигину криволінійної стіни, передній і задній стороні 54, 56 повинна бути надана визначена форма. Це досягається за допомогою відрізання передніх і задніх ділянок 62, 64 кожної цегли 12, 14, 16, 18, 20, 22 відповідно до точних ліній відрізу. Формоутворення окремих цеглин 12, 14, 16, 18, 20, 22 буде знову описано з посиланням на цеглину 20, що укладаються за годинниковою стрілкою, як показано на фіг. 4. На першому етапі визначається передбачуване місце розташування окремої цеглини, наприклад, цеглини 20, що укладається наприклад за годинниковою стрілкою, у криволінійній стіні. Це може бути здійснене за допомогою комп'ютерної програми. На основі визначеного передбачуваного місця розташування цеглини 20, що укладаються за годинниковою стрілкою у криволінійній стіні, комп'ютерна програма потім визначає місце розташування передньої і задньої ліній 58, 60 відрізу для формоутворення цеглини 20, що укладаються за годинниковою стрілкою. Використовуючи різальний інструмент (не показаний), цеглина 20, що укладаються за годинниковою стрілкою, на закінчення розрізається уздовж передньої і задньої ліній 58, 60 для видалення передніх і задніх частин 62, 64 цеглини 20, що укладаються за годинниковою стрілкою. Середня частина 66, що залишилася, цеглини 20, що укладаються за годинниковою стрілкою, як показано на фіг. 5, являє собою фасонну цеглу 20, що укладаються за годинниковою стрілкою, що має бажану кінцеву товщину t і форму, підігнану до її передбачуваного місця розташування у криволінійній стіні. Після того як окремі цеглини 12.14, 16, 18, 20, 22 відформовані відповідно до вищевказаного способу, вони можуть бути зібрані у фасонне опорне кільце 68, як показано на фіг. 6. Вигин задньої сторони 56 фасонного опорного кільця 68 відповідає внутрішньому вигину криволінійної стіни доменного повітронагрівача, а вигин передньої сторони 54 фасонного опорного кільця 64 відповідає зовнішньому вигину криволінійної стіни доменного повітронагрівача. Після розміщення і фіксації окремих цеглин 12, 14, 16, 18, 20, 22 у їх визначеному, передбачуваному місці розташування у криволінійній стіні, фасонне опорне кільце 64 установлюється урівень з криволінійною стіною, як всередині, так і зовні. 5 UA 100017 C2 5 10 15 20 25 30 35 40 45 50 55 60 Особлива перевага даного способу полягає в тому, що даний спосіб дозволяє здійснювати створення опорних кілець для великого різноманіття різних вигинів. Як легко зрозуміти, внутрішній діаметр опорного кільця визначений кутом загострення клина клиноподібних цеглин. Згідно представлених на фіг. 1-6 варіантів здійснення всі цеглини 12, 14, 16, 18, 20, 22 мають ідентичний кут загострення клина. Хоча на супровідних фігурах і не показано, деякі з цеглин 12, 14, 16, 18, 20, 22 можуть мати різний кут загострення клина. Використання двох різних кутів загострення клина дозволяє здійснити підгонку внутрішнього діаметра опорного кільця в залежності від розташування різних цеглин. Слід зазначити, що використання більше ніж двох різних кутів загострення клина є також можливим для подальшої підгонки внутрішнього діаметра опорного кільця. В інтересах утримання різноманіття різних типів цеглин на як можна меншому рівні, бажаними є тільки два різних кути. Для одержання бажаного внутрішнього діаметра можуть бути використані різні комбінації таких цеглин. Наступний варіант здійснення винаходу представлений на фіг. 7. На цій фігурі показана заготовка опорного кільця, що розділена на дві діаметрально протилежні нижні ділянки 70, 72 і дві діаметрально протилежні верхні ділянки 74, 76. Цеглини 12, 14, 20, 22 верхніх ділянок 74, 76 знаходяться в аксіально піднятому взаємозв'язку щодо цеглин 16, 18, 20, 22 нижніх ділянок 70, 72. Аксіально піднятий взаємозв'язок між двома сусідніми цеглинами може бути легко досягнутий за допомогою збільшення пазового профілю між двома сусідніми цеглинами. Таке розташування дозволяє досягти зразкової підгонки заготовки опорного кільця до вигину криволінійної стіни перед формоутворенням цеглин. Розмір передньої і задньої ділянок 62, 64, які необхідно видалити з кожної цегли, може бути зменшений і, відповідно, зменшуються відходи. Хоча на супровідних фігурах і не показано, між нижніми ділянками 70, 72 і верхніми ділянками 74, 76 можуть розташовуватися проміжні ділянки. Такі проміжні ділянки можуть бути бажаними в залежності від вигину криволінійної стіни доменного повітронагрівача. Нарешті, слід зазначити, що цеглинам може бути надана форма за допомогою будь-якого придатного різального інструмента, такого як, наприклад, дротова пилка. Посилальні позначення 10 заготовка опорного кільця 12 перша початкова цеглина 14 друга початкова цеглина 16 перша замикаюча цеглина 18 друга замикаюча цеглина 20 цеглина, що укладається за годинниковою стрілкою 20´ сусідня цеглина, що укладається за годинниковою стрілкою 20´ сусідня цеглина, що укладається за годинниковою стрілкою 22 цеглина, що укладається проти годинної стрілки 24 передня сторона 26 задня сторона 28 внутрішня основа 30 зовнішня основа 32 перша бічна сторона 34 друга бічна сторона 36 гребеневий профіль 38 пазовий профіль 40 аксіальний напрямок 42 радіальний напрямок Т товщина t кінцева товщина 44 зовнішня грань 46 горизонтальна ділянка 48 вертикальна ділянка 50 проміжна ділянка 52 виступи 54 передня сторона 56 задня сторона 58 передня лінія розрізу 60 задня лінія розрізу 62 передня частина 6 UA 100017 C2 5 64 задня частина 66 середня частина 68 фасонне опорне кільце 70 нижня ділянка 72 нижня ділянка 74 верхня ділянка 76 верхня ділянка ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 1. Спосіб створення опорного кільця у криволінійній стіні, при цьому спосіб містить у собі етапи: (а) готують множину стандартизованих клиноподібних цеглин, при цьому цеглини мають: передню сторону і протилежну задню сторону, - внутрішню основу і протилежну зовнішню основу, при цьому внутрішня основа менше, ніж зовнішня основа і спрямована до центра опорного кільця, - дві бічні сторони для з'єднання з сусідніми цеглинами, при цьому бічні сторони забезпечені гребеневими і пазовими профілями для взаємодії з бічними сторонами сусідніх цеглин, - аксіальний напрямок, що проходить через передню і задню сторону, при цьому аксіальний напрямок є паралельним до осі опорного кільця, яке може бути сформоване з множини цеглин для його утворення, - радіальний напрямок, що проходить через внутрішні і зовнішні основи, при цьому радіальний напрямок є перпендикулярним до осі опорного кільця, яке може бути сформоване з множини цеглин для його утворення, і простирається від його центра до поверхні криволінійної стіни, - товщину цеглини в аксіальному напрямку, при цьому товщина є надлишковою в порівнянні з бажаною кінцевою товщиною цеглини, (б) визначають передбачуване місце розташування кожної окремої цеглини у криволінійній стіні, (в) визначають на основі передбачуваного місця розташування окремої цеглини у криволінійній стіні, - місця розташування передньої лінії розрізу для формоутворення передньої сторони цеглини, і - місця розташування задньої лінії розрізу для формоутворення задньої сторони цеглини, (г) формують передню і задню сторони цеглини відповідно до визначених вище передніх і задніх ліній розрізу за допомогою інструмента, що ріже. 2. Спосіб за п. 1, який відрізняється тим, що опорне кільце у криволінійній стіні є опорним кільцем навколо отвору у криволінійній стіні доменного повітронагрівача або доменної печі. 3. Спосіб за п. 1 або п. 2, який відрізняється тим, що після етапу (г) спосіб включає в себе етап, на якому розміщують і фіксують окремі цеглини у їх заздалегідь визначеному передбачуваному місці розташування у криволінійній стіні. 4. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що на етапі (б) передбачуване місце розташування окремої цеглини у криволінійній стіні розраховують за допомогою комп'ютерної програми. 5. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що етап (б) містить у собі віртуально і/або фізично розкладку множини цеглин для формування заготовки опорного кільця. 6. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що на етапі (в) місця розташування передньої лінії розрізу і задньої лінії розрізу розраховують за допомогою комп'ютерної програми. 7. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що зовнішні основи окремих цеглин утворюють зовнішню грань заготовки опорного кільця, і спосіб містить у собі також етап, на якому відрізають зовнішню грань заготовки опорного кільця до попередньо визначеної форми. 8. Спосіб за п. 7, який відрізняється тим, що зовнішню грань заготовки опорного кільця відрізають до етапу (г). 9. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що гребеневі і пазові профілі бічних поверхонь цеглин є фасонними. 10. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що гребеневі і пазові профілі бічних поверхонь цеглин мають клиноподібну форму і простираються по суті в аксіальному напрямку. 11. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що передбачають принаймні одну початкову цеглину, при цьому початкова цеглина містить пазові профілі на обох своїх бічних сторонах. 7 UA 100017 C2 5 10 15 20 25 30 35 12. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що передбачають принаймні одну замикаючу цеглину, при цьому замикаюча цеглина містить гребеневі профілі на обох своїх бічних сторонах. 13. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що заготовка опорного кільця містить у собі: - першу початкову цеглину і діаметрально протилежну другу початкову цеглину, - першу замикаючу цеглину і діаметрально протилежну другу замикаючу цеглину, при цьому замикаючі цеглини розташовані на половині відстані між початковими цеглинами, - множину цеглин, що укладаються по годинній стрілці, розташованих між першою початковою цеглиною і першою замикаючою цеглиною, і між другою початковою цеглиною і другою замикаючою цеглиною, і - множину цеглин, що укладаються проти годинної стрілки, розташованих між першою початковою цеглиною і другою замикаючою цеглиною, і між другою початковою цеглиною і першою замикаючою цеглиною. 14. Спосіб за п. 13, який відрізняється тим, що: - цеглини, що укладаються по годинній стрілці, мають пазовий профіль на їх першій бічній стороні і гребеневий профіль на їх другій бічній стороні, і - цеглини, що укладаються проти годинної стрілки, мають гребеневий профіль на їх першій бічній стороні і пазовий профіль на їх другій бічній стороні. 15. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що перша група цеглин має перший кут загострення клина і принаймні одна друга група цеглин має другий кут загострення клина, що відрізняється від першого кута загострення клина, при цьому різні внутрішні діаметри опорного кільця одержані за допомогою різних комбінацій з цеглин першої групи і цеглин з принаймні однієї другої групи. 16. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що етап віртуальної і/або фізичної розкладки множини цеглин для формування заготовки опорного кільця включає наступні дії: - поділяють заготовки опорного кільця на дві нижні ділянки, діаметрально протилежні двом верхнім ділянкам, - розкладають цеглини таким чином, що дві верхні ділянки знаходяться в аксіально піднятому взаємозв'язку щодо нижніх ділянок. 17. Спосіб за п. 16, який відрізняється тим, що між нижніми і верхніми ділянками розташована принаймні одна проміжна ділянка. 18. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що окремі цеглини є пресованими, бажано гідравлічно пресованими. 8 UA 100017 C2 9 UA 100017 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
