Колія на криволінійній ділянці
Формула / Реферат
1. Колія на криволінійній ділянці, яка містить зовнішню і внутрішню рейки, яка відрізняється тим, що контактні поверхні зовнішньої і внутрішньої рейок виконані з нахилом в межах 0,05-0,12 радіана на ширину не більша 0,32 ширини головки рейки.
2. Колія за п.1, яка відрізняється тим, що нахил контактних поверхонь зовнішньої і внутрішньої рейок направляють до центра кривини колії.
Текст

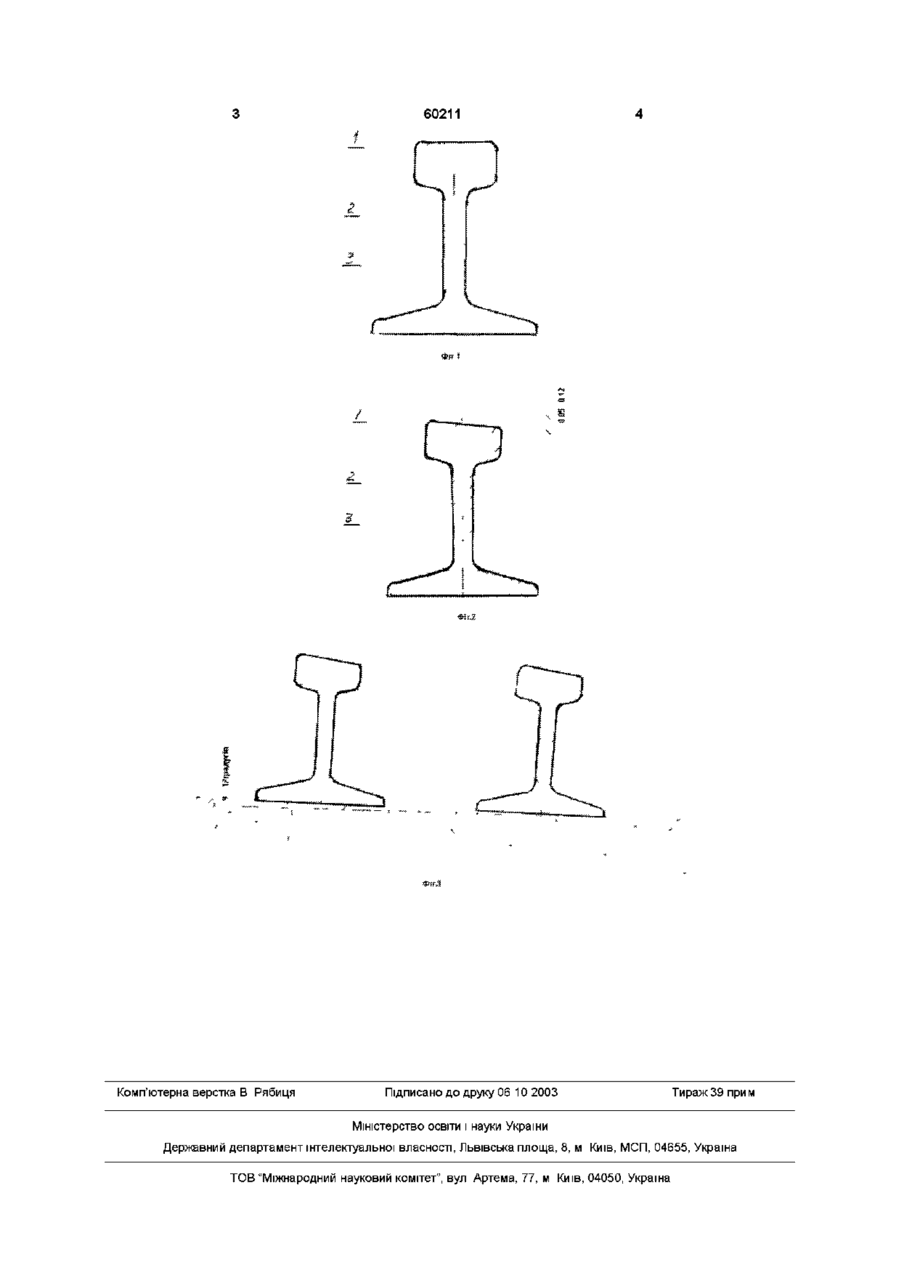

1 Путь на криволінійному участку, який містить наружну і внутрішню рельсові НІТІ, який відрізняється тим, що для збільшення швидкості рухомого складу наружнии і внутрішній рельс виконано з нахилом в межах 0,05-0,12 радіан при ширині нахилу не більше 0,32 ширини головки рельса 2 Путь за п 1, який відрізняється тим, що нахил наружного рельса /лівого/ направляють всередину колеї, а нахил внутрішнього рельса /правого/ направляють /повернений/ до радіусу закруглювання Винахід відноситься до області залізничного транспорту, а саме до верху будови полотна путі ВІДОМІ залізничні рейки, які мають головку 1, шийку 2, підошву З Фіг 1 — рейки Р65 і Р75 з радіусом закругленості 15-80-500-80-15/мм/ ни головки Нижня права частина головки 1 фіг 2 збільшена на 0,05-0,12 радіан для збільшення контакта ребра колеса з рейкою За прототип вибрано винахід по авт свід 2011724 На криволінійних ділянках коли виготовлення залізничного полотна здійснюють з наклоном в 9 На криволінійній ДІЛЯНЦІ КОЛИ при збільшеній швидкості залізничний потяг може зійти з рейок Для рейок, що експлуатується на криволінійній ДІЛЯНЦІ коли необхідно мати конструктивно іншу форму рейок Винахід виключає можливість сходу залізничного потягу з рейок Це вирішується технічним рішенням по розробці конструкції рейки Недоліком прототипу є те, що нема 100%-го контакту поверхні катання колеса з поверхнею рейки на криволінійній ДІЛЯНЦІ КОЛИ В запропонованій конструкції залізничної рейки, робоча поверховість головки 1 фіг 2 виконана з несиметричним профілем з нахилом 0,05-0,12 радіан по відношенню до зовнішньої бокової грані головки, яка є базовою на ширину рівну 2/3 шири 12° по відношенню до горизонту в сторону закругленості для того щоб подвижний потяг не міг зійти з рельс на повороті Ліва по ходу потягу рейка укладається вище правої на закругленості по горизонталі на 9-12 градусів При збільшений швидкості залізничного потягу центробіжні сили не дадуть потягу зійти з рельс Це дає мотоциклісту в цирку їздити по нахилу стіни На фіг 1 зображено переріз залізничної рейки Р65 і Р75 На фіг 2 зображено переріз запропонованої рейки На фіг 3 зображено переріз криволінійної коли о (О 60211 Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюTrack at curved section
Назва патенту російськоюКолея на криволинейном участке
МПК / Мітки
МПК: E01B 5/00
Мітки: колія, ділянці, криволінійній
