Спосіб контролю співвісності цапф опорного кільця
Номер патенту: 49247
Опубліковано: 26.04.2010
Автори: Убийкінь Валерій Васильович, Зайка Володимир Якович, Нецман Євген Григорович, Ларіонов Олександр Олексійович
Формула / Реферат
Спосіб контролю співвісності цапф опорного кільця, що включає виміри у двох точках на торцях цапф усередині опорного кільця відстаней у горизонтальній і вертикальній площинах від поверхні циліндричного розточення в цапфі до струни, натягнутої вантажем через розточення в цапфах і опори на торцях цапф зовні опорного кільця в процесі зборки, фіксації і зварювання опорного кільця, який відрізняється тим, що в отримані результати вимірів у вертикальній площині вводять розрахункові виправлення на природний прогин струни під власною вагою і оцінку співвісності цапф роблять за даними, отриманими вимірами в горизонтальній площині і відкоректованими даними вимірів у вертикальній площині, а за результатами оцінки співвісності вносять корективи в процесі зборки, фіксації і зварювання опорного кільця.
Текст

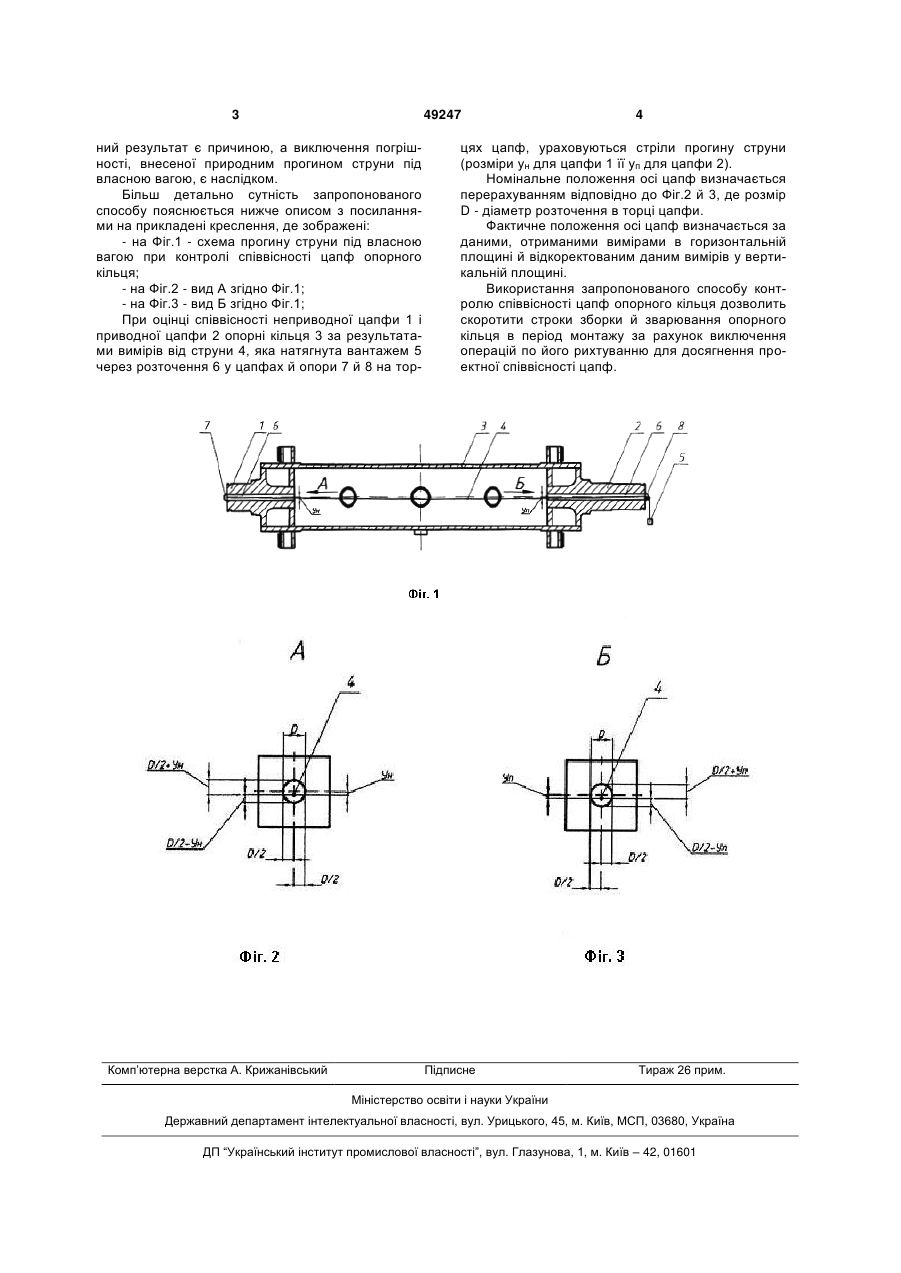

Спосіб контролю співвісності цапф опорного кільця, що включає виміри у двох точках на торцях цапф усередині опорного кільця відстаней у гори 3 49247 ний результат є причиною, а виключення погрішності, внесеної природним прогином струни під власною вагою, є наслідком. Більш детально сутність запропонованого способу пояснюється нижче описом з посиланнями на прикладені креслення, де зображені: - на Фіг.1 - схема прогину струни під власною вагою при контролі співвісності цапф опорного кільця; - на Фіг.2 - вид А згідно Фіг.1; - на Фіг.3 - вид Б згідно Фіг.1; При оцінці співвісності неприводної цапфи 1 і приводної цапфи 2 опорні кільця 3 за результатами вимірів від струни 4, яка натягнута вантажем 5 через розточення 6 у цапфах й опори 7 й 8 на тор Комп’ютерна верстка А. Крижанівський 4 цях цапф, ураховуються стріли прогину струни (розміри ун для цапфи 1 її уп для цапфи 2). Номінальне положення осі цапф визначається перерахуванням відповідно до Фіг.2 й 3, де розмір D - діаметр розточення в торці цапфи. Фактичне положення осі цапф визначається за даними, отриманими вимірами в горизонтальній площині й відкоректованим даним вимірів у вертикальній площині. Використання запропонованого способу контролю співвісності цапф опорного кільця дозволить скоротити строки зборки й зварювання опорного кільця в період монтажу за рахунок виключення операцій по його рихтуванню для досягнення проектної співвісності цапф. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
