Комбінована, з двостороннім покриттям прокладка для ущільнення розбірних фланцевих з’єднань

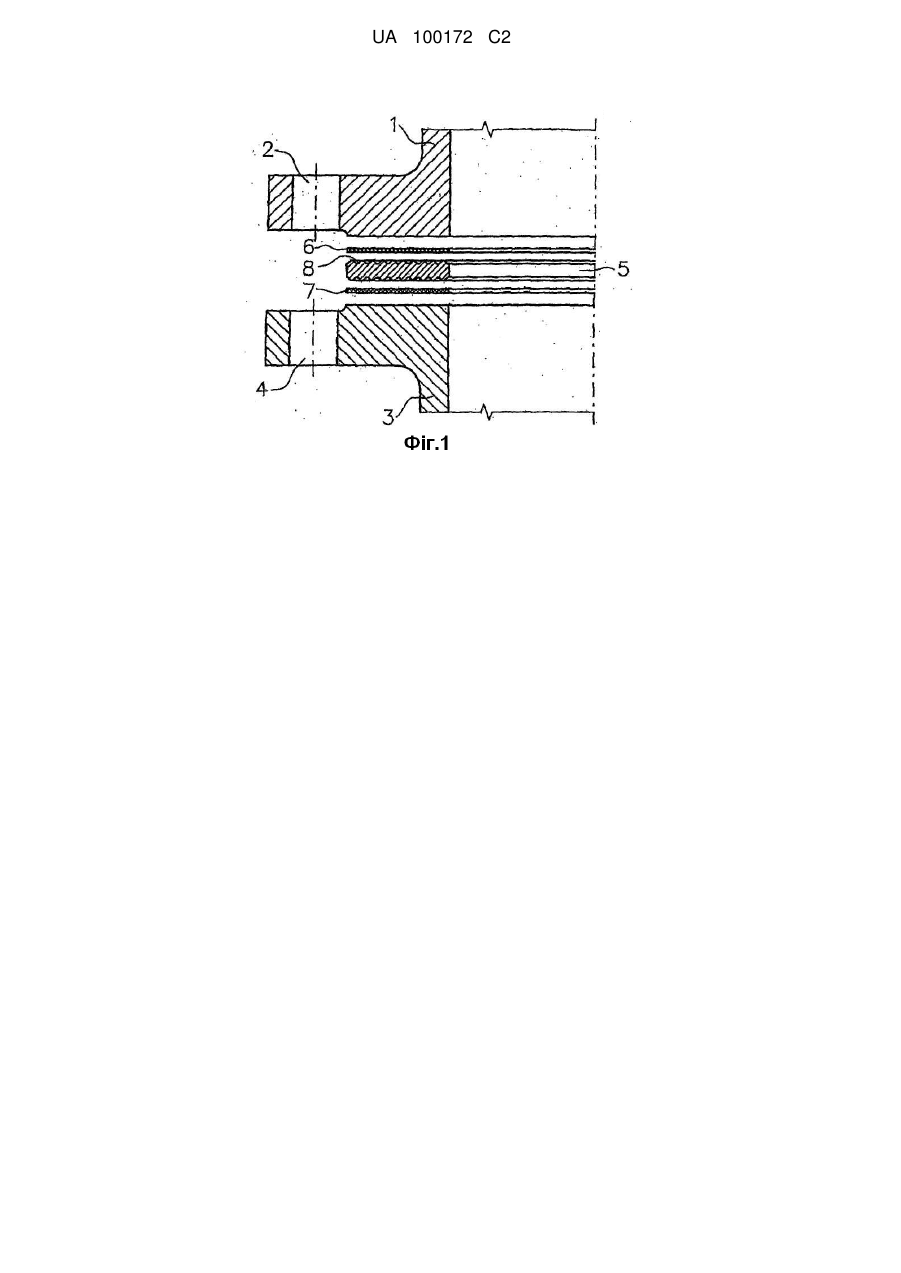

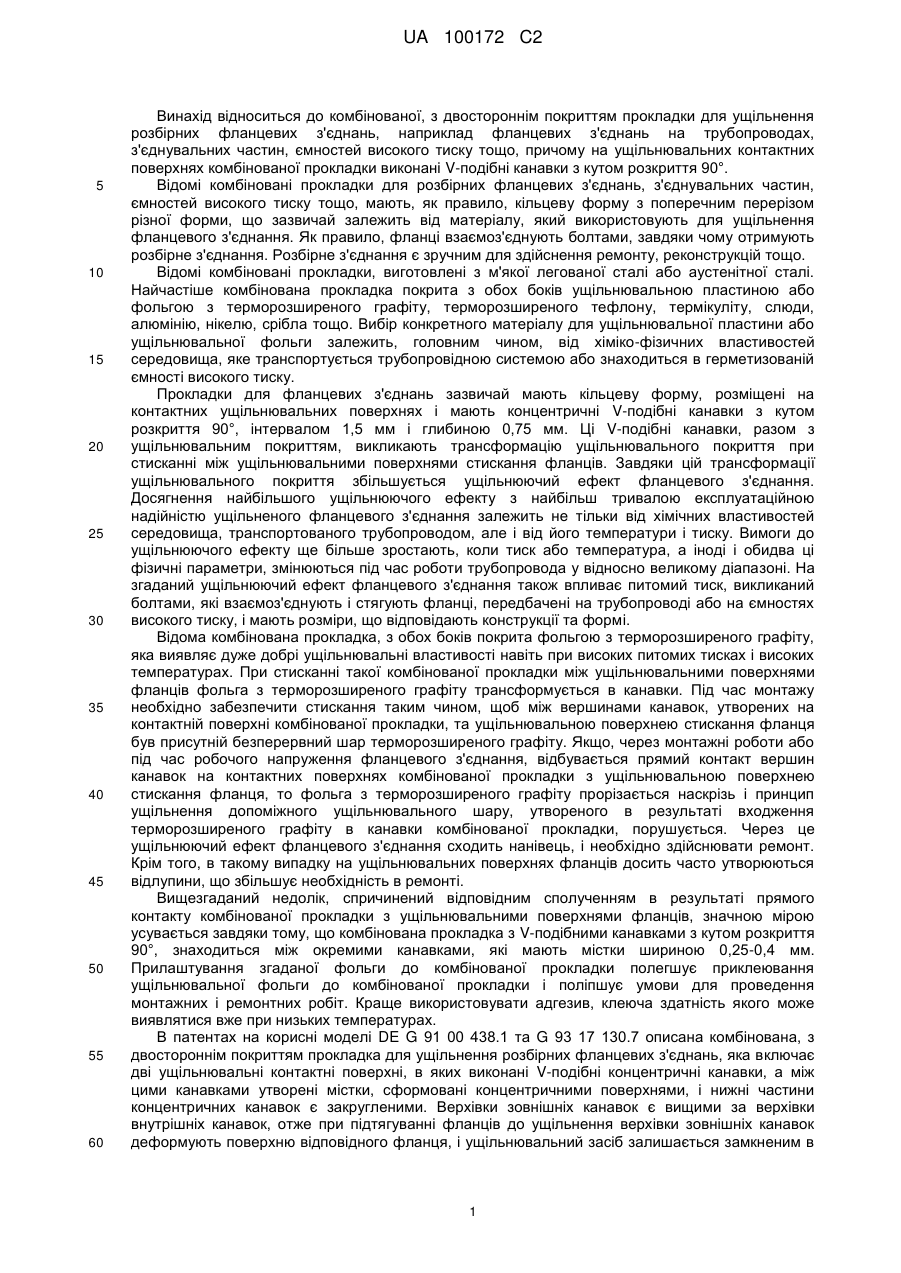

Реферат: Комбінована, з двостороннім покриттям прокладка (5, 13) для ущільнення розбірних фланцевих з'єднань має дві ущільнювальні контактні поверхні, в яких виконані концентричні V-подібні канавки (8) з кутом розкриття 90°. На обох ущільнювальних контактних поверхнях комбінованої прокладки (5, 13) між канавками (8) утворені концентричні поверхні (Y), що лежать в одній площині і мають постійну ширину 0,2-0,6 мм. Нижні частини концентричних канавок (8) виконані із закругленням (R) з радіусом 0,3-0,5 мм. Обидві ущільнювальні контактні поверхні комбінованої прокладки (5, 13) покриті ущільнювальною фольгою або ущільнювальною пластиною (6, 7 або 17, 18). Концентричні канавки (8) в ущільнювальних контактних поверхнях комбінованої прокладки (5, 13) є меншого об'єму, ніж об'єм ущільнювальної фольги або ущільнювальної пластини (6, 7 або 17, 18), які виходять за межі верхівок зовнішніх канавок в ущільнювальних контактних поверхнях. UA 100172 C2 (12) UA 100172 C2 UA 100172 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до комбінованої, з двостороннім покриттям прокладки для ущільнення розбірних фланцевих з'єднань, наприклад фланцевих з'єднань на трубопроводах, з'єднувальних частин, ємностей високого тиску тощо, причому на ущільнювальних контактних поверхнях комбінованої прокладки виконані V-подібні канавки з кутом розкриття 90°. Відомі комбіновані прокладки для розбірних фланцевих з'єднань, з'єднувальних частин, ємностей високого тиску тощо, мають, як правило, кільцеву форму з поперечним перерізом різної форми, що зазвичай залежить від матеріалу, який використовують для ущільнення фланцевого з'єднання. Як правило, фланці взаємоз'єднують болтами, завдяки чому отримують розбірне з'єднання. Розбірне з'єднання є зручним для здійснення ремонту, реконструкцій тощо. Відомі комбіновані прокладки, виготовлені з м'якої легованої сталі або аустенітної сталі. Найчастіше комбінована прокладка покрита з обох боків ущільнювальною пластиною або фольгою з терморозширеного графіту, терморозширеного тефлону, термікуліту, слюди, алюмінію, нікелю, срібла тощо. Вибір конкретного матеріалу для ущільнювальної пластини або ущільнювальної фольги залежить, головним чином, від хіміко-фізичних властивостей середовища, яке транспортується трубопровідною системою або знаходиться в герметизованій ємності високого тиску. Прокладки для фланцевих з'єднань зазвичай мають кільцеву форму, розміщені на контактних ущільнювальних поверхнях і мають концентричні V-подібні канавки з кутом розкриття 90°, інтервалом 1,5 мм і глибиною 0,75 мм. Ці V-подібні канавки, разом з ущільнювальним покриттям, викликають трансформацію ущільнювального покриття при стисканні між ущільнювальними поверхнями стискання фланців. Завдяки цій трансформації ущільнювального покриття збільшується ущільнюючий ефект фланцевого з'єднання. Досягнення найбільшого ущільнюючого ефекту з найбільш тривалою експлуатаційною надійністю ущільненого фланцевого з'єднання залежить не тільки від хімічних властивостей середовища, транспортованого трубопроводом, але і від його температури і тиску. Вимоги до ущільнюючого ефекту ще більше зростають, коли тиск або температура, а іноді і обидва ці фізичні параметри, змінюються під час роботи трубопровода у відносно великому діапазоні. На згаданий ущільнюючий ефект фланцевого з'єднання також впливає питомий тиск, викликаний болтами, які взаємоз'єднують і стягують фланці, передбачені на трубопроводі або на ємностях високого тиску, і мають розміри, що відповідають конструкції та формі. Відома комбінована прокладка, з обох боків покрита фольгою з терморозширеного графіту, яка виявляє дуже добрі ущільнювальні властивості навіть при високих питомих тисках і високих температурах. При стисканні такої комбінованої прокладки між ущільнювальними поверхнями фланців фольга з терморозширеного графіту трансформується в канавки. Під час монтажу необхідно забезпечити стискання таким чином, щоб між вершинами канавок, утворених на контактній поверхні комбінованої прокладки, та ущільнювальною поверхнею стискання фланця був присутній безперервний шар терморозширеного графіту. Якщо, через монтажні роботи або під час робочого напруження фланцевого з'єднання, відбувається прямий контакт вершин канавок на контактних поверхнях комбінованої прокладки з ущільнювальною поверхнею стискання фланця, то фольга з терморозширеного графіту прорізається наскрізь і принцип ущільнення допоміжного ущільнювального шару, утвореного в результаті входження терморозширеного графіту в канавки комбінованої прокладки, порушується. Через це ущільнюючий ефект фланцевого з'єднання сходить нанівець, і необхідно здійснювати ремонт. Крім того, в такому випадку на ущільнювальних поверхнях фланців досить часто утворюються відлупини, що збільшує необхідність в ремонті. Вищезгаданий недолік, спричинений відповідним сполученням в результаті прямого контакту комбінованої прокладки з ущільнювальними поверхнями фланців, значною мірою усувається завдяки тому, що комбінована прокладка з V-подібними канавками з кутом розкриття 90°, знаходиться між окремими канавками, які мають містки шириною 0,25-0,4 мм. Прилаштування згаданої фольги до комбінованої прокладки полегшує приклеювання ущільнювальної фольги до комбінованої прокладки і поліпшує умови для проведення монтажних і ремонтних робіт. Краще використовувати адгезив, клеюча здатність якого може виявлятися вже при низьких температурах. В патентах на корисні моделі DE G 91 00 438.1 та G 93 17 130.7 описана комбінована, з двостороннім покриттям прокладка для ущільнення розбірних фланцевих з'єднань, яка включає дві ущільнювальні контактні поверхні, в яких виконані V-подібні концентричні канавки, а між цими канавками утворені містки, сформовані концентричними поверхнями, і нижні частини концентричних канавок є закругленими. Верхівки зовнішніх канавок є вищими за верхівки внутрішніх канавок, отже при підтягуванні фланців до ущільнення верхівки зовнішніх канавок деформують поверхню відповідного фланця, і ущільнювальний засіб залишається замкненим в 1 UA 100172 C2 5 10 15 20 25 30 35 40 45 50 55 60 кільці, визначеному верхівками зовнішніх канавок. При демонтуванні ущільненого з'єднання перед вкладанням нового ущільнення необхідно здійснювати ремонт обох фланців для забезпечення надійного ущільнення фланцевого з'єднання. Аналогічним чином сконструйована і комбінована прокладка, описана в ЕР 0 922 897 А2. Більш високі верхівки зовнішніх канавок знаходяться в одній площині з оточуючою поверхнею ущільнення, що запобігає їхньому пошкодженню при підтягуванні фланців до ущільнення. Недоліком цього технічного рішення є те, що кількість ущільнювального матеріалу повинна точно заповнювати простір між більш високими верхівками зовнішніх канавок, що висуває більш високі вимоги до точності виготовлення ущільнювальної фольги або пластини. Фланцеві з'єднання в деяких випадках застосовують у водопровідних системах, які зазнають значного, майже надзвичайного механічного та теплового напруження. В таких випадках, особливо у фланцевих з'єднаннях великих діаметрів, таке напруження погіршує ущільнюючий ефект, довговічність і надійність ущільнювального з'єднання, а також рівень досяжної паралельності контактних поверхонь з'єднуваних фланців. Непаралельність з'єднуваних контактних поверхонь фланців, а також їх можливі поверхневі деформації та нерівності утруднюють монтажні роботи і негативно впливають на характеристики ущільнюючого ефекту, особливо у випадку застосування кільцевої комбінованої, з двостороннім покриттям прокладки для ущільнення з'єднання. Метою запропонованого технічного рішення є удосконалення існуючого рівня та оптимізація умов для досягнення найбільшого експлуатаційно надійного ущільнюючого ефекту фланцевих з'єднань і зменшення негативного впливу непаралельності та деформацій поверхонь з'єднуваних фланців, а також застосування ноу-хау при монтажі та обслуговуванні. Мети винаходу досягають завдяки застосуванню комбінованої, з двостороннім покриттям прокладки для ущільнення розбірних фланцевих з'єднань, особливість якої полягає в тому, що на обох ущільнювальних контактних поверхнях комбінованої прокладки, між канавками, утворені концентричні поверхні, що лежать в одній площині і мають постійну ширину 0,2-0,6 мм, причому нижні частини концентричних канавок виконані закругленими з радіусом закруглення 0,3-0,5 мм, і покриті ущільнювальною фольгою або ущільнювальною пластиною, при цьому концентричні канавки в ущільнювальних контактних поверхнях комбінованої прокладки є меншого об'єму, ніж об'єм ущільнювальної фольги або ущільнювальної пластини, які виходять за межі верхівок зовнішніх канавок. Разом з цим, краще, якщо ущільнювальні контактні поверхні і контактні поверхні фланців мають показник 1,6-3,2 еталонної твердості. Додаткового підвищення ущільнюючого ефекту, особливо комбінованої прокладки для кришки ємності високого тиску, можна досягти, якщо кожна ущільнювальна контактна поверхня комбінованої прокладки включає принаймні дві групи канавок різної глибини, і окремі групи канавок взаємно відокремлюються безперервною виїмкою кільцевої форми. Для полегшення монтажу та демонтажу краще, якщо ущільнювальна фольга або ущільнювальні пластини наклеєні на обидві ущільнювальні контактні поверхні комбінованої прокладки за допомогою адгезиву з відносно низькою температурою плавлення, наприклад приблизно 50°С. Для досягнення довготривалого надійного ущільнюючого ефекту та зменшення негативного впливу непаралельності та деформації поверхонь з'єднуваних фланців краще, якщо кожна з ущільнювальних контактних поверхонь комбінованої прокладки утворена на незалежній кільцевій частині, які на внутрішньому діаметрі згинаються в напрямку одна до одної і з'єднуються в місці контакту, взаємно перекриваючись на зовнішній стороні, і принаймні в одній з них виконана кільцева виїмка, що утворює кільцеву камеру при з'єднанні обох кільцевих частин. З'єднання обох кільцевих частин здійснюють або за допомогою з'єднання із зарівняним краєм, наприклад зварного шва, або за допомогою розбірного з'єднання, наприклад запираючого виступу. Для досягнення надійного ущільнюючого ефекту і з точки зору економічності краще, якщо згадана кільцева камера має квадратний або прямокутний поперечний переріз. Крім того, краще, якщо принаймні одна з кільцевих частин під дією осьового стискання здатна пружно згинатися. У кращому варіанті в кільцевій камері розміщена кільцева пружна вкладка, яка додатково зменшує вплив непаралельності та деформацій з'єднуваних поверхонь фланців під час роботи. На кресленнях представлені приклади варіантів здійснення винаходу. Фіг. 1 - частковий осьовий переріз фланців, що з'єднують трубопровід за допомогою кільцевої комбінованої прокладки, з обох боків покритої ущільнювальною фольгою. 2 UA 100172 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 2 - частковий переріз фланця, виконаного на торці ємності високого тиску, герметично закритої кришкою за допомогою комбінованої, з двостороннім покриттям прокладки, в якій виконані дві групи канавок різної глибини. Фіг. 3 - частковий переріз у збільшеному масштабі профілю форми канавок, виконаних на комбінованій прокладці. Фіг. 4 - частковий переріз у збільшеному масштабі фланця, комбінованої прокладки та ущільнювальної фольги після їх стискання у фланцевому з'єднанні. Фіг. 5 - частковий осьовий переріз фланців, що з'єднують трубопровід за допомогою кільцевої комбінованої поздовжньо рознімної прокладки з пружною вкладкою, при цьому комбінована прокладка з обох боків покрита ущільнювальною фольгою. Фіг. 6 - переріз комбінованої поздовжньо рознімної прокладки з поміченою різницею стисливості між поверхнями кільцевих частин прокладки під дією осьового стискання з'єднуваних фланців. Фіг. 7 - частковий осьовий переріз фланців, які з'єднують трубопровід за допомогою комбінованої, поздовжньо рознімної прокладки з фіг. 5, що показує розміщення ущільнювальних елементів після стискання контактними поверхнями з'єднуваних фланців. Фіг. 8 - частковий переріз у збільшеному масштабі ділянки «А» фіг. 5, що показує з'єднання кільцевих плоских частин на їх внутрішньому діаметрі за допомогою запираючого виступу. Фіг. 9 - частковий переріз, як на фіг. 8, з тією різницею, що з'єднання на внутрішньому діаметрі виконане за допомогою зварного шва. На фіг. 1 верхній фланець 1 на кінці непоказаного трубопроводу має отвори 2, призначені для непоказаних з'єднувальних болтів. Нижній фланець 3 на кінці непоказаного трубопроводу також має отвори 4, призначені для згаданих з'єднувальних болтів. Конструкція і спосіб монтажу такого фланцевого з'єднання широко відомий. У простір між контактними поверхнями фланців 1, 3 вставлена комбінована кільцева прокладка 5. Комбінована прокладка 5 з обох боків покрита ущільнювальною фольгою або ущільнювальною пластиною 6, 7 також кільцевої форми, зовнішній і внутрішній діаметр якої є переважно ідентичним внутрішньому та зовнішньому діаметру кільцевої комбінованої прокладки 5. На ущільнювальних контактних поверхнях кільцевої комбінованої прокладки 5 виконані концентричні канавки 8, між якими на обох ущільнювальних контактних поверхнях утворені концентричні поверхні Y. Ширина поверхні Y, як правило, становить 0,2-0,6 мм і залежить не тільки від матеріалу, з якого виготовлена ущільнювальна фольга або ущільнювальна пластин 6, 7, але і від тиску, температури і середовища, яке транспортується по трубопроводу, з'єднаному вищезазначеним фланцевим з'єднанням. Нижні частини канавок 8 виконані із закругленням Rз радіусом 0,3-0,5 мм. Це закруглення R позитивно впливає на розподіл напруження, викликаного фольгою або пластиною 6, 7 в напрямку до нижньої частини канавок 8 при стягуванні фланцевого з'єднання від стискання. Таке конструктивне рішення підвищує надійність і загальну довговічність ущільнення фланцевого з'єднання. На фіг. 2 непоказана ємність високого тиску має на торці фланець 9, по периметру якого виконані отвори 10 для непоказаних з'єднувальних болтів. Ємність високого тиску закривають кришкою, сформованою у вигляді закриваючого фланця 11, по периметру якого також виконані отвори 12 для з'єднувальних болтів. Такий спосіб закривання ємностей високого тиску також загально відомий. Між фланцем 9 ємності високого тиску та кришкою, сформованою закриваючим фланцем 11, вставлена кільцева комбінована прокладка 13, яка в зображеному варіанті має на своїх контактних ущільнювальних поверхнях дві групи концентричних кільцевих канавок 14, 15 різної глибини S. Група більш глибоких концентричних канавок 14 відокремлена від групи менш глибоких канавок 15 кільцевою виїмкою 16. В цьому варіанті кільцева комбінована прокладка 13 з обох боків покрита ущільнювальною фольгою або ущільнювальною пластиною 17, 18. Застосування різної глибини кільцевих канавок 14, 15 є ефективним технічним засобом підсилення ущільнюючого ефекту, особливо у разі поверхневої деформації кришки, сформованої закриваючим фланцем 11, яка може з'явитися від тиску в ємності високого тиску. Після затягування болтів фланцевого з'єднання ущільнювальна фольга або ущільнювальна пластина 6, 7 разом з комбінованою прокладкою 5 стискаються таким чином, що у просторі між контактними поверхнями фланців 1, 3, 9, 11 та поверхнями Υ між канавками 8 комбінованої прокладки 5 може розміщуватися компактний цілісний шар X матеріалу ущільнювальної фольги, можливо ущільнювальної пластини, 6, 7, відповідно і 17, 18. Товщина цього компактного цілісного шару X практично становить 0,02-0,3 мм, в залежності від матеріалу ущільнювальної фольги або ущільнювальної пластини 6, 7, відповідно і 17, 18, а також від тиску та температури середовища, ущільнюваного фланцевим з'єднанням. Товщина компактного цілісного шару X 3 UA 100172 C2 5 10 15 20 25 30 35 40 45 50 55 60 (фіг. 4) матеріалу ущільнювальної фольги або ущільнювальної пластини 6, 7, 17, 18 після затягування фланцевого з'єднання має безпосередній вплив на досягнутий ущільнюючий ефект. Неадекватно велика товщина шару X матеріалу викликає, особливо через дію тиску, виштовхування матеріалу ущільнювальної фольги або ущільнювальної пластини 6, 7, 17, 18, що спричиняє небажане зниження ущільнюючого ефекту у фланцевому з'єднанні. При такій формі та розмірах комбінованої, з двостороннім покриттям прокладки для ущільнення розбірних фланцевих з'єднань об'єм внутрішнього простору канавок 8 комбінованої прокладки 5, 13 є меншим, ніж об'єм ущільнювальної фольги або ущільнювальної пластини 6, 7, 17, 18 після затягування фланцевого з'єднання. Для полегшення монтажних робіт, а також поточного ремонту, краще, якщо комбінована прокладка 5, 13 з обох боків покрита ущільнювальною фольгою або ущільнювальною пластиною 6, 7, 17, 18, приклеєними за допомогою адгезиву з відносно низькою температурою плавлення, наприклад приблизно 50°С. Перевага цього полягає в тому, що під дією тепла створюються умови для більш легкого та надійного видалення пошкодженої ущільнювальної фольги або пластини, 6, 7, відповідно і 17, 18. Описане запропоноване технічне рішення можна застосовувати для трубопроводів та закритих систем, в яких герметизоване середовище транспортується під високим тиском, наприклад 100-150 МПа, а температури можуть досягати більше 500°С. Запропоноване рішення можна також використовувати для систем, що працюють при тиску нижче атмосферного. Матеріал для ущільнювальної фольги або ущільнювальної пластини 6, 7, 17, 18, вибирають, як правило, в залежності від параметрів і властивостей герметизованого середовища, що означає, що крім терморозширеного графіту також підходять, наприклад, терморозширений тефлон, срібло, термікуліт, алюміній, спеціальні волокнисто-каучукові матеріали тощо. У варіанті, зображеному на фіг. 5 і 7, верхній фланець 1 на кінці непоказаного трубопроводу має отвори 2, призначені для непоказаних з'єднувальних болтів. Нижній фланець 3 на кінці непоказаного під'єднаного трубопроводу також має отвори 4, призначені для згаданих з'єднувальних болтів. У простір між контактними поверхнями фланців 1, 3 вставлена кільцева комбінована прокладка 5. Комбінована прокладка 5 з обох боків покрита ущільнювальною фольгою або ущільнювальною пластиною 6, 7 також кільцевої форми, зовнішній і внутрішній діаметр якої є переважно ідентичним внутрішньому та зовнішньому діаметру кільцевої комбінованої прокладки 5. Кільцева комбінована прокладка 5 виготовлена з двох кільцевих плоских частин 5а, 5b, внутрішній діаметр яких має на кінці згин 51. У кращому варіанті форма поверхонь кільцевих плоских частин 5а, 5b ніби дзеркально відображена, за винятком їхньої кінцевої частини на зовнішній периферії. Одна з кільцевих плоских частин, наприклад частина 5а, на зовнішній периферії має вертикальний фіксатор 52, який з можливістю пересування перекриває зовнішню периферію другої, протилежно розміщеної частини 5b. На зовнішній поверхні кільцевої плоскої частини 5а виконані концентричні канавки 8а, а на зовнішній поверхні протилежної кільцевої частини 5b виконані концентричні канавки 8b. Принаймні одна з кільцевих плоских частин, наприклад 5а, має на внутрішній поверхні виїмку, яка після зборки обох кільцевих плоских частин 5а, 5b утворює здатну закриватися камеру 53 прямокутної або квадратної форми. Ця здатна закриватися камера 53 завдяки згину 51 та фіксованому з'єднанню у вигляді зварного шва 55а, або завдяки запираючому виступу 55b, має в кінці внутрішнього діаметра зазначених кільцевих плоских частин 5а, 5b, в напрямку до внутрішнього діаметра, простір 54 трикутної форми. При збиранні кільцевої комбінованої прокладки 5 перед утворенням фіксованого, особливо нерозбірного, з'єднання кільцевих плоских частин 5а, 5b, з технологічної точки зору доцільно в їх внутрішньому діаметрі, тобто у просторі здатної закриватися камери 53, розмістити кільцеву пружну вкладку 20 з терморозширеного графіту або іншого матеріалу з анти-екструзивними властивостями, який зберігає стабільність при попередньому навантаженні, в тому числі здатність зворотного відновлення. Товщина пружної вкладки 20, прямокутного або квадратного перерізу, залежить від діаметра ущільнюваного фланцевого з'єднання, робочого тиску та температури середовища, транспортованого трубопроводом, оптимального осьового стискання фланців, з'єднуваних у напрямку стрілок Р1 та Р2, з урахуванням застосування регульованого попереднього навантаження, позначеного величиною W на кресленні. Поверхнева гнучкість, тобто поверхнева гнучкість кільцевих плоских частин 5а, 5b у взаємодії з пружною гнучкістю матеріалу пружної вкладки 20, дає можливість у разі адекватної деформації або адекватної непаралельності контактних поверхонь з'єднуваних фланців 1, 3, при дотриманні ноу-хау під час монтажу фланцевих з'єднань і при застосуванні принципу запропонованого технічного рішення, досягати відповідно високого і довготривалого ущільнюючого ефекту. 4 UA 100172 C2 5 10 15 20 25 30 Запропоноване технічне рішення можна використовувати для водопровідних систем, що працюють під високим тиском і під тиском, нижче атмосферного, і в яких в зв'язку з виробничою необхідністю змінюються тиск і температура. Випробування таких ущільнених фланцевих з'єднань підтвердили їхню надійність і довговічність при тисках вище 150 МПа і температурах вище 500°С. Числові позначення на кресленнях 1 верхній фланець 2 отвори 3 нижній фланець 5 комбінована прокладка 5а, 5b кільцеві плоскі частини комбінованої прокладки 51 згин 52 вертикальний фіксатор 53 камера 54 простір трикутної форми 55а зварний шов 55b запираючий виступ 6, 7 ущільнювальна фольга або пластина 8 концентричні канавки 8а, 8b концентричні канавки 9 фланець 10 отвори 11 закриваючий фланець 12 отвори 13 комбінована прокладка 14 більш глибокі концентричні канавки 15 менш глибокі концентричні канавки 16 кільцева виїмка 17, 18 ущільнювальна фольга або пластина 20 пружна вкладка Υ концентрична поверхня R радіус закруглення канавки S глибина канавки X шар матеріалу. 35 ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Комбінована, з двостороннім покриттям прокладка (5, 13) для ущільнення розбірних фланцевих з'єднань, яка включає дві ущільнювальні контактні поверхні, в яких виконані концентричні V-подібні канавки (8) з кутом розкриття 90°, яка відрізняється тим, що на обох ущільнювальних контактних поверхнях комбінованої прокладки (5, 13) між канавками (8) утворені концентричні поверхні (Y), що лежать в одній площині і мають постійну ширину 0,2-0,6 мм, причому нижні частини концентричних канавок (8) виконані із закругленням (R) з радіусом 0,3-0,5 мм, і обидві ущільнювальні контактні поверхні комбінованої прокладки (5, 13) покриті ущільнювальною фольгою або ущільнювальною пластиною (6, 7 або 17, 18), при цьому концентричні канавки (8) в ущільнювальних контактних поверхнях комбінованої прокладки (5, 13) є меншого об'єму, ніж об'єм ущільнювальної фольги або ущільнювальної пластини (6, 7 або 17, 18), які виходять за межі верхівок зовнішніх канавок в ущільнювальних контактних поверхнях. 2. Комбінована, з двостороннім покриттям прокладка за п. 1, яка відрізняється тим, що ущільнювальні контактні поверхні і контактні поверхні фланців (1, 3, 9, 11) мають показник 1,63,2 еталонної твердості. 3. Комбінована, з двостороннім покриттям прокладка за п. 1 або 2, яка відрізняється тим, що кожна ущільнювальна контактна поверхня комбінованої прокладки (13) включає принаймні дві групи канавок (14, 15) різної глибини, і ці окремі групи канавок (14, 15) взаємно відокремлені безперервною кільцевою виїмкою (16). 4. Комбінована, з двостороннім покриттям прокладка за будь-яким з попередніх пунктів, яка відрізняється тим, що на обох ущільнювальних контактних поверхнях комбінованої прокладки (5, 13) за допомогою адгезиву з відносно низькою температурою плавлення, наприклад 5 UA 100172 C2 5 10 15 20 приблизно 50 °C, приклеєні ущільнювальна фольга або ущільнювальні пластини (6, 7 і, відповідно, 17, 18). 5. Комбінована, з двостороннім покриттям прокладка за будь-яким з попередніх пунктів, яка відрізняється тим, що кожна ущільнювальна контактна поверхня комбінованої прокладки (5, 13) створена на незалежній кільцевій частині (5а, 5b), які на внутрішньому діаметрі зігнуті в напрямку одна до одної і з'єднані в місці контакту, взаємно перекриваючись на зовнішній стороні, і принаймні в одній з них виконана кільцева виїмка, що утворює кільцеву камеру при з'єднанні обох кільцевих частин. 6. Комбінована, з двостороннім покриттям прокладка за п. 5, яка відрізняється тим, що з'єднання обох кільцевих частин (5а, 5b) виконано у вигляді з'єднання із зарівняним краєм, наприклад зварного шва (55а). 7. Комбінована, з двостороннім покриттям прокладка за п. 5, яка відрізняється тим, що з'єднання обох кільцевих частин (5а, 5b) виконано у вигляді розбірного з'єднання, наприклад запираючого виступу (55b). 8. Комбінована, з двостороннім покриттям прокладка за будь-яким з пунктів 5-7, яка відрізняється тим, що кільцева камера має квадратний або прямокутний переріз. 9. Комбінована, з двостороннім покриттям прокладка за будь-яким з пунктів 5-8, яка відрізняється тим, що принаймні одна з кільцевих частин може пружно згинатися при осьовому стисканні. 10. Комбінована, з двостороннім покриттям прокладка за будь-яким з пунктів 5-9, яка відрізняється тим, що в кільцевій камері розміщена кільцева пружна вкладка (20) з терморозширеного графіту. 6 UA 100172 C2 7 UA 100172 C2 8 UA 100172 C2 9 UA 100172 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
