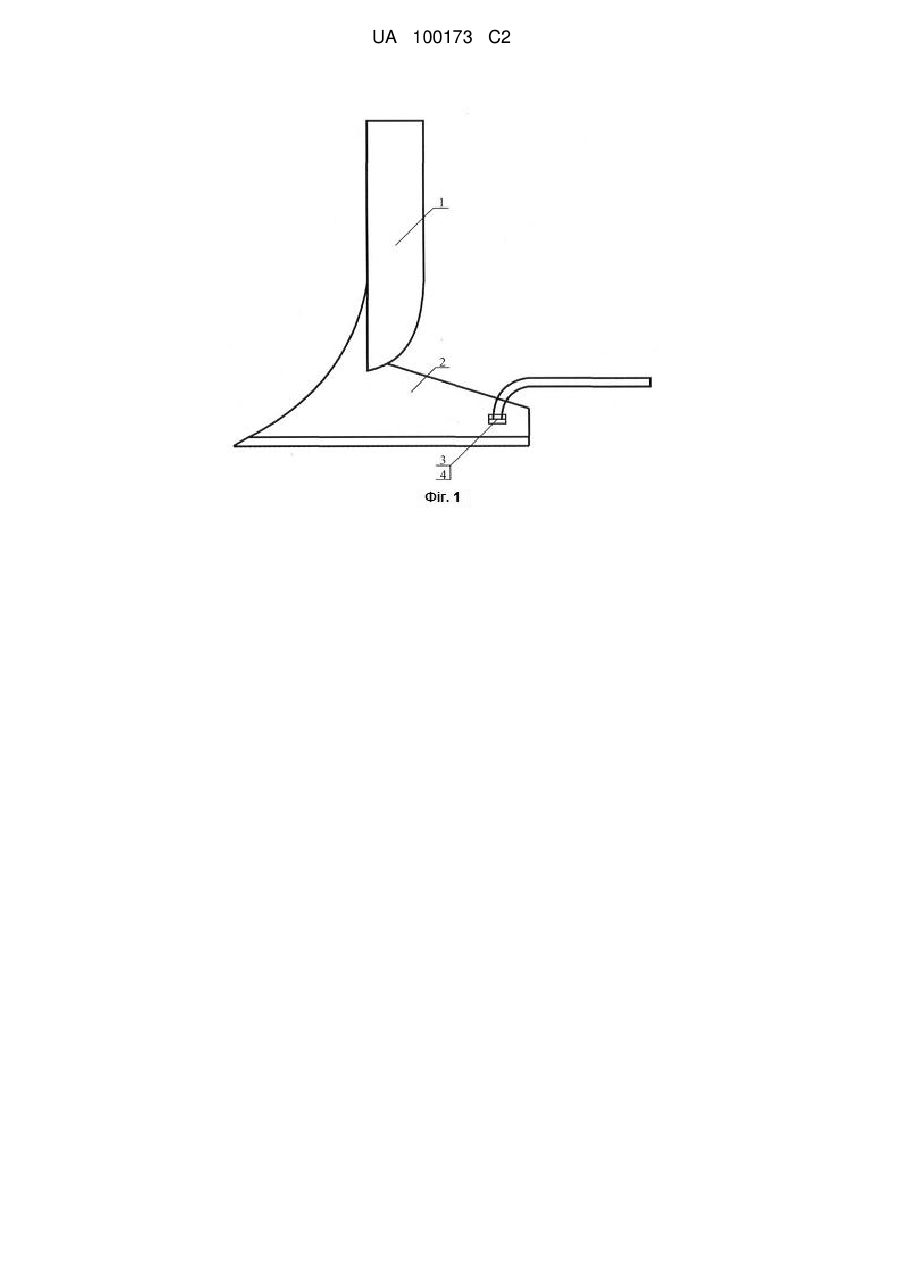

Пристосування до стрілчастої лапи просапного культиватора для запобігання приживанню зрізаних бур’янів

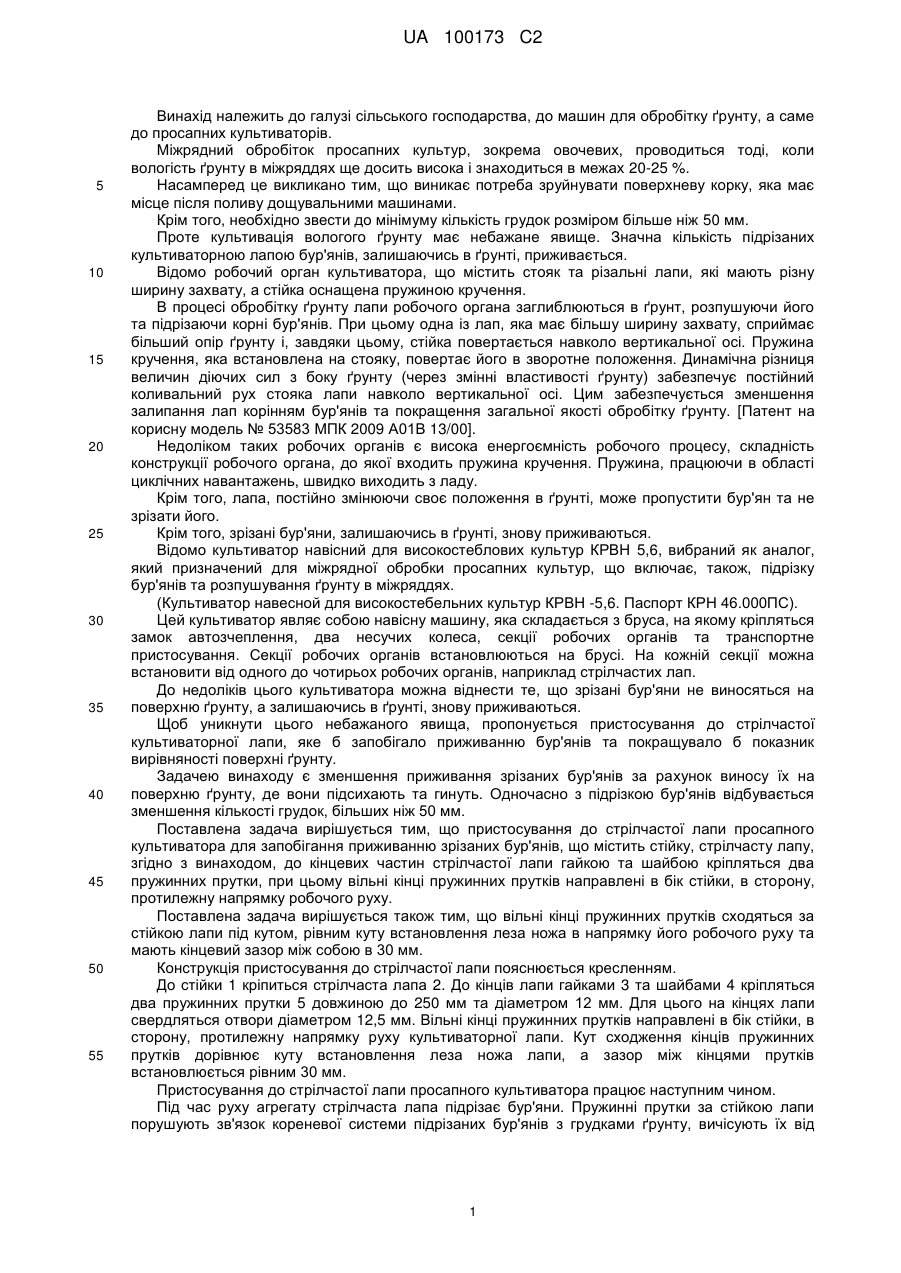

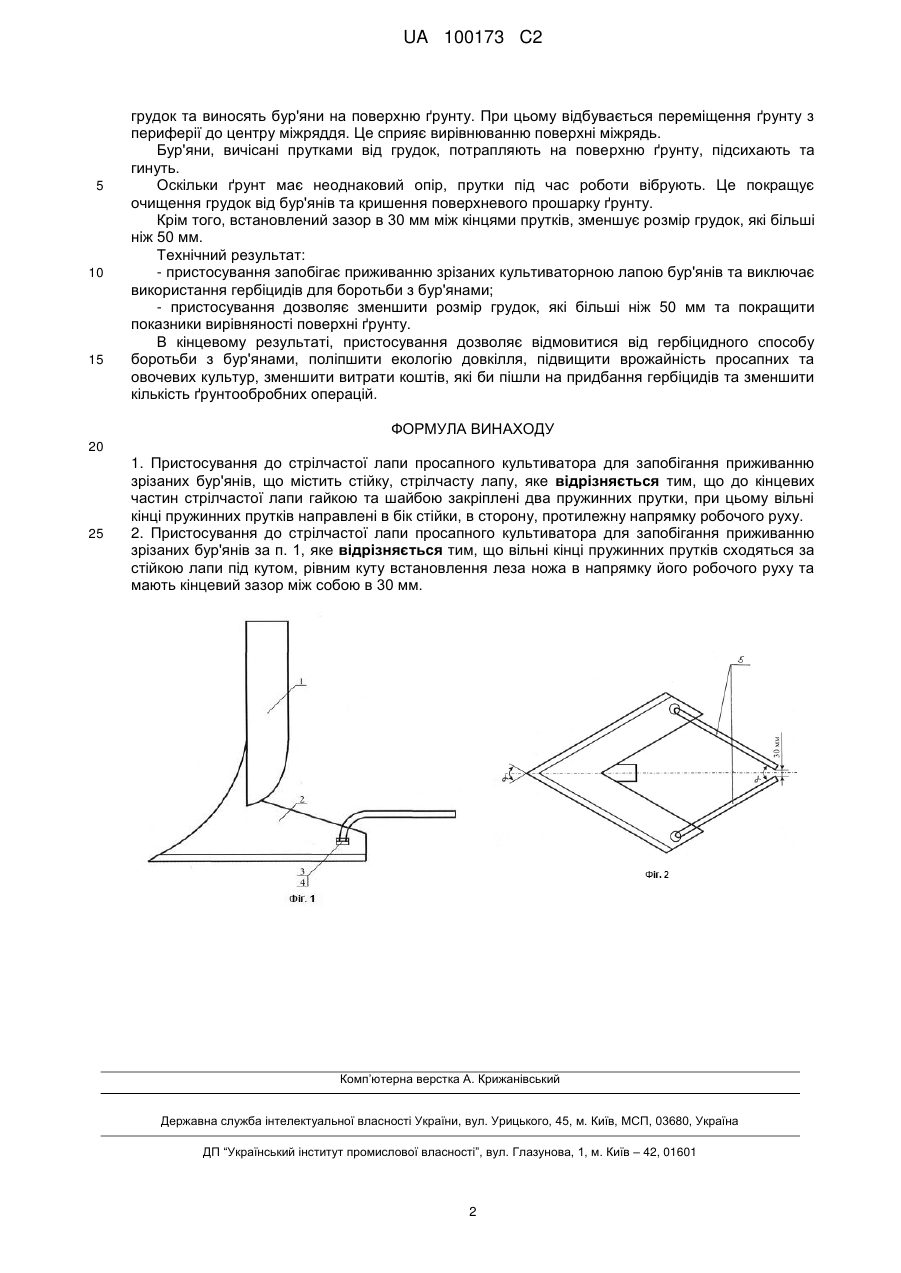

Реферат: Заявлене пристосування до стрілчастої лапи просапного культиватора для запобігання приживанню зрізаних бур'янів, що містить стійку та стрілчасту лапу. До кінцевих частин стрілчастої лапи гайкою та шайбою кріпляться два пружинних прутки. Вільні кінці пружинних прутків направлені в бік стійки, в сторону, протилежну напрямку робочого руху. UA 100173 C2 (12) UA 100173 C2 UA 100173 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі сільського господарства, до машин для обробітку ґрунту, а саме до просапних культиваторів. Міжрядний обробіток просапних культур, зокрема овочевих, проводиться тоді, коли вологість ґрунту в міжряддях ще досить висока і знаходиться в межах 20-25 %. Насамперед це викликано тим, що виникає потреба зруйнувати поверхневу корку, яка має місце після поливу дощувальними машинами. Крім того, необхідно звести до мінімуму кількість грудок розміром більше ніж 50 мм. Проте культивація вологого ґрунту має небажане явище. Значна кількість підрізаних культиваторною лапою бур'янів, залишаючись в ґрунті, приживається. Відомо робочий орган культиватора, що містить стояк та різальні лапи, які мають різну ширину захвату, а стійка оснащена пружиною кручення. В процесі обробітку ґрунту лапи робочого органа заглиблюються в ґрунт, розпушуючи його та підрізаючи корні бур'янів. При цьому одна із лап, яка має більшу ширину захвату, сприймає більший опір ґрунту і, завдяки цьому, стійка повертається навколо вертикальної осі. Пружина кручення, яка встановлена на стояку, повертає його в зворотне положення. Динамічна різниця величин діючих сил з боку ґрунту (через змінні властивості ґрунту) забезпечує постійний коливальний рух стояка лапи навколо вертикальної осі. Цим забезпечується зменшення залипання лап корінням бур'янів та покращення загальної якості обробітку ґрунту. [Патент на корисну модель № 53583 МПК 2009 А01В 13/00]. Недоліком таких робочих органів є висока енергоємність робочого процесу, складність конструкції робочого органа, до якої входить пружина кручення. Пружина, працюючи в області циклічних навантажень, швидко виходить з ладу. Крім того, лапа, постійно змінюючи своє положення в ґрунті, може пропустити бур'ян та не зрізати його. Крім того, зрізані бур'яни, залишаючись в ґрунті, знову приживаються. Відомо культиватор навісний для високостеблових культур КРВН 5,6, вибраний як аналог, який призначений для міжрядної обробки просапних культур, що включає, також, підрізку бур'янів та розпушування ґрунту в міжряддях. (Культиватор навесной для високостебельних культур КРВН -5,6. Паспорт КРН 46.000ПС). Цей культиватор являє собою навісну машину, яка складається з бруса, на якому кріпляться замок автозчеплення, два несучих колеса, секції робочих органів та транспортне пристосування. Секції робочих органів встановлюються на брусі. На кожній секції можна встановити від одного до чотирьох робочих органів, наприклад стрілчастих лап. До недоліків цього культиватора можна віднести те, що зрізані бур'яни не виносяться на поверхню ґрунту, а залишаючись в ґрунті, знову приживаються. Щоб уникнути цього небажаного явища, пропонується пристосування до стрілчастої культиваторної лапи, яке б запобігало приживанню бур'янів та покращувало б показник вирівняності поверхні ґрунту. Задачею винаходу є зменшення приживання зрізаних бур'янів за рахунок виносу їх на поверхню ґрунту, де вони підсихають та гинуть. Одночасно з підрізкою бур'янів відбувається зменшення кількості грудок, більших ніж 50 мм. Поставлена задача вирішується тим, що пристосування до стрілчастої лапи просапного культиватора для запобігання приживанню зрізаних бур'янів, що містить стійку, стрілчасту лапу, згідно з винаходом, до кінцевих частин стрілчастої лапи гайкою та шайбою кріпляться два пружинних прутки, при цьому вільні кінці пружинних прутків направлені в бік стійки, в сторону, протилежну напрямку робочого руху. Поставлена задача вирішується також тим, що вільні кінці пружинних прутків сходяться за стійкою лапи під кутом, рівним куту встановлення леза ножа в напрямку його робочого руху та мають кінцевий зазор між собою в 30 мм. Конструкція пристосування до стрілчастої лапи пояснюється кресленням. До стійки 1 кріпиться стрілчаста лапа 2. До кінців лапи гайками 3 та шайбами 4 кріпляться два пружинних прутки 5 довжиною до 250 мм та діаметром 12 мм. Для цього на кінцях лапи свердляться отвори діаметром 12,5 мм. Вільні кінці пружинних прутків направлені в бік стійки, в сторону, протилежну напрямку руху культиваторної лапи. Кут сходження кінців пружинних прутків дорівнює куту встановлення леза ножа лапи, а зазор між кінцями прутків встановлюється рівним 30 мм. Пристосування до стрілчастої лапи просапного культиватора працює наступним чином. Під час руху агрегату стрілчаста лапа підрізає бур'яни. Пружинні прутки за стійкою лапи порушують зв'язок кореневої системи підрізаних бур'янів з грудками ґрунту, вичісують їх від 1 UA 100173 C2 5 10 15 грудок та виносять бур'яни на поверхню ґрунту. При цьому відбувається переміщення ґрунту з периферії до центру міжряддя. Це сприяє вирівнюванню поверхні міжрядь. Бур'яни, вичісані прутками від грудок, потрапляють на поверхню ґрунту, підсихають та гинуть. Оскільки ґрунт має неоднаковий опір, прутки під час роботи вібрують. Це покращує очищення грудок від бур'янів та кришення поверхневого прошарку ґрунту. Крім того, встановлений зазор в 30 мм між кінцями прутків, зменшує розмір грудок, які більші ніж 50 мм. Технічний результат: - пристосування запобігає приживанню зрізаних культиваторною лапою бур'янів та виключає використання гербіцидів для боротьби з бур'янами; - пристосування дозволяє зменшити розмір грудок, які більші ніж 50 мм та покращити показники вирівняності поверхні ґрунту. В кінцевому результаті, пристосування дозволяє відмовитися від гербіцидного способу боротьби з бур'янами, поліпшити екологію довкілля, підвищити врожайність просапних та овочевих культур, зменшити витрати коштів, які би пішли на придбання гербіцидів та зменшити кількість ґрунтообробних операцій. ФОРМУЛА ВИНАХОДУ 20 25 1. Пристосування до стрілчастої лапи просапного культиватора для запобігання приживанню зрізаних бур'янів, що містить стійку, стрілчасту лапу, яке відрізняється тим, що до кінцевих частин стрілчастої лапи гайкою та шайбою закріплені два пружинних прутки, при цьому вільні кінці пружинних прутків направлені в бік стійки, в сторону, протилежну напрямку робочого руху. 2. Пристосування до стрілчастої лапи просапного культиватора для запобігання приживанню зрізаних бур'янів за п. 1, яке відрізняється тим, що вільні кінці пружинних прутків сходяться за стійкою лапи під кутом, рівним куту встановлення леза ножа в напрямку його робочого руху та мають кінцевий зазор між собою в 30 мм. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
