Прокладка для головки блока циліндрів двигуна внутрішнього згоряння

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 52616

Опубліковано: 25.08.2010

Автори: Бажанов Олександр Іванович, Дорофєєв Віталій Степанович, Мацей Руслан Опанасович, Оргиян Олександр Андрійович

Завантажити PDF файл.

Формула / Реферат

Прокладка для головки блока циліндрів двигуна внутрішнього згоряння, що виконана у вигляді армованої пластини з м'якого матеріалу з отворами для камери згоряння і каналів для охолоджуючої рідини, яка відрізняється тим, що армована пластина виконана з екологічно чистого матеріалу, по кромці отвору для камери згоряння установлена обкладка з м'якого металу, а по кромках кожного отвору для каналів охолоджуючої рідини установлені ущільнювальні манжети, при цьому кожна ущільнювальна манжета з боку отвору для каналу охолоджуючої рідини має форму тіла обертання з кромкою, що сходить нанівець, а з боку обкладки з м'якого металу має поверхню щільного стикання.

Текст

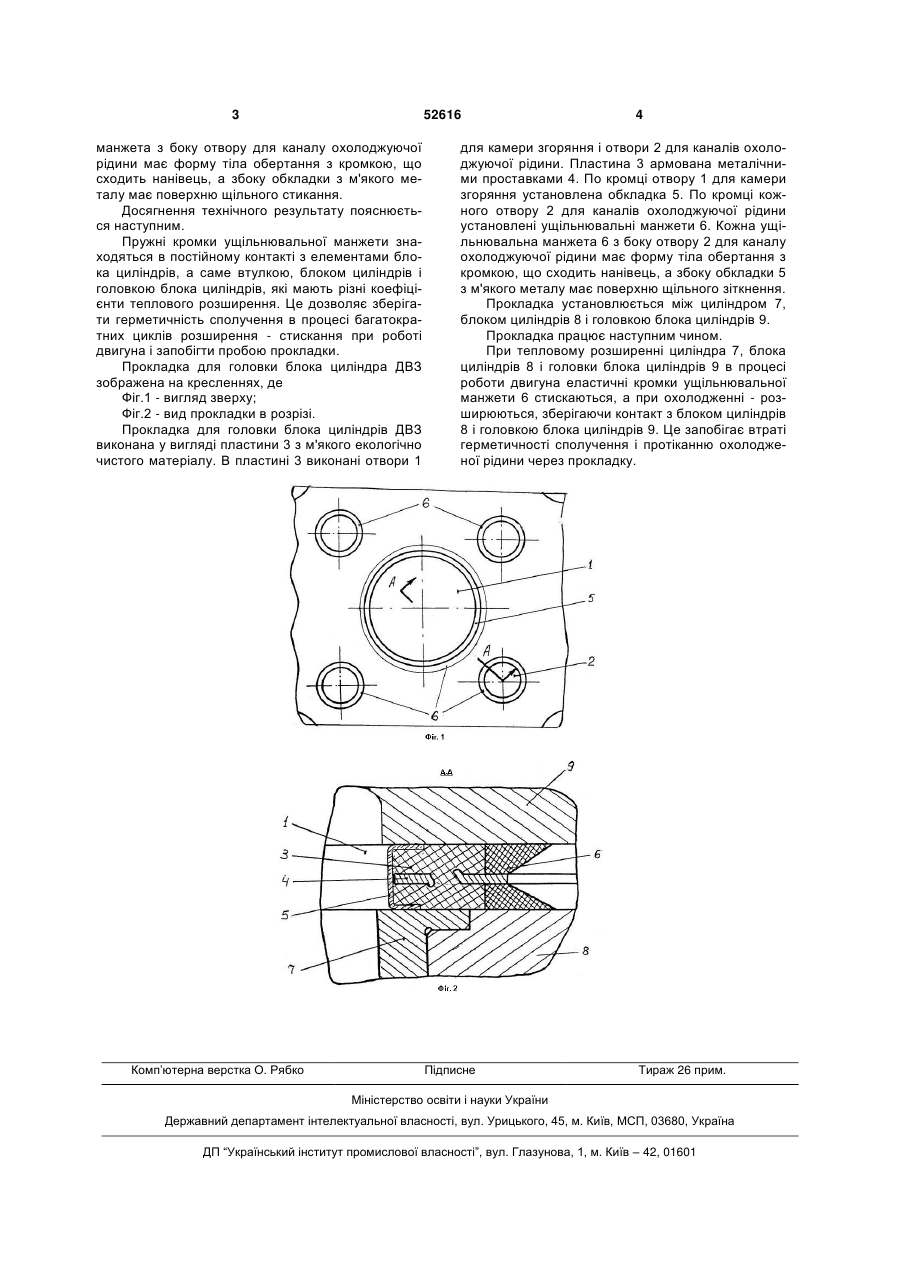

Прокладка для головки блока циліндрів двигуна внутрішнього згоряння, що виконана у вигляді 3 52616 манжета з боку отвору для каналу охолоджуючої рідини має форму тіла обертання з кромкою, що сходить нанівець, а збоку обкладки з м'якого металу має поверхню щільного стикання. Досягнення технічного результату пояснюється наступним. Пружні кромки ущільнювальної манжети знаходяться в постійному контакті з елементами блока циліндрів, а саме втулкою, блоком циліндрів і головкою блока циліндрів, які мають різні коефіцієнти теплового розширення. Це дозволяє зберігати герметичність сполучення в процесі багатократних циклів розширення - стискання при роботі двигуна і запобігти пробою прокладки. Прокладка для головки блока циліндра ДВЗ зображена на кресленнях, де Фіг.1 - вигляд зверху; Фіг.2 - вид прокладки в розрізі. Прокладка для головки блока циліндрів ДВЗ виконана у вигляді пластини 3 з м'якого екологічно чистого матеріалу. В пластині 3 виконані отвори 1 Комп’ютерна верстка О. Рябко 4 для камери згоряння і отвори 2 для каналів охолоджуючої рідини. Пластина 3 армована металічними проставками 4. По кромці отвору 1 для камери згоряння установлена обкладка 5. По кромці кожного отвору 2 для каналів охолоджуючої рідини установлені ущільнювальні манжети 6. Кожна ущільнювальна манжета 6 з боку отвору 2 для каналу охолоджуючої рідини має форму тіла обертання з кромкою, що сходить нанівець, а збоку обкладки 5 з м'якого металу має поверхню щільного зіткнення. Прокладка установлюється між циліндром 7, блоком циліндрів 8 і головкою блока циліндрів 9. Прокладка працює наступним чином. При тепловому розширенні циліндра 7, блока циліндрів 8 і головки блока циліндрів 9 в процесі роботи двигуна еластичні кромки ущільнювальної манжети 6 стискаються, а при охолодженні - розширюються, зберігаючи контакт з блоком циліндрів 8 і головкою блока циліндрів 9. Це запобігає втраті герметичності сполучення і протіканню охолодженої рідини через прокладку. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cylinder head gasket of combustion engine

Автори англійською

Dorofieiev Vitalii Stepanovych, Bazhanov Oleksandr Ivanovych, Orhiian Oleksandr Andriiovych, Matsei Ruslan Opanasovych

Назва патенту російською

Прокладка для головки блока цилиндров двигателя внутреннего сгорания

Автори російською

Дорофеев Виталий Степанович, Бажанов Александр Иванович, Оргиян Александр Андреевич, Мацей Руслан Афанасиевич

МПК / Мітки

МПК: F02F 11/00

Мітки: головки, внутрішнього, прокладка, двигуна, блока, згоряння, циліндрів
