Пристрій косаркового пальця, спосіб виготовлення пальця косарки та брус косарки механізму косарки з пальцевим брусом сільськогосподарської машини

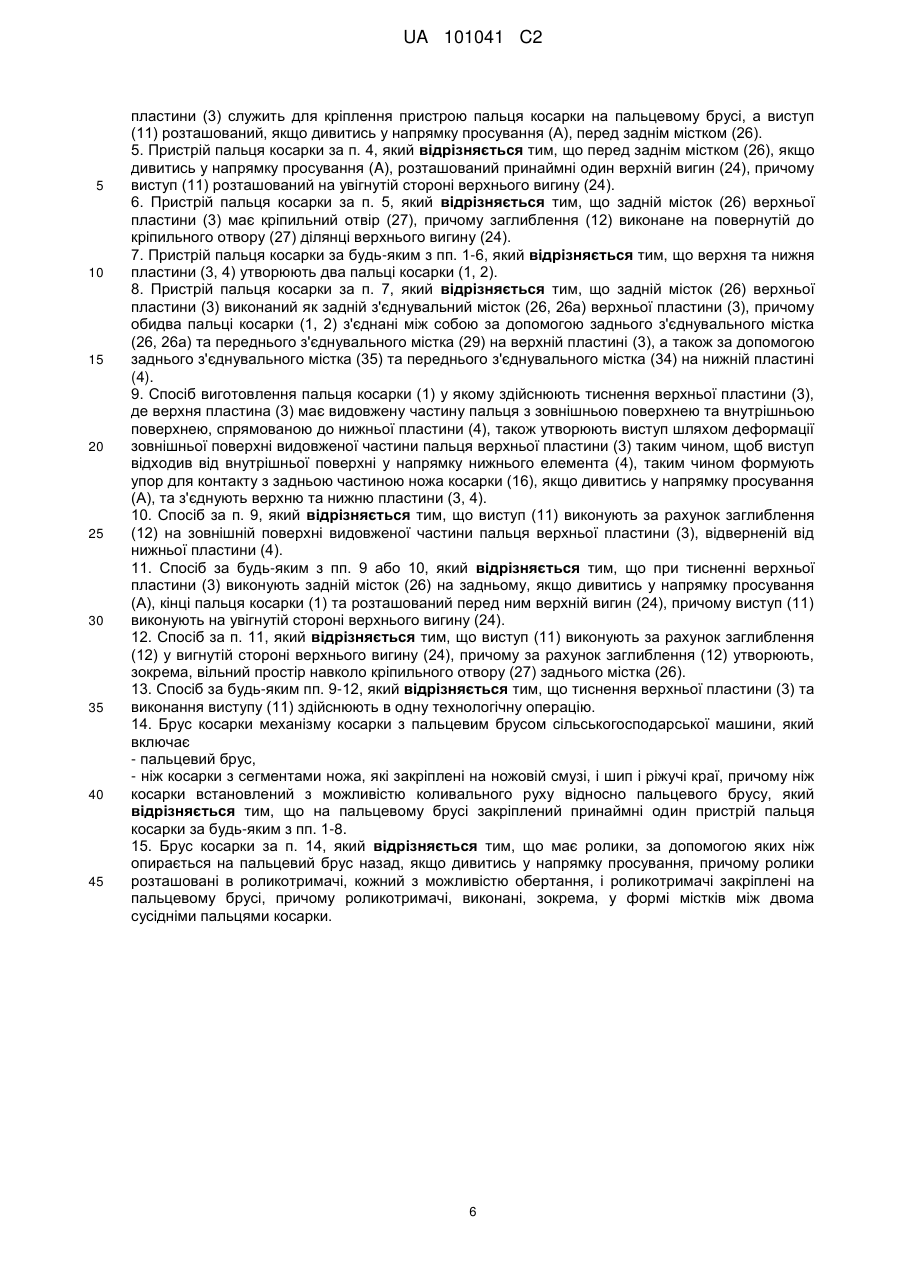

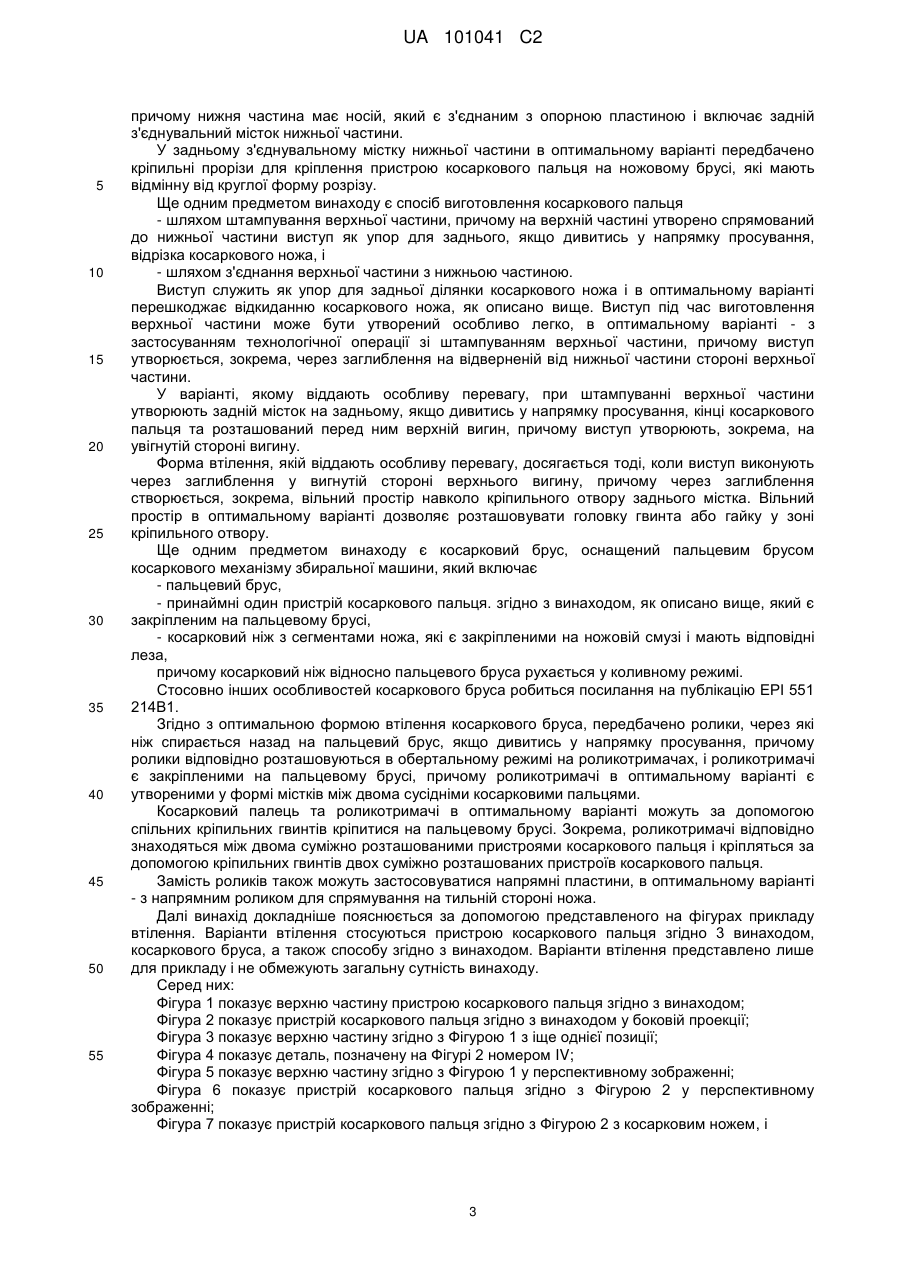

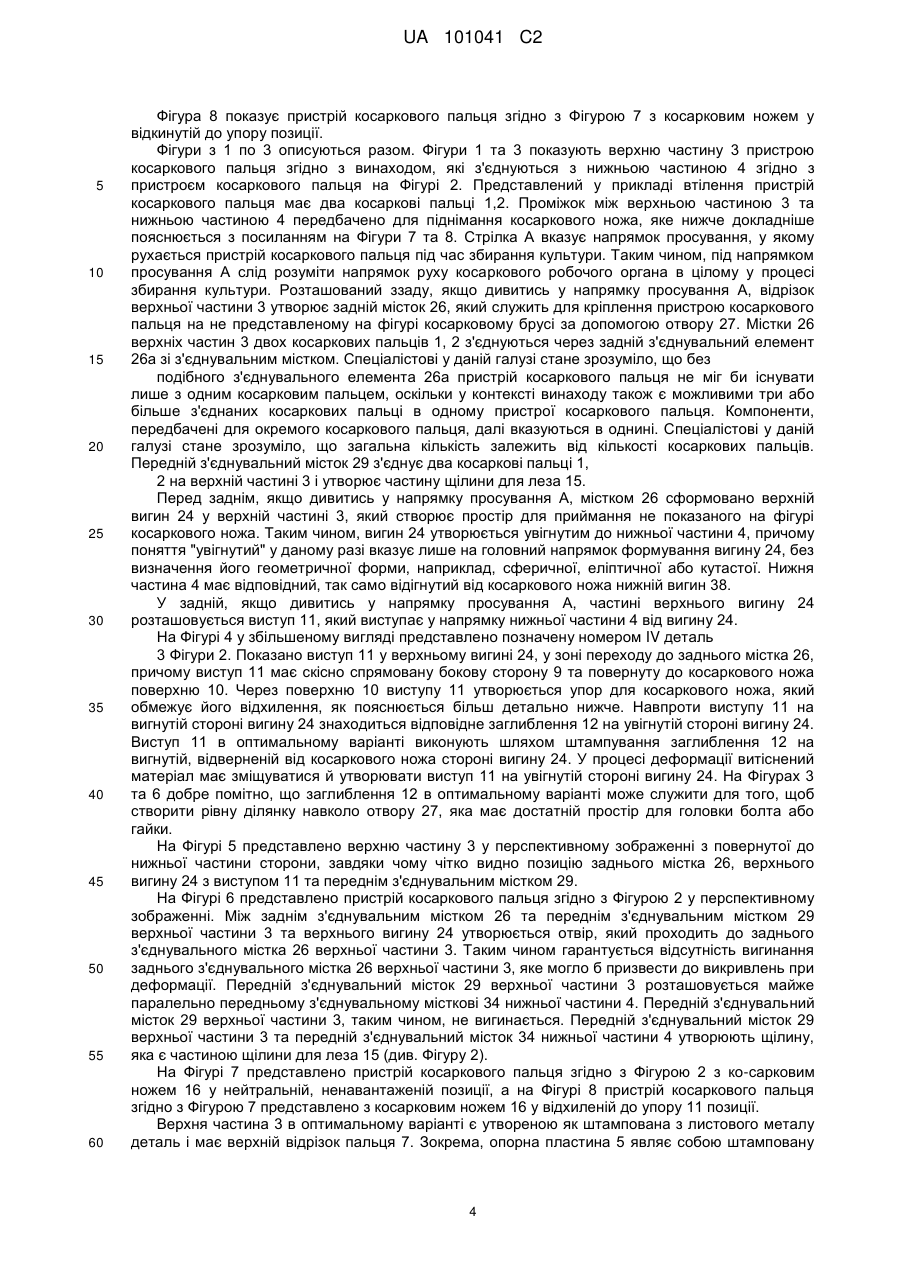

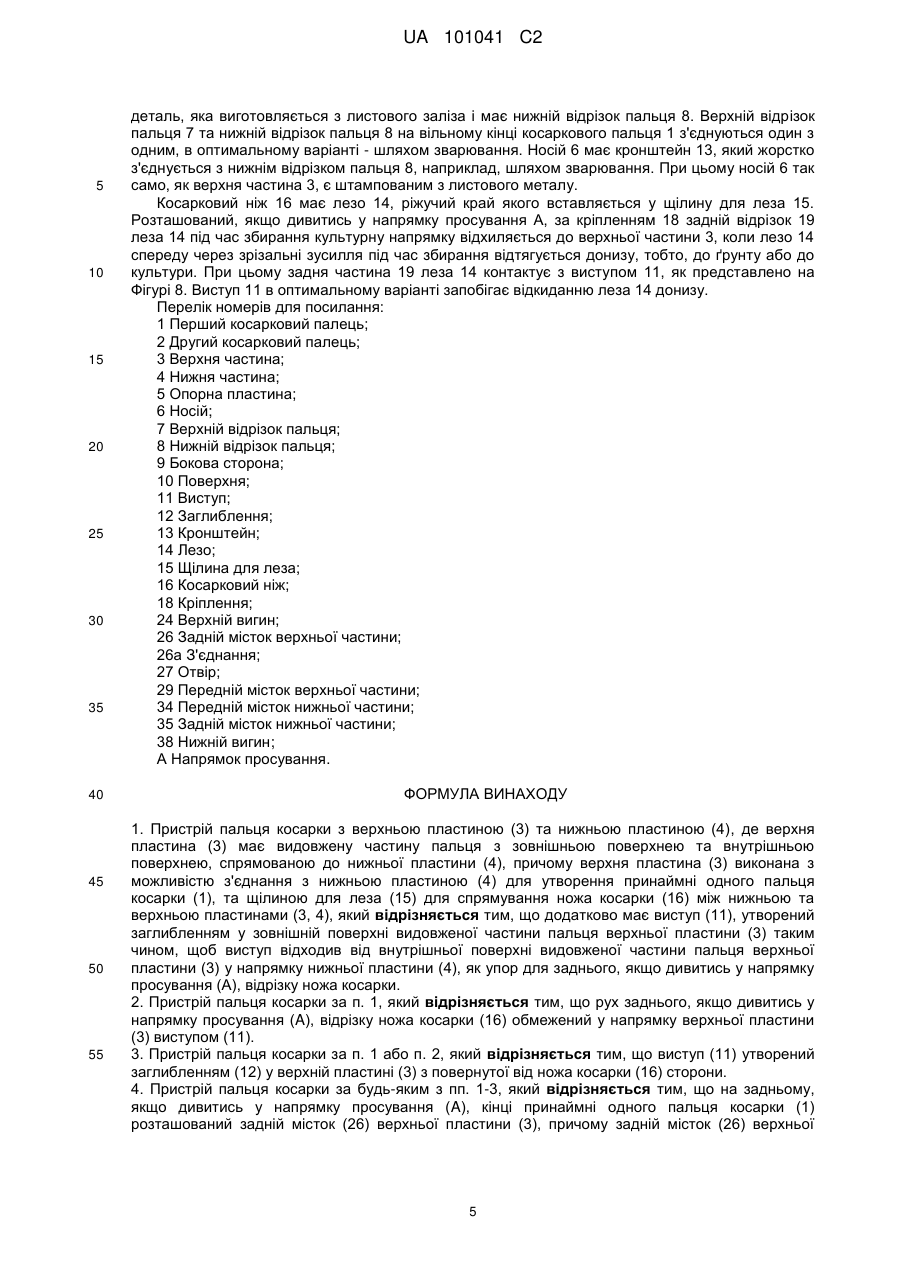

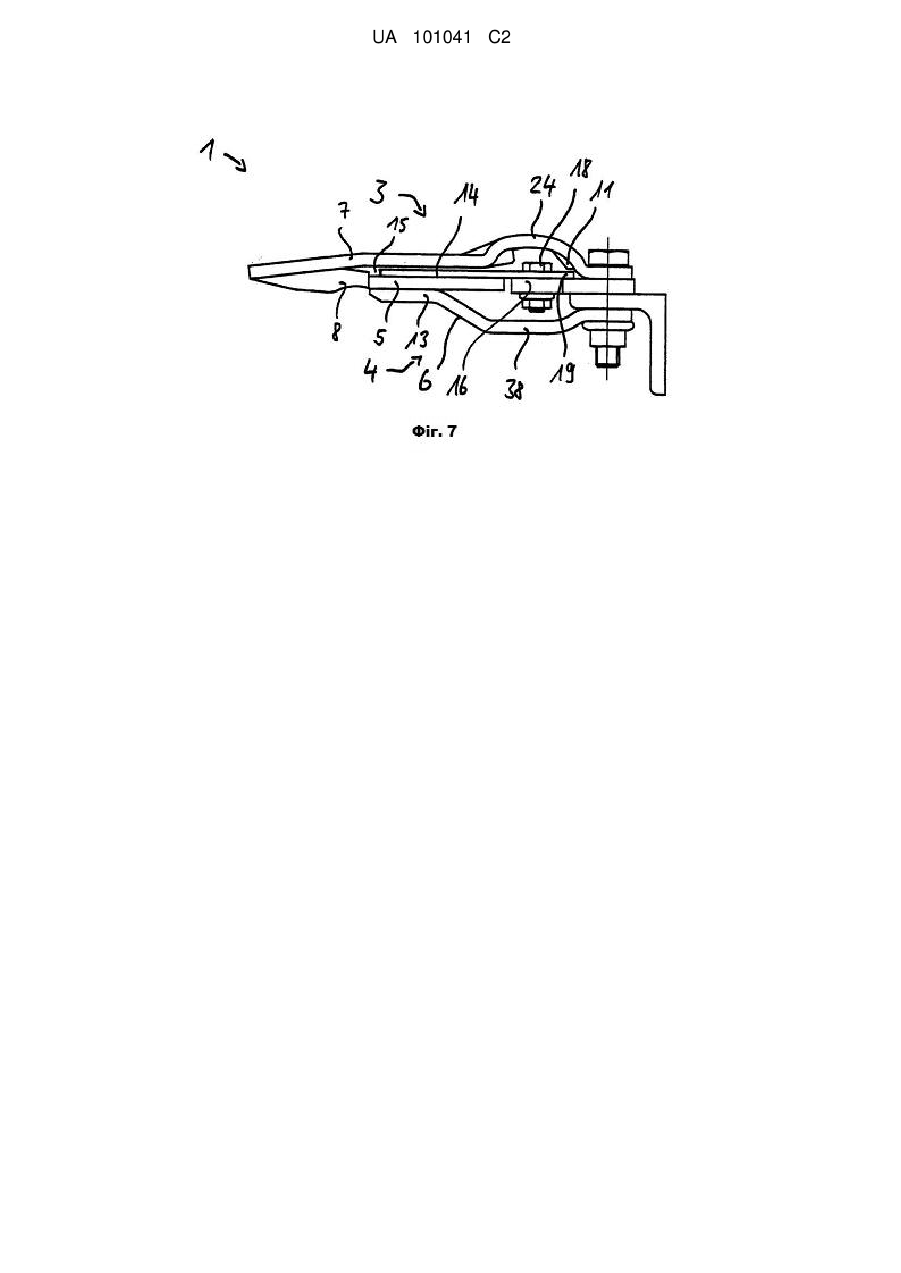

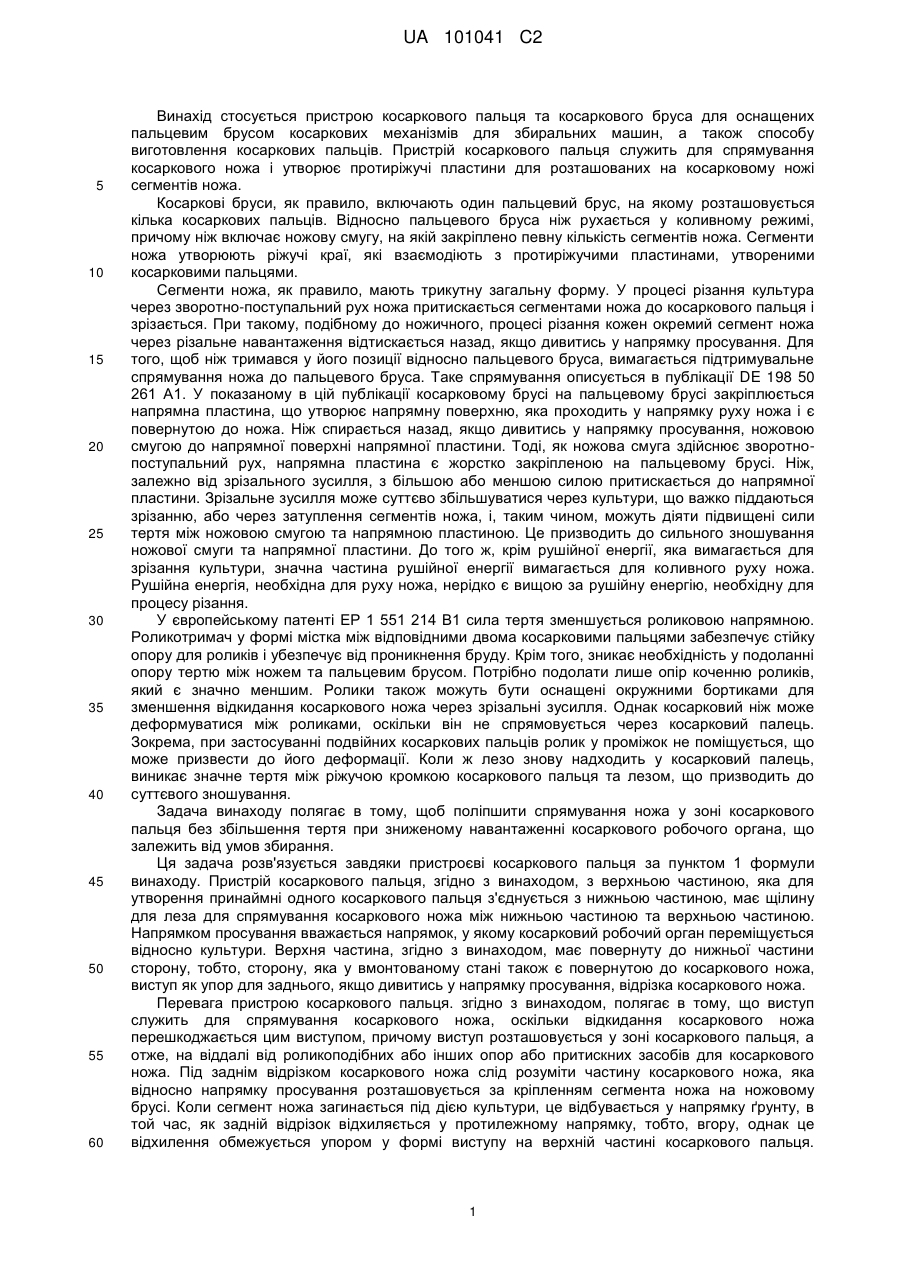

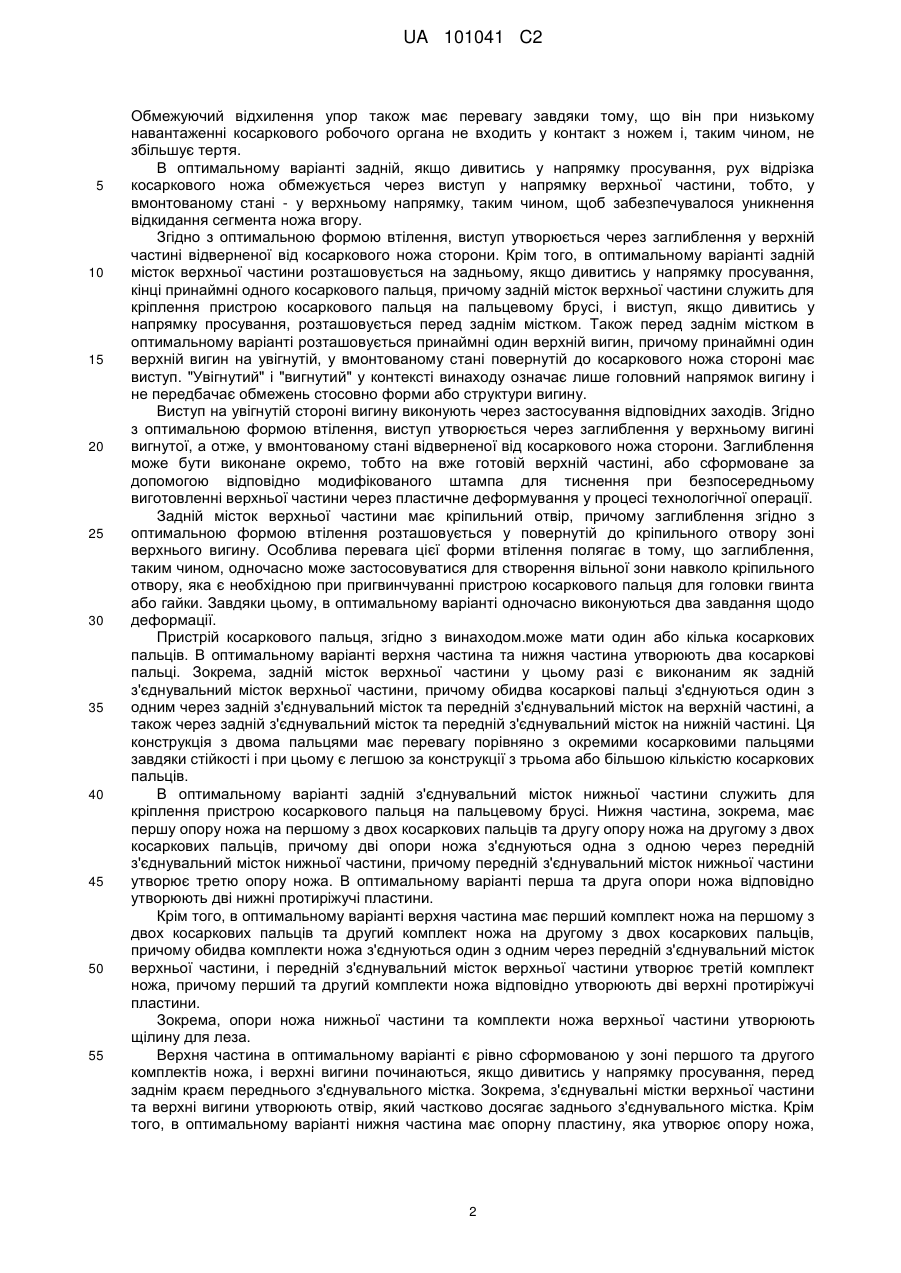

Реферат: Пристрій пальця косарки має верхню пластину (3) та нижню пластину (4), де верхня пластина (3) має видовжену частину пальця з зовнішньою поверхнею та внутрішньою поверхнею, спрямованою до нижньої пластини (4). При цьому верхня пластина (3) виконана з можливістю з'єднання з нижньою пластиною (4) для утворення принаймні одного пальця косарки (1), та щілиною для леза (15) для спрямування ножа косарки (16) між нижньою та верхньою пластинами (3, 4). Додатково пристрій має виступ (11), утворений заглибленням у зовнішній поверхні видовженої частини пальця верхньої пластини (3) таким чином, щоб виступ відходив від внутрішньої поверхні видовженої частини пальця верхньої пластини (3) у напрямку нижньої пластини (4). Спосіб виготовлення пальця косарки (1) здійснюють тисненням верхньої пластини (3). Також утворюють виступ шляхом деформації зовнішньої поверхні видовженої частини пальця верхньої пластини (3) таким чином, щоб виступ відходив від внутрішньої поверхні у напрямку нижнього елемента (4), таким чином формуючи упор для контакту з задньою частиною ножа косарки (16). Брус косарки механізму косарки з пальцевим брусом сільськогосподарської машини включає пальцевий брус та ніж косарки з сегментами ножа. UA 101041 C2 (12) UA 101041 C2 UA 101041 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою косаркового пальця та косаркового бруса для оснащених пальцевим брусом косаркових механізмів для збиральних машин, а також способу виготовлення косаркових пальців. Пристрій косаркового пальця служить для спрямування косаркового ножа і утворює протиріжучі пластини для розташованих на косарковому ножі сегментів ножа. Косаркові бруси, як правило, включають один пальцевий брус, на якому розташовується кілька косаркових пальців. Відносно пальцевого бруса ніж рухається у коливному режимі, причому ніж включає ножову смугу, на якій закріплено певну кількість сегментів ножа. Сегменти ножа утворюють ріжучі краї, які взаємодіють з протиріжучими пластинами, утвореними косарковими пальцями. Сегменти ножа, як правило, мають трикутну загальну форму. У процесі різання культура через зворотно-поступальний рух ножа притискається сегментами ножа до косаркового пальця і зрізається. При такому, подібному до ножичного, процесі різання кожен окремий сегмент ножа через різальне навантаження відтискається назад, якщо дивитись у напрямку просування. Для того, щоб ніж тримався у його позиції відносно пальцевого бруса, вимагається підтримувальне спрямування ножа до пальцевого бруса. Таке спрямування описується в публікації DE 198 50 261 А1. У показаному в цій публікації косарковому брусі на пальцевому брусі закріплюється напрямна пластина, що утворює напрямну поверхню, яка проходить у напрямку руху ножа і є повернутою до ножа. Ніж спирається назад, якщо дивитись у напрямку просування, ножовою смугою до напрямної поверхні напрямної пластини. Тоді, як ножова смуга здійснює зворотнопоступальний рух, напрямна пластина є жорстко закріпленою на пальцевому брусі. Ніж, залежно від зрізального зусилля, з більшою або меншою силою притискається до напрямної пластини. Зрізальне зусилля може суттєво збільшуватися через культури, що важко піддаються зрізанню, або через затуплення сегментів ножа, і, таким чином, можуть діяти підвищені сили тертя між ножовою смугою та напрямною пластиною. Це призводить до сильного зношування ножової смуги та напрямної пластини. До того ж, крім рушійної енергії, яка вимагається для зрізання культури, значна частина рушійної енергії вимагається для коливного руху ножа. Рушійна енергія, необхідна для руху ножа, нерідко є вищою за рушійну енергію, необхідну для процесу різання. У європейському патенті ЕР 1 551 214 В1 сила тертя зменшується роликовою напрямною. Роликотримач у формі містка між відповідними двома косарковими пальцями забезпечує стійку опору для роликів і убезпечує від проникнення бруду. Крім того, зникає необхідність у подоланні опору тертю між ножем та пальцевим брусом. Потрібно подолати лише опір коченню роликів, який є значно меншим. Ролики також можуть бути оснащені окружними бортиками для зменшення відкидання косаркового ножа через зрізальні зусилля. Однак косарковий ніж може деформуватися між роликами, оскільки він не спрямовується через косарковий палець. Зокрема, при застосуванні подвійних косаркових пальців ролик у проміжок не поміщується, що може призвести до його деформації. Коли ж лезо знову надходить у косарковий палець, виникає значне тертя між ріжучою кромкою косаркового пальця та лезом, що призводить до суттєвого зношування. Задача винаходу полягає в тому, щоб поліпшити спрямування ножа у зоні косаркового пальця без збільшення тертя при зниженому навантаженні косаркового робочого органа, що залежить від умов збирання. Ця задача розв'язується завдяки пристроєві косаркового пальця за пунктом 1 формули винаходу. Пристрій косаркового пальця, згідно з винаходом, з верхньою частиною, яка для утворення принаймні одного косаркового пальця з'єднується з нижньою частиною, має щілину для леза для спрямування косаркового ножа між нижньою частиною та верхньою частиною. Напрямком просування вважається напрямок, у якому косарковий робочий орган переміщується відносно культури. Верхня частина, згідно з винаходом, має повернуту до нижньої частини сторону, тобто, сторону, яка у вмонтованому стані також є повернутою до косаркового ножа, виступ як упор для заднього, якщо дивитись у напрямку просування, відрізка косаркового ножа. Перевага пристрою косаркового пальця. згідно з винаходом, полягає в тому, що виступ служить для спрямування косаркового ножа, оскільки відкидання косаркового ножа перешкоджається цим виступом, причому виступ розташовується у зоні косаркового пальця, а отже, на віддалі від роликоподібних або інших опор або притискних засобів для косаркового ножа. Під заднім відрізком косаркового ножа слід розуміти частину косаркового ножа, яка відносно напрямку просування розташовується за кріпленням сегмента ножа на ножовому брусі. Коли сегмент ножа загинається під дією культури, це відбувається у напрямку ґрунту, в той час, як задній відрізок відхиляється у протилежному напрямку, тобто, вгору, однак це відхилення обмежується упором у формі виступу на верхній частині косаркового пальця. 1 UA 101041 C2 5 10 15 20 25 30 35 40 45 50 55 Обмежуючий відхилення упор також має перевагу завдяки тому, що він при низькому навантаженні косаркового робочого органа не входить у контакт з ножем і, таким чином, не збільшує тертя. В оптимальному варіанті задній, якщо дивитись у напрямку просування, рух відрізка косаркового ножа обмежується через виступ у напрямку верхньої частини, тобто, у вмонтованому стані - у верхньому напрямку, таким чином, щоб забезпечувалося уникнення відкидання сегмента ножа вгору. Згідно з оптимальною формою втілення, виступ утворюється через заглиблення у верхній частині відверненої від косаркового ножа сторони. Крім того, в оптимальному варіанті задній місток верхньої частини розташовується на задньому, якщо дивитись у напрямку просування, кінці принаймні одного косаркового пальця, причому задній місток верхньої частини служить для кріплення пристрою косаркового пальця на пальцевому брусі, і виступ, якщо дивитись у напрямку просування, розташовується перед заднім містком. Також перед заднім містком в оптимальному варіанті розташовується принаймні один верхній вигин, причому принаймні один верхній вигин на увігнутій, у вмонтованому стані повернутій до косаркового ножа стороні має виступ. "Увігнутий" і "вигнутий" у контексті винаходу означає лише головний напрямок вигину і не передбачає обмежень стосовно форми або структури вигину. Виступ на увігнутій стороні вигину виконують через застосування відповідних заходів. Згідно з оптимальною формою втілення, виступ утворюється через заглиблення у верхньому вигині вигнутої, а отже, у вмонтованому стані відверненої від косаркового ножа сторони. Заглиблення може бути виконане окремо, тобто на вже готовій верхній частині, або сформоване за допомогою відповідно модифікованого штампа для тиснення при безпосередньому виготовленні верхньої частини через пластичне деформування у процесі технологічної операції. Задній місток верхньої частини має кріпильний отвір, причому заглиблення згідно з оптимальною формою втілення розташовується у повернутій до кріпильного отвору зоні верхнього вигину. Особлива перевага цієї форми втілення полягає в тому, що заглиблення, таким чином, одночасно може застосовуватися для створення вільної зони навколо кріпильного отвору, яка є необхідною при пригвинчуванні пристрою косаркового пальця для головки гвинта або гайки. Завдяки цьому, в оптимальному варіанті одночасно виконуються два завдання щодо деформації. Пристрій косаркового пальця, згідно з винаходом.може мати один або кілька косаркових пальців. В оптимальному варіанті верхня частина та нижня частина утворюють два косаркові пальці. Зокрема, задній місток верхньої частини у цьому разі є виконаним як задній з'єднувальний місток верхньої частини, причому обидва косаркові пальці з'єднуються один з одним через задній з'єднувальний місток та передній з'єднувальний місток на верхній частині, а також через задній з'єднувальний місток та передній з'єднувальний місток на нижній частині. Ця конструкція з двома пальцями має перевагу порівняно з окремими косарковими пальцями завдяки стійкості і при цьому є легшою за конструкції з трьома або більшою кількістю косаркових пальців. В оптимальному варіанті задній з'єднувальний місток нижньої частини служить для кріплення пристрою косаркового пальця на пальцевому брусі. Нижня частина, зокрема, має першу опору ножа на першому з двох косаркових пальців та другу опору ножа на другому з двох косаркових пальців, причому дві опори ножа з'єднуються одна з одною через передній з'єднувальний місток нижньої частини, причому передній з'єднувальний місток нижньої частини утворює третю опору ножа. В оптимальному варіанті перша та друга опори ножа відповідно утворюють дві нижні протиріжучі пластини. Крім того, в оптимальному варіанті верхня частина має перший комплект ножа на першому з двох косаркових пальців та другий комплект ножа на другому з двох косаркових пальців, причому обидва комплекти ножа з'єднуються один з одним через передній з'єднувальний місток верхньої частини, і передній з'єднувальний місток верхньої частини утворює третій комплект ножа, причому перший та другий комплекти ножа відповідно утворюють дві верхні протиріжучі пластини. Зокрема, опори ножа нижньої частини та комплекти ножа верхньої частини утворюють щілину для леза. Верхня частина в оптимальному варіанті є рівно сформованою у зоні першого та другого комплектів ножа, і верхні вигини починаються, якщо дивитись у напрямку просування, перед заднім краєм переднього з'єднувального містка. Зокрема, з'єднувальні містки верхньої частини та верхні вигини утворюють отвір, який частково досягає заднього з'єднувального містка. Крім того, в оптимальному варіанті нижня частина має опорну пластину, яка утворює опору ножа, 2 UA 101041 C2 5 10 15 20 25 30 35 40 45 50 55 причому нижня частина має носій, який є з'єднаним з опорною пластиною і включає задній з'єднувальний місток нижньої частини. У задньому з'єднувальному містку нижньої частини в оптимальному варіанті передбачено кріпильні прорізи для кріплення пристрою косаркового пальця на ножовому брусі, які мають відмінну від круглої форму розрізу. Ще одним предметом винаходу є спосіб виготовлення косаркового пальця - шляхом штампування верхньої частини, причому на верхній частині утворено спрямований до нижньої частини виступ як упор для заднього, якщо дивитись у напрямку просування, відрізка косаркового ножа, і - шляхом з'єднання верхньої частини з нижньою частиною. Виступ служить як упор для задньої ділянки косаркового ножа і в оптимальному варіанті перешкоджає відкиданню косаркового ножа, як описано вище. Виступ під час виготовлення верхньої частини може бути утворений особливо легко, в оптимальному варіанті - з застосуванням технологічної операції зі штампуванням верхньої частини, причому виступ утворюється, зокрема, через заглиблення на відверненій від нижньої частини стороні верхньої частини. У варіанті, якому віддають особливу перевагу, при штампуванні верхньої частини утворюють задній місток на задньому, якщо дивитись у напрямку просування, кінці косаркового пальця та розташований перед ним верхній вигин, причому виступ утворюють, зокрема, на увігнутій стороні вигину. Форма втілення, якій віддають особливу перевагу, досягається тоді, коли виступ виконують через заглиблення у вигнутій стороні верхнього вигину, причому через заглиблення створюється, зокрема, вільний простір навколо кріпильного отвору заднього містка. Вільний простір в оптимальному варіанті дозволяє розташовувати головку гвинта або гайку у зоні кріпильного отвору. Ще одним предметом винаходу є косарковий брус, оснащений пальцевим брусом косаркового механізму збиральної машини, який включає - пальцевий брус, - принаймні один пристрій косаркового пальця. згідно з винаходом, як описано вище, який є закріпленим на пальцевому брусі, - косарковий ніж з сегментами ножа, які є закріпленими на ножовій смузі і мають відповідні леза, причому косарковий ніж відносно пальцевого бруса рухається у коливному режимі. Стосовно інших особливостей косаркового бруса робиться посилання на публікацію ЕРІ 551 214В1. Згідно з оптимальною формою втілення косаркового бруса, передбачено ролики, через які ніж спирається назад на пальцевий брус, якщо дивитись у напрямку просування, причому ролики відповідно розташовуються в обертальному режимі на роликотримачах, і роликотримачі є закріпленими на пальцевому брусі, причому роликотримачі в оптимальному варіанті є утвореними у формі містків між двома сусідніми косарковими пальцями. Косарковий палець та роликотримачі в оптимальному варіанті можуть за допомогою спільних кріпильних гвинтів кріпитися на пальцевому брусі. Зокрема, роликотримачі відповідно знаходяться між двома суміжно розташованими пристроями косаркового пальця і кріпляться за допомогою кріпильних гвинтів двох суміжно розташованих пристроїв косаркового пальця. Замість роликів також можуть застосовуватися напрямні пластини, в оптимальному варіанті - з напрямним роликом для спрямування на тильній стороні ножа. Далі винахід докладніше пояснюється за допомогою представленого на фігурах прикладу втілення. Варіанти втілення стосуються пристрою косаркового пальця згідно 3 винаходом, косаркового бруса, а також способу згідно з винаходом. Варіанти втілення представлено лише для прикладу і не обмежують загальну сутність винаходу. Серед них: Фігура 1 показує верхню частину пристрою косаркового пальця згідно з винаходом; Фігура 2 показує пристрій косаркового пальця згідно з винаходом у боковій проекції; Фігура 3 показує верхню частину згідно з Фігурою 1 з іще однієї позиції; Фігура 4 показує деталь, позначену на Фігурі 2 номером IV; Фігура 5 показує верхню частину згідно з Фігурою 1 у перспективному зображенні; Фігура 6 показує пристрій косаркового пальця згідно з Фігурою 2 у перспективному зображенні; Фігура 7 показує пристрій косаркового пальця згідно з Фігурою 2 з косарковим ножем, і 3 UA 101041 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фігура 8 показує пристрій косаркового пальця згідно з Фігурою 7 з косарковим ножем у відкинутій до упору позиції. Фігури з 1 по 3 описуються разом. Фігури 1 та 3 показують верхню частину 3 пристрою косаркового пальця згідно з винаходом, які з'єднуються з нижньою частиною 4 згідно з пристроєм косаркового пальця на Фігурі 2. Представлений у прикладі втілення пристрій косаркового пальця має два косаркові пальці 1,2. Проміжок між верхньою частиною 3 та нижньою частиною 4 передбачено для піднімання косаркового ножа, яке нижче докладніше пояснюється з посиланням на Фігури 7 та 8. Стрілка А вказує напрямок просування, у якому рухається пристрій косаркового пальця під час збирання культури. Таким чином, під напрямком просування А слід розуміти напрямок руху косаркового робочого органа в цілому у процесі збирання культури. Розташований ззаду, якщо дивитись у напрямку просування А, відрізок верхньої частини 3 утворює задній місток 26, який служить для кріплення пристрою косаркового пальця на не представленому на фігурі косарковому брусі за допомогою отвору 27. Містки 26 верхніх частин 3 двох косаркових пальців 1, 2 з'єднуються через задній з'єднувальний елемент 26а зі з'єднувальним містком. Спеціалістові у даній галузі стане зрозуміло, що без подібного з'єднувального елемента 26а пристрій косаркового пальця не міг би існувати лише з одним косарковим пальцем, оскільки у контексті винаходу також є можливими три або більше з'єднаних косаркових пальці в одному пристрої косаркового пальця. Компоненти, передбачені для окремого косаркового пальця, далі вказуються в однині. Спеціалістові у даній галузі стане зрозуміло, що загальна кількість залежить від кількості косаркових пальців. Передній з'єднувальний місток 29 з'єднує два косаркові пальці 1, 2 на верхній частині 3 і утворює частину щілини для леза 15. Перед заднім, якщо дивитись у напрямку просування А, містком 26 сформовано верхній вигин 24 у верхній частині 3, який створює простір для приймання не показаного на фігурі косаркового ножа. Таким чином, вигин 24 утворюється увігнутим до нижньої частини 4, причому поняття "увігнутий" у даному разі вказує лише на головний напрямок формування вигину 24, без визначення його геометричної форми, наприклад, сферичної, еліптичної або кутастої. Нижня частина 4 має відповідний, так само відігнутий від косаркового ножа нижній вигин 38. У задній, якщо дивитись у напрямку просування А, частині верхнього вигину 24 розташовується виступ 11, який виступає у напрямку нижньої частини 4 від вигину 24. На Фігурі 4 у збільшеному вигляді представлено позначену номером IV деталь 3 Фігури 2. Показано виступ 11 у верхньому вигині 24, у зоні переходу до заднього містка 26, причому виступ 11 має скісно спрямовану бокову сторону 9 та повернуту до косаркового ножа поверхню 10. Через поверхню 10 виступу 11 утворюється упор для косаркового ножа, який обмежує його відхилення, як пояснюється більш детально нижче. Навпроти виступу 11 на вигнутій стороні вигину 24 знаходиться відповідне заглиблення 12 на увігнутій стороні вигину 24. Виступ 11 в оптимальному варіанті виконують шляхом штампування заглиблення 12 на вигнутій, відверненій від косаркового ножа стороні вигину 24. У процесі деформації витіснений матеріал має зміщуватися й утворювати виступ 11 на увігнутій стороні вигину 24. На Фігурах 3 та 6 добре помітно, що заглиблення 12 в оптимальному варіанті може служити для того, щоб створити рівну ділянку навколо отвору 27, яка має достатній простір для головки болта або гайки. На Фігурі 5 представлено верхню частину 3 у перспективному зображенні з повернутої до нижньої частини сторони, завдяки чому чітко видно позицію заднього містка 26, верхнього вигину 24 з виступом 11 та переднім з'єднувальним містком 29. На Фігурі 6 представлено пристрій косаркового пальця згідно з Фігурою 2 у перспективному зображенні. Між заднім з'єднувальним містком 26 та переднім з'єднувальним містком 29 верхньої частини 3 та верхнього вигину 24 утворюється отвір, який проходить до заднього з'єднувального містка 26 верхньої частини 3. Таким чином гарантується відсутність вигинання заднього з'єднувального містка 26 верхньої частини 3, яке могло б призвести до викривлень при деформації. Передній з'єднувальний місток 29 верхньої частини 3 розташовується майже паралельно передньому з'єднувальному місткові 34 нижньої частини 4. Передній з'єднувальний місток 29 верхньої частини 3, таким чином, не вигинається. Передній з'єднувальний місток 29 верхньої частини 3 та передній з'єднувальний місток 34 нижньої частини 4 утворюють щілину, яка є частиною щілини для леза 15 (див. Фігуру 2). На Фігурі 7 представлено пристрій косаркового пальця згідно з Фігурою 2 з ко-сарковим ножем 16 у нейтральній, ненавантаженій позиції, а на Фігурі 8 пристрій косаркового пальця згідно з Фігурою 7 представлено з косарковим ножем 16 у відхиленій до упору 11 позиції. Верхня частина 3 в оптимальному варіанті є утвореною як штампована з листового металу деталь і має верхній відрізок пальця 7. Зокрема, опорна пластина 5 являє собою штамповану 4 UA 101041 C2 5 10 15 20 25 30 35 40 45 50 55 деталь, яка виготовляється з листового заліза і має нижній відрізок пальця 8. Верхній відрізок пальця 7 та нижній відрізок пальця 8 на вільному кінці косаркового пальця 1 з'єднуються один з одним, в оптимальному варіанті - шляхом зварювання. Носій 6 має кронштейн 13, який жорстко з'єднується з нижнім відрізком пальця 8, наприклад, шляхом зварювання. При цьому носій 6 так само, як верхня частина 3, є штампованим з листового металу. Косарковий ніж 16 має лезо 14, ріжучий край якого вставляється у щілину для леза 15. Розташований, якщо дивитись у напрямку просування А, за кріпленням 18 задній відрізок 19 леза 14 під час збирання культурну напрямку відхиляється до верхньої частини 3, коли лезо 14 спереду через зрізальні зусилля під час збирання відтягується донизу, тобто, до ґрунту або до культури. При цьому задня частина 19 леза 14 контактує з виступом 11, як представлено на Фігурі 8. Виступ 11 в оптимальному варіанті запобігає відкиданню леза 14 донизу. Перелік номерів для посилання: 1 Перший косарковий палець; 2 Другий косарковий палець; 3 Верхня частина; 4 Нижня частина; 5 Опорна пластина; 6 Носій; 7 Верхній відрізок пальця; 8 Нижній відрізок пальця; 9 Бокова сторона; 10 Поверхня; 11 Виступ; 12 Заглиблення; 13 Кронштейн; 14 Лезо; 15 Щілина для леза; 16 Косарковий ніж; 18 Кріплення; 24 Верхній вигин; 26 Задній місток верхньої частини; 26а З'єднання; 27 Отвір; 29 Передній місток верхньої частини; 34 Передній місток нижньої частини; 35 Задній місток нижньої частини; 38 Нижній вигин; А Напрямок просування. ФОРМУЛА ВИНАХОДУ 1. Пристрій пальця косарки з верхньою пластиною (3) та нижньою пластиною (4), де верхня пластина (3) має видовжену частину пальця з зовнішньою поверхнею та внутрішньою поверхнею, спрямованою до нижньої пластини (4), причому верхня пластина (3) виконана з можливістю з'єднання з нижньою пластиною (4) для утворення принаймні одного пальця косарки (1), та щілиною для леза (15) для спрямування ножа косарки (16) між нижньою та верхньою пластинами (3, 4), який відрізняється тим, що додатково має виступ (11), утворений заглибленням у зовнішній поверхні видовженої частини пальця верхньої пластини (3) таким чином, щоб виступ відходив від внутрішньої поверхні видовженої частини пальця верхньої пластини (3) у напрямку нижньої пластини (4), як упор для заднього, якщо дивитись у напрямку просування (А), відрізку ножа косарки. 2. Пристрій пальця косарки за п. 1, який відрізняється тим, що рух заднього, якщо дивитись у напрямку просування (A), відрізку ножа косарки (16) обмежений у напрямку верхньої пластини (3) виступом (11). 3. Пристрій пальця косарки за п. 1 або п. 2, який відрізняється тим, що виступ (11) утворений заглибленням (12) у верхній пластині (3) з повернутої від ножа косарки (16) сторони. 4. Пристрій пальця косарки за будь-яким з пп. 1-3, який відрізняється тим, що на задньому, якщо дивитись у напрямку просування (A), кінці принаймні одного пальця косарки (1) розташований задній місток (26) верхньої пластини (3), причому задній місток (26) верхньої 5 UA 101041 C2 5 10 15 20 25 30 35 40 45 пластини (3) служить для кріплення пристрою пальця косарки на пальцевому брусі, а виступ (11) розташований, якщо дивитись у напрямку просування (А), перед заднім містком (26). 5. Пристрій пальця косарки за п. 4, який відрізняється тим, що перед заднім містком (26), якщо дивитись у напрямку просування (A), розташований принаймні один верхній вигин (24), причому виступ (11) розташований на увігнутій стороні верхнього вигину (24). 6. Пристрій пальця косарки за п. 5, який відрізняється тим, що задній місток (26) верхньої пластини (3) має кріпильний отвір (27), причому заглиблення (12) виконане на повернутій до кріпильного отвору (27) ділянці верхнього вигину (24). 7. Пристрій пальця косарки за будь-яким з пп. 1-6, який відрізняється тим, що верхня та нижня пластини (3, 4) утворюють два пальці косарки (1, 2). 8. Пристрій пальця косарки за п. 7, який відрізняється тим, що задній місток (26) верхньої пластини (3) виконаний як задній з'єднувальний місток (26, 26а) верхньої пластини (3), причому обидва пальці косарки (1, 2) з'єднані між собою за допомогою заднього з'єднувального містка (26, 26а) та переднього з'єднувального містка (29) на верхній пластині (3), а також за допомогою заднього з'єднувального містка (35) та переднього з'єднувального містка (34) на нижній пластині (4). 9. Спосіб виготовлення пальця косарки (1) у якому здійснюють тиснення верхньої пластини (3), де верхня пластина (3) має видовжену частину пальця з зовнішньою поверхнею та внутрішньою поверхнею, спрямованою до нижньої пластини (4), також утворюють виступ шляхом деформації зовнішньої поверхні видовженої частини пальця верхньої пластини (3) таким чином, щоб виступ відходив від внутрішньої поверхні у напрямку нижнього елемента (4), таким чином формують упор для контакту з задньою частиною ножа косарки (16), якщо дивитись у напрямку просування (А), та з'єднують верхню та нижню пластини (3, 4). 10. Спосіб за п. 9, який відрізняється тим, що виступ (11) виконують за рахунок заглиблення (12) на зовнішній поверхні видовженої частини пальця верхньої пластини (3), відверненій від нижньої пластини (4). 11. Спосіб за будь-яким з пп. 9 або 10, який відрізняється тим, що при тисненні верхньої пластини (3) виконують задній місток (26) на задньому, якщо дивитись у напрямку просування (А), кінці пальця косарки (1) та розташований перед ним верхній вигин (24), причому виступ (11) виконують на увігнутій стороні верхнього вигину (24). 12. Спосіб за п. 11, який відрізняється тим, що виступ (11) виконують за рахунок заглиблення (12) у вигнутій стороні верхнього вигину (24), причому за рахунок заглиблення (12) утворюють, зокрема, вільний простір навколо кріпильного отвору (27) заднього містка (26). 13. Спосіб за будь-яким пп. 9-12, який відрізняється тим, що тиснення верхньої пластини (3) та виконання виступу (11) здійснюють в одну технологічну операцію. 14. Брус косарки механізму косарки з пальцевим брусом сільськогосподарської машини, який включає - пальцевий брус, - ніж косарки з сегментами ножа, які закріплені на ножовій смузі, і шип і ріжучі краї, причому ніж косарки встановлений з можливістю коливального руху відносно пальцевого брусу, який відрізняється тим, що на пальцевому брусі закріплений принаймні один пристрій пальця косарки за будь-яким з пп. 1-8. 15. Брус косарки за п. 14, який відрізняється тим, що має ролики, за допомогою яких ніж опирається на пальцевий брус назад, якщо дивитись у напрямку просування, причому ролики розташовані в роликотримачі, кожний з можливістю обертання, і роликотримачі закріплені на пальцевому брусі, причому роликотримачі, виконані, зокрема, у формі містків між двома сусідніми пальцями косарки. 6 UA 101041 C2 7 UA 101041 C2 8 UA 101041 C2 9 UA 101041 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
