Автоматичний ін’єкційний пристрій із запобіжником спускового механізму

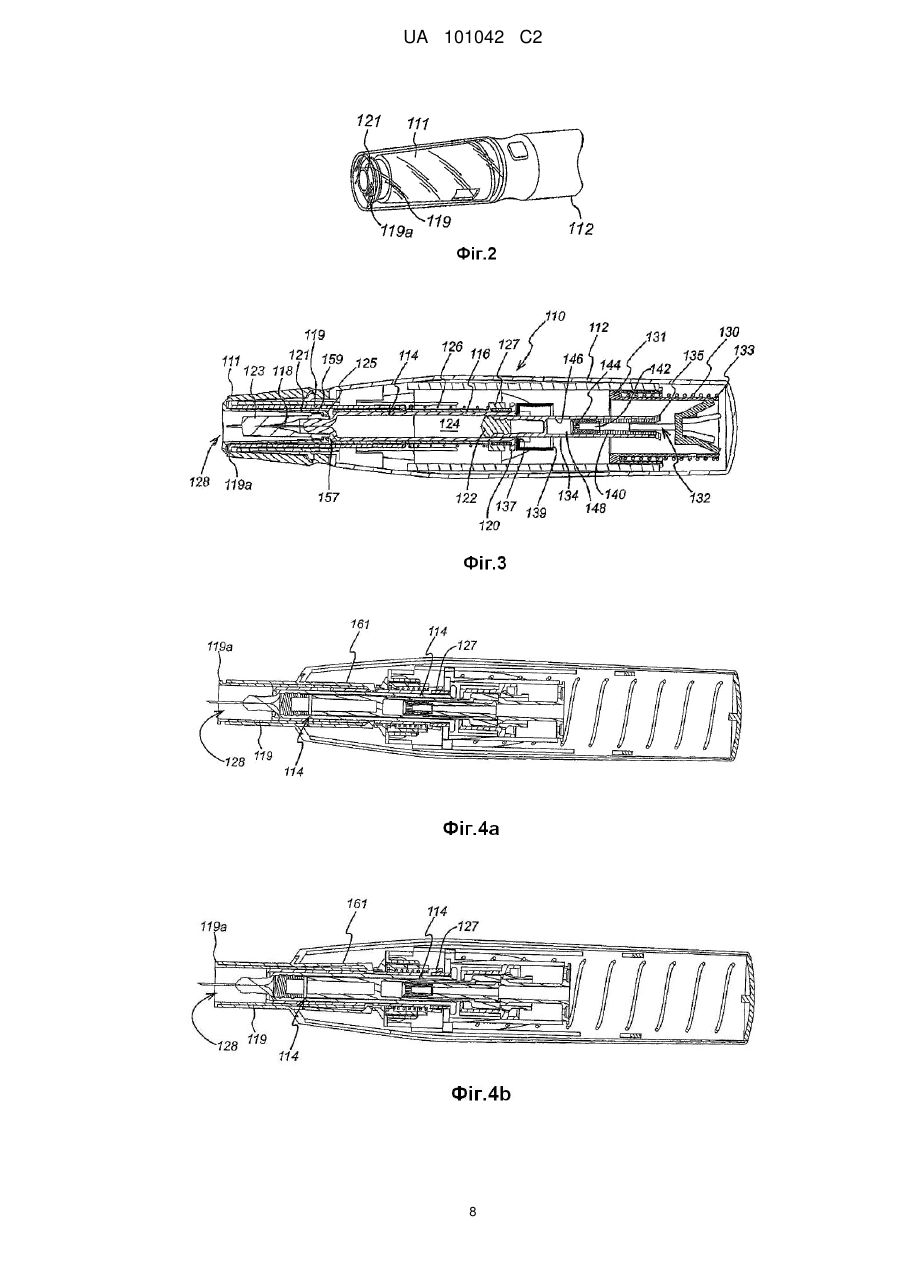

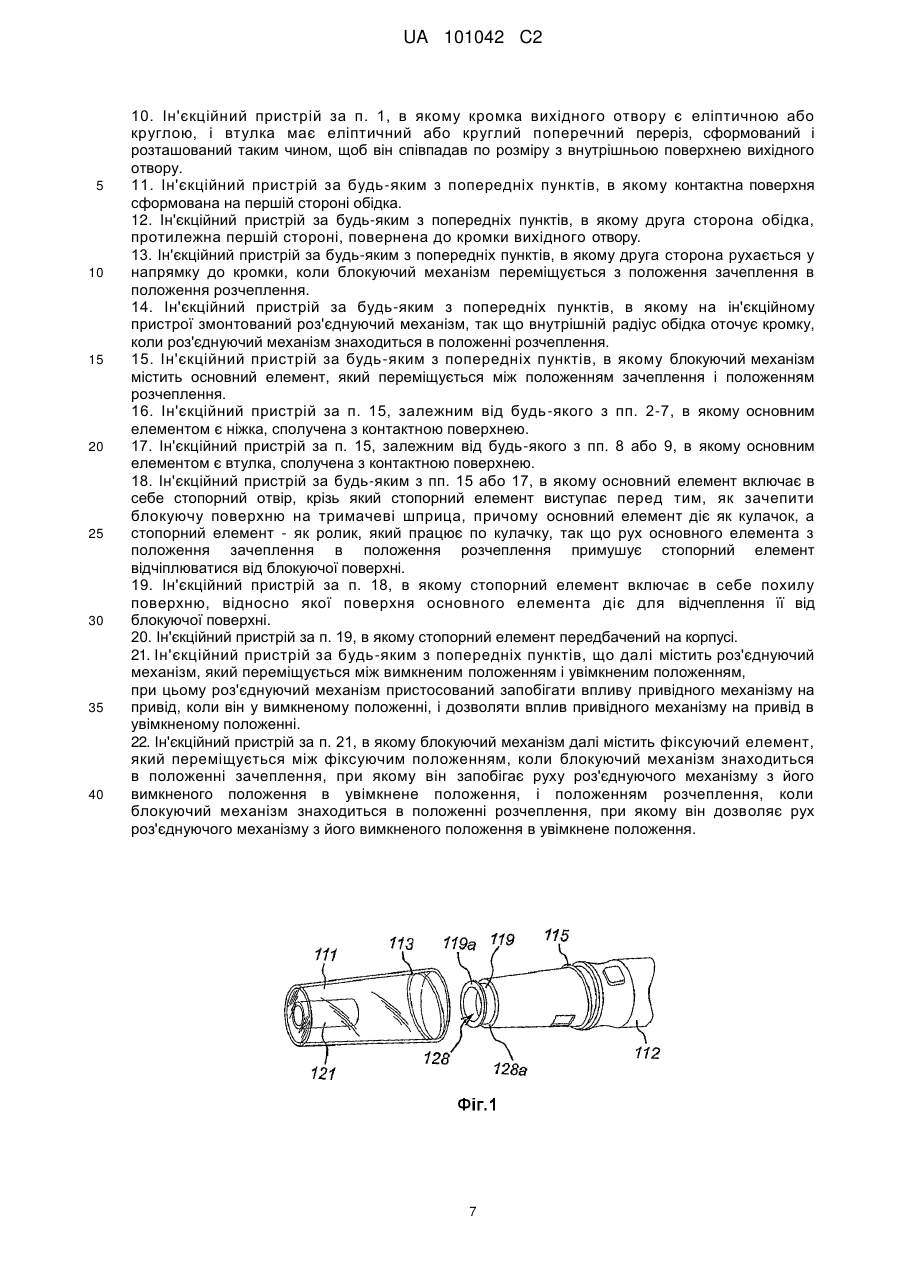

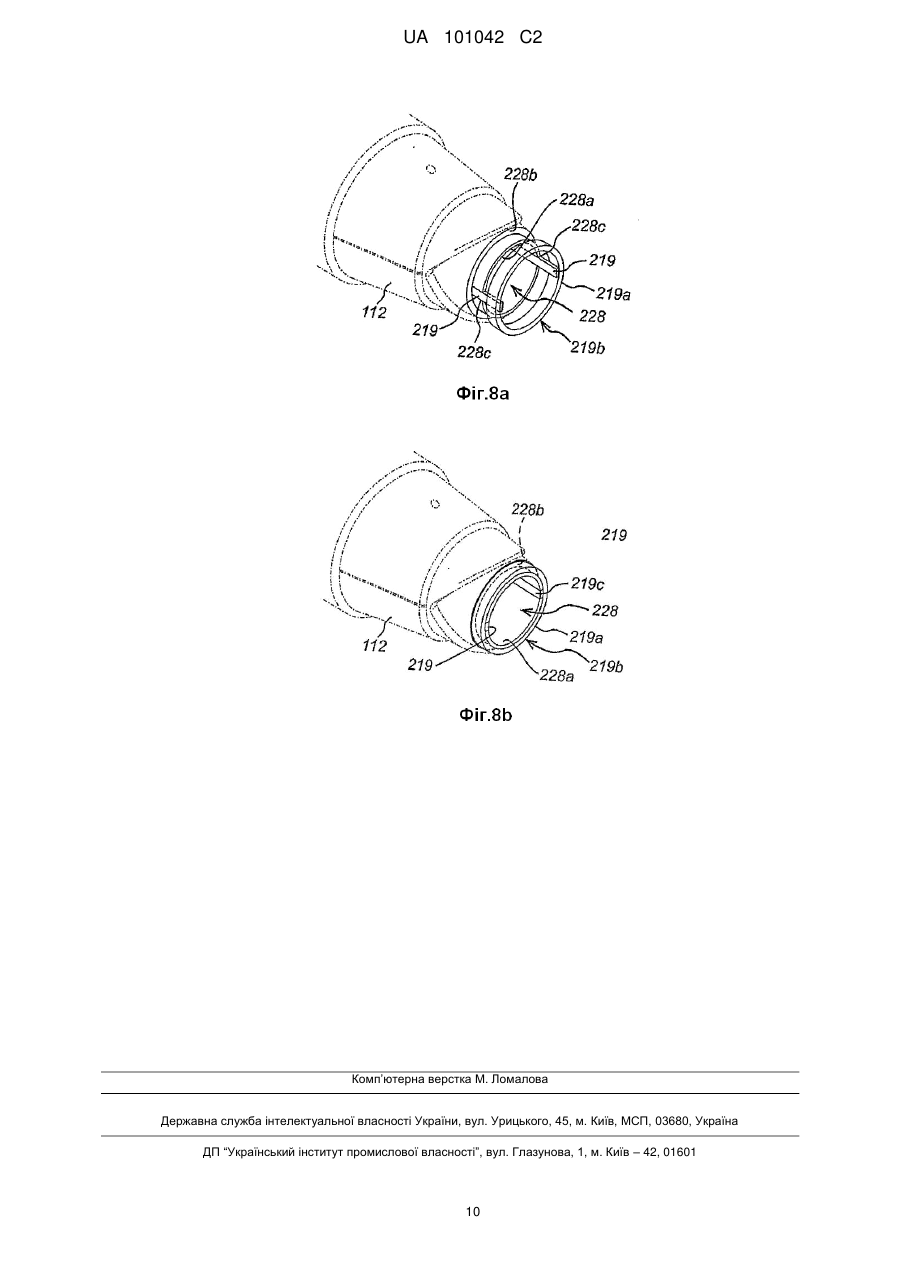

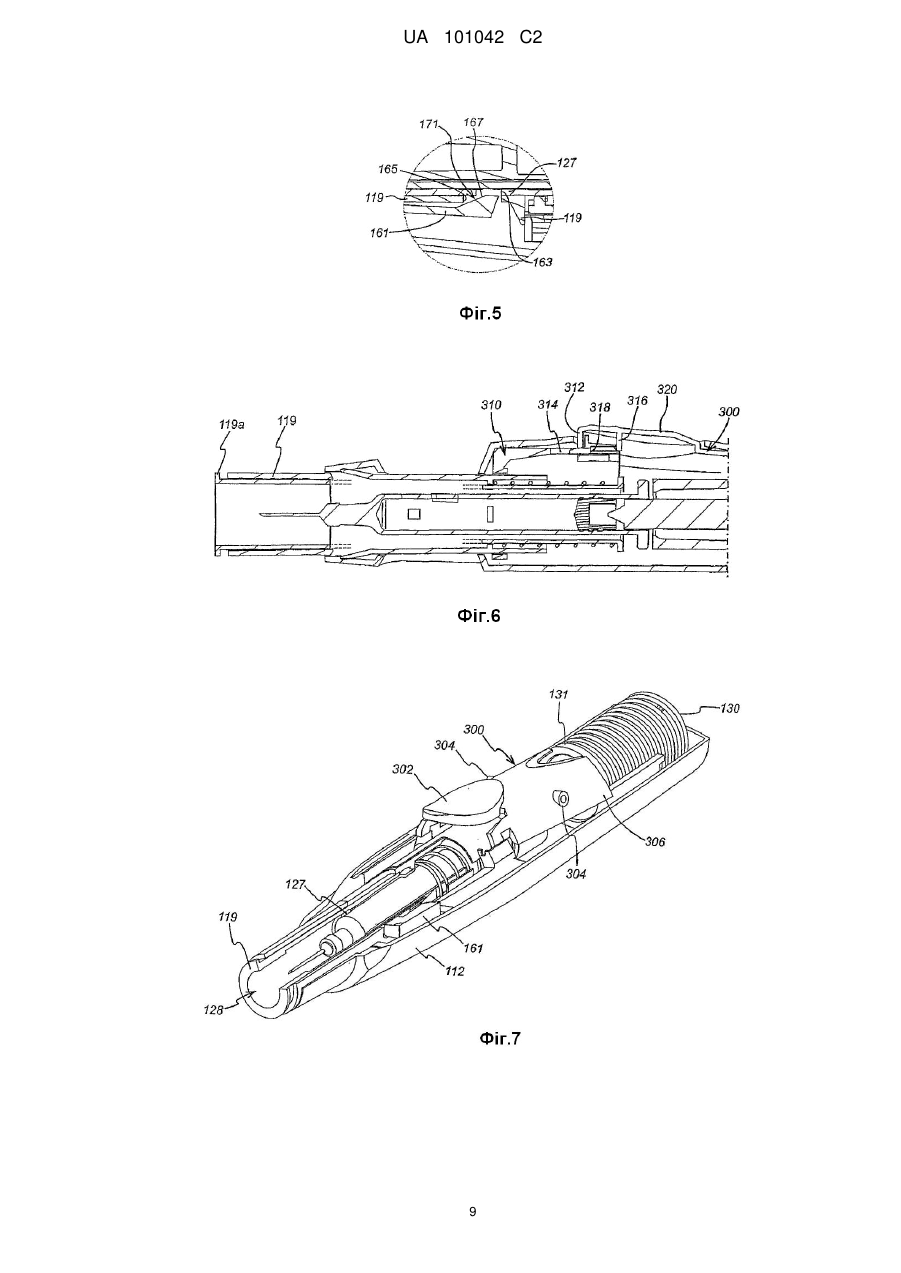

Реферат: Заявлений ін'єкційний пристрій містить корпус, пристосований для вміщення шприца, що має випускний наконечник, вихідний отвір, привідний механізм, привід, блокуючий механізм, тримач шприца, стопорний елемент. Вихідний отвір визначений кромкою, розташованою на краю корпусу. Блокуючий механізм містить контактну повер хню, пристосовану виступати за або навколо щонайменше частини кромки. UA 101042 C2 (12) UA 101042 C2 UA 101042 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід належить до ін'єкційного пристрою такого типу, який вміщає шприц, наповнює шприц і витісняє його вміст, який звичайно називають авто-інжектором. Рівень техніки Авто-інжектори відомі з WO 95/35126 і ЕР-А-0516473 і часто використовують привідну пружину і деякі форми роз'єднуючого механізму, який звільняє шприц від впливу привідної пружини, якщо мається на увазі, що його вміст був витіснений, щоб дати можливість поворотній пружині відтягнути його назад. Авто-інжектор, відомий з WO 2007/036676, має блокуючий механізм, який необхідно відключити перед активацією роз'єднуючого механізму. У положенні фіксації, блокуючий механізм також запобігає подальшому рушенню шприца з ін'єкційного пристрою відносно зміщення поворотної пружини, наприклад, коли віддаляється ковпачок, що стискає захисну оболонку голки шприца. В ін'єкційному пристрої, описаному в WO 2007/036676, блокуючий механізм містить втулку, виступаючу з відкритого кінця ін'єкційного пристрою. Втулка зміщається у висунене положення за допомогою пружного пружинного механізму, який необхідно подолати, щоб відключити блокуючий механізм. Блокуючий механізм може бути відключений шляхом, наприклад, пересування ковзаючої втулки всередину ін'єкційного пристрою. Цього можна досягнути за допомогою притиснення кінця ковзаючої втулки до тканини і потім активацією роз'єднуючого механізму. Втулку оточує корпус ін'єкційного пристрою, який викликає силу тертя, діючу проти руху ковзаючої втулки. Це є небажаним, оскільки при цьому потрібне певне зусилля, діюче на ін'єкційний пристрій, щоб притиснути його до тканини, що може бути боляче для пацієнта і може створити враження, що інжектор працює незадовільно. Крім того, сила тертя може перешкоджати поверненню втулки зворотно з ін'єкційного пристрою, оскільки пружний пружинний механізм може виявитися недостатньо дійовим для подолання сили тертя між корпусом і втулкою. До того ж, кромка втулки, яка, при блокуючому механізмі у включеному положенні, виступає за край корпусу, може чіплятися за кромку корпусу, що оточує втулку, таким чином, перешкоджаючи автоматичному поверненню втулки в її положення включення, наприклад, якщо ін'єкційний пристрій забирається від тканини до активації роз'єднуючого механізму. Самостійне відключення блокуючого механізму є небажаним, оскільки роз'єднуючий механізм може випадково активуватися, викликаючи ненавмисну активацію ін'єкційного пристрою. Це є як небезпечним, так і неощадливим. Суть винаходу Ін'єкційний пристрій, згідно з даним винаходом, призначений для розв'язання вищезгаданих проблем. В одному аспекті даного винаходу, надається ін'єкційний пристрій, що містить: корпус, пристосований для вміщення шприца, що має випускний наконечник, причому, при приведенні ін'єкційного пристрою в дію шприц має можливість переміщатися всередині корпусу вздовж подовжньої осі між втягнутим положенням, в якому випускний наконечник знаходиться всередині корпусу, і висуненим положенням, в якому випускний наконечник шприца висувається з корпусу через вихідний отвір; привідний механізм; привід, пристосований для того, щоб на нього впливав привідний механізм, і, в свою чергу, щоб впливати на шприц для висунення його з втягнутого положення у висунене положення і витіснення його вмісту через випускний наконечник; блокуючий механізм, переміщуваний у напрямі всередину корпусу біля вихідного отвору з положення зачеплення в положення розчеплення, в якому блокуючий механізм пристосований запобігати приведенню пристрою в дію, коли він знаходиться в положенні зачеплення, і дозволяти приведення пристрою в дію, коли він знаходиться в положенні розчеплення, в якому вихідний отвір визначається кромкою, розташованою на краю корпусу, і в якому блокуючий механізм містить контактну поверхню, пристосовану виступати за або навколо, щонайменше, частини кромки. При наявності контактної поверхні, наприклад, у вигляді фланця, блокуючий механізм може бути більш легко зачеплений або розчеплений. Причиною цього є забезпечення контактною поверхнею збільшеної контактної зони відносно тканини. Це означає, що точковий тиск блокуючого механізму на тканину знижується. Більш того контактна поверхня запобігає зачепленню блокуючим механізмом кромки вихідного отвору через тертя або чіпляння. Таким чином, досягається більш безпечне використання ін'єкційного пристрою. 1 UA 101042 C2 5 10 15 20 25 30 35 40 45 50 55 60 В одному варіанті здійснення, блокуючий механізм далі містить ніжку, виступаючу з контактної поверхні всередину корпусу. Ніжка може виступати всередину корпусу через вихідний отвір. Ніжка не контактує з всім колом поверхні кромки всередині корпусу. Таким чином, тертя між кромкою/корпусом і ніжкою зменшене (в порівнянні з простим, гладким пристроєм втулки). Отже, менш ймовірно, що блокуючий механізм буде чіплятися або зачіпати. Переважно, кромка вихідного отвору є еліптичною або круглою, а ніжка має еліптичний або круглий поперечний переріз, сформований і розташований таким чином, щоб він частково знаходилося в межах внутрішньої поверхні вихідного отвору. Як альтернатива, кромка містить отвір, через який ніжка проходить всередину корпусу. Отвір підтримує ніжку і додає міцності конструкції блокуючого механізму. Блокуючий механізм може містити множину ніжок. Більш переважно, блокуючий механізм містить пару ніжок. В альтернативному варіанті здійснення даного винаходу, блокуючий механізм може далі містити втулку, що проходить від контактної поверхні всередину корпусу. Переважно, втулка має розміри, співпадаючі з розміром вихідного отвору. Кромка вихідного отвору може бути еліптичною або круглою, і тоді втулка може мати еліптичний або круглий поперечний переріз, сформований і розташований таким чином, щоб він співпадав по розміру з внутрішньою поверхнею вихідного отвору. Переважно, контактна поверхня сформована на першій стороні ободка, а друга сторона ободка, протилежна першій стороні, звернена до кромки вихідного отвору. У даному варіанті конструкції, друга сторона рухається у напрямі до кромки, коли блокуючий механізм переміщається з положення зачеплення в положення розчеплення. Переважно, на ін'єкційному пристрої змонтований роз'єднуючий механізм, так, що внутрішній радіус ободка оточує кромку, коли роз'єднуючий механізм знаходиться в положенні розчеплення. В одному варіанті здійснення даного винаходу, ін'єкційний пристрій далі містить: тримач шприца для того, щоб служити опорою шприцу, коли він висунутий, і обмежувати його висунення далі його висуненого положення, в якому тримач шприца пристосований підтримувати шприц; стопорний елемент, в положенні зачеплення блокуючого механізму пристосований запобігати руху тримача шприца відносно корпусу і далі, в положенні розчеплення блокуючого механізму, пристосований давати можливість тримачу шприца пересуватися відносно корпусу. Переважно, блокуючий механізм містить основний елемент, переміщуваний між положенням зачеплення і положенням розчеплення. Основним елементом може бути ніжка, сполучена з контактною поверхнею. Як альтернатива, основним елементом може бути втулка, сполучена з контактною поверхнею. Основний елемент може включати в себе стопорний отвір, крізь який стопорний елемент виступає перед тим, як зачепити блокуючу поверхню на тримачі шприца, причому, основний елемент діє як кулачок, а стопорний елемент - як ролик, працюючий по кулачку, так що рух основного елемента з положення зачеплення в положення розчеплення примушує стопорний елемент відчіплюватися від блокуючої поверхні. Стопорний елемент може включати в себе похилу поверхню, відносно якої поверхня основного елемента діє для відчеплення її від блокуючої поверхні. Переважно, стопорний елемент може бути передбачений на корпусі. В одному варіанті здійснення даного винаходу, ін'єкційний пристрій містить роз'єднуючий механізм, переміщуваний між вимкненим положенням і увімкнутим положенням, в якому роз'єднуючий механізм пристосований запобігати впливу привідного механізму на привід, коли він у вимкненому положенні, і дозволяти вплив привідний механізму на привід у ввімкненому положенні. Переважно, в якому блокуючий механізм далі містить фіксуючий елемент, переміщуваний між фіксуючим положенням при блокуючому механізмі в положенні зачеплення, при якому він запобігає руху роз'єднуючого механізму з його вимкненого положення у ввімкнуте положення, і положенням розтискання, коли блокуючий механізм знаходиться в положенні розчеплення, при якому він дозволяє рух роз'єднуючого механізму з його вимкненого положення у ввімкнене положення. Короткий опис креслень Даний винахід далі описується на прикладі з посиланням на супутні креслення, на яких: Фіг. 1 являє собою вигляд збоку в перспективі одного кінця ін'єкційного пристрою, згідно з одним варіантом здійснення даного винаходу, до прикріплення до нього ковпачка; Фіг. 2 являє собою вигляд збоку в перспективі ін'єкційного пристрою, згідно з Фіг. 1, після прикріплення ковпачка; Фіг. 3 представляє вигляд збоку поперечного перерізу ін'єкційного пристрою, згідно з Фіг. 1; 2 UA 101042 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 4а і 4b являють собою види зверху поперечного перерізу ін'єкційного пристрою, згідно з Фіг. 1; Фіг. 5 являє собою збільшений виріз вигляду, представленого на Фіг. 4b; Фіг. 6 являє собою схематичне зображення в розрізі можливої подальшої модифікації ін'єкційного пристрою; Фіг. 7 являє собою вигляд такого модифікованого ін'єкційного пристрою в частковому розрізі; і Фіг. 8а і 8b ілюструють кінцеву частину ін'єкційного пристрою, згідно з альтернативним варіантом здійснення даного винаходу. Докладний опис креслень На фіг. 1 представлений кінець корпусу 112 ін'єкційного пристрою і ковпачка 111. Інші частини пристрою будуть описані більш детально нижче, але можна бачити, що ковпачок 111 включає в себе різь 113, яка взаємодіє з відповідною різзю 115 на кінці корпусу. Кінцева частина 112 корпусу має вихідний отвір 128 (утворений кромкою 128а), з якого може бути видно виступаючий кінець втулки 119. Ковпачок 111 має центральний контактний виступ 121, який щільно входить у втулку 119, коли ковпачок 111 розташовується на корпусі 112, як можна бачити на Фіг. 2. На виступаючому кінці втулки 119, що має контактну поверхню, пристосовану контактувати з тканиною при натисненні на неї, є фланець 119а. Втулка 119 може перейти з положення фіксації, в якому фланець 119а знаходиться на відстані від кромки 128а, в положення розтиснення, в якому фланець 119а зміщений в положення, в якому він прилягає, в безпосередньому зіткненні, до кромки 128а. Це показане і пояснене більш детально нижче в зв'язку з Фіг. 4а, 4b і 5. Фіг. 3 більш детально ілюструє ін'єкційний пристрій 110. Корпус 112 вміщає шприц 114 для підшкірних ін'єкцій традиційного типу, що включає в себе корпус 116 шприца, що закінчується з одного кінця голкою 118 для підшкірних ін'єкцій, а з іншого - фланцем 120. Традиційний поршень, який звичайно використовується для витіснення вмісту шприца 114 вручну, був видалений і замінений робочим елементом 134, що закінчується пробкою 122. Пробка 122 втримує лікарський препарат 124, що підлягає введенню пацієнту, в межах корпусу 116 шприца. Якщо шприц, що ілюструється, є шприцом для підшкірних ін'єкцій, це не обов'язково повинно бути так. Черезшкірні або балістичні шкірні і підшкірні шприци також можуть використовуватися з ін'єкційним пристроєм, згідно з даним винаходом. Як показано на кресленні, корпус 112 містить поворотну пружину 126, яка зміщає шприц 114 з висуненого положення, в якому голка 118 виступає з отвору 128 в корпусі 112, у втягнуте положення, в якому випускний наконечник 118 знаходиться всередині корпусу 112. Поворотна пружина 126 впливає на шприц 114 за допомогою тримача 127 шприца. З іншого кінця корпусу знаходиться привідний механізм, який тут має форму привідної пружини 130 стиснення. Зусилля від привідної пружини 130 передається через багатокомпонентний привід шприцу 114 для того, щоб перемістити його з втягнутого положення у висунене положення і витіснити його вміст через голку 118. Привід виконує цю задачу шляхом прямого впливу на лікарський препарат 124 і шприц 114. Гідростатичні сили, діючі через лікарський препарат 124, і, в меншій мірі, статичне тертя (тертя спокою) між пробкою 122 і корпусом 116 шприца спочатку гарантують, що вони просунуться уперед разом, поки поворотна пружина 126 не торкнеться дна або корпус 116 шприца не зустріне яку-небудь іншу перешкоду (не показано), яка сповільнить його рух. Багатокомпонентний привід між привідною пружиною 130 і шприцом 114 складається з трьох основних компонентів. Втулка 131 приводу передає зусилля від привідної пружини 130 гнучким стопорним ніжкам 133 на першому робочому елементі 132. Він, в свою чергу, передає зусилля через гнучкі стопорні ніжки 135 другому робочому елементу, вже згадуваному робочому елементу 134. Перший робочий елемент 132 включає в себе порожнистий стрижень 140, внутрішня порожнина якого утворює складальну камеру 142, що сполучається з повітряним клапаном 144, що проходить від складальної камери крізь кінець стрижня 140. Другий робочий елемент 134 включає в себе глухий отвір 146, відкритий з одного кінця для вміщення стрижня 140 і закритий з іншого кінця. Причому, як можна бачити, отвір 146 і стрижень 140 утворюють резервуар 148 для рідини, всередині якого міститься амортизуюча рідина. Передбачений спусковий механізм (не показаний), робота якого служить для роз'єднання втулки 131 приводу і корпусу 112, даючи можливість втулці рухатися відносно корпусу 112 під впливом привідної пружини 130. Тоді робота пристрою відбувається таким чином. 3 UA 101042 C2 5 10 15 20 25 30 35 40 45 50 55 60 Спочатку привідна пружина 130 рухає втулку 131 приводу, втулка 131 приводу рухає перший робочий елемент 132, а перший робочий елемент 132 рухає другий робочий елемент 134, в кожному випадку, за допомогою дії через гнучкі стопорні ніжки 133, 135. Другий робочий елемент 134 переміщається і, внаслідок статичного тертя і гідростатичних сил, діючого через лікарський препарат 124, що підлягає введенню пацієнту, рухає корпус 116 шприца, долаючи опір поворотної пружини 126. Поворотна пружина 126 стискується і голка 118 для підшкірних ін'єкцій виходить з вихідного отвору 128 корпусу 112. Дана дія продовжується, поки поворотна пружина 126 не торкнеться дна або корпус 116 шприца не зустріне яку-небудь іншу перешкоду (не показано), яка сповільнить його рух. Оскільки статичне тертя між другим робочим елементом 134 і корпусом 116 шприца і гідростатичні сили, діючі через лікарський препарат 124, що підлягає введенню пацієнту, не достатні для опору повній рушійній силі, що розвивається привідною пружиною 130, на даному етапі другий робочий елемент 134 починає переміщатися всередині корпусу 116 шприца, і лікарський препарат 124 починає витіснятися. Динамічне тертя (тертя руху) між другим робочим елементом 134 і корпусом 116 шприца і гідростатичні сили, діючими через лікарський препарат 124, що підлягає введенню пацієнту, однак, достатні для втримання поворотної пружини 126 в стисненому стані, так що голка 118 для підшкірних ін'єкцій залишається висуненою. До того, як другий робочий елемент 134 закінчує своє переміщення в межах корпусу 116 шприца, тобто до того, як вміст шприца повністю витіснений, гнучкі стопорні ніжки 135, що з'єднують перший і другий робочі елементи 132, 134, досягають звуження 137 всередині корпусу 112. Звуження 137 рухає гнучкі стопорні ніжки 135 всередину з положення, показаного на кресленні, в положення, в якому вони більш не з'єднують перший робочий елемент 132 з другим робочим елементом 134, за допомогою скошених граней звуження 137. Як тільки це сталося, перший робочий елемент 132 більше не впливає на другий робочий елемент 134, дозволяючи першому робочому елементу 132 переміщатися відносно другого робочого елемента 134. Оскільки амортизуюча рідина міститься всередині резервуара 148, утвореного між кінцем першого робочого елемента 132 і глухим отвором 146 у другому робочому елементі 134, об'єм резервуара 148 буде скорочуватися по мірі того, як перший робочий елемент 132 переміщається відносно другого робочого елемента 134 при впливі привідної пружини 130 на перший робочий елемент. По мірі зменшення резервуара 148 амортизуюча рідина проштовхується через повітряний клапан 144 в складальній камері 142. Таким чином, після звільнення гнучких стопорних ніжок 135 зусилля, прикладене привідною пружиною 130, виконує роботу амортизуючої рідини, примушуючи її текти, незважаючи на звуження, утворене повітряним клапаном 144, а також впливає гідростатично через рідину і через тертя між першим і другим робочими елементами 132, 134, і, отже, через другий робочий елемент 134. Втрати, пов'язані з потоком амортизуючої рідини, не ослабляють зусилля, що впливає на корпус шприца, значною мірою. Таким чином, поворотна пружина 126 залишається стисненою і голка для підшкірних ін'єкцій залишається висуненою. Через деякий час другий робочий елемент 134 завершує своє переміщення всередині корпусу 116 шприца і далі не може рухатися. На даному етапі вміст шприца 114 вже повністю витіснений, і зусилля, прикладене привідною пружиною 130, втримує другий робочий елемент 134 в його кінцевому положенні і продовжує спричиняти течію амортизуючої рідини через повітряний клапан 144, дозволяючи першому робочому елементу 132 продовжувати свій рух. Перед тим, як резервуар 148 для рідини опустіє, гнучкі стопорні ніжки 133, зв'язуючі втулку 131 приводу з першим робочим елементом 132, досягають іншого звуження 139 всередині корпусу 112. Звуження 139 рухає гнучкі стопорні ніжки 133 всередину з положення, показаного на кресленні, в положення, в якому вони більш не з'єднують втулку 131 приводу з першим робочим елементом 132, за допомогою скошених граней звуження 139. Як тільки це сталося, втулка 131 приводу більш не впливає на перший робочий елемент 132, що дозволяє їм переміщатися відносно один одного. На даному етапі, зрозуміло, шприц 114 розблокувався, оскільки зусилля, що розвиваються привідною пружиною 130, більше не передаються шприцу 114, і єдиним зусиллям, діючим на шприц, буде зусилля повернення від поворотної пружини 126. Таким чином, тепер шприц 114 повертається в його втягнуте положення, і ін'єкційний цикл завершується. Все це має місце, звичайно, тільки після того, як ковпачок 111 був видалений з кінця корпусу 112. Як можна бачити на Фіг. 3, кінець шприца ізольований за допомогою заглушки 123. Центральний контактний виступ 121 ковпачка, який щільно входить у втулку 119, коли ковпачок 111 розташовується на корпусі 112, є порожнистим на кінці, а кромка 125 порожнистого кінця скошена по її передньому краю 157, але не по задньому краю. Таким чином, коли встановлюють 4 UA 101042 C2 5 10 15 20 25 30 35 40 45 50 55 60 ковпачок 111, передній край 157 кромки 125 заходить понад плеча 159 на заглушці 123. Однак, коли ковпачок 111 видаляють, задній край кромки 125 не заходить понад плеча 159, що означає, що заглушка 123 знімається з шприца 114, коли видаляють ковпачок 111. У той же час, як найкраще видно з Фіг. 4а, 4b і 5, руху тримача 127 шприца, по відношенню до якого шприц 114 не може зміщатися, перешкоджає пружний стопорний елемент 161, розташований всередині корпусу 112 і зміщений в положення, в якому він зачіпляє блокуючу поверхню 163 тримача 127 шприца. Як показано на Фіг. 4а, перед зачепленням блокуючої поверхні 163 стопорний елемент 161 також проходить через стопорний отвір 165 у втулці 119, кінець якої виступає з вихідного отвору 128. Стопорний елемент 161 включає в себе похилу поверхню 167, відносно якої край 171 стопорного отвору 165 діє на манер кулачка, що впливає на ролик, працюючий по кулачку. Таким чином, рух втулки 119 у напрямі всередину корпуси 112, або, іншими словами, натиснення фланцем 119а на кромку 128а, приводить край 171 стопорного отвору 165 в контакт з похилою поверхнею 167 стопорного елемента 161, і подальше натиснення, як показано на Фіг. 4b, примушує стопорний елемент 161 переміщатися назовні і, таким чином, відчіплюватися від блокуючої поверхні 163. Втулка 119 може зазнавати натиснення шляхом приведення фланця 119а в контакт з шкірою в точці ін'єкції і піднесення ін'єкційного пристрою 110 до шкіри пацієнта. Коли стопорний елемент 161 розчіпляється з блокуючою поверхнею 163, тримач 127 шприца може вільно рухатися, як це необхідно, під впливом привідного механізму і приводу. Фіг. 6 і 7 ілюструють можливу подальшу модифікацію ін'єкційного пристрою. Хоча Фіг. 6 і 7 відрізняються від Фіг. 4а, 4b і 5 в деяких деталях, принципи, що обговорюються тепер, застосовні до пристрою, представленого на Фіг. 4а, 4b і 5. Як видно на кресленні, пристрій включає в себе спусковий механізм 300, що має кнопку 302 на одному кінці і пару виступів 304, які взаємодіють з штифтами (не показані) на внутрішній стороні корпусу 112 з метою надати можливість спусковому механізму обертатися навколо осі, що проходить через два штифта 304. Головна робоча частина спускового механізму 300, до якої прикріплені і кнопка 302, і штифти 304, утворює блокуючий механізм 306. У положенні, показаному на кресленні, кінець блокуючого механізму 306, видалений від кнопки 302, зачіпляє кінець привідний втулки 131, по відношенню до якої діє привідна пружина 130 і яка, в свою чергу, впливає на багатокомпонентний привід, описаний вище. Це перешкоджає переміщенню привідної втулки 131 під впливом привідної пружини 130. Коли натискається кнопка 302, спусковий механізм 300 обертається навколо штифтів 304, що відриває кінець блокуючого механізму 306 від зчеплення з привідною втулкою 131, тепер дозволяючи привідній втулці 131 переміщатися під впливом привідної пружини 130. Фіг. 7 ілюструє вихідний отвір 128 на кінці корпусу 112, з якого кінець втулки 119 з'являється і може бути видний. Як показано на Фіг. 6, втулка 119 сполучена з кнопковим замком 310, який переміщається разом з втулкою 119. Спусковий механізм включає в себе упорний штифт 312, а кнопковий замок 310 містить упорний отвір 314, які, як показано на Фіг. 6, не суміщені. Однак, вони можуть бути суміщені шляхом руху всередину втулки 119, що приводить до відповідного руху кнопкового замка 310. Поки упорний штифт 312 і упорний отвір 314 не суміщені, кнопку 302 не можна натиснути; як тільки вони поєднуються, кнопка може бути натиснена. Спусковий механізм 300 також включає в себе пружний, забезпечений зубцями стопорний виступ 316, а кнопковий замок 310 також містить стопорну поверхню 318, з якою зчіплюється стопорний виступ 316 при натисненні кнопки. Коли стопорний виступ 316 зафіксований стопорною поверхнею 318, спусковий механізм 300 постійно утримується кнопкою 302 в натисненому положенні. Таким чином, рух втулки 119 у напрямі всередину корпусу 112, або, іншими словами, натиснення виступаючого кінця втулки, суміщає упорний штифт 312 і упорний отвір 314, даючи можливість натиснути кнопку 302, внаслідок чого вона утримується в натисненому положенні за допомогою стопорного виступу 316 і стопорної поверхні 318. На втулку 119 можна натискати шляхом приведення кінця ін'єкційного пристрою в контакт з шкірою в точці ін'єкції, що, крім всього іншого, гарантує його належне розміщення перед початком ін'єкційного циклу. Використання втулки 119 як для деблокування, так і для блокування спускового механізму 300, а також щоб дозволити тримачеві 127 шприца рухатися, разом з ковпачком 111, що видаляє заглушку, який перешкоджає натисненню на втулку 119, дає в результаті єдиний ін'єкційний пристрій елегантної конструкції. Фіг. 8 ілюструє альтернативний варіант здійснення кінцевої частини ін'єкційного пристрою 110. Абсолютно аналогічно описаному у відношенні Фіг. 1, кінець корпусу 112 має вихідний отвір 228, утворений кромкою 228а Ніжки 219, які формують частину блокуючого механізму точно таким же чином, як втулка 119 на Фіг. 1-5, виступає з вихідного отвору 228. Кожна ніжка 219 5 UA 101042 C2 5 10 15 сполучена з циліндричною кінцевою секцією 219а, що має отвір. Кожна ніжка 219 сполучається на внутрішній стороні отвору. Аналогічно фланцю 119а, циліндрична кінцева секція 219а має контактну поверхню 219b, яка може контактувати з тканиною пацієнта при натисненні на неї. Ніжки 219 вміщуються і ковзають в пазах 228с, які проходять через край кромки 228а. Уступ 228b на корпусі проходить по колу кромки 228а і пристосований вміщати циліндричну кінцеву секцію 219а і запобігати зміщенню в зворотному напрямі. Циліндрична кінцева секція 219а може перейти з положення фіксації, в якому циліндрична кінцева секція 219а знаходиться на відстані від уступу 228b, в положення розтиснення, в якому циліндрична кінцева секція 219а зміщена в положення, в якому вона прилягає, в безпосередньому зіткненні, до уступу 228b навколо кромки 228а із зовнішньої сторони. У всіх інших аспектах, ін'єкційний пристрій 110 і блокуючий механізм працюють таким же чином, як втулка 119, що було пояснено вище у відношенні Фіг. 4а, 4b і 5. Зрозуміло, передбачається, що даний вище опис даного винаходу був приведений виключно як приклад, і можуть бути зроблені модифікації в деталях в рамках об'єму даного винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 1. Ін'єкційний пристрій, що містить: корпус, пристосований для вміщення шприца, що має випускний наконечник, причому при приведенні ін'єкційного пристрою в дію шприц має можливість переміщатися всередині корпусу вздовж подовжньої осі між втягненим положенням, в якому випускний наконечник знаходиться всередині корпусу, і висуненим положенням, в якому випускний наконечник шприца висувається з корпусу через вихідний отвір; привідний механізм; привід, пристосований для того, щоб на нього впливав привідний механізм, і, в свою чергу, щоб впливати на шприц для висунення його з втягненого положення у висунене положення і витіснення його вмісту через випускний наконечник; блокуючий механізм, переміщуваний з положення зачеплення у напрямку всередину корпусу у вихідного отвору в положення розчеплення, причому блокуючий механізм пристосований запобігати приведенню пристрою в дію, коли він знаходиться в положенні зачеплення, і дозволяти приведення пристрою в дію, коли він знаходиться в положенні розчеплення, тримач шприца для того, щоб служити опорою шприцу, коли він висунений, і обмежувати його висунення за межі його висуненого положення, причому тримач шприца пристосований підтримувати шприц; стопорний елемент, в положенні зачеплення блокуючого механізму, пристосований запобігати руху тримача шприца відносно корпусу і далі, в положенні розчеплення блокуючого механізму, пристосований давати можливість тримачеві шприца переміщатися відносно корпусу, при цьому вихідний отвір визначений кромкою, розташованою на краю корпусу, і блокуючий механізм містить контактну поверхню, пристосовану виступати за або навколо щонайменше частини кромки. 2. Ін'єкційний пристрій за п. 1, в якому блокуючий механізм далі містить ніжку, яка виступає з контактної поверхні всередину корпусу. 3. Ін'єкційний пристрій за п. 2, в якому ніжка виступає всередину корпусу через вихідний отвір. 4. Ін'єкційний пристрій за п. 3, в якому кромка вихідного отвору є еліптичною або круглою, а ніжка має еліптичний або круглий поперечний переріз, сформований і розташований таким чином, щоб він, передусім, знаходився в межах внутрішньої поверхні вихідного отвору. 5. Ін'єкційний пристрій за будь-яким з пп. 2-4, в якому кромка містить отвір, через який ніжка проходить всередину корпусу. 6. Ін'єкційний пристрій за будь-яким з пп. 2-5, в якому блокуючий механізм містить множину ніжок. 7. Ін'єкційний пристрій за п. 6, в якому блокуючий механізм містить пару ніжок. 8. Ін'єкційний пристрій за п. 1, в якому блокуючий механізм далі містить втулку, що проходить від контактної поверхні всередину корпусу. 9. Ін'єкційний пристрій за п. 8, в якому втулка має розміри, які співпадають з розміром вихідного отвору. 6 UA 101042 C2 5 10 15 20 25 30 35 40 10. Ін'єкційний пристрій за п. 1, в якому кромка вихідного отвору є еліптичною або круглою, і втулка має еліптичний або круглий п оперечний переріз, сформований і розташований таким чином, щоб він співпадав по розміру з внутрішньою поверхнею вихідного отвору. 11. Ін'єкційний пристрій за будь-яким з попередніх пунктів, в якому контактна поверхня сформована на першій стороні обідка. 12. Ін'єкційний пристрій за будь-яким з попередніх пунктів, в якому друга сторона обідка, протилежна першій стороні, повернена до кромки вихідного отвору. 13. Ін'єкційний пристрій за будь-яким з попередніх пунктів, в якому друга сторона рухається у напрямку до кромки, коли блокуючий механізм переміщується з положення зачеплення в положення розчеплення. 14. Ін'єкційний пристрій за будь-яким з попередніх пунктів, в якому на ін'єкційному пристрої змонтований роз'єднуючий механізм, так що внутрішній радіус обідка оточує кромку, коли роз'єднуючий механізм знаходиться в положенні розчеплення. 15. Ін'єкційний пристрій за будь-яким з попередніх пунктів, в якому блокуючий механізм містить основний елемент, який переміщується між положенням зачеплення і положенням розчеплення. 16. Ін'єкційний пристрій за п. 15, залежним від будь -якого з пп. 2-7, в якому основним елементом є ніжка, сполучена з контактною поверхнею. 17. Ін'єкційний пристрій за п. 15, залежним від будь-якого з пп. 8 або 9, в якому основним елементом є втулка, сполучена з контактною поверхнею. 18. Ін'єкційний пристрій за будь-яким з пп. 15 або 17, в якому основний елемент включає в себе стопорний отвір, крізь який стопорний елемент виступає перед тим, як зачепити блокуючу поверхню на тримачеві шприца, причому основний елемент діє як кулачок, а стопорний елемент - як ролик, який працює по кулачку, так що рух основного елемента з положення зачеплення в положення розчеплення примушує стопорний елемент відчіплюватися від блокуючої поверхні. 19. Ін'єкційний пристрій за п. 18, в якому стопорний елемент включає в себе похилу поверхню, відносно якої поверхня основного елемента діє для відчеплення її від блокуючої поверхні. 20. Ін'єкційний пристрій за п. 19, в якому стопорний елемент передбачений на корпусі. 21. Ін'єкційний пристрій за будь-яким з попередніх пунктів, що далі містить роз'єднуючий механізм, який переміщується між вимкненим положенням і увімкненим положенням, при цьому роз'єднуючий механізм пристосований запобігати впливу привідного механізму на привід, коли він у вимкненому положенні, і дозволяти вплив привідного механізму на привід в увімкненому положенні. 22. Ін'єкційний пристрій за п. 21, в якому блокуючий механізм далі містить фіксуючий елемент, який переміщується між фіксуючим положенням, коли блокуючий механізм знаходиться в положенні зачеплення, при якому він запобігає руху роз'єднуючого механізму з його вимкненого положення в увімкнене положення, і положенням розчеплення, коли блокуючий механізм знаходиться в положенні розчеплення, при якому він дозволяє рух роз'єднуючого механізму з його вимкненого положення в увімкнене положення. 7 UA 101042 C2 8 UA 101042 C2 9 UA 101042 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
