Безосновне декоративне поверхневе покриття

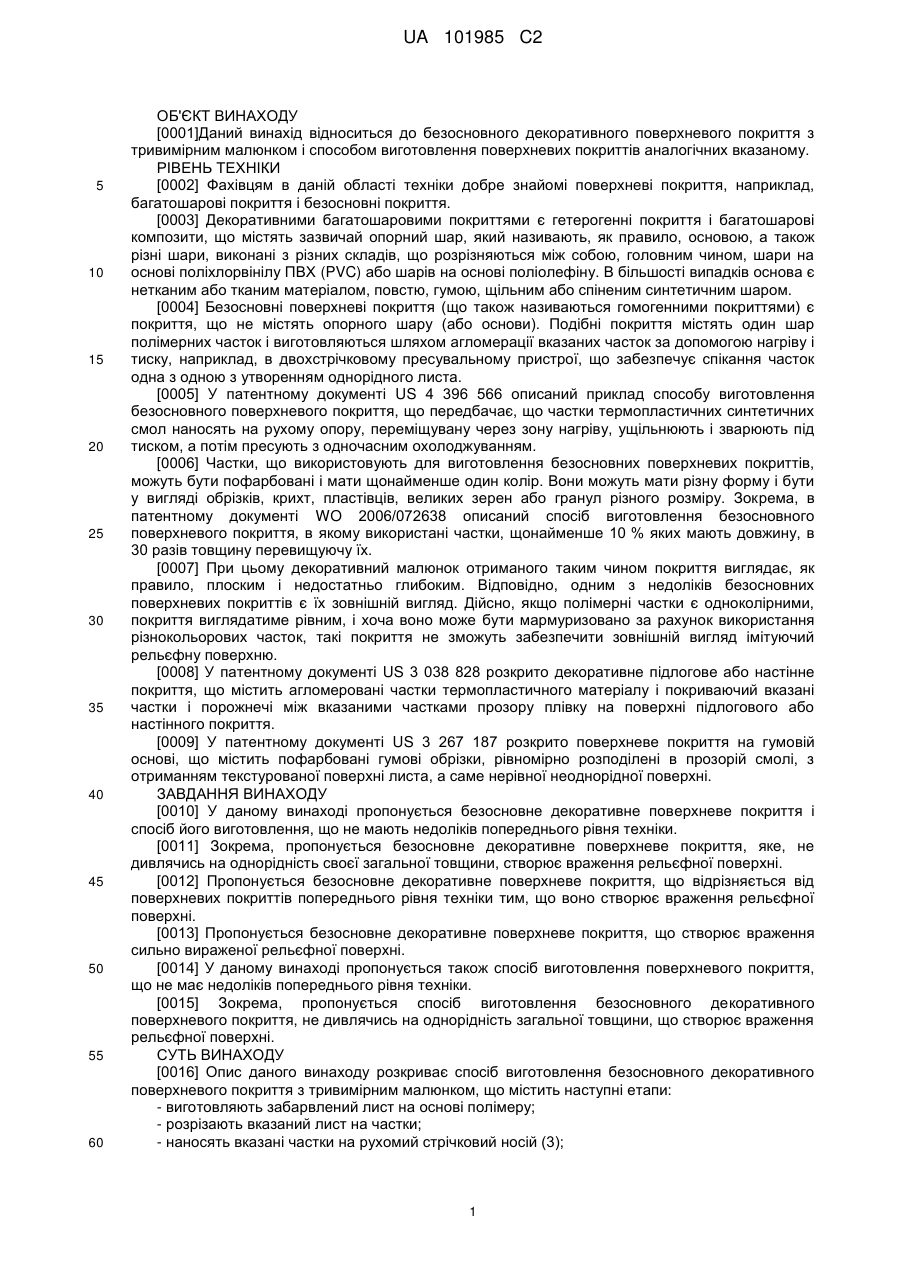

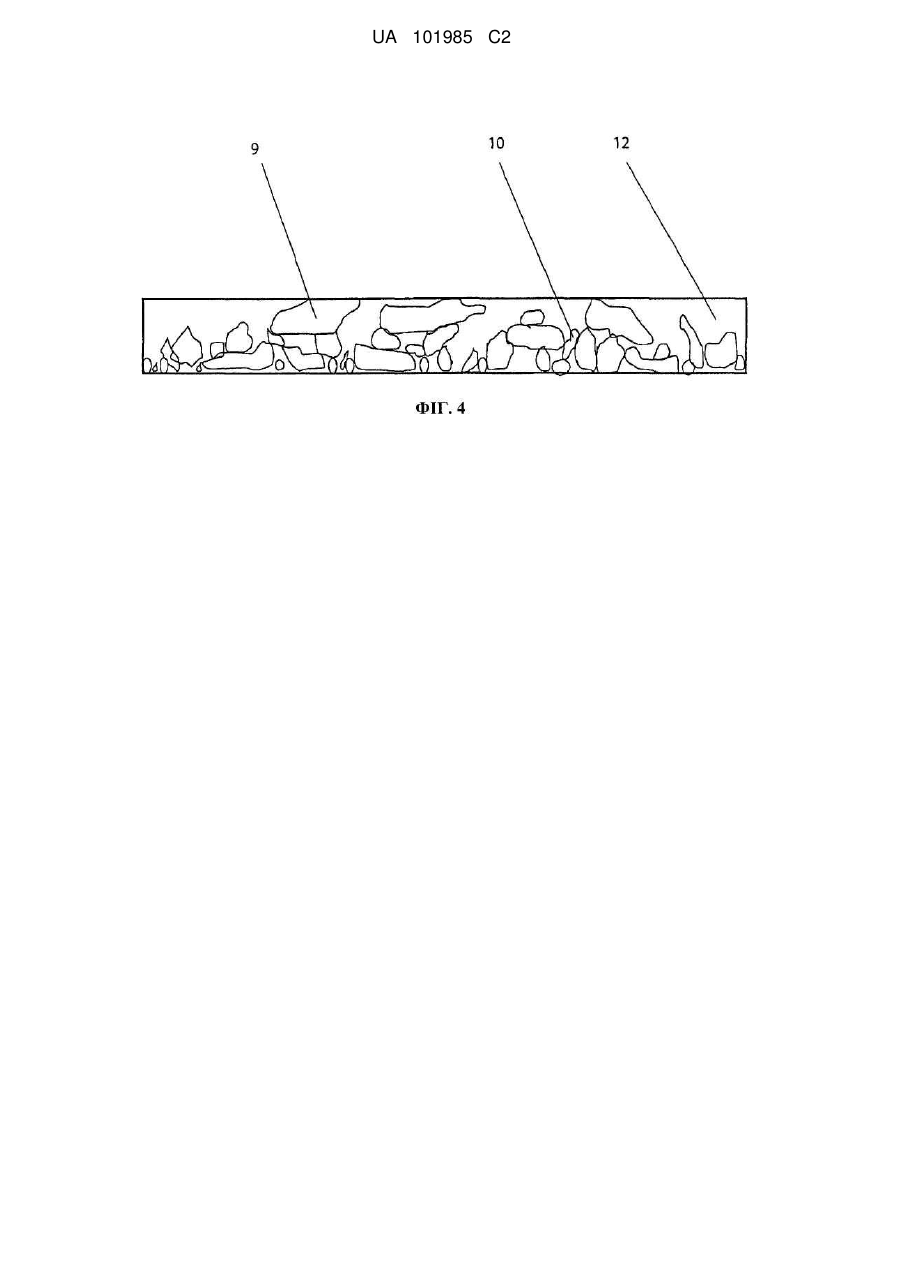

Реферат: Винахід належить до способу виготовлення безосновного декоративного поверхневого покриття з малюнком, що імітує рельєф, що містить неоднорідну композицію з окремих пофарбованих часток (9, 10), що не спеклися, на основі полімеру, отриманих подрібненням листа на основі полімеру і нерівномірно розподілених в по суті прозорій або напівпрозорій полімерній матриці 12, що в основному оточує вказані частки. UA 101985 C2 (12) UA 101985 C2 UA 101985 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОБ'ЄКТ ВИНАХОДУ [0001]Даний винахід відноситься до безосновного декоративного поверхневого покриття з тривимірним малюнком і способом виготовлення поверхневих покриттів аналогічних вказаному. РІВЕНЬ ТЕХНІКИ [0002] Фахівцям в даній області техніки добре знайомі поверхневі покриття, наприклад, багатошарові покриття і безосновні покриття. [0003] Декоративними багатошаровими покриттями є гетерогенні покриття і багатошарові композити, що містять зазвичай опорний шар, який називають, як правило, основою, а також різні шари, виконані з різних складів, що розрізняються між собою, головним чином, шари на основі поліхлорвінілу ПВХ (PVC) або шарів на основі поліолефіну. В більшості випадків основа є нетканим або тканим матеріалом, повстю, гумою, щільним або спіненим синтетичним шаром. [0004] Безосновні поверхневі покриття (що також називаються гомогенними покриттями) є покриття, що не містять опорного шару (або основи). Подібні покриття містять один шар полімерних часток і виготовляються шляхом агломерації вказаних часток за допомогою нагріву і тиску, наприклад, в двохстрічковому пресувальному пристрої, що забезпечує спікання часток одна з одною з утворенням однорідного листа. [0005] У патентному документі US 4 396 566 описаний приклад способу виготовлення безосновного поверхневого покриття, що передбачає, що частки термопластичних синтетичних смол наносять на рухому опору, переміщувану через зону нагріву, ущільнюють і зварюють під тиском, а потім пресують з одночасним охолоджуванням. [0006] Частки, що використовують для виготовлення безосновних поверхневих покриттів, можуть бути пофарбовані і мати щонайменше один колір. Вони можуть мати різну форму і бути у вигляді обрізків, крихт, пластівців, великих зерен або гранул різного розміру. Зокрема, в патентному документі WO 2006/072638 описаний спосіб виготовлення безосновного поверхневого покриття, в якому використані частки, щонайменше 10 % яких мають довжину, в 30 разів товщину перевищуючу їх. [0007] При цьому декоративний малюнок отриманого таким чином покриття виглядає, як правило, плоским і недостатньо глибоким. Відповідно, одним з недоліків безосновних поверхневих покриттів є їх зовнішній вигляд. Дійсно, якщо полімерні частки є одноколірними, покриття виглядатиме рівним, і хоча воно може бути мармуризовано за рахунок використання різнокольорових часток, такі покриття не зможуть забезпечити зовнішній вигляд імітуючий рельєфну поверхню. [0008] У патентному документі US 3 038 828 розкрито декоративне підлогове або настінне покриття, що містить агломеровані частки термопластичного матеріалу і покриваючий вказані частки і порожнечі між вказаними частками прозору плівку на поверхні підлогового або настінного покриття. [0009] У патентному документі US 3 267 187 розкрито поверхневе покриття на гумовій основі, що містить пофарбовані гумові обрізки, рівномірно розподілені в прозорій смолі, з отриманням текстурованої поверхні листа, а саме нерівної неоднорідної поверхні. ЗАВДАННЯ ВИНАХОДУ [0010] У даному винаході пропонується безосновне декоративне поверхневе покриття і спосіб його виготовлення, що не мають недоліків попереднього рівня техніки. [0011] Зокрема, пропонується безосновне декоративне поверхневе покриття, яке, не дивлячись на однорідність своєї загальної товщини, створює враження рельєфної поверхні. [0012] Пропонується безосновне декоративне поверхневе покриття, що відрізняється від поверхневих покриттів попереднього рівня техніки тим, що воно створює враження рельєфної поверхні. [0013] Пропонується безосновне декоративне поверхневе покриття, що створює враження сильно вираженої рельєфної поверхні. [0014] У даному винаході пропонується також спосіб виготовлення поверхневого покриття, що не має недоліків попереднього рівня техніки. [0015] Зокрема, пропонується спосіб виготовлення безосновного декоративного поверхневого покриття, не дивлячись на однорідність загальної товщини, що створює враження рельєфної поверхні. СУТЬ ВИНАХОДУ [0016] Опис даного винаходу розкриває спосіб виготовлення безосновного декоративного поверхневого покриття з тривимірним малюнком, що містить наступні етапи: - виготовляють забарвлений лист на основі полімеру; - розрізають вказаний лист на частки; - наносять вказані частки на рухомий стрічковий носій (3); 1 UA 101985 C2 5 10 15 20 25 30 35 40 45 50 55 60 - наносять на вказані частки, що по суті не містить барвників і наповнювачів порошок на основі полімеру; - вказані частки і вказаний, порошок, що по суті не містить барвників і наповнювачів на основі полімеру піддають термообробці і ущільнюють в пресі з утворенням вказаного поверхневого покриття. [0017] Безосновним поверхневим покриттям називається покриття, що не містить опорного шару (або основи), на який перед виконанням агломерації насипають частки. [0018] Згідно варіантів здійснення спосіб має або одну з нижченаведених ознак, або відповідну комбінацію будь-яких нижченаведених ознак: - масова частка порошку, що по суті не містить барвників і наповнювачів у складі декоративного поверхневого покриття складає менше 50 %; - спосіб додатково містить етап, на якому задню поверхню отриманого поверхневого покриття шліфують із забезпеченням заданої товщини; - пил, що утворився при шліфуванні, наносять на рухомий стрічковий носій до нанесення часток на вказаний рухомий стрічковий носій; - спосіб додатково містить етап, на якому на лицьову сторону поверхневого покриття наносять шар лаку на основі поліуретану. [0019] Додатковий опис даного винаходу розкриває безосновне декоративне поверхневе покриття з малюнком імітуючим рельєф, що містить неоднорідну композицію з окремих пофарбованих часток, що не спеклися на основі полімеру, отриманих подрібненням листа на основі полімеру і нерівномірно розподілених в по суті прозорій або напівпрозорій полімерній матриці, що в основному оточує вказані частки. [0020] Згідно приватним варіантам здійснення безосновне декоративне поверхневе покриття має або одну з нижченаведених ознак, або відповідну комбінацію будь-яких нижченаведених ознак: - масова частка по суті прозорої або напівпрозорої полімерної матриці у складі вказаного безосновного поверхневого покриття складає менше 50 %; - масова частка по суті прозорої або напівпрозорої полімерної матриці у складі вказаного безосновного поверхневого покриття складає менше 20 %; - частками є частки на основі гуми, частки на основі ПВХ (PVC) або часток на основі поліолефіну; - частки виготовлені з поліетилену (ПЕ, РЕ), сополімеру етилену з октеном (РЕ-со-О), поліпропілену (ПП, РР), блок-сополімеру будови полістирол-полібутадіен-полістирол (СБС, SBS), блок-сополімеру будови стирол-етилен-бутилен-стирол (СЕБС, SEBS), сополімеру етилену з вінілацетатом (ОВВА, EVA) або сополімером етилену з бутилакрилатом (ЕБА, ЕВА); - частки виготовлені з поліолефінових іономірів; - що по суті не містить барвників і наповнювачів порошком є порошок на основі ПВХ (PVC) або порошок на основі поліолефіну. КОРОТКИЙ ОПИС КРЕСЛЕНЬ [0021] Фіг. 1 - схематичне зображення двохстрічкового пресувального пристрою для виготовлення безосновного декоративного поверхневого покриття згідно першого варіанту здійснення. [0022] Фіг. 2 - схематичне зображення двохстрічкового пресувального пристрою для виготовлення безосновного декоративного поверхневого покриття згідно другого варіанту здійснення. [0023] Фіг. 3 - зображення декоративного поверхневого покриття, що створює враження рельєфної поверхні. [0024] Фіг. 4 - схематичне зображення поперечного перетину декоративного поверхневого покриття, що створює враження рельєфної поверхні. ДОКЛАДНИЙ ОПИС ВИНАХОДУ [0025] Декоративне поверхневе покриття, зокрема підлогове покриття, має певні механічні властивості, що забезпечують, зокрема, заданий механічний опір, опір зносу і опір втискуванню, а також зручність, м'якість, звукоізоляцію і теплоізоляцію. [0026] Безосновне поверхневе покриття, що заявляється поєднує в собі механічні властивості вказаного безосновного поверхневого покриття з винятковими естетичними властивостями, оскільки воно створює враження рельєфної поверхні за рахунок візуального враження, що створюється частками, що не спеклися, 9 і 10, введеними в по суті прозору полімерну матрицю 12 (фіг. 3). [0027] Для виготовлення поверхневого покриття, що заявляється, з полімервмісного складу виготовляють пофарбований лист, який потім піддають дробленню або подрібненню з 2 UA 101985 C2 5 10 15 утворенням часток. Переважно лист виготовляють каландруванням з безперервного потоку полімерного матеріалу, що виходить з екструдеру. [0028] Переважно частки виготовлені з матеріалів наоснові гуми, ПВХ (PVC) або Поліолефіну. Переважніше частки виготовлені з поліетилену (ПЕ, РЕ), сополімеру етилену з октеном (РЕ-со-О), поліпропілену (ПП, РР), блок-сополімеру будови полістирол-полібутадіенполістирол (СБС, SBS), блок-сополімеру будови-стирол-етилен-бутилен-стирол (СЕБС, SEBS), сополімеру етилену з вінілацетатом (ОВВА, EVA) або сополімером етилену з бутилакрилатом (ЕБА, ЕВА). [0029] У складі часток може додатково міститися наповнювач, стабілізатор, антиоксидант, матуючий агент, барвники, або суміш вказаних компонентів. Склад на основі ПВХ (PVC) може додатково містити пластифікатор. [0030] Переважно наповнювача міститься від 0 до 200 phr, стабілізатора від 0,5 до 5 phr, барвника від 0 до 10 phr, пластифікатора від 10 до 60 phr; при цьому одиниця phr означає дозування по масі, тобто кількість одиниць добавки на 100 часток полімеру (ПВХ (PVC) або поліолефіну). [0031] Типові склади часток приведені в таблицях 1 і 2. Тип ПВХ (PVC), як і тип стабілізатора, пластифікатора, наповнювача і барвника вибираються згідно конкретної необхідності, залежно від різних параметрів, наприклад, бажаного ефекту рельєфної поверхні, розміру часток, кольору, ступеня прозорості, і інших відповідних параметрів. 20 Таблиця 1 Склади часток на основі ПВХ (PVC). ПВХ (PVC) Пластифікатор Стабілізатор Наповнювачі Барвник Частки 1, phr 100 40 3 60 4 Частки 2, phr 100 30 2 20 1 Частки 3, phr 100 50 4 150 7 Таблиця 2 Склади часток на основі поліолефіну. Поліолефін Стабілізатор Наповнювачі Барвник 25 30 35 40 Частки A, phr 100 2 50 4 Частки В, phr 100 1 0 5 Частки С, phr 100 1 150 3 [0032] Як полімер ПВХ (PVC) можна використовувати наприклад, один з ПВХ (PVC) компаній Hydro Polymers, Ineos, Georgia Gulf або Solvin. В якості поліолефінового полімеру бажано використовувати поліетилен або сополімер етилену з октеном (РЕ-со-О), наприклад, Affinity™ EG 8100 компаній Dow Chemical. [0033] Як наповнювач може бути використаний будь-який відповідний наповнювач, вибраний переважно з гідратів, оксидів, глинистих матеріалів, карбонатів, доломіту або тальку, або сумішей вказаних матеріалів. Наприклад, як наповнювач можливо використовувати доломіт (Myanite A20) компанії Omya AB або мів, такий як Danchalk® P компанії Dankalk або Reosorb 90 компаній Omya AB. [0034] Як стабілізатор може бути використаний будь-який відповідний стабілізатор, переважно кальцій-цинковий (Ca-Zn) стабілізатор, наприклад, кальцій-цинковий (Ca-Zn) стабілізатор компанії Akcros або Barlocher GMBH. [0035] Як барвник може бути використаний будь-який відповідний барвник, вибраний виключно з міркувань естетики. Переважно барвником є двоокис титану, С. І. Red 144, С. І. Blue 15: 1, C.I. Black 7, C.I. Green 7, СІ. Yellow 83 або СІ. Violet 23. Наприклад, як двоокис титану можна використовувати Kemira 660 компаній Kemira Pigments, Tiona® 168 компаній Millenium Chemicals, або Tronox® R-FK-3 компанії IMCD Sweden AB; як Blue 15:1-Irgatith Blue ВСА компанії Ciba або PV Fast Blue компанії Clariant; як C I. Red 144-Cromophtal® Red BRNP компанії Ciba; і як C.I. Black 7-Printex® U компанії Evonik. 3 UA 101985 C2 5 10 15 20 25 30 35 40 [0036] Як пластифікатор може бути використаний будь-який відповідний пластифікатор, переважно диізононілфталат (ДІНФ, DINP) або диізодецилфталат (ДІДФ, DIDP), наприклад, компанії Exxon Mobile або Oxeno GMBH. [0037] Виготовлені частки можуть мати будь-який відповідний колір. Переважно з полімерного складу одного кольору отримують одноколірний полімерний лист, що подрібнюється на однокольрові частки. Для отримання часток з мармуровим ефектом можливо виготовити полімерний лист щонайменше з двох потоків полімерів різних кольорів. [0038] Виготовлені частки можуть мати різну форму або розміри. Наприклад, вони можуть бути виконані у вигляді обрізків, крихт, пластівців, великих зерен, гранул або суміші вказаних часток і мати будь-які відповідні розміри і товщину. Переважно розмір часток складає менше 14 мм, переважніше - менше 10мм і ще переважніше - менше 6мм. Під терміном "подрібнені частки" слід розуміти частки, отримані будь-яким загальноприйнятим способом розрізання. Переважно до розсіювання на рухомий стрічковий носій 3 каландрового пристрою частки проходять крізь грати відповідного розміру для відсіву і нанесення тільки тих, що мають задані розміри часток. [0039] У якості порошку, що по суті не містить барвників і наповнювачів, що наноситься потім на описані вище частки, може бути використаний будь-який відповідний порошок на основі полімеру, що забезпечує отримання прозорої або напівпрозорої полімерної матриці. При цьому для отримання прозорої або напівпрозорої полімерної матриці використовується суха порошкова суміш зазвичай аморфного або напівкристалічного полімеру. Хоча допускається, що порошок, що по суті не містить барвників і наповнювачів може містити дуже незначну кількість матуючого агента, барвника або наповнювача, має бути забезпечена прозорість, необхідна для досягнення тривимірного оптичного ефекту. [0040] Розмір часток порошку, що по суті не містить барвників і наповнювачів менше розміру часток подрібненого листа. Переважно розмір часток вказаного порошку, що по суті не містить барвників і наповнювачів складає від 1 до 300 мкм. [0041] Переважно в якості порошку, що не містить барвників і наповнювачів використаний склад на основі ПВХ (PVC) або поліолефіну. В якості поліолефіну переважно використаний поліетилен або сополімер поліетилену. [0042] Порошок, що по суті не містить барвників і наповнювачів може додатково містити пластифікатор, стабілізатор, присадку або суміш вказаних компонентів. [0043] Переважний можливий вміст стабілізатора складає від 0,5 до 5 часток на сотню (phr), присадки - від 0 до 10 phr. У складі на основі ПВХ (PVC) переважний можливий вміст стабілізатора складає від 5 до 50 phr. [0044] Для отримання прозорої або напівпрозорої полімерної матриці, в яку вводять частки, що не спеклися, порошок, що по суті не містить барвників і наповнювачів може містити лише малу кількість барвника або наповнювача. Переважний вміст барвника або наповнювача складає менше 2 phr. [0045] Типові склади порошків, що по суті не містять, барвників і наповнювачів приведені в таблицях 3 і 4. Таблиця 3 (PVC).Склад порошків, що по суті не містять фарбників, і наповнювачів і на основі ПВХ ПВХ (PVC) пластифікатор Стабілізатор Барвник Присадка (окрім наповнювача) Порошок 1 phr Порошок phr 2 Порошок 3 phr Порошок 4 phr Порошок 5 phr 100 100 100 100 100 35 40 40 5 50 2,5 2 2 1 3 0 0 1 1 0 0 0 1 4 3 0 UA 101985 C2 Таблиця 4 Склади порошків, що по суті не містять барвників, і наповнювачів на основі поліолефіну Поліолефін Стабілізатор Барвник Присадка (окрім наповнювача) 5 10 15 20 25 30 35 40 45 50 Порошок А phr 100 2 0 0 Порошок В phr 100 2 1 1 Порошок С phr 100 1 0 3 [0046] В якості полімеру ПВХ (PVC) можна використовувати, наприклад, один з ПВХ (PVC) компаній Hydro Polymers, Ineos, Georgia Gulf або Solvin. В якості поліолефінового полімеру бажано використовувати поліетилен або сополімер етилену з октеном (РЕ-со-О), наприклад, Affinity™ EG 8100 компаній Dow Chemical. [0047] В якості стабілізатора може бути використаний будь-який відповідний стабілізатор, переважно кальцій-цинковий (Ca-Zn) стабілізатор, наприклад, кальцій-цинковий (Ca-Zn) стабілізатор компанії Akcros або Barlocher GMBH. [0048] В якості пластифікатора може бути використаний будь-який відповідний пластифікатор, переважно диізононілфталат (ДІНФ, DINP) або диізодецилфталат (ДІДФ, DIDP), наприклад, компанії Exxon Mobile або Oxeno GMBH. [0049] Присадка переважно є поліпшуючим сумісність агентом або антиоксидантом. Антиоксидант є Irganox® 1010 (антиоксидант) компаній Ciba. [0050] Переважно барвником є двоокис титану, С. І. Red 144, С. І. Blue 15: 1, C.I. Black 7, C.I. Green 7, C.I. Yellow 83 або СІ. Violet 23. Як двоокис титану можна використовувати, наприклад, Kemira 660 компаній Kemira Pigments, Tiona® 168 компаній Millenium Chemicals, або Tronox® RFK-3 компанії IMCD Sweden AB; як Blue 15:1-Irgatith Blue ВСА компанії Ciba або PV Fast Blue компанії Clariant; як C. I. Red 144-Cromophtal® Red BRNP компанії Ciba; і як C.I. Black 7-Printex® U компанії Evonik. [0051] Декоративне поверхневе покриття, що заявляється, виготовляють нанесенням часток, переважно за допомогою розсіювання, на рухомий стрічковий носій З, з нанесенням порошку, що по суті не містить барвників і наповнювачів на основі полімеру на рухомий носій з частками. Таким чином, порошок, що по суті не містить барвників і наповнювачів покриває частки і заповнює простір або порожнечу між частками по всій товщині утвореного частками шару. [0052] Потім частки і порошок, що по суті не містить фарбників і наповнювачів нагрівають і ущільнюють, наприклад, в двохстрічковому пресі, з утворенням безосновного поверхневого покриття. [0053] Під дією термообробки порошок перетвориться в прозору або напівпрозору полімерну матрицю 12, в яку введені окремі частки, що не спеклися, 9 і 10 (фіг. 3). [0054] Двохетапне розсіювання, спочатку часток, а потім порошку, що по суті не містить барвників і наповнювачів, дозволяє контролювати щільність і розподіл часток на рухомому стрічковому носієві і, таким чином, в поверхневому покритті. Це дозволяє добитися нерівномірного розподілу часток по всій товщині і/або довжині поверхневого покриття (фіг. 4). Цим забезпечується можливість проникнення порошку, що по суті не містить барвників і наповнювачів по всій товщині утвореного частками шару, із заповненням порожнеч між частками по всій товщині. [0055] У поверхневому покритті, про яке заявляється, частки не агломеровані одна з однією. По всій товщині і/або довжині частки здаються окремими і такими, що неначе знаходяться у зрівноваженому або підвішеному стані в прозорій полімерній матриці 12. При цьому, хоча частки можуть стикатися або знаходитися між собою в контакті, загалом вони оточені матрицею, утвореною, що не містить барвників і наповнювачів порошком. [0056] Масова частка по суті того, що не містить барвників і наповнювачів порошку у складі декоративного поверхневого покриття переважно складає менше 50 %. Переважніше масова частка часток складає більше 90 %, а масова частка порошку, що по суті не містить барвників і наповнювачів складає менше 10 %. [0057] Поверхневе покриття, що заявляється, виготовляють з використанням будь-якого відповідного пристрою. Переважно, як показано на фіг. 1 і 2, вказане покриття виготовляють з використанням двохстрічкового пресу, такого, що містить стрічковий рухомий носій 3 (або нижню стрічку) виконаний із сталі або з вмістом, наприклад, паперу прокладки, що переміщає 5 UA 101985 C2 5 10 15 20 25 30 35 40 45 50 55 60 нижню стрічку 3 вал 1, переміщає верхню стрічку 4 вал 2; при цьому вказаний вал 2 нагрівають і експлуатують при температурі від 160 до 200 °C і тиску від 0,5 до 25 бар. [0058] Частки переважно наносять з використанням щонайменше пристрою 5 або 7, 2 розсіюючого частки на рухомий носій 3 в кількості від 1,5 до 5 кг/м . Переважно пристрої 5 і 7 містять грати, наприклад, грати 10 мм, для нанесення часток тільки заданих розмірів. [0059] Допустиме використання часток будь-якого відповідного діаметру, вибраного залежно від бажаного ефекту об'ємного зображення. При цьому товщина часток переважно складає від 0,5 до 3 мм. [0060] У кожен з пристроїв 5 і 7 подають частки з однаковими розмірами або суміш часток різних форм або розмірів. У кожен з пристроїв 5 і 7 подають однокольрові частки або мармуровані частки, або суміш різнокольорових часток. У кожен з пристроїв 5 і 7 також можуть подавати однокольрові або різнокольрові частки одного розміру, або однокольрові або різнокольрові частки різних розмірів. [0061] Що не містить барвників і наповнювачів порошок наносять переважно за допомогою 2 пристрою 6, розсіюючого порошок на рухомий носій 3, з кількістю часток від 0,1 до 1 кг/м . [0062] У першому варіанті здійснення (фіг. 1) частки розсіюють на нижню стрічку 3 з використанням пристрою 5, що при цьому по суті не містить барвників і наповнювачів порошок розсіюють на підстилаючий шар з часток з використанням пристрою 6. У другому варіанті здійснення (фіг. 2) частки розсіюють на нижню стрічку 3 з використанням пристроїв 5 і 7. Потім частки і порошок пресують з нагрівом між нижньою стрічкою 3 і верхньою стрічкою 4. [0063] Переважно оборотну сторону отриманого таким чином безосновного поверхневого покриття шліфують з отриманням заданої товщини поверхневого покриття. Переважно знімають приблизно 0,2 мм задньої поверхні, з отриманням товщини готового поверхневого покриття від 1,9 до 2,2 мм. [0064] Для виготовлення безосновного поверхневого покриття, що заявляється, не використовують ні підкладки, ні основи. Проте, перед нанесенням часток на рухомий носій, пил, що утворюється при шліфуванні, 11 наносять на рухомий стрічковий носій 3 з утворенням підстилаючого шару приблизно 0,2-3 мм. Переважно шліфувальний пил наносять з використанням пристрою 8. [0065] Безосновне покриття, що заявляється, має плоскі поверхні, виконані без текстурування або нерівномірних нерівностей завдяки введеню часток, що не спеклися, 9, 10 в полімерну матрицю 12. При цьому у разі потреби після етапу шліфування на верхній поверхні безосновного поверхневого покриття може бути виконане тиснення. [0066] Лицьову сторону витисненого або невитисненого безосновногоІ поверхневого покриття переважно покривають шаром лаку переважно на основі поліуретану ПУР (PUR), переважніше УФ-затверджуваного поліуретану. Вказане лицьове покриття може містити дисперсію ПУР (PUR), розчин ПУР (PUR), двокомпонентний ПУР (PUR), ПУР (PUR) акрилат або суміш вказаних речовин. Переважне лицьове покриття має товщину від 0,5 мкм до 100 мкм і наноситься будь-яким відповідним способом, переважно накаткою або розпилюванням. [0067] Переважно безосновне покриття з лицьовим покриттям або без розрізають на смуги або плити. ПРИКЛАДИ Приклад 1. [0068] На першому етапі за допомогою каландрового пристрою виготовляють три різні листи з ПВХ (PVC) (завтовшки +/- 3 мм), кожен свого кольору. Масові частки компонентів першого листа з ПВХ (PVC) розподілені таким чином: 48 % полімеру ПВХ (PVC) компанії Hydro Polymers; 19 % диізононілфталату (ДІНФ, DINP) компанії Exxon Mobile як пластифікатор; 2 % кальціюцинкового (Ca-Zn) стабілізатору компанії Akcros; 20 % доломіту (Myanite A20) компанії Отуа АВ і 9 % крейди (Danchalk® Р) компанії Dankalk як наповнювачі; а також 1,9 % двоокисів титану (Кешіга 660) компанії Kemira Pigments і 0.1 % C.I. Blue 15:1 (Irgatith Blue BCA) компанії Ciba як барвники. Другий лист виготовлений з тих же компонентів, що і перший лист, за винятком поєднання фарбників C.I. Blue 15:1 (Irgatith Blue BCA) компанії Ciba і С. I. Red 144 (Cromophtal® Red BRNP) компанії Ciba. Третій лист виготовлений з тих же компонентів, що і перший лист, за винятком поєднання барвників C.I. Blue 15:1 Irgatith Blue BCA) компанії Ciba і C.I. Black 7 (Printex® U) компаній Evonik. [0069] Потім вказані листи піддають подрібненню (дробінню) з утворенням часток різних форм або розмірів і пропускають через грати 10мм для відсіву часток розміром менших 10мм. Відсіяні частки в кількості 3 кг/м наносять з використанням пристрою 5 (подаючий пристрій) на нижню сталеву стрічку шириною 2,5 м, рухому із швидкістю 10 м/хв, з утворенням підстилаючого шару приблизно 10 мм. 6 UA 101985 C2 5 10 15 20 25 30 35 40 [0070] На наступному подаючому пристрої 6, що вільно тече, і по суті не містить фарбників і наповнювачів порошок ПВХ (PVC) з масовою часткою ПВХ (PVC) компанії Hydro Polymers 73 %, масовою часткою пластифікатора у вигляді диізононілфталату (ДІНФ, DINP) компанії Exxon Mobile 25 % і масовою часткою кальцій-цинкового (Ca-Zn) стабілізатора компанії Akcros 2 % 2 розсіюють в кількості 0,3 кг/м на раніше нанесені частки. При цьому масова частка часток складає 90 %, а масова частка сухої суміші складає 10 %. [0071] Частки і порошок, що не містить барвників, пресують під тиском 10 бар між нижньою сталевою стрічкою і верхньою сталевою стрічкою, нагрітою до 175 °C впродовж 7 метрів. Після вказаного етапу нагрівання виготовлений лист охолоджують в двохстрічковому пресі до 30 °C. [0072] Виготовлене таким чином безосновне декоративне поверхневе покриття має товщину 2,2 мм. Отримана поверхня зображена на фіг. 3. Приклад 2 [0073] Приклад 2 виконують тим же чином, що і приклад 1, за винятком того, що етапи прикладу 1 доповнюють етапом шліфування. При цьому початкова товщина 2,2 мм зменшена до 2 мм. Приклад З [0074] Приклад 3 виконують тим же чином, що і приклад 1, за винятком того, що частки виготовляють з поліолефіну. При цьому масові долі компонентів поліолефінових листів розподілені таким чином: - 50 % сополімеру етилену з октеном (РЕ-со-О) (Affinity™ EG 8100) компанії Dow Chemical; 14 % Поліпропілену (Embryon HG 245) компанії Borealis; - 32 % крейди (Danchalk® P) компанії Dankalk; 2 % антиоксиданту (Irganox® 1010) компанії Ciba, причому масові частки двоокису титану і поєднань барвників такі ж, як і в прикладі 1. У складі порошку, що не містить по суті барвників і наповнювачів масова частка сополімеру етилену з октеном (РЕ-со-О) (Affinity™ EG 8100) компанії Dow Chemica дорівнює 98 %, при цьому масова частка антиоксиданту (Irganox® 1010) компанії Ciba дорівнює 2 %. [0075] Приклад 4 виконують тим же чином, що і приклад 3, за винятком того, що етапи прикладу 3 доповнюють етапом шліфування. При цьому початкова товщина 2,2 мм зменшена до 2 мм. Номери позицій: 1 - вал; 2 - нагрітий вал; 3 - рухомий носій (нижня стрічка); 4 - верхня стрічка; 5 - пристрій розсіювання часток; 6 - пристрій розсіювання порошку, що по суті не містить барвників і наповнювачів; 7 - пристрій розсіювання часток; 8 - пристрій розсіювання шліфувального пилу; 9 - крупні частки, що не спеклися, введені в по суті прозору полімерну матрицю; 10 - дрібні частки, що не спеклися, введені в по суті прозору полімерну матрицю; 11 - шліфувальний пил; 12 - прозора/напівпрозора полімерна матриця. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Спосіб виготовлення безосновного декоративного поверхневого покриття, що створює враження рельєфної поверхні, що містить наступні етапи: виготовляють лист на основі полімеру; розрізають вказаний лист на частки; наносять вказані частки на рухомий стрічковий носій (3); наносять на вказані частки порошок, що по суті не містить барвників і наповнювачів на основі полімеру; вказані частки і вказаний порошок, що по суті не містить барвників і наповнювачів на основі полімеру, піддають термообробці і ущільнюють в пресі з утворенням вказаного поверхневого покриття. 2. Спосіб за п. 1, який відрізняється тим, що масова частка порошку, що по суті не містить барвників і наповнювачів, у складі декоративного поверхневого покриття складає менше 50 %. 3. Спосіб за пп. 1 або 2, який відрізняється тим, що додатково містить етап, на якому задню поверхню отриманого поверхневого покриття шліфують до заданої товщини. 7 UA 101985 C2 5 10 15 20 25 4. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що додатково містить етап, на якому на лицьову сторону поверхневого покриття наносять шар лаку на основі поліуретану. 5. Безосновне декоративне поверхневе покриття з малюнком, що імітує рельєф, що містить неоднорідну композицію з окремих пофарбованих часток на основі полімеру, які не спеклися, отриманих подрібненням листа на основі полімеру і нерівномірно розподілених в по суті прозорій або напівпрозорій полімерній матриці, що в основному оточує вказані частки. 6. Покриття за п. 5, яке відрізняється тим, що масова частка по суті прозорої або напівпрозорої полімерної матриці у складі вказаного безосновного поверхневого покриття складає менше 50 %. 7. Покриття за п. 6, яке відрізняється тим, що масова частка по суті прозорої або напівпрозорої полімерної матриці у складі вказаного безосновного поверхневого покриття складає менше 20 %. 8. Покриття за будь-яким з пп. 5-7, яке відрізняється тим, що частками є частки на основі гуми, на основі ПВХ (PVC) або на основі поліолефіну. 9. Покриття за п. 8, яке відрізняється тим, що частки виготовлені з поліетилену (ПЕ (РЕ)), співполімеру етилену з октеном (РЕ-со-О), поліпропілену (ПП (РР)), блок-співполімеру будови полістирол-полібутадієн-полістирол (СБС (SBS)), блок-співполімеру будови стирол-етиленбутилен-стирол (СЕБС (SEBS)), співполімеру етилену з вінілацетатом (ОВВА (EVA)) або співполімеру етилену з бутилакрилатом (ЕБА (ЕВА)). 10. Покриття за п. 8, яке відрізняється тим, що частки виготовлені з поліолефінових іономерів. 11. Покриття за будь-яким з пп. 5-10, яке відрізняється тим, що порошком, що по суті не містить барвників і наповнювачів, є порошок на основі ПВХ (PVC) або порошок на основі поліолефіну. 12. Безосновне декоративне поверхневе покриття, виготовлене способом за пп. 1-4. 8 UA 101985 C2 9 UA 101985 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
