Декоративне огородження

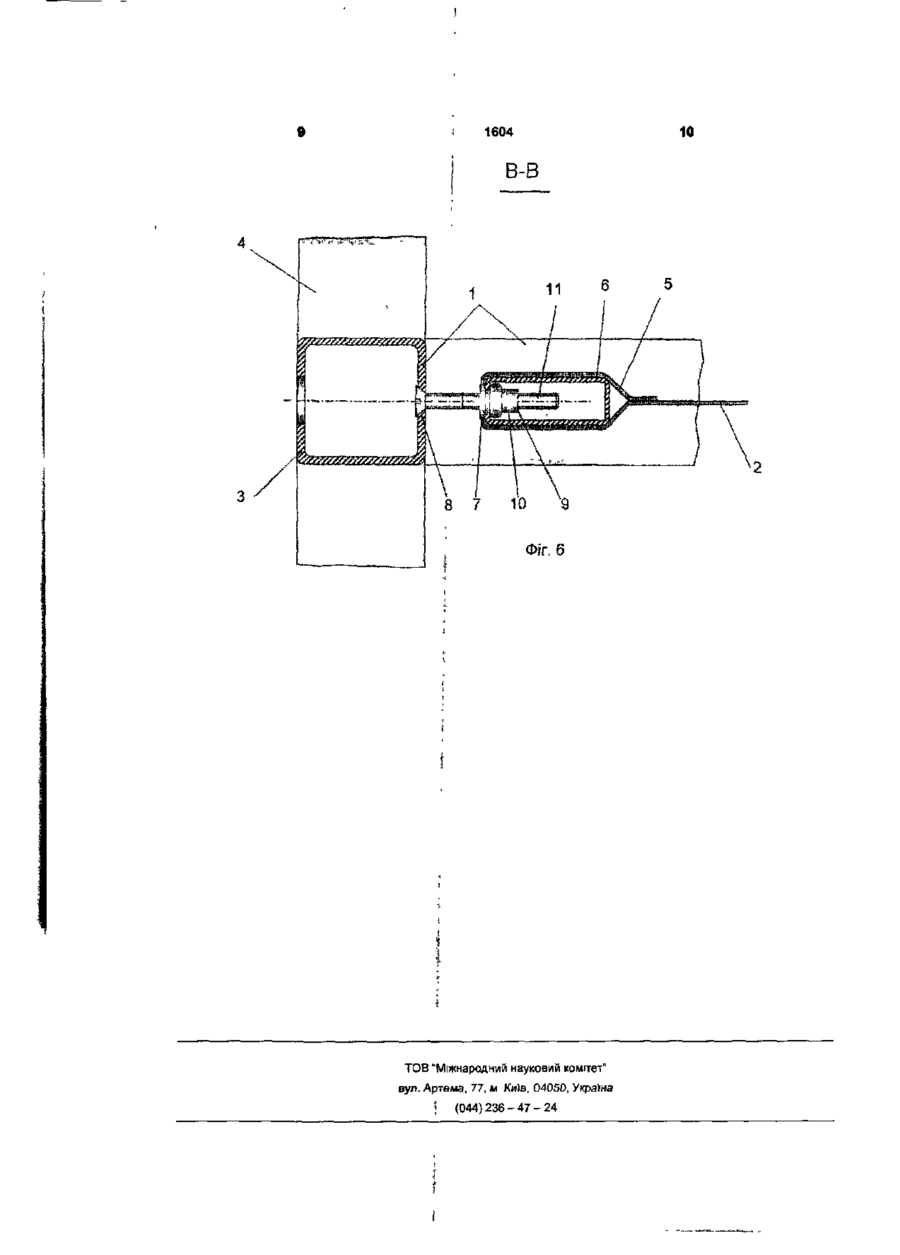

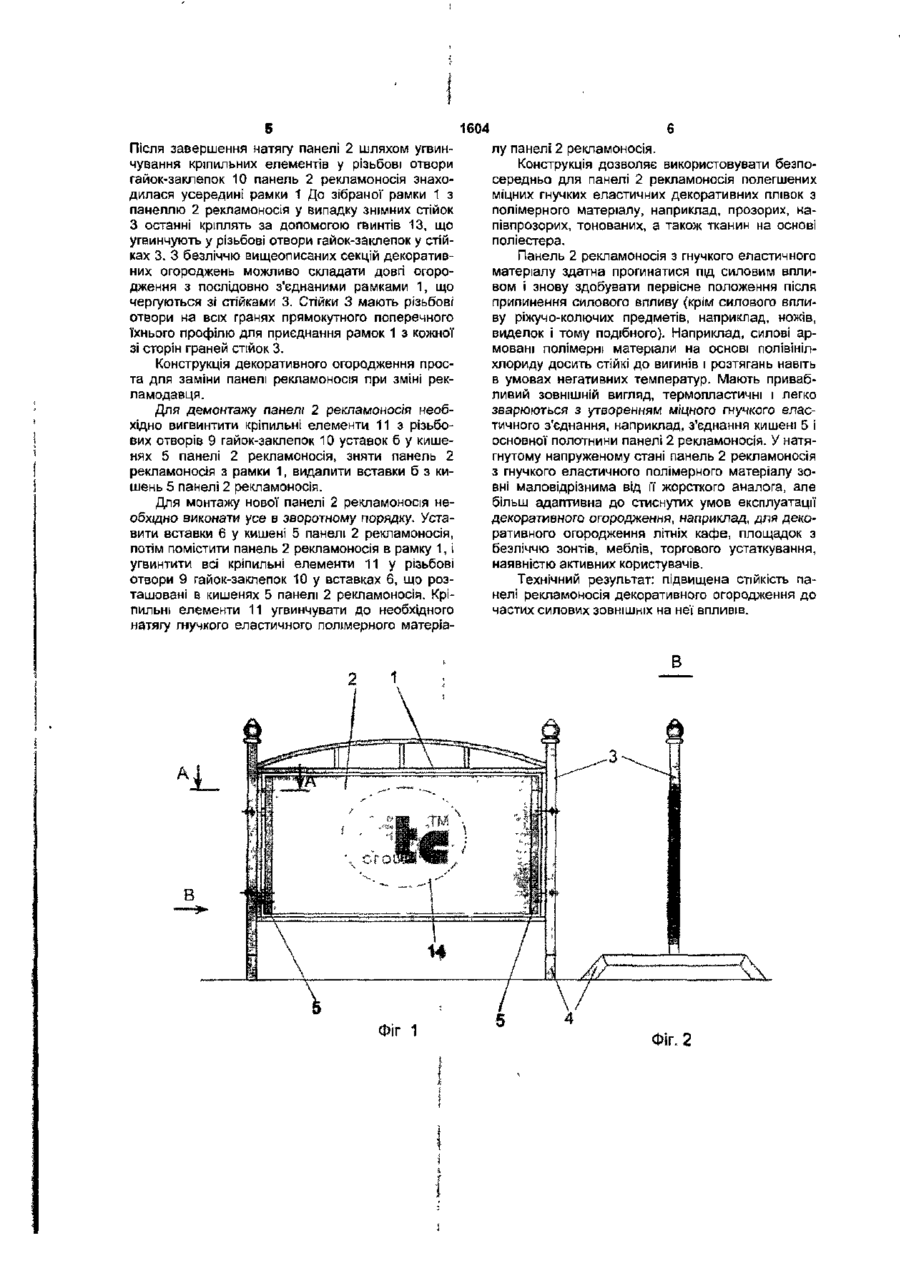

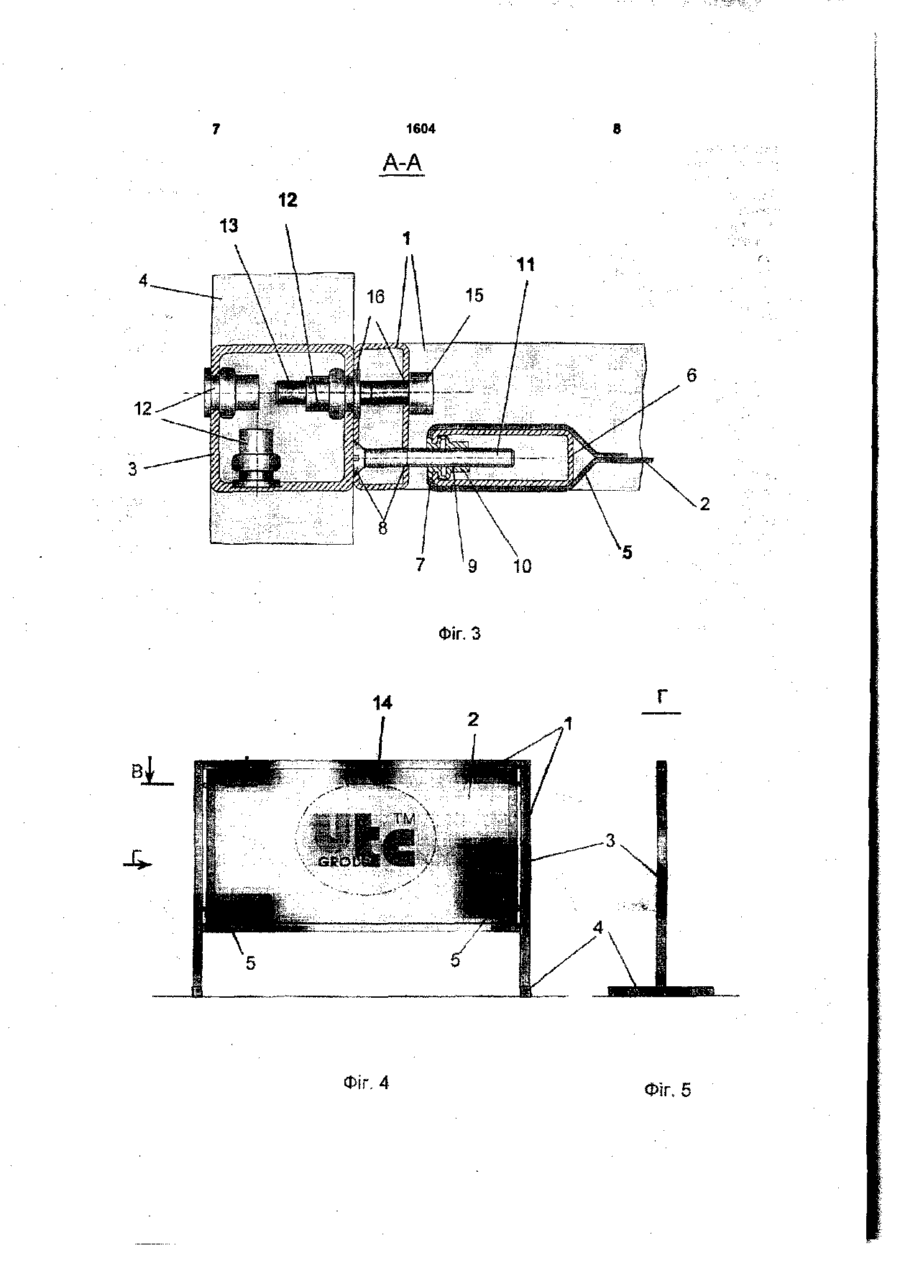

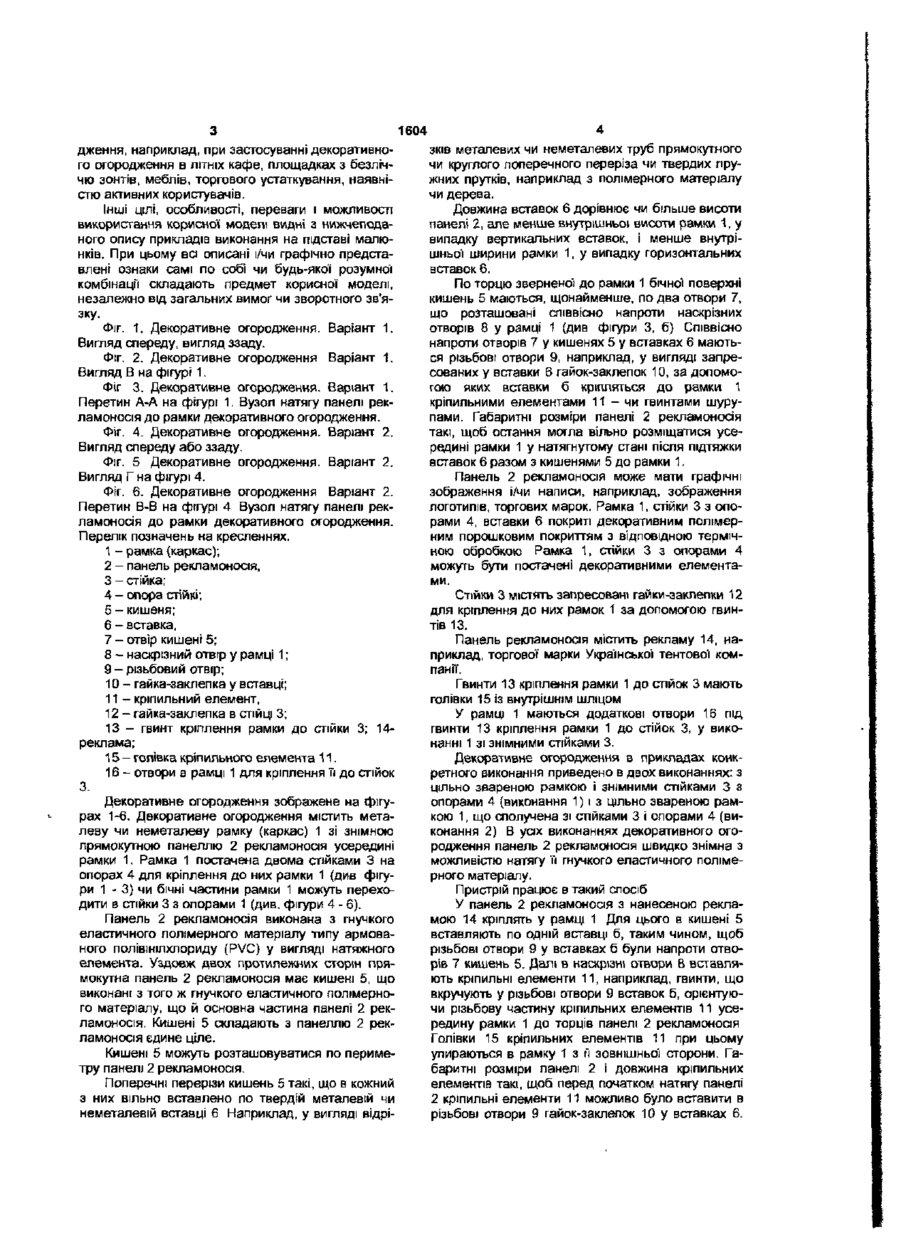

Декоративне огородження, що містить щонайменше одну жорстку рамку обрамлення з розташованою усередині п панеллю рекламоносія з полімерного матеріалу, яке відрізняється тим, що панель рекламоносія виконана з гнучкого еластич ного полімерного матеріалу у вигляді натяжного знімного елемента з кишенями по периметру панелі рекламоносія чи щонайменше із двох протилежних частин периметра панелі рекламоносія, причому усередині уздовж кишень вставлені подовжні тверді вставки, з'єднані з рамкою обрамлення кріпильними елементами за допомогою яких можливо здійснювати натяг панелі рекламоносія шляхом підтягування натяжних вставок разом з кишенями до рамки обрамлення та залишати їх в такому стані Корисна модель відноситься до галузі тентових конструкцій і може використовуватися для декоративного огородження і/або як рекламоносій Відомо декоративне огородження (див Рекламный проспект производственного общества «БелВИНС» Сопутствующая продукция Декоративные ограждения ДО-1-1хО,8 1999), що містить, щонайменше, одну жорстку рамку обрамлення з розташованою усередині м панеллю рекламоносія з полімерного матеріалу У відомому декоративному огородженні панель рекламоносія виконана з твердого полімерного матеріалу Декоративне огородження з панеллю рекламоносія з твердого полімерного матеріалу при використанні як огородження площадок кафе з меблями, що часто переставляються досить швидко втрачає первісний вид чи виходить з ладу через поштовхи спинками СТІЛЬЦІВ тиску спин відвідувачів об тверді панелі рекламоносія, що не переносять подібного звертання В основу корисної моделі поставлена задача, декоративне огородження, що підлягає удосконаленню, шляхом того, що декоративне огородження, що містить, щонайменше, одну жорстку рамку обрамлення з розташованою усередині м панеллю рекламоносія з полімерного матеріалу, ВІДПОВІДНО до корисної моделі, яке відрізняється тим, що панель рекламоносія виконана з гнучкого еластичного полімерного матеріалу у вигляді натяжного знімного елемента з кишенями по периметру панелі рекламоносія чи, щонайменше, із двох протилеж них частин периметра панелі рекламоносія, причому усередині уздовж кишень вставлені подовжні тверді вставки, з'єднані з рамкою обрамлення кріпильними елементами за допомогою яких можливо здійснювати натяг панелі рекламоносія шляхом підтягування натяжних вставок разом з кишенями до рамки обрамлення та залишати їх в такому стані Технічний результат підвищена СТІЙКІСТЬ панелі рекламоносія декоративного огородження до частих силових ЗОВНІШНІХ на неї впливів Досягнуто відносну простоту заміни панелі рекламоносія при ЗМІНІ рекламодавця Конструкція дозволяє використовувати безпосередньо для панелі рекламоносія полегшених міцних гнучких еластичних декоративних плівок з полімерного матеріалу Панель рекламоносія з гнучкого еластичного матеріалу має можливість без ушкодження прогинатися під ЗОВНІШНІМ СИЛОВИМ ВПЛИВОМ І знову здобувати первісний вигляд після припинення силового впливу Наприклад, силові армовані полімерні матеріали на основі полівінілхлориду мають достатню зносостійкість і МІЦНІСТЬ при вигині і розтяганні Мають привабливий ЗОВНІШНІЙ вигляд термопластичні і легко зварюються з утворенням міцного гнучкого еластичного з'єднання, наприклад з'єднання кишені з основною полотниною панелі рекламоносія У натягнутому напруженому стані панель рекламоносія з гнучкого еластичного полімерного матеріалу зовні мало відрізняється від п твердого аналога, але більш адаптивна до стиснутих умов експлуатацй декоративного огоро t О CO 1604 дження, наприклад, при застосуванні декоративного огородження в ЛІТНІХ кафе, площадках з безліччю зонтів, меблів, торгового устаткування, наявністю активних користувачів. Інші цілі, особливості, переваги і можливості використання корисної моделі видні з нижчеподаного опису прикладів виконання на підставі малюнків. При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будь-якої розумної комбінацГі складають предмет корисної моделі, незалежно від загальних вимог чи зворотного зв'язку. Фіг. 1. Декоративне огородження. Варіант 1. Вигляд спереду, вигляд ззаду. Фіг. 2. Декоративне огородження Варіант 1. Вигляд В на фігурі 1. Фіг 3. Декоративне огородження. Варіант 1. Перетин А-А на фігурі 1. Вузол натягу панелі рекламоносія до рамки декоративного огородження. Фіг. 4. Декоративне огородження. Варіант 2. Вигляд спереду або ззаду. Фіг. 5 Декоративне огородження. Варіант 2. Вигляд Г на фігурі 4. Фіг. 6. Декоративне огородження Варіант 2. Перетин В-В на фігурі 4 Вузол натягу панелі рекламоносія до рамки декоративного огородження. Перелік позначень на кресленнях. 1 - рамка (каркас); 2 - панель рекламоносія, 3 - стійка; 4 - опора стійкі; 5 - кишеня; 6 - вставка, 7 - отвір кишені 5; 8 - наскрізний отвір у рамці 1; 9 - різьбовий отвір; 10 - гайка-заклепка у вставці; 11 - кріпильний елемент, 12 - гайка-заклепка вСТІЙЦІ3; 13 - гвинт кріплення рамки до стійки 3; 14реклама; 15 - голівка кріпильного елемента 11. 16 - отвори в рамці 1 для кріплення її до стійок 3. Декоративне огородження зображене на фігурах 1-6. Декоративне огородження містить металеву чи неметалеву рамку (каркас) 1 зі знімною прямокутною панеллю 2 рекламоносія усередині рамки 1. Рамка 1 постачена двома стійками 3 на опорах 4 для кріплення до них рамки 1 {див фігури 1 - 3) чи бічні частини рамки 1 можуть переходити в стійки 3 з опорами 1 (див. фігури 4 - 6). Панель 2 рекламоносія виконана з гнучкого еластичного полімерного матеріалу типу армованого полівінілхлориду (PVC) у вигляді натяжного елемента. Уздовж двох протилежних сторін прямокутна панель 2 рекламоносія має кишені 5, що виконані з того ж гнучкого еластичного полімерного матеріалу, що й основна частина панелі 2 рекламоносія. Кишені 5 складають з панеллю 2 рекламоносія єдине ціле. Кишені 5 можуть розташовуватися по периметру панелі 2 рекламоносія. Поперечні перерізи кишень 5 такі, що в кожний з них вільно вставлено по твердій металевій чи неметалевій вставці 6 Наприклад, у вигляді відрі зків металевих чи неметалевих труб прямокутного чи круглого поперечного переріза чи твердих пружних прутків, наприклад з полімерного матеріалу чи дерева. Довжина вставок 6 дорівнює чи більше висоти панелі 2, але менше внутрішньої висоти рамки 1, у випадку вертикальних вставок, і менше внутрішньої ширини рамки 1, у випадку горизонтальних вставок 6. По торцю зверненої до рамки 1 бічної поверхні кишень 5 маються, щонайменше, по два отвори 7, що розташовані сліввісно напроти наскрізних отворів 8 у рамці 1 (див фігури 3, б) Співвісно напроти отворів 7 у кишенях 5 у вставках 6 маються різьбові отвори 9, наприклад, у вигляді запресованих у вставки 6 гайок-заклепок 10, за допомогою яких вставки б кріпляться до рамки 1 кріпильними елементами 11 - чи гвинтами шурупами. Габаритні розміри панелі 2 рекламоносія такі, щоб остання могла вільно розміщатися усередині рамки 1 у натягнутому стані після підтяжки вставок 6 разом з кишенями 5 до рамки 1. Панель 2 рекламоносія може мати графічні зображення і/чи написи, наприклад, зображення логотипів, торгових марок. Рамка 1, стійки 3 з опорами 4, вставки 6 покриті декоративним полімерним порошковим покриттям з відповідною термічною обробкою Рамка 1, стійки 3 з опорами 4 можуть бути постачені декоративними елементами. Стійки 3 містять запресовані гайки-заклепки 12 для кріплення до них рамок 1 за допомогою гвинтів 13. Панель рекламоносія містить рекламу 14, наприклад, торгової марки Української тентової компанії. Гвинти 13 кріплення рамки 1 до стійок 3 мають голівки 15 із внутрішнім шліцом У рамці 1 маються додаткові отвори 16 під гвинти 13 кріплення рамки 1 до стійок 3, у виконанні 1 зі знімними стійками 3. Декоративне огородження в прикладах конкретного виконання приведено в двох виконаннях: з цільно звареною рамкою і знімними стійками 3 з опорами 4 (виконання 1) і з цільно звареною рамкою 1, що сполучена зі стійками 3 і опорами 4 (виконання 2) В усіх виконаннях декоративного огородження панель 2 рекламоносія швидко знімна з можливістю натягу її гнучкого еластичного полімерного матеріалу. Пристрій працює в такий спосіб У панель 2 рекламоносія з нанесеною рекламою 14 кріплять у рамці 1 Для цього в кишені 5 вставляють по ОДНІЙ вставці б, таким чином, щоб різьбові отвори 9 у вставках б були напроти отворів 7 кишень 5. Далі в наскрізні отвори 8 вставляють кріпильні елементи 11, наприклад, гвинти, що вкручують у різьбові отвори 9 вставок б, орієнтуючи різьбову частину кріпильних елементів 11 усередину рамки 1 до торців панелі 2 рекламоносія Голівки 15 кріпильних елементів 11 при цьому упираються в рамку 1 з її зовнішньої сторони. Габаритні розміри панелі 2 і довжина кріпильних елементів такі, щоб перед початком натягу панелі 2 кріпильні елементи 11 можливо було вставити в різьбові отвори 9 гайок-заклепок 10 у вставках 6. 1604 Після завершення натягу панелі 2 шляхом угвинчування кріпильних елементів у різьбові отвори гайок-заклепок 10 панель 2 рекламоносія знаходилася усередині рамки 1 До зібраної рамки 1 з панеллю 2 рекламоносія у випадку знімних стійок З останні кріплять за допомогою гвинтів 13, що угвинчують у різьбові отвори гай ок-за клепок у стійках 3. З безліччю вищеописаних секцій декоративних огороджень можливо складати довгі огородження з послідовно з'єднаними рамками 1, що чергуються зі стійками 3. Стійки 3 мають різьбові отвори на всіх гранях прямокутного поперечного їхнього профілю для приєднання рамок 1 з кожної зі сторін граней стійок 3. Конструкція декоративного огородження проста для заміни панелі рекламоносія при зміні рекламодавця. Для демонтажу панелі 2 рекламоносія необхідно вигвинтити кріпильні елементи 11 з різьбових отворів 9 гайок-заклепок 10 уставок б у кишенях 5 панелі 2 рекламоносія, зняти панель 2 рекламоносія з рамки 1, видалити вставки б з кишень 5 панелі 2 рекламоносія. Для монтажу нової панелі 2 рекламоносія необхідно виконати усе в зворотному порядку. Уставити вставки 6 у кишені 5 панелі 2 рекламоносія, потім помістити панель 2 рекламоносія в рамку 1, і угвинтити всі кріпильні елементи 11 у різьбові отвори 9 гайок-заклепок 10 у вставках 6, що розташовані в кишенях 5 панелі 2 рекламоносія. Кріпильні елементи 11 угвинчувати до необхідного натягу гнучкого еластичного полімерного матеріа ФІГ 1 лу панелі 2 рекламоносія. Конструкція дозволяє використовувати безпосередньо для панелі 2 рекламоносія полегшених міцних гнучких еластичних декоративних плівок з полімерного матеріалу, наприклад, прозорих, напівпрозорих, тонованих, а також тканин на основі поліестера. Панель 2 рекламоносія з гнучкого еластичного матеріалу здатна прогинатися під силовим впливом і знову здобувати первісне положення після припинення силового впливу (крім силового впливу ріжучо-колючих предметів, наприклад, ножів, виделок і тому подібного). Наприклад, силові армовані полімерні матеріали на основі полівінілхлориду досить стійкі до вигинів і розтягань навіть в умовах негативних температур. Мають привабливий зовнішній вигляд, термопластичні і легко зварюються з утворенням міцного гнучкого еластичного з'єднання, наприклад, з'єднання кишені 5 і основної полотнини панелі 2 рекламоносія. У натягнутому напруженому стані панель 2 рекламоносія з гнучкого еластичного полімерного матеріалу зовні маловідрізнима від її жорсткого аналога, але більш адаптивна до стиснутих умов експлуатації декоративного огородження, наприклад, для декоративного огородження літніх кафе, площадок з безліччю зонтів, меблів, торгового устаткування, наявністю активних користувачів. Технічний результат: підвищена стійкість панелі рекламоносія декоративного огородження до частих силових ЗОВНІШНІХ на неї впливів. ФІГ, 2 1604 A-A 12 11 Фіг. З Фіг, 4 Фіг 5 10 1604 ФІГ. 6 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Киіа, 04050, Україна | (044)236 - 47 - 24
