Вимірювання послідовності контактів у перемикачі відгалужень

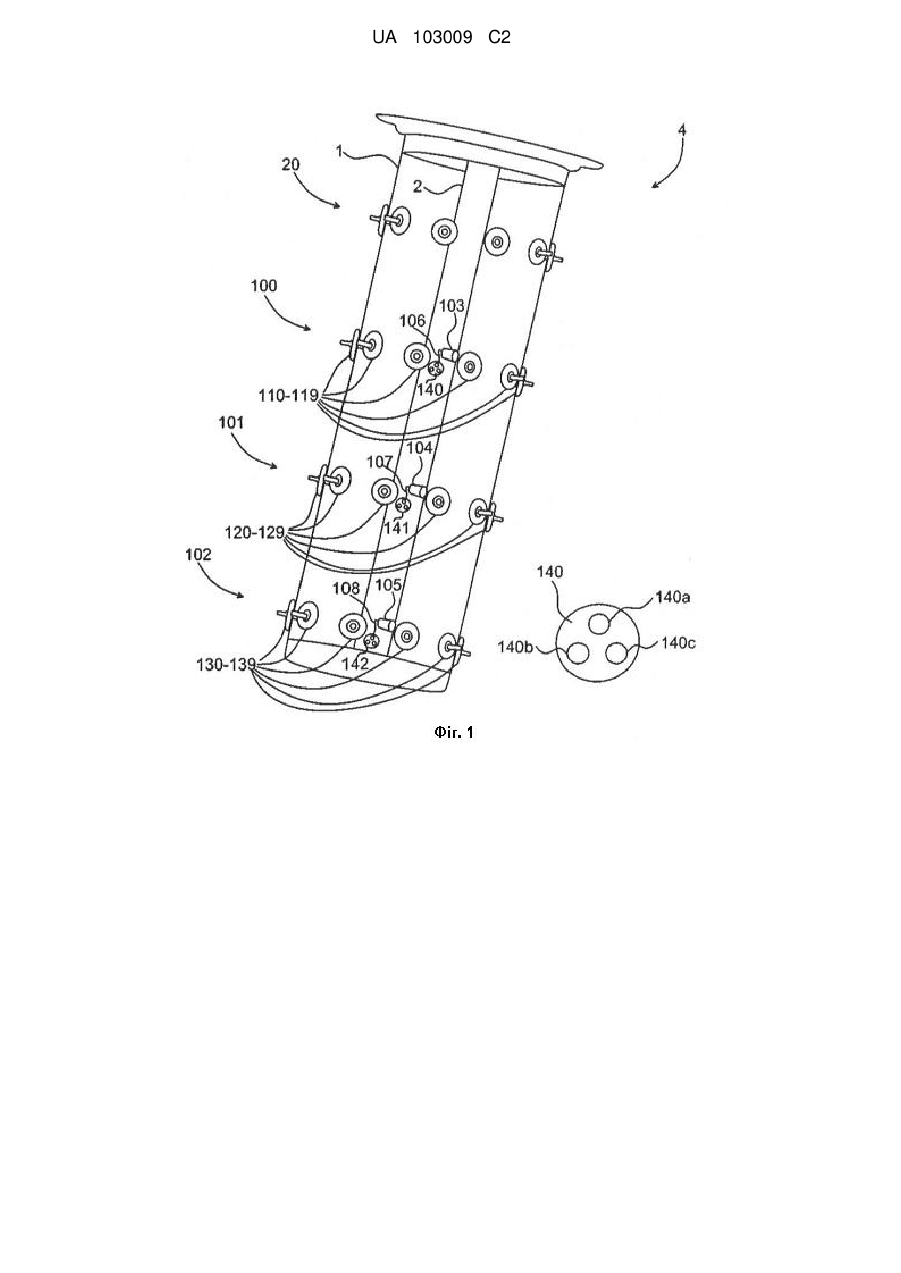

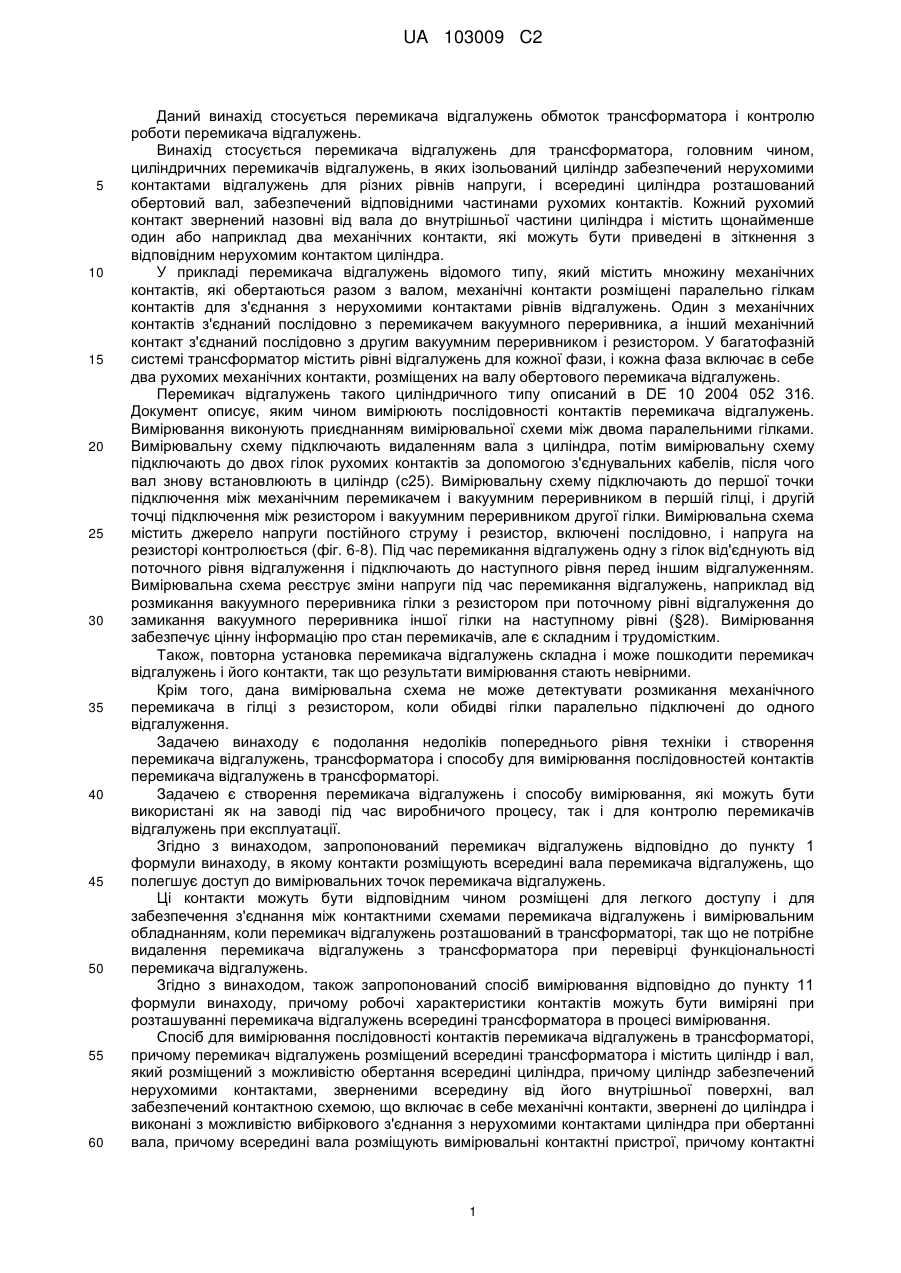

Реферат: Запропонований перемикач відгалужень і спосіб для вимірювання послідовності контактів перемикача відгалужень. Перемикач відгалужень містить циліндр і вал, який розміщений з можливістю обертання всередині циліндра, при цьому циліндр забезпечений нерухомими контактами, вал забезпечений контактною схемою, що звернена до циліндра і включає в себе механічні контакти, причому механічні контакти виконані з можливістю вибіркового з'єднання з нерухомими контактами циліндра при обертанні вала, при цьому контактна схема також включає в себе щонайменше дві вимірювальні точки для вимірювання характеристики контактної схеми. Перемикач відгалужень містить щонайменше один вимірювальний контактний пристрій, який електрично підключений до відповідних вимірювальних точок в контактній схемі, причому вимірювальний контактний пристрій розміщений всередині вала. Це полегшує доступ до вимірювальних точок перемикача відгалужень. UA 103009 C2 (12) UA 103009 C2 UA 103009 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується перемикача відгалужень обмоток трансформатора і контролю роботи перемикача відгалужень. Винахід стосується перемикача відгалужень для трансформатора, головним чином, циліндричних перемикачів відгалужень, в яких ізольований циліндр забезпечений нерухомими контактами відгалужень для різних рівнів напруги, і всередині циліндра розташований обертовий вал, забезпечений відповідними частинами рухомих контактів. Кожний рухомий контакт звернений назовні від вала до внутрішньої частини циліндра і містить щонайменше один або наприклад два механічних контакти, які можуть бути приведені в зіткнення з відповідним нерухомим контактом циліндра. У прикладі перемикача відгалужень відомого типу, який містить множину механічних контактів, які обертаються разом з валом, механічні контакти розміщені паралельно гілкам контактів для з'єднання з нерухомими контактами рівнів відгалужень. Один з механічних контактів з'єднаний послідовно з перемикачем вакуумного переривника, а інший механічний контакт з'єднаний послідовно з другим вакуумним переривником і резистором. У багатофазній системі трансформатор містить рівні відгалужень для кожної фази, і кожна фаза включає в себе два рухомих механічних контакти, розміщених на валу обертового перемикача відгалужень. Перемикач відгалужень такого циліндричного типу описаний в DE 10 2004 052 316. Документ описує, яким чином вимірюють послідовності контактів перемикача відгалужень. Вимірювання виконують приєднанням вимірювальної схеми між двома паралельними гілками. Вимірювальну схему підключають видаленням вала з циліндра, потім вимірювальну схему підключають до двох гілок рухомих контактів за допомогою з'єднувальних кабелів, після чого вал знову встановлюють в циліндр (с25). Вимірювальну схему підключають до першої точки підключення між механічним перемикачем і вакуумним переривником в першій гілці, і другій точці підключення між резистором і вакуумним переривником другої гілки. Вимірювальна схема містить джерело напруги постійного струму і резистор, включені послідовно, і напруга на резисторі контролюється (фіг. 6-8). Під час перемикання відгалужень одну з гілок від'єднують від поточного рівня відгалуження і підключають до наступного рівня перед іншим відгалуженням. Вимірювальна схема реєструє зміни напруги під час перемикання відгалужень, наприклад від розмикання вакуумного переривника гілки з резистором при поточному рівні відгалуження до замикання вакуумного переривника іншої гілки на наступному рівні (§28). Вимірювання забезпечує цінну інформацію про стан перемикачів, але є складним і трудомістким. Також, повторна установка перемикача відгалужень складна і може пошкодити перемикач відгалужень і його контакти, так що результати вимірювання стають невірними. Крім того, дана вимірювальна схема не може детектувати розмикання механічного перемикача в гілці з резистором, коли обидві гілки паралельно підключені до одного відгалуження. Задачею винаходу є подолання недоліків попереднього рівня техніки і створення перемикача відгалужень, трансформатора і способу для вимірювання послідовностей контактів перемикача відгалужень в трансформаторі. Задачею є створення перемикача відгалужень і способу вимірювання, які можуть бути використані як на заводі під час виробничого процесу, так і для контролю перемикачів відгалужень при експлуатації. Згідно з винаходом, запропонований перемикач відгалужень відповідно до пункту 1 формули винаходу, в якому контакти розміщують всередині вала перемикача відгалужень, що полегшує доступ до вимірювальних точок перемикача відгалужень. Ці контакти можуть бути відповідним чином розміщені для легкого доступу і для забезпечення з'єднання між контактними схемами перемикача відгалужень і вимірювальним обладнанням, коли перемикач відгалужень розташований в трансформаторі, так що не потрібне видалення перемикача відгалужень з трансформатора при перевірці функціональності перемикача відгалужень. Згідно з винаходом, також запропонований спосіб вимірювання відповідно до пункту 11 формули винаходу, причому робочі характеристики контактів можуть бути виміряні при розташуванні перемикача відгалужень всередині трансформатора в процесі вимірювання. Спосіб для вимірювання послідовності контактів перемикача відгалужень в трансформаторі, причому перемикач відгалужень розміщений всередині трансформатора і містить циліндр і вал, який розміщений з можливістю обертання всередині циліндра, причому циліндр забезпечений нерухомими контактами, зверненими всередину від його внутрішньої поверхні, вал забезпечений контактною схемою, що включає в себе механічні контакти, звернені до циліндра і виконані з можливістю вибіркового з'єднання з нерухомими контактами циліндра при обертанні вала, причому всередині вала розміщують вимірювальні контактні пристрої, причому контактні 1 UA 103009 C2 5 10 15 20 25 30 35 40 45 50 55 пристрої електрично підключають до вимірювальних точок контактної схеми, при цьому спосіб включає етап, на якому розмикають і замикають контакти контактної схеми і вимірюють електричні зміни під час розмикання і замикання контактів. Спосіб характеризується етапом, на якому вставляють вимірювальні головки, забезпечені вимірювальними контактами, у вал перемикача відгалужень. Переважно, етап вставляння вимірювальної головки виконують, коли перемикач відгалужень розташований всередині трансформатора. Виконанням вимірювання послідовності контактів перемикача відгалужень при розташуванні перемикача відгалужень всередині трансформатора можна зекономити цінний час і труд. Оскільки перемикач відгалужень не видаляють з трансформатора, значно знижується ризик пошкодження перемикача відгалужень, оскільки не потрібне повторне встановлення вала перемикача відгалужень з його контактами всередині циліндра. Варіанти втілення перемикача відгалужень і спосіб згідно з винаходом полегшують вимірювання послідовностей контактів в різноманітних перемикачах відгалужень. Спосіб і перемикач відгалужень можуть бути використані для поліпшення багатьох типів циліндричних перемикачів відгалужень і полегшення контролю і технічного обслуговування їх контактів. У варіанті втілення вимірювальний контактний пристрій перемикача відгалужень містить щонайменше дві індивідуальні контактні поверхні, і контактна схема містить дві вимірювальні точки, причому кожна з контактних поверхонь з'єднана відповідно з однією з вимірювальних точок. Таким чином, з'єднання контактного пристрою і вимірювального обладнання забезпечує доступ до обох вимірювальних точок. У варіанті втілення перемикач відгалужень містить три вимірювальних контактних пристрої і три вимірювальних схеми, причому кожний контактний пристрій розміщений всередині вала і з'єднаний відповідно з однією з трьох вимірювальних схем. Особливо це корисно для трифазних систем. У варіанті втілення вимірювальний контактний пристрій містить три окремі контактні поверхні, і контактна схема містить три вимірювальні точки, причому кожна з контактних поверхонь з'єднана відповідно з однією з вимірювальних точок. Наявність трьох вимірювальних точок для кожної фази забезпечує поліпшені вимірювальні можливості. Переважний варіант втілення включає в себе множину провідників, розташованих між відповідною вимірювальною точкою і контактною поверхнею і однієї з контактних поверхонь, що проходять від зовнішнього боку вала до відповідної всередині вала. У варіанті втілення перемикач відгалужень містить верхню ділянку з кришкою (19) і отвір (9), що герметизується, розташований в кришці (19), причому отвір (9), що герметизується, виконаний з можливістю забезпечення доступу до вала (2). Таким чином, до вала з контактами може бути одержаний доступ для перевірки, і перемикач відгалужень може бути герметизований при використанні трансформатора для передачі електроенергії. У варіанті втілення контактна схема містить дві гілки, причому перша гілка містить перший механічний контакт, перший вакуумний переривник і захисний резистор, друга гілка містить другий механічний контакт і другий вакуумний переривник. Перемикачі відгалужень з вакуумними переривниками вигідні для трансформаторів середньої і високої напруги, наприклад вище 5 кВ. Перемикачі відгалужень з вакуумними переривниками вимагають меншого технічного обслуговування, ніж перемикачі відгалужень, що мають тільки механічні контакти. Винахід також має перевагу для перемикачів відгалужень тільки з механічними контактами. Переважно, спосіб вимірювання включає етап, на якому з'єднують вимірювальні контакти з контактними пристроями, причому етап з'єднання виконують після вставляння вимірювальної головки у вал. Переважно, спосіб вимірювання включає в себе етап, на якому видаляють вимірювальну головку з вала, включно видалення вимірювальної головки з трансформатора, причому етап виконують після етапу розмикання, замикання і вимірювання. Висунення вимірювальної головки з трансформатора є менш складним і менш трудомістким процесом, ніж підйом усього центрального вала, що включає в себе рухомі контакти, з трансформатора. Переважно, спосіб вимірювання включає в себе етап, на якому замикають перемикач відгалужень після етапу видалення вимірювальної головки. Таким чином, трансформатор герметизується і може бути повторно підключений до мережі електропередачі. Винахід також забезпечує трансформатор, що включає в себе перемикач відгалужень за винаходом і що використовує його переваги. Трансформатор містить дві обмотки, одна з яких є регулювальною обмоткою, і перемикач відгалужень, виконаний з можливістю вибору рівня відгалуження регулювальної обмотки. 2 UA 103009 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід також забезпечує вимірювальне обладнання для вимірювання послідовності контактів в перемикачі відгалужень за винаходом. Вимірювальне обладнання містить вимірювальну головку, забезпечену вимірювальними контактами, пристосованими до сполучного з'єднання щонайменше з одним контактним пристроєм, який розміщений всередині вала перемикача відгалужень. Винахід забезпечує перемикач відгалужень і спосіб, за допомогою якого можна контролювати функціонування всіх окремих перемикачів. Спосіб може бути використаний протягом виробництва і встановлення, а також для контролю роботи і технічного обслуговування перемикача відгалужень протягом усього його терміну служби. Загалом, ознаки формули винаходу, що використовуються в пунктах, потрібно інтерпретувати відповідно до їх загальноприйнятого значення в даній галузі техніки, якщо в даній заявці не обумовлено інше. Всі посилання на "елемент, пристрій, компонент, засіб, етап і т.д." потрібно прямо інтерпретувати як посилання щонайменше на один приклад елемента, пристрою, компонента, засобу, етапу і т.д., якщо не обумовлено інше. Порядок виконання будьякого етапу, розкритого в даній заявці способу, не обов'язково повинен точно відповідати розкритому порядку, якщо не обумовлено інше. Надалі винахід пояснюється описом переважних варіантів втілення з посиланнями на супровідні креслення, на яких: Фіг. 1 ілюструє перемикач відгалужень; Фіг. 2 ілюструє верхній переріз перемикача відгалужень за фіг. 1; Фіг. 3 ілюструє принципову схему перемикача відгалужень; Фіг. 4 ілюструє принципову схему перемикача відгалужень, з'єднану з вимірювальним обладнанням; Фіг. 5 ілюструє приклад вимірювального обладнання для з'єднання з перемикачем відгалужень; Фіг. 6 ілюструє звичайний режим перемикання для перемикача відгалужень, виміряний на фіг. 4; Фіг. 7 ілюструє спосіб вимірювання відповідно до винаходу. На Фіг. 1 показаний циліндричний перемикач 4 відгалужень для установки в трансформатор і з'єднання з регулювальною обмоткою трансформатора. Перемикач 4 відгалужень містить зовнішній циліндр 1, оточуючий внутрішній вал 2. Вал 2 розміщений з можливістю обертання всередині циліндра 1. Перемикач 4 відгалужень є трифазним і має клемне компонування 100102 для кожної з трьох фаз 100-102, розміщене на трьох висотах, слідуючи колу на трьох рівнях 100-102 циліндра 2. Кожний рівень включає в себе множину рознесених один від одного клем 110-139 на зовнішньому боці циліндра 2 для забезпечення з'єднань з множиною різних відгалужень кожної з регулювальних обмоток (не показані) трансформатора. кресл. ілюструє перемикач 4 відгалужень, що має десять клем 110-139 для кожної фази, з яких шість клем 110139 видно на кресл., а інші чотири розташовані на прихованому боці циліндра. Кожна з клем 110-139 навколо циліндра забезпечує електричне з'єднання з відповідними нерухомими контактами (3 на фіг. 2) всередині циліндра 2. Ці нерухомі контакти звернені всередину до вала 2 в центрі циліндра 1. Вал 2, в свою чергу, забезпечений клемними компонуваннями 103-105, зверненими назовні до нерухомих контактів циліндра 1. Вал 2 включає в себе три таких клемних компонування 103-105, по одному на кожну фазу. Клемні компонування 103-105 містять механічні контакти, що прикріплені до вала 2 і переміщаються при обертанні вала 2, входячи в контакт з нерухомими контактами циліндра 1, з тим щоб обертанням вала 2 могло бути вибране конкретне відгалуження 110-139 для кожної фази, так що кожне клемне компонування 103-105 вала приводиться в сполучний контакт з відповідним нерухомим контактом в циліндрі 1 для кожної фази. Клемні компонування 103-105 відповідно також включають в себе вакуумні переривники (33, 36 на фіг. 3), послідовно включені з механічними контактами. На схемі на Фіг. 3 і 4 проілюстровані механічні контакти (32, 35) і вакуумні переривники (33, 36), розташовані між валом і циліндром. Ці клемні компонування 103-105 приєднані за допомогою відповідних кабелів 106-108 до контактних пристроїв 140-142, які розміщені всередині вала 2, тобто вал є порожнистим і забезпечений контактними пристроями 140-142 в своїй внутрішній частині, за одним таким контактним пристроєм для кожної фази. Як проілюстровано, кожний контактний пристрій 140-142 містить три контакти, і переважно, щоб кожний кабель 106-108 включав в себе три провідники, електрично з'єднані з трьома різними вимірювальними точками в клемних компонуваннях 103-105. Ці вимірювальні точки (А, В, С) проілюстровані додатково на Фіг. 3 і 4. Кожний з трьох контактних пристроїв 140-142 включає в себе три вимірювальних контакти 140А-С, і ці вимірювальні контакти 140А-С пристосовані і розміщені для забезпечення електричного з'єднання з вимірювальним 3 UA 103009 C2 5 10 15 20 25 30 35 40 45 50 55 60 обладнанням, проілюстрованим на фігурі 5. Для цієї мети вимірювальне обладнання включає в себе стрижень 51, забезпечений трьома групами 52а-с вимірювальних контактів, розміщених таким чином, що вони рознесені один від одного на ту ж відстань, на яку рознесені контактні пристрої 140-142. Збільшене зображення трьох вимірювальних контактних поверхонь 140А-С контактних пристроїв 140-142 забезпечене на фіг. 1 праворуч від перемикача 4 відгалужень. Проілюстрований перемикач 4 відгалужень також містить преселектор 20, але винахід може бути використаний в перемикачах відгалужень, що не містять преселектор. На Фіг. 2 показаний верхній кінець перемикача 4 відгалужень за фіг. 1, що показує циліндр 1 з валом 2, розташованим з можливістю обертання всередині, і кришку 19 на вершині циліндра. Механічний контакт 32 клемних компонувань 103-105 проілюстрований в сполучному контакті з нерухомим контактом 3, розташованим на внутрішньому боці циліндра 1 і що забезпечує з'єднання з клемою 110 відгалуження на зовнішньому боці циліндра 1. Кришка забезпечена отвором, що герметизується 9 для введення вимірювальних пристроїв (таких як стрижень 51 на фіг. 5), що містять вимірювальні контакти (52 на фіг. 5) для з'єднання з внутрішніми вимірювальними контактами (140а-с на фіг. 1) вала. Кришка може бути забезпечена у вигляді знімної кришки, яка закриває отвір для доступу до вала під час використання трансформатора. При вимірюванні робочих характеристик перемикача 4 відгалужень і його контактів 103-105 кришку видаляють, так що забезпечується доступ вимірювального обладнання до вимірювальних контактів 140-142 всередині вала. Цей доступ може бути забезпечений і при розташуванні перемикача 4 відгалужень всередині трансформатора так, що не потрібно підіймати і видаляти перемикач 4 відгалужень з цього трансформатора при виконанні процесу вимірювання. На Фіг. 3 показана контактна схема 31, відповідна для клемних компонувань 103-105 вала, для кожної фази, причому клемні компонування 103-105 з'єднані з нерухомим контактом 3 циліндра на відгалуженні n регулювальної відмотки. Таким чином, контактна схема 31 є прикладом рухливого контакту 103-105 вала 2. Контактна схема 31 містить два механічних контакти 32, 35, виконані з можливістю входити в зв'язаний контакт з відповідними нерухомими контактами (3) циліндра. Механічні контакти 32, 35 розміщені в двох паралельних гілках для з'єднання з нерухомими контактами рівнів відгалуження, проілюстрованих як n і n+1. Один з механічних контактів 35 з'єднаний послідовно з перемикачем вакуумного переривника 36, а інший механічний контакт 32 з'єднаний послідовно з другим вакуумним переривником 33 і резистором 34. Коли рухомий контакт 31 переміщують від першого відгалуження n і першого нерухомого контакту циліндра на друге відгалуження n+1, гілка, що включає в себе резистор 34 і вакуумний переривник 33, входить в контакт з другим нерухомим контактом відгалуження n+1. Резистор 34 призначений для захисту перемикача 4 відгалужень від циркулюючих струмів, що є наслідком з'єднання двох відгалужень (n, n+1). Вал також відповідним чином розташований так, що він може бути повернений в зворотному напрямі від відгалуження n+1 до першого відгалуження n, у випадку чого, гілка, яка включає в себе резистор 34, переміщається останньою від другого відгалуження n+1, і резистор 34 в цьому випадку також захистить контактну схему 31 від циркулюючих струмів. Рухомий контакт 31 забезпечений вимірювальними точками А, В, С на двох гілках схеми для вимірювання робочих характеристик механічних контактів 32, 35 і вакуумних переривників 33, 36. Перша вимірювальна точка А забезпечена між першим механічним контактом 35 і першим вакуумним переривником 36, тобто на лінії з'єднання першого механічного контакту 35 і першого перемикача вакуумного переривника 36 першої гілки. Друга і третя вимірювальні точки В, С забезпечені між другим механічним контактом 32 і другим вакуумним переривником 33, тобто на лінії з'єднання другого механічного контакту 32 і другого вакуумного переривника 33 другої гілки. Ці вимірювальні точки забезпечені на відповідному боці захисного резистора 34. Друга вимірювальна точка В забезпечена між другим вакуумним переривником 33 і резистором 34. Третя вимірювальна точка С забезпечена між другим механічним контактом 32 і резистором 34. На Фіг. 4 показані вимірювальні пристрої 37, 38, приєднані до вимірювальних точок А, В, С рухливого контакту 31 вала. Перший вимірювальний пристрій 37 підключений між другою В і третьої С вимірювальними точками і паралельно резистору 34. Другий вимірювальний пристрій підключений між двома гілками, тобто між першою вимірювальною точкою А першої гілки і другою вимірювальною точкою В другої гілки. Кожний з вимірювальних пристроїв містить джерело постійного струму і вольтметр, що реєструє напругу як функцію від часу. Альтернативно, струми і напруги між А і В і між В і С вимірюють вольтметрами і амперметрами і визначають опір для контактів схеми і зміни опору при розмиканні і замиканні контактів. Вимірювання можуть бути використані для визначення стану кожного контакту, наприклад рівня 4 UA 103009 C2 5 10 15 20 25 30 35 40 45 50 55 1 для замкненого контакту і рівня 0 для розімкненого контакту, і можуть бути представлені у вигляді функції від часу як проілюстровано на фіг. 6. На Фіг. 5 показаний приклад вимірювального обладнання 50 для виконання вимірювання робочих характеристик контактів перемикача 4 відгалужень. Вимірювальне обладнання 50 містить вимірювальні інструменти (37, 38, 54, 55), які розміщені поза перемикачем відгалужень протягом вимірювання послідовності контактів, і засіб 51, 52 для з'єднання інструментів з вимірювальними контактними пристроями 140-142 на валу перемикача відгалужень, наприклад подовжений стрижень 51, забезпечений вимірювальними контактами 52А-С. З'єднувальний засіб 51, 52 пристосований для вставки у вал (2) через герметизуючий отвір (9) на фіг. 2 перемикача відгалужень. Вимірювальне обладнання включає в себе вимірювальну головку 51 у вигляді стрижня 51. Вимірювальна головка 51 забезпечена множиною вимірювальних контактів 52, відповідних вимірювальним контактам контактних пристроїв 140-142 (фіг. 1), розміщених всередині вала 2. Вимірювальна головка має першу 52а, другу 52b і третю 52с групу вимірювальних контактів, причому кожна група 52а-с включає в себе перший, другий і третій контакт для з'єднання відповідно з одним з трьох контактів 140А-С кожного з контактних пристроїв 140-142 вала. Тим самим три контакти кожної групи можуть бути підключені до вимірювальних точок А, В, С рухливого контакту 31. Коли виконується вимірювання і кришка 19 (фіг. 2) видалена, вимірювальна головка 51 вставлена, ці вимірювальні контакти 52а-с, в загальній складності дев'ять, з'єднані з дев'ятьма відповідними вимірювальними контактами 140а-с вала, які за допомогою трьох кабелів 106-108 підключені до рухливого контакту 103-105, 31 вала 2. Вимірювальне обладнання включає в себе контролер або блок 54 керування, який забезпечений дисплеєм 55 для забезпечення результатів для оператора. Контролер з'єднаний зі стрижнем 51 через кабель 53, що відповідним чином включає в себе один окремий кабель для кожної вимірювальної точки АС перемикача відгалужень, для якого пристосована вимірювальна головка 51. Контролер 54 включає в себе вимірювальні прилади і джерела 37, 38 постійного струму, які приєднані до вимірювальних точок АС через кабель 53, головку 51 і вимірювальні контакти 52. Контролер 54 розташовується поза трансформатором протягом вимірювання послідовності контактів. Контролер 54 відповідним чином виконаний з можливістю керування вимірюванням і визначення результатів для оператора. Як альтернатива єдиному блоку 54 керування, з можливістю передачі інформації може бути приєднаний комп'ютер з призначеним для користувача інтерфейсом, що включає в себе дисплей 55 для керування вимірювальним блоком, який включає в себе вимірювальні інструменти, наприклад джерела постійного струму і омметр або, наприклад джерела постійного струму і вольтметр і амперметр. На Фіг. 6 показана послідовність перемикання перемикача 4 відгалужень, коли рухомі контакти 12, 31 переміщаються від першого відгалуження (n) регулювальної обмотки до другого відгалуження (n+1) трансформатора. Гілка з резистором рухливого контакту 31 першою переміщується до другого відгалуження, тобто гілка з другим механічним контактом 32 і другим вакуумним переривником 33. Переміщення забезпечується обертанням вала 2 разом з гілкою з резистором, розташованою перед іншою гілкою. Коли другий механічний контакт 32 відключається від відгалуження n, вакуумний переривник 33 цієї гілки розмикається. Далі другий механічний контакт 32 з'єднується з другим відгалуженням (n+1), і другий вакуумний переривник 33 потім замикається. Перший вакуумний переривник 36 потім розмикається, до того як механічний контакт 35 відійде і відключається від першого відгалуження. Перший механічний контакт 35 обертається разом з валом і з'єднується з нерухомим контактом другого відгалуження, після чого обертання вала припиняється. Перший вакуумний переривник 36 не замикається знову доти, поки механічний контакт 35 не з'єднається з другим відгалуженням (n+1). На Фіг. 7 показана послідовність етапів способу для вимірювання робочих характеристик контактів перемикача відгалужень під час перемикання. Спосіб починається з фази установки, коли вимірювальне обладнання з'єднують з перемикачем відгалужень. Установка включає в себе розташування вимірювальної головки 51 всередині вала 2 перемикача відгалужень при розташуванні перемикача 4 відгалужень всередині трансформатора 18, так що вимірювальна головка розміщується всередині трансформатора. По-перше, на етапі 71, відкривають кришку перемикача відгалужень. По-друге, на етапі 72, вставляють вимірювальну головку в отвір. Потім, на етапі 73, вимірювальні контакти 140а-с, 52а-с з'єднують один з одним 52а-с, 140а-с, тобто вимірювальні контакти 52а-с головки 51 з'єднують з відповідними вимірювальними контактами 140а-с вала. Таким чином, фаза установки забезпечує електричне з'єднання між вимірювальним обладнанням 37, 38, 54, 55 і вимірювальними точками А, В, С в контактній схемі 5 UA 103009 C2 5 10 15 20 25 30 35 за допомогою розміщення вимірювальної головки 51 з вимірювальними контактами 52а-с всередині трансформатора 18. Коли установка завершена, починають фазу вимірювання. Фаза вимірювання включає в себе виконання вимірювання послідовності контактів, протягом якого робочі характеристики контактів 32, 33, 35, 36 контролюються вимірювальним обладнанням 37, 38, 54, 55. На етапі 74 між вимірювальними точками прикладають постійні струми. При використанні контактного пристрою 31, такого як пристрій, проілюстрований на Фіг. 3 і 4, цей етап включає в себе додавання постійного струму між вимірювальними точками А і В і між вимірювальними точками В і С, відповідно, тобто перший струм прикладають між двома гілками, а другий струм прикладають паралельно резистору 34. Потім ініціюють і згодом виконують вимірювання електричних характеристик (етап 75). Контролюють напруги і струми (етап 76) між вимірювальними точками А і В і між В і С і визначають результат (етап 77). Протягом цього вимірювання з'єднують і від'єднують чотири контакти 32, 33, 35, 36 двох гілок рухливого контакту 103-105, 31 вали 2 перемикача відгалужень і контролюють рівні напруги за допомогою контролера 54 на етапі 76. Результати відповідним чином представляють на дисплеї 55 вимірювального обладнання. Коли фаза вимірювання завершена, спосіб включає в себе фазу видалення, протягом якої видаляють вимірювальне обладнання з трансформатора. Вимірювання закінчується, а фаза видалення починається від'єднуванням вимірювальних контактів 140-142 А-С (етап 78), головку видаляють з трансформатора (етап 79), тобто з внутрішньої частини вала перемикача відгалужень, і закривають кришку (етап 80). На Фіг. 8 показаний трансформатор 18, що містить перемикач 4 відгалужень з кришкою 19. Трансформатор включає в себе три клеми 16 первинної обмотки і три клеми 17 повторної обмотки. Перемикач 4 відгалужень виконаний з можливістю зміни трансформації напруги між клемами первинної обмотки 16 і клемами повторної обмотки 17. Перемикач 4 відгалужень забезпечений кришкою 9, що закриває доступ до його вала, на якому забезпечена множина вимірювальних контактів (140а-с, 141а-с, 142а-с на фіг. 1), приєднаних до вимірювальних точок А, В, С в контактних схемах, розташованих поза валом і всередині трансформатора. Розміщенням вимірювальних точок всередині вала перемикача 4 відгалужень спрощується вимірюванням послідовності контактів. Перемикач 4 відгалужень залишається всередині трансформатора 18 протягом всього циклу вимірювання послідовності контактів, тобто від установки вимірювального обладнання до його видалення. Циліндр перемикача відгалужень відповідним чином герметизується і заповнюється рідким ізолюючим середовищем, таким як масло. Трансформатор 18 також містить рідке ізолююче середовище, наприклад масло, поза перемикачем відгалужень, і масло трансформатора ізольоване від масла перемикача відгалужень. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Перемикач (4) відгалужень для трансформатора, який містить циліндр (1) і вал (2), який розміщений з можливістю обертання всередині циліндра (1), причому циліндр (1) забезпечений нерухомими контактами (3), вал забезпечений контактною схемою, зверненою до циліндра, і включає в себе механічні контакти (32, 35), причому механічні контакти (32, 35) виконані з можливістю вибіркового з'єднання з нерухомими контактами (3) циліндра (1) при обертанні вала (2), при цьому контактна схема (31) також включає в себе щонайменше дві вимірювальні точки (А-С) для вимірювання характеристики контактної схеми (31), який відрізняється тим, що містить щонайменше один вимірювальний контактний пристрій (140-142), який електрично з'єднаний з відповідними вимірювальними точками (А, В, С) в контактній схемі, причому вимірювальний контактний пристрій (140-142) розміщений всередині вала (2). 2. Перемикач (4) відгалужень за п. 1, який відрізняється тим, що вимірювальний контактний пристрій (140-142) містить щонайменше дві окремі контактні поверхні (140А-С), і контактна схема (31) містить дві вимірювальні точки (А-С), при цьому кожна з контактних поверхонь (140АС) з'єднана відповідно з однією з вимірювальних точок (А-С). 3. Перемикач (4) відгалужень за п. 1, який відрізняється тим, що містить три вимірювальні контактні пристрої (140-142) і три контактні схеми (31, 103-105), при цьому кожний з контактних пристроїв (140-142) розміщений всередині вала (2) і з'єднаний відповідно з однією з трьох контактних схем (31, 103-105). 4. Перемикач (4) відгалужень за п. 3, який відрізняється тим, що кожний вимірювальний контактний пристрій (140-142) містить три окремі контактні поверхні (140А-С), і контактна схема 6 UA 103009 C2 5 10 15 20 25 30 35 40 45 (31) містить три вимірювальні точки (А-С), при цьому кожна з контактних поверхонь (140А-С) з'єднана відповідно з однією з вимірювальних точок (А-С). 5. Перемикач (4) відгалужень за будь-яким з пп. 2-4, який відрізняється тим, що включає в себе множину провідників (106-108 А-С), кожний з яких розміщений між відповідною вимірювальною точкою (А-С) і контактною поверхнею (140А-С) і проходить від зовнішнього боку вала (2) відповідно до однієї з контактних поверхонь (140А-С) всередині вала (2). 6. Перемикач відгалужень за будь-яким з пп. 1-5, який відрізняється тим, що має кришку (19) і отвір (9), що герметизується, розташований в кришці (19), причому отвір (9), що герметизується, розміщений для забезпечення доступу до вала (2). 7. Перемикач відгалужень за будь-яким з пп. 1-6, який відрізняється тим, що контактна схема (31) містить дві гілки, причому перша гілка містить перший механічний контакт (32), перший вакуумний переривник (33) і захисний резистор (34), друга гілка містить другий механічний контакт (35) і другий вакуумний переривник (36). 8. Трансформатор (18), що містить дві обмотки, одна з яких є регулювальною обмоткою, і перемикач відгалужень, виконаний з можливістю вибору рівня відгалуження регулюючої обмотки, який відрізняється тим, що перемикач відгалужень виконаний за будь-яким з попередніх пунктів. 9. Вимірювальне обладнання (50) для вимірювання послідовності контактів в перемикачі (4) відгалужень за будь-яким з пп. 1-7, що містить вимірювальну головку (51), забезпечену вимірювальними контактами (52а-с), що забезпечують з'єднання щонайменше з одним контактним пристроєм (140-142), розміщеним всередині вала (2) перемикача відгалужень. 10. Спосіб вимірювання послідовності контактів перемикача (4) відгалужень в трансформаторі (18), причому перемикач (4) відгалужень розміщений всередині трансформатора (18) і містить циліндр (1) і вал (2), який розміщений з можливістю обертання всередині циліндра (1), при цьому циліндр (1) забезпечений нерухомими контактами (3), вал (2) забезпечений контактною схемою (31), що включає в себе механічні контакти (32, 35), звернені до циліндра (1) і виконані з можливістю вибіркового з'єднання з нерухомими контактами (3) циліндра при обертанні вала (2), при цьому вимірювальні контактні пристрої (140-142) розміщені всередині вала (2), причому контактні пристрої (140-142) електрично з'єднані з вимірювальними точками (А-С) контактної схеми (31), при цьому спосіб включає етап (76), на якому розмикають і замикають контакти (32, 33, 35, 36) контактної схеми (31) і вимірюють зміни електричних характеристик за допомогою вимірювального обладнання (50) під час розмикання і замикання контактів, який відрізняється тим, що включає етап, на якому вставляють вимірювальну головку (51), забезпечену вимірювальними контактами (52А-С) у вал (2) перемикача відгалужень. 11. Спосіб за п. 10, який відрізняється тим, що етап вставляння вимірювальної головки виконують при наявності перемикача відгалужень всередині трансформатора (18). 12. Спосіб за п. 10 або 11, який відрізняється тим, що включає етап, на якому з'єднують вимірювальні контакти (52А-С) з контактними пристроями (140-142), причому етап з'єднання виконують після вставляння вимірювальної головки (51) у вал (2). 13. Спосіб за будь-яким з пп. 10-12, який відрізняється тим, що включає етап (78), на якому видаляють вимірювальну головку (51) з вала, включно з видаленням вимірювальної головки (51) з трансформатора, причому етап (78) виконують після етапу (76) розмикання, замикання і вимірювання. 14. Спосіб вимірювання за п. 13, який відрізняється тим, що включає етап (80), на якому закривають перемикач відгалужень після етапу (78) видалення вимірювальної головки (51). 7 UA 103009 C2 8 UA 103009 C2 9 UA 103009 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
