Механізм контактора трифазного перемикача відгалужень обмоток трансформатора під навантаженням

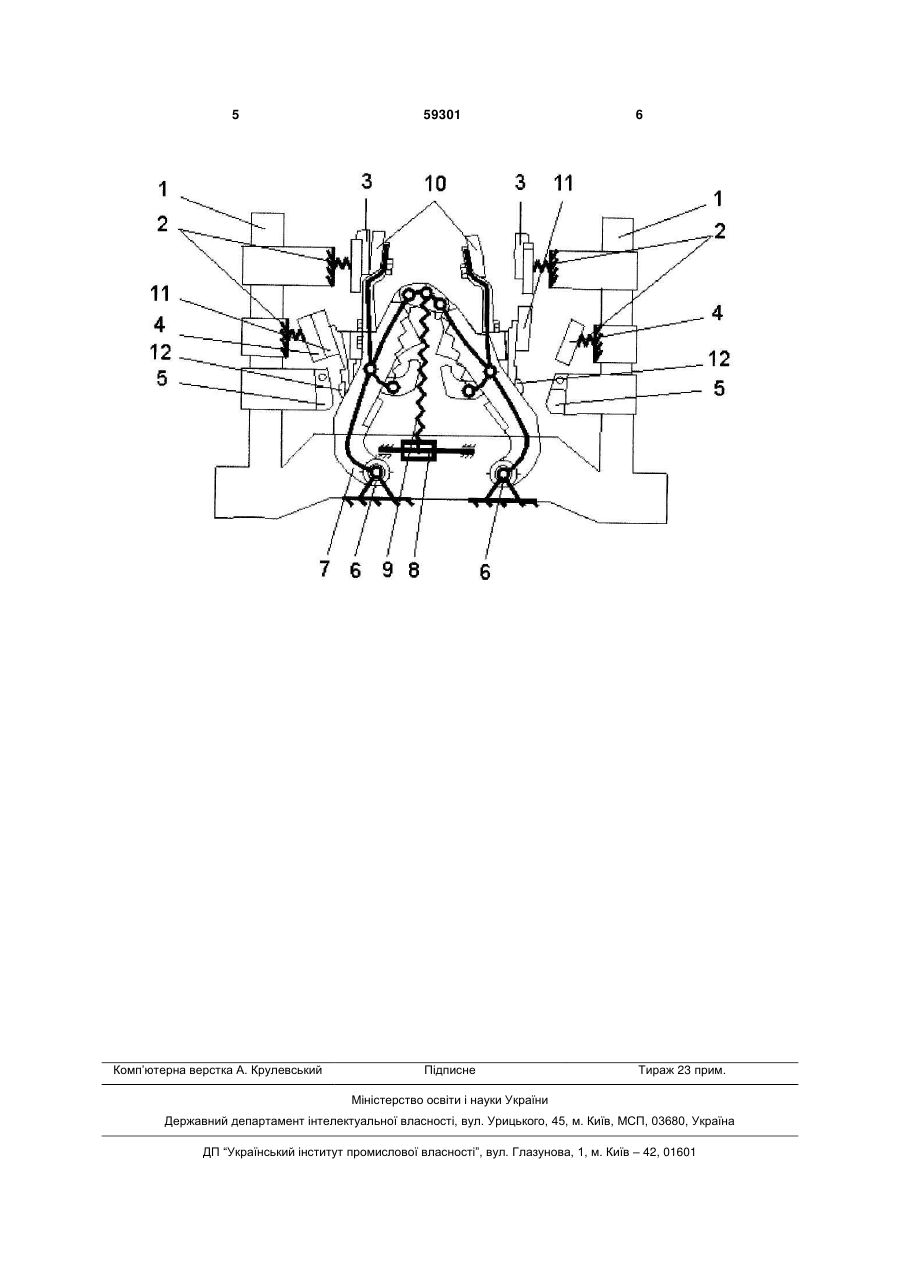

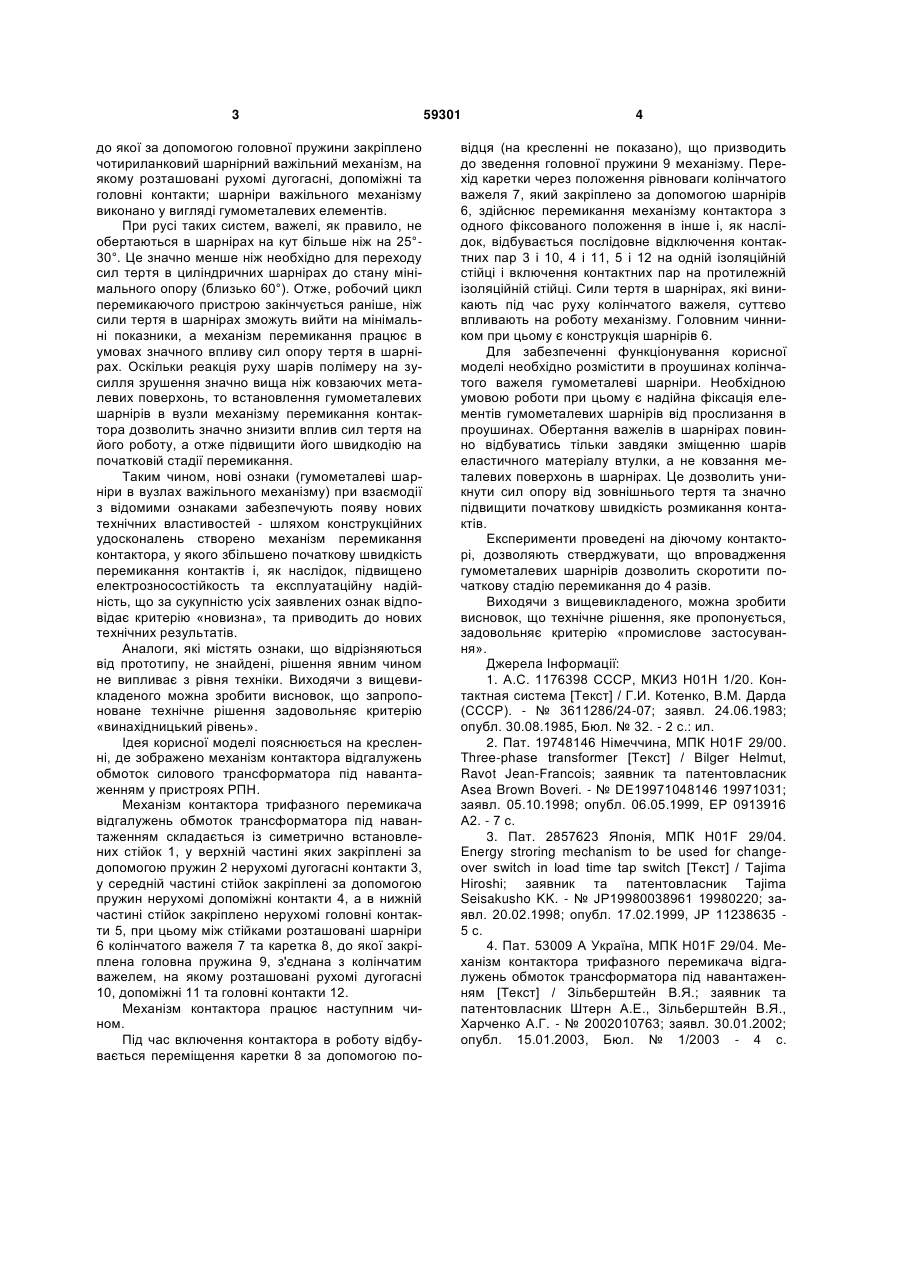

Механізм контактора трифазного перемикача відгалужень обмоток трансформатора під навантаженням, що складається із симетрично встановлених стійок, у верхній частині яких закріплено за 3 до якої за допомогою головної пружини закріплено чотириланковий шарнірний важільний механізм, на якому розташовані рухомі дугогасні, допоміжні та головні контакти; шарніри важільного механізму виконано у вигляді гумометалевих елементів. При русі таких систем, важелі, як правило, не обертаються в шарнірах на кут більше ніж на 25°30°. Це значно менше ніж необхідно для переходу сил тертя в циліндричних шарнірах до стану мінімального опору (близько 60°). Отже, робочий цикл перемикаючого пристрою закінчується раніше, ніж сили тертя в шарнірах зможуть вийти на мінімальні показники, а механізм перемикання працює в умовах значного впливу сил опору тертя в шарнірах. Оскільки реакція руху шарів полімеру на зусилля зрушення значно вища ніж ковзаючих металевих поверхонь, то встановлення гумометалевих шарнірів в вузли механізму перемикання контактора дозволить значно знизити вплив сил тертя на його роботу, а отже підвищити його швидкодію на початковій стадії перемикання. Таким чином, нові ознаки (гумометалеві шарніри в вузлах важільного механізму) при взаємодії з відомими ознаками забезпечують появу нових технічних властивостей - шляхом конструкційних удосконалень створено механізм перемикання контактора, у якого збільшено початкову швидкість перемикання контактів і, як наслідок, підвищено електрозносостійкость та експлуатаційну надійність, що за сукупністю усіх заявлених ознак відповідає критерію «новизна», та приводить до нових технічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Виходячи з вищевикладеного можна зробити висновок, що запропоноване технічне рішення задовольняє критерію «винахідницький рівень». Ідея корисної моделі пояснюється на кресленні, де зображено механізм контактора відгалужень обмоток силового трансформатора під навантаженням у пристроях РПН. Механізм контактора трифазного перемикача відгалужень обмоток трансформатора під навантаженням складається із симетрично встановлених стійок 1, у верхній частині яких закріплені за допомогою пружин 2 нерухомі дугогасні контакти 3, у середній частині стійок закріплені за допомогою пружин нерухомі допоміжні контакти 4, а в нижній частині стійок закріплено нерухомі головні контакти 5, при цьому між стійками розташовані шарніри 6 колінчатого важеля 7 та каретка 8, до якої закріплена головна пружина 9, з'єднана з колінчатим важелем, на якому розташовані рухомі дугогасні 10, допоміжні 11 та головні контакти 12. Механізм контактора працює наступним чином. Під час включення контактора в роботу відбувається переміщення каретки 8 за допомогою по 59301 4 відця (на кресленні не показано), що призводить до зведення головної пружини 9 механізму. Перехід каретки через положення рівноваги колінчатого важеля 7, який закріплено за допомогою шарнірів 6, здійснює перемикання механізму контактора з одного фіксованого положення в інше і, як наслідок, відбувається послідовне відключення контактних пар 3 і 10, 4 і 11, 5 і 12 на одній ізоляційній стійці і включення контактних пар на протилежній ізоляційній стійці. Сили тертя в шарнірах, які виникають під час руху колінчатого важеля, суттєво впливають на роботу механізму. Головним чинником при цьому є конструкція шарнірів 6. Для забезпеченні функціонування корисної моделі необхідно розмістити в проушинах колінчатого важеля гумометалеві шарніри. Необхідною умовою роботи при цьому є надійна фіксація елементів гумометалевих шарнірів від прослизання в проушинах. Обертання важелів в шарнірах повинно відбуватись тільки завдяки зміщенню шарів еластичного матеріалу втулки, а не ковзання металевих поверхонь в шарнірах. Це дозволить уникнути сил опору від зовнішнього тертя та значно підвищити початкову швидкість розмикання контактів. Експерименти проведені на діючому контакторі, дозволяють стверджувати, що впровадження гумометалевих шарнірів дозволить скоротити початкову стадію перемикання до 4 разів. Виходячи з вищевикладеного, можна зробити висновок, що технічне рішення, яке пропонується, задовольняє критерію «промислове застосування». Джерела Інформації: 1. А.С. 1176398 СССР, МКИ3 Н01Н 1/20. Контактная система [Текст] / Г.И. Котенко, В.М. Дарда (СССР). - № 3611286/24-07; заявл. 24.06.1983; опубл. 30.08.1985, Бюл. № 32. - 2 с.: ил. 2. Пат. 19748146 Німеччина, МПК Н01F 29/00. Three-phase transformer [Текст] / Bilger Helmut, Ravot Jean-Francois; заявник та патентовласник Asea Brown Boveri. - № DE19971048146 19971031; заявл. 05.10.1998; опубл. 06.05.1999, ЕР 0913916 А2. - 7 с. 3. Пат. 2857623 Японія, МПК Н01F 29/04. Energy stroring mechanism to be used for changeover switch in load time tap switch [Текст] / Tajima Hiroshi; заявник та патентовласник Tajima Seisakusho KK. - № JP19980038961 19980220; заявл. 20.02.1998; опубл. 17.02.1999, JP 11238635 5 с. 4. Пат. 53009 А Україна, МПК Н01F 29/04. Механізм контактора трифазного перемикача відгалужень обмоток трансформатора під навантаженням [Текст] / Зільберштейн В.Я.; заявник та патентовласник Штерн А.Е., Зільберштейн В.Я., Харченко А.Г. - № 2002010763; заявл. 30.01.2002; опубл. 15.01.2003, Бюл. № 1/2003 - 4 с. 5 Комп’ютерна верстка А. Крулевський 59301 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
