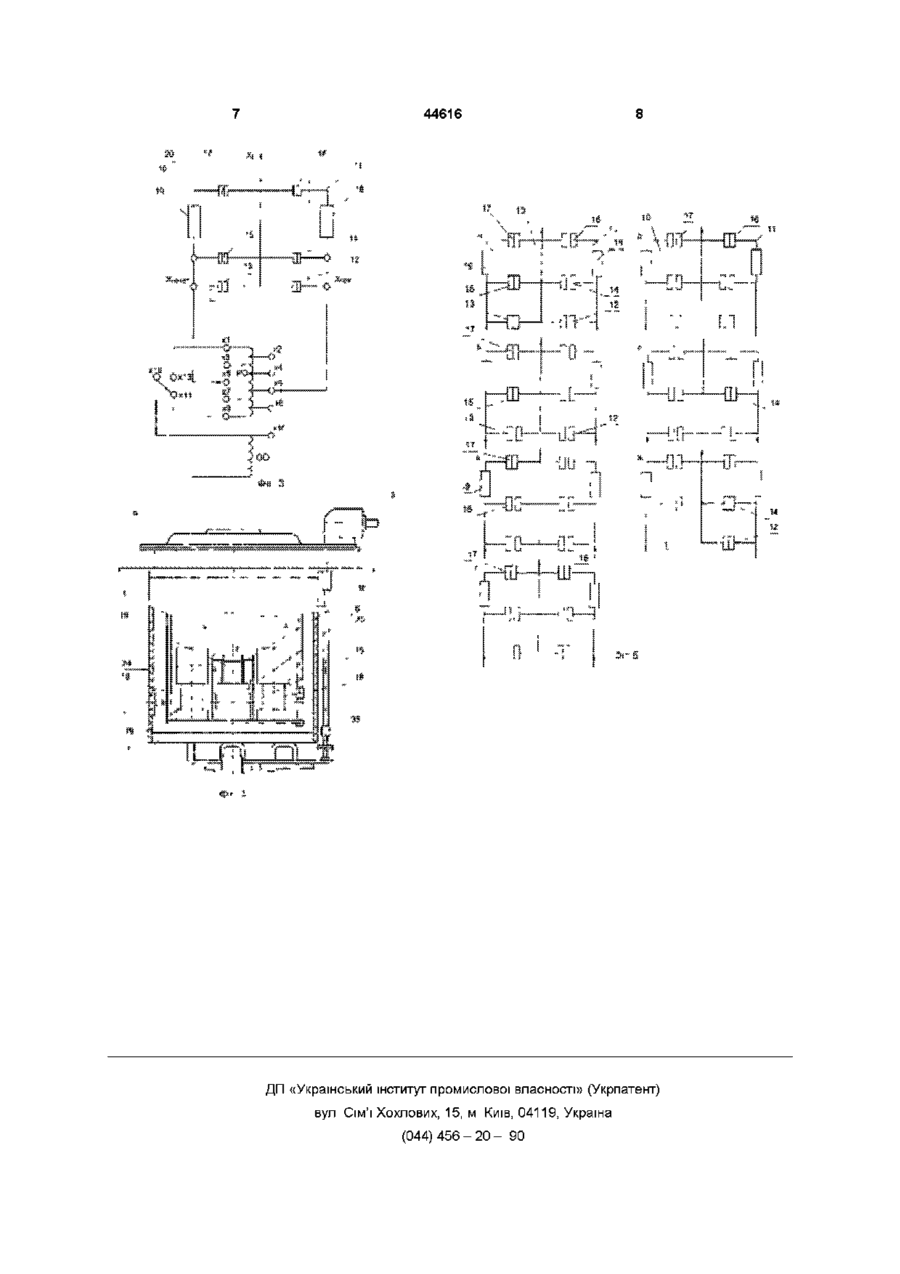

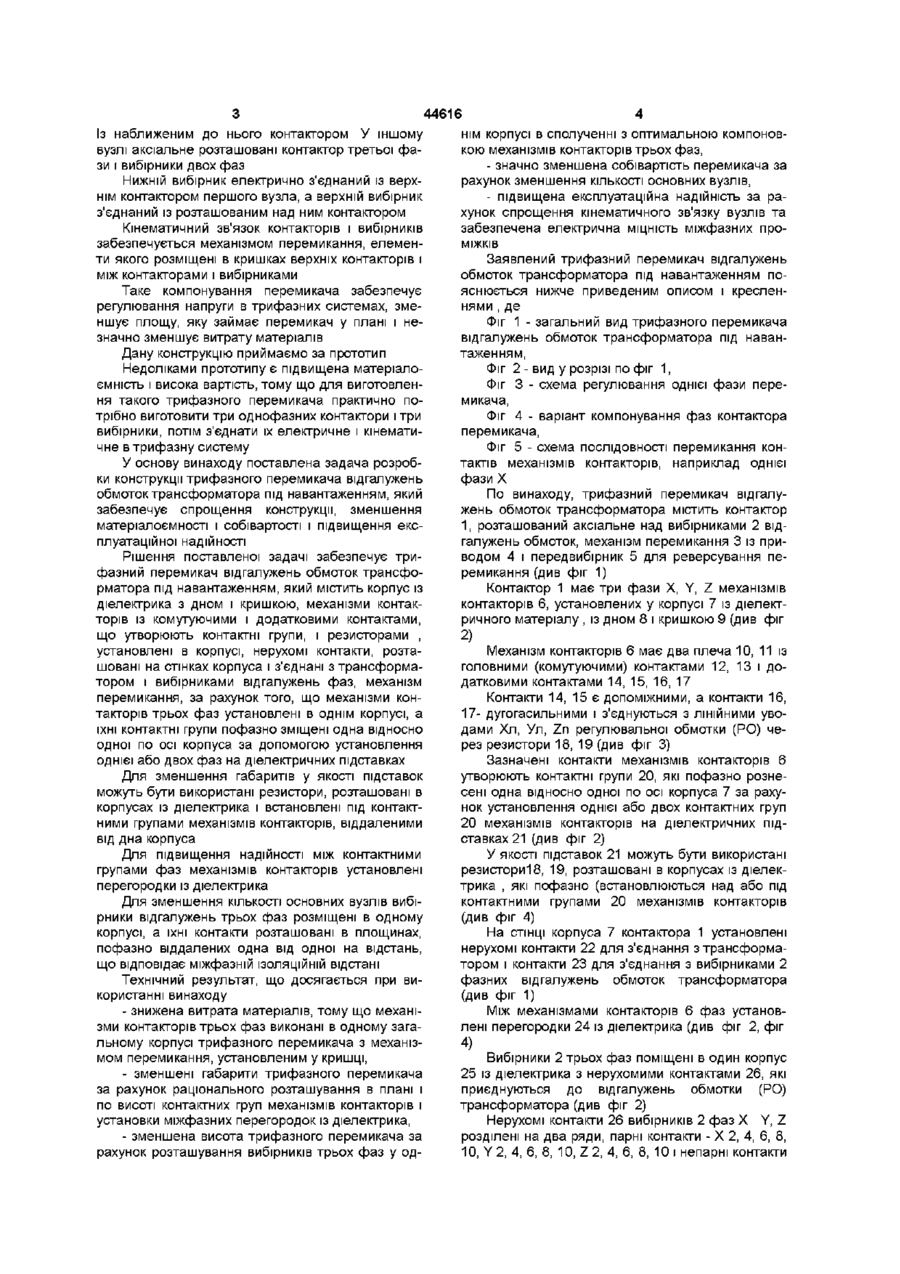

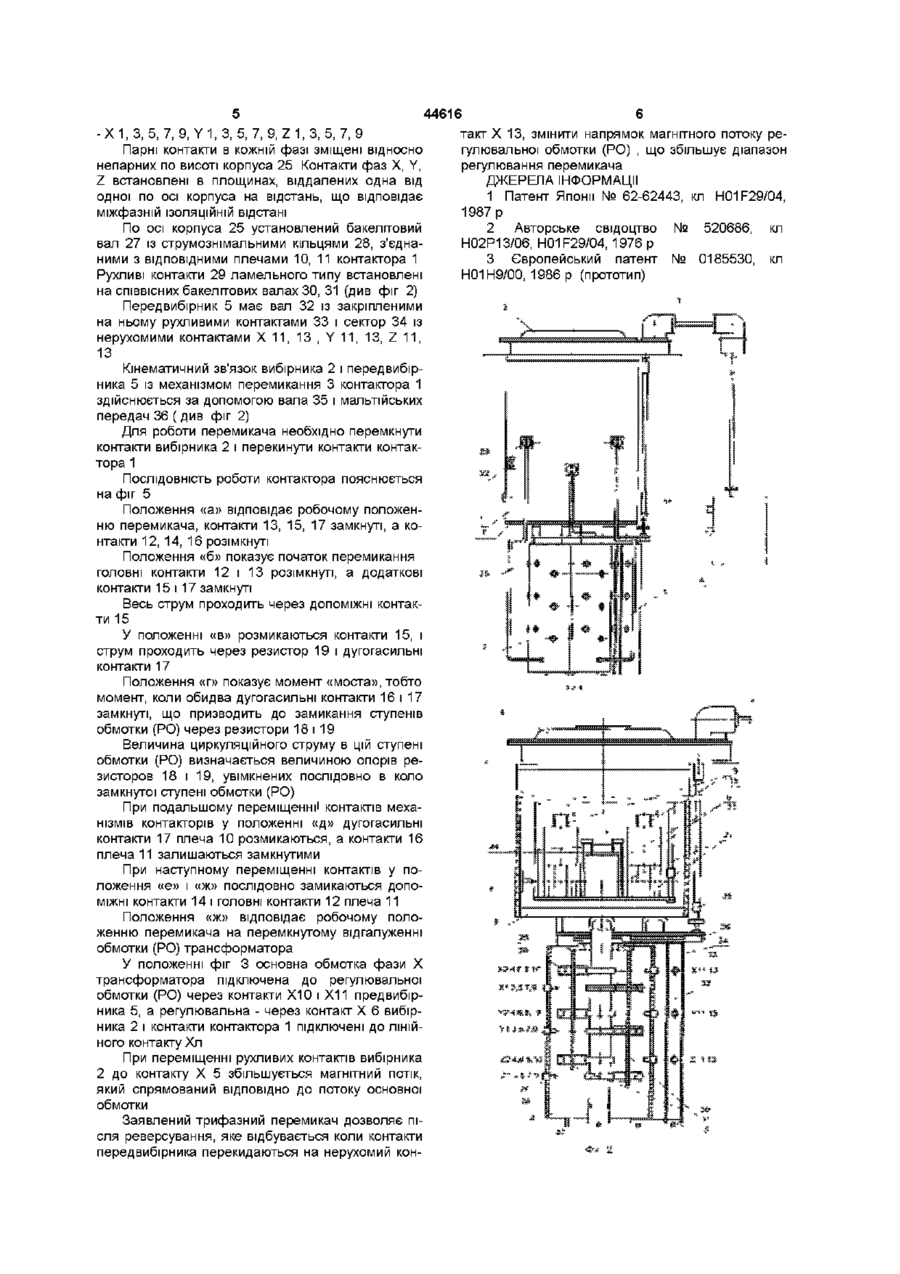

Трифазний перемикач відгалужень обмоток трансформатора під навантаженням

1 Трифазний перемикач відгалужень обмоток трансформатора під навантаженням, який містить корпус із діелектрика з дном і кришкою, механізми контакторів із комутуючими і додатковими контактами, що утворюють контактні групи, і резисторами, установленими в корпусі, нерухомі контакти, розташовані на стінках корпуса і з'єднані з трансформатором і вибірниками відгалужень фаз, ме ханізм перемикання, який відрізняється тим, що механізми контакторів трьох фаз установлені в одному корпусі, а їхні контактні групи пофазно зміщені одна відносно одної по осі корпуса за допомогою установлення однієї або двох фаз на діелектричних підставках 2 Перемикач за п 1, який відрізняється тим, що як підставки використані резистори, розташовані в корпусах із діелектрика і установлені під контактними групами, віддаленими від дна корпуса 3 Перемикач за пп 1-2, який відрізняється тим , що між механізмами контакторів фаз установлені перегородки із діелектрика 4 Перемикач за пп 1-3, який відрізняється тим, що вибірники відгалужень трьох фаз розміщені в одному корпусі, а їхні контакти розташовані в площинах, пофазно віддалених одна від одної на відстань, що відповідає міжфазній ІЗОЛЯЦІЙНІЙ відстані Винахід відноситься до електротехніки та може бути використаний в конструкціях трифазних перемикачів відгалужень обмоток силових трансформаторів під навантаженням Відомий пристрій для перемикання відгалужень (відпайок) обмоток трансформатора під навантаженням по патенту Японії № 62-62443, кл Н01 F 29/04,1987 р містить контактор та вибірник відпайок Контактор і вибірник мають власні корпуса, розташовані один над другим та призначені для регулювання однофазної напруги Недоліком відомої конструкції є необхідність наявності трьох таких перемикаючих пристроїв для регулювання напруги трьох фаз, ВІДПОВІДНО, значно підвищуються матеріальні витрати і вартість трансформатора Відомий контактор перемикаючого пристрою для регулювання напруги трансформатора під навантаженням по авторському свідоцтву СРСР № 520686, кл Н02Р13/06, H01F29/04, 1976 р містить комутуючі, ДОПОМІЖНІ і дугогасильні контакти з резистором Недоліком контактора відомого пристрою є складність конструкції, при цьому контактор також призначений для регулювання напруги однієї фази, а для регулювання трьох фаз необхідно три контактори, що збільшує матеріальні витрати Відомий трифазний перемикач відгалужень (відпайок) обмоток трансформатора під навантаженням по європейському патенту № 0185530, кл Н01Н9/00, 1986 р містить контактори і вибірники відпайок Контактор кожної фази містить корпус із діелектрика з дном і кришкою, у якому встановлений механізм контактора з комутуючими і додатковими контактами, які утворюють контактну групу, і резисторами Механізм контактора встановлений на дні корпуса, а на стінках корпуса встановлені нерухомі контакти для з'єднання з трансформатором і вибірником Контактори і вибірники трьох фаз розташовані в двох вузлах, при цьому в однім рузлі аксіальне розташовані контактори двох фаз, а під ними вибірник однієї фази, електричне з'єднаний (О (О 44616 нім корпусі в сполученні з оптимальною компоновкою механізмів контакторів трьох фаз, - значно зменшена собівартість перемикача за рахунок зменшення КІЛЬКОСТІ ОСНОВНИХ вузлів, - підвищена експлуатаційна надійність за рахунок спрощення кінематичного зв'язку вузлів та забезпечена електрична МІЦНІСТЬ міжфазних проміжків Заявлений трифазний перемикач відгалужень обмоток трансформатора під навантаженням пояснюється нижче приведеним описом і кресленнями , де Фіг 1 - загальний вид трифазного перемикача відгалужень обмоток трансформатора під навантаженням, Фіг 2 - вид у розрізі по фіг 1, Фіг 3 - схема регулювання однієї фази перемикача, Фіг 4 - варіант компонування фаз контактора перемикача, Фіг 5 - схема ПОСЛІДОВНОСТІ перемикання контактів механізмів контакторів, наприклад однієї фази X По винаходу, трифазний перемикач відгалужень обмоток трансформатора містить контактор 1, розташований аксіальне над вибірниками 2 відгалужень обмоток, механізм перемикання 3 із приводом 4 і передвибірник 5 для реверсування перемикання (див фіг 1) Контактор 1 має три фази X, Y, Z механізмів контакторів 6, установлених у корпусі 7 із діелектричного матеріалу , із дном 8 і кришкою 9 (див фіг 2) Механізм контакторів 6 має два плеча 10, 11 із головними (комутуючими) контактами 12, 13 і додатковими контактами 14, 15, 16, 17 Контакти 14, 15 є допоміжними, а контакти 16, 17- дугогасильними і з'єднуються з ЛІНІЙНИМИ уводами Хл, Ул, Zn регулювальної обмотки (РО) через резистори 18, 19 (див фіг 3) Зазначені контакти механізмів контакторів 6 утворюють контактні групи 20, які пофазно рознеДля зменшення габаритів у якості підставок сені одна відносно одної по осі корпуса 7 за рахуможуть бути використані резистори, розташовані в нок установлення однієї або двох контактних груп корпусах із діелектрика і встановлені під контакт20 механізмів контакторів на діелектричних підними групами механізмів контакторів, віддаленими ставках 21 (див фіг 2) від дна корпуса Для підвищення надійності між контактними У якості підставок 21 можуть бути використані групами фаз механізмів контакторів установлені резистори18, 19, розташовані в корпусах із діелекперегородки із діелектрика трика , які пофазно (встановлюються над або під контактними групами 20 механізмів контакторів Для зменшення КІЛЬКОСТІ основних вузлів вибі(див фіг 4) рники відгалужень трьох фаз розміщені в одному корпусі, а їхні контакти розташовані в площинах, На СТІНЦІ корпуса 7 контактора 1 установлені пофазно віддалених одна від одної на відстань, нерухомі контакти 22 для з'єднання з трансформащо відповідає міжфазній ІЗОЛЯЦІЙНІЙ відстані тором і контакти 23 для з'єднання з вибірниками 2 фазних відгалужень обмоток трансформатора Технічний результат, що досягається при ви(див фіг 1) користанні винаходу - знижена витрата матеріалів, тому що механіМіж механізмами контакторів 6 фаз установзми контакторів трьох фаз виконані в одному загалені перегородки 24 із діелектрика (див фіг 2, фіг льному корпусі трифазного перемикача з механіз4) мом перемикання, установленим у кришці, Вибірники 2 трьох фаз поміщені в один корпус - зменшені габарити трифазного перемикача 25 із діелектрика з нерухомими контактами 26, які за рахунок раціонального розташування в плані і приєднуються до відгалужень обмотки (РО) по висоті контактних груп механізмів контакторів і трансформатора (див фіг 2) установки міжфазних перегородок із діелектрика, Нерухомі контакти 26 вибірників 2 фаз X Y, Z розділені на два ряди, парні контакти - X 2, 4, 6, 8, - зменшена висота трифазного перемикача за 10, Y 2, 4, 6, 8, 10, Z 2, 4, 6, 8, 10 і непарні контакти рахунок розташування вибірників трьох фаз у од Із наближеним до нього контаїсгором У іншому вузлі аксіальне розташовані контактор третьої фази і вибірники двох фаз Нижній вибірник електрично з'єднаний із верхнім контактором першого вузла, а верхній вибірник з'єднаний із розташованим над ним контактором Кінематичний зв'язок контакторів і вибірників забезпечується механізмом перемикання, елементи якого розміщені в кришках верхніх контакторів і між контакторами і вибірниками Таке компонування перемикача забезпечує регулювання напруги в трифазних системах, зменшує площу, яку займає перемикач у плані і незначно зменшує витрату матеріалів Дану конструкцію приймаємо за прототип Недоліками прототипу є підвищена матеріалоємність і висока вартість, тому що для виготовлення такого трифазного перемикача практично потрібно виготовити три однофазних контактори і три вибірники, потім з'єднати їх електричне і кінематичне в трифазну систему У основу винаходу поставлена задача розробки конструкції трифазного перемикача відгалужень обмоток трансформатора під навантаженням, який забезпечує спрощення конструкції, зменшення матеріалоємності і собівартості і підвищення експлуатаційної надійності Рішення поставленої задачі забезпечує трифазний перемикач відгалужень обмоток трансформатора під навантаженням, який містить корпус із діелектрика з дном і кришкою, механізми контакторів із комутуючими і додатковими контактами, що утворюють контактні групи, і резисторами , установлені в корпусі, нерухомі контакти, розташовані на стінках корпуса і з'єднані з трансформатором і вибірниками відгалужень фаз, механізм перемикання, за рахунок того, що механізми контакторів трьох фаз установлені в однім корпусі, а їхні контактні групи пофазно зміщені одна відносно одної по осі корпуса за допомогою установлення однієї або двох фаз на діелектричних підставках 44616 - X 1, 3, 5, 7, 9, Y 1, 3, 5, 7, 9, Z 1, 3, 5, 7, 9 такт X 13, змінити напрямок магнітного потоку регулювальної обмотки (РО) , що збільшує діапазон Парні контакти в кожній фазі зміщені відносно регулювання перемикача непарних по висоті корпуса 25 Контакти фаз X, Y, ДЖЕРЕЛА ІНФОРМАЦІЇ Z встановлені в площинах, віддалених одна від одної по осі корпуса на відстань, що відповідає 1 Патент Японії № 62-62443, кл H01F29/04, міжфазній ІЗОЛЯЦІЙНІЙ відстані 1987 р По осі корпуса 25 установлений бакелітовий 2 Авторське свідоцтво № 520686, кл вал 27 із струмознімальними кільцями 28, з'єднаН02Р13/06, H01F29/04, 1976 р ними з ВІДПОВІДНИМИ плечами 10, 11 контактора 1 3 Європейський патент № 0185530, кл Рухливі контакти 29 ламельного типу встановлені Н01Н9/00, 1986 р (прототип) на СПІВВІСНИХ бакелітових валах ЗО, 31 (див фіг 2) Передвибірник 5 має вал 32 із закріпленими на ньому рухливими контактами 33 і сектор 34 із нерухомими контактами X 11, 13 , Y 11, 13, Z 11, 13 Кінематичний зв'язок вибірника 2 і передвибірника 5 із механізмом перемикання 3 контактора 1 здійснюється за допомогою вала 35 і мальтійських передач 36 ( див фіг 2) Для роботи перемикача необхідно перемкнути контакти вибірника 2 і перекинути контакти контактора 1 ПОСЛІДОВНІСТЬ роботи контактора пояснюється на фіг 5 Положення «а» відповідає робочому положенню перемикача, контакти 13, 15, 17 замкнуті, а контакти 12, 14, 16 розімкнул Положення «б» показує початок перемикання головні контакти 12 і 13 розімкнул, а додаткові контакти 15 і 17 замкнуті Весь струм проходить через ДОПОМІЖНІ контакти 15 У положенні «в» розмикаються контакти 15, і струм проходить через резистор 19 і дугогасильні контакти 17 Положення «г» показує момент «моста», тобто момент, коли обидва дугогасильні контакти 16 і 17 замкнуті, що призводить до замикання ступенів обмотки (РО) через резистори 18 і 19 Величина циркуляційного струму в цій ступені обмотки (РО) визначається величиною опорів резисторов 18 і 19, увімкнених послідовно в коло замкнутої ступені обмотки (РО) При подальшому переміщеннії контактів механізмів контакторів у положенні «д» дугогасильні контакти 17 плеча 10 розмикаються, а контакти 16 плеча 11 залишаються замкнутими При наступному переміщенні контактів у положення «є» і «ж» послідовно замикаються ДОПОМІЖНІ контакти 14 і головні контакти 12 плеча 11 Положення «ж» відповідає робочому положенню перемикача на перемкнутому відгалуженні обмотки (РО) трансформатора У положенні фіг 3 основна обмотка фази X трансформатора підключена до регулювальної обмотки (РО) через контакти Х10 і Х11 предвибірника 5, а регулювальна - через контакт X 6 вибірника 2 і контакти контактора 1 підключені до ЛІНІЙНОГО контакту Хл При переміщенні рухливих контактів вибірника 2 до контакту X 5 збільшується магнітний потік, який спрямований ВІДПОВІДНО ДО потоку основної обмотки Заявлений трифазний перемикач дозволяє після реверсування, яке відбувається коли контакти передвибірника перекидаються на нерухомий кон 44616 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
