Коліно для трубопроводів

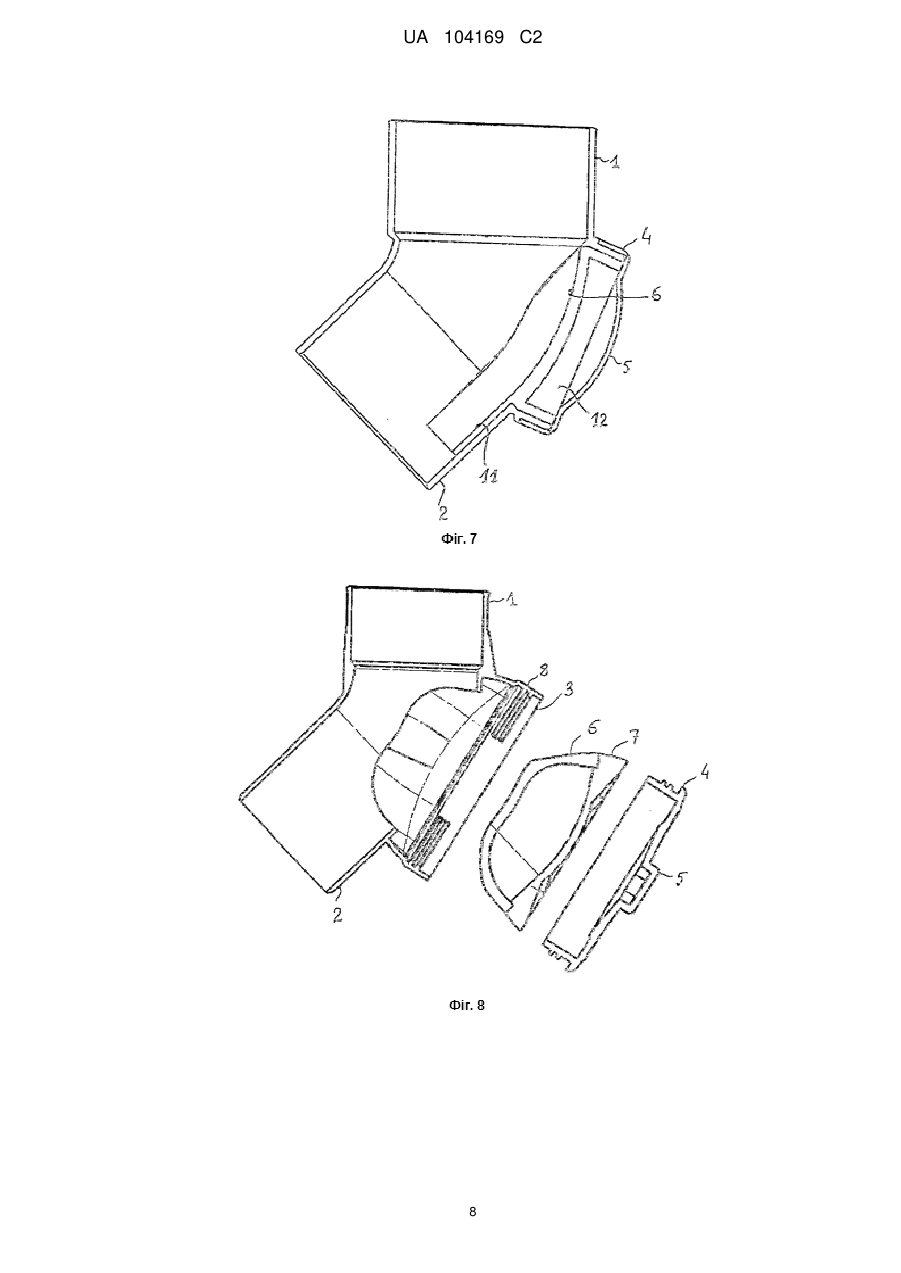

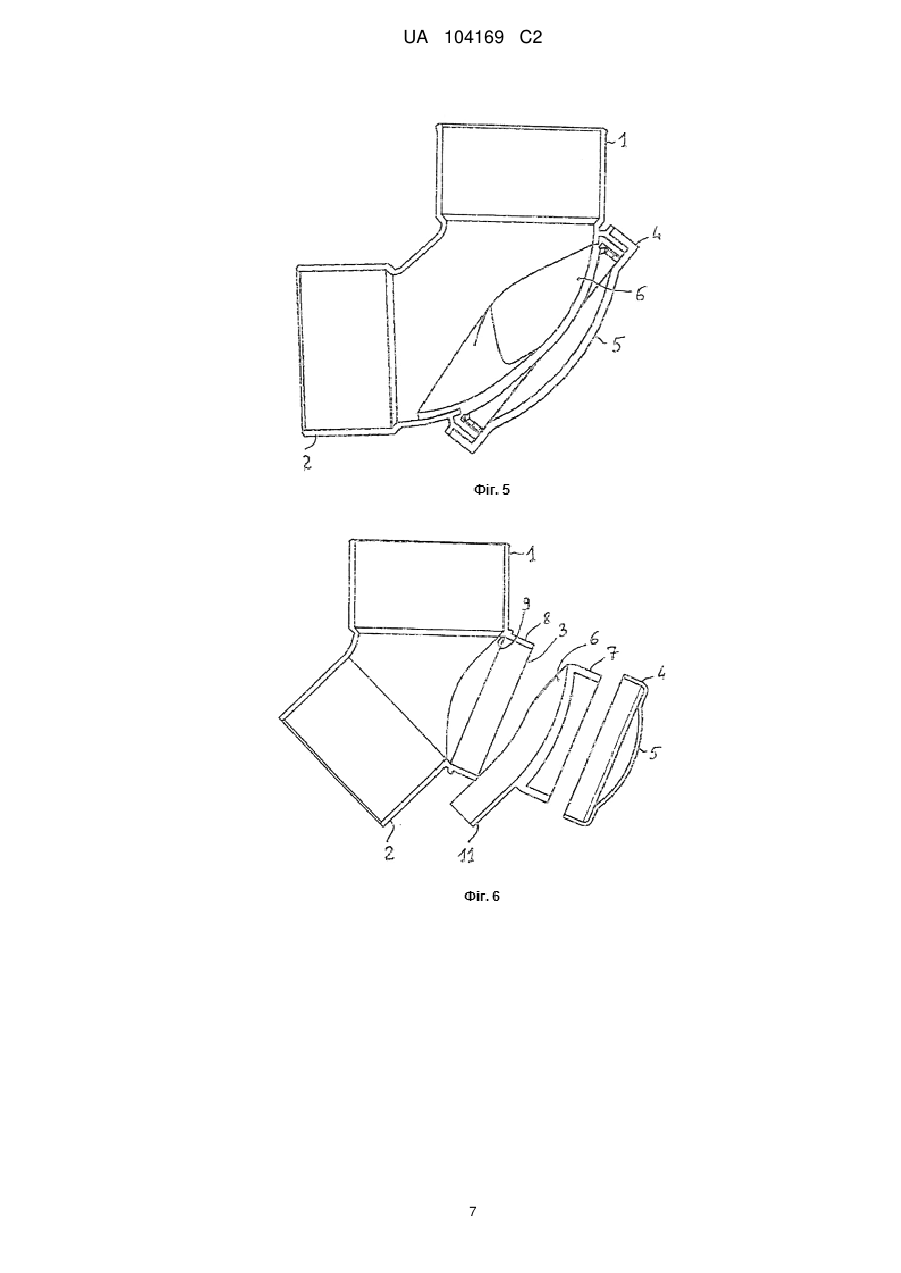

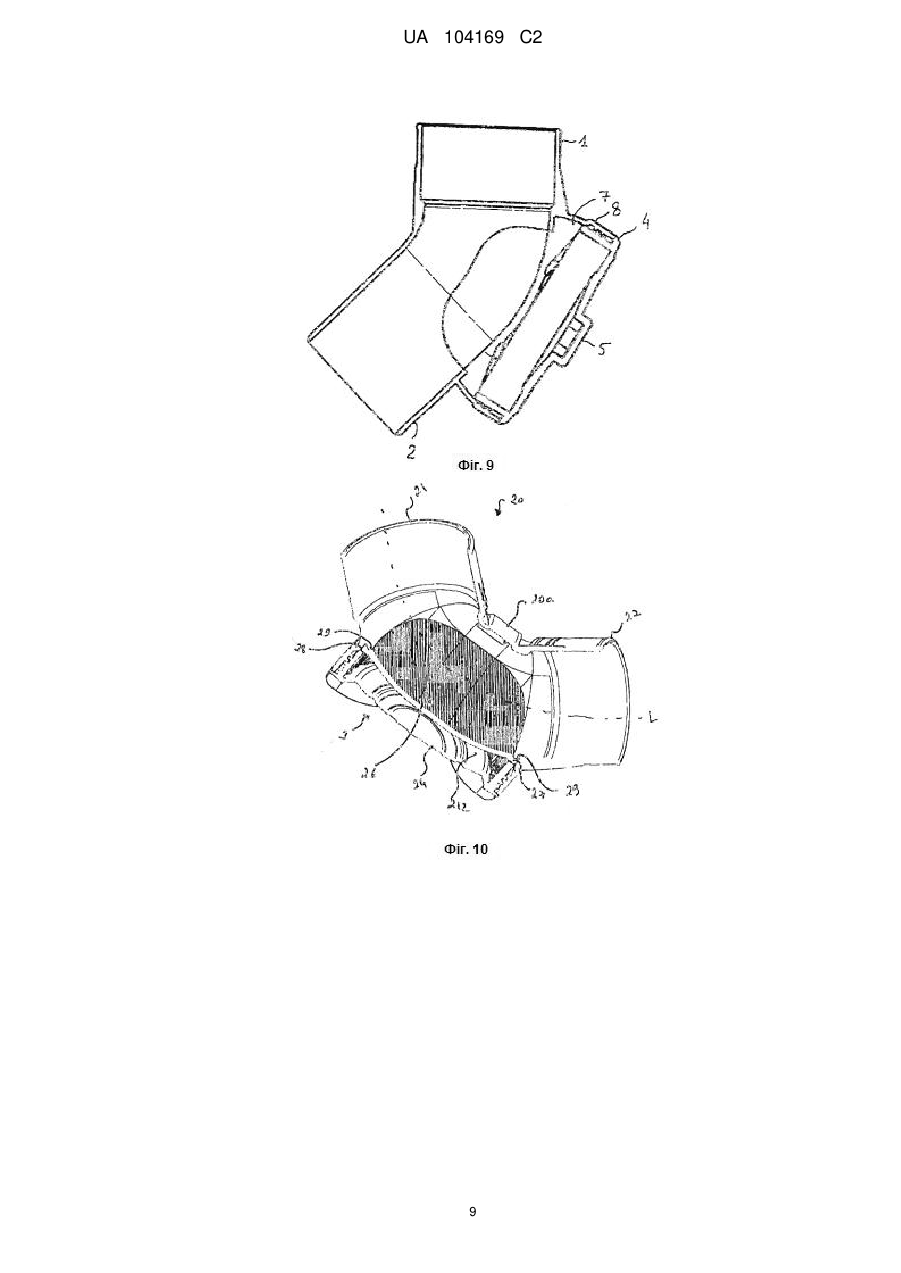

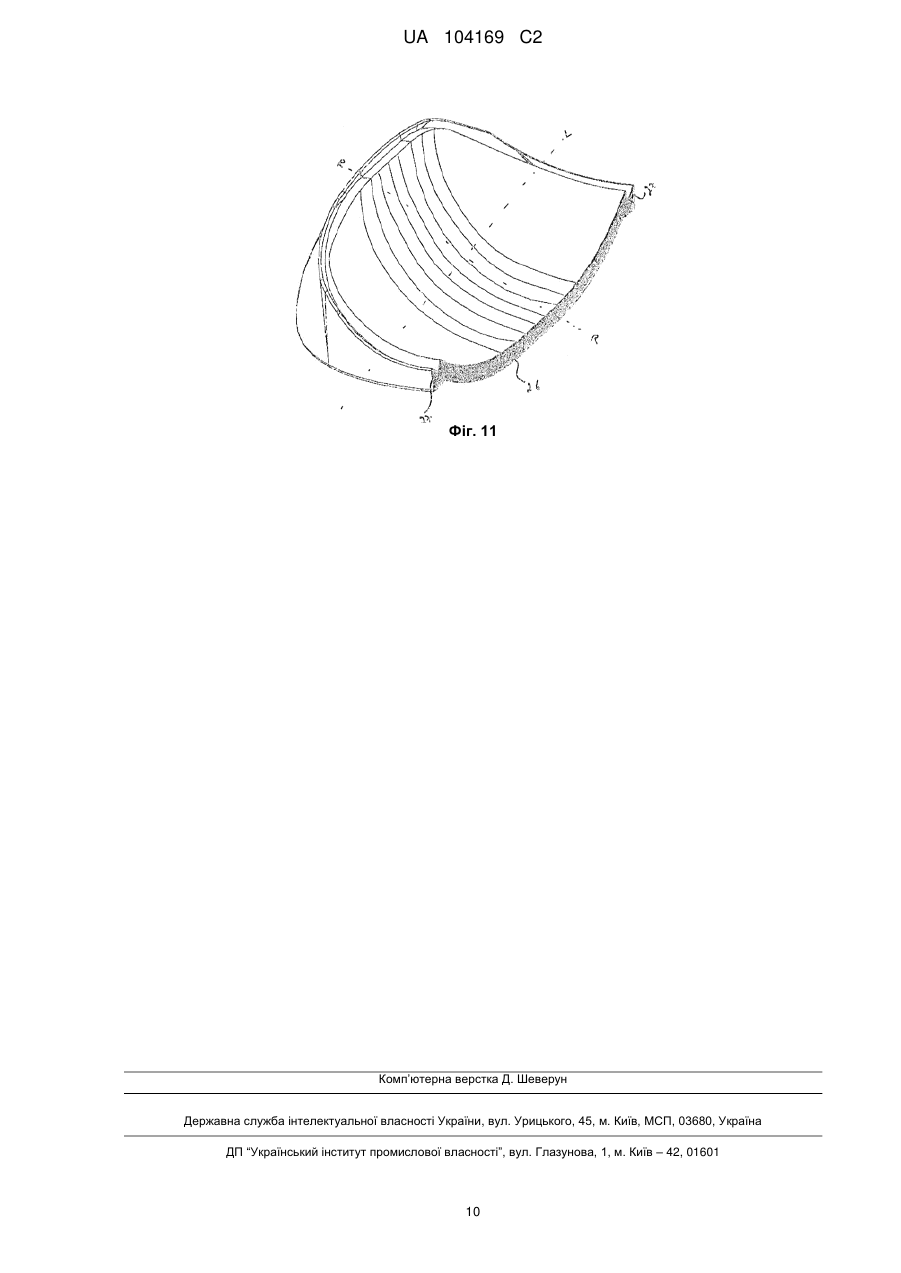

Реферат: Винахід належить до галузі трубопроводів, а саме до коліна для трубопроводів в будівлях і трубопровідних мережах, яке містить верхній розтруб (1; 21), нижній розтруб (2; 22) і отвір (3; 23), закритий заглушкою (4; 24), при цьому гнучка сприймальна деталь (6; 26) вставлена в отвір (3;23) з формуванням внутрішньої комплементарної поверхні коліна, при цьому сприймальна деталь пристосована до упирання в стопор (9; 29), який виступає з верхнього розтруба і/або нижнього розтруба в напрямі до отвору, при цьому сприймальна деталь (6; 26) має радіальну кривизну в радіальному напрямі і поздовжню кривизну в поздовжньому напрямі так, що внутрішня поверхня сприймальної деталі (6; 26) узгоджується з внутрішньою поверхнею верхнього розтруба і/або, відповідно, нижнього розтруба, при цьому сприймальна деталь (6; 26) має зовні кільце (7; 27), а отвір (3; 23) має напрямну (8; 28) для кільця (7) і при цьому стопор (9; 29) є стопором (9) для утримування кільця (7; 27) сприймальної деталі (6; 26). UA 104169 C2 (12) UA 104169 C2 UA 104169 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі трубопроводів, а саме до коліна для трубопроводів в будівлях та трубопровідних мережах. Наприклад з документів KR 2006-0062 820 і KR 2004-0027 488 відомо, як виготовляти коліна трубопроводів, які всередині покриті одним або більшою кількістю шарів звукоізоляційного матеріалу. З документа JP 5263 982 також відомо, як брати коліно трубопроводу, виготовлене з литого матеріалу, і покривати його нагрітим металом і прикладати всередині коліна тиск для видування стінки в напрямку до нагрітого металу, таким чином формуючи в коліні опуклу частину і оглядовий отвір. Окремо від труднощів, пов'язаних з втіленням процедури дуття, одержувані результати не є переконливими. Задачею винаходу є надання коліну простої конструкції, легкої у виготовленні і ефективної у використанні. Переважно коліно повинно бути здатним до оглядання, дозволяючи, найбільш переважно, вільний доступ до внутрішньої частини при пошкодженні. Задачею винаходу є надання коліну для трубопроводів в будівлях і трубопровідних мережах, який має верхній розтруб, нижній розтруб і отвір, закритий заглушкою, яке відрізняється тим, що гнучка сприймальна деталь вставлена в отвір, формуючи внутрішню комплементарну поверхню коліна. Згідно з винаходом, сприймальна деталь пристосована до упирання в стопор, який виступає з верхнього розтруба в поздовжньому напрямі до отвору. Сприймальна деталь має подвійну кривизну так, що її внутрішня поверхня узгоджується з внутрішньою поверхнею верхнього розтруба. Ця структура передбачає підтримання ламінарного потоку текучої субстанції всередині коліна, оскільки в переважній конфігурації край сприймальної деталі не створює ні жодного порушення цілісності, ні жодного поверхневого розриву або якогось типу зазору, кутової порожнини або різкої зміни поверхні. Окрім того, наявність виконаного всередині стопора, незалежно від того, чи займає стопор увесь периметр отвору, чи він тільки розташований в одному або більшій кількості важливих місць, таких як ті, що відповідають найвищому краю сприймальної деталі, допомагає уникненню формуванню потоком текучої субстанції порожнин. Згідно з іншими переважними характеристиками винаходу: вісь отвору по суті відповідає бісектрисі кута, утвореного осями двох розтрубів; сприймальна деталь має зовнішнє кільце, а отвір має напрямну для кільця; отвір коліна сформований так, що стопор є кільцевим стопором для утримування кільця сприймальної деталі; заглушка, при встановленні на місце в отворі, утримує кільце в напрямній ймовірно за допомогою фіксатора; сприймальна деталь має частину, яка прикріплена до внутрішньої поверхні нижнього розтруба коліна; простір між сприймальною деталлю і заглушкою заповнений газом або звукоізолюючим матеріалом; отвір, заглушка, сприймальна деталь і фіксатор, якщо такі є, мають форму кола або багатокутника; радіальна ширина обмежувального стопора головним чином відповідає радіальній ширині сприймальної деталі; отвір розташований на кривій ділянці коліна між верхнім розтрубом і нижнім розтрубом, а подвійна кривизна сприймальної деталі пристосована для надання можливості сприймальній деталі (6; 26) узгоджуватися з внутрішньою формою кривої ділянки. подвійна кривизна сприймальної деталі є переважно сталою принаймні вздовж одного свого напряму, переважно вздовж двох напрямів; заглушка і сприймальна деталь сформовані як один елемент. заглушка і сприймальна деталь з'єднані защіпанням, затисканням, приклеюванням або приварюванням. Усі вищезгадані ознаки і характеристики можуть надаватися незалежно одне від іншого або в будь-якій з можливих комбінацій. Далі винахід описується з посиланням на додані креслення, на яких: Фіг. 1 зображає вид в перспективі здатного до оглядання коліна згідно з переважним варіантом виконання винаходу з кутом приблизно 90°; Фіг. 2 зображає вид осьового перерізу розібраного здатного до огляду коліна з Фіг. 1 згідно з першим варіантом виконання; Фіг. 3 зображає вид осьового перерізу коліна з Фіг. 2 у зібраному стані; 1 UA 104169 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 4 зображає вид осьового перерізу розібраного коліна з Фіг. 1 згідно з другим варіантом виконання; Фіг. 5 зображає вид осьового перерізу зібраного коліна з Фіг. 4; Фіг. 6 зображає вид осьового перерізу розібраного здатного до оглядання коліна згідно з переважним варіантом виконання винаходу з кутом приблизно 135°; Фіг. 7 зображає вид осьового перерізу зібраного коліна з Фіг. 6; Фіг. 8 зображає вид осьового перерізу розібраного здатного до оглядання коліна згідно з іншим варіантом виконання винаходу з кутом приблизно 135°; Фіг. 9 зображає вид осьового перерізу зібраного коліна з Фіг. 8; Фіг. 10 зображає вид іншого коліна згідно з одним аспектом винаходу; Фіг. 11 зображає вид сприймальної деталі, яка може використовуватися з коліном з фігури 10. Здатне до оглядання коліно з Фіг. 1-5 відповідає куту приблизно 90° між віссю верхнього розтруба 1 і віссю нижнього розтруба 2. Воно має круглий отвір 3 на своїй кривій ділянці. Цей отвір 3 передбачений для закривання заглушкою 4, яка кріпиться, наприклад, защіпанням, вгвинчуванням, затисканням, приклеюванням або приварюванням. Перед встановленням заглушки 4 на місце, в отвір 3 вставляють сприймальну деталь 6, яка займає майже увесь отвір. Ця сприймальна деталь 6 є гнучкою для гасіння ударів, спричинюваних потоком текучої субстанції і будь-якими твердими частинками, захопленими текучою субстанцією в трубопроводі. Форма сприймальної деталі 6 є такою, що внутрішня поверхня трубопроводу на ділянці коліна є головним чином суцільною, оскільки коліно сформоване як одна деталь. Сприймальна деталь 6 формує комплементарну внутрішню поверхню коліна. Сприймальна деталь 6 охоплена кільцем 7, яке ковзає в отвір 3 коліна. Отвір 3 коліна має напрямну 8 для кільця 7 і кільцевий стопор 9 для утримування кільця 7. Таким чином, коли сприймальну деталь 6 встановлюють на місце, то кільце утримують в напрямній 8 стопором 9. Коли заглушку 4 встановлюють на місце, то кільце 7 утримують безпосередньо заглушкою 4 в першому варіанті виконання з Фіг. 2 і 3 або опосередковано за допомогою фіксатора 10 у другому варіанті виконання з Фіг. 4 і 5. Фіксатор 10 має форму кільця, яке розташоване всередині кільця 7 сприймальної деталі; він надає можливість утримувати сприймальну деталь 6 заглушкою 4, коли остання перебуває в отворі 3 коліна у положенні закривання. У варіанті виконання з Фіг. 6 і 7, 8 та 9, коліно має кут приблизно 135°. На Фіг. 1-3 однакові позиційні позначення вказують однакові елементи. Коліно, його отвір 3, його напрямна 8, його стопор 9 та заглушка 4 мають ту ж природу, що й на Фіг. 1-3. Сприймальна деталь 6 має те ж кільце 7, але, враховуючи кут 135°, вона подовжується переважно вниз по потоку частиною 11, яка кріпиться до внутрішньої сторони нижнього розтруба 2 коліна. Розташування сприймальної деталі 6 і її частини 11 особливо очевидне на Фіг. 7. Коли коліно використовується в трубопроводі, то між сприймальною деталлю 6 та заглушкою 4 присутній простір 12, який видно на Фіг. 3 і 7. Цей простір 12 зазвичай заповнений газом, зокрема повітрям. Для підсилення звукоізоляції потоку текучої субстанції в коліні, цей простір 12 може заповнюватися звукоізоляційним матеріалом, таким як, наприклад, мінеральна вата. Це міцне коліно може мати кут між верхнім розтрубом 1 і нижнім розтрубом 2, що становить приблизно 165°-90°. Вісь отвору 3 по суті відповідає бісектрисі кута, утвореного осями двох розтрубів. Тому, коли заглушку 4 видаляють, то фіксатор 10, якщо такий є, і сприймальну деталь 6 можна видаляти і коліно може оглядатися як зверху по потоку, так і знизу по потоку трубопровідної мережі вздовж двох осей розтрубів для забезпечення технічного обслуговування. На Фіг. 6 і 7 сприймальна деталь 6 переважно має частину 11, яка по суті входить у нижній розтруб 2 коліна. Коли кут коліна становить приблизно 90°, як на Фіг. 1-5, то сприймальна деталь 6 може переважно мати частину 11, яка трохи входить в нижній розтруб 2. Заглушка 4 кріпиться защіпанням, затисканням, приклеюванням або приварюванням до напрямної 8, яка формує отвір 3. Для забезпечення щільного закривання, між заглушкою 4 та кільцем 7 або напрямною 8, або фіксатором 10 встановлюється прокладка. Необов'язково, прокладка може утримуватися кільцем 7 сприймальної деталі 6 і затискатися між заглушкою 4 і напрямною 8. Усі описані варіанти виконання мають круглу заглушку. Отвір коліна, фіксатор, сприймальна деталь і заглушка можуть мати однакову форму багатокутника, таку як прямокутну або шестикутну. У випадку багатокутного отвору, дуже рекомендується наявність прокладки. 2 UA 104169 C2 5 10 15 20 25 30 35 40 45 50 55 Переважно, коліно і заглушка виготовляються з пластичного матеріалу, такого як PVC (полівінілхлорид), поліпропілен або поліетилен. Сприймальна деталь переважно виготовляється з гнучкого пластичного матеріалу, такого як в'язкопружний матеріал високої щільності. Його товщина становить 0,5-20 мм і переважно 2-6 мм. Наявність сприймальної деталі гарантує послаблення інтенсивності звуку, генерованого потоком текучої субстанції, і будь-яких ударів твердих частинок, захоплених текучою субстанцією. Наявність заглушки і легкознімність сприймальної деталі гарантує легкість технічного обслуговування вздовж двох осей трубопроводів мережі, з'єднаних розтрубами коліна. Гнучкість сприймальної деталі забезпечує зменшення механічного напруження, якого зазнає коліно. Інше коліно 20 буде тепер описуватися з посиланням на фігури 10-11. Коліно 20 містить у цьому варіанті виконання верхній розтруб 21, нижній розтруб 22 і криву ділянку 20а між ними з отвором 23 та кутом приблизно 90° між віссю верхнього розтруба 21 та віссю нижнього розтруба 22. Коліно 20 має на своїй кривій ділянці 20а сприймальну деталь 26 для гасіння ударів, спричинюваних потоком текучої субстанції і будь-якими твердими частинками, захопленими текучою субстанцією в трубопроводі. Сприймальна деталь 26 переважно є гнучкою. Як можна побачити на фігурах 10-11, сприймальна деталь 26 є кривою в поздовжньому напрямі (L) і в радіальному напрямі (R). Радіальна і поздовжня кривизна сприймальної деталі 26 дозволяють сприймальній деталі 26 гарно узгоджуватися з формою кривої ділянки 20а коліна. Радіальна і поздовжня кривизна є переважно сталими в кожному напрямі. Окрім того, сприймальна деталь 26 в коліні є такою, що її поверхня формує з внутрішньою поверхнею верхнього розтруба 21 у з'єднанні між ними по суті суцільну поверхню. Іншими словами, сприймальна деталь 26 при вставлянні в отвір набуває форми коліна. Сприймальна деталь 26 має зовні кільце 27, пристосоване до взаємодії з стопором 29а, 29b верхнього розтруба 21, відповідно нижнього розтруба 22. Стопор 29а, 29b виступає з верхнього розтруба 21, відповідно нижнього розтруба 22, в поздовжньому напрямі всередину отвору 23. Як зображено на фігурах, стопор 29а, 29b є переважно кільцевим, найбільш переважно проходить по усьому периметру отвору 23. Стопор може мати принаймні одну ділянку, яка необов'язково є цільною в коловому напрямі, за умови, що вона компенсується в радіальному напрямі сприймальною деталлю, яка упирається в стопор 29а, 29b. Кільце 27 пристосоване до упирання у згаданий стопор 29а, 29b. Кільце 27 додатково пристосоване до упирання в напрямну 28 отвору 23. Напрямна 28 виступає в радіальному напрямі назовні, головним чином з положення, яке відповідає нижній частині стопора 29а, 29b. Стопор і напрямна приблизно формують уступчасту структуру. Тому, при вставлянні, сприймальна деталь упирається у згаданий стопор 29а, 29b, який служить стопором для сприймальної деталі 26 в радіальному напрямі. Сприймальна деталь також спрямовується напрямною 28 в поздовжньому напрямі, яка забезпечує, таким чином, гарне позиціонування сприймальної деталі 26 на кривій ділянці коліна. Окрім того, радіальна ширина стопора 29а, 29b головним чином відповідає радіальній ширині сприймальної деталі 26. Внаслідок відповідних значень радіальної ширини сприймальна деталь, при встановленні в коліно 20, узгоджується з кільцевим стопором 29, який виступає з верхнього та нижнього розтруба 21, 22. Переважно, внутрішня поверхня коліна є головним чином суцільною у з'єднанні між розтрубом і сприймальною деталлю. Хоча стопор зображений кільцевим, фахівець у цій галузі легко зрозуміє, що стопор міг би формуватися принаймні одним стопором, який виступає в поздовжньому напрямі всередину отвору і пристосований до утримування сприймальної деталі без охоплення усього периметру отвору. Ця уступчаста структура, сформована радіальною напрямною і стопором, переважно забезпечує гарну ізоляцію і гарантує щільне закривання коліна. Нарешті, кільце 27 утримується заглушкою 24, яка пристосована до закривання отвору 23. Заглушка 24 кріпиться, наприклад защіпанням, вгвинчуванням, затисканням, приклеюванням або приварюванням. Заглушка 24 кріпиться защіпанням, затисканням, приклеюванням або приварюванням до напрямної 28, яка формує отвір 23. Для забезпечення щільного закривання, між заглушкою 24 та кільцем 27 або тілом встановлюється прокладка. Винахід описаний з прикладами, які є ілюстративними і необмежувальними. Він також охоплює варіанти і технічні еквіваленти. 60 3 UA 104169 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 1. Коліно для трубопроводів в будівлях і трубопровідних мережах, яке містить верхній розтруб (1; 21), нижній розтруб (2; 22) і отвір (3; 23), закритий заглушкою (4; 24), яке відрізняється тим, що гнучка сприймальна деталь (6; 26) вставлена в отвір (3;23) з формуванням внутрішньої комплементарної поверхні коліна, при цьому сприймальна деталь пристосована до упирання в стопор (9; 29), який виступає з верхнього розтруба і/або нижнього розтруба в напрямі до отвору, при цьому сприймальна деталь (6; 26) має радіальну кривизну в радіальному напрямі і поздовжню кривизну в поздовжньому напрямі так, що внутрішня поверхня сприймальної деталі (6; 26) узгоджується з внутрішньою поверхнею верхнього розтруба і/або, відповідно, нижнього розтруба, при цьому сприймальна деталь (6; 26) має зовні кільце (7; 27), а отвір (3; 23) має напрямну (8; 28) для кільця (7) і при цьому стопор (9; 29) є стопором (9) для утримування кільця (7; 27) сприймальної деталі (6; 26). 2. Коліно за п. 1, яке відрізняється тим, що вісь отвору (3) по суті відповідає бісектрисі кута, утвореного осями двох розтрубів (1, 2). 3. Коліно за п. 1, яке відрізняється тим, що стопор (9; 29) є кільцевим стопором (9) для утримування кільця (7; 27) сприймальної деталі (6; 26). 4. Коліно за п. 3, яке відрізняється тим, що заглушка (4; 24), при встановленні на місце в отворі (3; 23), здатна утримувати кільце (7; 27) в напрямній (8; 28). 5. Коліно за будь-яким із пп. 1-3, яке відрізняється тим, що напрямна (8; 28) і стопор (9; 29) формують уступчасту структуру, пристосовану до щільного закривання отвору, коли сприймальна деталь упирається в стопор (9; 29). 6. Коліно за п. 4 або п. 5, яке відрізняється тим, що заглушка (4) здатна утримувати кільце (7) за допомогою фіксатора (10). 7. Коліно за будь-яким із пп. 1-6, яке відрізняється тим, що сприймальна деталь (6) має частину (11), яка прикріплена до внутрішньої сторони нижнього розтруба (2) коліна. 8. Коліно за будь-яким із пп. 1-7, яке відрізняється тим, що простір (12; 212) між сприймальною деталлю (6; 26) і заглушкою (4; 24) заповнений газом і/або звукоізолюючим матеріалом. 9. Коліно за будь-яким із пп. 1-8, яке відрізняється тим, що отвір (3; 23), заглушка (4), сприймальна деталь (6; 26) і фіксатор (10), якщо вони присутні, подібні по формі, зокрема мають форму кола або багатокутника. 10. Коліно за будь-яким із пп. 1-9, яке відрізняється тим, що радіальна ширина стопора (9; 29) головним чином відповідає радіальній ширині сприймальної деталі (6; 26). 11. Коліно за будь-яким із пп. 1-10, яке відрізняється тим, що отвір (3; 23) розташований на кривій ділянці (20b) коліна між верхнім розтрубом (1; 21) і нижнім розтрубом (2; 22) і причому радіальна кривизна і поздовжня кривизна сприймальної деталі (6; 26) пристосовані для надання можливості сприймальній деталі (6; 26) узгоджуватися з внутрішньою формою кривої ділянки (20b). 12. Коліно за будь-яким із пп. 1-11, яке відрізняється тим, що принаймні одна радіальна кривизна і поздовжня кривизна сприймальної деталі (6; 26) є сталою вздовж радіального, відповідно поздовжнього напряму. 13. Коліно за будь-яким із пп. 1-12, яке відрізняється тим, що заглушка і сприймальна деталь сформовані як один елемент. 14. Коліно за будь-яким із пп. 1-13, яке відрізняється тим, що заглушка і сприймальна деталь з'єднані защіпанням, затисканням, приклеюванням або приварюванням. 4 UA 104169 C2 5 UA 104169 C2 6 UA 104169 C2 7 UA 104169 C2 8 UA 104169 C2 9 UA 104169 C2 Фіг. 11 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
