Регульоване трубне коліно для зливних труб

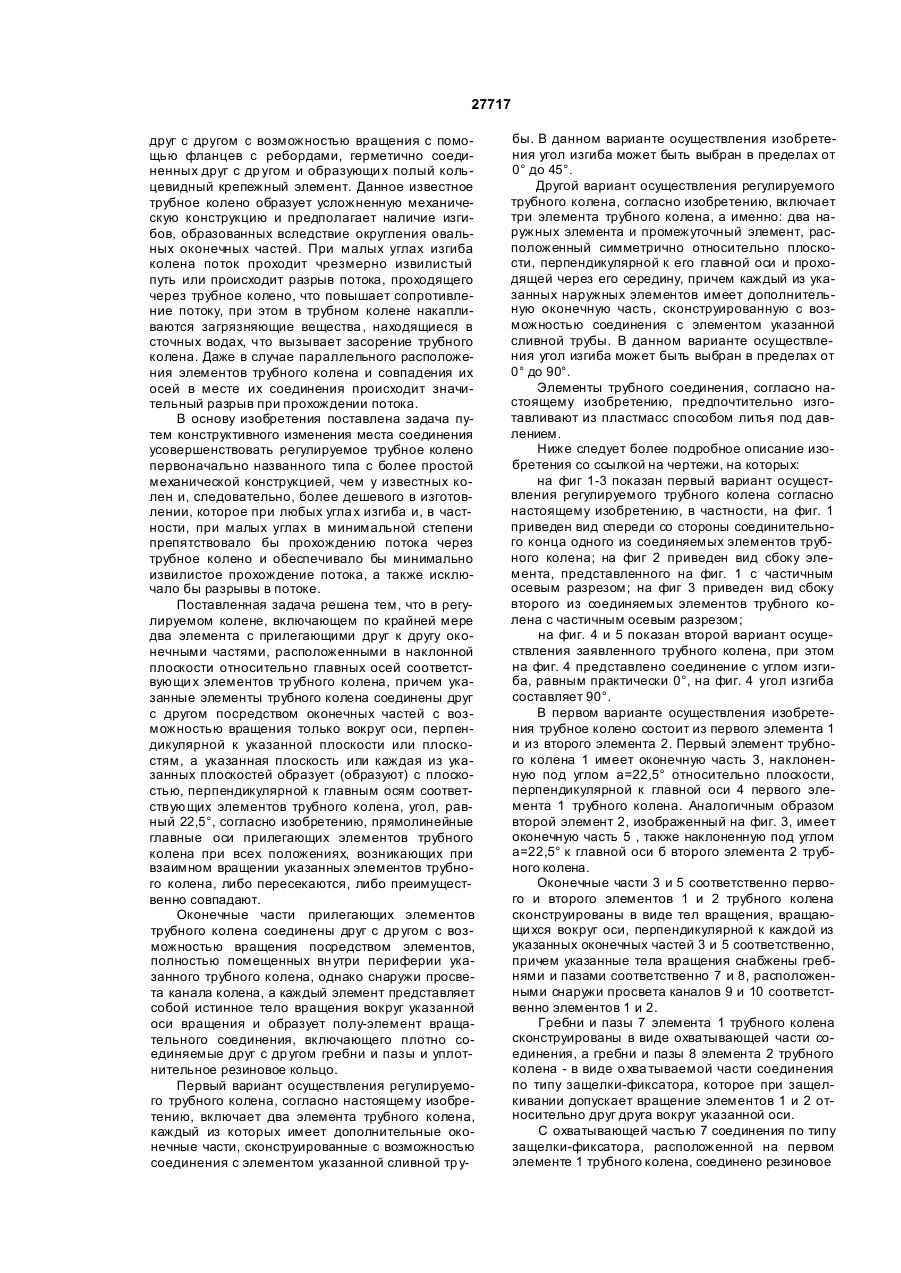

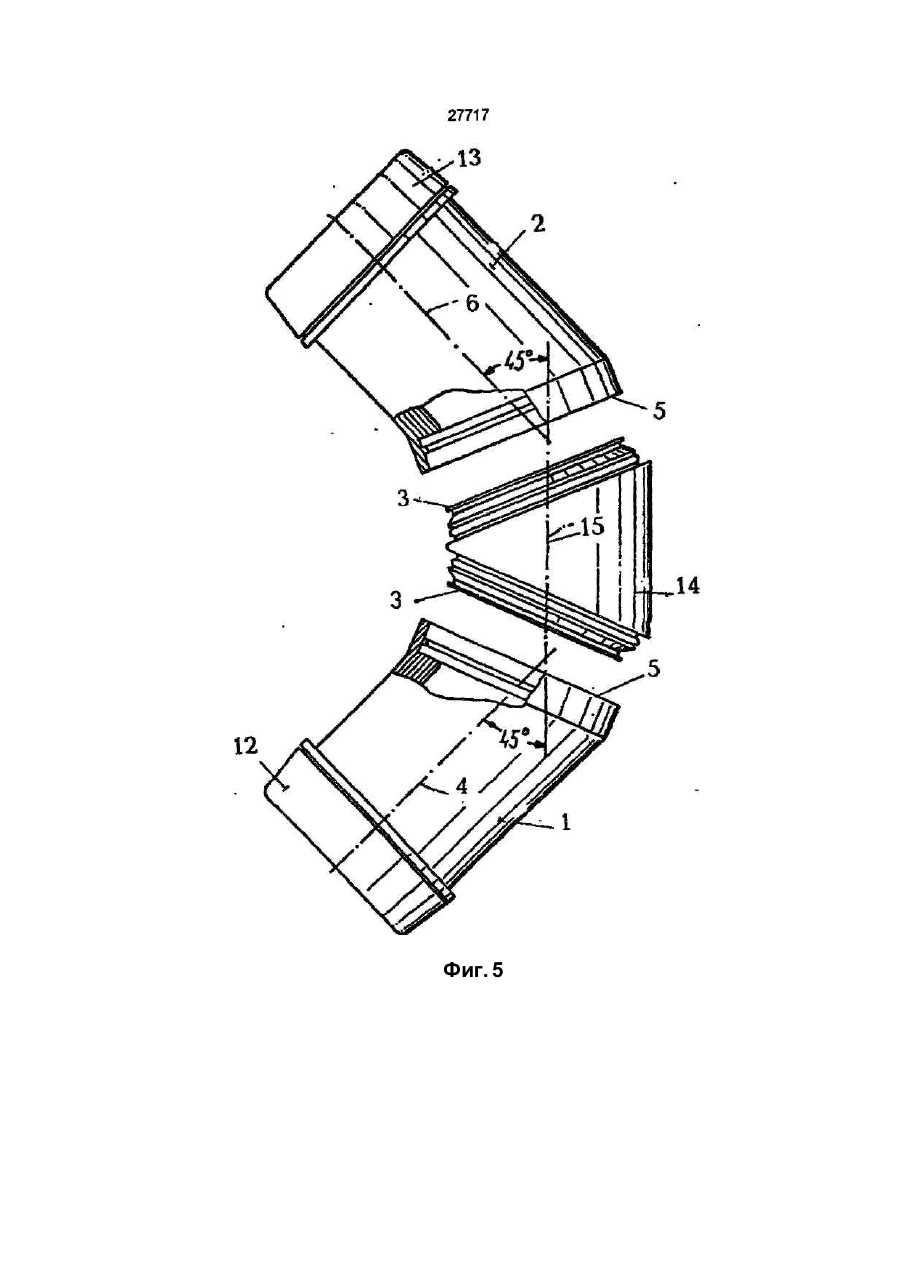

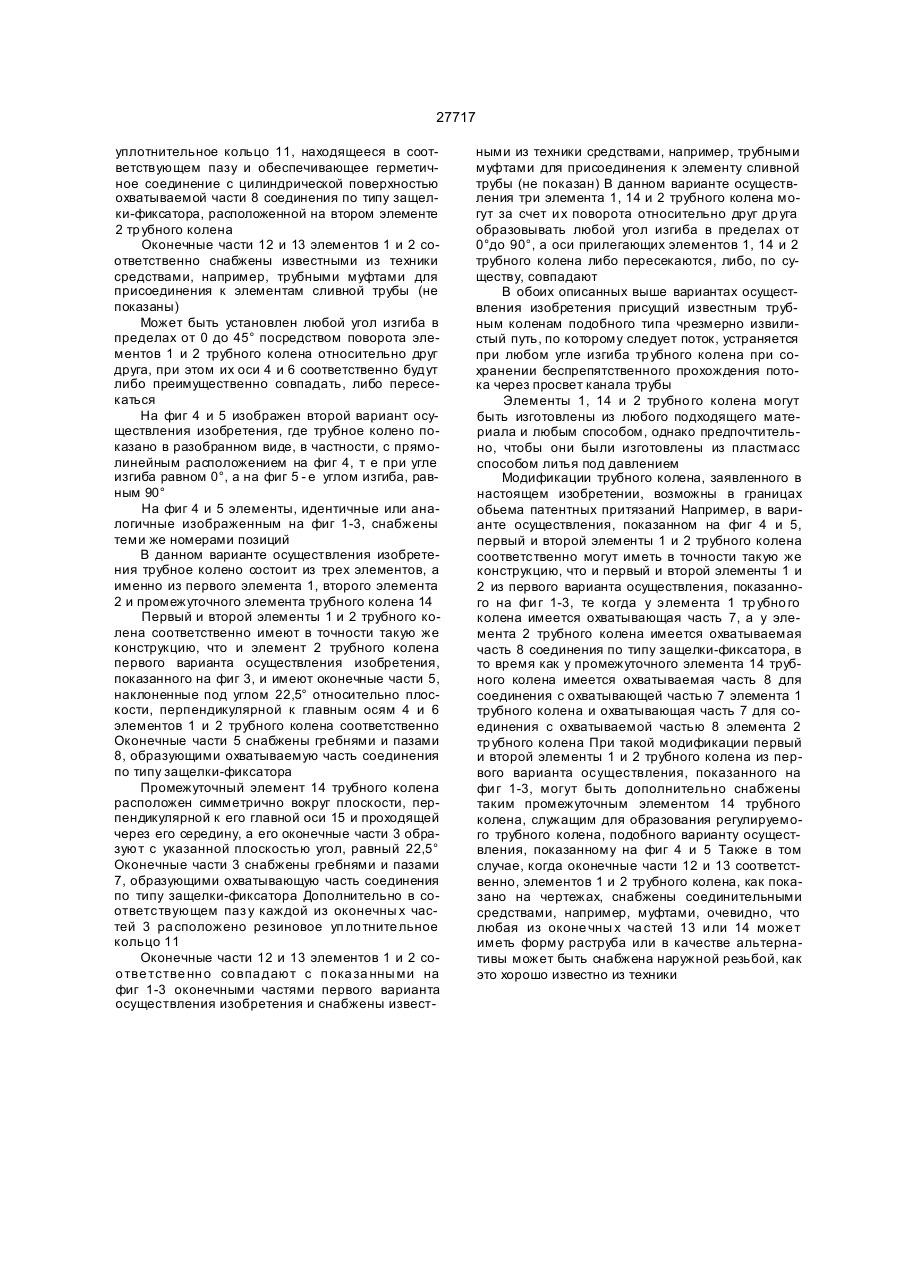

1. Регулируемое трубное колено для сливных тр уб, включающее по крайней мере два элемента с прилегающими друг к др угу оконечными частями, расположенными в наклонной плоскости относительно главных осей соответствующи х элементов трубного колена, причем указанные элементы трубного колена соединены друг с другом посредством оконечных частей с возможностью вращения только вокруг оси, перпендикулярной к указанной плоскости или плоскостям, а указанная плоскость или каждая из указанных плоскостей образует(ют) с плоскостью, перпендикулярной к главным осям соответствующи х элементов трубного колена, угол, равный 22,5°, отли чающееся тем, что прямолинейные главные оси прилегающих элементов трубного колена при всех положениях, возникающих в результате взаимного поворота указанных элементов тр убного колена, либо пересекаются, либо по существу совпадают, а оконечные части прилегающих элементов трубного колена соединены друг с др угом с возможностью вращения посредством элементов, расположенных внутри периферии трубного колена и снаружи просвета канала трубы, а каждый из указанных элементов имеет форму тел вращения, вращающи хся вокруг указанной оси и образующи х соединение в виде пазов и входящи х в них гребней и уплотнительного кольца 2. Регулир уемое тр убное колено по п. 1 , отли чающееся тем, что оно включает два элемента трубного колена, каждый из которых имеет допол нительную оконечную часть, соединяемую с эле ментом сливной трубы. 3. Регулир уемое тр убное колено по п 1 , отли чающеес я тем , что оно включает три элемен та трубного колена, а именно" два наружных элемен та и промежуточный элемент, симметрично рас положенный относительно плоскости, перпенди кулярной к е го гла вной о си и про ходя щей через его сере дин у, причем каждый из указанны х н а ружны х элемен то в имее т дополнительн ую око нечную часть, соединяемую с элементом сливной трубы. 4. Регулир уемое тр убное колено по любом у из предшествующи х п унктов, отличающееся тем, что указанные элементы трубного колена изготов лены из пластмасс литьем под давлением. см о N Настоящее изобретение относится к регулируемому трубному колену для сливных тр уб, в частности, для канализационных тр уб, сливны х патрубков умывальных и кухонных раковин и т.д. Помимо промышленно производимых жестких элементов с углами изгиба, например, 15, 30 и 45, которые могут, в частности, в виде соединения враструб со четаться с аналогичным трубным коленом с возможностью вращения относительно него. При этом образуе тся произвольный угол изгиба, как, например, раскрыто в [1]. Производятся также регулируемые трубные колена вышеуказанного типа, состоящие из двух элементов, у которых за счет вращения относительно друг друга угол изгиба может произвольно регулироваться и достигать вплоть до 90. В таком известном из техники регулируемом тр убном колене, показанном в патенте [2], выбранном в качестве прототипа и состоящем из по крайней мере двух элементов, оконечные части прилегают друг к другу и расположены в наклонной плоскости относительно главной оси соответствующего элемента. Указанные элементы соединены друг с другом в указанных оконечных частях с возможностью вращения лишь вокруг оси перпендикулярной плоскости или плоскостям. Каждый из элементов изогнут вдоль криволинейной центральной оси таким образом, что каждая из прилегающи х оконечных частей образует угол 22,5 с главной осью соответствующего элемента трубного колена Круглые в сечении оконечные части, имеющие отверстия круглого сечения, скреплены см о> 27717 друг с другом с возможностью вращения с помощью фланцев с ребордами, герметично соединенных друг с др угом и образующи х полый кольцевидный крепежный элемент. Данное известное трубное колено образует усложненную механическую конструкцию и предполагает наличие изгибов, образованных вследствие округления овальных оконечных частей. При малых углах изгиба колена поток проходит чрезмерно извилистый путь или происходит разрыв потока, проходящего через трубное колено, что повышает сопротивление потоку, при этом в трубном колене накапливаются загрязняющие вещества , находящиеся в сточных водах, что вызывает засорение трубного колена. Даже в случае параллельного расположения элементов трубного колена и совпадения их осей в месте их соединения происходит значительный разрыв при прохождении потока. В основу изобретения поставлена задача путем конструктивного изменения места соединения усовершенствовать регулируемое трубное колено первоначально названного типа с более простой механической конструкцией, чем у известных колен и, следовательно, более дешевого в изготовлении, которое при любых угла х изгиба и, в частности, при малых углах в минимальной степени препятствовало бы прохождению потока через трубное колено и обеспечивало бы минимально извилистое прохождение потока, а также исключало бы разрывы в потоке. Поставленная задача решена тем, что в регулируемом колене, включающем по крайней мере два элемента с прилегающими друг к другу оконечными частями, расположенными в наклонной плоскости относительно главных осей соответствующи х элементов тр убного колена, причем указанные элементы трубного колена соединены друг с другом посредством оконечных частей с возможностью вращения только вокруг оси, перпендикулярной к указанной плоскости или плоскостям, а указанная плоскость или каждая из указанных плоскостей образует (образуют) с плоскостью, перпендикулярной к главным осям соответствующих элементов трубного колена, угол, равный 22,5°, согласно изобретению, прямолинейные главные оси прилегающих элементов трубного колена при всех положениях, возникающих при взаимном вращении указанных элементов трубного колена, либо пересекаются, либо преимущественно совпадают. Оконечные части прилегающих элементов трубного колена соединены друг с др угом с возможностью вращения посредством элементов, полностью помещенных вн утри периферии указанного трубного колена, однако снаружи просвета канала колена, а каждый элемент представляет собой истинное тело вращения вокруг указанной оси вращения и образует полу-элемент вращательного соединения, включающего плотно соединяемые друг с др угом гребни и пазы и уплотнительное резиновое кольцо. Первый вариант осуществления регулируемого трубного колена, согласно настоящему изобретению, включает два элемента трубного колена, каждый из которых имеет дополнительные оконечные части, сконструированные с возможностью соединения с элементом указанной сливной тр у бы. В данном варианте осуществления изобретения угол изгиба может быть выбран в пределах от 0° до 45°. Другой вариант осуществления регулируемого трубного колена, согласно изобретению, включает три элемента трубного колена, а именно: два наружных элемента и промежуточный элемент, расположенный симметрично относительно плоскости, перпендикулярной к его главной оси и проходящей через его середину, причем каждый из указанных наружных элементов имеет дополнительную оконечную часть, сконструированную с возможностью соединения с элементом указанной сливной трубы. В данном варианте осуществления угол изгиба может быть выбран в пределах от 0° до 90°. Элементы трубного соединения, согласно настоящему изобретению, предпочтительно изготавливают из пластмасс способом литья под давлением. Ниже следует более подробное описание изобретения со ссылкой на чертежи, на которых: на фиг 1-3 показан первый вариант осуществления регулируемого трубного колена согласно настоящему изобретению, в частности, на фиг. 1 приведен вид спереди со стороны соединительного конца одного из соединяемых элементов трубного колена; на фиг 2 приведен вид сбоку элемента, представленного на фиг. 1 с частичным осевым разрезом; на фиг 3 приведен вид сбоку второго из соединяемых элементов трубного колена с частичным осевым разрезом; на фиг. 4 и 5 показан второй вариант осуществления заявленного трубного колена, при этом на фиг. 4 представлено соединение с углом изгиба, равным практически 0°, на фиг. 4 угол изгиба составляет 90°. В первом варианте осуществления изобретения трубное колено состоит из первого элемента 1 и из второго элемента 2. Первый элемент трубного колена 1 имеет оконечную часть 3, наклоненную под углом а=22,5° относительно плоскости, перпендикулярной к главной оси 4 первого элемента 1 трубного колена. Аналогичным образом второй элемент 2, изображенный на фиг. 3, имеет оконечную часть 5 , также наклоненную под углом а=22,5° к главной оси б второго элемента 2 трубного колена. Оконечные части 3 и 5 соответственно первого и второго элементов 1 и 2 трубного колена сконструированы в виде тел вращения, вращающи хся вокруг оси, перпендикулярной к каждой из указанных оконечных частей 3 и 5 соответственно, причем указанные тела вращения снабжены гребнями и пазами соответственно 7 и 8, расположенными снаружи просвета каналов 9 и 10 соответственно элементов 1 и 2. Гребни и пазы 7 элемента 1 трубного колена сконструированы в виде охватывающей части соединения, а гребни и пазы 8 элемента 2 трубного колена - в виде о хва тываемой части соединения по типу защелки-фиксатора, которое при защелкивании допускает вращение элементов 1 и 2 относительно друг друга вокруг указанной оси. С охватывающей частью 7 соединения по типу защелки-фиксатора, расположенной на первом элементе 1 трубного колена, соединено резиновое 27717 уплотнительное кольцо 11, находящееся в соответствующем пазу и обеспечивающее герметичное соединение с цилиндрической поверхностью охватываемой части 8 соединения по типу защелки-фиксатора, расположенной на втором элементе 2 тр убного колена Оконечные части 12 и 13 элементов 1 и 2 соответственно снабжены известными из техники средствами, например, трубными муфтами для присоединения к элементам сливной трубы (не показаны) Может быть установлен любой угол изгиба в пределах от 0 до 45° посредством поворота элементов 1 и 2 трубного колена относительно друг друга, при этом их оси 4 и 6 соответственно будут либо преимущественно совпадать, либо пересекаться На фиг 4 и 5 изображен второй вариант осуществления изобретения, где трубное колено показано в разобранном виде, в частности, с прямолинейным расположением на фиг 4, т е при угле изгиба равном 0°, а на фиг 5 - е углом изгиба, равным 90° На фиг 4 и 5 элементы, идентичные или аналогичные изображенным на фиг 1-3, снабжены теми же номерами позиций В данном варианте осуществления изобретения трубное колено состоит из трех элементов, а именно из первого элемента 1, второго элемента 2 и промежуточного элемента трубного колена 14 Первый и второй элементы 1 и 2 трубного колена соответственно имеют в точности такую же конструкцию, что и элемент 2 трубного колена первого варианта осуществления изобретения, показанного на фиг 3, и имеют оконечные части 5, наклоненные под углом 22,5° относительно плоскости, перпендикулярной к главным осям 4 и 6 элементов 1 и 2 трубного колена соответственно Оконечные части 5 снабжены гребнями и пазами 8, образующими охватываемую часть соединения по типу защелки-фиксатора Промежуточный элемент 14 трубного колена расположен симметрично вокруг плоскости, перпендикулярной к его главной оси 15 и проходящей через его середину, а его оконечные части 3 образуют с указанной плоскостью угол, равный 22,5° Оконечные части 3 снабжены гребнями и пазами 7, образующими охватывающую часть соединения по типу защелки-фиксатора Дополнительно в соответствующем паз у каждой из оконечны х частей 3 ра сположено резиновое уп ло тните льное кольцо 11 Оконечные части 12 и 13 элементов 1 и 2 соо тве тстве нн о со впа дают с п ока за нны ми на фиг 1-3 оконечными частями первого варианта осуществления изобретения и снабжены извест ными из техники средствами, например, трубными муфтами для присоединения к элементу сливной трубы (не показан) В данном варианте осуществления три элемента 1, 14 и 2 трубного колена могут за счет и х поворота относительно друг др уга образовывать любой угол изгиба в пределах от 0°до 90°, а оси прилегающих элементов 1, 14 и 2 трубного колена либо пересекаются, либо, по существу, совпадают В обоих описанных выше вариантах осуществления изобретения присущий известным трубным коленам подобного типа чрезмерно извилистый путь, по которому следует поток, устраняется при любом угле изгиба тр убного колена при сохранении беспрепятственного прохождения потока через просвет канала трубы Элементы 1, 14 и 2 трубно го колена могут быть изготовлены из любого подходящего материала и любым способом, однако предпочтительно, чтобы они были изготовлены из пластмасс способом литья под давлением Модификации трубного колена, заявленного в настоящем изобретении, возможны в границах обьема патентных притязаний Например, в варианте осуществления, показанном на фиг 4 и 5, первый и второй элементы 1 и 2 трубного колена соответственно могут иметь в точности такую же конструкцию, что и первый и второй элементы 1 и 2 из первого варианта осуществления, показанного на фи г 1-3, те когда у элемента 1 тр убно го колена имеется охватывающая часть 7, а у элемента 2 трубного колена имеется охватываемая часть 8 соединения по типу защелки-фиксатора, в то время как у промежуточного элемента 14 трубного колена имеется охватываемая часть 8 для соединения с охватывающей частью 7 элемента 1 трубного колена и охватывающая часть 7 для соединения с охватываемой частью 8 элемента 2 тр убного колена При такой модификации первый и второй элементы 1 и 2 трубного колена из первого варианта осуществления, показанного на фи г 1-3, могут бы ть дополнительно снабжены таким промежуточным элементом 14 трубного колена, служащим для образования регулируемого трубного колена, подобного варианту осуществления, показанному на фиг 4 и 5 Также в том случае, когда оконечные части 12 и 13 соответственно, элементов 1 и 2 трубного колена, как показано на чертежах, снабжены соединительными средствами, например, муфтами, очевидно, что любая из оконе чны х ча стей 13 и ли 14 може т иметь форму раструба или в качестве альтернативы может быть снабжена наружной резьбой, как это хорошо известно из техники £МИф "ліф ^ И 'ІИф \ LULZ 6 £1 LILLZ Фиг. 5 27717 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 296-81-42, 295-61-97 Підписано до др уку C&*OV 2001 p . Формат 60 x84 1/8. Обся г g? й / обл.-вид.арк. Тираж 50 прим. Зам. f£3 УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
