F16L 27/00 — Регульовані з’єднання; з’єднання, що допускають рухливість

Номер патенту: 107957

Опубліковано: 10.03.2015

Автори: Тьоне Хайнріх, Віммер Франц, Пьоппл Йоханн, Пюрінгер Томас

МПК: F16L 27/00

Мітки: підшипникова, ролика, ввідний, опора, охолоджуваного, вертлюг

Формула / Реферат:

1. Підшипникова опора та ввідний вертлюг для охолоджуваного ролика (1), до складу яких входять: кронштейн (2) підшипника; циліндричний корпус (4) ролика для напрямляння та підтримування ливарного або прокатного продукту, з принаймні одним розташованим зі сторони входу центральним каналом (5) для холодоагента; принаймні один підшипник (6) для обертового підтримування корпусу (4) ролика відносно кронштейна (2) підшипника, причому зусилля від...

Номер патенту: 105326

Опубліковано: 25.04.2014

Автор: Пантейков Сергій Петрович

МПК: F16L 51/00, F16L 27/00, C21C 5/48 ...

Мітки: компенсаторами, головка, фурмена, знімними

Формула / Реферат:

1. Фурмена головка зі знімними компенсаторами, яка має центральне підведення води і містить соплові вкладиші або блоки, наконечник (нижню чашу), колектор (верхню чашу), зовнішній патрубок, два телескопічні компенсатори - центральний і периферійний, кожен з яких складається з двох телескопічно зчленованих між собою циліндричних патрубків (внутрішнього - штока і зовнішнього - гільзи) зі встановленими ущільнювальними кільцями в канавках, що...

Номер патенту: 102726

Опубліковано: 12.08.2013

Автори: Дана Тодд, Петтен Джеймс В.

МПК: E21B 43/00, C10G 1/00, C10G 9/36 ...

Мітки: система, трубопроводу, з'єднання, зчленована

Формула / Реферат:

1. Зчленована система з'єднання трубопроводу для підтримування з'єднання для текучого середовища між джерелом текучого середовища і рухомим трубопроводом, зануреним в осідаючий проникний пласт, що містить джерело текучого середовища для подачі робочого текучого середовища через його випускний отвір, розташоване за межами проникного пласта, рухомий трубопровід для прийому робочого текучого середовища через його впускний отвір, занурений на...

Номер патенту: 98910

Опубліковано: 25.06.2012

Автори: Вармбір Дітер, Шпрінгманн Георг, Хассельбрінк Дірк, Дратва Крістіан, Ноббе Маттіас

МПК: B22D 11/128, F16L 27/00

Мітки: валкова, система, вузол, валок, безперервного, сталі, розливання, установки

Формула / Реферат:

1. Безцапфовий валок (2), з живленням охолоджуючим середовищем, для установки безперервного розливання сталі, з обертально-симетричною обичайкою (6) валка для прийому охолоджуючого середовища й щонайменше з однією вставкою (5) валка, на якій виконане кріплення (4) для утримуваного на цапфі опорного кронштейна підшипника (3) валка, при цьому вставка (5) валка розташована всередині обичайки (6) валка й герметично прилягає до неї, при цьому...

Номер патенту: 98743

Опубліковано: 11.06.2012

Автори: Гріммель Рюдігер, Зундерманн Крістоф, Беркхольц Уве

МПК: F16L 27/00, F16C 19/50

Мітки: обертовий, ввід

Формула / Реферат:

1. Обертовий ввід для подачі або відведення середовища, що знаходиться під тиском, в осьову порожнину, відповідно, з осьової порожнини обертової деталі машини з необертовим елементом (12) вводу, нерухомим відносно пристрою, обертовим елементом (15) вводу і з опорними засобами у кільцеподібному проміжку, який оточує обертовий елемент (15) вводу, а також ущільнювальними засобами (20, 21), що діють у радіальній площині ущільнення між обертовим...

Номер патенту: 98290

Опубліковано: 25.04.2012

Автори: Кущенко Сергій Миколайович, Ліпицький Станіслав Григорович

МПК: F16L 23/00, F16L 27/00, F16L 51/00, F16L 21/00 ...

Мітки: фітинг, з'єднання, трубопроводів, пристрій, гідроагрегатів

Формула / Реферат:

Пристрій (фітинг) для з'єднання трубопроводів та/або гідроагрегатів, що містить еластичну оболонку (1), виконану з опуклою середньою частиною (2) і виготовлену з армованого еластомерного матеріалу, усередині кінцевих частин (3) якої (1) встановлені торцеві елементи (4), виконані з можливістю з'єднання з трубопроводами та/або гідроагрегатами, до кожного з яких (4) з внутрішньої сторони прикріплені зовнішніми кінцями (5) поздовжні стрижні (6),...

Номер патенту: 68604

Опубліковано: 26.03.2012

Автори: Кущенко Сергій Миколайович, Ліпицький Станіслав Григорович

МПК: F16L 27/00, F16L 51/00, F16L 21/00, F16L 23/00 ...

Мітки: трубопроводів, з'єднання, пристрій, фітинг, гідроагрегатів

Формула / Реферат:

Пристрій (фітинг) для з'єднання трубопроводів та/або гідроагрегатів, що містить еластичну оболонку (1), виконану з опуклою середньою частиною (2), і виготовлену з армованого еластомерного матеріалу, всередині кінцевих частин (3) якої (1) встановлені торцеві елементи (4), виконані з можливістю з'єднання з трубопроводами та/або гідроагрегатами, до кожного з яких (4) з внутрішньої сторони прикріплені зовнішніми кінцями (5) поздовжні стрижні...

Номер патенту: 61070

Опубліковано: 11.07.2011

Автори: Беспалая Алла Іллівна, Титов Андрій Валерієвич, Набатчиков Владимир Романович, Пеклич Михайло Михайлович

МПК: F16L 27/00

Мітки: однопотокове, з'єднання, ротаційне

Формула / Реферат:

1. З'єднання ротаційне однопотокове виконане з металевого корпуса з розташованим по осі пустотілим патрубком, заглушеним з одного боку, а з іншого боку - має фланець для кріплення ротаційного вузла до рухливого торця водоохолодженого ролика МБРС, при цьому корпус по обидва боки закритий кришками, що виконують роль підшипників ковзання, для змащення яких у корпусі передбачені дві маслянки, а герметизація підшипникових вузлів здійснюється...

Номер патенту: 93642

Опубліковано: 25.02.2011

Автори: Панкалді Даніеле, Маркезіні Вайнер

МПК: B65G 33/32, F16L 23/00, F16L 17/00 ...

Мітки: горловина, регульована, завантажувально-розвантажувальна

Формула / Реферат:

1. Регульована завантажувально-розвантажувальна горловина, яка має:- перший трубчастий елемент (2) з поздовжньою віссю (х);- другий трубчастий елемент (3) з поздовжньою віссю (у);- засоби з'єднання (4, 5, 6) між першим і другим трубчастими елементами (2, 3), які утворюють сферичну поверхню (S) з центром (О) і дозволяють першому і другому трубчастим елементам (2, 3) обертатись один відносно одного навколо центра...

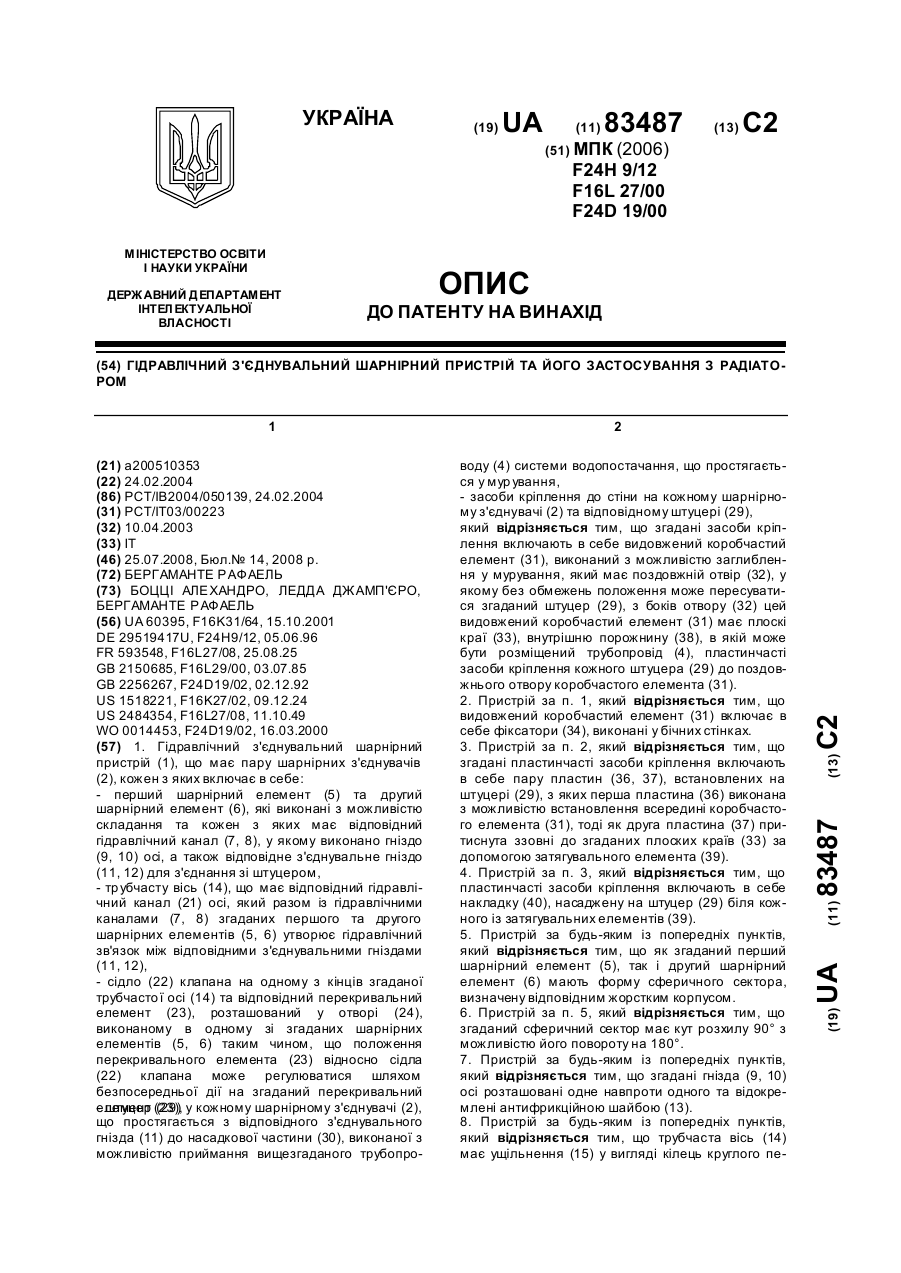

Номер патенту: 83487

Опубліковано: 25.07.2008

Автор: Бергаманте Рафаель

МПК: F24D 19/00, F24H 9/12, F16L 27/00 ...

Мітки: шарнірний, пристрій, з'єднувальний, гідравлічний, застосування, радіатором

Формула / Реферат:

1. Гідравлічний з'єднувальний шарнірний пристрій (1), що має пару шарнірних з'єднувачів (2), кожен з яких включає в себе:- перший шарнірний елемент (5) та другий шарнірний елемент (6), які виконані з можливістю складання та кожен з яких має відповідний гідравлічний канал (7, 8), у якому виконано гніздо (9, 10) осі, а також відповідне з'єднувальне гніздо (11, 12) для з'єднання зі штуцером,- трубчасту вісь (14), що має відповідний...

Номер патенту: 31284

Опубліковано: 25.03.2008

Автори: Кущенко Сергій Миколайович, Ліпицький Станіслав Григорович

МПК: F16L 21/00, F16L 27/00, F16L 51/00, F16L 23/00 ...

Мітки: з'єднання, пристрій, трубопроводів, гідроагрегатів

Формула / Реферат:

1. Пристрій для з'єднання трубопроводів і гідроагрегатів, виконаний у вигляді еластомерної оболонки (1), що містить внутрішній зносостійкий шар (2), виконаний з гуми, армуючий шар (3), пов'язаний з внутрішнім зносостійким шаром (2), і торцеві закінцівки (4), виконані з отворами (5) по периферії під болти для болтових з'єднань з трубопроводами і гідроагрегатами, який відрізняється тим, що оболонка (1) і торцеві закінцівки (4) виконані...

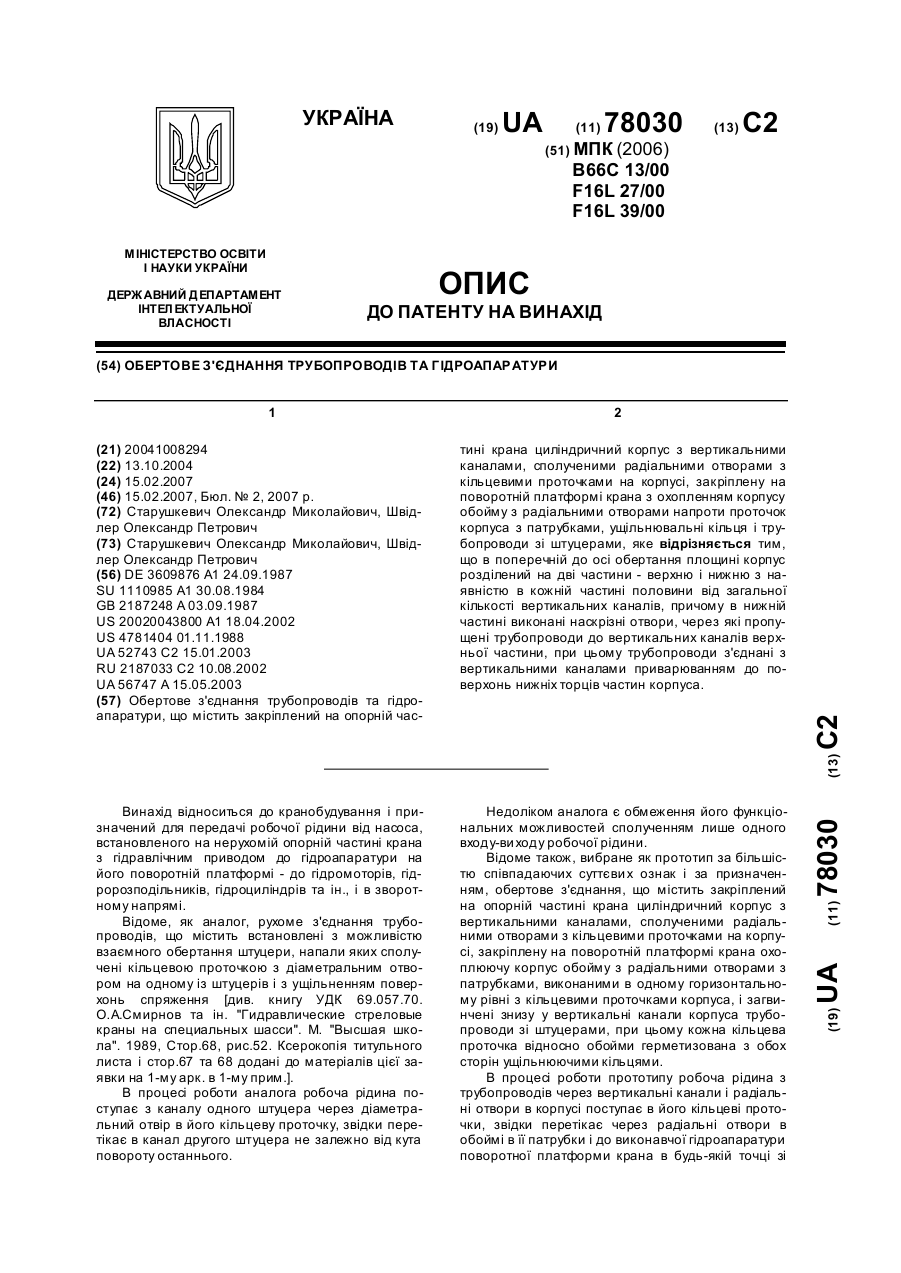

Номер патенту: 78030

Опубліковано: 15.02.2007

Автори: Швідлер Олександр Петрович, Старушкевич Олександр Миколайович

МПК: B66C 13/00, F16L 27/00, F16L 39/00 ...

Мітки: гідроапаратури, з'єднання, обертове, трубопроводів

Формула / Реферат:

Обертове з'єднання трубопроводів та гідроапаратури, що містить закріплений на опорній частині крана циліндричний корпус з вертикальними каналами, сполученими радіальними отворами з кільцевими проточками на корпусі, закріплену на поворотній платформі крана з охопленням корпусу обойму з радіальними отворами напроти проточок корпуса з патрубками, ущільнювальні кільця і трубопроводи зі штуцерами, яке відрізняється тим, що в поперечній до осі...

Номер патенту: 10077

Опубліковано: 15.11.2005

Автори: Алієв Натікбєк Алійович, Дубров Вадим Герасимович, Манець Іван Григорович, Коваль Анатолій Миколаєвич

МПК: F16L 27/00, F16L 23/00

Мітки: з'єднання, фланцеве, трубопроводів

Формула / Реферат:

Фланцеве з'єднання трубопроводів, що містить стиковані трубопроводи з установленими на їх кінцях фланцями, з'єднаними між собою через ущільнювальну прокладку, і стягувальні з'єднувальні елементи, болти або шпильки, у зборі з гайками на їх різьбовій частині, яке відрізняється тим, що воно додатково містить фігурну несучу шайбу, розміщену співвісно на кожному стягувальному з'єднувальному елементі між фланцем і гайками, контактна частина з...

Номер патенту: 56747

Опубліковано: 15.05.2003

Автори: Кущенко Сергій Миколайович, Ліпицький Станіслав Григорович

МПК: F16L 21/00, F16L 47/00, F16L 23/00, F16L 27/00 ...

Мітки: трубопроводів, гідроагрегатів, з'єднання, пристрій

Формула / Реферат:

Пристрій для з'єднання трубопроводів і гідроагрегатів, що містить кінцеві елементи, сполучені між собою оболонкою, виконаною з еластичного полімерного матеріалу, і подовжні стержні, розташовані в стінці оболонки вздовж її твірної, який відрізняється тим, що подовжні стержні одним кінцем почергово сполучені з одним з кінцевих елементів, при цьому вільні кінці подовжніх стержнів одного кінцевого елемента розташовані між вільними кінцями...

Номер патенту: 40837

Опубліковано: 15.08.2001

Автори: Бурков Дмитро Валерійович, Торовець Анатолій Григорович

МПК: F16B 7/00, F16L 27/00, F16L 17/00, F16L 35/00 ...

Мітки: переділкове, трубопроводів, обладнання, проходу

Формула / Реферат:

Переділкове обладнання для проходу трубопроводів, переважно для стиснених і динамічних умов корабельного середовища, котре містить сферичний корпус і робочий елемент з приводом, яке відрізняється тим, що корпус виконаний з двох півсфер з можливістю нарізного з'єднання їх з кінцями трасованих через перешкоду труб, а робочий елемент у вигляді кульового запірно-регулювального органа зафіксовано в гнізді, котре виконано ідентично корпусу і...

Номер патенту: 27717

Опубліковано: 16.10.2000

Автор: Ольссон Ян

МПК: F16L 27/00, F16L 43/00

Мітки: регульоване, трубне, зливних, труб, коліно

Текст:

...возможностью соединения с элементом указанной сливной трубы. В данном варианте осуществления угол изгиба может быть выбран в пределах от 0° до 90°. Элементы трубного соединения, согласно настоящему изобретению, предпочтительно изготавливают из пластмасс способом литья под давлением. Ниже следует более подробное описание изобретения со ссылкой на чертежи, на которых: на фиг 1-3 показан первый вариант осуществления регулируемого трубного колена...

Номер патенту: 25003

Опубліковано: 25.12.1998

Автор: Ландау Юрій Олександрович

МПК: F16L 27/00

Мітки: з'єднання, водоводу, секцій, стикове

Формула / Реферат:

1. Стыковое соединение секций водовода, выполненное на его наружной поверхности и включающее перекрывающую шов кольцевую эластичную ленту с компенсатором по оси шва и кольцевые несущие элементы, выполненные в виде отдельных соединенных между собой жестких сегментов, размещенных по обе стороны от шва, отличающееся тем, что оно снабжено дополнительными несущими элементами в виде стержней криволинейного очертания, соединяющих сегменты несущих...

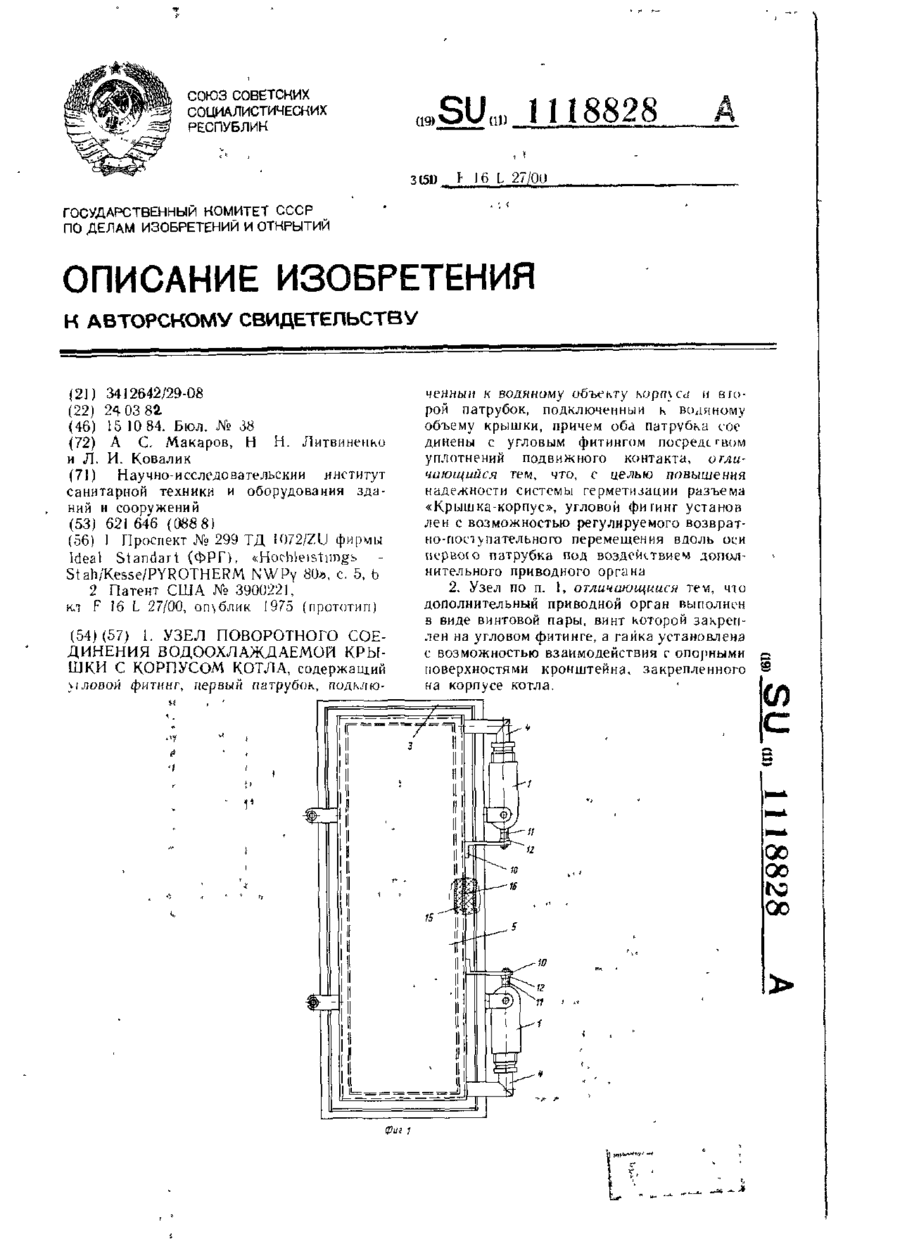

Номер патенту: 16922

Опубліковано: 29.08.1997

Автори: Макаров Анатолій Стефанович, Литвиненко Микола Миколайович, Ковалик Людмила Іванівна

МПК: F16L 27/00

Мітки: кришки, корпусрм, вузол, поворотного, з'єднання, водоохолоджуваної, котла

Формула / Реферат:

1. Узел поворотного соединения водоохлаж-даемой крышки с корпусом котла, содержащий уг­ловой фитинг, первый патрубок, подключенный к водяному объекту корпуса, и второй патрубок, подключенный к водяному объему крышки, при­чем оба патрубка соединены с угловым фитингом посредством уплотнений подвижного контакта, отличающийся тем, что, с целью повышения надсжности системи герметизации разъема "Крыш­ка-корпус", угловой фитинг установлен...

Номер патенту: 6005

Опубліковано: 29.12.1994

Автори: Жан-П'єр Вітель, П'єр Віньрон

МПК: F16L 27/00

Мітки: труб, з'єднуючий, пристрій

Формула / Реферат:

1. Соединительное устройство для труб, со­держащее узкий конец и раструб с противополож­но-радиально расположенными опорными поверхностями опорных элементов, установлен­ный между ними подвижный в осевом направлении кольцевой элемент с прорезью в виде опорного вен­ца с наружным фланцем, образующий с внутрен­ней поверхностью раструба кольцевое герме­тичное пространство, заполненное несжимаемой массой в виде гранулированного материала, и...

Номер патенту: 6075

Опубліковано: 29.12.1994

Автори: Мішель П'єррель, Жан-П'єр Вітель

МПК: F16L 27/00

Мітки: розтрубне, герметичне, труб, з'єднання

Формула / Реферат:

Герметичное раструбное соединение труб, одна из которых выполнена гладкой, а другая с раструбом с противоположно расположенными опорными поверхностями, между которыми уста­новлен подвижный в осевом направлении кольце­вой элемент, уплотняемый несжимаемую массу в направлении опорной поверхности раструба, от­личающееся тем, что с целью повышения герме­тичности при угловых отклонениях соединения, кольцевой элемент выполнен в виде втулки по...

Номер патенту: 5943

Опубліковано: 29.12.1994

Автори: П'єр Віньєрон, Мішель П'єррель, Жан-П'єр Вітоль

МПК: F16L 27/00

Мітки: вузьким, чавунних, кінцем, пристрій, раструбом, з'єднання, труб

Формула / Реферат:

Устройство для соединения чугунных труб с узким концом и раструбом, одна из которых вы­полнена гладкой, а другая с раструбом с противо­положно расположенными опорными поверхностями опорных элементов, содержащее установленный между ними подвижный в осевом направлении кольцевой элемент в виде втулки с наружным фланцем, образующий с внутренней поверхностью раструба кольцевое пространство, заполненное несжимаемой массой в виде гранули­рованного...
