Жіноча ювелірна прикраса олійника-будіної

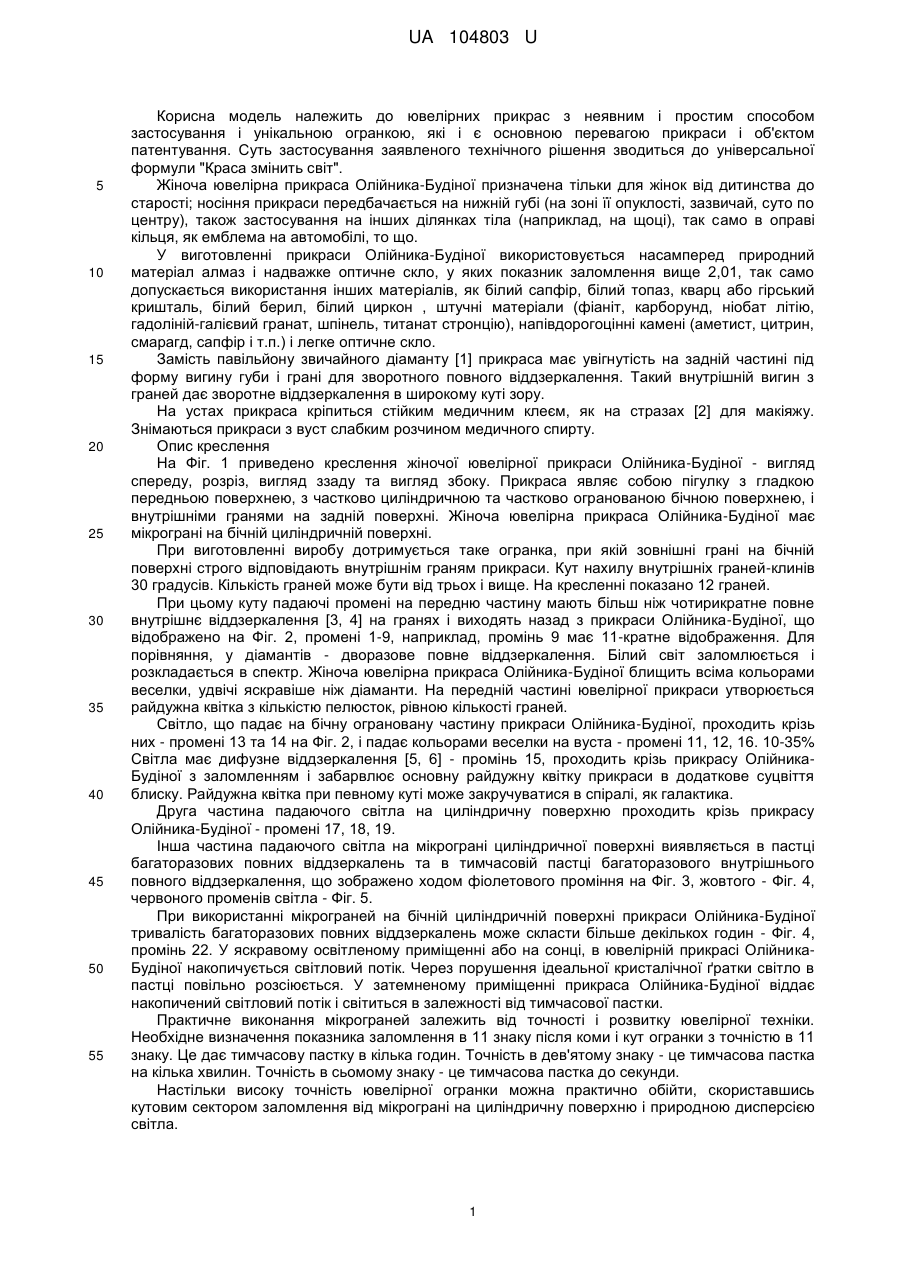

Реферат: Жіноча ювелірна прикраса являє собою пігулку з гладкою поверхнею, з частково циліндричною та частково з огранованою бічною поверхнею і внутрішніми гранями на задній поверхні. Прикраса має міні-грані на бічній циліндричній поверхні, в якій зовнішні грані на бічній поверхні строго відповідають внутрішнім граням. Кут нахилу внутрішніх граней-клинів складає 30 градусів, причому кількість граней починається від 3 і до 12. UA 104803 U (54) ЖІНОЧА ЮВЕЛІРНА ПРИКРАСА ОЛІЙНИКА-БУДІНОЇ UA 104803 U UA 104803 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ювелірних прикрас з неявним і простим способом застосування і унікальною огранкою, які і є основною перевагою прикраси і об'єктом патентування. Суть застосування заявленого технічного рішення зводиться до універсальної формули "Краса змінить світ". Жіноча ювелірна прикраса Олійника-Будіної призначена тільки для жінок від дитинства до старості; носіння прикраси передбачається на нижній губі (на зоні її опуклості, зазвичай, суто по центру), також застосування на інших ділянках тіла (наприклад, на щоці), так само в оправі кільця, як емблема на автомобілі, то що. У виготовленні прикраси Олійника-Будіної використовується насамперед природний матеріал алмаз і надважке оптичне скло, у яких показник заломлення вище 2,01, так само допускається використання інших матеріалів, як білий сапфір, білий топаз, кварц або гірський кришталь, білий берил, білий циркон , штучні матеріали (фіаніт, карборунд, ніобат літію, гадоліній-галієвий гранат, шпінель, титанат стронцію), напівдорогоцінні камені (аметист, цитрин, смарагд, сапфір і т.п.) і легке оптичне скло. Замість павільйону звичайного діаманту [1] прикраса має увігнутість на задній частині під форму вигину губи і грані для зворотного повного віддзеркалення. Такий внутрішній вигин з граней дає зворотне віддзеркалення в широкому куті зору. На устах прикраса кріпиться стійким медичним клеєм, як на стразах [2] для макіяжу. Знімаються прикраси з вуст слабким розчином медичного спирту. Опис креслення На Фіг. 1 приведено креслення жіночої ювелірної прикраси Олійника-Будіної - вигляд спереду, розріз, вигляд ззаду та вигляд збоку. Прикраса являє собою пігулку з гладкою передньою поверхнею, з частково циліндричною та частково огранованою бічною поверхнею, і внутрішніми гранями на задній поверхні. Жіноча ювелірна прикраса Олійника-Будіної має мікрограні на бічній циліндричній поверхні. При виготовленні виробу дотримується таке огранка, при якій зовнішні грані на бічній поверхні строго відповідають внутрішнім граням прикраси. Кут нахилу внутрішніх граней-клинів 30 градусів. Кількість граней може бути від трьох і вище. На кресленні показано 12 граней. При цьому куту падаючі промені на передню частину мають більш ніж чотирикратне повне внутрішнє віддзеркалення [3, 4] на гранях і виходять назад з прикраси Олійника-Будіної, що відображено на Фіг. 2, промені 1-9, наприклад, промінь 9 має 11-кратне відображення. Для порівняння, у діамантів - дворазове повне віддзеркалення. Білий світ заломлюється і розкладається в спектр. Жіноча ювелірна прикраса Олійника-Будіної блищить всіма кольорами веселки, удвічі яскравіше ніж діаманти. На передній частині ювелірної прикраси утворюється райдужна квітка з кількістю пелюсток, рівною кількості граней. Світло, що падає на бічну ограновану частину прикраси Олійника-Будіної, проходить крізь них - промені 13 та 14 на Фіг. 2, і падає кольорами веселки на вуста - промені 11, 12, 16. 10-35% Світла має дифузне віддзеркалення [5, 6] - промінь 15, проходить крізь прикрасу ОлійникаБудіної з заломленням і забарвлює основну райдужну квітку прикраси в додаткове суцвіття блиску. Райдужна квітка при певному куті може закручуватися в спіралі, як галактика. Друга частина падаючого світла на циліндричну поверхню проходить крізь прикрасу Олійника-Будіної - промені 17, 18, 19. Інша частина падаючого світла на мікрограні циліндричної поверхні виявляється в пастці багаторазових повних віддзеркалень та в тимчасовій пастці багаторазового внутрішнього повного віддзеркалення, що зображено ходом фіолетового проміння на Фіг. 3, жовтого - Фіг. 4, червоного променів світла - Фіг. 5. При використанні мікрограней на бічній циліндричній поверхні прикраси Олійника-Будіної тривалість багаторазових повних віддзеркалень може скласти більше декількох годин - Фіг. 4, промінь 22. У яскравому освітленому приміщенні або на сонці, в ювелірній прикрасі ОлійникаБудіної накопичується світловий потік. Через порушення ідеальної кристалічної ґратки світло в пастці повільно розсіюється. У затемненому приміщенні прикраса Олійника-Будіної віддає накопичений світловий потік і світиться в залежності від тимчасової пастки. Практичне виконання мікрограней залежить від точності і розвитку ювелірної техніки. Необхідне визначення показника заломлення в 11 знаку після коми і кут огранки з точністю в 11 знаку. Це дає тимчасову пастку в кілька годин. Точність в дев'ятому знаку - це тимчасова пастка на кілька хвилин. Точність в сьомому знаку - це тимчасова пастка до секунди. Настільки високу точність ювелірної огранки можна практично обійти, скориставшись кутовим сектором заломлення від мікрограні на циліндричну поверхню і природною дисперсією світла. 1 UA 104803 U 5 10 15 20 25 30 35 40 45 50 Для визначення розмірів мікрограні на бічній поверхні прикраси Олійника-Будіної можна скористатися умовою тимчасової пастки багаторазових віддзеркалень, складеної із законів оптики і геометричних міркувань. Умови для тимчасової пастки повного внутрішнього віддзеркалення полягають у наступному: 1. Кут падіння на межу розділу середовище-повітря більше критичного кута повного внутрішнього віддзеркалення або більше arsin(1/n) [закон Снелля] 2. 180/{90 + arsin(sin(α)/nфіолет)- α - β} > ξ 3. 180/{90 + arsin(sin(α)/nчерв) - α - β} < ξ де n - показник заломлення світла в середовищі, відповідно, для фіолетового і червоного променя; ξ - число, зокрема, N = 3, 4, 5, 6, 7, .. - ціле число; α - кут нахилу мікрограні жіночої ювелірної прикраси Олійника-Будіної по відношенню до падаючого променя світла; β - кутовий розмір мікрограні жіночої ювелірної прикраси Олійника-Будіної або кут входу променя світла на циліндричну поверхню прикраси Олійника-Будіної. Промені світла в матеріалі мають властивість дисперсії. Так для фіолетового променя світла показник заломлення в алмазі становить nфіолет=2,465, для красного променя світла показник заломлення в алмазі становить nчерв=2,402. На Фіг. 3 зображено хід фіолетового променя світла: зліва для α=60° і β=6° - промінь 20; справа для α=60° та β=5° - промінь 21. У останньому випадку ми маємо пастку багаторазових внутрішніх віддзеркалень - промінь 21. На Фіг. 4 зображено хід жовтого променя світла для показника заломлення в алмазі nжовт=2,41701058925204: зліва для α=60° і β=6° - промінь 22; з права для α=60° та β=-2,1° промінь 23. У першому випадку для промінь 22 ми маємо тимчасову пастку багаторазових віддзеркалень з тривалістю більш ніж кілька секунд. У останньому випадку для променя 23 ми маємо пастку багаторазових внутрішніх віддзеркалень. ο На Фіг. 5 зображено хід червоного променя світла: зліва для α=60° і β=6 - промінь 24; справа для α=60° та β=3,2° - промінь 25. У першому і другому випадку ми маємо пастку багаторазових внутрішніх віддзеркалень. Таким чином, при кутовому розмірі мікрограні 6 градусів і нахилі мікрограні до падаючого світла 60 градусів ми отримуємо: - зайшов фіолетовий промінь - Фіг. 3, промінь 20. У прикрасі Олійника-Будіної промінь має перші віддзеркалення під кутом 45,43 градусів. Кут більше критичного кута повного внутрішнього віддзеркалення - 23,94585547 градусів. Здійснивши перші чотири повних віддзеркалень, промінь виходить за місцем початкового входу. - Червоний промінь - Фіг. 5, промінь 24, має перші віддзеркалення під кутом 44,86 градусів. Кут більше критичного кута повного внутрішнього віддзеркалення - 24,61493264 градусів. Після чотирьох повних віддзеркалень промінь опиняється перед місцем початкового входу зі зміщенням - 1,1 градуси за годинниковою стрілкою, в наступних чотирьох відображеннях промінь зміщується на ті ж 1,1 градуса за годинниковою стрілкою. Випробувавши більше сотні повних віддзеркалень промінь виходить з прикраси Олійника-Будіної. У підсумку, незалежно від погодних умов і коливання показника заломлення променя світла в повітрі, завжди знайдеться тілесний кут для променів світла між фіолетовим і червоним спектром - це помаранчевий, жовтий, зелений і синій спектри, які мають віддзеркалення під кутом градусів 44,9999999999999, після чотирьох повних віддзеркалень опиняється перед точкою початкового входу зі зміщенням - 0,00000000000008 градусів за годинниковою стрілкою (Фіг. 4, промінь 22), і потрапляють у пастку багаторазових віддзеркалень з тривалістю більш ніж кілька секунд або проходять відстань більше ніж від Землі до Місяця, або виявляються в тимчасовій пастці повних внутрішніх віддзеркалень прикраси Олійника-Будіної перш ніж вийти. Другі приклади тимчасової пастки повних внутрішніх віддзеркалень прикраси ОлійникаБудіної при діаметрі 8 мм надані в таблиці: N 3 3 3 4 4 4 α, градус 43,5 39 34,5 63,5 60 56 β, градус 3 6 9 3 6 9 2 Розмір мікрограні, мкм 304,0 664,9 1108,0 304,0 483,4 757,4 UA 104803 U N 5 5 5 6 6 6 7 7 7 5 10 15 20 25 30 35 40 45 α, градус 74 71 67 81 78 74 85,5 82,5 79 β, градус 3 б 9 3 6 9 3 б 9 Розмір мікрограні, мкм 217,8 442,8 682,2 211,9 428,0 653,3 210,0 422,3 639,7 Для прикраси Олійника-Будіної використовують матеріали з високим коефіцієнтом заломлення (7, 8), такі як алмаз, оптичне скло (надважкий флінт, скло Сваровські) (9, 10), у яких показник заломлення вище 2,01. У разі використання матеріалів з низьким показником заломлення, наприклад для матеріалу з показником заломлення до n=1,56 (це білий сапфір, білий топаз, кварц або гірський кришталь, білий берил, білий циркон, штучні матеріали - фіаніт, карборунд, ніобат літію, гадоліній-галієвий гранат, шпінель, титанат стронцію, напівдорогоцінні камені - аметист, цитрин, смарагд, сапфір і т.п., і оптичне скло) кількість повних внутрішніх віддзеркалень дорівнює одиниці. Це промені світла, які надходять з бічної поверхні, віддзеркалюються від граней-клинів задньої поверхні і виходять через верхню гладку поверхню. Ювелірна прикраса може мати верхній і нижній рундист, який прибирає гострі краї. Товщина рундиста не більше 1 % від розміру прикраси Олійника-Будіної. Основну складність при виготовленні представляє огранка внутрішніми клинами і мікрограні. Для вирішення цього питання можливе складання виробу прикраси Олійника-Будіної з двох і більше симетричних сегментів. Так само точка сходження внутрішніх клинів може представляти конус до 5 % від діаметра прикраси Олійника-Будіної, переходячи далі в клини. Таким чином, жіноча ювелірна прикраса Олійника-Будіної, що являє собою пігулку з гладкою поверхнею, з частково циліндричною та частково з огранованою бічною поверхнею і внутрішніми гранями на задній поверхні, також має міні-грані на бічній циліндричній поверхні, в якій зовнішні грані на бічній поверхні строго відповідають внутрішнім граням, кут нахилу внутрішніх граней-клинів складає 30 градусів, причому кількість граней починається від трьох і до 12. Прикраса відрізняється тим, що для її виготовлення використовують природний матеріал алмаз і надважке оптичне скло з показником заломлення вище 2,01. Прикраса відрізняється тим, що має увігнутість на задній частині під форму вигину губ і грані для зворотного повного віддзеркалення замість павільйону діаманта та плоскої підстави стрази. Діамант та страза має два зворотних повних віддзеркалення для падаючих променів світла. Жіноча ювелірна прикраса Олійника-Будіної має більш ніж чотирикратне зворотне повне віддзеркалення в широкому куті зору. Завдяки цьому, прикраси Олійника-Будіної блищать кольорами веселки в два рази яскравіше, ніж діамант та страза. Прикраса відрізняється тим, що використовує кутовий сектор заломлення від мікрограні на циліндричну поверхню і природну дисперсію світла для потрапляння променів світла у пастки багаторазового і тимчасові пастки багаторазового внутрішнього повного віддзеркалення. Завдяки цьому промені світла затримуються в даному ювелірному виробі на мікросекунди, секунди, десятиліття і більше в залежності від прогресу ювелірної техніки. Прикраса відрізняється тим, що має верхній і нижній рундист, товщина якого не більше 1 % від розміру прикраси, який виконаний з можливістю прибрати гострі краї. Прикраса відрізняється тим, що складають виріб з симетричних сегментів, причому точка сходження внутрішніх клинів може являти собою конус до 5 % від діаметра прикраси. Жіноча ювелірна прикраса Олійника-Будіної відрізняється тим, що кріпиться стійким медичним клеєм для макіяжу, а знімаються з вуст слабким розчином медичного спирту. Застосування прикраси передбачається в широкому ювелірному масштабі. Макіяж губ зі стразами мало поширений. Є досвід прикраси губ у сфері шоу-бізнесу, ораторського мистецтва, проведення заходів і презентацій, світського життя, але зустрічається таке використання відносно рідко, так що, в силу унікальності та краси огранки і простоти застосування може бути популяризованим і увійти в моду в певних соціальних колах і професійних спільнотах. 3 UA 104803 U 5 10 15 20 25 30 35 40 Також воно може стати певною відзнакою, престижу або приналежності, наприклад до сфери творчості (спів, поезія, ораторське мистецтво, публічні виступи, театр, ведення семінарів), або краси (модельний бізнес, косметологія, телебачення тощо) для жінок. Одним з варіантів застосування технічного рішення корисної моделі може стати масове поширення прикраси як тендерного символу, що підкреслює жіночу індивідуальність. На Фіг. 6, Фіг. 7, Фіг. 8 і Фіг. 9 приклади жіночих образів різного віку без прикраси і з прикрасою Олійника-Будіної на вустах, відповідно, для 5 років, 15 років, 25 років та 75 років. Крім новизни у формулі корисної моделі жіночої ювелірної прикраси Олійника-Будіної присутня неочевидність - у світі за всю історію людства не було зафіксовано використання прикраси з такими властивостями. Новизна жіночої ювелірної прикраси Олійника-Будіної полягає насамперед у специфіці огранки, яка дає особливе виблискування, як зірка, сяйво, видиме при будь-якому положенні. З існуючого рівня аналогів відомі діаманти і клейові стрази, які, на відміну від прикраси мають, відповідно, павільйон і плоску підставу. Недоліками технічного рішення павільйону і страз є не більше ніж дворазове повне зворотне віддзеркалення променів світла, крім того менш міцне (плоска підстава не повторює форму губи) кріплення до уст, неможливість створення унікальної огранки, яке пропонується в даному рішенні, а значить неможливість отримати унікальний ефект яскравого райдужного сяйва. Даний ефект веселкового сяйва жіночої ювелірної прикраси Олійника-Будіної досягається завдяки тому, що виріб має не плоску підставу, як страза, і не з загостреним павільйоном, як діамант, а увігнуте в основі. При цьому, носіння його на вустах таке ж просте як носіння клейової стрази. Корисна модель має широке промислово-фінансове застосування - воно спирається на ювелірну (виготовлення виробів із запатентованою огранкою) і медичну промисловість (медичний клей і слабкий розчин медичного спирту). Потенційні покупці прикраси - жіноче населення. Попит на ювелірні вироби залишається стабільним, однак на ринку прикрас назріло поява нових, яскравих, незвичайних продуктів, які могли б стати трендом. Таку нішу може зайняти прикраса Олійника-Будіної. Вона відповідає наступним варіантам попиту: - попит на ефектні і незвичайні ювелірні вироби, які легко надягати і знімати; - попит на підкреслення губ у представників професій, пов'язаних зі словом, шоу-бізнесом, сферою розваг, публічними виступами (той же сенс, що у губної помади, яка історично була винайдена для того, щоб привертати увагу до вуст і мови оратора); - попит на ефектні ювелірні прикраси з лікувально-оздоровчими і так званими "містичними" властивостями (у діамантів, дорогоцінних і напівдорогоцінних каменів є такі властивості, на відміну від скла в стразах, так що можна прив'язати використання даних прикрас до сфери "талісманікі", літотерапії і т.п.); - попит на прикраси, які могли б бути відзнаками в певному середовищі (носіння діаманта на нижній губі, як знак престижу, приналежності до певної тендерної групи людей); - попит на прикраси, що підкреслюють привабливість і індивідуальність жінок; - попит на оптимальні, бажані, безпрограшні подарунки для жінок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Жіноча ювелірна прикраса, що являє собою пігулку з гладкою поверхнею, з частково циліндричною та частково з огранованою бічною поверхнею і внутрішніми гранями на задній поверхні, також має міні-грані на бічній циліндричній поверхні, в якій зовнішні грані на бічній поверхні строго відповідають внутрішнім граням, кут нахилу внутрішніх граней-клинів складає 30 градусів, причому кількість граней починається від 3 і до 12. 2. Прикраса за п. 1, яка відрізняється тим, що для її виготовлення використовують природний матеріал алмаз і надважке оптичне скло з показником заломлення вище 2,01. 3. Прикраса за п. 1, яка відрізняється тим, що має увігнутість на задній частині під форму вигину губ і грані для зворотного повного віддзеркалення замість павільйону діаманта та плоскої підстави страза. 4. Прикраса за п. 1, яка відрізняється тим, що при виготовленні використовують кутовий сектор заломлення від мікрограні на циліндричну поверхню і природну дисперсію світла для потрапляння променів світла у пастки багаторазового і тимчасові пастки багаторазового внутрішнього повного віддзеркалення. 5. Прикраса за п. 1, яка відрізняється тим, що має верхній і нижній рундист, товщина якого не більше 1 % від розміру прикраси, який виконаний з можливістю прибрати гострі краї. 4 UA 104803 U 5 6. Прикраса за п. 1, яка відрізняється тим, що складають виріб з симетричних сегментів, причому точка сходження внутрішніх клинів може являти собою конус до 5 % від діаметра прикраси. 7. Прикраса за п. 1, яка відрізняється тим, що кріпиться стійким медичним клеєм для макіяжу, а знімаються з вуст слабким розчином медичного спирту. 5 UA 104803 U 6 UA 104803 U 7 UA 104803 U 8 UA 104803 U 9 UA 104803 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
