Навісний подрібнювач соломи до зернозбирального комбайна
Формула / Реферат
Навісний подрібнювач соломи до зернозбирального комбайна, що містить подрібнюючий апарат, розташований під ним у кожусі шнек, скатну дошку і вентилятор із пневмотрубопроводом і козирком для напрямляння здрібненої соломистої маси в причіплений до комбайна візок, який відрізняється тим, що верхня кінцева ділянка пневмотрубопроводу, у нижній його частині, оснащена вирізом, довжина якого становить не менше двох діаметрів перерізу пневмотрубопроводу.
Текст

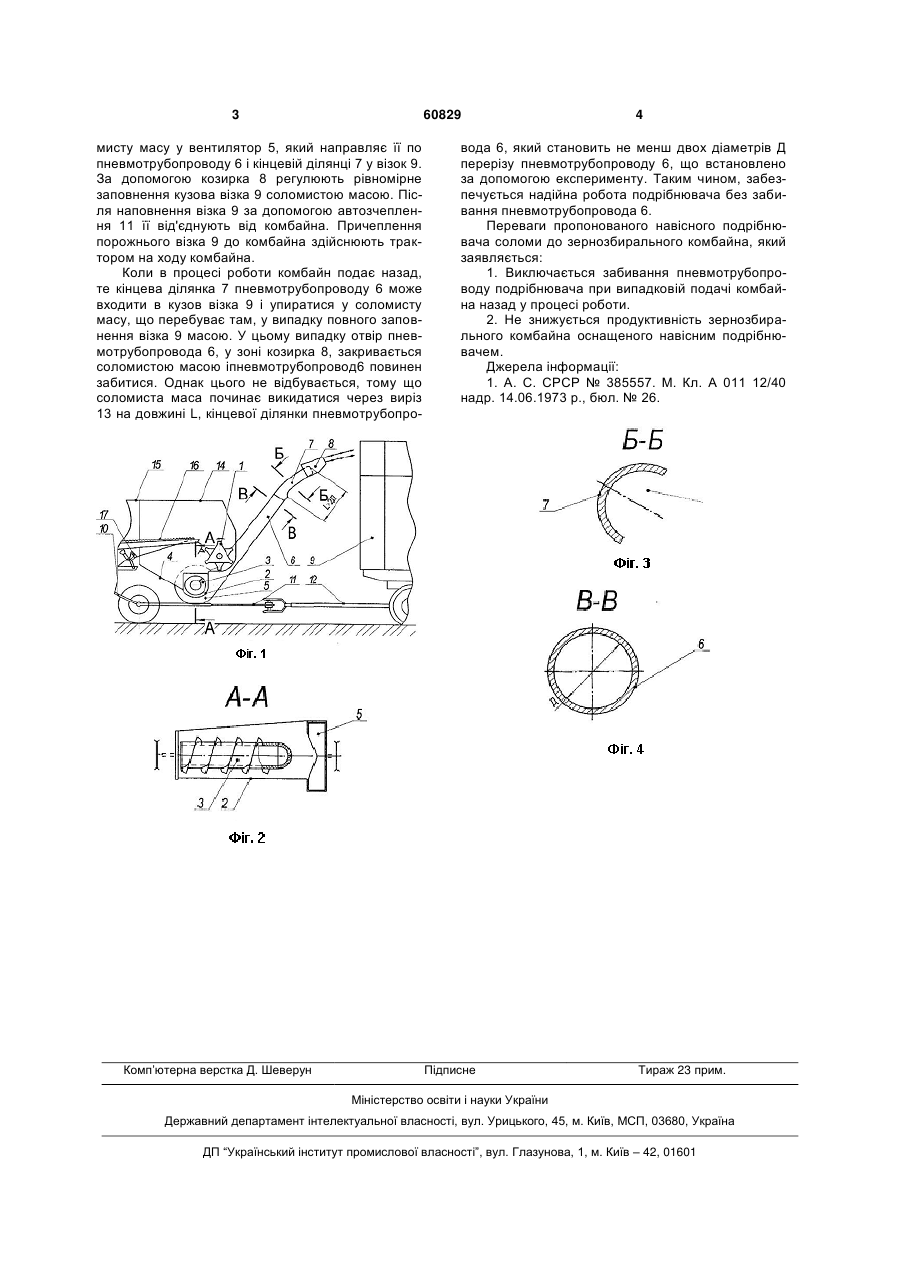

Навісний подрібнювач соломи до зернозбирального комбайна, що містить подрібнюючий апа 3 60829 мисту масу у вентилятор 5, який направляє її по пневмотрубопроводу 6 і кінцевій ділянці 7 у візок 9. За допомогою козирка 8 регулюють рівномірне заповнення кузова візка 9 соломистою масою. Після наповнення візка 9 за допомогою автозчеплення 11 її від'єднують від комбайна. Причеплення порожнього візка 9 до комбайна здійснюють трактором на ходу комбайна. Коли в процесі роботи комбайн подає назад, те кінцева ділянка 7 пневмотрубопроводу 6 може входити в кузов візка 9 і упиратися у соломисту масу, що перебуває там, у випадку повного заповнення візка 9 масою. У цьому випадку отвір пневмотрубопровода 6, у зоні козирка 8, закривається соломистою масою іпневмотрубопровод6 повинен забитися. Однак цього не відбувається, тому що соломиста маса починає викидатися через виріз 13 на довжині L, кінцевої ділянки пневмотрубопро Комп’ютерна верстка Д. Шеверун 4 вода 6, який становить не менш двох діаметрів Д перерізу пневмотрубопроводу 6, що встановлено за допомогою експерименту. Таким чином, забезпечується надійна робота подрібнювача без забивання пневмотрубопровода 6. Переваги пропонованого навісного подрібнювача соломи до зернозбирального комбайна, який заявляється: 1. Виключається забивання пневмотрубопроводу подрібнювача при випадковій подачі комбайна назад у процесі роботи. 2. Не знижується продуктивність зернозбирального комбайна оснащеного навісним подрібнювачем. Джерела інформації: 1. А. С. СРСР № 385557. М. Кл. А 011 12/40 надр. 14.06.1973 р., бюл. № 26. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMounted straw shredder to grain combined harvester
Автори англійськоюSHAPOVALOV VIKTOR IVANOVYCH
Назва патенту російськоюНавесной измельчитель соломы к зерноуборочному комбайну
Автори російськоюШАПОВАЛОВ ВИКТОР ИВАНОВИЧ
МПК / Мітки
МПК: A01F 12/40
Мітки: зернозбирального, соломи, навісний, комбайна, подрібнювач
