Формула / Реферат

Оптоэлектронное украшение, содержащее сопряженные цилиндрические корпус с клеммой и прозрачныйколпачок, плату со смонтированными на ней источником светового излучения и двумя клеммами, источник электропитания, расположенный в корпусе, узел крепления, причем первая клемма платы соединена с первым выводом источника электропитания, второй вывод которого соединен с клеммой корпуса, отличающееся тем, что в него введены упругая клемма, два резистора, кристалл фототиристора, второй источник светового излучения, пружинящий контакт, три металлических контакта и пластмассовый корпус, разъемный и сопряженный с цилиндрическим корпусом и прозрачным колпачком, второй источник светового излучения через прозрачный клей оптически связан с кристаллом фототиристора, первый металлический контакт которого через токопроводящий клей электрически связан со второй клеммой платы, подключенной к первому металлическому контакту, который соединен с подвижной частью первой клеммы корпуса, связанной с положительным полюсом источника электропитания, второй металлический контакт кристалла фототиристора через токопроводящий клей электрически связан с первым контактом кристалла первого источника светового излучения, второй металлический контакт которого электрически связан через первый резистор с первой клеммой платы, подключенной к отрицательному полюсу источника электропитания и ко второму металлическому контакту, третий металлический контакт соединен с пружинящим контактом и через второй резистор со вторым металлическим контактом кристалла второго источника излучения, второй металлический контакт которого связан со второй клеммой платы, причем узел крепления установлен с внешней стороны пластмассового колпачка с двумя отверстиями, расположенными соответственно под подвижной частью первой клеммы корпуса и под пружинящим контактом, упругая клемма соединена с первой клеммой платы и первым выводом источника электропитания.

Текст

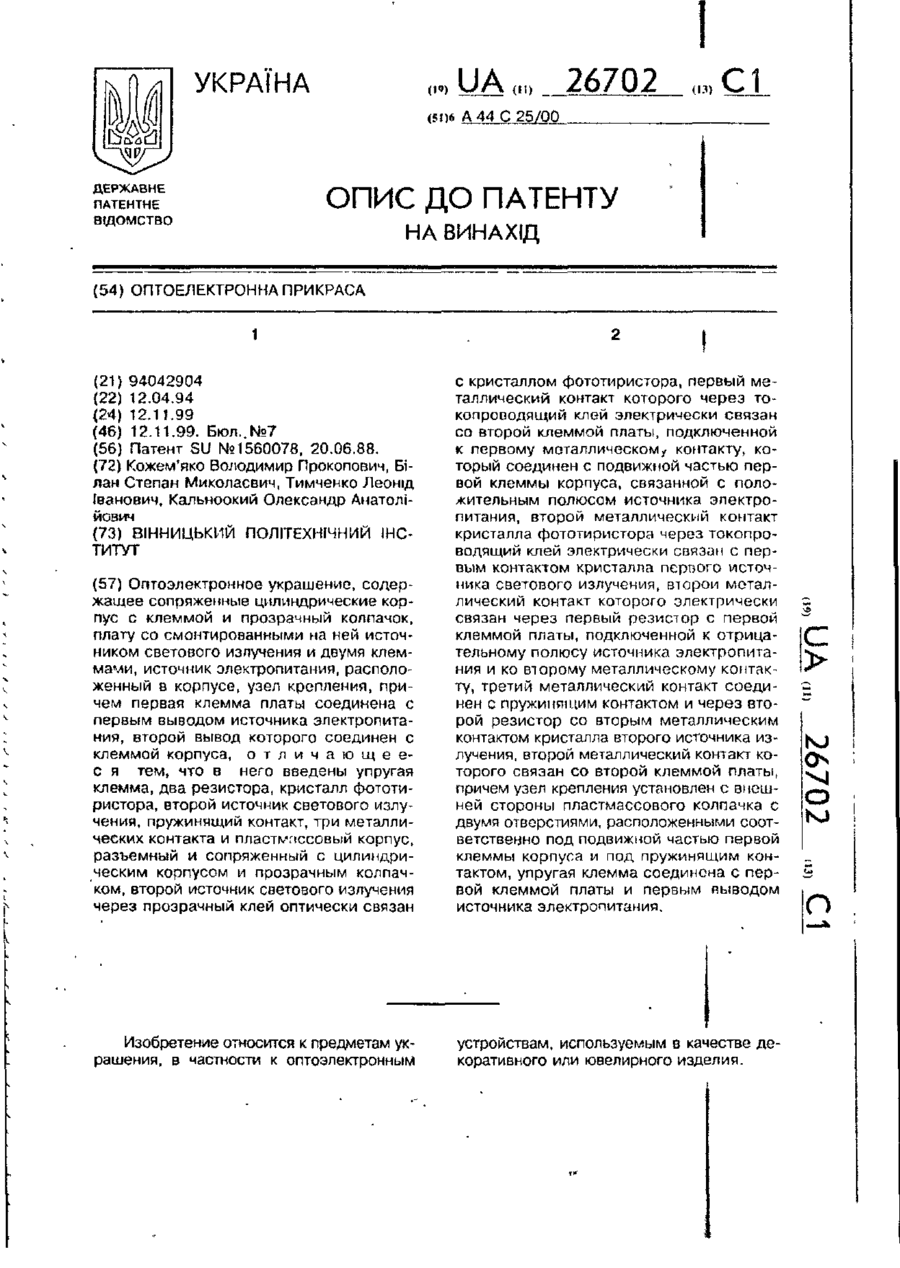

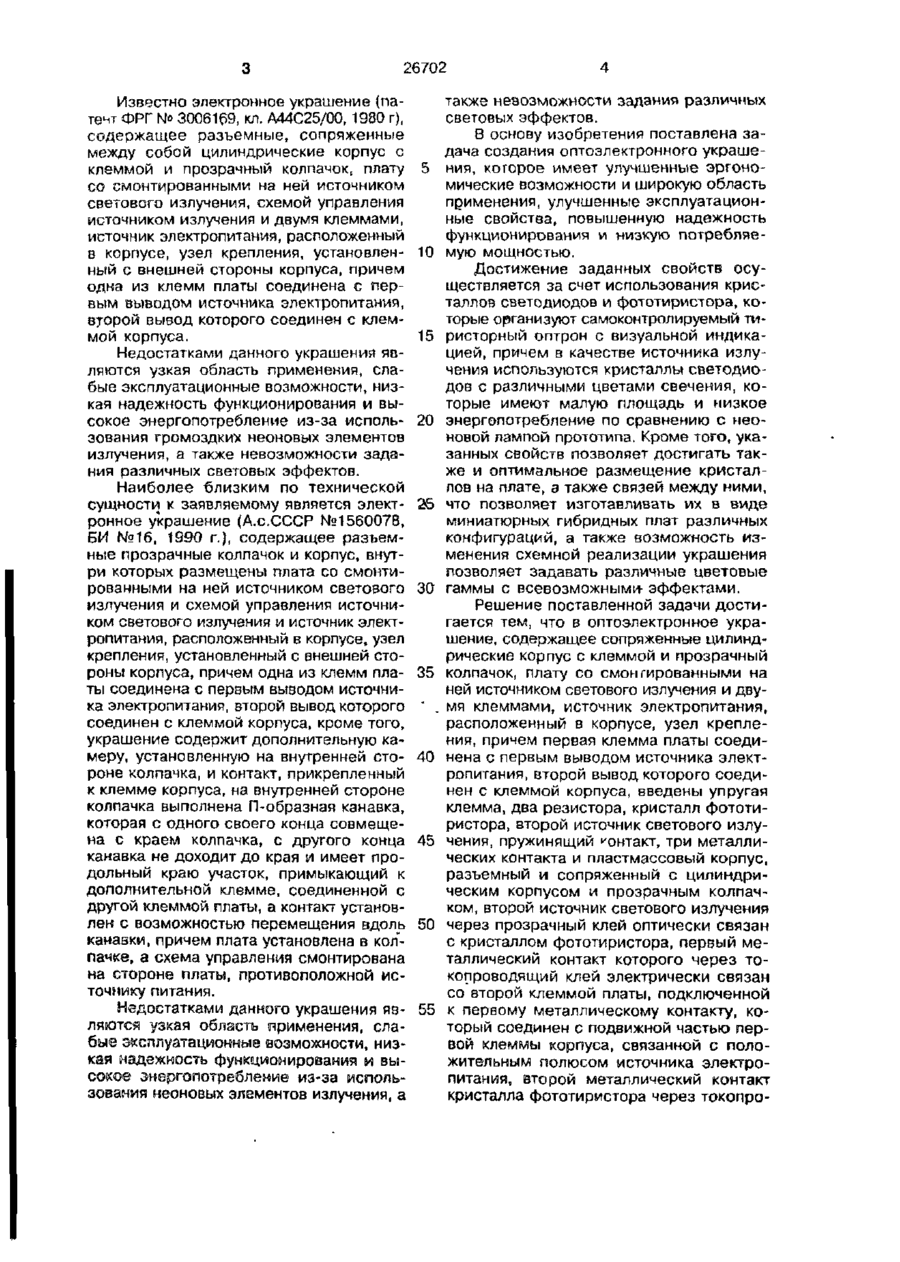

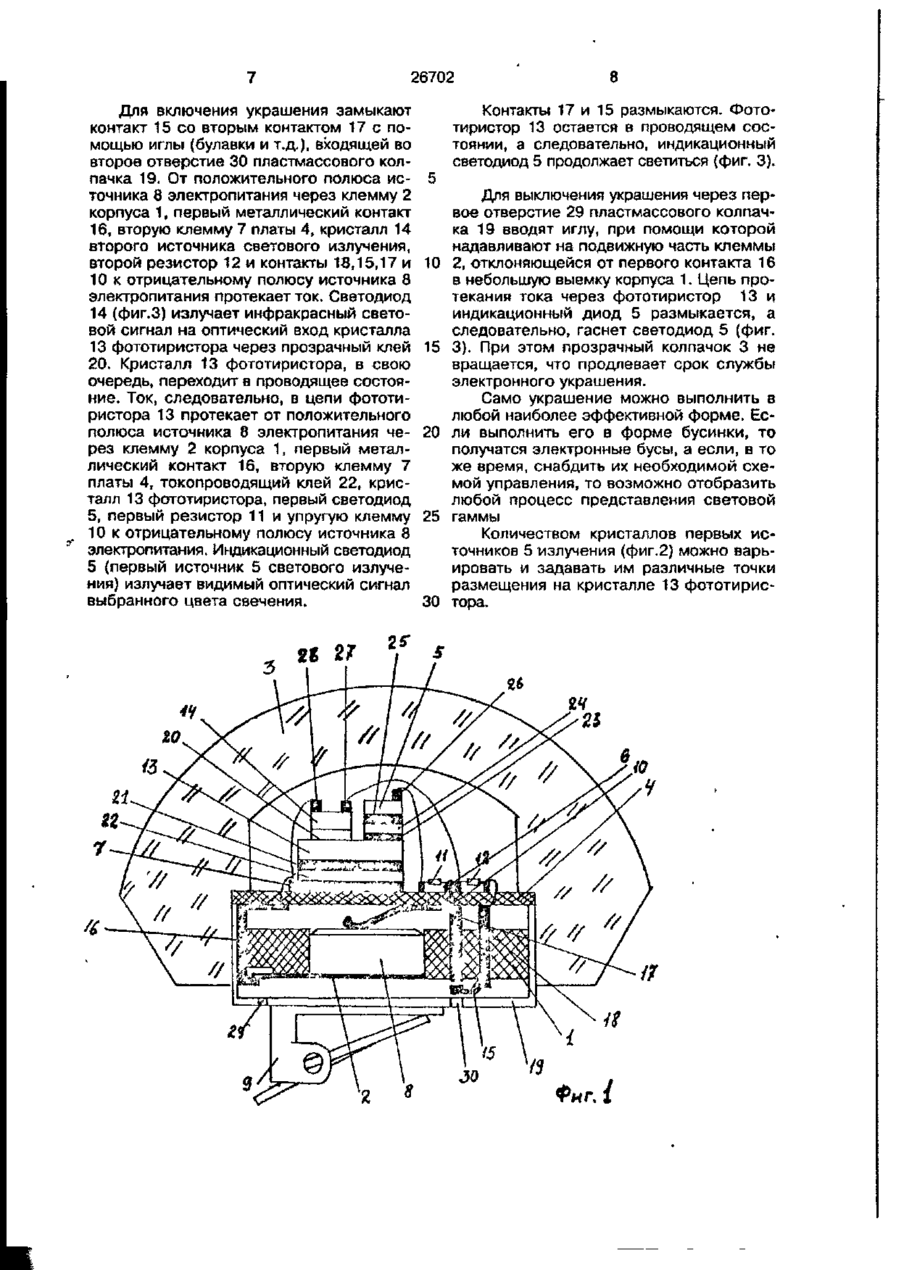

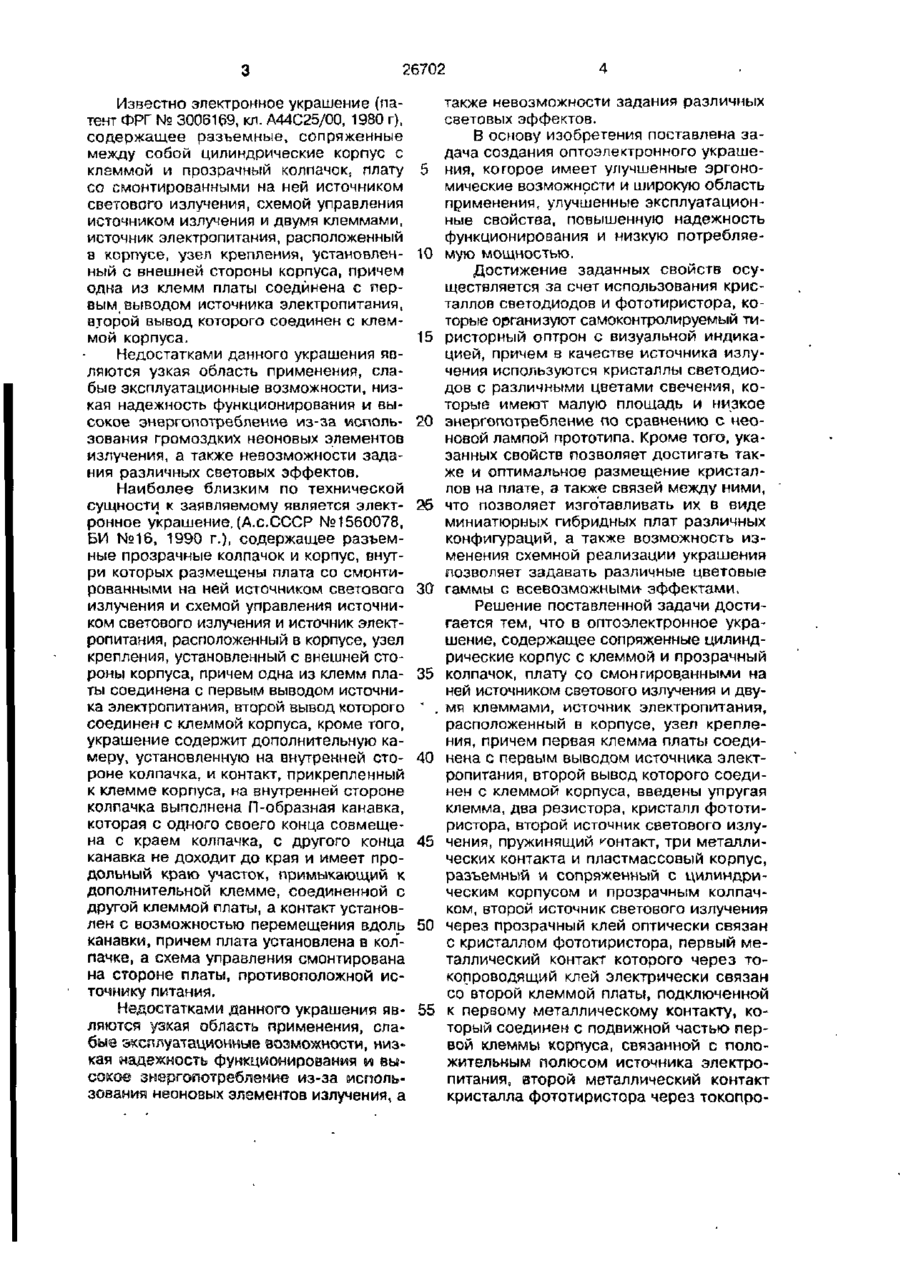

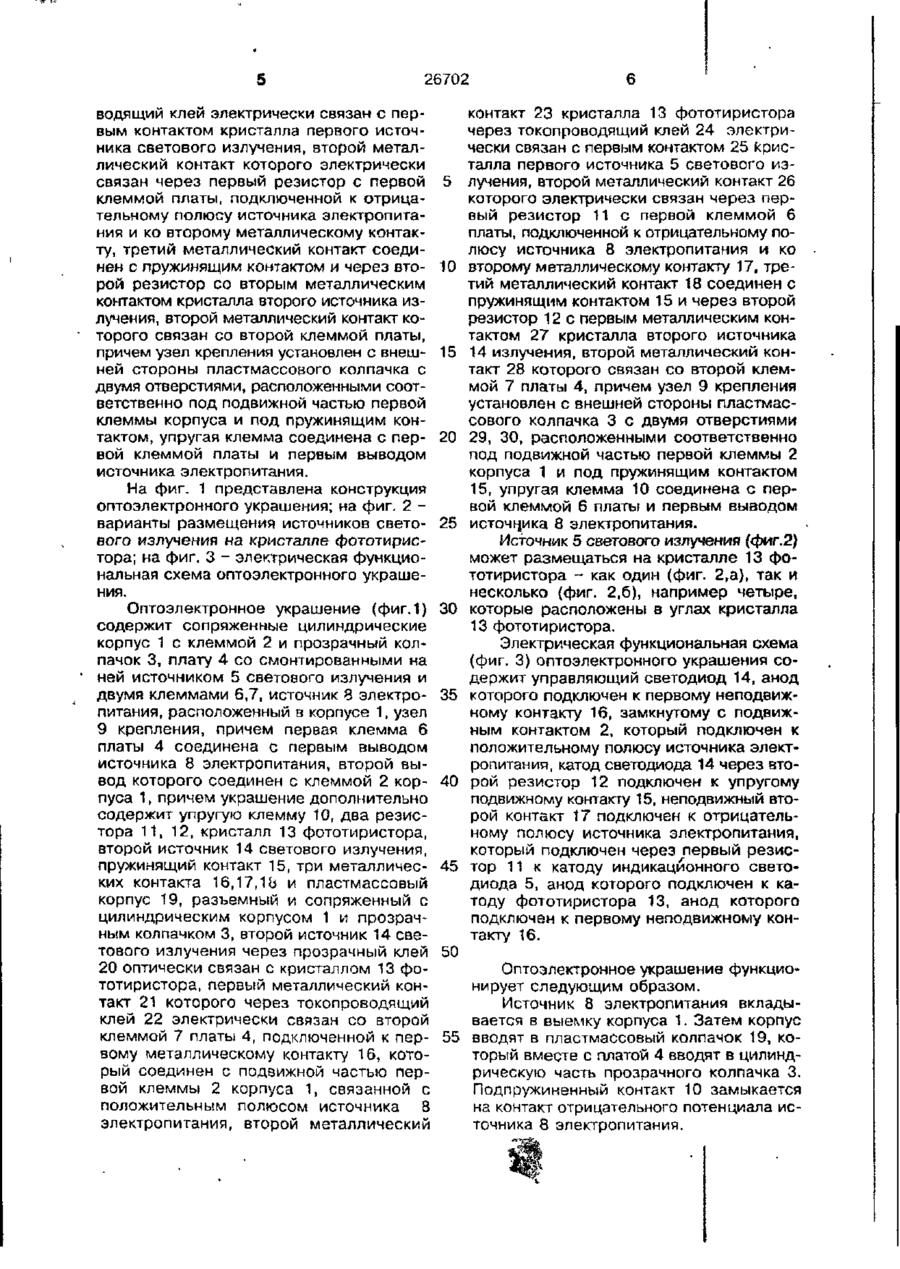

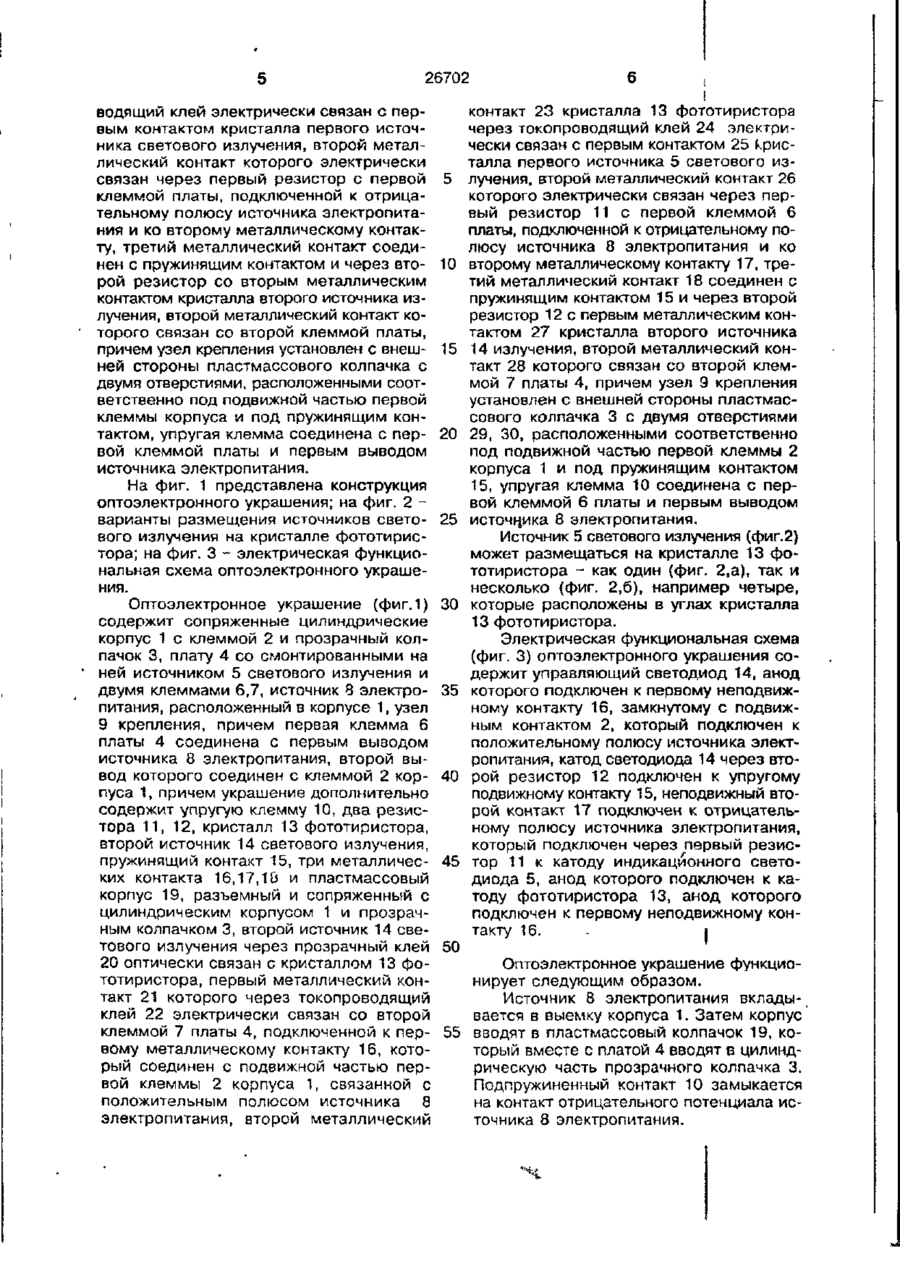

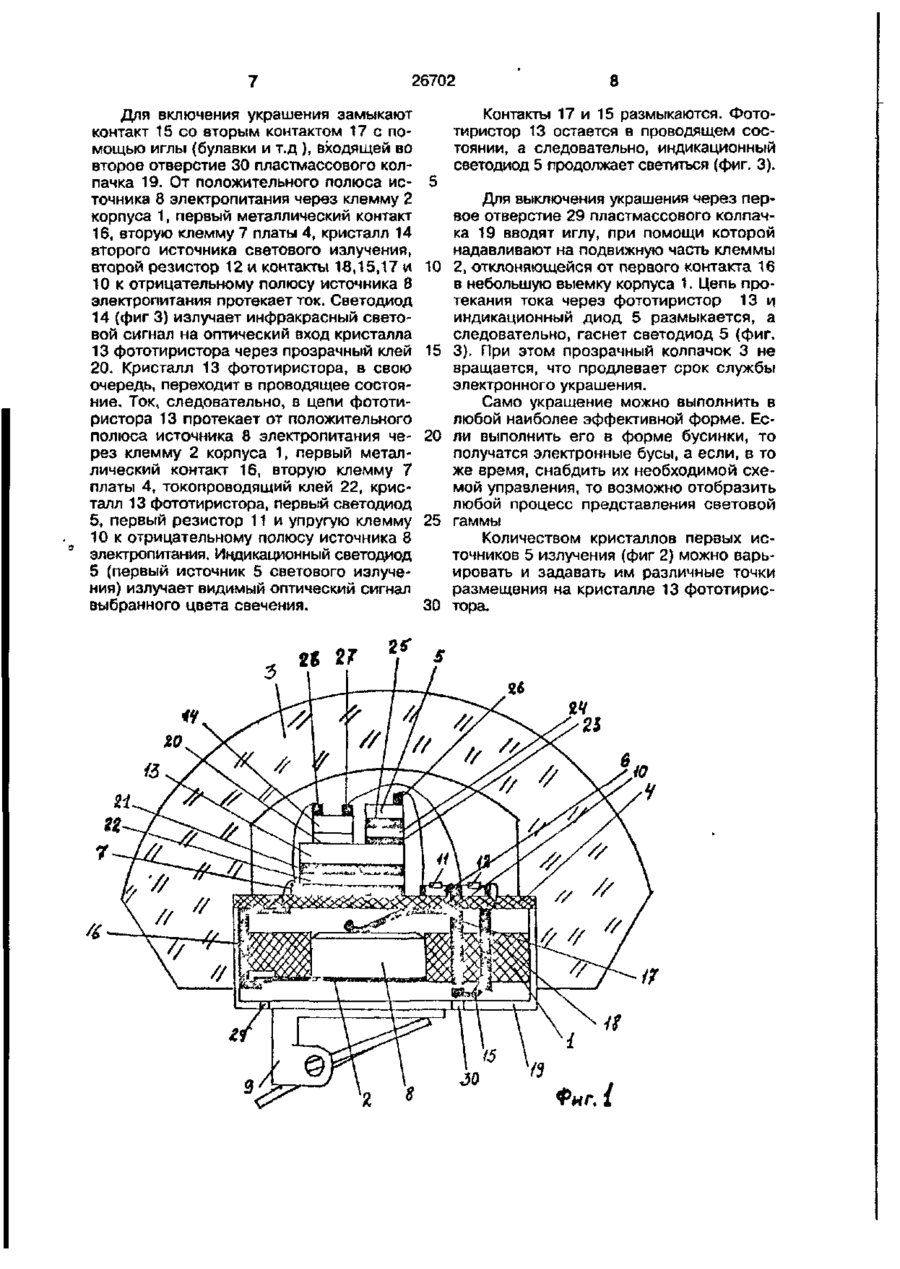

Оптоэлектронное украшение, содержащее сопряженные цилиндрические корпус с клеммой и прозрачный колпачок, плату со смонтированными на ней источником светового излучения и двумя клеммами, источник электропитания, расположенный в корпусе, узел крепления, причем первая клемма платы соединена с первым выводом источника электропитания, второй вывод которого соединен с клеммой корпуса, о т л и ч а ю щ е ес я тем, что в него введены упругая клемма, два резистора, кристалл фототиристора, второй источник светового излучения, пружинящий контакт, три металлических контакта и пластмассовый корпус, разъемный и сопряженный с цилиндрическим корпусом и прозрачным колпачком, второй источник светового излучения через прозрачный клей оптически связан с кристаллом фототиристора, первый металлический контакт которого через токопроводящий клей электрически связан со второй клеммой платы, подключенной к первому металлическому контакту, который соединен с подвижной частью первой клеммы корпуса, связанной с положительным полюсом источника электропитания, второй металлический контакт кристалла фототиристора через токопроводящий клей электрически связан с первым контактом кристалла первого источника светового излучения, второй металлический контакт которого электрически связан через первый резистор с первой клеммой платы, подключенной к отрицательному полюсу источника электропитания и ко второму металлическому контакту, третий металлический контакт соединен с пружинящим контактом и через второй резистор со вторым металлическим контактом кристалла второго источника излучения, второй металлический контакт которого связан со второй клеммой платы, причем узел крепления установлен с внешней стороны пластмассового колпачка с двумя отверстиями, расположенными соответственно под подвижной частью первой клеммы корпуса и под пружинящим контактом, упругая клемма соединена с первой клеммой платы и первым выводом источника электропитания Изобретение относится к предметам украшения, в частности к оптоэлектронным устройствам, используемым в качестве декоративного или ювелирного изделия. С > Os о о 26702 Известно электронное украшение (патент ФРГ № 3006169, кл. А44С25/00, 1980 г), содержащее разъемные, сопряженные между собой цилиндрические корпус с клеммой и прозрачный колпачок, плату со смонтированными на ней источником светового излучения, схемой управления источником излучения и двумя клеммами, источник электропитания, расположенный в корпусе, узел крепления, установленный с внешней стороны корпуса, причем одна из клемм платы соединена с первым выводом источника электропитания, второй вывод которого соединен с клеммой корпуса. Недостатками данного украшения являются узкая область применения, слабые эксплуатационные возможности, низкая надежность функционирования и высокое энергопотребление из-за использования громоздких неоновых элементов излучения, а также невозможности задания различных световых эффектов. Наиболее близким по технической сущности к заявляемому является электронное украшение (А.с.СССР №1560078, БИ №16, 1990 г.), содержащее разъемные прозрачные колпачок и корпус, внутри которых размещены плата со смонтированными на ней источником светового излучения и схемой управления источником светового излучения и источник электропитания, расположенный в корпусе, узел крепления, установленный с внешней стороны корпуса, причем одна из клемм платы соединена с первым выводом источника электропитания, второй вывод которого соединен с клеммой корпуса, кроме того, украшение содержит дополнительную камеру, установленную на внутренней стороне колпачка, и контакт, прикрепленный к клемме корпуса, на внутренней стороне колпачка выполнена П-образная канавка, которая с одного своего конца совмещена с краем колпачка, с другого конца канавка не доходит до края и имеет продольный краю участок, примыкающий к дополнительной клемме, соединенной с другой клеммой платы, а контакт установлен с возможностью перемещения вдоль канавки, причем плата установлена в кол"пачке, а схема управления смонтирована на стороне платы, противоположной источнику питания. Недостатками данного украшения являются узкая область применения, слабые эксплуатационные возможности, низкая надежность функционирования и высокое энергопотребление из-за использования неоновых элементов излучения, а также невозможности задания различных световых эффектов. В основу изобретения поставлена задача создания оптоэлектронного украше5 ния, которое имеет улучшенные эргономические возможности и широкую область применения, улучшенные эксплуатационные свойства, повышенную надежность функционирования и низкую потребляв10 мую мощностью. Достижение заданных свойств осуществляется за счет использования кристаллов светодиодов и фототиристора, которые организуют самоконтролируемый ти15 ристорный оптрон с визуальной индикацией, причем в качестве источника излучения используются кристаллы светодиодов с различными цветами свечения, которые имеют малую площадь и низкое 20 энергопотребление по сравнению с неоновой лампой прототипа. Кроме того, указанных свойств позволяет достигать также и оптимальное размещение кристаллов на плате, э также связей между ними, 26 что позволяет изготавливать их в виде миниатюрных гибридных плат различных конфигураций, а также возможность изменения схемной реализации украшения позволяет задавать различные цветовые 30 гаммы с всевозможными- эффектами. Решение поставленной задачи достигается тем, что в оптозлектронное украшение, содержащее сопряженные цилиндрические корпус с клеммой и прозрачный 35 колпачок, плату со смонтированными на ней источником светового излучения и дву* . мя клеммами, источник электропитания, расположенный в корпусе, узел крепления, причем первая клемма платы соеди40 йена с первым выводом источника электропитания, второй вывод которого соединен с клеммой корпуса, введены упругая клемма, два резистора, кристалл фототиристора, второй источник светового излу45 чения, пружинящий контакт, три металлических контакта и пластмассовый корпус, разъемный и сопряженный с цилиндрическим корпусом и прозрачным колпачком, второй источник светового излучения 50 через прозрачный клей оптически связан с кристаллом фототиристора, первый металлический контакт которого через токопроводящий клей электрически связан со второй клеммой платы, подключенной 55 к первому металлическому контакту, который соединен с подвижной частью первой клеммы корпуса, связанной с положительным полюсом источника электропитания, второй металлический контакт кристалла фототиристора через токопро 26702 водящий клей электрически связан с первым контактом кристалла первого источника светового излучения, второй металлический контакт которого электрически связан через первый резистор с первой клеммой платы, подключенной к отрицательному полюсу источника электропитания и ко второму металлическому контакту, третий металлический контакт соединен с пружинящим контактом и через второй резистор со вторым металлическим контактом кристалла второго источника излучения, второй металлический контакт которого связан со второй клеммой платы, причем узел крепления установлен с внешней стороны пластмассового колпачка с двумя отверстиями, расположенными соответственно под подвижной частью первой клеммы корпуса и под пружинящим контактом, упругая клемма соединена с первой клеммой платы и первым выводом источника электропитания. На фиг. 1 представлена конструкция оптоэлектронного украшения; на фиг, 2 варианты размещения источников светового излучения на кристалле фототиристора; на фиг. 3 - электрическая функциональная схема оптоэлектронного украшения. Олтоэлектронное украшение (фиг.1) содержит сопряженные цилиндрические корпус 1 с клеммой 2 и прозрачный колпачок 3, плату 4 со смонтированными на ней источником 5 светового излучения и двумя клеммами 6,7, источник 8 электропитания, расположенный в корпусе 1, узел 9 крепления, причем первая клемма 6 платы 4 соединена с первым выводом источника 8 электропитания, второй вывод которого соединен с клеммой 2 корпуса 1, причем украшение дополнительно содержит упругую клемму 10, два резистора 11, 12, кристалл 13 фототиристора, второй источник 14 светового излучения, пружинящий контакт 15, три металлических контакта 16,17,1В и пластмассовый корпус 19, разъемный и сопряженный с цилиндрическим корпусом 1 и прозрачным колпачком 3, второй источник 14 светового излучения через прозрачный клей 20 оптически связан с кристаллом 13 фототиристора, первый металлический контакт 21 которого через токопроводящий клей 22 электрически связан со второй клеммой 7 платы 4, подключенной к первому металлическому контакту 16, который соединен с подвижной частью первой клеммы 2 корпуса 1, связанной с положительным полюсом источника 8 электропитания, второй металлический 5 10 15 20 25 30 35 40 45 50 55 контакт 23 кристалла 13 фототиристора через токопроводящий клей 24 электрически связан с первым контактом 25 кристалла первого источника 5 светового излучения, второй металлический контакт 26 которого электрически связан через первый резистор 1 1 с первой клеммой 6 платы, подключенной к отрицательному полюсу источника 8 электропитания и ко второму металлическому контакту 17, третий металлический контакт 18 соединен с пружинящим контактом 15 и через второй резистор 12 с первым металлическим контактом 27 кристалла второго источника 14 излучения, второй металлический контакт 28 которого связан со второй клеммой 7 платы 4, причем узел 9 крепления установлен с внешней стороны пластмассового колпачка 3 с двумя отверстиями 29, 30, расположенными соответственно под подвижной частью первой клеммы 2 корпуса 1 и под пружинящим контактом 15, упругая клемма 10 соединена с первой клеммой 6 платы и первым выводом источника 8 электропитания. Источник 5 светового излучения (фиг.2) может размещаться на кристалле 13 фототиристора - как один (фиг. 2,а), так и несколько (фиг. 2,6), например четыре, которые расположены в углах кристалла 13 фототиристора. Электрическая функциональная схема (фиг. 3) оптоэлектронного украшения содержит управляющий светодиод 14, анод которого подключен к первому неподвижному контакту 16, замкнутому с подвижным контактом 2, который подключен к положительному полюсу источника электропитания, катод светодиода 14 через второй резистор 12 подключен к упругому подвижному контакту 15, неподвижный второй контакт 17 подключен к отрицательному полюсу источника электропитания, который подключен через первый резистор 11 к катоду индикационного светодиода 5, анод которого подключен к катоду фототиристора 13, анод которого подключен к первому неподвижному контакту 16. і ' Оптоэлектронное украшение функционирует следующим образом. Источник 8 электропитания вкладывается в выемку корпуса 1. Затем корпус вводят в пластмассовый колпачок 19, который вместе с платой 4 вводят в цилиндрическую часть прозрачного колпачка 3. Подпружиненный контакт 10 замыкается на контакт отрицательного потенциала источника 8 электропитания. 26702 Для включения украшения замыкают контакт 15 со вторым контактом 17 с помощью иглы {булавки и т.д.). входящей во второе отверстие 30 пластмассового колпачка 19. От положительного полюса источника 8 электропитания через клемму 2 корпуса 1, первый металлический контакт 16, вторую клемму 7 платы 4, кристалл 14 второго источника светового излучения, второй резистор 12 и контакты 18,15,17 и 10 к отрицательному полюсу источника 8 электропитания протекает ток. Светодиод 14 (фиг.З) излучает инфракрасный световой сигнал на оптический вход кристалла 13 фототиристора через прозрачный клей 20. Кристалл 13 фототиристора, в свою очередь, переходит в проводящее состояние. Ток, следовательно, в цепи фототиристора 13 протекает от положительного полюса источника 8 электропитания через клемму 2 корпуса 1, первый металлический контакт 16, вторую клемму 7 платы 4, токо проводя щи и клей 22, кристалл 13 фототиристора, первый светодиод 5, первый резистор 11 и упругую клемму 10 к отрицательному полюсу источника 8 электропитания. Индикационный светодиод 5 (первый источник 5 светового излучения) излучает видимый оптический сигнал выбранного цвета свечения. 5 10 15 20 25 30 8 Контакты 17 и 15 размыкаются. Фототиристор 13 остается в проводящем состоянии, а следовательно, индикационный светодиод 5 продолжает светиться (фиг. 3). Для выключения украшения через первое отверстие 29 пластмассового колпачка 19 вводят иглу, при помощи которой надавливают на подвижную часть клеммы 2, отклоняющейся от первого контакта 16 в небольшую выемку корпуса 1. Цепь протекания тока через фототиристор 13 и индикационный диод 5 размыкается, а следовательно, гаснет светодиод 5 (фиг. 3). При этом прозрачный колпачок 3 не вращается, что продлевает срок службы электронного украшения. Само украшение можно выполнить в любой наиболее эффективной форме. Если выполнить его в форме бусинки, то получатся электронные бусы, а если, в то же время, снабдить их необходимой схемой управления, то возможно отобразить любой процесс представления световой гаммы Количеством кристаллов первых источников 5 излучения (фиг.2) можно варьировать и задавать им различные точки размещения на кристалле 13 фототиристора. 28 27 10 УКРАЇНА (і*») UA 00 „ 26702 ,з, С1 ( (5П6 А 44 С 25/00 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ОПТОЕЛЕКТРОННА ПРИКРАСА (21) 94042904 (22) 12.04.94 (24) 12.11.99 (46) 12.11.99. Бюл. №7 (56) Патент SU №1560078, 20.06.88. (72) Кожем'яко Володимир Прокопович, Білан Степан Миколасвич, Тимченко Леонід Іванович, Кальноокий Олександр Анатолійович (73) ВІННИЦЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ (57) Оптоэлектронное украшение, содержащее сопряженные цилиндрические корпус с клеммой и прозрачный колпачок, плату со смонтированными на ней источником светового излучения и двумя клеммами, источник электропитания, расположенный в корпусе, узел крепления, причем первая клемма платы соединена с первым выводом источника электропитания, второй вывод которого соединен с клеммой корпуса, о т л и ч а ю щ е е с я тем, что в него введены упругая клемма, два резистора, кристалл фототиристора, второй источник светового излучения, пружинящий контакт, три металлических контакта и пластмассовый корпус, разъемный и сопряженный с цилиндрическим корпусом и прозрачным колпачком, второй источник светового излучения через прозрачный клей оптически связан с кристаллом фототиристора, первый металлический контакт которого через токопрооодящий клей электрически связан со второй клеммой платы, подключенной к первому металлическому контакту, который соединен с подвижной частью первой клеммы корпуса, связанной с положительным полюсом источника электропитания, второй металлический контакт кристалла фототиристора через токопроводящий клей электрически связан с первым контактом кристалла первого источника светового излучения, второй металлический контакт которого электрически связан через первый резистор с первой клеммой платы, подключенной к отрицательному полюсу источника электропитания и ко второму металлическому контакту, третий металлический контакт соединен с пружинящим контактом и через второй резистор со вторым металлическим контактом кристалла второго источника излучения, второй металлический контакт которого связан со второй клеммой платы, причем узел крепления установлен с внешней стороны пластмассового колпачка с двумя отверстиями, расположенными соответственно под подвижной частью первой клеммы корпуса и под пружинящим контактом, упругая клемма соединена с первой клеммой платы и первым выводом источника электропитания. Изобретение относится к предметам украшения, в частности к оптоэлектронным устройствам, используемым в качестве декоративного или ювелирного изделия. ю О О 26702 Известно электронное украшение (патент ФРГ № 30061Є9, кл. А44С25/00, 1980 г), содержащее разъемные, сопряженные между собой цилиндрические корпус с клеммой и прозрачный колпачок, плату со смонтированными на ней источником светового излучения, схемой управления источником излучения и двумя клеммами, источник электропитания, расположенный в корпусе, узел крепления, установленный с внешней стороны корпуса, причем одна из клемм платы соединена с первым выводом источника электропитания, второй вывод которого соединен с клеммой корпуса. Недостатками данного украшения являются узкая область применения, слабые эксплуатационные возможности, низкая надежность функционирования и высокое энергопотребление из-за использования громоздких неоновых элементов излучения, а также невозможности задания различных световых эффектов. Наиболее близким по технической сущности к заявляемому является электронное украшение, (А.с.СССР №1560078, БИ №16, 1990 г.), содержащее разъемные прозрачные колпачок и корпус, внутри которых размещены плата со смонтированными на ней источником светового излучения и схемой управления источником светового излучения и источник электропитания, расположенный в корпусе, узел крепления, установленный с внешней стороны корпуса, причем одна из клемм платы соединена с первым выводом источника электропитания, второй вывод которого соединен с клеммой корпуса, кроме того, украшение содержит дополнительную камеру, установленную на внутренней стороне колпачка, и контакт, прикрепленный к клемме корпуса, на внутренней стороне колпачка выполнена П-образная канавка, которая с одного своего конца совмещена с краем колпачка, с другого конца канавка не доходит до края и имеет продольный краю участок, примыкающий к дополнительной клемме, соединенной с другой клеммой платы, а контакт установлен с возможностью перемещения вдоль канавки, причем плата установлена в кол"пачке, а схема управления смонтирована на стороне платы, противоположной источнику питания. Недостатками данного украшения являются узкая область применения, слабые эксплуатационные возможности, низкая надежность функционирования и высокое энергопотребление из-за использования неоновых элементов излучения, а также невозможности задания различных световых эффектов. В основу изобретения поставлена задача создания оптоэлектронного украше5 ния, которое имеет улучшенные эргономические возможности и широкую область применения, улучшенные эксплуатационные свойства, повышенную надежность функционирования и низкую потребляе10 мую мощностью. Достижение заданных свойств осуществляется за счет использования кристаллов светодиодов и фототиристора, которые организуют самоконтролируемый ти15 ристорный оптрон с визуальной индикацией, причем в качестве источника излучения используются кристаллы светодиодов с различными цветами свечения, которые имеют малую площадь и низкое 20 энергопотребление по сравнению с неоновой лампой прототипа. Кроме того, указанных свойств позволяет достигать также и оптимальное размещение кристаллов на плате, э также связей между ними, 96 что позволяет изготавливать их в виде миниатюрных гибридных плат различных конфигураций, а также возможность изменения схемной реализации украшения позволяет задавать различные цветовые 30 гаммы с всевозможными- эффектами. Решение поставленной задачи достигается тем, что в оптоэлектронное украшение, содержащее сопряженные цилиндрические корпус с клеммой и прозрачный 35 колпачок, плату со смонтированными на ней источником светового излучения и двун , мя клеммами, источник электропитания, расположенный в корпусе, узел крепления, причем первая клемма платы соеди40 нена с первым выводом источника электропитания, второй вывод которого соединен с клеммой корпуса, введены упругая клемма, два резистора, кристалл фототиристора, второй источник светового излу45 чения, пружинящий контакт, три металлических контакта и пластмассовый корпус, разъемный и сопряженный с цилиндрическим корпусом и прозрачным колпачком, второй источник светового излучения 50 через прозрачный клей оптически связан с кристаллом фототиристора, первый металлический контакт которого через токопроводящий клей электрически связан со второй клеммой платы, подключенной 55 к первому металлическому контакту, который соединен с подвижной частью первой клеммы корпуса, связанной с положительным полюсом источника электропитания, второй металлический контакт кристалла фототиристора через токопро 26702 водящий клеи электрически связан с первым контактом кристалла первого источника светового излучения, второй металлический контакт которого электрически связан через первый резистор с первой клеммой платы, подключенной к отрицательному полюсу источника электропитания и ко второму металлическому контакту, третий металлический контакт соединен с пружинящим контактом и через второй резистор со вторым металлическим контактом кристалла второго источника излучения, второй металлический контакт которого связан со второй клеммой платы, причем узел крепления установлен с внешней стороны пластмассового колпачка с двумя отверстиями, расположенными соответственно под подвижной частью первой клеммы корпуса и под пружинящим контактом, упругая клемма соединена с первой клеммой платы и первым выводом источника электропитания. На фиг. 1 представлена конструкция оптоэлектронного украшения; на фиг. 2 варианты размещения источников светового излучения на кристалле фототиристора; на фиг. 3 - электрическая функциональная схема оптоэлектронного украшения. Оптоэлектронное украшение (фиг.1) содержит сопряженные цилиндрические корпус 1 с клеммой 2 и прозрачный колпачок 3, плату 4 со смонтированными на ней источником 5 светового излучения и двумя клеммами 6,7, источник 8 электропитания, расположенный в корпусе 1, узел 9 крепления, причем первая клемма 6 платы 4 соединена с первым выводом источника 8 электропитания, второй вывод которого соединен с клеммой 2 корпуса 1, причем украшение дополнительно содержит упругую клемму 10, два резистора 11, 12, кристалл 13 фототиристора, второй источник 14 светового излучения, пружинящий контакт 15, три металлических контакта 16,17,1Ь и пластмассовый корпус 19, разъемный и сопряженный с цилиндрическим корпусом 1 и прозрачным колпачком 3, второй источник 14 светового излучения через прозрачный клей 20 оптически связан с кристаллом 13 фототиристора, первый металлический контакт 21 которого через токопроводящий клей 22 электрически связан со второй клеммой 7 платы 4, подключенной к первому металлическому контакту 16, который соединен с подвижной частью первой клеммы 2 корпуса 1, связанной с положительным полюсом источника 8 электропитания, второй металлический 5 10 15 20 25 30 35 40 45 50 контакт 23 кристалла 13 фототиристора через токопроводящий клей 24 .электрически связан с первым контактом 25 кристалла первого источника 5 светового излучения, второй металлический контакт 26 которого электрически связан через первый резистор 11 с первой клеммой 6 платы, подключенной к отрицательному полюсу источника 8 электропитания и ко второму металлическому контакту 17, третий металлический контакт 18 соединен с пружинящим контактом 15 и через второй резистор 12 с первым металлическим контактом 27 кристалла второго источника 14 излучения, второй металлический контакт 28 которого связан со второй клеммой 7 платы 4, причем узел 9 крепления установлен с внешней стороны пластмассового колпачка 3 с двумя отверстиями 29, 30, расположенными соответственно под подвижной частью первой клеммы 2 корпуса 1 и под пружинящим контактом 15, упругая клемма 10 соединена с первой клеммой 6 платы и первым выводом источника 8 электропитания. Источник 5 светового излучения (фиг.2) может размещаться на кристалле 13 фототиристора - как один (фиг. 2,а), так и несколько (фиг. 2,6), например четыре, которые расположены в углах кристалла 13 фототиристора. Электрическая функциональная схема (фиг. 3) оптоэлектронного украшения содержит управляющий светодиод 14, анод которого подключен к первому неподвижному контакту 16, замкнутому с подвижным контактом 2, который подключен к положительному полюсу источника электропитания, катод светодиода 14 через второй резистор 12 подключен к упругому подвижному контакту 15, неподвижный второй контакт 17 подключен к отрицательному полюсу источника электропитания, который подключен через первый резистор 11 к катоду индикационного светодиода 5, анод которого подключен к катоду фототиристора 13, анод которого подключен к первому неподвижному контакту 16. Оптоэлектронное украшение функционирует следующим образом. Источник 8 электропитания вкладывается в выемку корпуса 1. Затем корпус 55 вводят в пластмассовый колпачок 19, который вместе с платой 4 вводят в цилиндрическую часть прозрачного колпачка 3. Подпружиненный контакт 10 замыкается на контакт отрицательного потенциала источника 8 электропитания. 26702 Для включения украшения замыкают контакт 15 со вторым контактом 17 с помощью иглы {булавки и т.д ), входящей во второе отверстие 30 пластмассового колпачка 19. От положительного полюса источника 8 электропитания через клемму 2 корпуса 1, первый металлический контакт 16, вторую клемму 7 платы 4, кристалл 14 второго источника светового излучения, второй резистор 12 и контакты 18,15,17 и 10 к отрицательному полюсу источника 8 электропитания протекает ток. Светодиод 14 (фиг 3) излучает инфракрасный световой сигнал на оптический вход кристалла 13 фототиристора через прозрачный клей 20. Кристалл 13 фототиристора, в свою очередь, переходит в проводящее состояние. Ток, следовательно, в цепи фототиристора 13 протекает от положительного полюса источника 8 электропитания через клемму 2 корпуса 1, первый металлический контакт 16, вторую клемму 7 платы 4, токопроводящий клей 22, кристалл 13 фототиристора, первый светодиод 5, первый резистор 11 и упругую клемму 10 к отрицательному полюсу источника 8 электропитания. Индикационный светодиод 5 (первый источник 5 светового излучения) излучает видимый оптический сигнал выбранного цвета свечения. 5 10 15 20 25 30 8 Контакты 17 и 15 размыкаются. Фототиристор 13 остается в проводящем состоянии, а следовательно, индикационный светодиод 5 продолжает светиться (фиг. 3). Для выключения украшения через первое отверстие 29 пластмассового колпачка 19 вводят иглу, при помощи которой надавливают на подвижную часть клеммы 2, отклоняющейся от первого контакта 16 в небольшую выемку корпуса 1. Цепь протекания тока через фототиристор 13 и индикационный диод 5 размыкается, а следовательно, гаснет саетодиод 5 (фиг. 3). При этом прозрачный колпачок 3 не вращается, что продлевает срок службы электронного украшения. Само украшение можно выполнить в любой наиболее эффективной форме. Если выполнить его в форме бусинки, то получатся электронные бусы, а если, в то же время, снабдить их необходимой схемой управления, то возможно отобразить любой процесс представления световой гаммы Количеством кристаллов первых источников 5 излучения (фиг 2) можно варьировать и задавать им различные точки размещения на кристалле 13 фототиристора. 28 27 гч21 ю 26702 Фнг.і Фиг Упорядник Техред М. Келемеш Коректор А.Маковська Замовлення 525 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська т., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагвржа, 101

Дивитися

Додаткова інформація

Автори англійською

Kozhemyako Volodymyr Prokopovych, Bilan Stepan Mykolaiovych, Tymchenko Leonid Ivanovych, Kalnookyi Oleksandr Anatoliiovych

Автори російською

Кожемяко Владимир Прокофьевич, Билан Степан Николаевич, Тымченко Леонид Иванович, Кальноокий Александр Анатольевич

МПК / Мітки

МПК: A44C 25/00

Мітки: прикраса, оптоелектронна
