Радіоелектронний блок

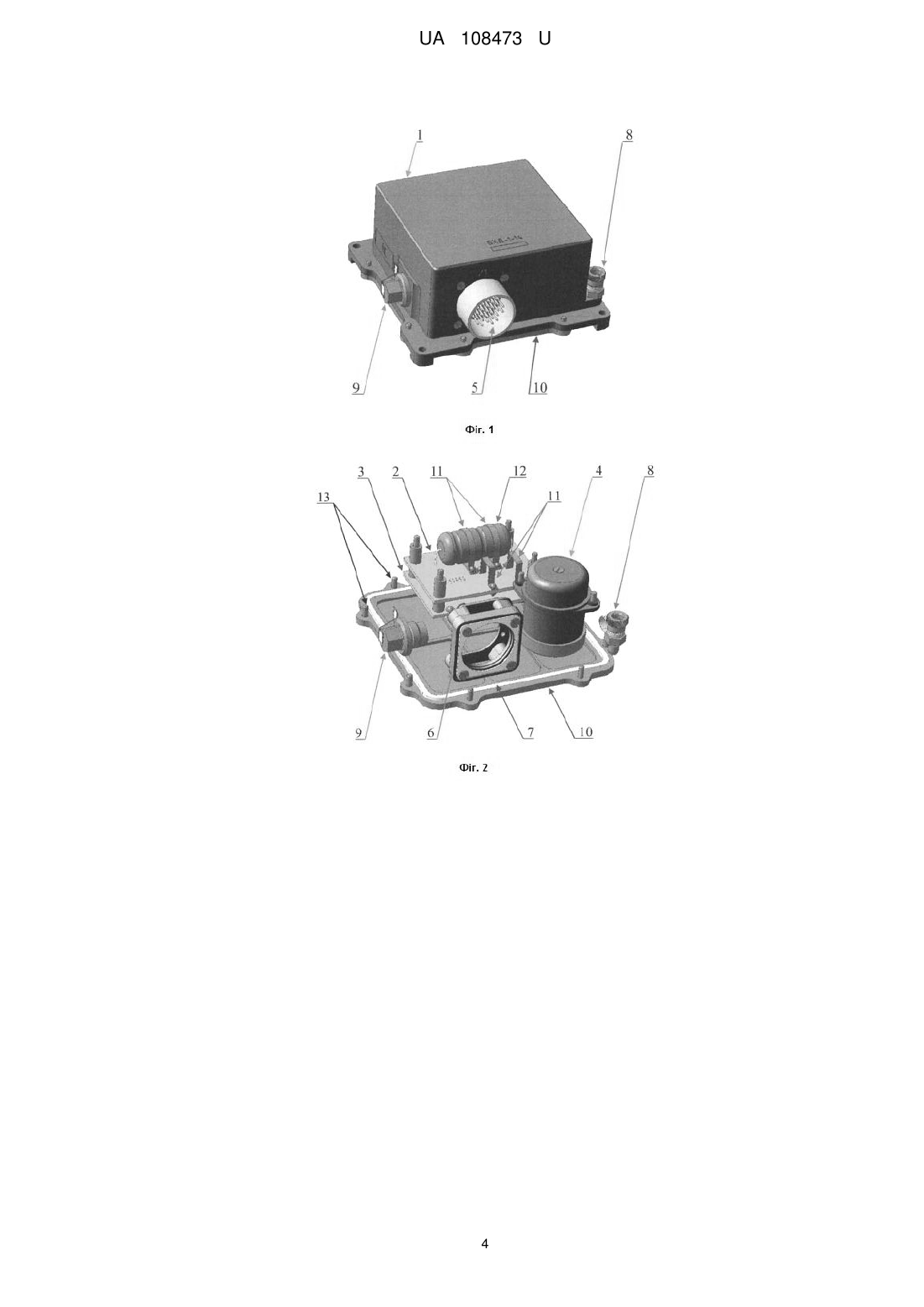

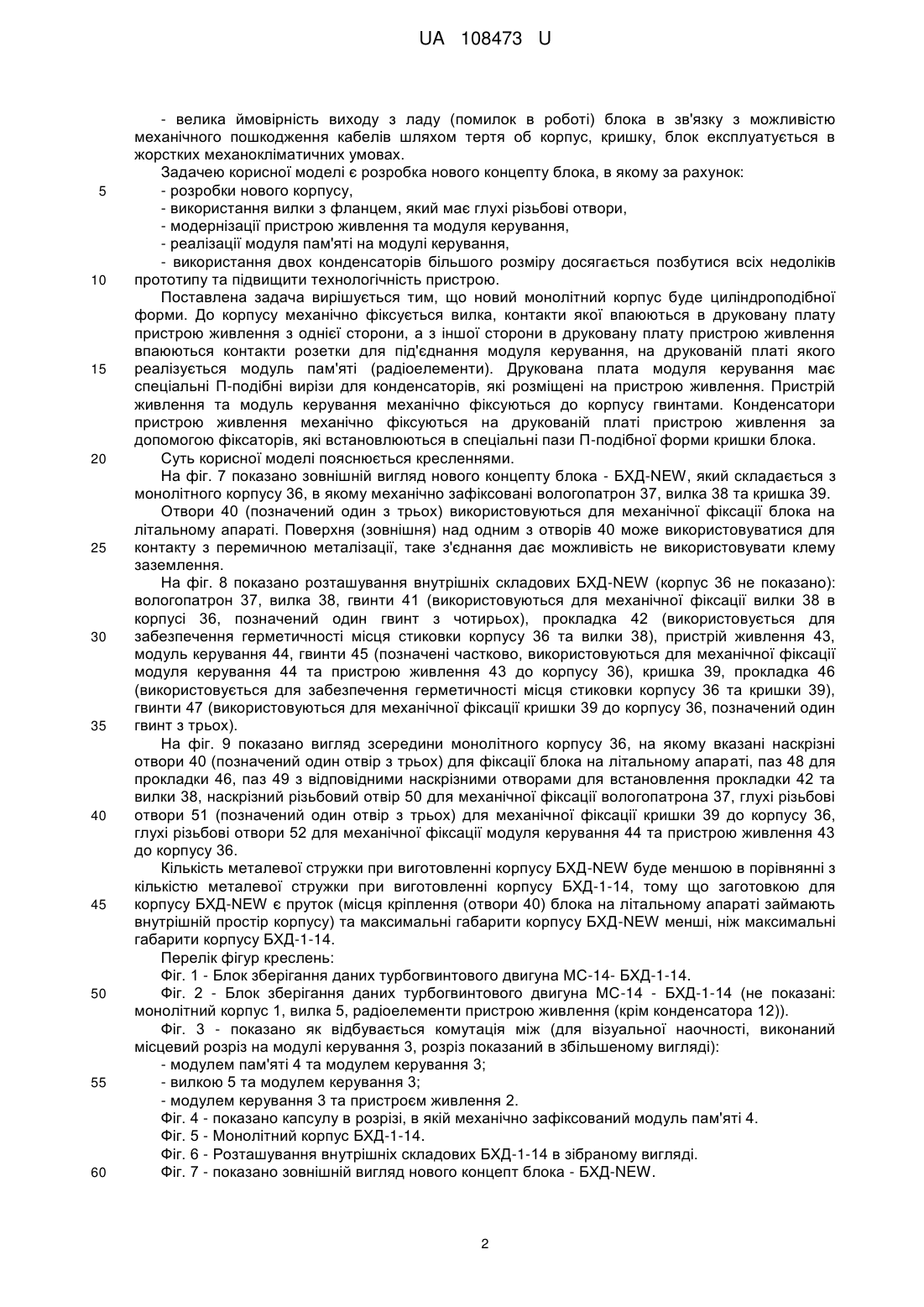

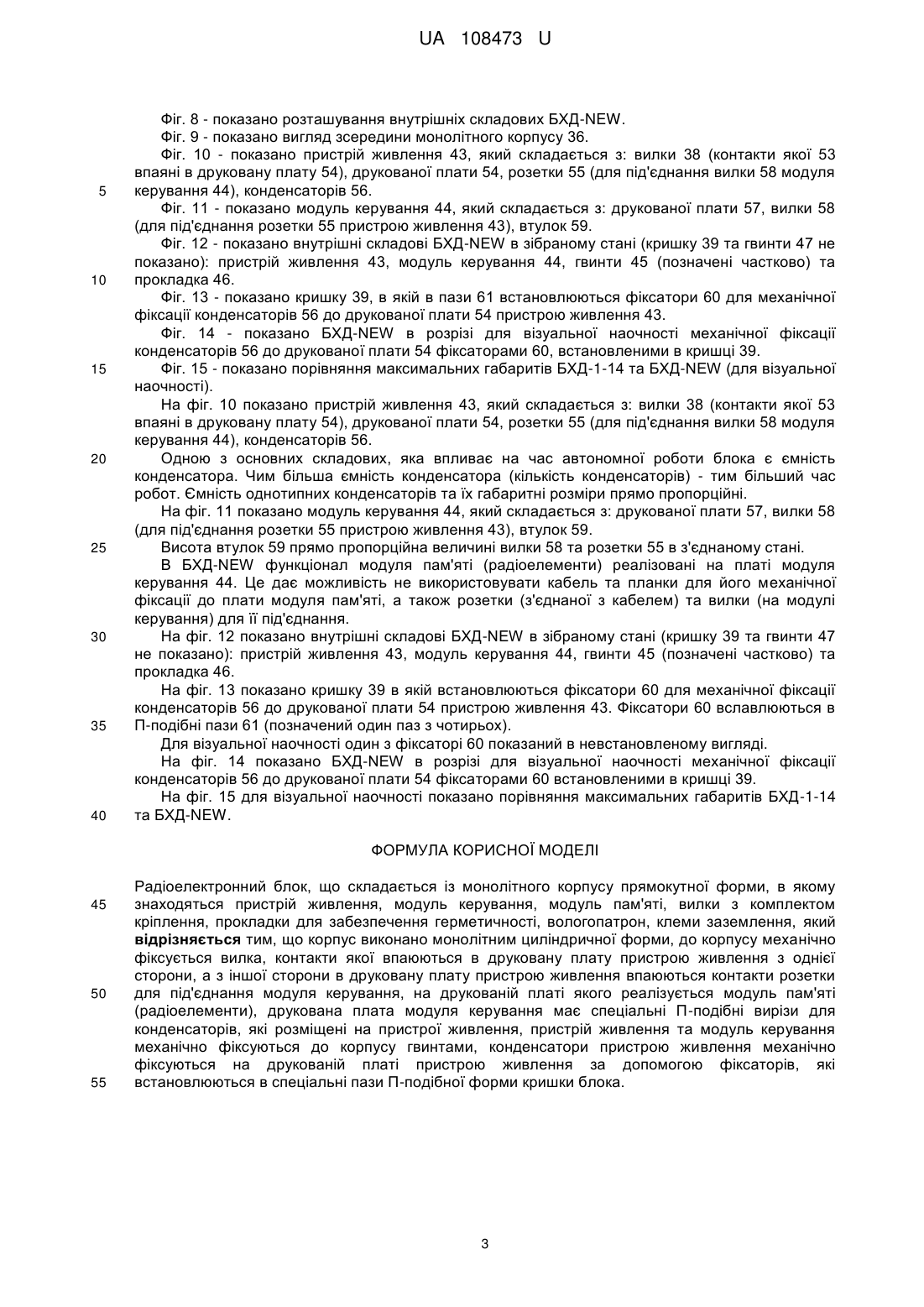

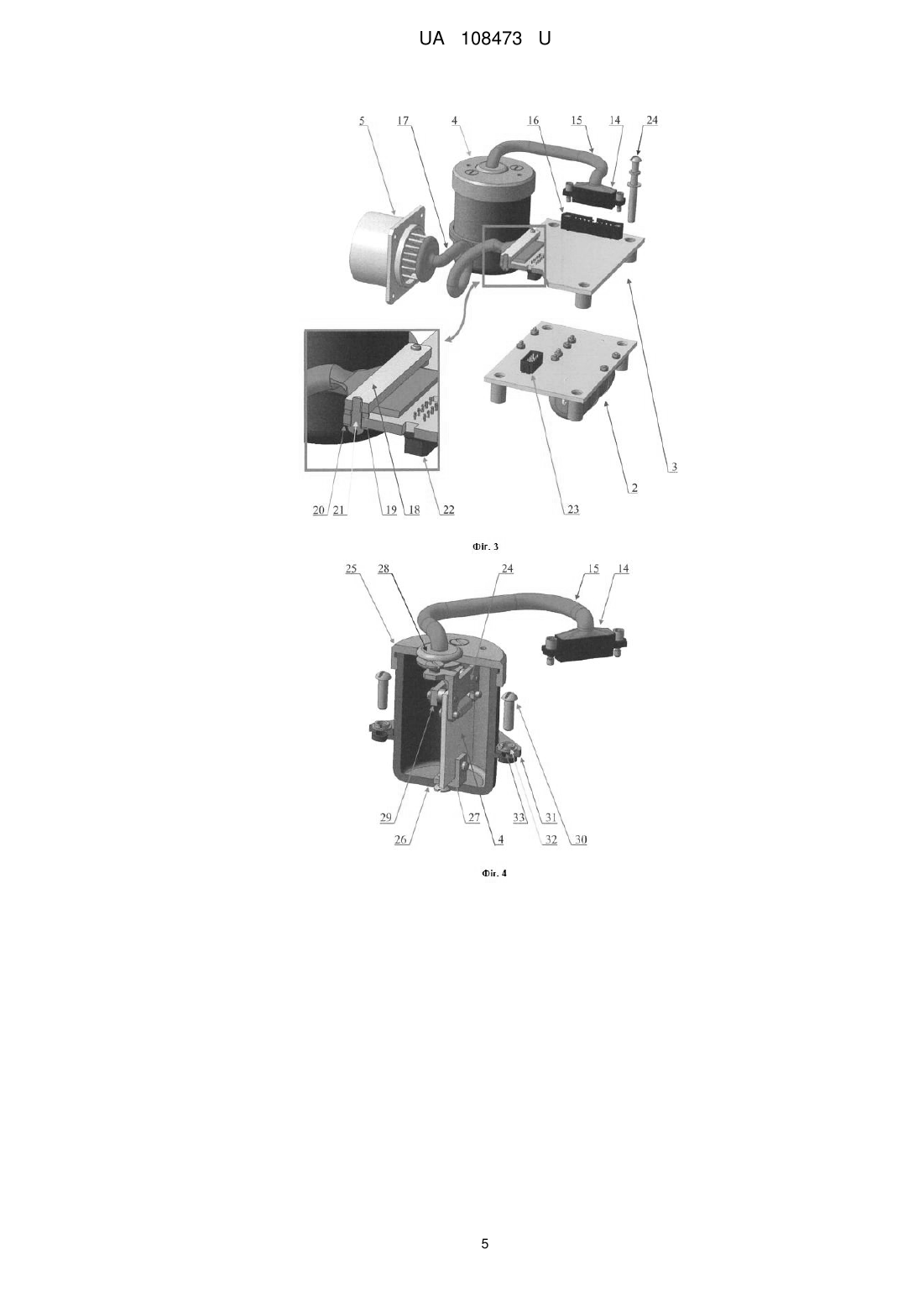

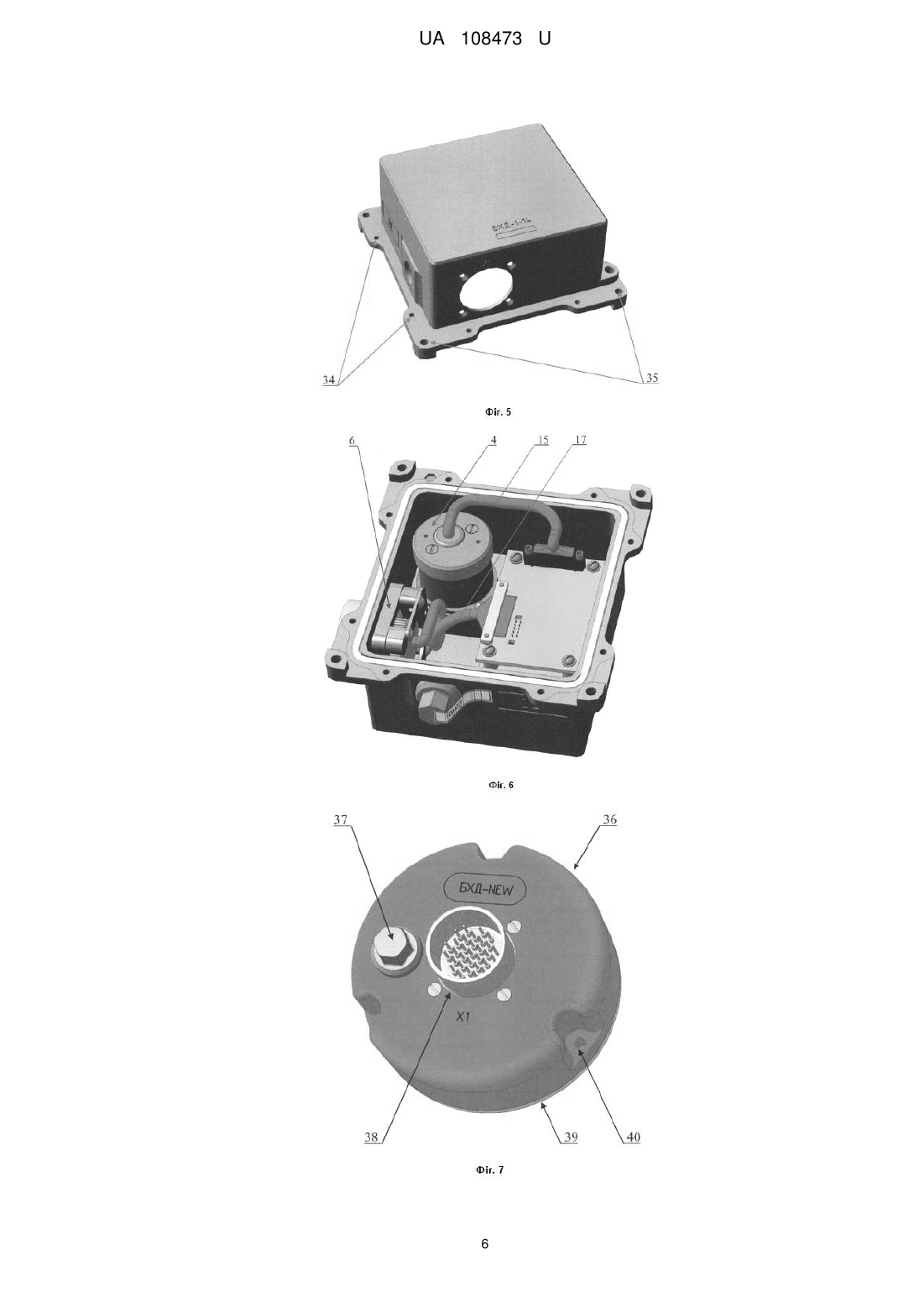

Реферат: Радіоелектронний блок складається із монолітного корпусу прямокутної форми, в якому знаходяться пристрій живлення, модуль керування, модуль пам'яті, вилки з комплектом кріплення, прокладки для забезпечення герметичності, вологопатрон, клеми заземлення. Корпус виконано монолітним циліндричної форми. До корпусу механічно фіксується вилка, контакти якої впаюються в друковану плату пристрою живлення з однієї сторони, а з іншої сторони в друковану плату пристрою живлення впаюються контакти розетки для під'єднання модуля керування, на друкованій платі якого реалізується модуль пам'яті (радіоелементи). Друкована плата модуля керування має спеціальні П-подібні вирізи для конденсаторів, які розміщені на пристрої живлення. Пристрій живлення та модуль керування механічно фіксуються до корпусу гвинтами. Конденсатори пристрою живлення механічно фіксуються на друкованій платі пристрою живлення за допомогою фіксаторів, які встановлюються в спеціальні пази П-подібної форми кришки блока. UA 108473 U (54) РАДІОЕЛЕКТРОННИЙ БЛОК UA 108473 U UA 108473 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіоелектроніки, а саме до конструювання радіоелектронної апаратури, що використовується в авіаційних системах як засіб накопичення та зберігання даних авіаційних двигунів літального апарата, що експлуатується в жорстких механокліматичних умовах. Відомий радіоелектронний блок зберігання даних турбогвинтового двигуна МС-14 - БХД-114 показано на фіг. 1 та фіг. 2. Пристрій складається з: - монолітного корпусу прямокутної форми 1, в якому знаходяться: пристрій живлення 2, модуль керування 3, модуль пам'яті 4, вилка 5 з комплектом кріплення 6, прокладка для забезпечення герметичності 7, - клеми заземлення 8, - вологопатрона 9 з силікагелем, - та кришки 10. На фіг. 2 не показані: монолітний корпус 1, вилка 5, радіоелементи пристрою живлення (крім конденсатора 12). Скоби 11 використовуються для механічної фіксації радіоелементів (конденсатора 12) до плати пристрою живлення 2. Кріплення скоб 11 (гвинти, шайби, гайки) не позначені. Гвинти 13 (позначені частково) використовуються для механічної фіксації кришки 10 до корпусу 1. На фіг. 3 показано як відбувається комутація між (для візуальної наочності, виконаний місцевий розріз на модулі керування 3, розріз показаний в збільшеному вигляді): - модулем пам'яті 4 та модулем керування 3 (розетка 14 з'єднана з модулем пам'яті 4 кабелем 15; розетка 14 з'єднується з вилкою 16 модуля керування 3); - вилкою 5 та модулем керування 3 (вилка 5 з'єднана з модулем керування 3 кабелем 17. кабель 17 механічно фіксується до плати модуля керування 3 за допомогою планки 18, прокладок 19, шайб 20, гвинтів 21; прокладка 19 використовуються як обмежувач, щоб планка 18 не пошкодила кабель 17); - модулем керування 3 та пристроєм живлення 2 (розетка 22 модуля керування 3 з'єднується з вилкою 23 пристрою живлення 2). Гвинти 24 (показано лише один із чотирьох) механічно фіксують модуль керування 3 та пристрій живлення 2 до корпусу 1. На фіг. 4 показано капсулу в розрізі, яка складається з: - модуля пам'яті 4 (друкована плата з декількома радіоелементами), - фіксатора 24 (на якому за допомогою гвинтів механічно зафіксований модуль пам'яті 4), - кришки 25 (до якої за допомогою гвинтів механічно зафіксований фіксатор 24), - стакана 26 (який механічно зафіксований у кришку 25), - кутника 27 (який за допомогою гвинтів механічної фіксує модуль пам'яті 4 до стакана 26), - розетки 14, - кабелю 15 (з'єднує модуль пам'яті 4 та розетку 14), - пістона 28 (використовується для ущільнення кабелю 15 в кришці 25), - планки 29 (яка за допомогою гвинтів, прокладок та шайб механічно фіксує кабель 15 до модуля пам'яті 4). Гвинти 30 за допомогою фланця 31, гроверів 32 та шайб 33 механічно фіксують капсулу до корпусу блока. Описаний пристрій (БХД-1-14) вибираємо як прототип. Недоліками цього пристрою є: - значна кількість металевої стружки при виготовленні монолітного корпусу, показаного на фіг. 5, в якому частина корпусу (в якій знаходяться наскрізні отвори) служить основою для кріплення кришки (отвори 34) та основою для кріплення на літальному апараті (отвори 35), заготовкою для монолітного корпусу прямокутної форми є монолітна металева плита; - великі габаритні розміри, неефективне використання внутрішнього простору блока в зв'язку з використанням комплекту кріплення вилки 6, капсули (модуля пам'яті 4) та кабелів 15, 17, на фіг. 6 показано розташування внутрішніх складових БХД-1-14 в зібраному вигляді (кришка 10 та гвинти 13 для її фіксації не показані); - велика трудомісткість при складанні блока, внаслідок великої кількості деталей, які потрібно механічно фіксувати; - невеликий час автономної роботи, одною з основних складових, яка впливає на час автономної роботи блока є ємність конденсатора; - чим більша ємність конденсатора - тим більший час роботи, ємність однотипних конденсаторів та їх габаритні розміри прямо пропорційні; 1 UA 108473 U 5 10 15 20 25 30 35 40 45 50 55 60 - велика ймовірність виходу з ладу (помилок в роботі) блока в зв'язку з можливістю механічного пошкодження кабелів шляхом тертя об корпус, кришку, блок експлуатується в жорстких механокліматичних умовах. Задачею корисної моделі є розробка нового концепту блока, в якому за рахунок: - розробки нового корпусу, - використання вилки з фланцем, який має глухі різьбові отвори, - модернізації пристрою живлення та модуля керування, - реалізації модуля пам'яті на модулі керування, - використання двох конденсаторів більшого розміру досягається позбутися всіх недоліків прототипу та підвищити технологічність пристрою. Поставлена задача вирішується тим, що новий монолітний корпус буде циліндроподібної форми. До корпусу механічно фіксується вилка, контакти якої впаюються в друковану плату пристрою живлення з однієї сторони, а з іншої сторони в друковану плату пристрою живлення впаюються контакти розетки для під'єднання модуля керування, на друкованій платі якого реалізується модуль пам'яті (радіоелементи). Друкована плата модуля керування має спеціальні П-подібні вирізи для конденсаторів, які розміщені на пристрою живлення. Пристрій живлення та модуль керування механічно фіксуються до корпусу гвинтами. Конденсатори пристрою живлення механічно фіксуються на друкованій платі пристрою живлення за допомогою фіксаторів, які встановлюються в спеціальні пази П-подібної форми кришки блока. Суть корисної моделі пояснюється кресленнями. На фіг. 7 показано зовнішній вигляд нового концепту блока - БХД-NEW, який складається з монолітного корпусу 36, в якому механічно зафіксовані вологопатрон 37, вилка 38 та кришка 39. Отвори 40 (позначений один з трьох) використовуються для механічної фіксації блока на літальному апараті. Поверхня (зовнішня) над одним з отворів 40 може використовуватися для контакту з перемичною металізації, таке з'єднання дає можливість не використовувати клему заземлення. На фіг. 8 показано розташування внутрішніх складових БХД-NEW (корпус 36 не показано): вологопатрон 37, вилка 38, гвинти 41 (використовуються для механічної фіксації вилки 38 в корпусі 36, позначений один гвинт з чотирьох), прокладка 42 (використовується для забезпечення герметичності місця стиковки корпусу 36 та вилки 38), пристрій живлення 43, модуль керування 44, гвинти 45 (позначені частково, використовуються для механічної фіксації модуля керування 44 та пристрою живлення 43 до корпусу 36), кришка 39, прокладка 46 (використовується для забезпечення герметичності місця стиковки корпусу 36 та кришки 39), гвинти 47 (використовуються для механічної фіксації кришки 39 до корпусу 36, позначений один гвинт з трьох). На фіг. 9 показано вигляд зсередини монолітного корпусу 36, на якому вказані наскрізні отвори 40 (позначений один отвір з трьох) для фіксації блока на літальному апараті, паз 48 для прокладки 46, паз 49 з відповідними наскрізними отворами для встановлення прокладки 42 та вилки 38, наскрізний різьбовий отвір 50 для механічної фіксації вологопатрона 37, глухі різьбові отвори 51 (позначений один отвір з трьох) для механічної фіксації кришки 39 до корпусу 36, глухі різьбові отвори 52 для механічної фіксації модуля керування 44 та пристрою живлення 43 до корпусу 36. Кількість металевої стружки при виготовленні корпусу БХД-NEW буде меншою в порівнянні з кількістю металевої стружки при виготовленні корпусу БХД-1-14, тому що заготовкою для корпусу БХД-NEW є пруток (місця кріплення (отвори 40) блока на літальному апараті займають внутрішній простір корпусу) та максимальні габарити корпусу БХД-NEW менші, ніж максимальні габарити корпусу БХД-1-14. Перелік фігур креслень: Фіг. 1 - Блок зберігання даних турбогвинтового двигуна МС-14- БХД-1-14. Фіг. 2 - Блок зберігання даних турбогвинтового двигуна МС-14 - БХД-1-14 (не показані: монолітний корпус 1, вилка 5, радіоелементи пристрою живлення (крім конденсатора 12)). Фіг. 3 - показано як відбувається комутація між (для візуальної наочності, виконаний місцевий розріз на модулі керування 3, розріз показаний в збільшеному вигляді): - модулем пам'яті 4 та модулем керування 3; - вилкою 5 та модулем керування 3; - модулем керування 3 та пристроєм живлення 2. Фіг. 4 - показано капсулу в розрізі, в якій механічно зафіксований модуль пам'яті 4. Фіг. 5 - Монолітний корпус БХД-1-14. Фіг. 6 - Розташування внутрішніх складових БХД-1-14 в зібраному вигляді. Фіг. 7 - показано зовнішній вигляд нового концепт блока - БХД-NEW. 2 UA 108473 U 5 10 15 20 25 30 35 40 Фіг. 8 - показано розташування внутрішніх складових БХД-NEW. Фіг. 9 - показано вигляд зсередини монолітного корпусу 36. Фіг. 10 - показано пристрій живлення 43, який складається з: вилки 38 (контакти якої 53 впаяні в друковану плату 54), друкованої плати 54, розетки 55 (для під'єднання вилки 58 модуля керування 44), конденсаторів 56. Фіг. 11 - показано модуль керування 44, який складається з: друкованої плати 57, вилки 58 (для під'єднання розетки 55 пристрою живлення 43), втулок 59. Фіг. 12 - показано внутрішні складові БХД-NEW в зібраному стані (кришку 39 та гвинти 47 не показано): пристрій живлення 43, модуль керування 44, гвинти 45 (позначені частково) та прокладка 46. Фіг. 13 - показано кришку 39, в якій в пази 61 встановлюються фіксатори 60 для механічної фіксації конденсаторів 56 до друкованої плати 54 пристрою живлення 43. Фіг. 14 - показано БХД-NEW в розрізі для візуальної наочності механічної фіксації конденсаторів 56 до друкованої плати 54 фіксаторами 60, встановленими в кришці 39. Фіг. 15 - показано порівняння максимальних габаритів БХД-1-14 та БХД-NEW (для візуальної наочності). На фіг. 10 показано пристрій живлення 43, який складається з: вилки 38 (контакти якої 53 впаяні в друковану плату 54), друкованої плати 54, розетки 55 (для під'єднання вилки 58 модуля керування 44), конденсаторів 56. Одною з основних складових, яка впливає на час автономної роботи блока є ємність конденсатора. Чим більша ємність конденсатора (кількість конденсаторів) - тим більший час робот. Ємність однотипних конденсаторів та їх габаритні розміри прямо пропорційні. На фіг. 11 показано модуль керування 44, який складається з: друкованої плати 57, вилки 58 (для під'єднання розетки 55 пристрою живлення 43), втулок 59. Висота втулок 59 прямо пропорційна величині вилки 58 та розетки 55 в з'єднаному стані. В БХД-NEW функціонал модуля пам'яті (радіоелементи) реалізовані на платі модуля керування 44. Це дає можливість не використовувати кабель та планки для його механічної фіксації до плати модуля пам'яті, а також розетки (з'єднаної з кабелем) та вилки (на модулі керування) для її під'єднання. На фіг. 12 показано внутрішні складові БХД-NEW в зібраному стані (кришку 39 та гвинти 47 не показано): пристрій живлення 43, модуль керування 44, гвинти 45 (позначені частково) та прокладка 46. На фіг. 13 показано кришку 39 в якій встановлюються фіксатори 60 для механічної фіксації конденсаторів 56 до друкованої плати 54 пристрою живлення 43. Фіксатори 60 вславлюються в П-подібні пази 61 (позначений один паз з чотирьох). Для візуальної наочності один з фіксаторі 60 показаний в невстановленому вигляді. На фіг. 14 показано БХД-NEW в розрізі для візуальної наочності механічної фіксації конденсаторів 56 до друкованої плати 54 фіксаторами 60 встановленими в кришці 39. На фіг. 15 для візуальної наочності показано порівняння максимальних габаритів БХД-1-14 та БХД-NEW. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Радіоелектронний блок, що складається із монолітного корпусу прямокутної форми, в якому знаходяться пристрій живлення, модуль керування, модуль пам'яті, вилки з комплектом кріплення, прокладки для забезпечення герметичності, вологопатрон, клеми заземлення, який відрізняється тим, що корпус виконано монолітним циліндричної форми, до корпусу механічно фіксується вилка, контакти якої впаюються в друковану плату пристрою живлення з однієї сторони, а з іншої сторони в друковану плату пристрою живлення впаюються контакти розетки для під'єднання модуля керування, на друкованій платі якого реалізується модуль пам'яті (радіоелементи), друкована плата модуля керування має спеціальні П-подібні вирізи для конденсаторів, які розміщені на пристрої живлення, пристрій живлення та модуль керування механічно фіксуються до корпусу гвинтами, конденсатори пристрою живлення механічно фіксуються на друкованій платі пристрою живлення за допомогою фіксаторів, які встановлюються в спеціальні пази П-подібної форми кришки блока. 3 UA 108473 U 4 UA 108473 U 5 UA 108473 U 6 UA 108473 U 7 UA 108473 U 8 UA 108473 U 9 UA 108473 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
