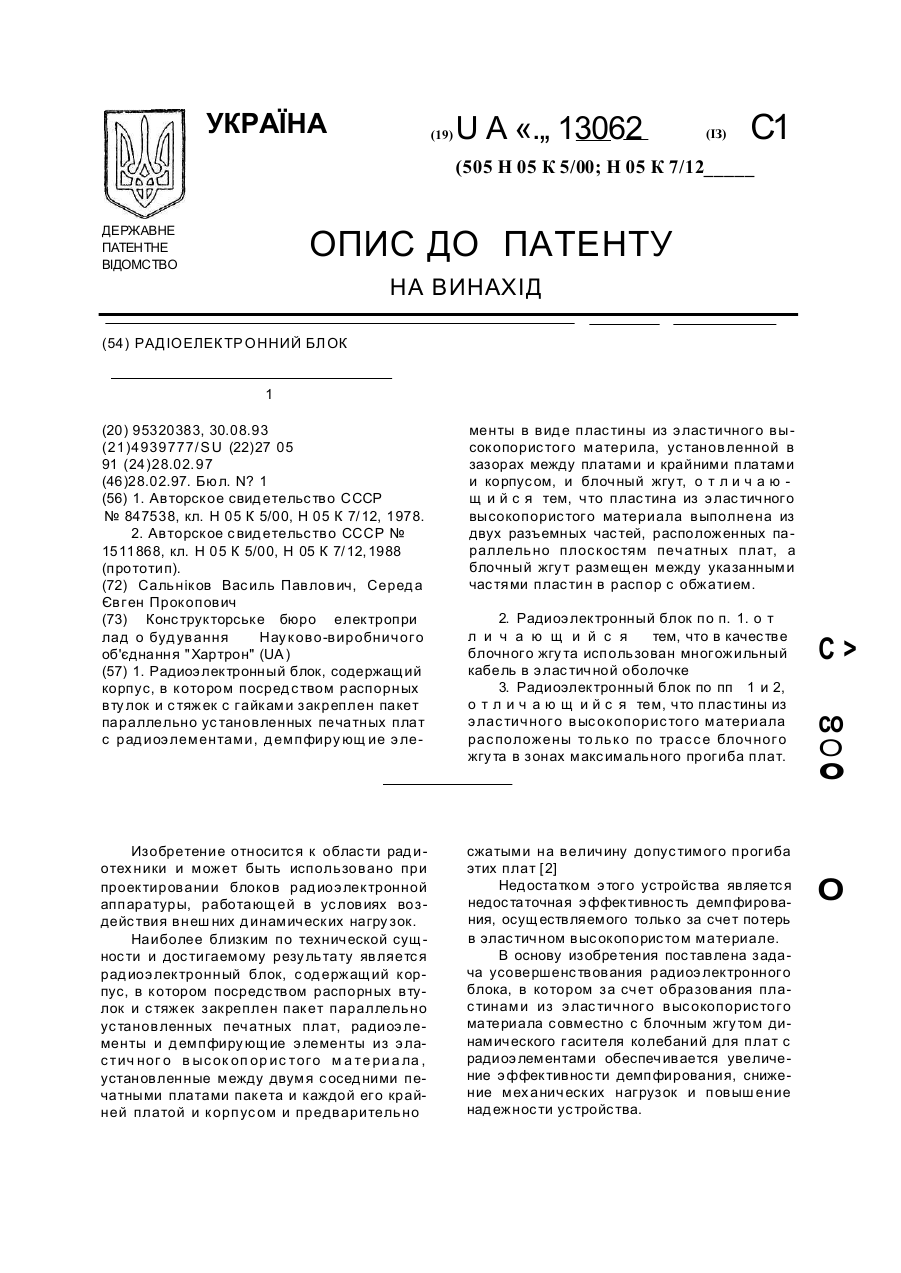

Радіоелектронний блок

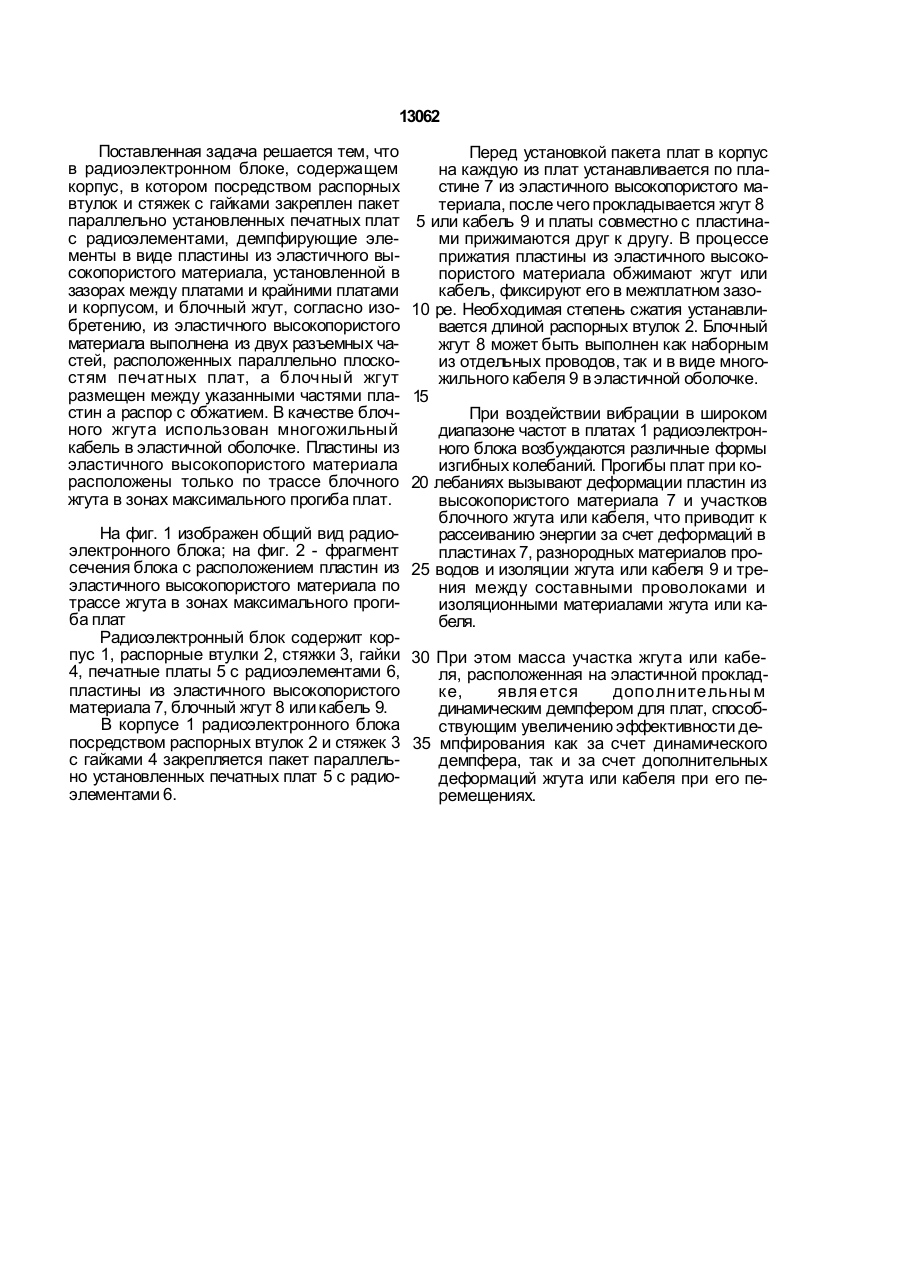

1. Радиоэ лектронный блок, содержащий корпус, в котором посред с твом распорных вту лок и с тяжек с гайками закреплен пакет параллельно ус тановленных печатных плат с рад иоэ лементами, д емпфиру ющ ие э ле менты в вид е плас тины из э лас тичного высокопорис того материла, ус тановленной в зазорах между платами и крайними платами и корпус ом, и блочный жгу т, о т л и ч а ю щ и й с я тем, что плас тина из э лас тичного высокопорис того материала выполнена из двух разъемных час тей, расположенных параллельно плос кос тям печ атных плат, а блочный жгу т размещен между указанными час тями плас тин в распор с обжатием. 2. Рад иоэ лектронный блок по п. 1, о т л и ч а ю щ и й с я тем, что в качес тве блочного жгу та использован многожильный кабель в э лас тичной оболочке 3. Радиоэ лектронный блок по пп 1 и 2, о т л и ч а ю щ и й с я тем, что плас тины из э лас тичног о выс окопорис того материала рас положены то лько по трас с е блочного жгу та в зонах макс имального прогиба плат, С> со о о К) Изобретение относитс я к облас ти рад иотех ники и может быть ис пользовано при проектировании блоков рад иоэ лектронной аппаратуры, работающей в условиях воздейс твия внешних д инамических нагрузок. Наиболее близким по технической сущ нос ти и дос тигаемому резу льтату является рад иоэ лектронный блок, с од ержащий корпус, в котором посредс твом распорных втулок и с тяжек закреплен пакет параллельно установленных печатных плат, рад иоэ лементы и д емпфиру ющ ие э лементы из э лас тичн ого в ыс ок оп ор ис тог о м а те ри а л а, установленные между двумя с осед ними печатными платами пакета и каждой его крайней платой и корпус ом и предварительно сжатыми на величину д опус тимого прогиба этих плат [ 2] Недостатком э того устройс тва является недос таточная э ффективнос ть демпфирования, осуществляемого только за счет потерь в элас тичном выс окопорис том материале. В основу изобретения пос тавлена зад ача усовершенс твования рад иоэ лектронного блока, в котором за счет образования плас тинами из э лас тичного выс окопорис того материала совмес тно с блочным жгу том д инамического гас ителя колебаний д ля плат с радиоэ лементами обеспечиваетс я увеличение э ффективнос ти демп фирования, сниж ение мех анических нагру зок и повыш ение над ежнос ти ус тройс тва. О 13062 Поставленная задача решается тем, что в радиоэлектронном блоке, содержащем корпус, в котором посредством распорных втулок и стяжек с гайками закреплен пакет параллельно установленных печатных плат с радиоэлементами, демпфирующие элементы в виде пластины из эластичного высокопористого материала, установленной в зазорах между платами и крайними платами и корпусом, и блочный жгут, согласно изобретению, из эластичного высокопористого материала выполнена из двух разъемных частей, расположенных параллельно плоскостям печатных плат, а блочный жгут размещен между указанными частями пластин а распор с обжатием. В качестве блочного жгута использован многожильный кабель в эластичной оболочке. Пластины из эластичного высокопористого материала расположены только по трассе блочного жгута в зонах максимального прогиба плат. Перед установкой пакета плат в корпус на каждую из плат устанавливается по пластине 7 из эластичного высокопористого материала, после чего прокладывается жгут 8 5 или кабель 9 и платы совместно с пластинами прижимаются друг к другу. В процессе прижатия пластины из эластичного высокопористого материала обжимают жгут или кабель, фиксируют его в межплатном зазо10 ре. Необходимая степень сжатия устанавливается длиной распорных втулок 2. Блочный жгут 8 может быть выполнен как наборным из отдельных проводов, так и в виде многожильного кабеля 9 в эластичной оболочке. 15 При воздействии вибрации в широком диапазоне частот в платах 1 радиоэлектронного блока возбуждаются различные формы изгибных колебаний. Прогибы плат при ко20 лебаниях вызывают деформации пластин из высокопористого материала 7 и участков блочного жгута или кабеля, что приводит к рассеиванию энергии за счет деформаций в пластинах 7, разнородных материалов про25 водов и изоляции жгута или кабеля 9 и трения между составными проволоками и изоляционными материалами жгута или кабеля. На фиг. 1 изображен общий вид радиоэлектронного блока; на фиг. 2 - фрагмент сечения блока с расположением пластин из эластичного высокопористого материала по трассе жгута в зонах максимального прогиба плат Радиоэлектронный блок содержит корпус 1, распорные втулки 2, стяжки 3, гайки 30 При этом масса участка жгута или кабе4, печатные платы 5 с радиоэлементами 6, ля, расположенная на эластичной прокладпластины из эластичного высокопористого ке, явля ется допо лн ите льны м материала 7, блочный жгут 8 или кабель 9. динамическим демпфером для плат, способВ корпусе 1 радиоэлектронного блока ствующим увеличению эффективности депосредством распорных втулок 2 и стяжек 3 35 мпфирования как за счет динамического с гайками 4 закрепляется пакет параллельдемпфера, так и за счет дополнительных но установленных печатных плат 5 с радиодеформаций жгута или кабеля при его пеэлементами 6. ремещениях. у гпф і Z90C1 8 7 Ь 13062 оо п о о о О0°0° 0° 0О 0 срие.2 Упорядник Замовлення 4097 Техред М.Моргентал Коректор Н. Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
