Мішалка для перемішування текучих середовищ

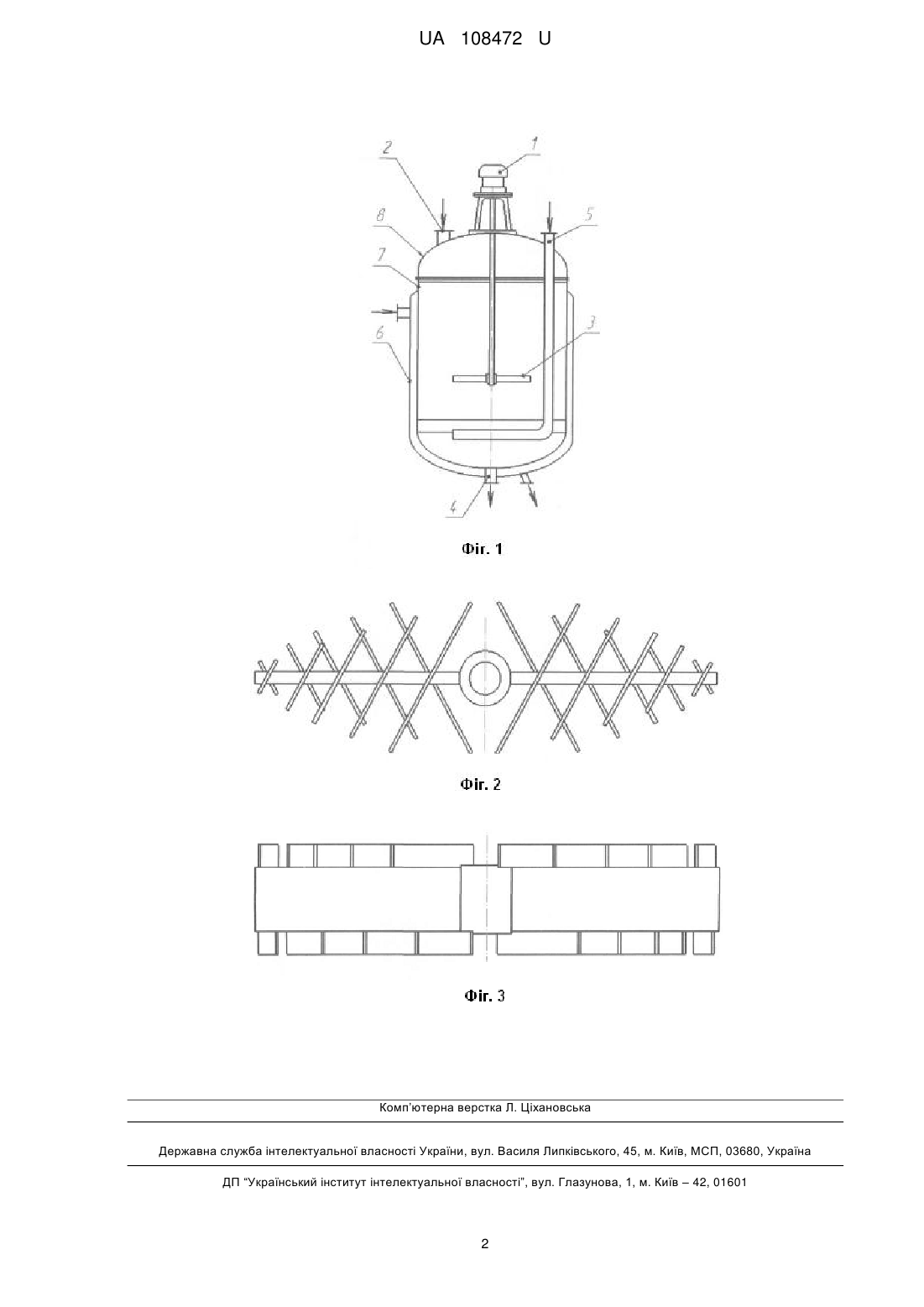

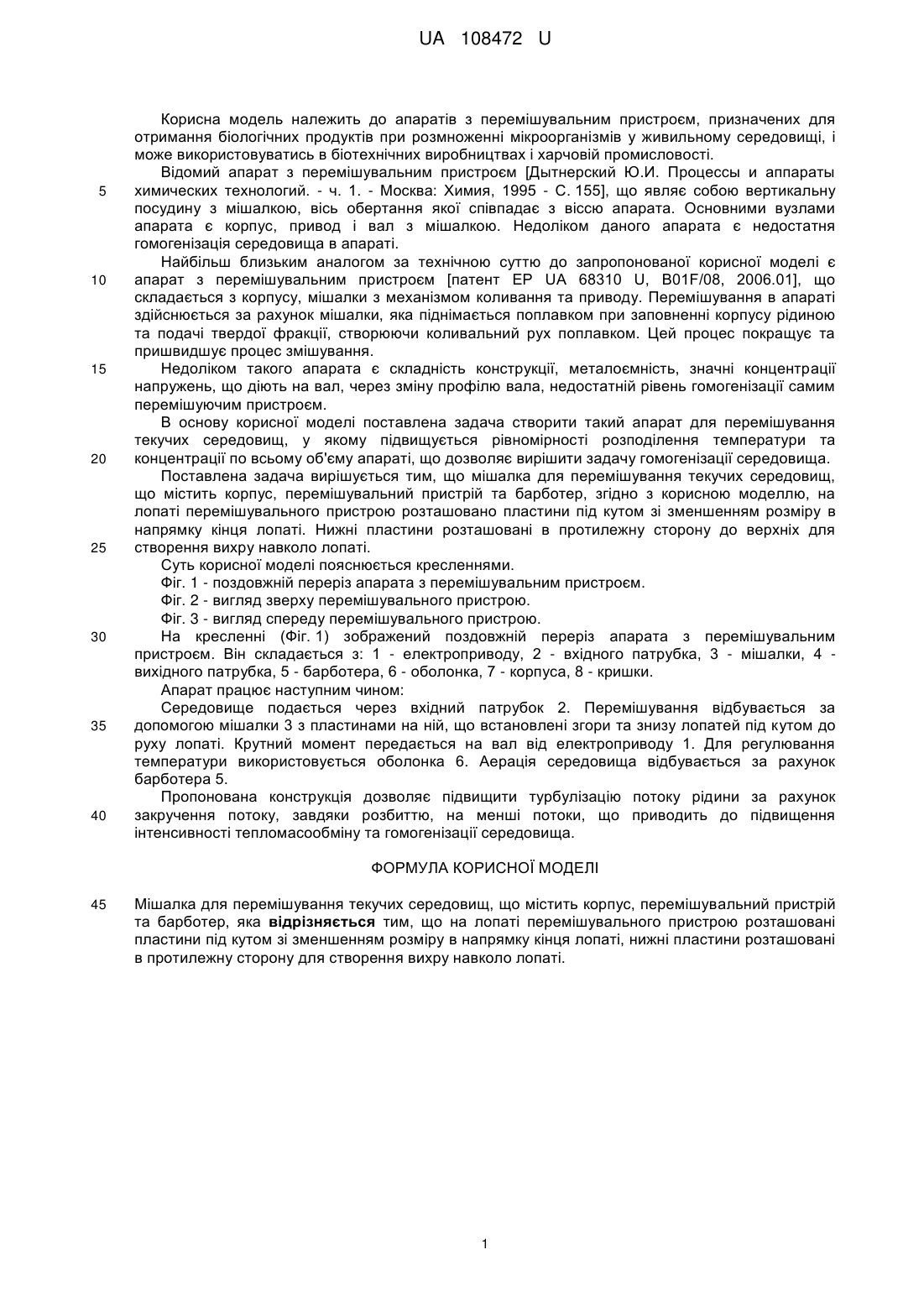

Реферат: Мішалка для перемішування текучих середовищ містить корпус, перемішувальний пристрій та барботер. На лопаті перемішувального пристрою розташовані пластини під кутом зі зменшенням розміру в напрямку кінця лопаті. Нижні пластини розташовані в протилежну сторону для створення вихру навколо лопаті. UA 108472 U (54) МІШАЛКА ДЛЯ ПЕРЕМІШУВАННЯ ТЕКУЧИХ СЕРЕДОВИЩ UA 108472 U UA 108472 U 5 10 15 20 25 30 35 40 Корисна модель належить до апаратів з перемішувальним пристроєм, призначених для отримання біологічних продуктів при розмноженні мікроорганізмів у живильному середовищі, і може використовуватись в біотехнічних виробництвах і харчовій промисловості. Відомий апарат з перемішувальним пристроєм [Дытнерский Ю.И. Процессы и аппараты химических технологий. - ч. 1. - Москва: Химия, 1995 - С. 155], що являє собою вертикальну посудину з мішалкою, вісь обертання якої співпадає з віссю апарата. Основними вузлами апарата є корпус, привод і вал з мішалкою. Недоліком даного апарата є недостатня гомогенізація середовища в апараті. Найбільш близьким аналогом за технічною суттю до запропонованої корисної моделі є апарат з перемішувальним пристроєм [патент ЕР UA 68310 U, B01F/08, 2006.01], що складається з корпусу, мішалки з механізмом коливання та приводу. Перемішування в апараті здійснюється за рахунок мішалки, яка піднімається поплавком при заповненні корпусу рідиною та подачі твердої фракції, створюючи коливальний рух поплавком. Цей процес покращує та пришвидшує процес змішування. Недоліком такого апарата є складність конструкції, металоємність, значні концентрації напружень, що діють на вал, через зміну профілю вала, недостатній рівень гомогенізації самим перемішуючим пристроєм. В основу корисної моделі поставлена задача створити такий апарат для перемішування текучих середовищ, у якому підвищується рівномірності розподілення температури та концентрації по всьому об'єму апараті, що дозволяє вирішити задачу гомогенізації середовища. Поставлена задача вирішується тим, що мішалка для перемішування текучих середовищ, що містить корпус, перемішувальний пристрій та барботер, згідно з корисною моделлю, на лопаті перемішувального пристрою розташовано пластини під кутом зі зменшенням розміру в напрямку кінця лопаті. Нижні пластини розташовані в протилежну сторону до верхніх для створення вихру навколо лопаті. Суть корисної моделі пояснюється кресленнями. Фіг. 1 - поздовжній переріз апарата з перемішувальним пристроєм. Фіг. 2 - вигляд зверху перемішувального пристрою. Фіг. 3 - вигляд спереду перемішувального пристрою. На кресленні (Фіг. 1) зображений поздовжній переріз апарата з перемішувальним пристроєм. Він складається з: 1 - електроприводу, 2 - вхідного патрубка, 3 - мішалки, 4 вихідного патрубка, 5 - барботера, 6 - оболонка, 7 - корпуса, 8 - кришки. Апарат працює наступним чином: Середовище подається через вхідний патрубок 2. Перемішування відбувається за допомогою мішалки 3 з пластинами на ній, що встановлені згори та знизу лопатей під кутом до руху лопаті. Крутний момент передається на вал від електроприводу 1. Для регулювання температури використовується оболонка 6. Аерація середовища відбувається за рахунок барботера 5. Пропонована конструкція дозволяє підвищити турбулізацію потоку рідини за рахунок закручення потоку, завдяки розбиттю, на менші потоки, що приводить до підвищення інтенсивності тепломасообміну та гомогенізації середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Мішалка для перемішування текучих середовищ, що містить корпус, перемішувальний пристрій та барботер, яка відрізняється тим, що на лопаті перемішувального пристрою розташовані пластини під кутом зі зменшенням розміру в напрямку кінця лопаті, нижні пластини розташовані в протилежну сторону для створення вихру навколо лопаті. 1 UA 108472 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
