Радіоелектронний блок

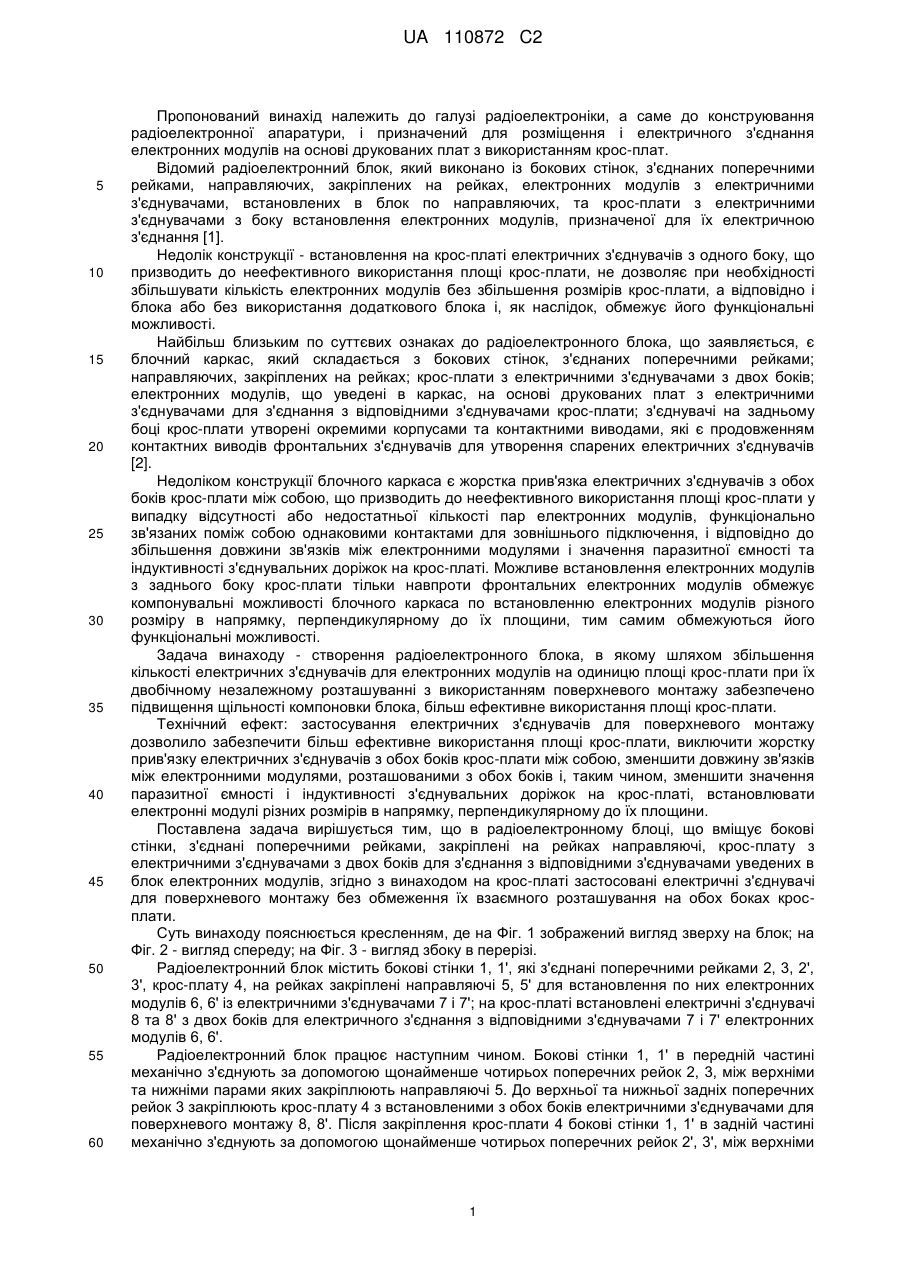

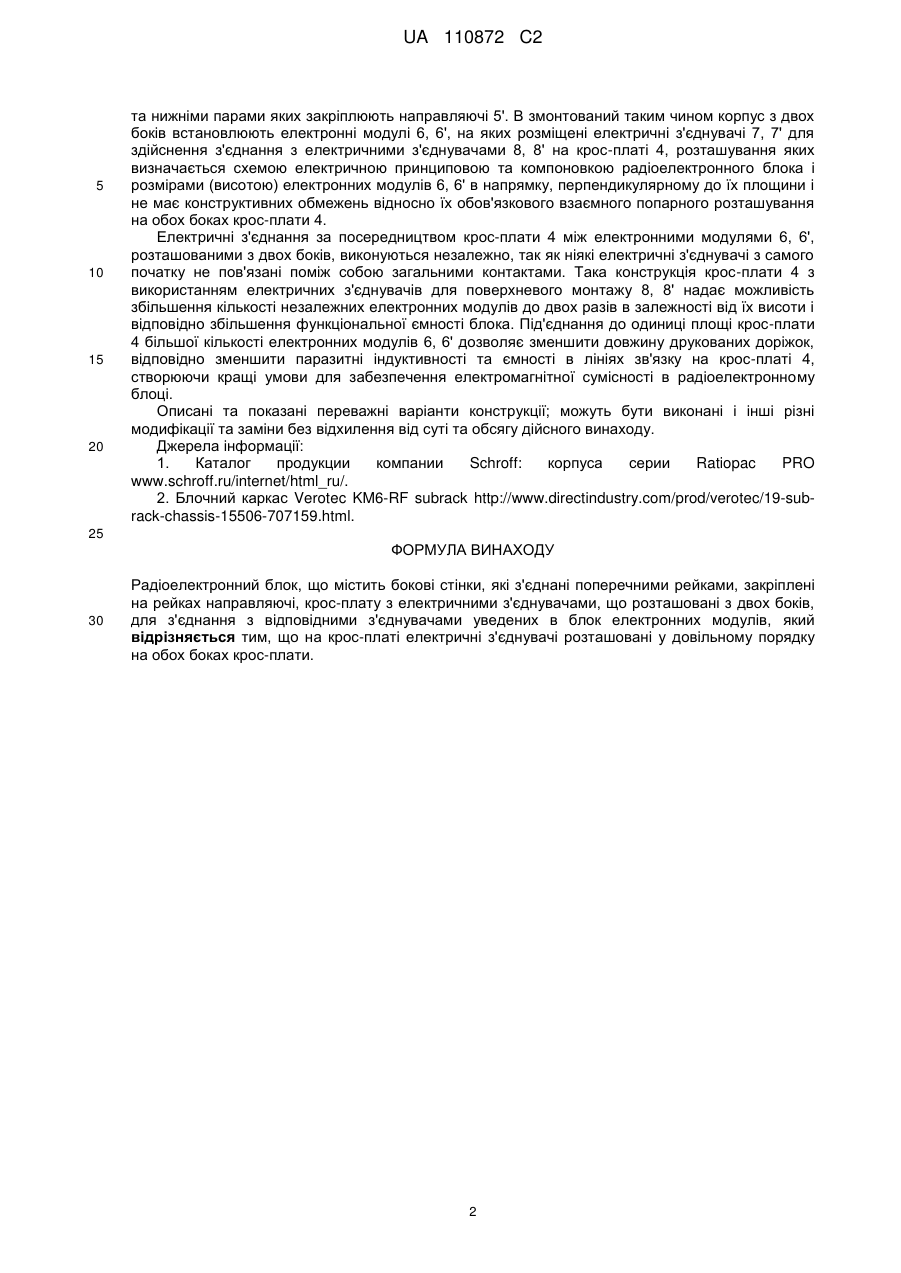

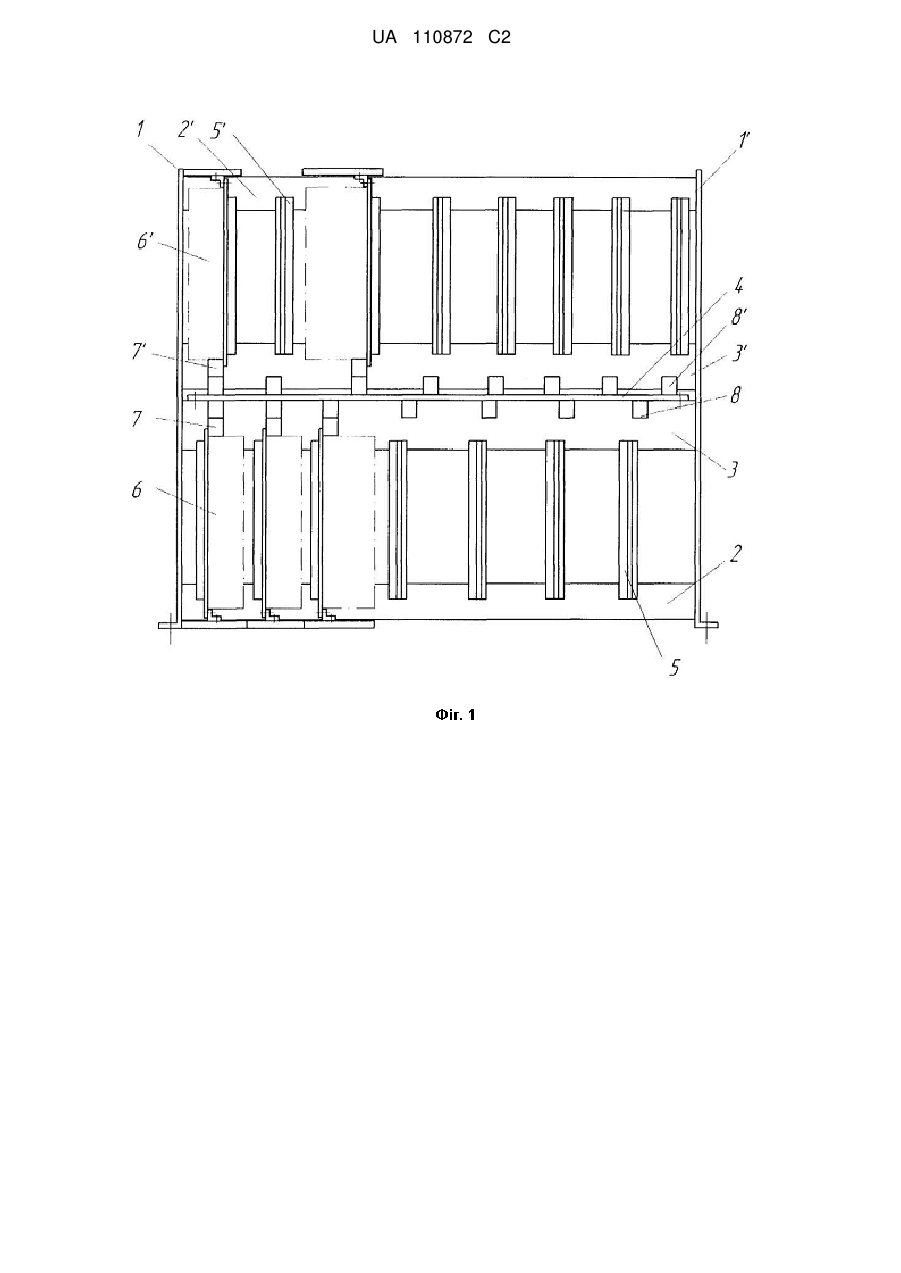

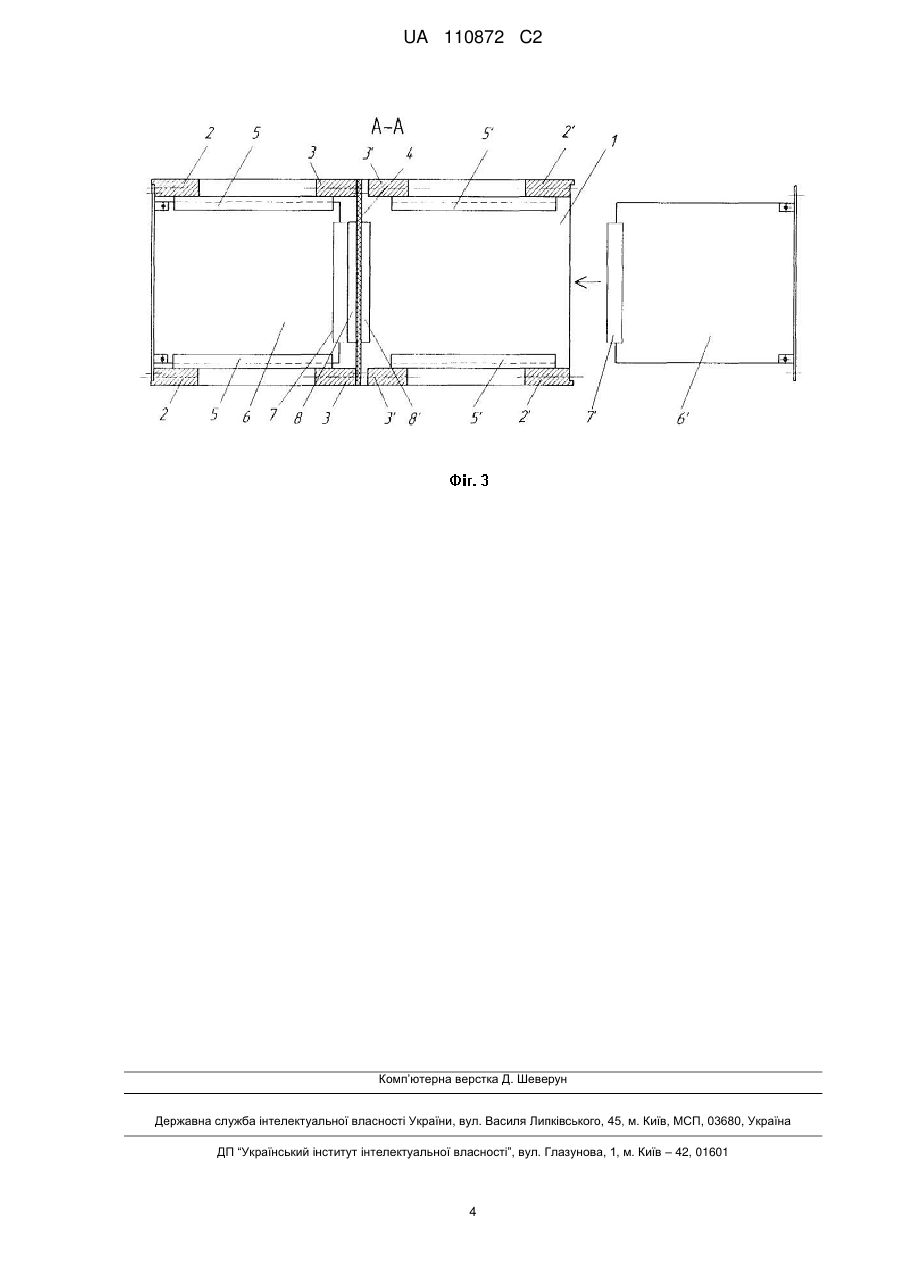

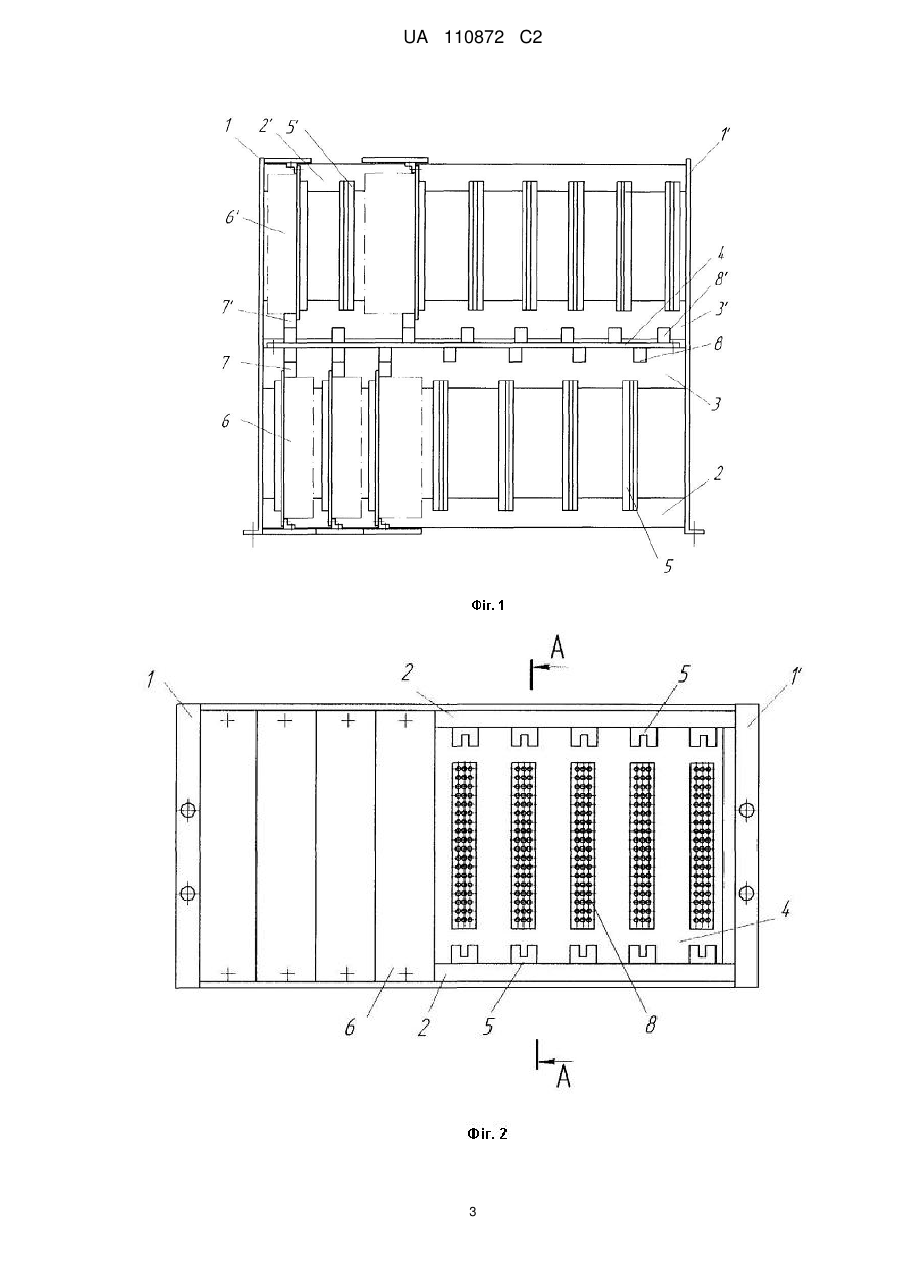

Реферат: Радіоелектронний блок належить до галузі радіоелектроніки, а саме до конструювання радіоелектронної апаратури, і призначений для розміщення і електричного з'єднання електронних модулів на основі друкованих плат з використанням крос-плат. Радіоелектронний блок містить бокові стінки, з'єднані поперечними рейками, закріплені на рейках направляючі, крос-плату з електричними з'єднувачами з двох боків для з'єднання з відповідними з'єднувачами уведених в блок електронних модулів. На крос-платі електричні з'єднувачі розташовані у довільному порядку на обох боках крос-плати. Технічним результатом є забезпечення більш ефективного використання площі крос-плати, виключити жорстку прив'язку електричних з'єднувачів з обох боків крос-плати між собою, зменшити довжину зв'язків між електронними модулями, розташованими з обох боків і, таким чином, зменшити значення паразитної ємності і індуктивності з'єднувальних доріжок на крос-платі, встановлювати електронні модулі різних розмірів в напрямку, перпендикулярному до їх площини. UA 110872 C2 (12) UA 110872 C2 UA 110872 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пропонований винахід належить до галузі радіоелектроніки, а саме до конструювання радіоелектронної апаратури, і призначений для розміщення і електричного з'єднання електронних модулів на основі друкованих плат з використанням крос-плат. Відомий радіоелектронний блок, який виконано із бокових стінок, з'єднаних поперечними рейками, направляючих, закріплених на рейках, електронних модулів з електричними з'єднувачами, встановлених в блок по направляючих, та крос-плати з електричними з'єднувачами з боку встановлення електронних модулів, призначеної для їх електричною з'єднання [1]. Недолік конструкції - встановлення на крос-платі електричних з'єднувачів з одного боку, що призводить до неефективного використання площі крос-плати, не дозволяє при необхідності збільшувати кількість електронних модулів без збільшення розмірів крос-плати, а відповідно і блока або без використання додаткового блока і, як наслідок, обмежує його функціональні можливості. Найбільш близьким по суттєвих ознаках до радіоелектронного блока, що заявляється, є блочний каркас, який складається з бокових стінок, з'єднаних поперечними рейками; направляючих, закріплених на рейках; крос-плати з електричними з'єднувачами з двох боків; електронних модулів, що уведені в каркас, на основі друкованих плат з електричними з'єднувачами для з'єднання з відповідними з'єднувачами крос-плати; з'єднувачі на задньому боці крос-плати утворені окремими корпусами та контактними виводами, які є продовженням контактних виводів фронтальних з'єднувачів для утворення спарених електричних з'єднувачів [2]. Недоліком конструкції блочного каркаса є жорстка прив'язка електричних з'єднувачів з обох боків крос-плати між собою, що призводить до неефективного використання площі крос-плати у випадку відсутності або недостатньої кількості пар електронних модулів, функціонально зв'язаних поміж собою однаковими контактами для зовнішнього підключення, і відповідно до збільшення довжини зв'язків між електронними модулями і значення паразитної ємності та індуктивності з'єднувальних доріжок на крос-платі. Можливе встановлення електронних модулів з заднього боку крос-плати тільки навпроти фронтальних електронних модулів обмежує компонувальні можливості блочного каркаса по встановленню електронних модулів різного розміру в напрямку, перпендикулярному до їх площини, тим самим обмежуються його функціональні можливості. Задача винаходу - створення радіоелектронного блока, в якому шляхом збільшення кількості електричних з'єднувачів для електронних модулів на одиницю площі крос-плати при їх двобічному незалежному розташуванні з використанням поверхневого монтажу забезпечено підвищення щільності компоновки блока, більш ефективне використання площі крос-плати. Технічний ефект: застосування електричних з'єднувачів для поверхневого монтажу дозволило забезпечити більш ефективне використання площі крос-плати, виключити жорстку прив'язку електричних з'єднувачів з обох боків крос-плати між собою, зменшити довжину зв'язків між електронними модулями, розташованими з обох боків і, таким чином, зменшити значення паразитної ємності і індуктивності з'єднувальних доріжок на крос-платі, встановлювати електронні модулі різних розмірів в напрямку, перпендикулярному до їх площини. Поставлена задача вирішується тим, що в радіоелектронному блоці, що вміщує бокові стінки, з'єднані поперечними рейками, закріплені на рейках направляючі, крос-плату з електричними з'єднувачами з двох боків для з'єднання з відповідними з'єднувачами уведених в блок електронних модулів, згідно з винаходом на крос-платі застосовані електричні з'єднувачі для поверхневого монтажу без обмеження їх взаємного розташування на обох боках кросплати. Суть винаходу пояснюється кресленням, де на Фіг. 1 зображений вигляд зверху на блок; на Фіг. 2 - вигляд спереду; на Фіг. 3 - вигляд збоку в перерізі. Радіоелектронний блок містить бокові стінки 1, 1', які з'єднані поперечними рейками 2, 3, 2', 3', крос-плату 4, на рейках закріплені направляючі 5, 5' для встановлення по них електронних модулів 6, 6' із електричними з'єднувачами 7 і 7'; на крос-платі встановлені електричні з'єднувачі 8 та 8' з двох боків для електричного з'єднання з відповідними з'єднувачами 7 і 7' електронних модулів 6, 6'. Радіоелектронний блок працює наступним чином. Бокові стінки 1, 1' в передній частині механічно з'єднують за допомогою щонайменше чотирьох поперечних рейок 2, 3, між верхніми та нижніми парами яких закріплюють направляючі 5. До верхньої та нижньої задніх поперечних рейок 3 закріплюють крос-плату 4 з встановленими з обох боків електричними з'єднувачами для поверхневого монтажу 8, 8'. Після закріплення крос-плати 4 бокові стінки 1, 1' в задній частині механічно з'єднують за допомогою щонайменше чотирьох поперечних рейок 2', 3', між верхніми 1 UA 110872 C2 5 10 15 20 та нижніми парами яких закріплюють направляючі 5'. В змонтований таким чином корпус з двох боків встановлюють електронні модулі 6, 6', на яких розміщені електричні з'єднувачі 7, 7' для здійснення з'єднання з електричними з'єднувачами 8, 8' на крос-платі 4, розташування яких визначається схемою електричною принциповою та компоновкою радіоелектронного блока і розмірами (висотою) електронних модулів 6, 6' в напрямку, перпендикулярному до їх площини і не має конструктивних обмежень відносно їх обов'язкового взаємного попарного розташування на обох боках крос-плати 4. Електричні з'єднання за посередництвом крос-плати 4 між електронними модулями 6, 6', розташованими з двох боків, виконуються незалежно, так як ніякі електричні з'єднувачі з самого початку не пов'язані поміж собою загальними контактами. Така конструкція крос-плати 4 з використанням електричних з'єднувачів для поверхневого монтажу 8, 8' надає можливість збільшення кількості незалежних електронних модулів до двох разів в залежності від їх висоти і відповідно збільшення функціональної ємності блока. Під'єднання до одиниці площі крос-плати 4 більшої кількості електронних модулів 6, 6' дозволяє зменшити довжину друкованих доріжок, відповідно зменшити паразитні індуктивності та ємності в лініях зв'язку на крос-платі 4, створюючи кращі умови для забезпечення електромагнітної сумісності в радіоелектронному блоці. Описані та показані переважні варіанти конструкції; можуть бути виконані і інші різні модифікації та заміни без відхилення від суті та обсягу дійсного винаходу. Джерела інформації: 1. Каталог продукции компании Schroff: корпуса серии Ratiopac PRO www.schroff.ru/internet/html_ru/. 2. Блочний каркас Verotec KM6-RF subrack http://www.directindustry.com/prod/verotec/19-subrack-chassis-15506-707159.html. 25 ФОРМУЛА ВИНАХОДУ 30 Радіоелектронний блок, що містить бокові стінки, які з'єднані поперечними рейками, закріплені на рейках направляючі, крос-плату з електричними з'єднувачами, що розташовані з двох боків, для з'єднання з відповідними з'єднувачами уведених в блок електронних модулів, який відрізняється тим, що на крос-платі електричні з'єднувачі розташовані у довільному порядку на обох боках крос-плати. 2 UA 110872 C2 3 UA 110872 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
