Котел опалювальний водогрійний твердопаливний

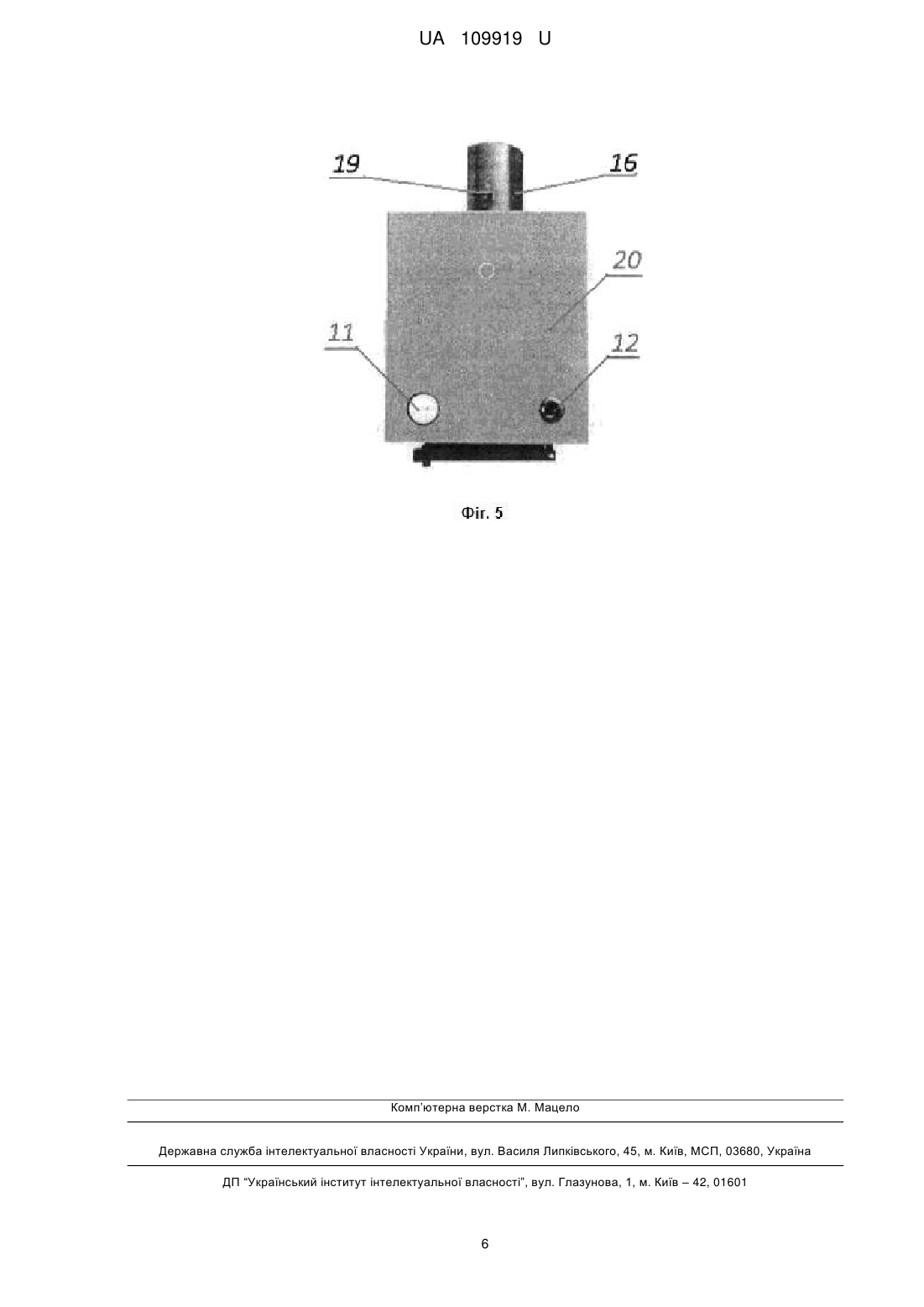

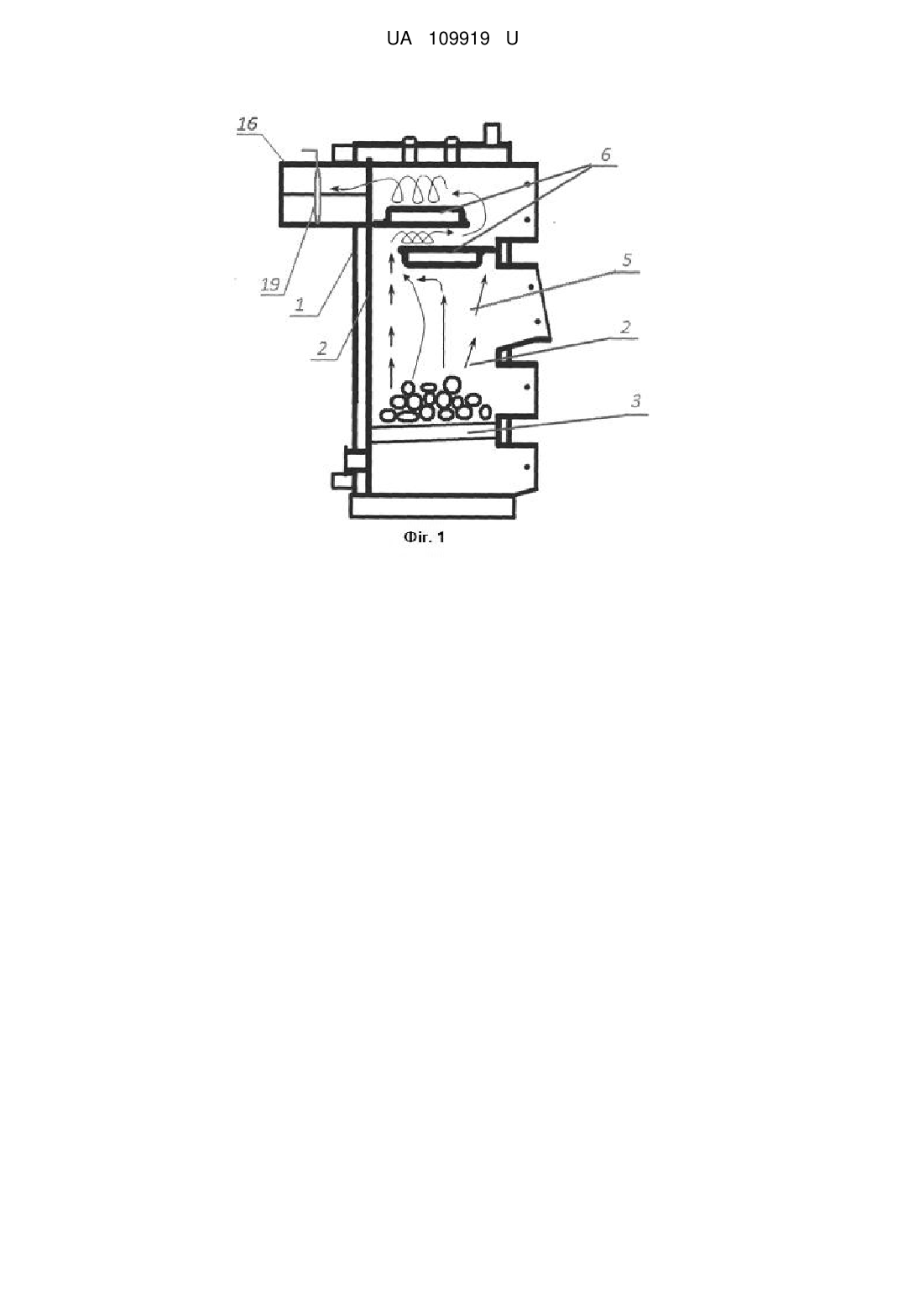

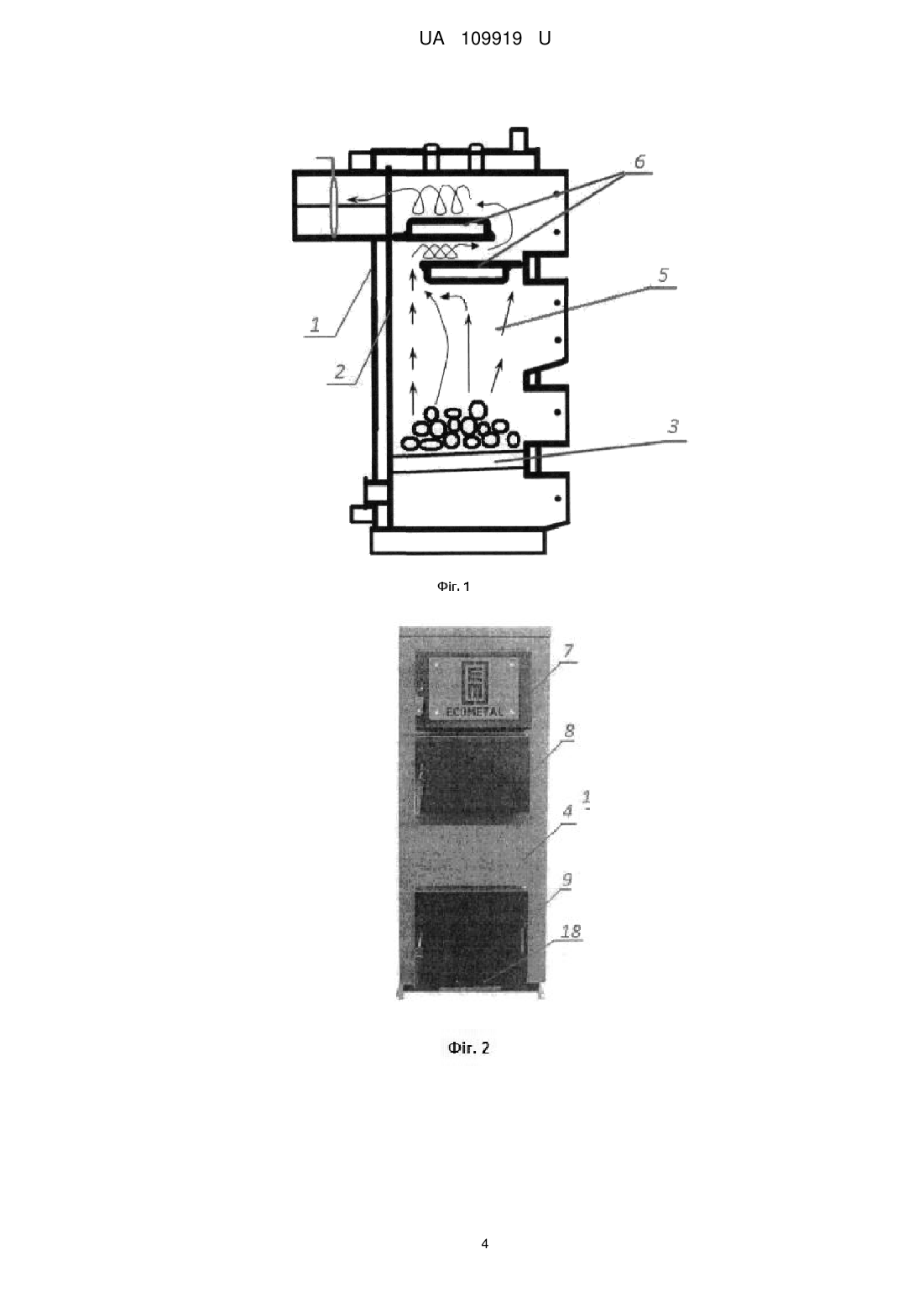

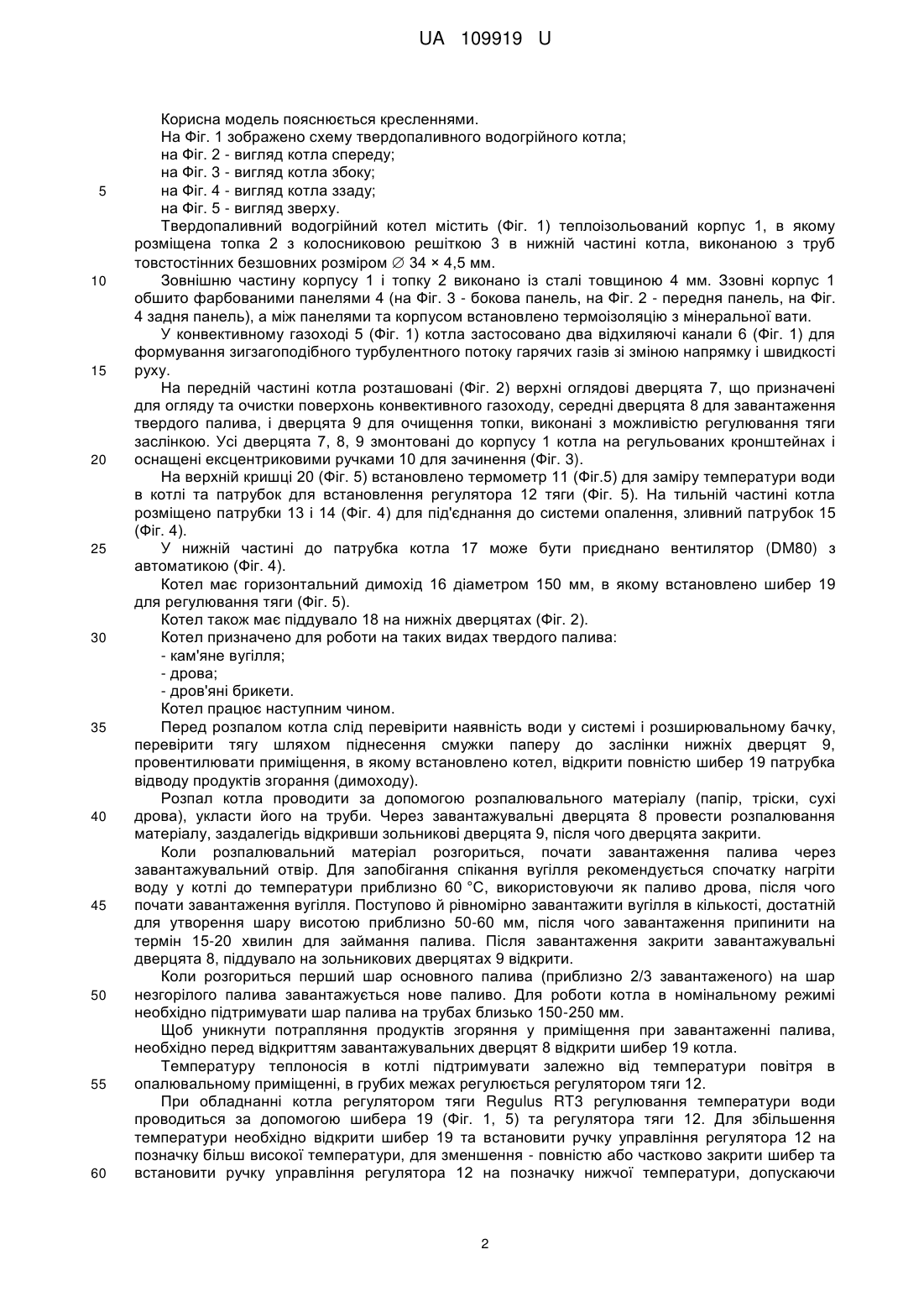

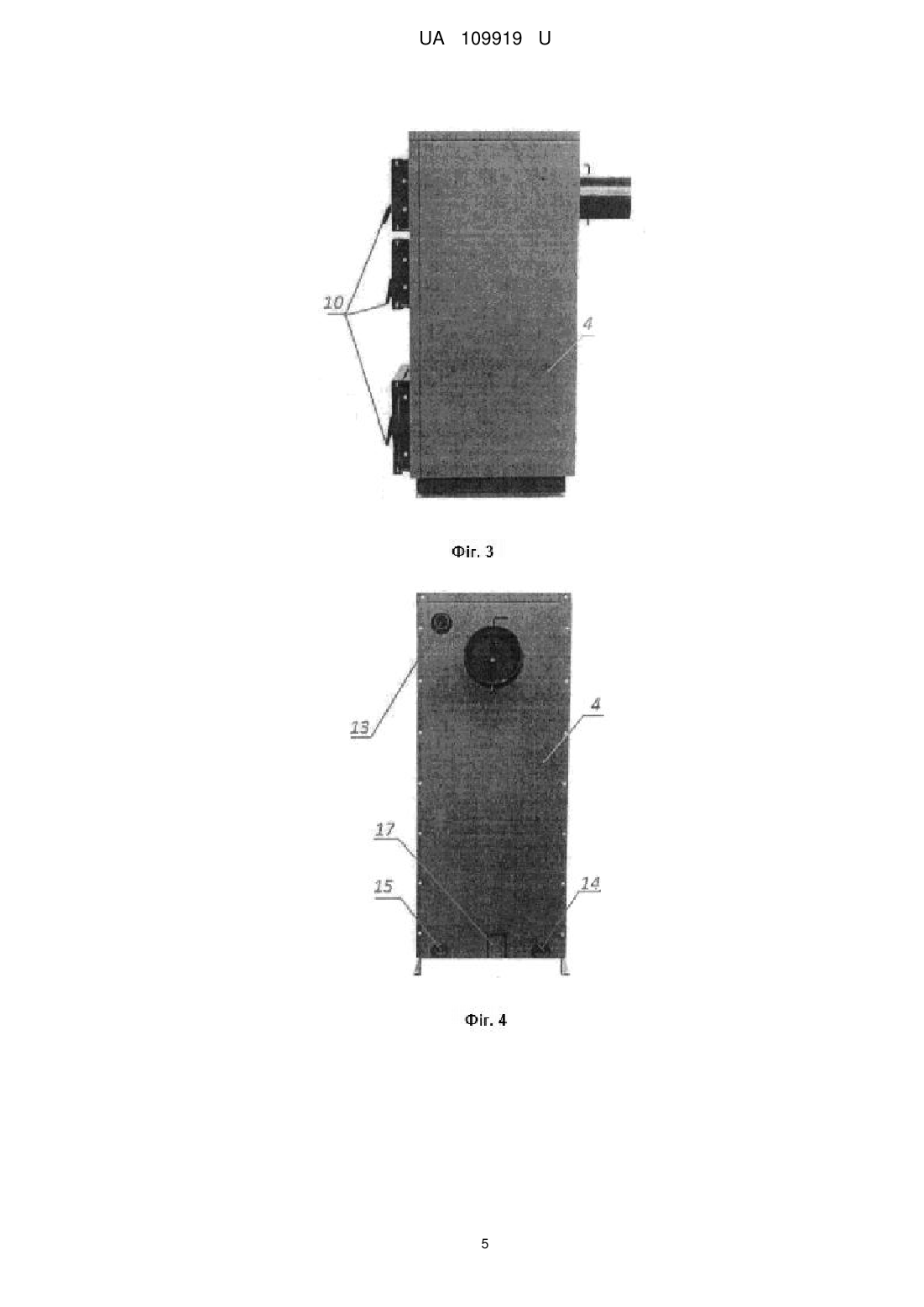

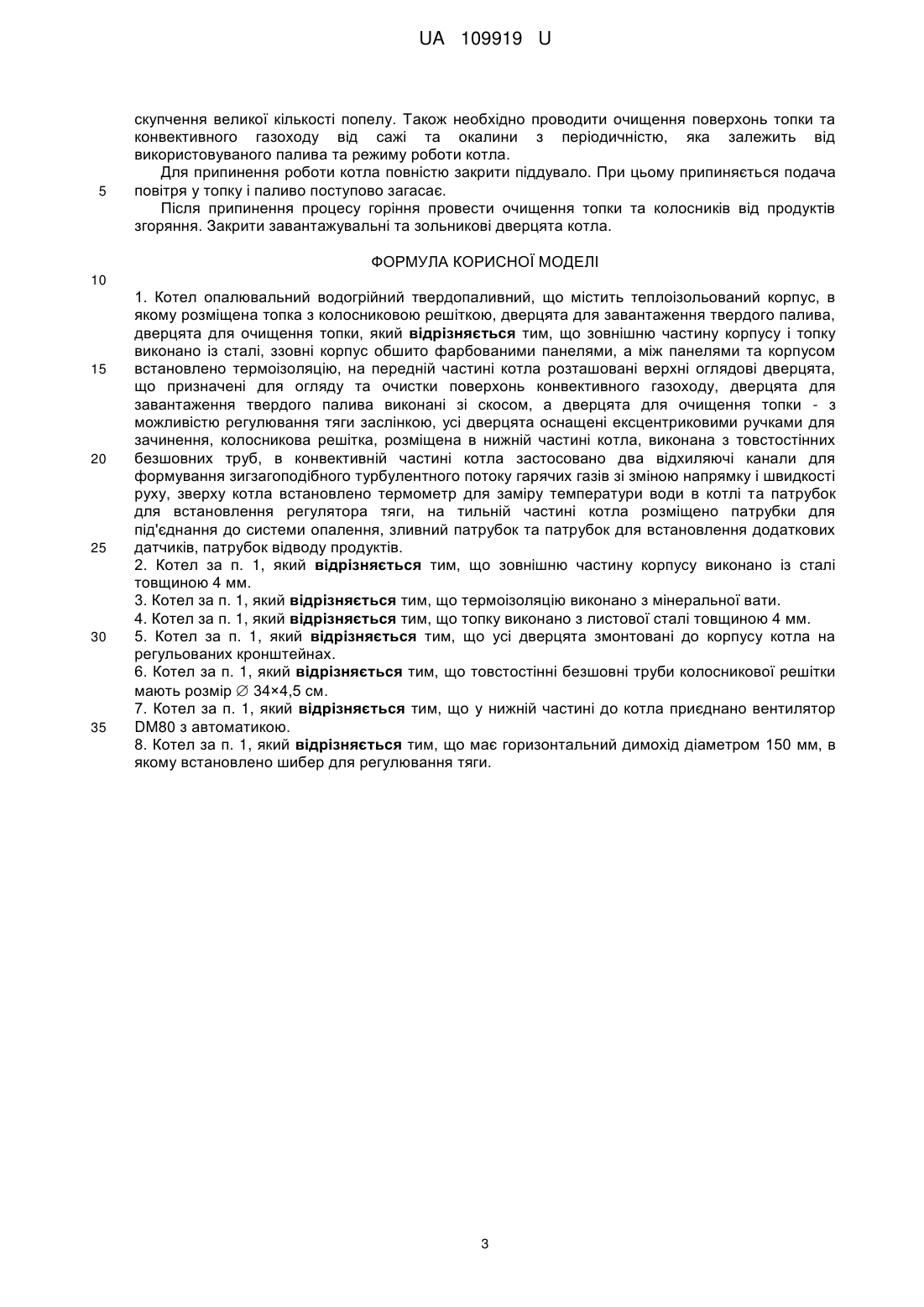

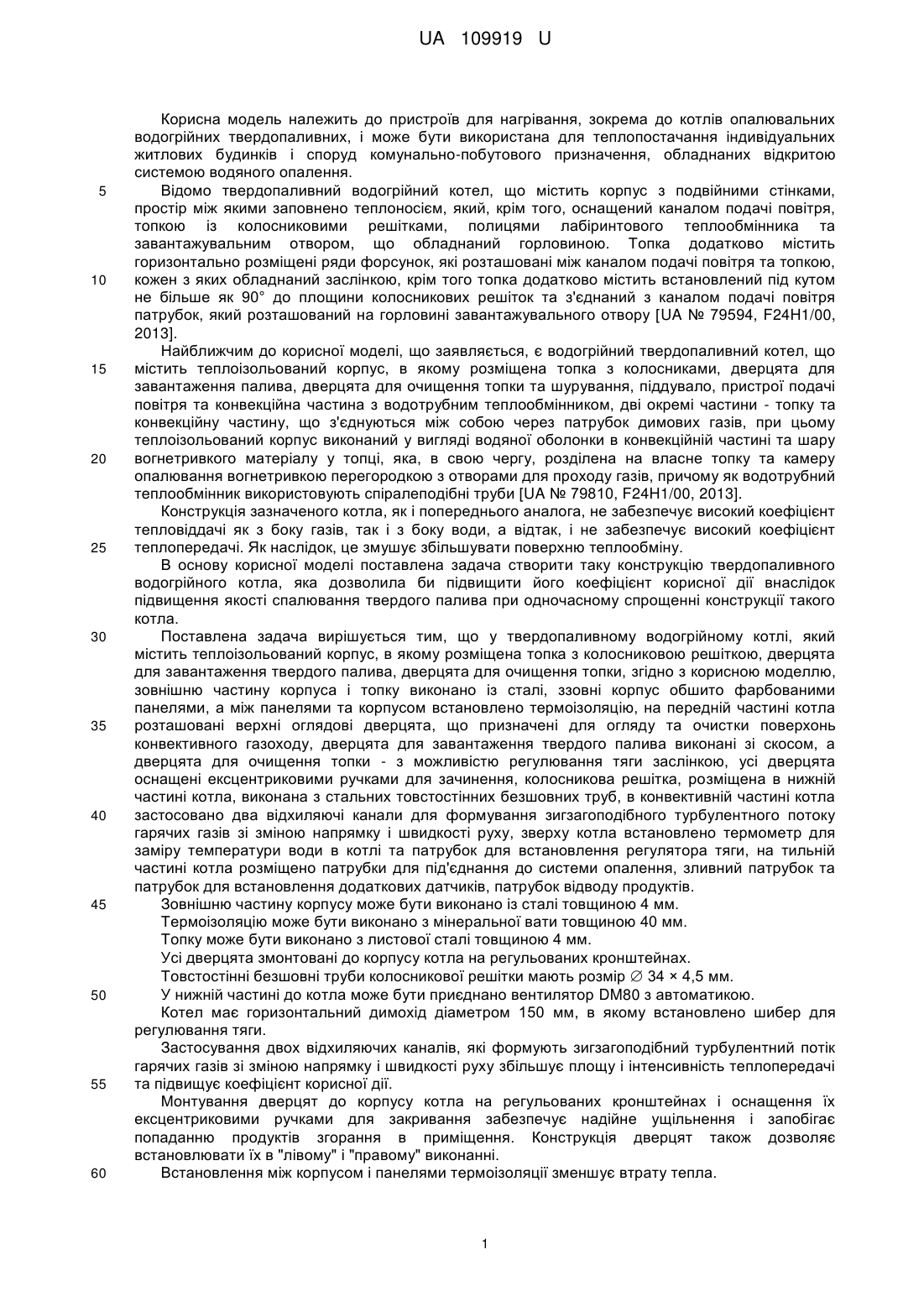

Реферат: Котел опалювальний водогрійний твердопаливний містить теплоізольований корпус, в якому розміщена топка з колосниковою решіткою, дверцята для завантаження твердого палива, дверцята для очищення топки. Зовнішню частину корпусу і топку виконано із сталі, ззовні корпус обшито фарбованими панелями, а між панелями та корпусом встановлено термоізоляцію. На передній частині котла розташовані верхні оглядові дверцята, що призначені для огляду та очистки поверхонь конвективного газоходу. Дверцята для завантаження твердого палива виконані зі скосом, а дверцята для очищення топки - з можливістю регулювання тяги заслінкою, усі дверцята оснащені ексцентриковими ручками для зачинення. Колосникова решітка, розміщена в нижній частині котла, виконана з товстостінних безшовних труб. В конвективній частині котла застосовано два відхиляючі канали для формування зигзагоподібного турбулентного потоку гарячих газів зі зміною напрямку і швидкості руху. Зверху котла встановлено термометр для заміру температури води в котлі та патрубок для встановлення регулятора тяги. На тильній частині котла розміщено патрубки для під'єднання до системи опалення, зливний патрубок та патрубок для встановлення додаткових датчиків, патрубок відводу продуктів. UA 109919 U (54) КОТЕЛ ОПАЛЮВАЛЬНИЙ ВОДОГРІЙНИЙ ТВЕРДОПАЛИВНИЙ UA 109919 U UA 109919 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для нагрівання, зокрема до котлів опалювальних водогрійних твердопаливних, і може бути використана для теплопостачання індивідуальних житлових будинків і споруд комунально-побутового призначення, обладнаних відкритою системою водяного опалення. Відомо твердопаливний водогрійний котел, що містить корпус з подвійними стінками, простір між якими заповнено теплоносієм, який, крім того, оснащений каналом подачі повітря, топкою із колосниковими решітками, полицями лабіринтового теплообмінника та завантажувальним отвором, що обладнаний горловиною. Топка додатково містить горизонтально розміщені ряди форсунок, які розташовані між каналом подачі повітря та топкою, кожен з яких обладнаний заслінкою, крім того топка додатково містить встановлений під кутом не більше як 90° до площини колосникових решіток та з'єднаний з каналом подачі повітря патрубок, який розташований на горловині завантажувального отвору [UA № 79594, F24H1/00, 2013]. Найближчим до корисної моделі, що заявляється, є водогрійний твердопаливний котел, що містить теплоізольований корпус, в якому розміщена топка з колосниками, дверцята для завантаження палива, дверцята для очищення топки та шурування, піддувало, пристрої подачі повітря та конвекційна частина з водотрубним теплообмінником, дві окремі частини - топку та конвекційну частину, що з'єднуються між собою через патрубок димових газів, при цьому теплоізольований корпус виконаний у вигляді водяної оболонки в конвекційній частині та шару вогнетривкого матеріалу у топці, яка, в свою чергу, розділена на власне топку та камеру опалювання вогнетривкою перегородкою з отворами для проходу газів, причому як водотрубний теплообмінник використовують спіралеподібні труби [UA № 79810, F24H1/00, 2013]. Конструкція зазначеного котла, як і попереднього аналога, не забезпечує високий коефіцієнт тепловіддачі як з боку газів, так і з боку води, а відтак, і не забезпечує високий коефіцієнт теплопередачі. Як наслідок, це змушує збільшувати поверхню теплообміну. В основу корисної моделі поставлена задача створити таку конструкцію твердопаливного водогрійного котла, яка дозволила би підвищити його коефіцієнт корисної дії внаслідок підвищення якості спалювання твердого палива при одночасному спрощенні конструкції такого котла. Поставлена задача вирішується тим, що у твердопаливному водогрійному котлі, який містить теплоізольований корпус, в якому розміщена топка з колосниковою решіткою, дверцята для завантаження твердого палива, дверцята для очищення топки, згідно з корисною моделлю, зовнішню частину корпуса і топку виконано із сталі, ззовні корпус обшито фарбованими панелями, а між панелями та корпусом встановлено термоізоляцію, на передній частині котла розташовані верхні оглядові дверцята, що призначені для огляду та очистки поверхонь конвективного газоходу, дверцята для завантаження твердого палива виконані зі скосом, а дверцята для очищення топки - з можливістю регулювання тяги заслінкою, усі дверцята оснащені ексцентриковими ручками для зачинення, колосникова решітка, розміщена в нижній частині котла, виконана з стальних товстостінних безшовних труб, в конвективній частині котла застосовано два відхиляючі канали для формування зигзагоподібного турбулентного потоку гарячих газів зі зміною напрямку і швидкості руху, зверху котла встановлено термометр для заміру температури води в котлі та патрубок для встановлення регулятора тяги, на тильній частині котла розміщено патрубки для під'єднання до системи опалення, зливний патрубок та патрубок для встановлення додаткових датчиків, патрубок відводу продуктів. Зовнішню частину корпусу може бути виконано із сталі товщиною 4 мм. Термоізоляцію може бути виконано з мінеральної вати товщиною 40 мм. Топку може бути виконано з листової сталі товщиною 4 мм. Усі дверцята змонтовані до корпусу котла на регульованих кронштейнах. Товстостінні безшовні труби колосникової решітки мають розмір  34 × 4,5 мм. У нижній частині до котла може бути приєднано вентилятор DM80 з автоматикою. Котел має горизонтальний димохід діаметром 150 мм, в якому встановлено шибер для регулювання тяги. Застосування двох відхиляючих каналів, які формують зигзагоподібний турбулентний потік гарячих газів зі зміною напрямку і швидкості руху збільшує площу і інтенсивність теплопередачі та підвищує коефіцієнт корисної дії. Монтування дверцят до корпусу котла на регульованих кронштейнах і оснащення їх ексцентриковими ручками для закривання забезпечує надійне ущільнення і запобігає попаданню продуктів згорання в приміщення. Конструкція дверцят також дозволяє встановлювати їх в "лівому" і "правому" виконанні. Встановлення між корпусом і панелями термоізоляції зменшує втрату тепла. 1 UA 109919 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель пояснюється кресленнями. На Фіг. 1 зображено схему твердопаливного водогрійного котла; на Фіг. 2 - вигляд котла спереду; на Фіг. 3 - вигляд котла збоку; на Фіг. 4 - вигляд котла ззаду; на Фіг. 5 - вигляд зверху. Твердопаливний водогрійний котел містить (Фіг. 1) теплоізольований корпус 1, в якому розміщена топка 2 з колосниковою решіткою 3 в нижній частині котла, виконаною з труб товстостінних безшовних розміром  34 × 4,5 мм. Зовнішню частину корпусу 1 і топку 2 виконано із сталі товщиною 4 мм. Ззовні корпус 1 обшито фарбованими панелями 4 (на Фіг. 3 - бокова панель, на Фіг. 2 - передня панель, на Фіг. 4 задня панель), а між панелями та корпусом встановлено термоізоляцію з мінеральної вати. У конвективному газоході 5 (Фіг. 1) котла застосовано два відхиляючі канали 6 (Фіг. 1) для формування зигзагоподібного турбулентного потоку гарячих газів зі зміною напрямку і швидкості руху. На передній частині котла розташовані (Фіг. 2) верхні оглядові дверцята 7, що призначені для огляду та очистки поверхонь конвективного газоходу, середні дверцята 8 для завантаження твердого палива, і дверцята 9 для очищення топки, виконані з можливістю регулювання тяги заслінкою. Усі дверцята 7, 8, 9 змонтовані до корпусу 1 котла на регульованих кронштейнах і оснащені ексцентриковими ручками 10 для зачинення (Фіг. 3). На верхній кришці 20 (Фіг. 5) встановлено термометр 11 (Фіг.5) для заміру температури води в котлі та патрубок для встановлення регулятора 12 тяги (Фіг. 5). На тильній частині котла розміщено патрубки 13 і 14 (Фіг. 4) для під'єднання до системи опалення, зливний патрубок 15 (Фіг. 4). У нижній частині до патрубка котла 17 може бути приєднано вентилятор (DM80) з автоматикою (Фіг. 4). Котел має горизонтальний димохід 16 діаметром 150 мм, в якому встановлено шибер 19 для регулювання тяги (Фіг. 5). Котел також має піддувало 18 на нижніх дверцятах (Фіг. 2). Котел призначено для роботи на таких видах твердого палива: - кам'яне вугілля; - дрова; - дров'яні брикети. Котел працює наступним чином. Перед розпалом котла слід перевірити наявність води у системі і розширювальному бачку, перевірити тягу шляхом піднесення смужки паперу до заслінки нижніх дверцят 9, провентилювати приміщення, в якому встановлено котел, відкрити повністю шибер 19 патрубка відводу продуктів згорання (димоходу). Розпал котла проводити за допомогою розпалювального матеріалу (папір, тріски, сухі дрова), укласти його на труби. Через завантажувальні дверцята 8 провести розпалювання матеріалу, заздалегідь відкривши зольникові дверцята 9, після чого дверцята закрити. Коли розпалювальний матеріал розгориться, почати завантаження палива через завантажувальний отвір. Для запобігання спікання вугілля рекомендується спочатку нагріти воду у котлі до температури приблизно 60 °C, використовуючи як паливо дрова, після чого почати завантаження вугілля. Поступово й рівномірно завантажити вугілля в кількості, достатній для утворення шару висотою приблизно 50-60 мм, після чого завантаження припинити на термін 15-20 хвилин для займання палива. Після завантаження закрити завантажувальні дверцята 8, піддувало на зольникових дверцятах 9 відкрити. Коли розгориться перший шар основного палива (приблизно 2/3 завантаженого) на шар незгорілого палива завантажується нове паливо. Для роботи котла в номінальному режимі необхідно підтримувати шар палива на трубах близько 150-250 мм. Щоб уникнути потрапляння продуктів згоряння у приміщення при завантаженні палива, необхідно перед відкриттям завантажувальних дверцят 8 відкрити шибер 19 котла. Температуру теплоносія в котлі підтримувати залежно від температури повітря в опалювальному приміщенні, в грубих межах регулюється регулятором тяги 12. При обладнанні котла регулятором тяги Regulus RT3 регулювання температури води проводиться за допомогою шибера 19 (Фіг. 1, 5) та регулятора тяги 12. Для збільшення температури необхідно відкрити шибер 19 та встановити ручку управління регулятора 12 на позначку більш високої температури, для зменшення - повністю або частково закрити шибер та встановити ручку управління регулятора 12 на позначку нижчої температури, допускаючи 2 UA 109919 U 5 скупчення великої кількості попелу. Також необхідно проводити очищення поверхонь топки та конвективного газоходу від сажі та окалини з періодичністю, яка залежить від використовуваного палива та режиму роботи котла. Для припинення роботи котла повністю закрити піддувало. При цьому припиняється подача повітря у топку і паливо поступово загасає. Після припинення процесу горіння провести очищення топки та колосників від продуктів згоряння. Закрити завантажувальні та зольникові дверцята котла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 1. Котел опалювальний водогрійний твердопаливний, що містить теплоізольований корпус, в якому розміщена топка з колосниковою решіткою, дверцята для завантаження твердого палива, дверцята для очищення топки, який відрізняється тим, що зовнішню частину корпусу і топку виконано із сталі, ззовні корпус обшито фарбованими панелями, а між панелями та корпусом встановлено термоізоляцію, на передній частині котла розташовані верхні оглядові дверцята, що призначені для огляду та очистки поверхонь конвективного газоходу, дверцята для завантаження твердого палива виконані зі скосом, а дверцята для очищення топки - з можливістю регулювання тяги заслінкою, усі дверцята оснащені ексцентриковими ручками для зачинення, колосникова решітка, розміщена в нижній частині котла, виконана з товстостінних безшовних труб, в конвективній частині котла застосовано два відхиляючі канали для формування зигзагоподібного турбулентного потоку гарячих газів зі зміною напрямку і швидкості руху, зверху котла встановлено термометр для заміру температури води в котлі та патрубок для встановлення регулятора тяги, на тильній частині котла розміщено патрубки для під'єднання до системи опалення, зливний патрубок та патрубок для встановлення додаткових датчиків, патрубок відводу продуктів. 2. Котел за п. 1, який відрізняється тим, що зовнішню частину корпусу виконано із сталі товщиною 4 мм. 3. Котел за п. 1, який відрізняється тим, що термоізоляцію виконано з мінеральної вати. 4. Котел за п. 1, який відрізняється тим, що топку виконано з листової сталі товщиною 4 мм. 5. Котел за п. 1, який відрізняється тим, що усі дверцята змонтовані до корпусу котла на регульованих кронштейнах. 6. Котел за п. 1, який відрізняється тим, що товстостінні безшовні труби колосникової решітки мають розмір  34×4,5 см. 7. Котел за п. 1, який відрізняється тим, що у нижній частині до котла приєднано вентилятор DM80 з автоматикою. 8. Котел за п. 1, який відрізняється тим, що має горизонтальний димохід діаметром 150 мм, в якому встановлено шибер для регулювання тяги. 3 UA 109919 U 4 UA 109919 U 5 UA 109919 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
