Номер патенту: 109921

Опубліковано: 12.09.2016

Автори: Пархомець Ігор Петрович, Оксак Валерій Віталійович

Завантажити PDF файл.

Формула / Реферат

Кабель волоконно-оптичний, який містить центральну трубку з оптичними волокнами і гідрофобним наповнювачем, силовий елемент і полімерну оболонку, накладену методом екструзії, який відрізняється тим, що значення діаметра центральної трубки знаходиться в інтервалі від 1,6 до 10,5 мм, при цьому центральну трубку виконано у вигляді циліндричної полімерної трубки, при цьому значення радіальної товщини центральної трубки знаходиться в інтервалі від 10 до 22 % від діаметра центральної трубки.

Текст

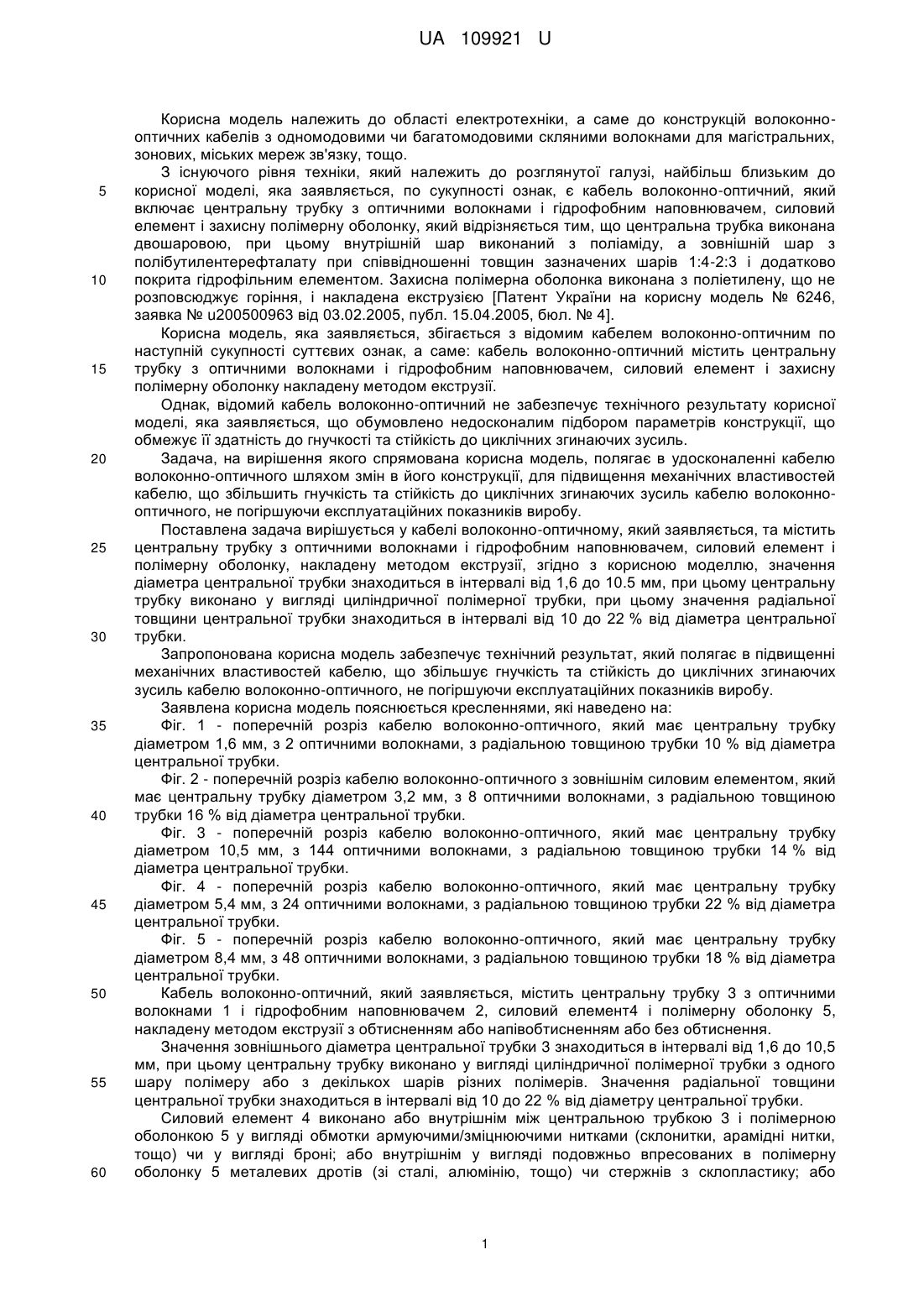

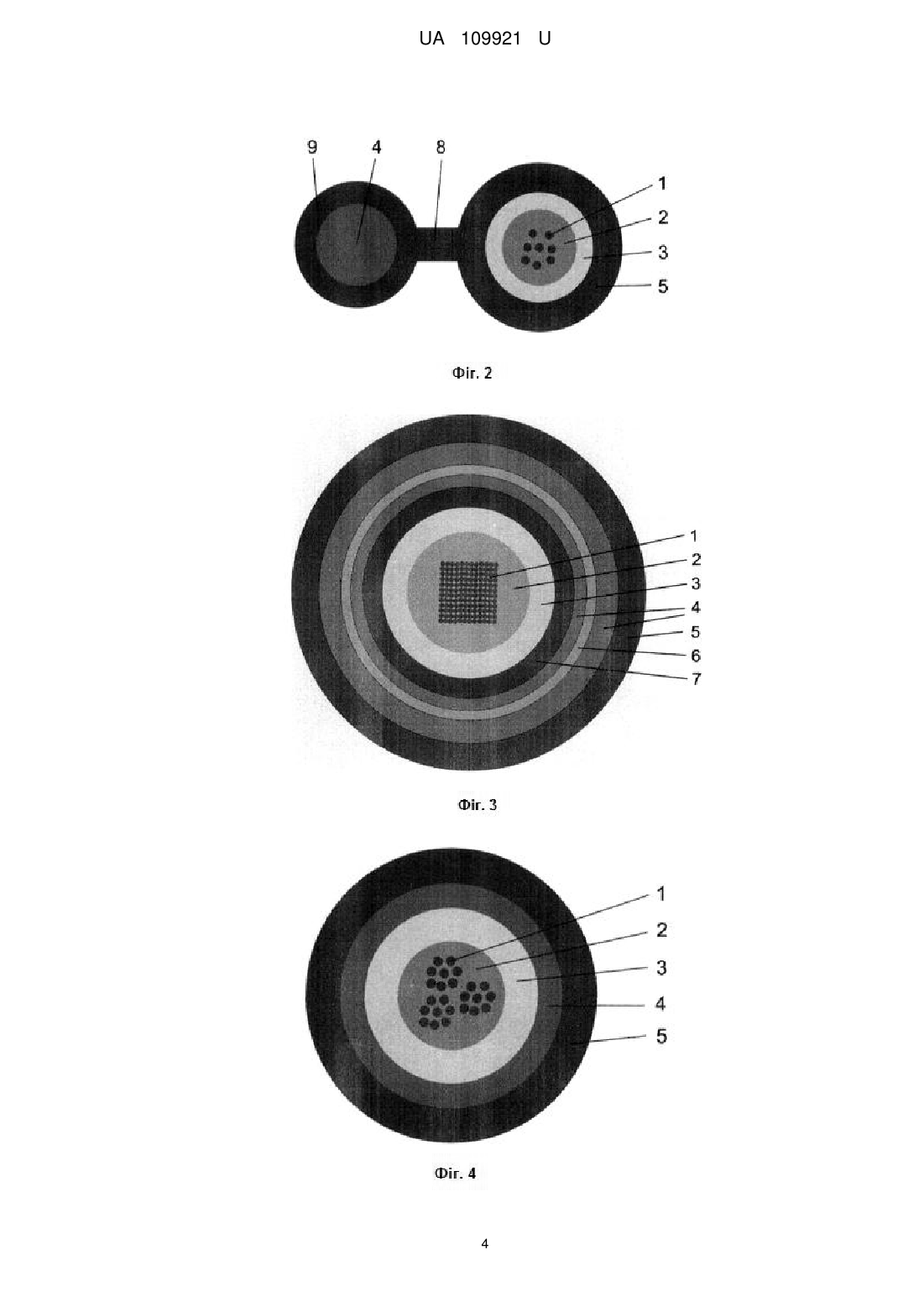

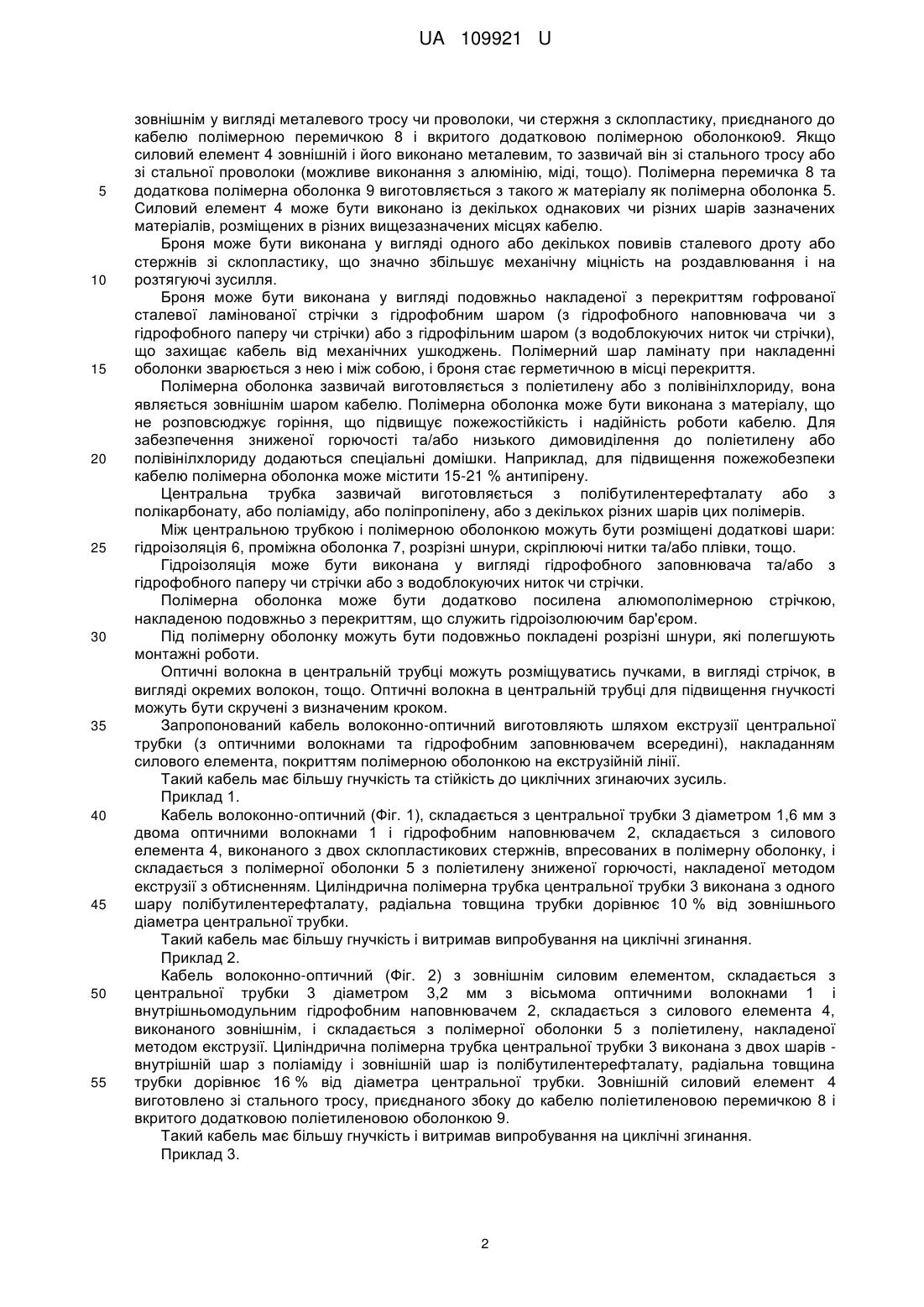

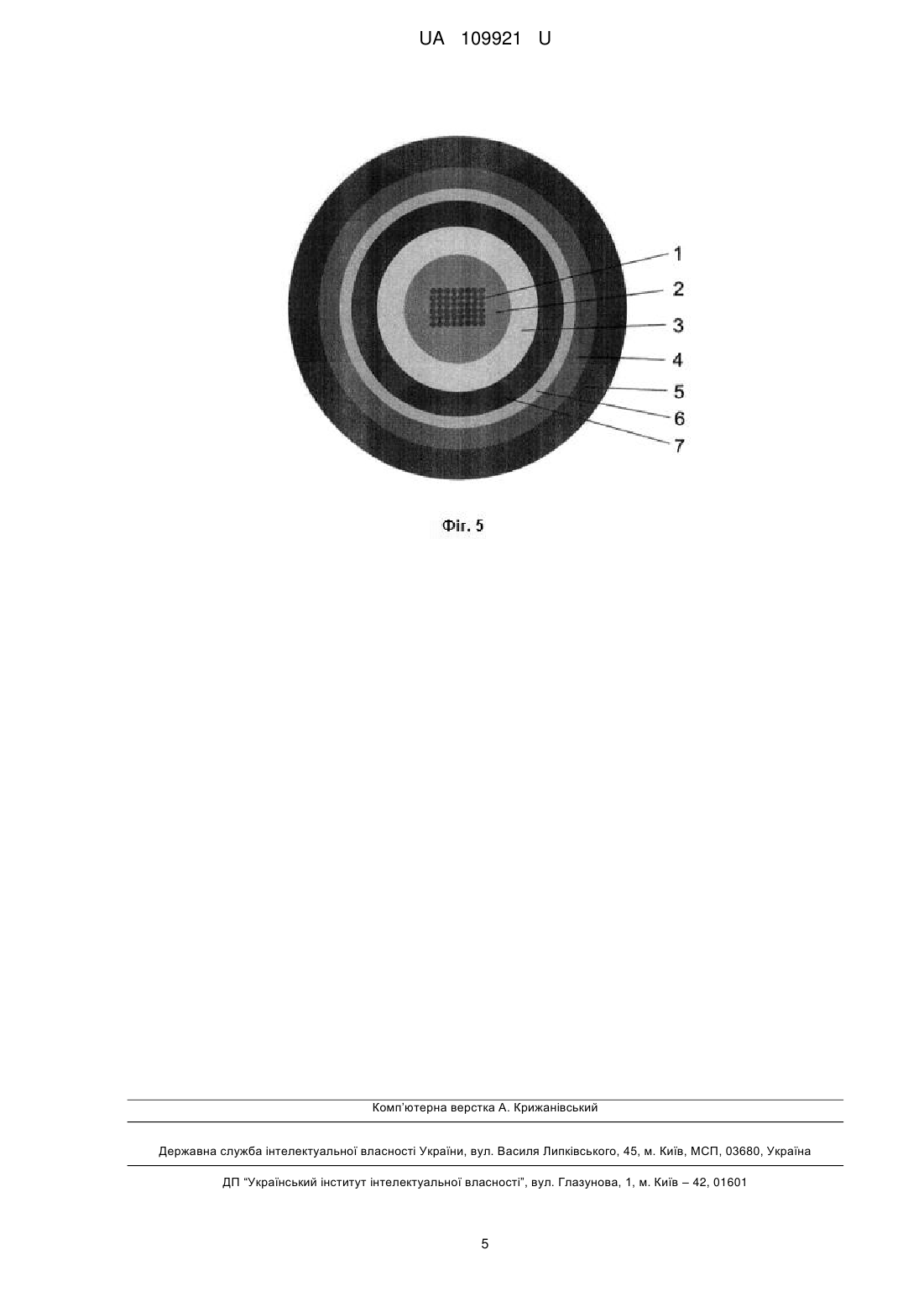

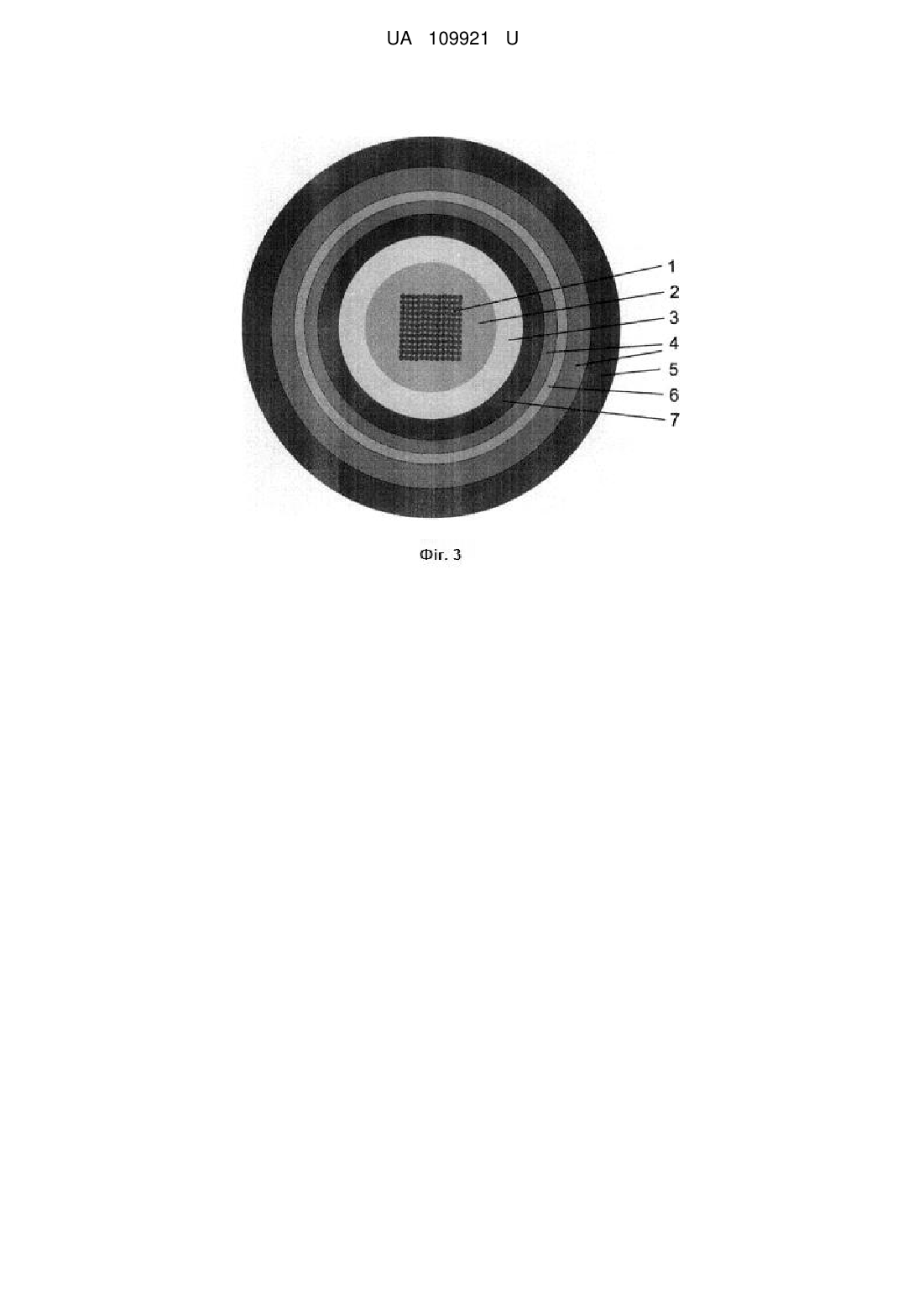

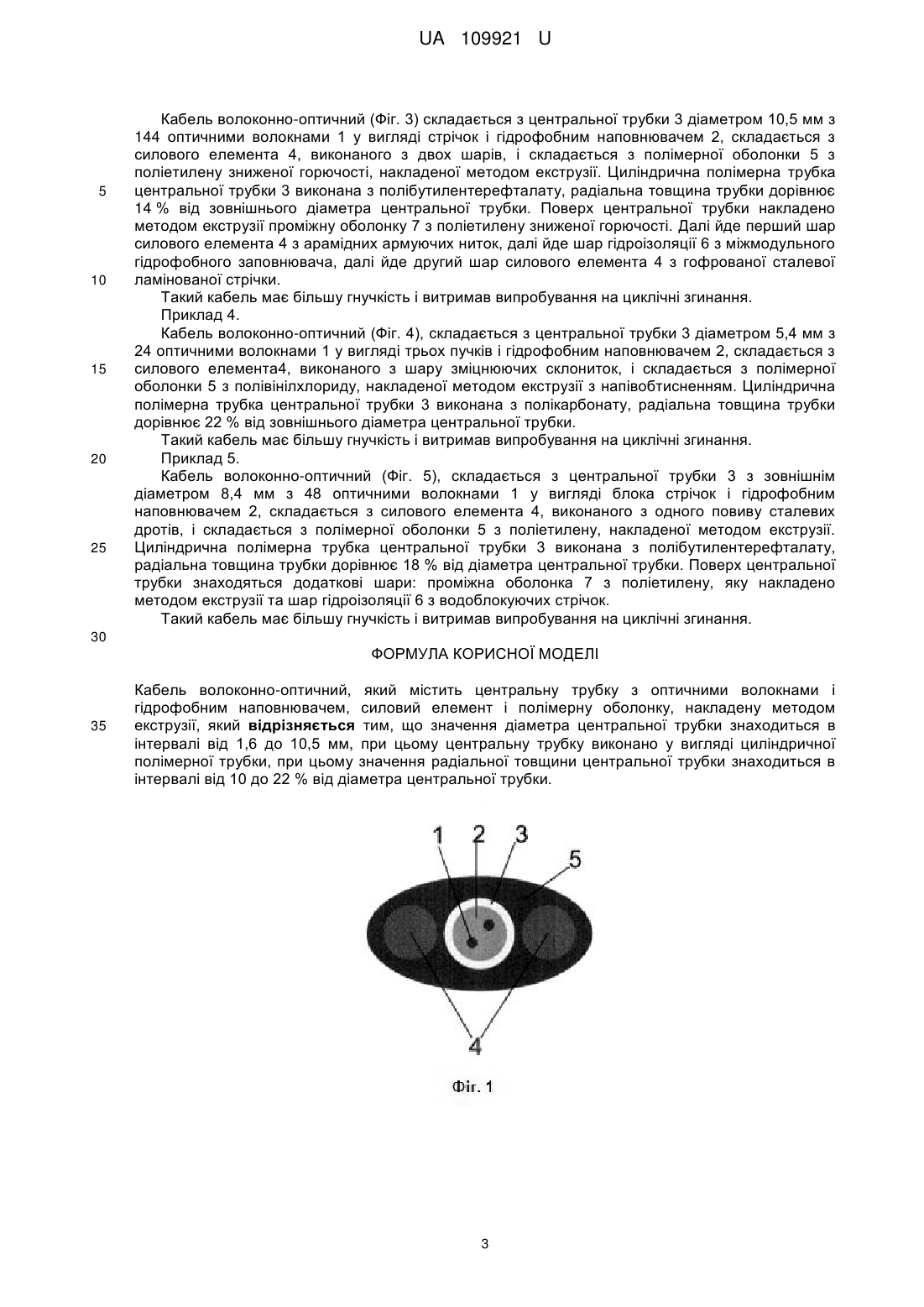

Реферат: Кабель волоконно-оптичний містить центральну трубку з оптичними волокнами і гідрофобним наповнювачем, силовий елемент і полімерну оболонку, накладену методом екструзії. Значення діаметра центральної трубки знаходиться в інтервалі від 1,6 до 10,5 мм, при цьому центральну трубку виконано у вигляді циліндричної полімерної трубки, при цьому значення радіальної товщини центральної трубки знаходиться в інтервалі від 10 до 22 % від діаметра центральної трубки. UA 109921 U (12) UA 109921 U UA 109921 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, а саме до конструкцій волоконнооптичних кабелів з одномодовими чи багатомодовими скляними волокнами для магістральних, зонових, міських мереж зв'язку, тощо. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є кабель волоконно-оптичний, який включає центральну трубку з оптичними волокнами і гідрофобним наповнювачем, силовий елемент і захисну полімерну оболонку, який відрізняється тим, що центральна трубка виконана двошаровою, при цьому внутрішній шар виконаний з поліаміду, а зовнішній шар з полібутилентерефталату при співвідношенні товщин зазначених шарів 1:4-2:3 і додатково покрита гідрофільним елементом. Захисна полімерна оболонка виконана з поліетилену, що не розповсюджує горіння, і накладена екструзією [Патент України на корисну модель № 6246, заявка № u200500963 від 03.02.2005, публ. 15.04.2005, бюл. № 4]. Корисна модель, яка заявляється, збігається з відомим кабелем волоконно-оптичним по наступній сукупності суттєвих ознак, а саме: кабель волоконно-оптичний містить центральну трубку з оптичними волокнами і гідрофобним наповнювачем, силовий елемент і захисну полімерну оболонку накладену методом екструзії. Однак, відомий кабель волоконно-оптичний не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено недосконалим підбором параметрів конструкції, що обмежує її здатність до гнучкості та стійкість до циклічних згинаючих зусиль. Задача, на вирішення якого спрямована корисна модель, полягає в удосконаленні кабелю волоконно-оптичного шляхом змін в його конструкції, для підвищення механічних властивостей кабелю, що збільшить гнучкість та стійкість до циклічних згинаючих зусиль кабелю волоконнооптичного, не погіршуючи експлуатаційних показників виробу. Поставлена задача вирішується у кабелі волоконно-оптичному, який заявляється, та містить центральну трубку з оптичними волокнами і гідрофобним наповнювачем, силовий елемент і полімерну оболонку, накладену методом екструзії, згідно з корисною моделлю, значення діаметра центральної трубки знаходиться в інтервалі від 1,6 до 10.5 мм, при цьому центральну трубку виконано у вигляді циліндричної полімерної трубки, при цьому значення радіальної товщини центральної трубки знаходиться в інтервалі від 10 до 22 % від діаметра центральної трубки. Запропонована корисна модель забезпечує технічний результат, який полягає в підвищенні механічних властивостей кабелю, що збільшує гнучкість та стійкість до циклічних згинаючих зусиль кабелю волоконно-оптичного, не погіршуючи експлуатаційних показників виробу. Заявлена корисна модель пояснюється кресленнями, які наведено на: Фіг. 1 - поперечній розріз кабелю волоконно-оптичного, який має центральну трубку діаметром 1,6 мм, з 2 оптичними волокнами, з радіальною товщиною трубки 10 % від діаметра центральної трубки. Фіг. 2 - поперечній розріз кабелю волоконно-оптичного з зовнішнім силовим елементом, який має центральну трубку діаметром 3,2 мм, з 8 оптичними волокнами, з радіальною товщиною трубки 16 % від діаметра центральної трубки. Фіг. 3 - поперечній розріз кабелю волоконно-оптичного, який має центральну трубку діаметром 10,5 мм, з 144 оптичними волокнами, з радіальною товщиною трубки 14 % від діаметра центральної трубки. Фіг. 4 - поперечній розріз кабелю волоконно-оптичного, який має центральну трубку діаметром 5,4 мм, з 24 оптичними волокнами, з радіальною товщиною трубки 22 % від діаметра центральної трубки. Фіг. 5 - поперечній розріз кабелю волоконно-оптичного, який має центральну трубку діаметром 8,4 мм, з 48 оптичними волокнами, з радіальною товщиною трубки 18 % від діаметра центральної трубки. Кабель волоконно-оптичний, який заявляється, містить центральну трубку 3 з оптичними волокнами 1 і гідрофобним наповнювачем 2, силовий елемент4 і полімерну оболонку 5, накладену методом екструзії з обтисненням або напівобтисненням або без обтиснення. Значення зовнішнього діаметра центральної трубки 3 знаходиться в інтервалі від 1,6 до 10,5 мм, при цьому центральну трубку виконано у вигляді циліндричної полімерної трубки з одного шару полімеру або з декількох шарів різних полімерів. Значення радіальної товщини центральної трубки знаходиться в інтервалі від 10 до 22 % від діаметру центральної трубки. Силовий елемент 4 виконано або внутрішнім між центральною трубкою 3 і полімерною оболонкою 5 у вигляді обмотки армуючими/зміцнюючими нитками (склонитки, арамідні нитки, тощо) чи у вигляді броні; або внутрішнім у вигляді подовжньо впресованих в полімерну оболонку 5 металевих дротів (зі сталі, алюмінію, тощо) чи стержнів з склопластику; або 1 UA 109921 U 5 10 15 20 25 30 35 40 45 50 55 зовнішнім у вигляді металевого тросу чи проволоки, чи стержня з склопластику, приєднаного до кабелю полімерною перемичкою 8 і вкритого додатковою полімерною оболонкою9. Якщо силовий елемент 4 зовнішній і його виконано металевим, то зазвичай він зі стального тросу або зі стальної проволоки (можливе виконання з алюмінію, міді, тощо). Полімерна перемичка 8 та додаткова полімерна оболонка 9 виготовляється з такого ж матеріалу як полімерна оболонка 5. Силовий елемент 4 може бути виконано із декількох однакових чи різних шарів зазначених матеріалів, розміщених в різних вищезазначених місцях кабелю. Броня може бути виконана у вигляді одного або декількох повивів сталевого дроту або стержнів зі склопластику, що значно збільшує механічну міцність на роздавлювання і на розтягуючі зусилля. Броня може бути виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої ламінованої стрічки з гідрофобним шаром (з гідрофобного наповнювача чи з гідрофобного паперу чи стрічки) або з гідрофільним шаром (з водоблокуючих ниток чи стрічки), що захищає кабель від механічних ушкоджень. Полімерний шар ламінату при накладенні оболонки зварюється з нею і між собою, і броня стає герметичною в місці перекриття. Полімерна оболонка зазвичай виготовляється з поліетилену або з полівінілхлориду, вона являється зовнішнім шаром кабелю. Полімерна оболонка може бути виконана з матеріалу, що не розповсюджує горіння, що підвищує пожежостійкість і надійність роботи кабелю. Для забезпечення зниженої горючості та/або низького димовиділення до поліетилену або полівінілхлориду додаються спеціальні домішки. Наприклад, для підвищення пожежобезпеки кабелю полімерна оболонка може містити 15-21 % антипірену. Центральна трубка зазвичай виготовляється з полібутилентерефталату або з полікарбонату, або поліаміду, або поліпропілену, або з декількох різних шарів цих полімерів. Між центральною трубкою і полімерною оболонкою можуть бути розміщені додаткові шари: гідроізоляція 6, проміжна оболонка 7, розрізні шнури, скріплюючі нитки та/або плівки, тощо. Гідроізоляція може бути виконана у вигляді гідрофобного заповнювача та/або з гідрофобного паперу чи стрічки або з водоблокуючих ниток чи стрічки. Полімерна оболонка може бути додатково посилена алюмополімерною стрічкою, накладеною подовжньо з перекриттям, що служить гідроізолюючим бар'єром. Під полімерну оболонку можуть бути подовжньо покладені розрізні шнури, які полегшують монтажні роботи. Оптичні волокна в центральній трубці можуть розміщуватись пучками, в вигляді стрічок, в вигляді окремих волокон, тощо. Оптичні волокна в центральній трубці для підвищення гнучкості можуть бути скручені з визначеним кроком. Запропонований кабель волоконно-оптичний виготовляють шляхом екструзії центральної трубки (з оптичними волокнами та гідрофобним заповнювачем всередині), накладанням силового елемента, покриттям полімерною оболонкою на екструзійній лінії. Такий кабель має більшу гнучкість та стійкість до циклічних згинаючих зусиль. Приклад 1. Кабель волоконно-оптичний (Фіг. 1), складається з центральної трубки 3 діаметром 1,6 мм з двома оптичними волокнами 1 і гідрофобним наповнювачем 2, складається з силового елемента 4, виконаного з двох склопластикових стержнів, впресованих в полімерну оболонку, і складається з полімерної оболонки 5 з поліетилену зниженої горючості, накладеної методом екструзії з обтисненням. Циліндрична полімерна трубка центральної трубки 3 виконана з одного шару полібутилентерефталату, радіальна товщина трубки дорівнює 10 % від зовнішнього діаметра центральної трубки. Такий кабель має більшу гнучкість і витримав випробування на циклічні згинання. Приклад 2. Кабель волоконно-оптичний (Фіг. 2) з зовнішнім силовим елементом, складається з центральної трубки 3 діаметром 3,2 мм з вісьмома оптичними волокнами 1 і внутрішньомодульним гідрофобним наповнювачем 2, складається з силового елемента 4, виконаного зовнішнім, і складається з полімерної оболонки 5 з поліетилену, накладеної методом екструзії. Циліндрична полімерна трубка центральної трубки 3 виконана з двох шарів внутрішній шар з поліаміду і зовнішній шар із полібутилентерефталату, радіальна товщина трубки дорівнює 16 % від діаметра центральної трубки. Зовнішній силовий елемент 4 виготовлено зі стального тросу, приєднаного збоку до кабелю поліетиленовою перемичкою 8 і вкритого додатковою поліетиленовою оболонкою 9. Такий кабель має більшу гнучкість і витримав випробування на циклічні згинання. Приклад 3. 2 UA 109921 U 5 10 15 20 25 Кабель волоконно-оптичний (Фіг. 3) складається з центральної трубки 3 діаметром 10,5 мм з 144 оптичними волокнами 1 у вигляді стрічок і гідрофобним наповнювачем 2, складається з силового елемента 4, виконаного з двох шарів, і складається з полімерної оболонки 5 з поліетилену зниженої горючості, накладеної методом екструзії. Циліндрична полімерна трубка центральної трубки 3 виконана з полібутилентерефталату, радіальна товщина трубки дорівнює 14 % від зовнішнього діаметра центральної трубки. Поверх центральної трубки накладено методом екструзії проміжну оболонку 7 з поліетилену зниженої горючості. Далі йде перший шар силового елемента 4 з арамідних армуючих ниток, далі йде шар гідроізоляції 6 з міжмодульного гідрофобного заповнювача, далі йде другий шар силового елемента 4 з гофрованої сталевої ламінованої стрічки. Такий кабель має більшу гнучкість і витримав випробування на циклічні згинання. Приклад 4. Кабель волоконно-оптичний (Фіг. 4), складається з центральної трубки 3 діаметром 5,4 мм з 24 оптичними волокнами 1 у вигляді трьох пучків і гідрофобним наповнювачем 2, складається з силового елемента4, виконаного з шару зміцнюючих склониток, і складається з полімерної оболонки 5 з полівінілхлориду, накладеної методом екструзії з напівобтисненням. Циліндрична полімерна трубка центральної трубки 3 виконана з полікарбонату, радіальна товщина трубки дорівнює 22 % від зовнішнього діаметра центральної трубки. Такий кабель має більшу гнучкість і витримав випробування на циклічні згинання. Приклад 5. Кабель волоконно-оптичний (Фіг. 5), складається з центральної трубки 3 з зовнішнім діаметром 8,4 мм з 48 оптичними волокнами 1 у вигляді блока стрічок і гідрофобним наповнювачем 2, складається з силового елемента 4, виконаного з одного повиву сталевих дротів, і складається з полімерної оболонки 5 з поліетилену, накладеної методом екструзії. Циліндрична полімерна трубка центральної трубки 3 виконана з полібутилентерефталату, радіальна товщина трубки дорівнює 18 % від діаметра центральної трубки. Поверх центральної трубки знаходяться додаткові шари: проміжна оболонка 7 з поліетилену, яку накладено методом екструзії та шар гідроізоляції 6 з водоблокуючих стрічок. Такий кабель має більшу гнучкість і витримав випробування на циклічні згинання. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Кабель волоконно-оптичний, який містить центральну трубку з оптичними волокнами і гідрофобним наповнювачем, силовий елемент і полімерну оболонку, накладену методом екструзії, який відрізняється тим, що значення діаметра центральної трубки знаходиться в інтервалі від 1,6 до 10,5 мм, при цьому центральну трубку виконано у вигляді циліндричної полімерної трубки, при цьому значення радіальної товщини центральної трубки знаходиться в інтервалі від 10 до 22 % від діаметра центральної трубки. 3 UA 109921 U 4 UA 109921 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5

Дивитися

Додаткова інформація

МПК / Мітки

МПК: H01B 7/00, G02B 6/44

Мітки: волоконно-оптичний, кабель
