Цифровий телефонний апарат

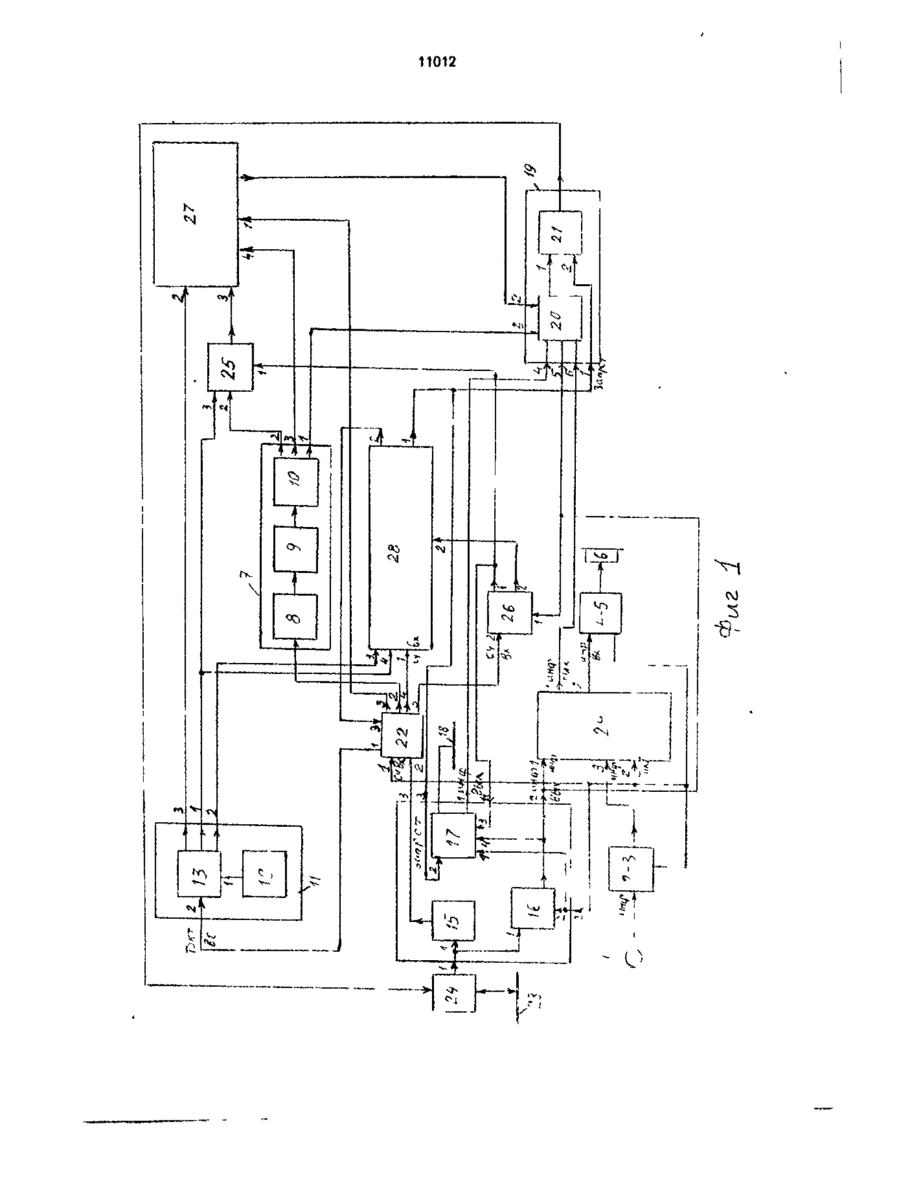

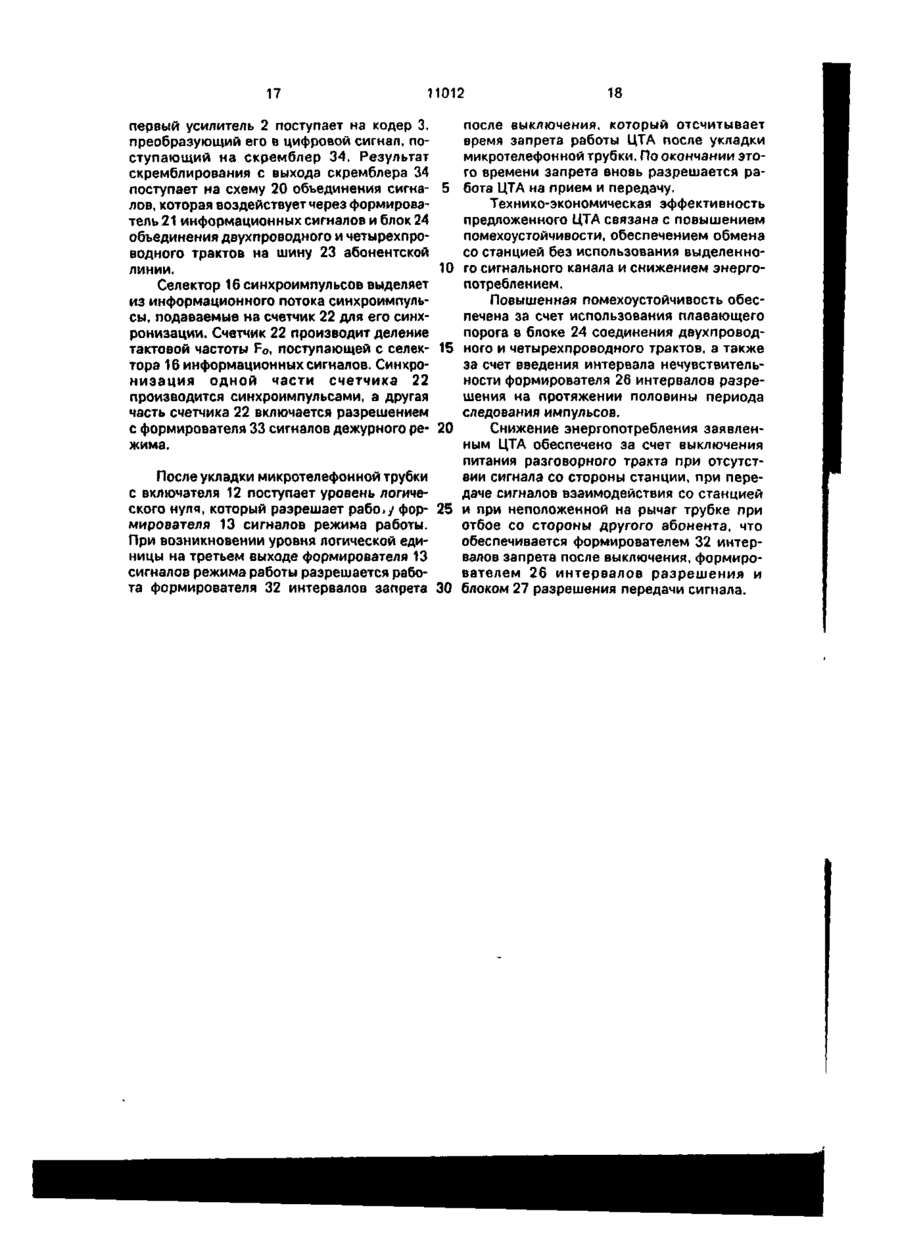

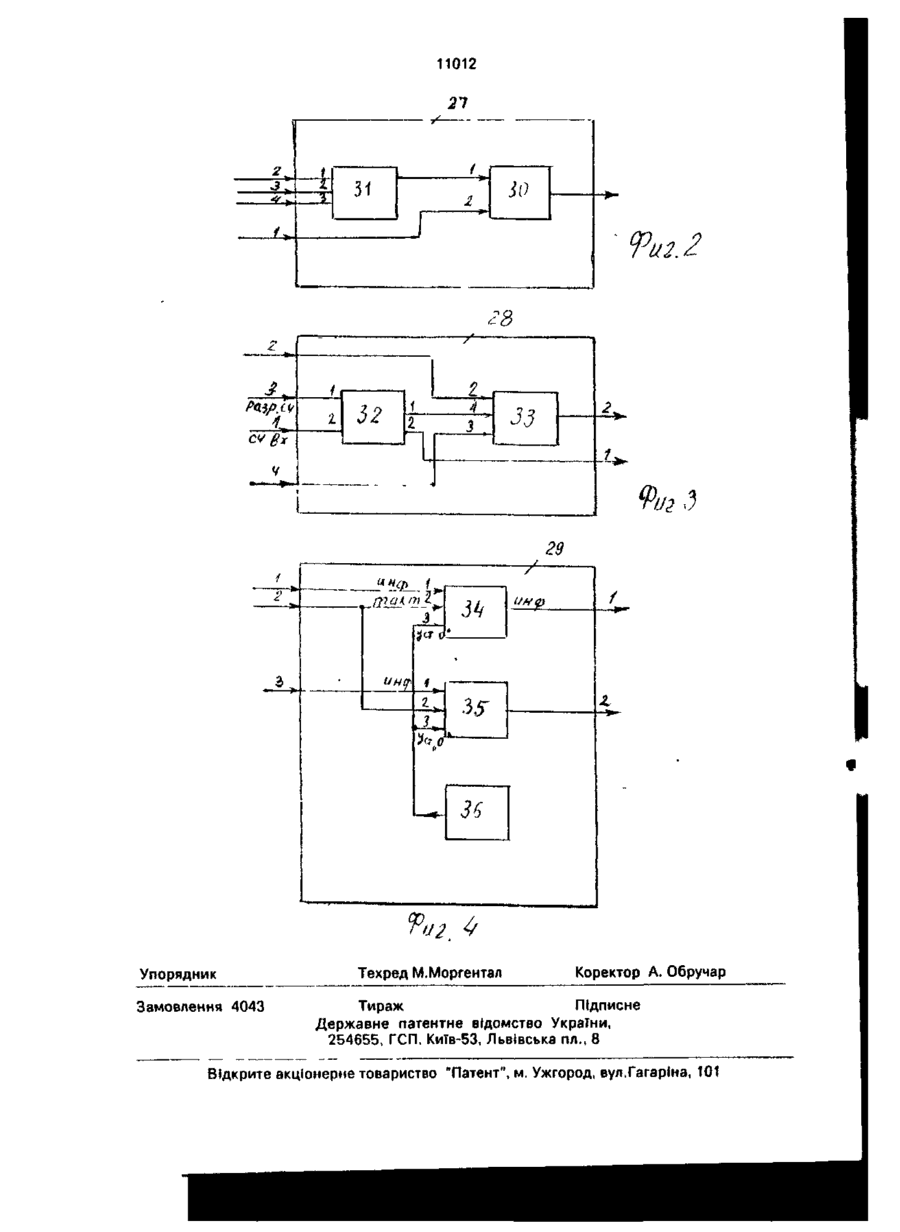

1. Цифровой телефонный аппарат, содержащий микрофон, первый и второй усилители, кодер и декодер, телефон, блок набора номера, выполненный на последовательно соединенных формирователе сигналов набора номера, вход которого является входом блока набора номера, тастатуре и формирователе сигналов кода номера, выходы которого являются выходами блока набора номера, блок управления включением аппарата, выполненный на включателе аппарата, выходом соединенном с первым входом формирователя сигналов режима работы, второй вход и выходы которого являются соответственно тактовым входом и первым, вторым и третьим выходами блока управления включением, блок селекции сигналов, выполненный на селекторе синхроимпульсов и селекторе информационных сигналов, первые входы которых объединены и являются первым входом блока селекции сигналов, и селекторе сигналов передачи, первый вход которого объединен со вторым входом селектора информационных сигналов и является вторым входом блока селекции сигналов, один из выходов селектора сигналов передачи подключен к шине вызова, а другой - является первым информационным выходом блока селекции сигналов, второй и третий его входы являются соответственно входами запрета и третьим и четвертым входами блока селекции сигналов, а его четвертый вход соединен с выходом селектора информационных сигналов и является вторым информационным выходом блока селекции сигналов, а выход селектора синхроимпульсов является третьим выходом блока селекции сигналов, блок обработки сигналов передачи, выполненный на схеме объединения сигналов, выходом подсоединенной к первому входу формирователя информационных сигналов передачи, выход которого является выходом блока обработки сигналов передачи, его второй вход является первым входом блока обработки сигналов передачи и связан с третьим выходом блока селекции сигналов, а входы схемы объединения сигналов являются соответственно вторым, третьим, четвертым, пятым и шестым входами блока обработки сигналов передачи, счетчик и шину сигнала абонентской линии, при этом микрофон через первый усилитель соединен с информационным входом кодера, а декодер через второй усилитель соединен с телефоном, счетчик своим первым выходом соединен с тактовым входом блока управления включением аппарата, своим вторым выходом - со входом блока набора номера, своим первым счетным входом - с кодером, декодером и вторым входом блока селекции сигналов, а вторым входом - с третьим выходом этого же блока, первый информационный выход блока селекции сигналов С > О ю о 11012 подключен к третьему входу блока обработки сигналов передачи, о т л и ч а ю щ и й с я тем, что в него дополнительно введены блок соединения 2-проводного и 4-проводного трактов, формирователь сигналов включения питания и формирователь интервалов разрешения, а также блоки, соответственно, разрешения передачи сигналов, управления режимами работы и скремблирования, при этом вход/выход блока соединения 2-хпроводного и 4-хпроводного трактов подключен к шине сигнала абонентской линии, его сигнальный вход - к выходу блока обработки сигнапов передачи, а выход - к первому входу блока селекции сигналов, выход блока разрешения передачи сигналов подключен ко второму входу блока обработки сигналов передачи, к третьему входу которого подключен первый выход блока набора номера к его четвертому входу- первый информационный выход блока селекции сигналов, к его пятому входу - первый вход формирователя интервалов разрешения, второй информационный выход блока селекции сигналов и первый информационный вход блока скремблирования, к его шестому входу - первый информационный выход блока скремблирования, первый выход блока управления режимами работы соединен с первым входом блока обработки сигналов, а его второй выход - с третьим входом счетчика, остальные выходы которого соединены: третий - с первым входом блока разрешения передачи сигналов, четвертый - с первым входом блока управления режимами работы, а пятый со вторым счетным входом формирователя интервалов разрешения, выходы которого подключены: первый - к четвертому входу блока селекции сигналов и первому входу формирователя сигналов включения питания, а второй - ко второму входу блока управления режимами работы, остальные входы которого соединены: третий - с первым выходом блока управления включением аппарата и третьим входом формирователя сигналов включения питания, четвертый - со вторым выходом блока включения аппарата, третий выход которого соединен со вторым входом блока разрешения передачи сигналов, остальные входы которого связаны: третий - с выходом формирователя сигналов включения питания, а четвертый - с третьим выходом блока набора номера, при этом вто рой тактовый вход блока скремблирования соединен со счетным входом счетчика, вторым входом блока селекции сигналов, кодером и декодером, третий информационный вход блока скремблирования соединен с выходом кодера, а второй выход блока скремблирования сязан со входом декодера. 2. Цифровой телефонный аппарат по п.1, о т л и ч а ю щ и й с я тем, что блок разрешения передачи сигналов содержит формирователь сигналов активности и формирователь сигналов разрешения активности, выход которого подключен к первому входу формирователя сигналов активности, выход которого является выходом блока разрешения передачи сигналов, а второй вход формирователя сигналов активности и первый, второй и третий входы формирователя сигналов разрешения активности являются входами этого блока. 3. Цифровой телефонный аппарат по п.1, о т л и ч а ю щ и й с я тем, что блок управления режимами содержит формирователь интервалов запрета после выключения и формирователь дежурного режима, при этом первый выход формирователя интервалов запрета после выключения подключен к первому входу запрета формирователя дежурного режима, выход которого и второй выход формирователя интервалов запрета после выключения являются выходами блока управления режимами, а входы формирователя интервалов запрета после выключения и второй и третий входы формирователя дежурного режима являются входами этого блока. 4. Цифровой телефонный аппарат по п.1, о т л и ч а ю щ и й с я тем, что блок скремблирования содержит скремблер, дескремблер и блок включения скремблирования, при этом первый вход скремблера является первым информационным входом блока скремблирования, вторые входы скремблера и дескремблера объединены и являются вторым тактовым входом блока скремблирования, входы установки нуля скремблера и дескремблера объединены с выходом блока включения скремблирования, первый вход дескремблера является третьим информационным входом блока скремблирования, а выходы скремблера и дескремблера являются выходами этого блока. 11012 6 соединенных формирователе сигналов наИзобретение относится к технике электбора номера, вход которого является входом рической связи, в частности к цифровым теблока набора номера, тастатуре и формиролефонным аппаратам, и может найти вателе сигналов кода номера, выходы котоприменение на цифровой телефонной сети, в которой любая информация подается на 5 рого являются выходами блока набора номера, блок управления включением аппацифровой телефонный аппарат и исходит от рата, выполненный на включателе аппарата, него только в цифровом виде. выходом соединенном с первым входом Известен цифровой телефонный аппаформирователя сигналов режима работы, рат (далее в тексте - ЦТ А), содержащий микрофон и телефон, между которыми 10 второй вход и выходы которого являются соответственно тактовым входом и первым, включены формирователи информационновторым и третьим выходами блока управлего сигнала, передачи, блок набора номера и ния включением, блок селекции сигналов, формирователь сигнала включения [1]. выполненный на селекторе синхроимпульНедостаток такого ЦТА состоит в значительной сложности процесса его обслужива- 15 сов и селекторе информационных сигналов, первые входы которых объединены и являния и в ограничениях, накладываемых на ются первым входом блока селекции сигнапротокол обмена со станцией. лов, и селекторе сигналов передачи, первый Наиболее близким по своей техничевход которого объединен со вторым входом ской сущности к предложенному техническому решению является ЦТА, содержащий 20 селектора информационных сигналов и является вторым входом блока селекции сигформирователь сигнала включения, подсоеналов, один из выходов селектора сигналов диненный первым входом к элементу вклюпередачи подключен к шине вызова, а дручения, формирователь информационного гой - является первым информационным высигнала передачи, декодер, выход которого соединен через усилитель с телефоном, фор- 25 ходом блока селекции сигналов, второй и мирователь сигналов набора номера, подтретий его входы являются соответственно ключенный выходами к выводам входами запрета и третьим и четвертым вхономеронабирателя, другие выводы которого дами блока селекции сигналов, а его четверсоединены с входами формирователя сигнатый вход соединен с выходом селектора лов кода номера, микрофон, выход которого 30 информационных сигналов и является втосоединен через другой усилитель с инфоррым информационным выходом блока семационным входом кодера, селектор сигналекции сигналов, а выход селектора лов, подключенный первым выходом к узлу синхроимпульсов является третьим выховызова, селектор синхроимпульсов, селекдом блока селекции сигналов, блок обработтор информационного сигнала, схему объе- •35 ки сигналов передачи, выполненный на динения сигналов, счетчик и шину сигнала схеме объединения сигналов, выходом подабонентских линий [2]. соединенной к первому входу формирователя информационных сигналов передачи, Недостаток известного ЦТА состоит в выход которого является выходом блока обнеобходимости использования выделенного сигнального канала для осуществления вза- 40 работки сигналов передачи, его второй вход имодействия со станцией. Он не обеспечиявляется первым входом блока обработки вает работу без излучения помех в сигналов передачи и связан с третьим выхоокружающую среду, а также не обеспечивадом блока селекции сигналов, а входы схемы ет достаточно высокую достоверность приобъединения сигналов являются соответстема и передачи информации. Кроме того, 45 венно вторым, третьим, четвертым, пятым и известный ЦТА не обладает высоким быстшестым входами блока обработки сигналов родействием при малом потреблении энерпередачи, счетчик и шину сигнала абонентгии. ской линии, при этом микрофон через перЗадача, решаемая данным изобретенивый усилитель соединен с информационным ем, заключается в создании ЦТА с повышен- 50 входом кодера, а декодер через второй усиной помехоустойчивостью и низким литель соединен с телефоном, счетчик своим энергопотреблением, осуществляющего обпервым выходом соединен с тактовым вхомен со станцией без использования выдедом блока управления включением аппараленного сигнального канала для та, своим вторым выходом - со входом блока взаимодействия со станцией. 55 набора номера, своим первым счетным вхоЗадача, поставленная а изобретении, дом - с кодером, декодером и вторым вхорешается тем, что в известный ЦТА, содердом блока селекции сигналов, а вторым жащий микрофон, первый и второй усилитевходом - с третьим выходом этого же блока, ли, кодер и декодер, телефон, блок набора первый информационный выход блока сеномера, выполненный на последовательно лекции сигналов подключен к третьему вхо 11012 ду блока обработки сигналов передачи, согласно изобретению, дополнительно введены блок соединения 2-хпроводного и 4-хпроводного трактов, формирователь сигналов включения питания и формирователь 5 интервалов разрешения, а также блоки, соответственно, разрешения передачи сигналов, управления режимами работы и скремблирования. При этом вход/выход блока соединения 2-проводного и 4-провод- 10 ного трактов подключен к шине сигнала абонентской линии, его сигнальный вход - к выходу блока обработки сигналов передачи, а выход - к первому входу блока селекции сигналов, выход блока разрешения переда- 15 чи сигналов подключен ко второму входу блока обработки сигналов передачи, к третьему входу которого подключен первый выход блока набора номера, к его четвертому входу - первый информационный выход 20 блока селекции сигналов, к его пятому входу - первый вход формирователя интервалов разрешения, второй информационный выход блока селекции сигналов и первый информационный вход блока скремблиро- 25 вания, к его шестому входу - первый информационный выход блока скремблирования, первый выход блока управления режимами работы соединен с первым входом блока обработки сигналов, а его второй выход - с 30 третьим входом счетчика, остальные выходы которого соединены: третий - с первым входом блока разрешения передачи сигналоо, четвертый - с первым входом блока управления режимами работы, а пятый - со вто- 35 рым счетным входом формирователя интервалов разрешения, выходы которого подключены: первый - к четвертому входу блока селекции сигналов и первому входу формирователя сигналов включения пита- 40 ния, а второй - ко второму входу блока управления режимами работ остальные входы которого соединены; третий - с первым выходом блока управления включением аппарата и третьим входом 45 формирователя сигналоо включения питания, четвертый - со вторым выходом блока включения аппарата, третий выход которого соединен со вторым входом блока разрешения передачи сигналов, остальные 50 входы которого связаны: третий - с выходом формирователя сигналов включения питания, а четвертый - с третьим выходом блока набора номера, при этом второй тактовый вход блока скремблирования соеди- 55 ней со счетным входом счетчика, четвертым входом блока селекции сигналов, кодером и декодером, третий информационный вход блока скремблирования соединен с выходом кодера, а второй вы 8 ход блока скремблирования связан со входом декодера Поставленная в изобретении задача решается и тем, что блок разрешения передачи сигналов содержит формирователь сигналов активности и формирователь сигналов разрешения активности, выход которого подключен к первому входу формирователя сигналов активности, выход которого является выходом блока разрешения передачи сигналов, а второй вход формирователя сигналов активности и первый, второй и третий входы формирователя сигналов разрешения активности являются входами этого блока. Задача решается также и тем, что блок управления режимами содержит формирователь интервалов запрета после выключения и формирователь дежурного режима, при этом первый выход формирователя интервалов запрета после выключения подключен к первому входу запрета формирователя дежурного режима, выход которого и второй выход формирователя интервалов запрета после выключения являются выходами блока управления режимами, а входы формирователя интервалов запрета после выключения и второй и третий входы формирователя дежурного режима являются входами этого блока. Кроме того, поставленная задача решается и тем, что блок скремблирования содержит скремблер, дескремблер и блок включения скремблирования, при этом первый вход скремблера является первым информационным входом блока скремблирования, вторые входы скремблера и дескремблера объединены и являются тактовым входом блока скремблирования, входы установки нуля скремблера и дескремблера объединены с выходом блока включения скремблирования, первый вход дескремблера является третьим информационным входом блока скремблирования, а выходы скремблера и дескремблера являются выходами этого блока. Заявленный ЦТА обладает повышенной помехоустойчивостью и пониженным энергопотреблением. Повышенная помехоустойчивость заявленного аппарата обеспечивается за счет использования плавающего порога в блоке соединения двухпроводного и четырехпроводного трактов и за счет введения интервала нечувствительности формирователем интервалов разрешения на протяжении половины периода следования импульсов Пониженное энергопотребление заявленного аппарата обеспечивается за счет использования ждущего режима работы ап 11012 парата, при котором выключается питание разговорного тракта: а) при отсутствии сигнала со стороны станции; 6} при передаче сигналов взаимодейст- 5 вия со станцией и в) в случае, если не положена трубка при отбое со стороны другого абонента. Это обеспечивается формированием интервалов запрета после выключения и блоком раз- 10 решения передачи сигналов в целом, и формирователем интервалов разрешения. На фигурах чертежей, иллюстрирующих заявленное техническое решение, изобра15 жены: на фиг. 1 - один из возможных вариантов выполнения предлагаемого ЦТА, блок - схема; на фиг.2 - один из возможных вариантов выполнения блока разрешения передачи 20 сигналов, блок - схема; на фиг.З - один из возможных вариантов выполнения блока управления режимами работы аппарата, блок - схема; иа фиг.4 - один из возможных вариантов 25 выполнения блока скремблирования, блок схема; Заявленный ЦТА {фиг.1 - 4) содержит микрофон 1, соединенный через первый усилитель 2 с информационным входом кодера 30 3 (на фиг.1 показаны совместно}, декодер 4, выход которого через второй усилитель 5 (на фиг.1 показаны совместно) соединен с телефоном 6. Аппарат содержит также блок 7 % набора номера, который выполнен на после- 35 довательно соединенных формирователе 8 сигналов набора номера, вход которого одновременно является входом блока 7, тастатуре 9 и формирователе 10 сигналов кода номера. Выходы формирователя 10 являют- 40 ся выходами блока 7. Кроме того, заявленный ЦТА содержит блок 11 управления включением аппарата, выполненный на включателе 12 аппарата, который может быть выполнен в виде контактной пары, ки- 45 нематически связанной с рычагом, смонтированным с возможностью взаимодействия с микротелефонной трубкой. Включатель 12 своим выходом соединен с первым входом (входом сброса) формирователя 13 сигналов 50 режима работы. Вюрой вход формирователя 13 является тактовым входом блока 11, а выходы формирователя 13 - соответственно выходами блока 11. Заявленный ЦТА содержит также блок 14 селекции сигналов, кото- 55 рый выполнен иа селекторе 15 синхроимпульсов, селекторе 16 информационных сигналов, первые входы которых объединены и являются первым входом блока 14. и селекторе 17 сигналов передачи. Чет 10 вертый вход селектора 17 объединен со вторым входом селектора 16 и является четвертым входом блока 14. Один из выходов селектора 17 сигналов передачи, а именно выход сигнала вызова, подключен к шине 18 вызова, а другой - является информационным выходом блока 14 селекции сигналов. Третий вход селектора 17 сигналов передачи соединен с выходом селектора 16 информэционных сигналов и является одновременно вторым информационным выходом блока 14 селекции сигналов. ЦТА содержит также блок 19 обработки сигналов передачи, выполненный по схеме 20 объединения сигналов. выход которой подсоединен к первому входу формирователя 21 информационных сигналов передачи, выход которого является выходом блока 19 обработки сигналов передачи. А второй вход формирователя 21 и входы схемы 20 объединения сигналов являются соответственно шестым, первым, вторым, третьим, четвертым и пятым входами блока 19 обработки сигналов передачи. ЦТА содержит также счетчик 22 и шину 23 сигнапа абонентской линии. При этом микрофон 1 через первый усилитель 2 соединен с информационным входом кодера 3, а декодер 4 через второй усилитель 5 соединен с телефоном 6. Счетчик 22 своим первым выходом соединен с тактовым входом блока 11 управления включением аппарата. Третий выход счетчика 22 соединен со входом блока 7 набора номера, счетный вход счетчика 22 - с кодером 3, декодером 4 и четвертым входом блока 14 селекции сигналов, а третий вход счетчика 22 - с первым выходом блока 14 селекции сигналов, первый информационный выход которого подключен к третьему входу блока 19 обработки сигналов передачи. Заявленный ЦТА содержит также блок 24 соединения двухпроводного и четырехпроводного трактов, формирователь 25 сигналов включения питания, формирователь 26 интервалов разрешения, а также блок 27 разрешения передачи сигналов, блок 28 управления режимами работы и блок 29 скремблирования. При этом вход/выход блока 24 соединения 2-проводного и 4-проводного трактов подключен к шине 23 сигнала абонентской линии, сигнальный вход этого же блока - к выходу блока 19 обработки сигналов передачи, а выход этого же блока - к первому входу блока 14 селекции сигналов. Выход блока 27 разрешения передачи сигналов подключен ко второму входу блока 19 обработки сигналов передачи. К третьему входу блока 19 обработки сигналов передачи подключен первый выход блока 7 набора номера, а к четвертому входу блока 19 11 11012 первый информационный выход блока 14 селекции сигналов. К пятому входу блока 19 обработки сигналов передачи подключен первый вход формирователя 26 интервалов разрешения, второй информационный вы- 5 ход блока 14 селекции сигналов и первый информационный вход блока 29 скремблирования. К шестому входу блока 19 подключен первый информационный выход блока 29 скремблирования. Первый выход блока 10 28 управления режимами работы соединен с первым входом блока 19 обработки сигналов. А второй выход блока 28 соединен с третьим входом счетчика 22, остальные выходы которого соединены соответственно; 15 третий - с первым входом блока 27 разрешения передачи сигналов, четвертый - с первым счетным входом блока 28 управления режимами работы ЦТА, а пятый - со вторым счетным входом формирователя 26 интерва- 20 лов разрешения. Выходы формирователя 26 интервалов разрешения соответственно подключены: первый - к четвертому входу блока 14 селекции сигналов и первому входу формирователя 25 сигналов включения пи- 25 тания, а второй - ко второму входу блока 28 управления режимами работ. Остальные входы блока 28 соответственно соединены: третий - с первым выходом блока 11 управления включением аппарата и третьим вхо- 30 дом формирователя 25 сигналов включения питания, четвертый - со вторым выходом блока 11, третий выход которого связан со вторым входом блока 27 разрешения передачи сигналов. Остальные входы блока 27 35 связаны: третий - с выходом формирователя 25 сигналов включения питания аппарата, четвертый - с третьим выходом блока 7 набора номера. При этом второй тактовый вход блока 29 скремблирования соединен со 40 счетным входом счетчика 22, вторым входом блока 14 селекции сигналов, входами кодера 2-3 и декодера 4-5. А второй выход блока 29 скремблирования связан с информационным входом декодера 4-5. 45 В варианте конкретного выполнения, представленном на фиг.2, блок 27 разрешения передачи сигналов содержит формирователь 30 сигналов активности и формирователь 31 сигналов разрешения ак- 50 тивности, выход которого подключен к первому входу формирователя 30 сигналов активности. Выход формирователя 30 является выходом блока 27 разрешения передачи сигналов, а первый, второй и третий 55 входы формирователя 31 сигналов разрешения активности и второй вход формирователя 30 сигналов активности являются соответственно первым, вторым, третьим и 12 четвертым входами блока 27 разрешения передачи сигналов. В варианте конкретного выполнения, представленном на фиг.З, блок 28 управления режимами работы содержит формирователь 32 интервалов запрета после выключения и формирователь 33 дежурного режима, при этом первый выход формирователя 32 интервалов запрета после выключения подключен к первому входу - входу запрета формирователя 33 дежурного режима. Второй выход формирователя 33 интервалов запрета после выключения и выход формирователя 33 являются соответственно первым и вторым выходами блока 28 управления режимами. Входы формирователя 32 и второй и третий входы формирователя 33 дежурного режима являются соответственно третьим входом разрешения счета, первым счетным входом, вторым и четвертым входами блока 28 управления режимами работы. В варианте конкретного выполнения, представленном на фиг.4, блок 29 скремблирования содержит скремблер 34, дескремблер 35 и блок 36 включения скремблирования. Первый вход скремблера 34 является первым информационным входом блока 29 скремблирования. Первый вход дескремблера 35 является третьим информационным входом блока 29 скремблирования. Вторые входы скремблера 34 и дескремблера 35 объединены и являются вторым тактовым входом блока 29 скремблирования. Третьи входы - входы установки нуля - скремблера 34 и дескремблера 35 объединены с выходом блока 36 включения скремблирования и являются-вторым тактовым входом блока 29 скремблирования. А выходы скремблера 34 и дескремблера 35 являются выходами блока 29 скремблирования. Формирователь 21 информационных сигналов передачи может быть выполнен в виде широтно-импульсного модулятора и элемента ИЛИ-НЕ и подключенного выходом к его входу генератора, частота которого за счет косвенного или прямого соединения синхронна частоте работы селектора 15 синхроимпульсов и селектора 16 информационного сигнала. Селектор 16 информационного сигнала может быть выполнен в виде любого широтно-импульсного демодулятора. При этом второй и третий входы и выход элемента ИЛИ-НЕ соответствуют информационному входу запрета и выходу формирователя 21 информационных сигналов передачи соответственно. 13 11012 14 ЦТА обеспечивает двухсторонний обФормирователь 30 сигналов активности мен синхронизированными цифровыми сиги формирователь 31 сигналов разрешения налами по абонентской линии, выполненной активности могут быть выполнены в виде в виде одной пары проводов. ЦТА произвоэлементов И, а формирователь 25 сигналов дит преобразование речевых сигналов в включения питания - в виде элемента ИЛИ. 5 цифровую форму и обратные преобразова ния ответных сигналов в аналоговую форму. Скремблер 34 и дескремблер 35 могут При этом прием импульсной посылки входя.быть выполнены соответственно в виде щего сигнала и передача импульсной посылскремблера и дескремблера [3]. Формирователь 32 интервалов запрета 10 ки исходящего сигнала производятся с, распределением во времени внутри тактопосле выключения может быть выполнен в вых интервалов частоты 32 кГц. На ЦТА по виде счетчика и представляет собой формиабонентской линии поступает дистанционрователь интервалов запрета передачи и ное питание, тактовая частота 32 кГц и субприема после укладки микротелефонной тактовая частота 4 кГц а также трубки. 15 информационный поток со скоростью переВключатель 12 может быть выполнен, дачи 32 кбит/с. В обратном направлении с например в виде контактной пары, кинемаЦТА по той же абонентской линии передаеттически соединенной с рычагом микротелеся только информационный цифровой пофонной трубки и формирующей сигналы, соответствующие состоянию опущенной 20 ток. ЦТА работает в двух режимах: в дежурили поднятой микротелефонной трубки. ном режиме, характеризуемом малым энерФормирователь 10 сигналов режима рагопотреблением, когда микротелефонная боты может быть выполнен в виде счетчика, трубка опущена, и в активном режиме, когда работающего в режиме деления "с самозакусыванием". 25 микротелефонная трубка поднята. В дежурном режиме осуществляется прием тактовой Селектор 17 сигналов может быть вычастоты, тест-сигнала, сигнала вызова, синполнен в виде дешифратора, формирующего хроимпульса передача ответа на тест-сигсигнал при наличии на его входах заданной нал. В активном режиме отключаются комбинации сигналов. Блок 36 включения скремблирования 30 устройства приема тест-сигнала и сигнала вызова и включаются формирователь сигнаможет быть выполнен в виде контактной палов набора номера, первый и второй усилиры, обеспечивающей формирование сигнатели, кодер и декодер. лов, соответствующих состояниям наличия и отсутствия скремблирования. В исходном состоянии ЦТА по абонентКодер 3 и декодер 4 могут быть выпол- 35 ской линии поступает цифровой поток, сойены в виде любых кодера и декодера, обесстоящий из логических нулей, и содержащий печивающих аналого-цифровое и только информацию о хронирующей частоцифроаналоговое преобразование сигнате, равной 32 кГц. При этом с ЦТА в абоненлов. тскую линию поступает цифровой поток, Формирователь 33 сигналов дежурного 40 состоящий из логических нулей, а кодер 3 и режима может быть выполнен в виде эледекодер 4 отключены. мента И. По абонентской линии на шину 13 абоФормирователь 26 интервалов разренентской линии, на блок 20 соединения шения представляет собой интегратор налидвухпроводного и четырехпроводного тракчия единиц и может быть выполнен в виде 45 тов поступает информационный сигнал с счетчика. односторонней модуляцией по ширине и чаСхема 20 объединения сигналов может стотой задних немодулированных фронтов быть выполнена в виде элемента ИЛИ. импульсов положительной полярности, равБлок 24 соединения двухпроводного и ной FO=32 кГц. Импульс, длительность коточетырехпроводного трактов может быть вы- 50 рого равна to,соответствует нулевой полнен в виде, например, устройства соглапосылке, а импульс, длительность которого сованного соединения двухпроводного и равна 2to.соответствует единичной посылке. четырехпроводного трактов, обеспечиваюИмпульсы синхронизации представляют сощего согласование одной линии, по которой бой положительные импульсы, которые пепередаются и принимаются сигналы, и двух 55 редаются с частотой тсинИ /8 Fo, т.е. равной линий, по одной из которых сигналы только 4 кГц. Импульсы синхронизации располагапередаются, а по другой - только принимаются через восемь импульсов информации ются [4]. на расстоянии, равном половине Т о , перед Заявленный ЦТА работает следующим задним фронтом предшествующего ему инобразом. формационного импульса 15 11012 В процессе вызова абонента на ЦТА по шине 23 абонентской линии поступает сигнал вызова, представляющий собой пачки импульсов, соответствующих посылкам логической единицы. Пачки импульсов сигнала 5 вызова следуют с частотой, равной 21002400 Гц. В каждую пачку входит 13-15 положительных импульсов, соответствующих логической единице. При уложенной микротелефонной трубке формирователь 13сигна- 10 лов режима работы через формирователь 32 интервалов запрета после выключения приводит селектор 17 сигналов в состояние, при котором сигнал вызова, проходящий через блок 24 соединения двухпроводного и четы- 15 рехпроводного трактов и через селектор 16 информационного сигнала, приводит к появлению сигнала вызова на шине 18 вызова, что обеспечивает акустическое воспроизведение сигнала вызова. При поднятии микро- 20 телефонной трубки после принятия сигнала вызова цифровой поток с шины 23 абонентской линии проходит через блок 24 соединения двухпроводного и четырехпроводного трактов, селектор 16 информационных сиг- 25 налов двскремблер 35, декодер 4 и второй усилитель 5 на телефон 6. В активном режиме после получения сигнала вызова сигнал с микрофона 1 через первый усилитель 2 поступает на кодер 3, 30 который осуществляет преобразование аналогового сигнала в цифровой сигнал, подаваемый на скремблер 34. с выхода которого результат скремблирования проходит через блок 20 объединения сигналов, формирова- 35 гель 21 информационных сигналов передачи и через блок 24 соединения двухпроводного и четырехпроводного трактов на шину 13 абонентской линии. В дежурном режиме включатель 12 по- 40 дает уровень логической единицы на первый вход формирователя 13 сигналов режима работы, чго обеспечивает наличие уровня логической единицы на выходах формирователя 13 сигналов режима работы, 45 Формирователь 13 сигналов режима работы воздействует через формирователь 33 сигналов дежурного режима, счетчик 22 и формирователь 26 интервалов разрешения на селектор 17 сигналов, разрешая прохожде- 50 ние сигнала вызова или сигнала теста. При этом селектор 17 сигналов в ответ на тест воздействует через схему 20 объединения сигналов на формирователь 21 информационных сигналов передачи, с которого сигнал 55 проходит через блок 24 соединения двухпроводного и четырехпроводного трактов на шину 23 абонентской линии В активном режиме г. включателя 12 на формирователь 13 сиг налое режима работы 16 подается уровень логического нуля, что обеспечивает установку уровня логического нуля на выходах формирователя 13 сигналов режима работы. С первого выхода формирователя 13 сигналов разрешения работы уровень логического нуля поступает на формирователь 30 сигналов активности, на формирователь 31 сигналов разрешения активности, сигнал которого разрешает прохождение сигнала активности со счетчика 22 (с частотой Fo/2) через формирователь 30 сигналов активности на схему 20 объединения сигналов и далее через формирователь 21 информационных сигналов передачи на блок 24 объединения двухпроводного и четырехпроводного трактов. При поступлении уровня логического нуля со второго формирователя 13 сигналов режима работы формирователь 33 сигналов дежурного режима выдает команду на счетчик 22, который обеспечивает формирование четырех импульсных последовательностей в формирователе 8 сигналов набора номера. Эти последовательности поступают на тастатуру 9. При нажатии одной из кнопок тастатуры 9 производится коммутация соответствующей импульсной последовательности на один из входов формирователя 10 сигналов кода номера. С выхода кода символа формирователя 10 сигналов кода номера символ нажатой кнопки тастатуры 9 поступает в виде двоичного кода последовательно на схему 20 объединения сигналов. С выхода команды запрета активности формирователя 10 сигналов кода номера команда поступает на второй вход формирователя 31 сигналов разрешения активности. С выхода команды на включение питания формирователя 10 сигналов кода номера на первый вход формирователя 25 сигналов включения питания поступает команда запрета. В процессе информационного обмена информационный сигнал поступает на блок 24 объединения двухпроводного и четырехпроводного трактов, в котором происходит выделение тока дистанционного питания и информационного потока. Информационный поток поступает с блока 24 объединения двухпроводного и четырехпроводного трактов на селектор 15 синхроимпульсов и на селектор 16 информационного сигнала. Селектор 16 информационного сигнала выделяет из информационного потока информационный сигнал и сигнал тактовой частоты, которые подаются на дескремблер 35. Результат дескремблирования с дескремблера 35 поступает на декодер 4, преобразующий его в аналоговый сигнал, который через второй усилитель 5 подается на телефон 6. Сигнал с микрофона 1 через 17 11012 первый усилитель 2 поступает на кодер 3, преобразующий его в цифровой сигнал, поступающий на скремблер 34. Результат скремблирования с выхода скремблера 34 поступает на схему 20 объединения сигна- 5 лов, которая воздействует через формирователь 21 информационных сигналов и блок 24 объединения двухпроводного и четырехпроводного трактов на шину 23 абонентской линии. 10 Селектор 16 синхроимпульсов выделяет из информационного потока синхроимпульсы, подаваемые на счетчик 22 для его синхронизации. Счетчик 22 производит деление тактовой частоты Fo, поступающей с селек- 15 тора 16 информационных сигналов. Синхронизация одной части счетчика 22 производится синхроимпульсами, а другая часть счетчика 22 включается разрешением с формирователя 33 сигналов дежурного ре- 20 жима. 18 после выключения, который отсчитывает время запрета работы ЦТА после укладки микротелефонной трубки. По окончании этого времени запрета вновь разрешается работа ЦТА на прием и передачу. Технико-экономическая эффективность предложенного ЦТА связана с повышением помехоустойчивости, обеспечением обмена со станцией без использования выделенного сигнального канала и снижением энергопотреблением. Повышенная помехоустойчивость обеспечена за счет использования плавающего порога в блоке 24 соединения двухпроводного и четырехпроводного трактов, а также за счет введения интервала нечувствительности формирователя 26 интервалов разрешения на протяжении половины периода следования импульсов. Снижение энергопотребления заявленным ЦТА обеспечено за счет выключения питания разговорного тракта при отсутствии сигнала со стороны станции, при переПосле укладки микротелефонной трубки даче сигналов взаимодействия со станцией с включателя 12 поступает уровень логического нуля, который разрешает рабо І у фор- 25 и при неположенной на рычаг трубке при отбое со стороны другого абонента, что мирователя 13 сигналов режима работы. обеспечивается формирователем 32 интерПри возникновении уровня логической едивалов запрета после выключения, формироницы на третьем выходе формирователя 13 вателем 26 интервалов разрешения и сигналов режима работы разрешается работа формирователя 32 интервалов запрета 30 блоком 27 разрешения передачи сигнала. 11012 s •8 11012 1 2 3 2, 3 ъ ±^ 31 І0 і I 23 г 32 СУ fix V •-—^ Упорядник Замовлення 4043 9 f Jj I 3 " • 33 2 і Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
