Сигналізатор граничної швидкості обертання валу

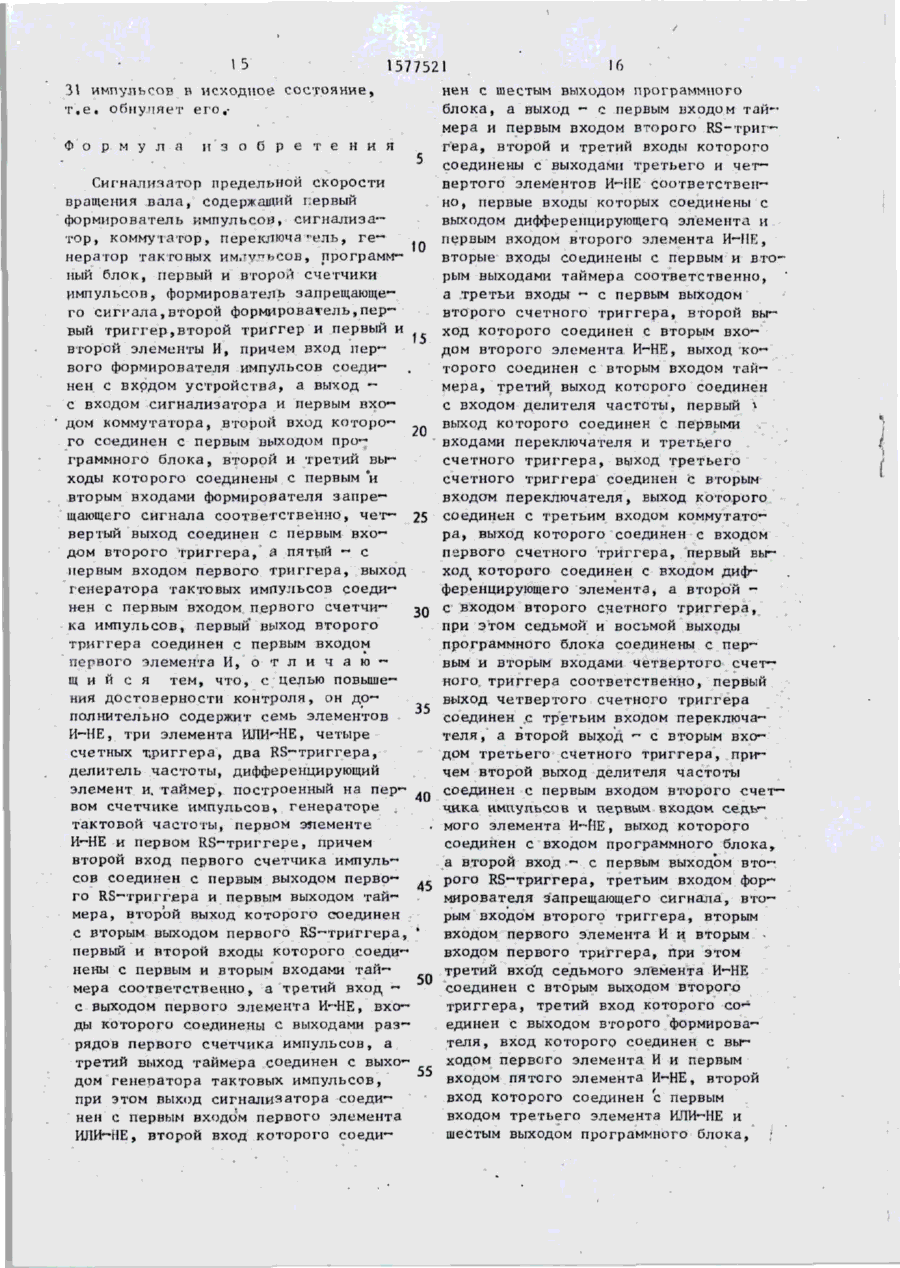

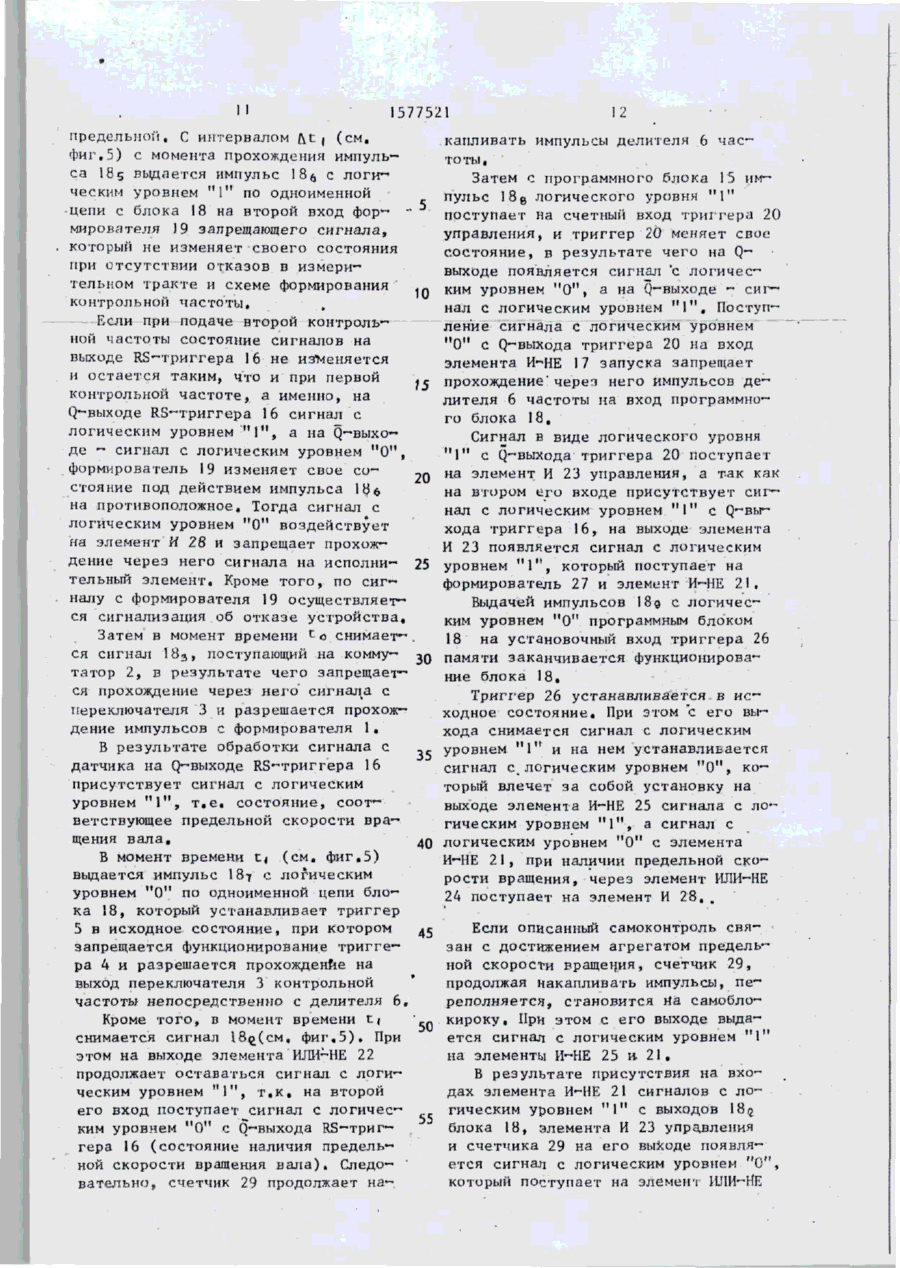

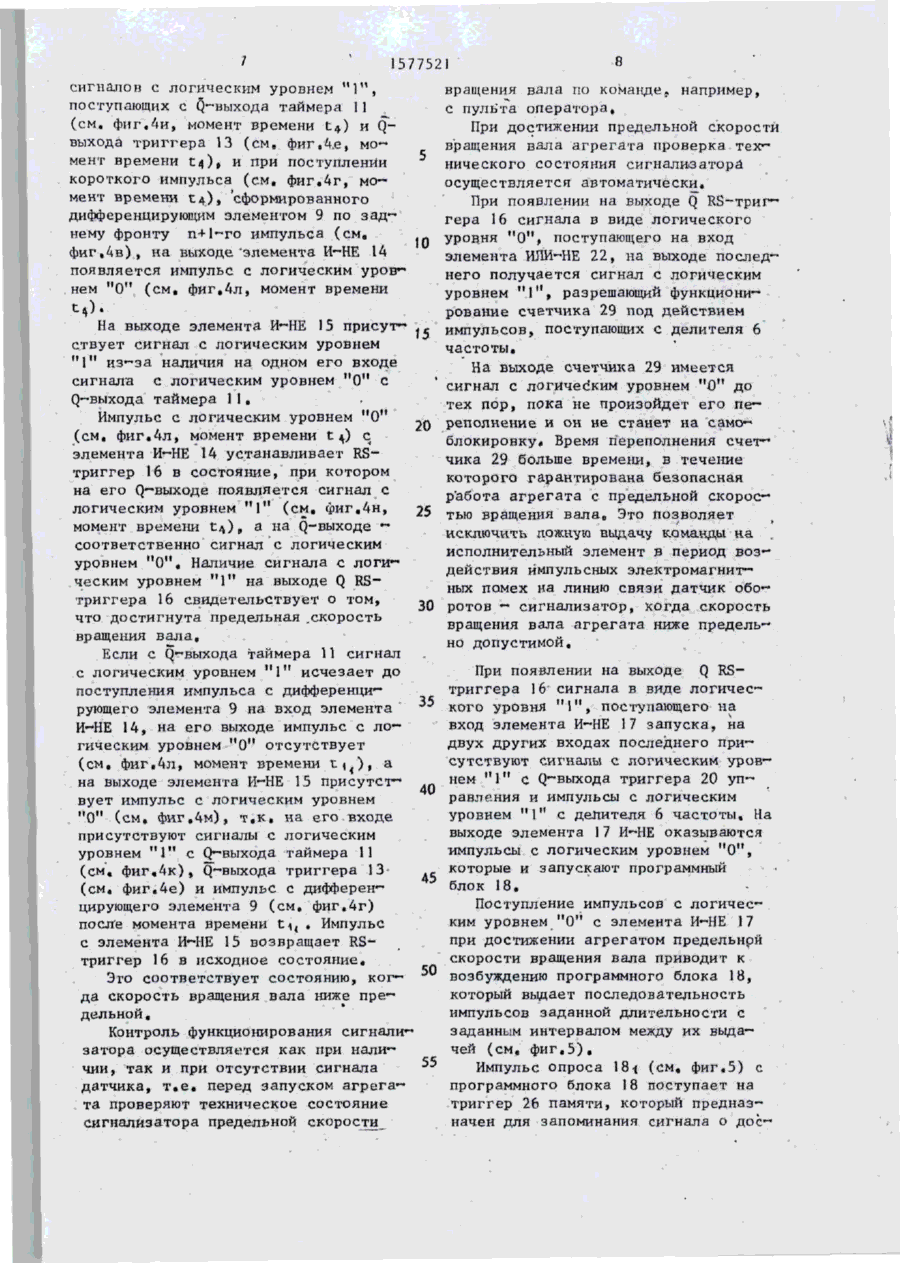

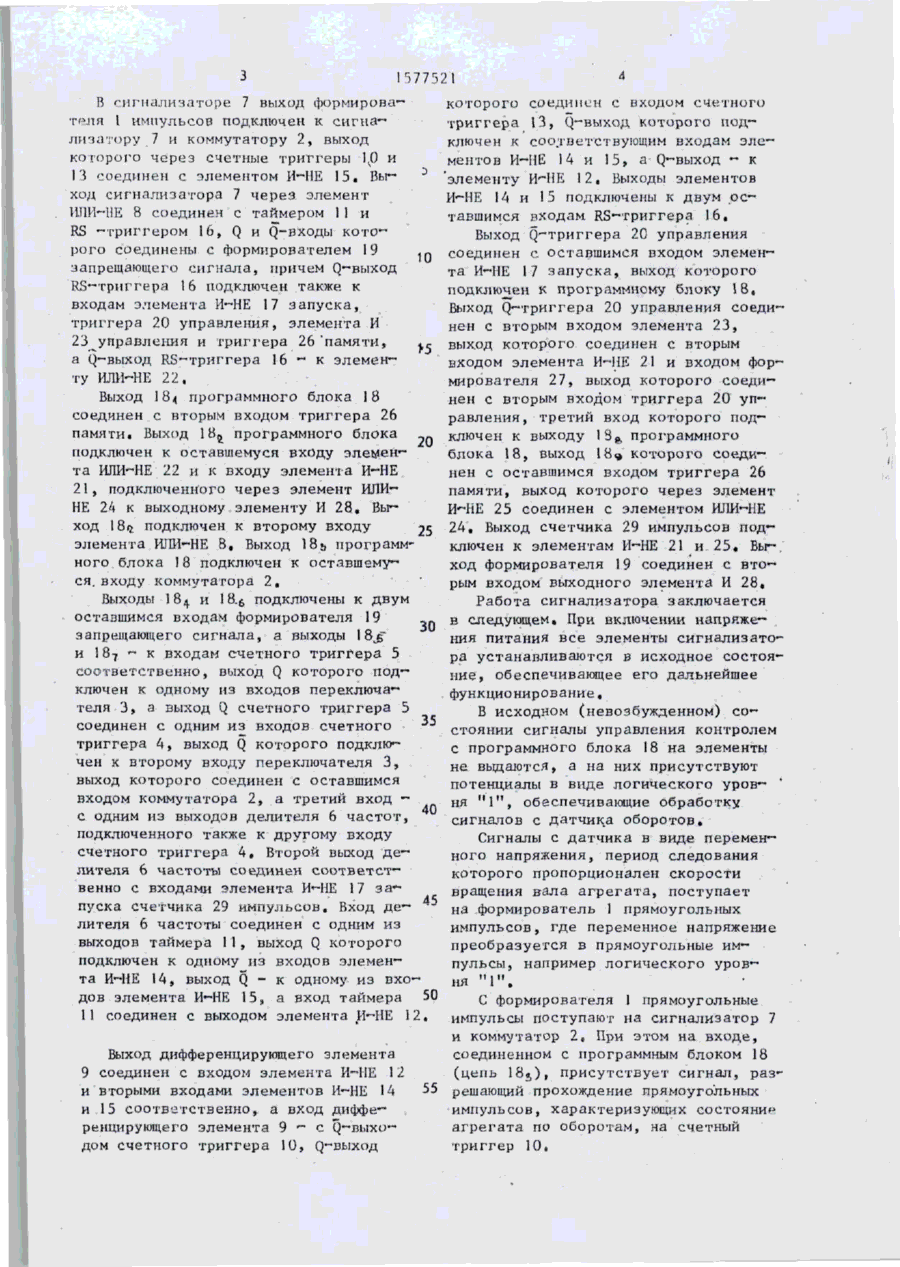

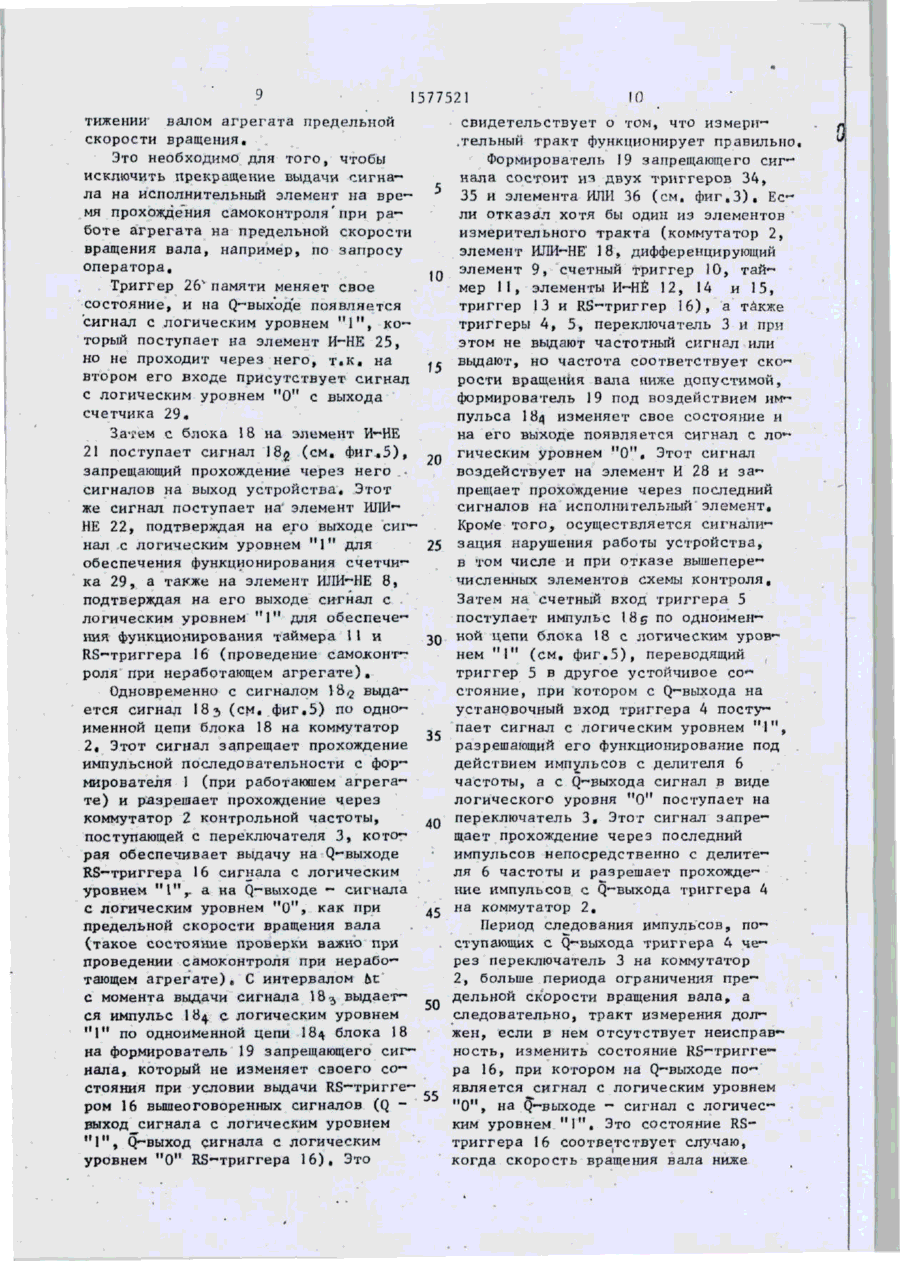

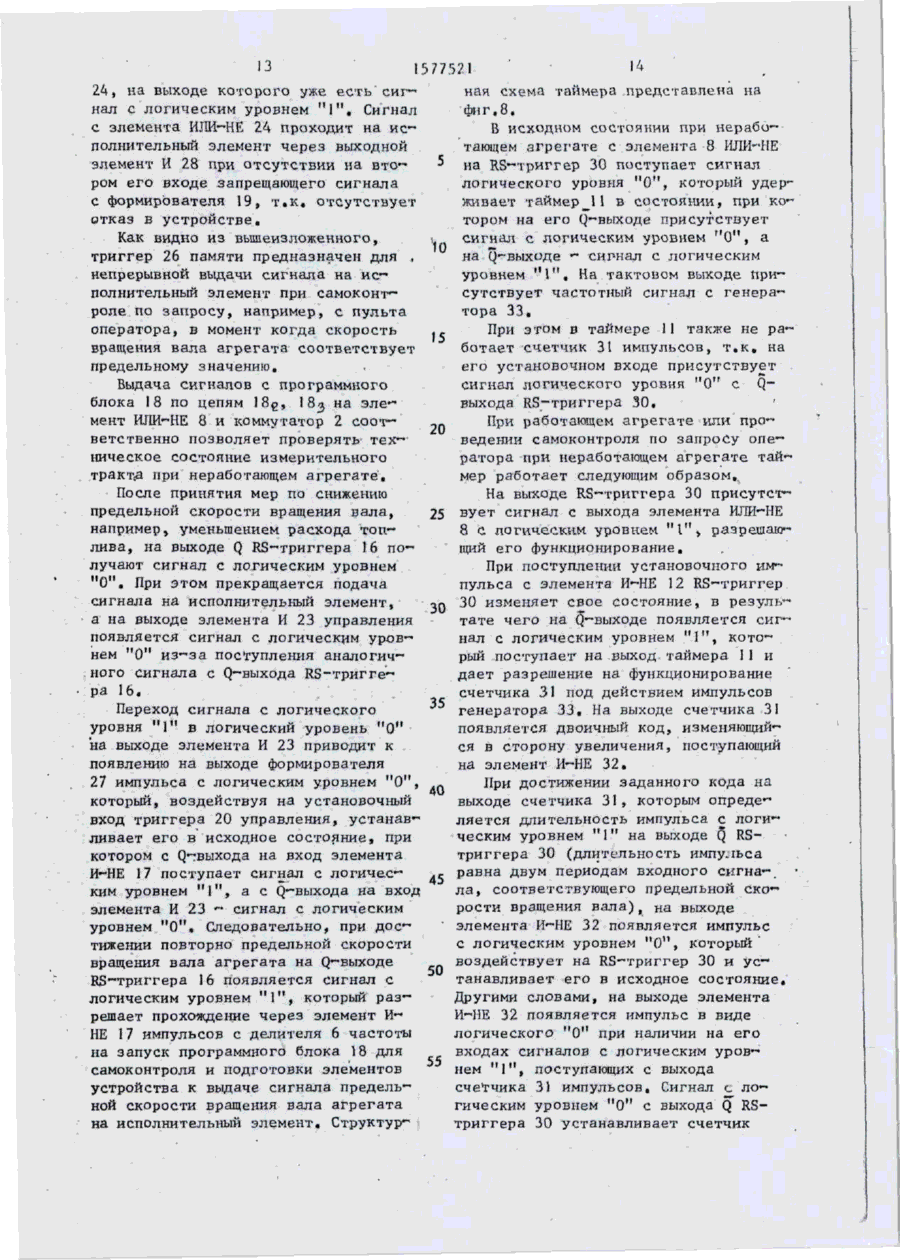

Сигнализатор предельной скорости вра­щения вала, содержащий первый формирователь импульсов, сигнализатор, коммутатор, переклю­чатель, генератор тактовых импульсов, програм­мный блок, первый и второй счетчики импульсов, формирователь запрещающего сигнала, второй формирователь, первый триггер, второй триггер и первый и второй элементы И, причем вход первого формирователя импульсов соединен с входом уст­ройства, а выход — с входом сигнализатора и пер­вым входом коммутатора, второй вход которого соединен с первым выходом программного блока, второй и третий выходы которого соединены с первым и вторым входами формирователя запрещаю­щего сигнала соответственно, четвертый выход соединен с первым входом второго триггера, а пя­тый —с первым входом первого триггера, выход ге­нератора тактовых импульсов соединен с первым входом первогосчетчика импульсов, первый выход второго триггера соединен с первым входом перво­го элементам, отличающийся тем, что, с целью повышения достоверности контроля, он до­полнительно содержит семь элементов И-НЕ, три элемента ИЛИ-НЕ, четыре счетных триггера, два RS-триггера, делитель частоты, дифференцирующий элемент и таймер, построенный на первом счетчике импульсов, генераторе тактовой частоты, первом элементе И-НЕ и первом RS -триггере, причем второй вход первого счетчика импульсов соединен с первым выходом первого RS -триггера и первым выходом таймера, второй выход которого соединен с вторым выходом первого RS - триггера, первый и второй входы которого соедине­ны с первым и вторым входами таймера соответственно, а третий вход — с выходом первого элемента И-НЕ, входы которого соединены с выходами разрядов первого счетчика импульсов, третий выход таймера соединен с выходом генера­тора тактовых импульсов, при этом выход сигнализатора соединен с первым входом первого элемента ИЛИ-НЕ, второй вход которого соединен с шестым выходом программного блока, а выход — с первым входом таймера и первым входом второго RS -триггсра, второй и третий входы которого со­единены с выходами третьего и четвертого элемен­тов И-НЕ соответственно, первые входы которых соединены с выходом дифференцирующего эле­мента и первым входом второго элемента И-НЕ, вторые входы соединены с первым и вторым выходами таймера соответственно, а третьи входы — с первым выходом второго счетного триггера, второй выход которого соединен с вторым входом второго элемента И-НЕ, выход которого соединен с вторым входом таймера, третий выход которого соединен с входом делителя частоты, первый выход которого соединен с первыми входами переключателя и третьего счетного триггера, выход третьего счетного триггера соединен с вторым входом переключа­теля, выход которого соединен с третьим входом коммутатора, выход которого соединен с входом первого счетного триггера, первый выход которого соединено входом дифференцирующего элемента. а второй — с входом второго счетного триггера, при этом седьмой и восьмой выходы программного бло­ка соединены с первым и вторым входами четвёр­того счетного триггера соответственно, первый выход четвертого счетного триггера соединен с третьим входом переключателя, а второй выход — с вторым входом третьего счетного триггера, причем второй выход делителя частоты соединен с первым входом второго счетчика импульсов к пер­вым входом седьмого элемента И-НЕ, выход кото­рого соединен с входом программного блока, а второй вход — с первым выходом второго RS -триггера, третьим входом формирователя запре­щающего сигнала, вторым входом второго триггера, вторым входом первого элемента И и вторым входом первоготриггера, приэтомтретий вход седьмого элемента И-НЕ соединен с вторым выхо­дом второго триггера, третий вход которого со­единен с выходом второго формирователя, вход которого соединен с выходом первого элемента И и первым входом пятого элемента И-НЕ, второй вход которого соединен с первым входом третьего элемента ИЛИ-НЕ и шестым выходом програм­много блока, при этом второй вход третьего эле­мента ИЛИ-НЕ соединен с вторым выходом второго RS -триггера и четвертым входом форми роватсля запрещающего сигнала, выход которого соединен с первым входом второго элемента И; выход которого является выходом устройства, а второй вход соединен с выходом второго элемента ИЛИ-НЕ, первый вход которого соединен с выхо­дом пятого элемента И-НЕ, третий вход которого соединен с первым входом шестого элемента И-НЕ и выходом второго счетчика, второй вход которого соединен с выходом третьего элемента ИЛИ-НЕ, при этом второй вход шестого элемента И-НЕ со­единен с выходом первого триггера, выход — с вто­рым входом второго элемента ИЛИ-НЕ, а девятый выход программного блока — с третьим входом первого триггера.
