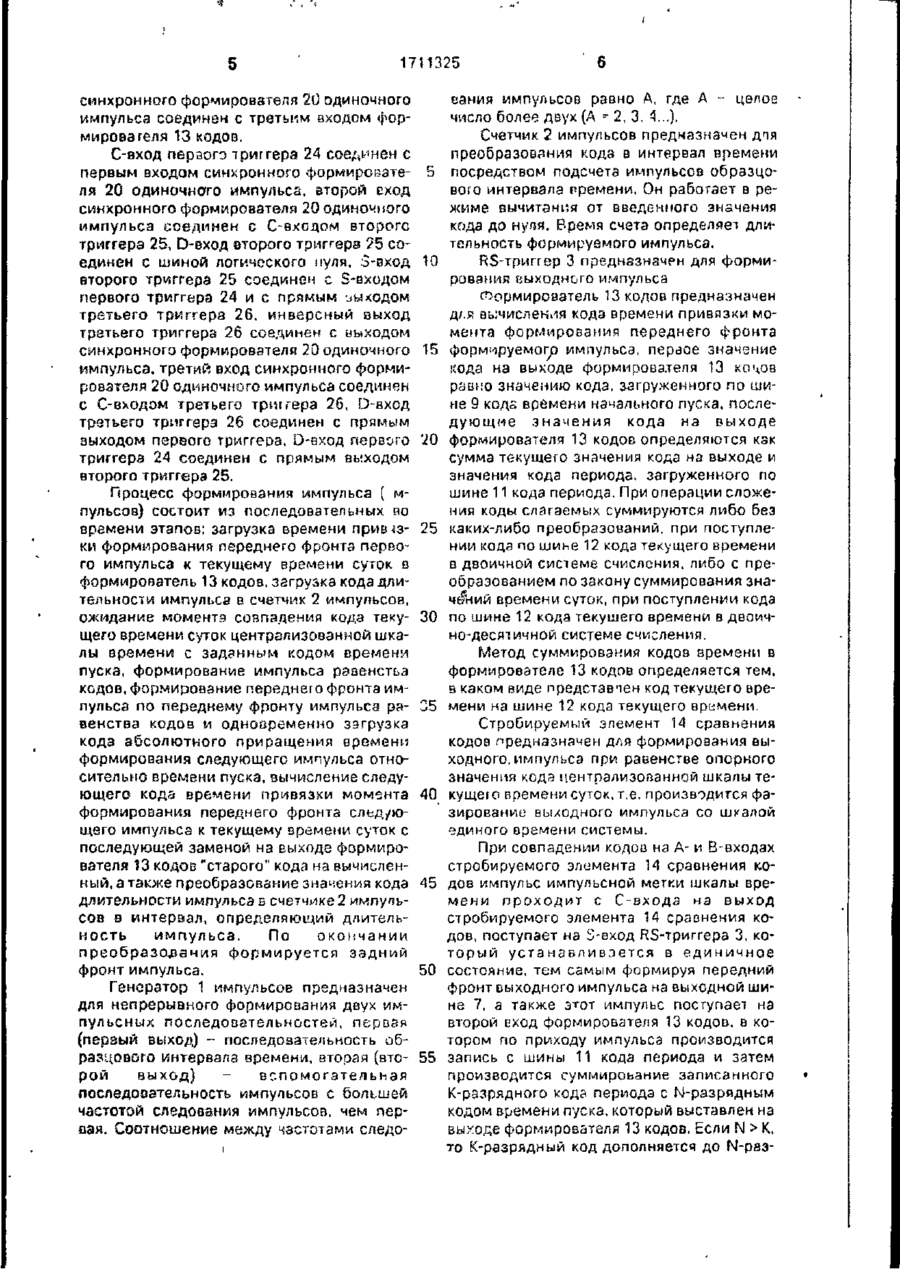

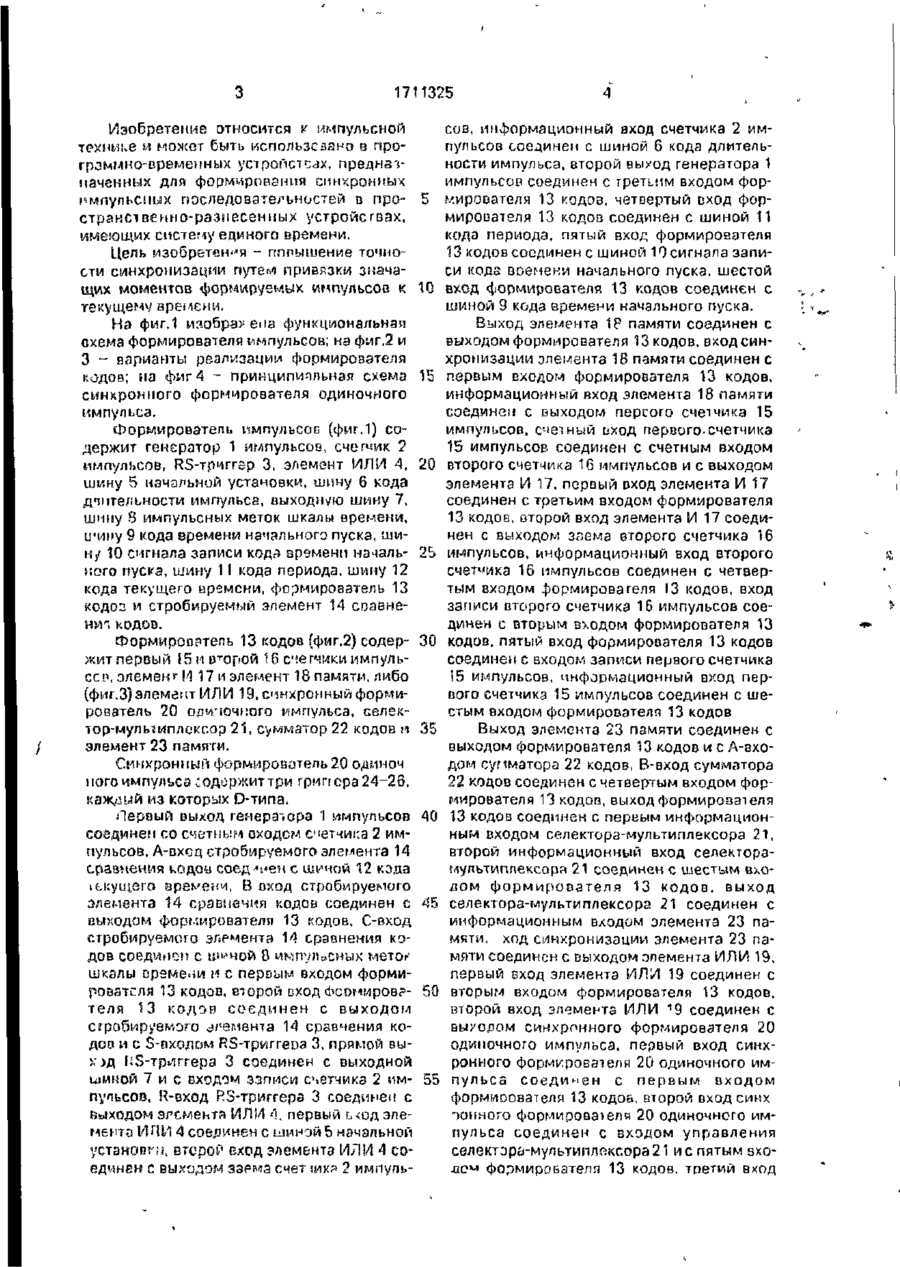

Формувач імпульсів

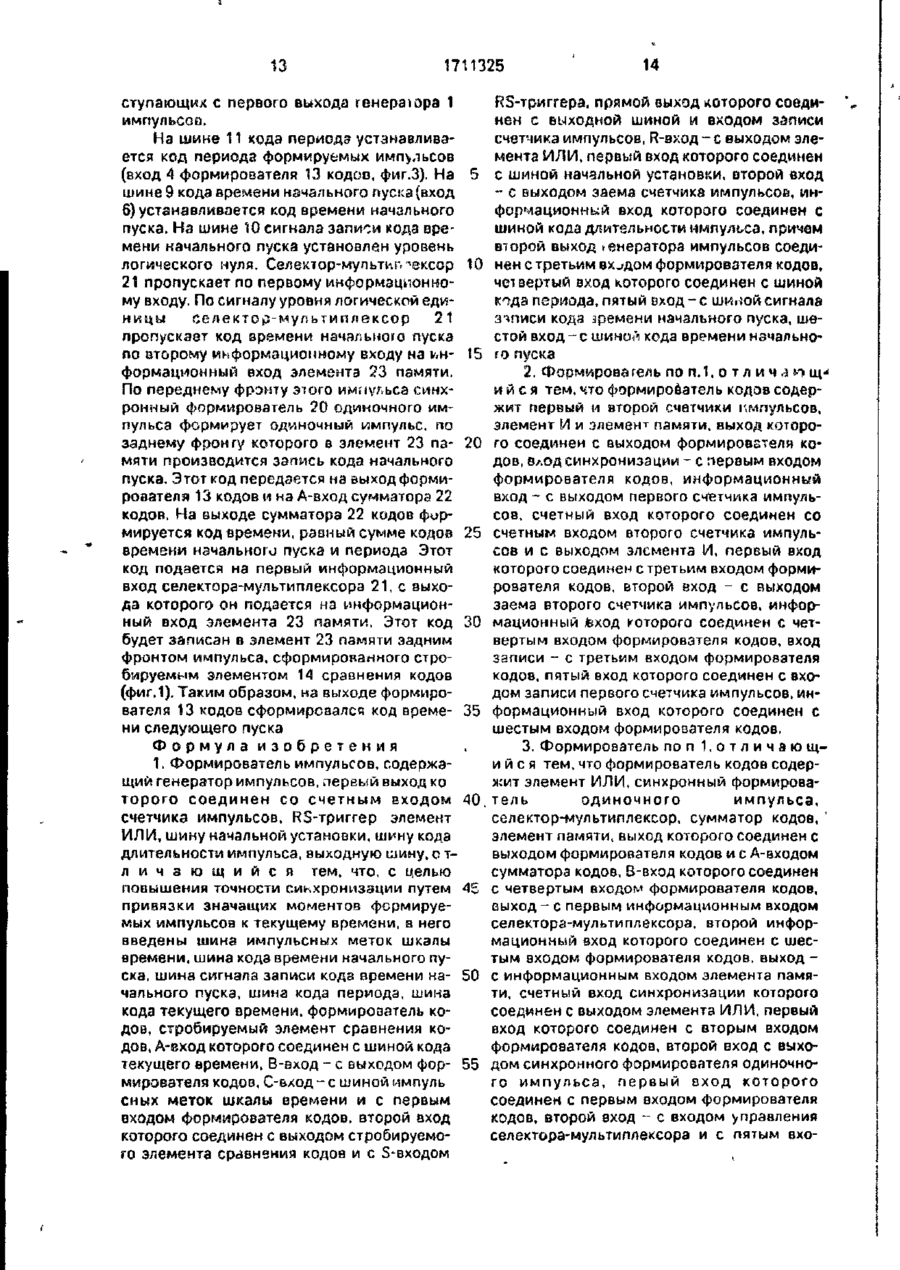

1. Формирователь импульсов, содержащий генератор импульсов, первый выход которого сое­динен со счетным входом счетчика импульсов, RS-триггер, элемент ИЛИ, шину начальной установки, шину кода длительности импульса, вы­ходную шину, отличающийся тем, что, с целью повышения точности синхронизации путем при­вязки значащих моментов формируемых импуль­сов к текущему времени, в него введены шина импульсных меток шкалы времени, шина кода вре­мени начального пуска, шина сигнала записи кода времени начального пуска, шина кода периода, шина кода текущего времени, формирователь ко­дов, стробируемый элемент сравнения кодов, А-вход которого соединен с шиной кода текущего времени, В-вход - с выходом формирователя ко­дов, С-вход - с шиной импульсных меток шкалы времени и с первым входом формирователя кодов, второй вход которого соединен с выходом стробируемого элемента сравнения кодов и с S - входом RS-триггера, прямой выход которого соединен с выходной шиной и входом записи счетчика им­пульсов, R-вход - с выходом элемента ИЛИ, пер­вых вход которого соединен с шиной начальной установки, второй вход - с выходом заема счетчика импульсов, информационный вход которого соеди­нен с шиной кода длительности импульса, причем второй выход генератора импульсов соединен с третьим входом формирователя кодов, четвертый вход которого соединен с шиной кода периода, пя­тый вход - с шиной сигнала записи кода времени начального пуска, шестой вход - с шиной кода вре­мени начального пуска.

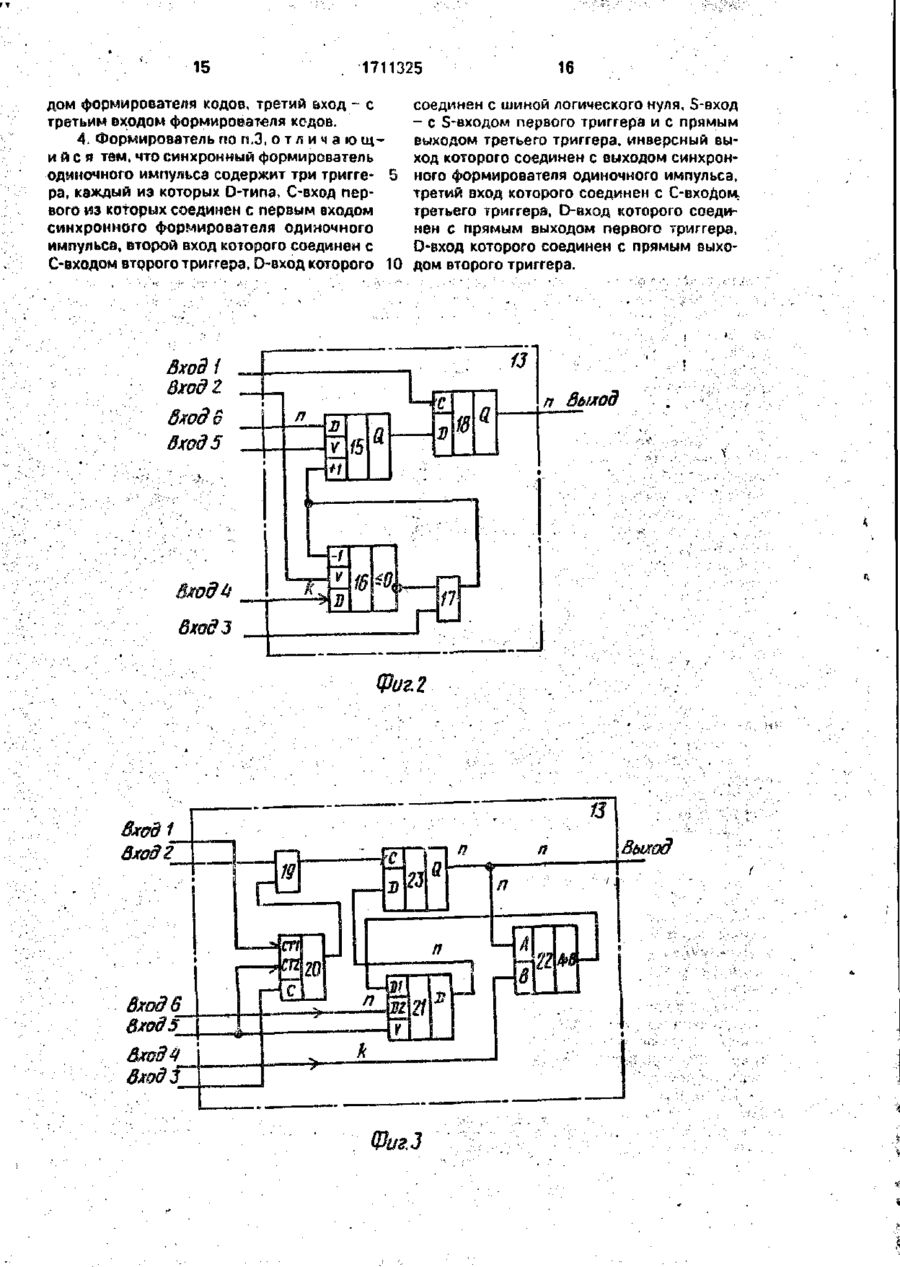

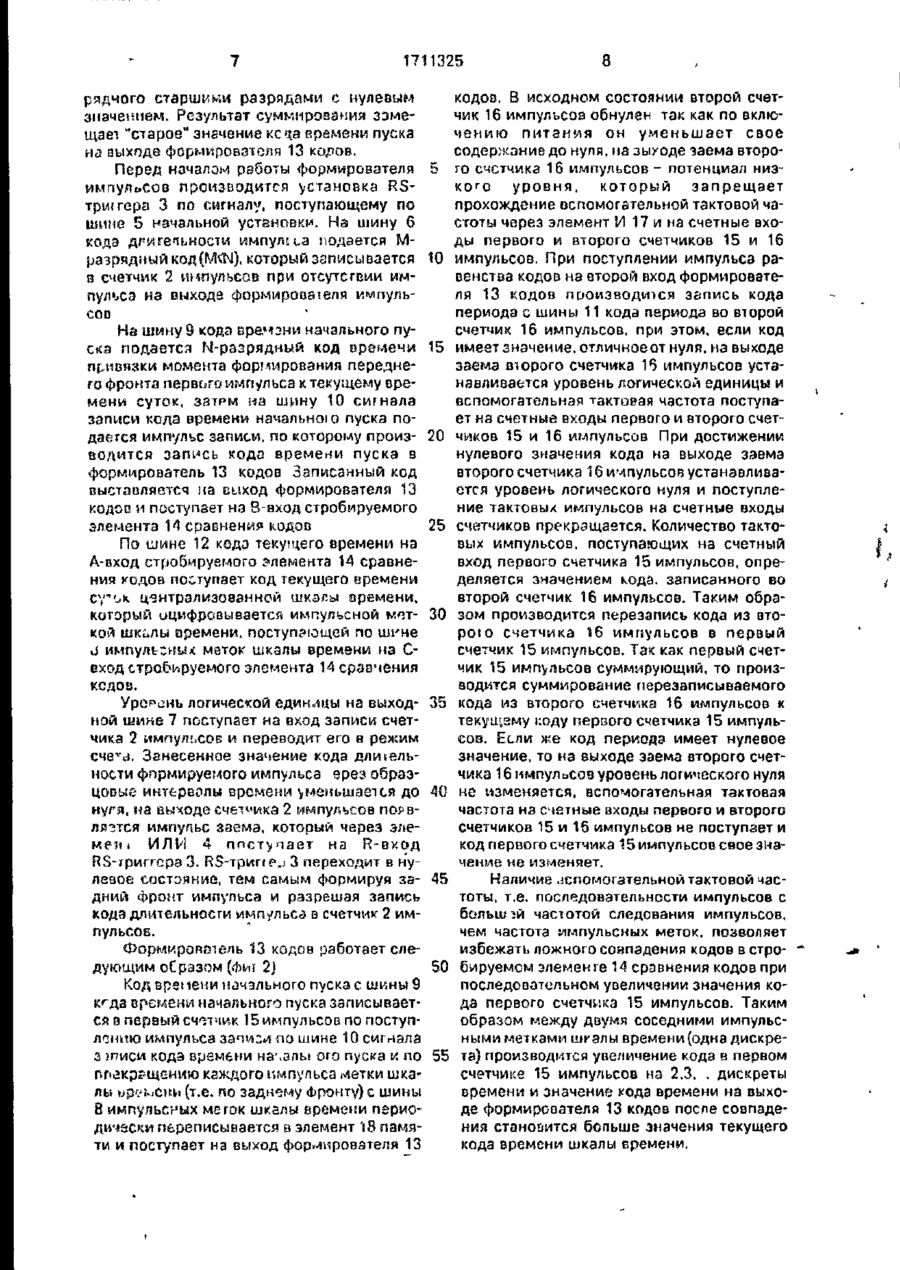

2. Формирователь по п. 1, отличающийся тем, что формирователь кодов содержит первый и второй счетчики импульсов, элемент И и элемент памяти, выход которого соединен с выходом формировате­ля кодов, вход синхронизации - с первым входом формирователя кодов, информационный вход - с выходом первого счетчика импульсов, счетный вход которого соединен со счетным входом второго счетчика импульсов и с выходом элемента И, пер­вый вход которого соединен с третьим входом фор­мирователя кодов, второй вход - с выходом заема второго счетчика импульсов, информационный вход которого соединен с четвертым входом фор­мирователя кодов, вход записи - с третьим входом формирователя кодов, пятый вход которого соеди­нен с входом записи первого счетчика импульсов, информационный вход которого соединен с шес­тым входом формирователя кодов.

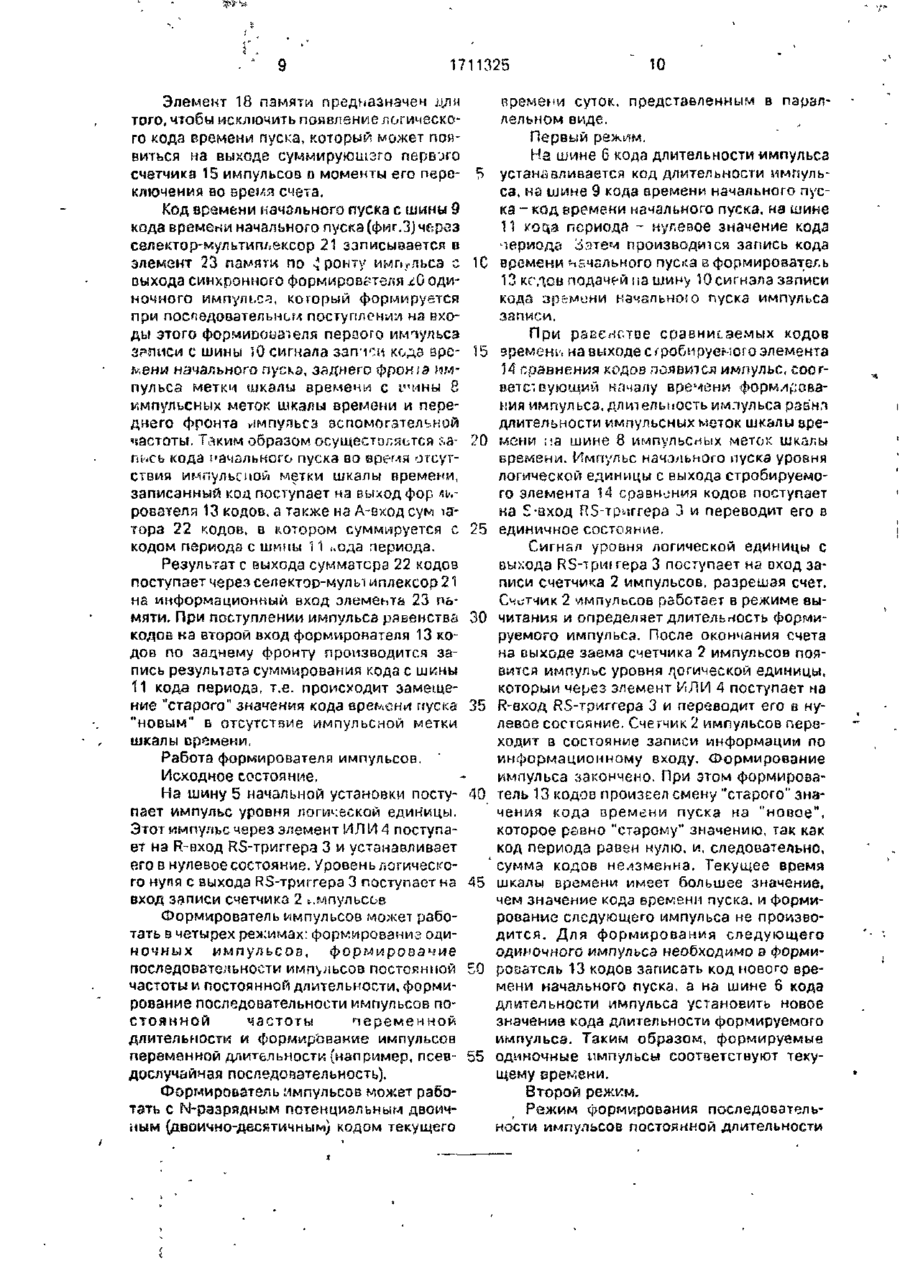

3. Формирователь по п. 1, отличающийся тем, что формирователь кодов содержит элемент ИЛИ, синхронный формирователь одиночного импульса, селектор-мультиплексор, сумматор кодов, эле­мент памяти, выход которого соединен с выходом формирователя кодов и с А-входом сумматора ко­дов, В-вход которого соединен с четвертым входом формирователя кодов, выход - с первым информа­ционным входом селектора-мультиплексора, вто­рой информационный вход которого соединен с шестым входом формирователя кодов, выход с ин­формационным входом элемента памяти, счетный вход синхронизации которого соединен с выходом элемента ИЛИ, первый вход которого соединен с вторым входом формирователя кодов, второй вход с выходом синхронного формирователя одиночно­го импульса, первый вход которого соединен с пер­вым входом формирователя кодов, второй вход - с входом управления селектора-мультиплексора и с пятым входом формирователя кодов, третий вход - с третьим входом формирователя кодов.

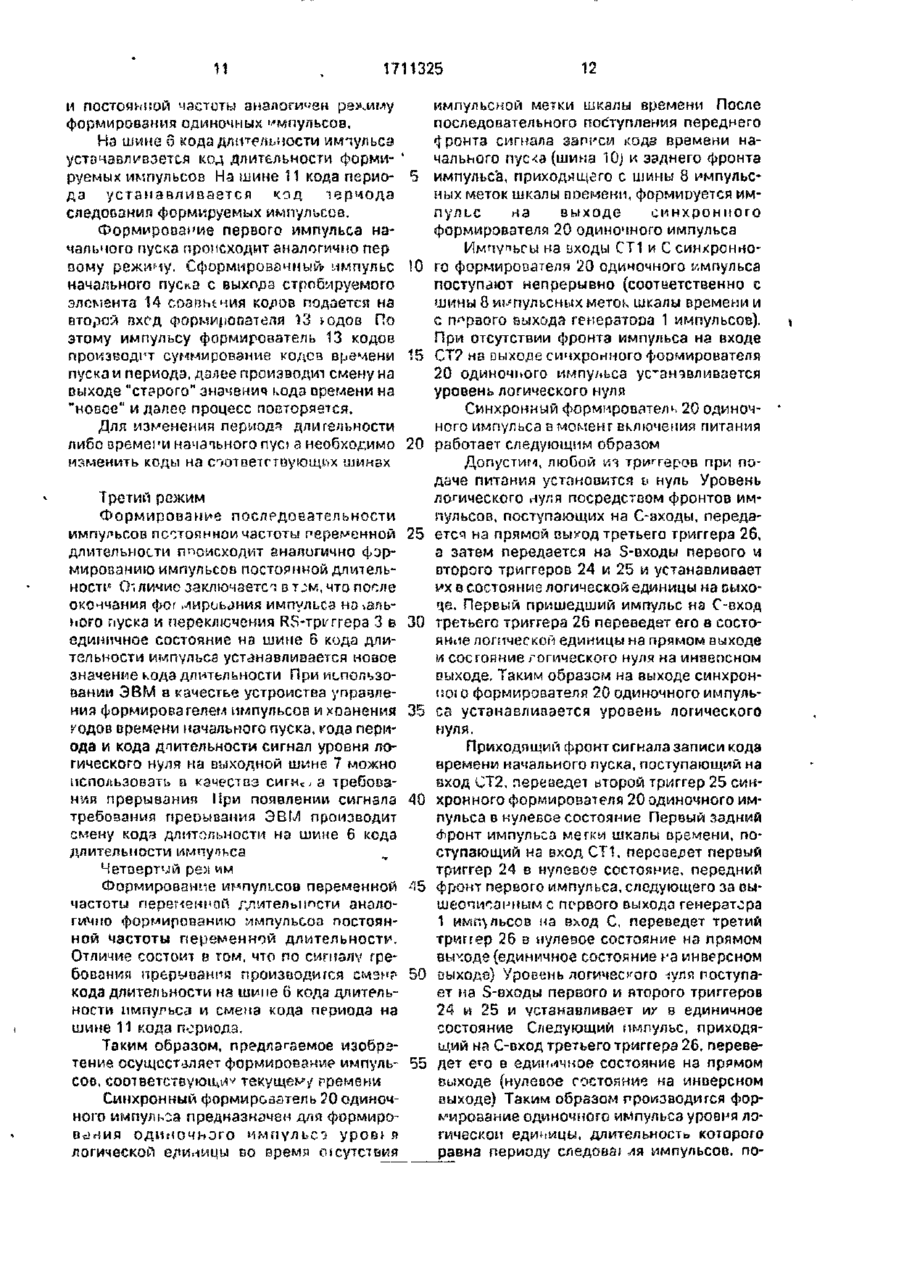

4. Формирователь по п. 3, отличающийся тем, что синхронный формирователь одиночного импульса содержит три триггера, каждый из которых D-типа, С-вход первого из которых соединен с первым входом синхронного формирователя одиночного импульса, второй вход которого соединен с С-входом второго триггера, D-вход которого соединен с шиной логического нуля, S-вход - с S-входом пер­вого триггера и с прямым выходом третьего тригге­ра, инверсный выход которого соединен с выходом синхронного формирователя одиночного импуль­са, третий вход которого соединен с С-входом третьего триггера, D-вход которого соединен с пря­мым выходом первого триггера, D-вход которого соединен с прямым выходом второго триггера.
