Сільськогосподарська система для переміщення продукту в проміжний контейнер

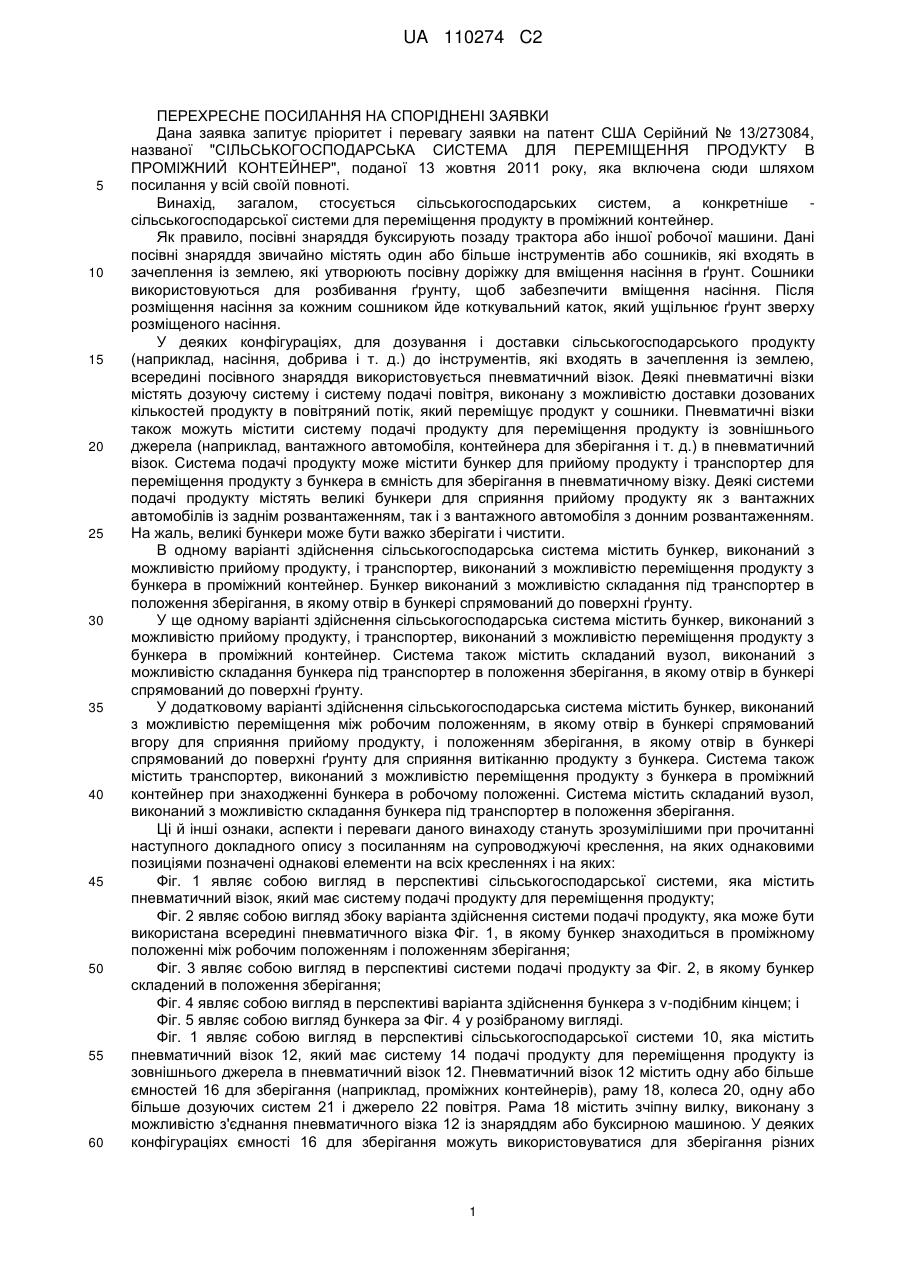

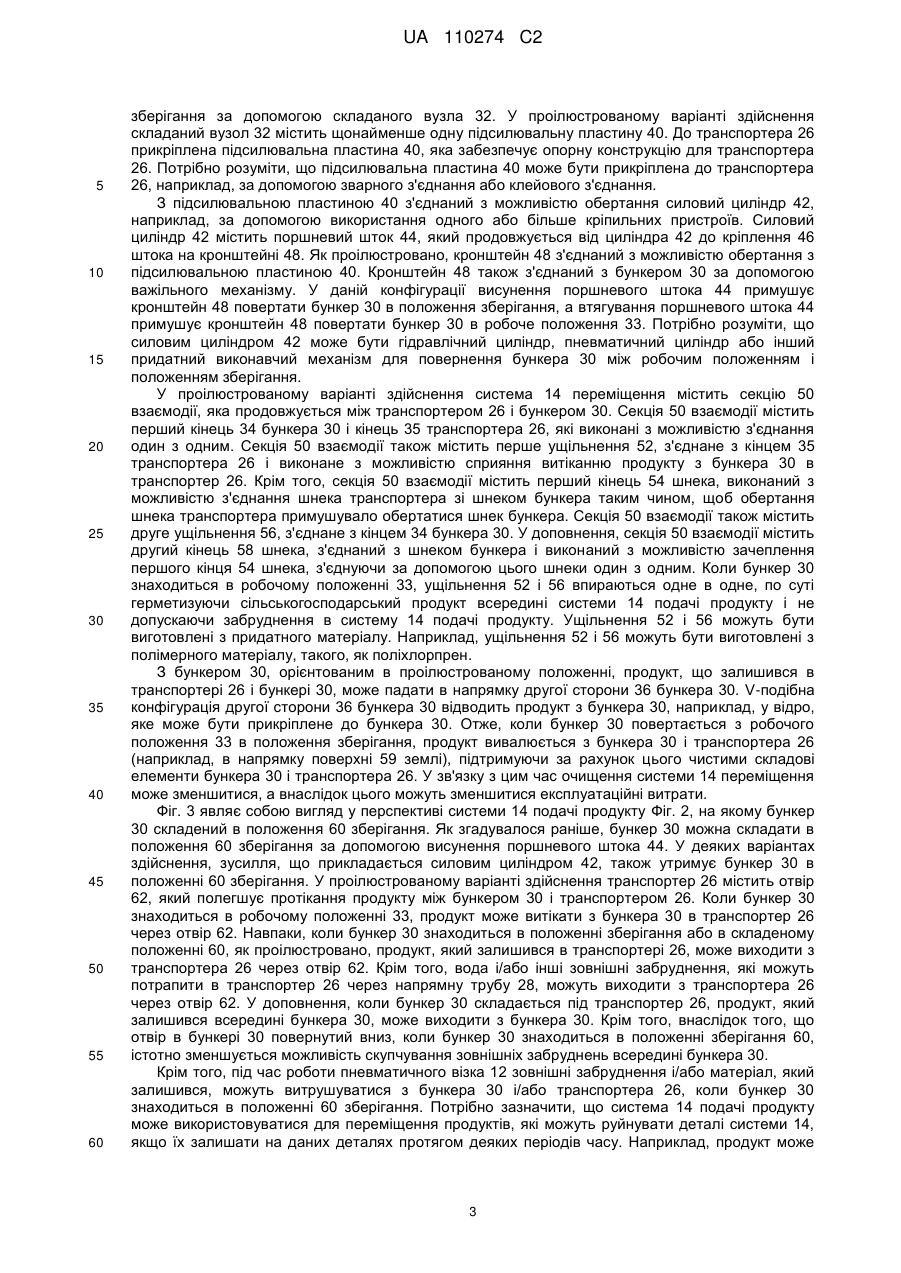

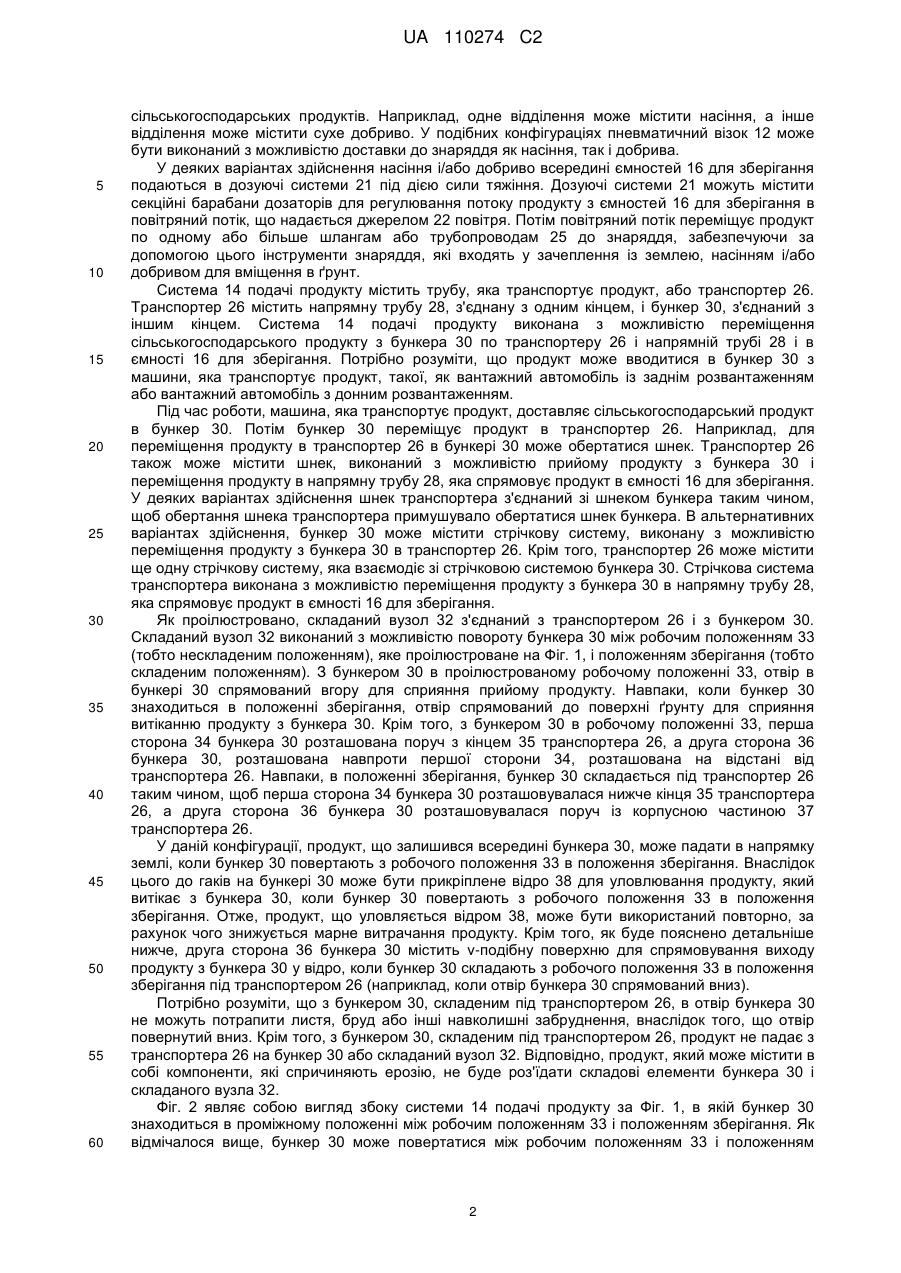

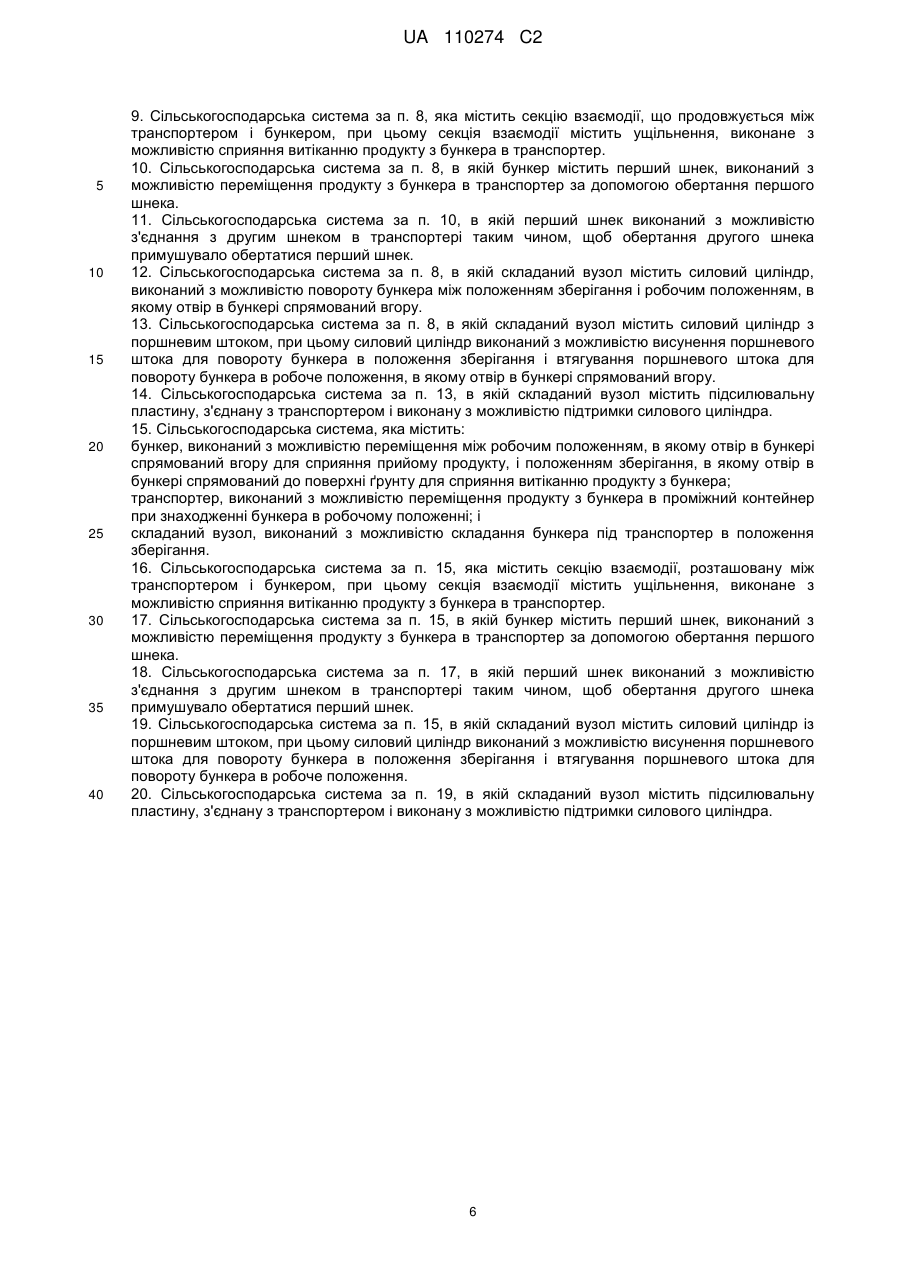

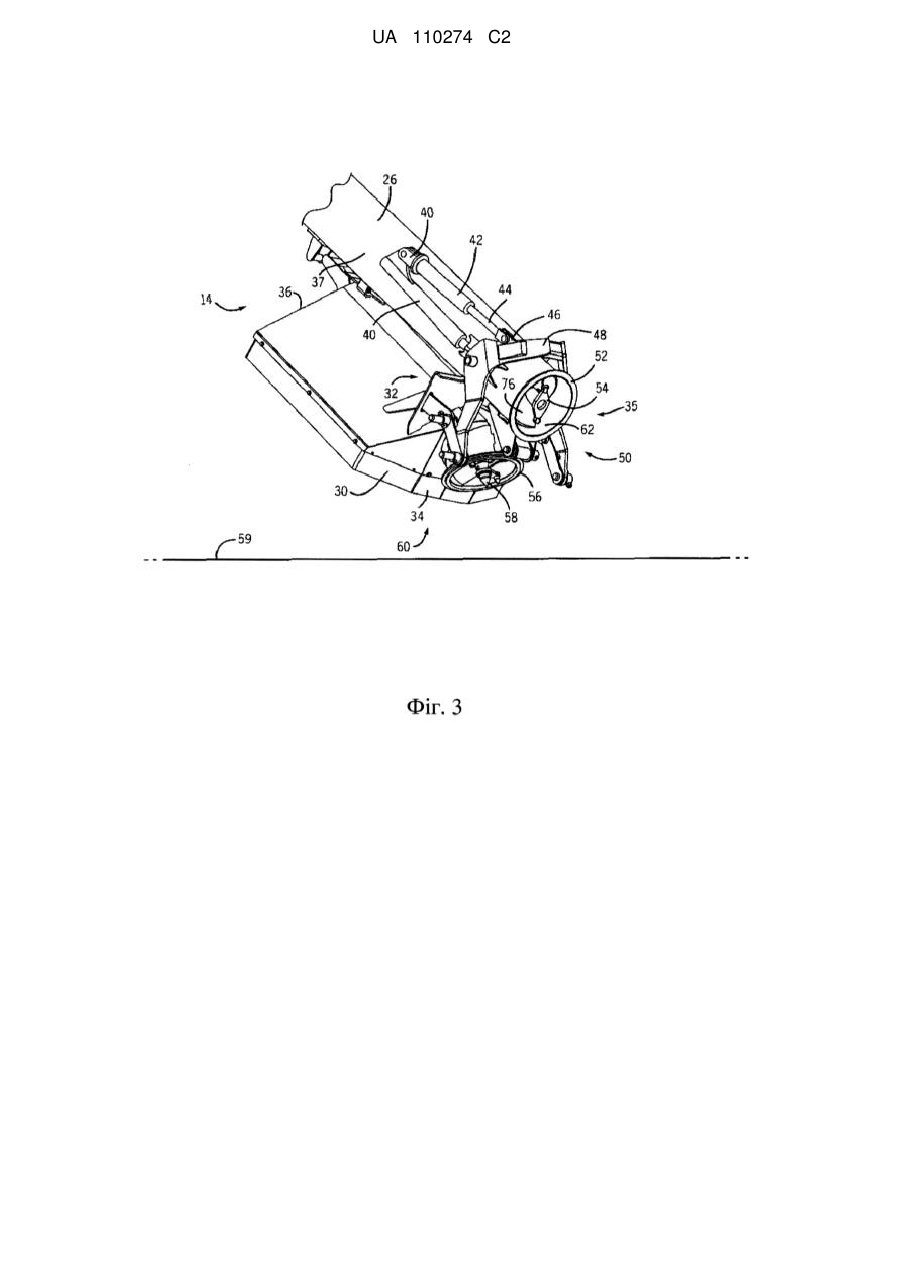

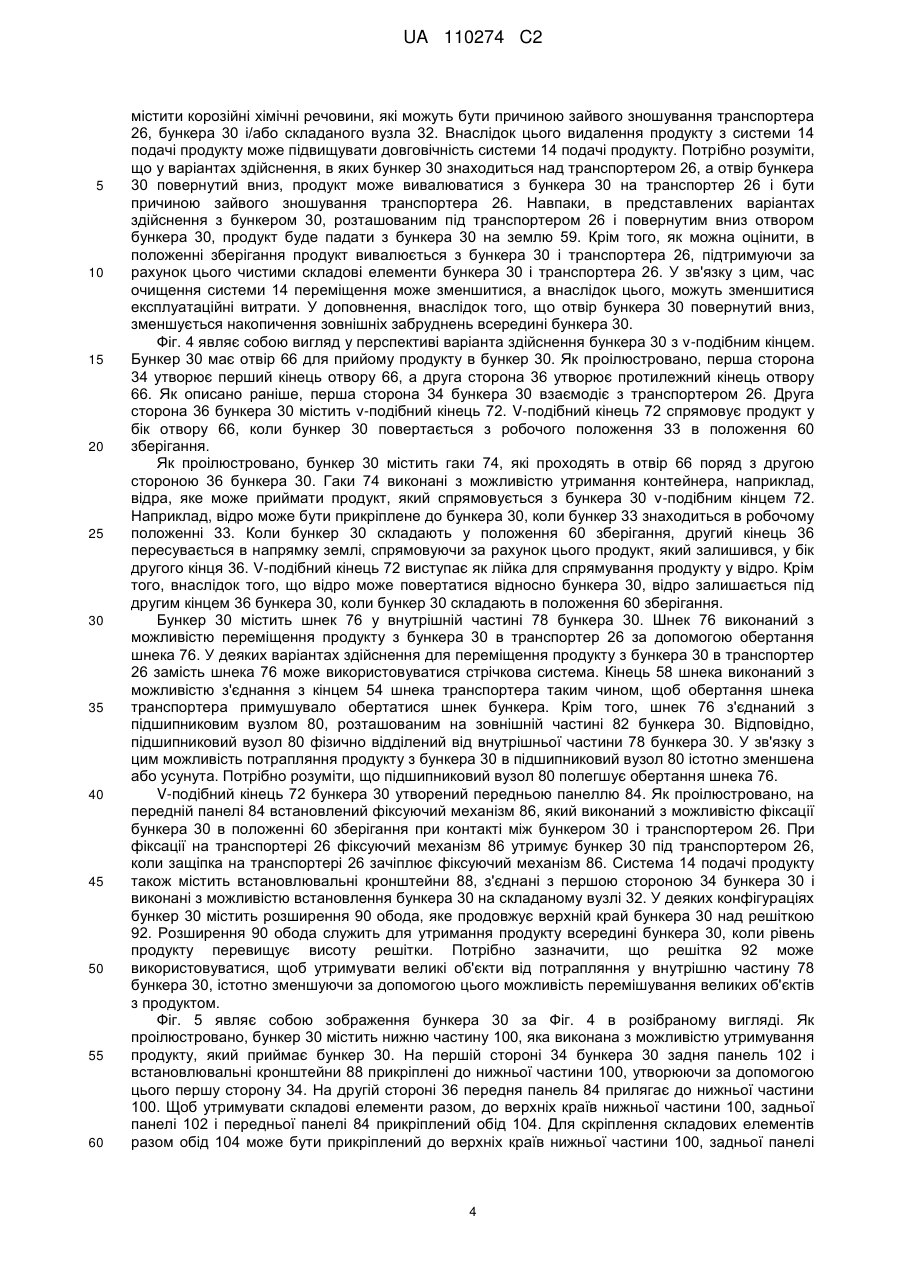

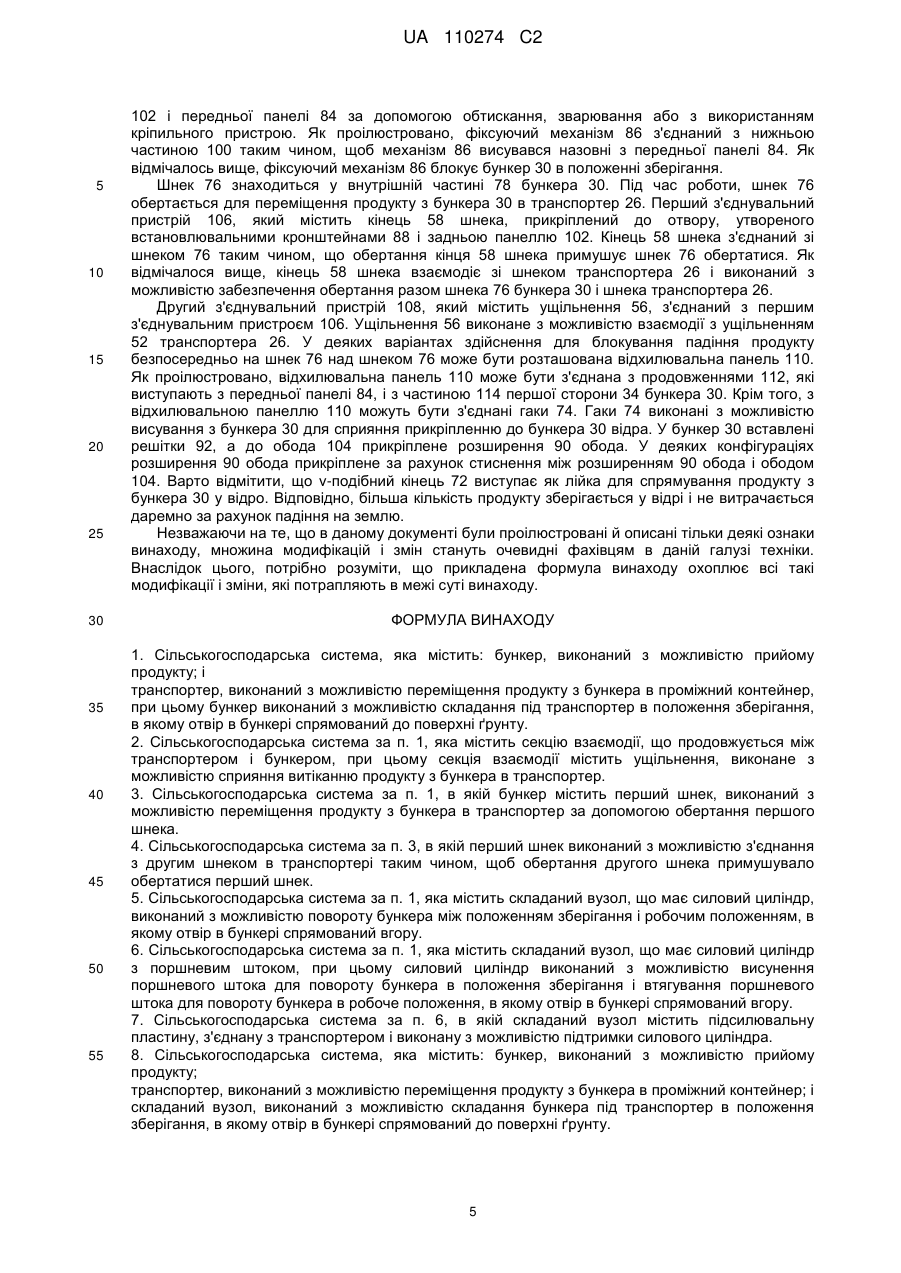

Реферат: Запропонована сільськогосподарська система для переміщення продукту в проміжний контейнер. Одна сільськогосподарська система містить бункер, виконаний з можливістю прийому продукту, і транспортер, виконаний з можливістю переміщення продукту з бункера в проміжний контейнер. Бункер виконаний з можливістю складання під транспортер в положення зберігання, в якому отвір в бункері спрямований до поверхні ґрунту. UA 110274 C2 (12) UA 110274 C2 UA 110274 C2 5 10 15 20 25 30 35 40 45 50 55 60 ПЕРЕХРЕСНЕ ПОСИЛАННЯ НА СПОРІДНЕНІ ЗАЯВКИ Дана заявка запитує пріоритет і перевагу заявки на патент США Серійний № 13/273084, названої "СІЛЬСЬКОГОСПОДАРСЬКА СИСТЕМА ДЛЯ ПЕРЕМІЩЕННЯ ПРОДУКТУ В ПРОМІЖНИЙ КОНТЕЙНЕР", поданої 13 жовтня 2011 року, яка включена сюди шляхом посилання у всій своїй повноті. Винахід, загалом, стосується сільськогосподарських систем, а конкретніше сільськогосподарської системи для переміщення продукту в проміжний контейнер. Як правило, посівні знаряддя буксирують позаду трактора або іншої робочої машини. Дані посівні знаряддя звичайно містять один або більше інструментів або сошників, які входять в зачеплення із землею, які утворюють посівну доріжку для вміщення насіння в ґрунт. Сошники використовуються для розбивання ґрунту, щоб забезпечити вміщення насіння. Після розміщення насіння за кожним сошником йде коткувальний каток, який ущільнює ґрунт зверху розміщеного насіння. У деяких конфігураціях, для дозування і доставки сільськогосподарського продукту (наприклад, насіння, добрива і т. д.) до інструментів, які входять в зачеплення із землею, всередині посівного знаряддя використовується пневматичний візок. Деякі пневматичні візки містять дозуючу систему і систему подачі повітря, виконану з можливістю доставки дозованих кількостей продукту в повітряний потік, який переміщує продукт у сошники. Пневматичні візки також можуть містити систему подачі продукту для переміщення продукту із зовнішнього джерела (наприклад, вантажного автомобіля, контейнера для зберігання і т. д.) в пневматичний візок. Система подачі продукту може містити бункер для прийому продукту і транспортер для переміщення продукту з бункера в ємність для зберігання в пневматичному візку. Деякі системи подачі продукту містять великі бункери для сприяння прийому продукту як з вантажних автомобілів із заднім розвантаженням, так і з вантажного автомобіля з донним розвантаженням. На жаль, великі бункери може бути важко зберігати і чистити. В одному варіанті здійснення сільськогосподарська система містить бункер, виконаний з можливістю прийому продукту, і транспортер, виконаний з можливістю переміщення продукту з бункера в проміжний контейнер. Бункер виконаний з можливістю складання під транспортер в положення зберігання, в якому отвір в бункері спрямований до поверхні ґрунту. У ще одному варіанті здійснення сільськогосподарська система містить бункер, виконаний з можливістю прийому продукту, і транспортер, виконаний з можливістю переміщення продукту з бункера в проміжний контейнер. Система також містить складаний вузол, виконаний з можливістю складання бункера під транспортер в положення зберігання, в якому отвір в бункері спрямований до поверхні ґрунту. У додатковому варіанті здійснення сільськогосподарська система містить бункер, виконаний з можливістю переміщення між робочим положенням, в якому отвір в бункері спрямований вгору для сприяння прийому продукту, і положенням зберігання, в якому отвір в бункері спрямований до поверхні ґрунту для сприяння витіканню продукту з бункера. Система також містить транспортер, виконаний з можливістю переміщення продукту з бункера в проміжний контейнер при знаходженні бункера в робочому положенні. Система містить складаний вузол, виконаний з можливістю складання бункера під транспортер в положення зберігання. Ці й інші ознаки, аспекти і переваги даного винаходу стануть зрозумілішими при прочитанні наступного докладного опису з посиланням на супроводжуючі креслення, на яких однаковими позиціями позначені однакові елементи на всіх кресленнях і на яких: Фіг. 1 являє собою вигляд в перспективі сільськогосподарської системи, яка містить пневматичний візок, який має систему подачі продукту для переміщення продукту; Фіг. 2 являє собою вигляд збоку варіанта здійснення системи подачі продукту, яка може бути використана всередині пневматичного візка Фіг. 1, в якому бункер знаходиться в проміжному положенні між робочим положенням і положенням зберігання; Фіг. 3 являє собою вигляд в перспективі системи подачі продукту за Фіг. 2, в якому бункер складений в положення зберігання; Фіг. 4 являє собою вигляд в перспективі варіанта здійснення бункера з v-подібним кінцем; і Фіг. 5 являє собою вигляд бункера за Фіг. 4 у розібраному вигляді. Фіг. 1 являє собою вигляд в перспективі сільськогосподарської системи 10, яка містить пневматичний візок 12, який має систему 14 подачі продукту для переміщення продукту із зовнішнього джерела в пневматичний візок 12. Пневматичний візок 12 містить одну або більше ємностей 16 для зберігання (наприклад, проміжних контейнерів), раму 18, колеса 20, одну або більше дозуючих систем 21 і джерело 22 повітря. Рама 18 містить зчіпну вилку, виконану з можливістю з'єднання пневматичного візка 12 із знаряддям або буксирною машиною. У деяких конфігураціях ємності 16 для зберігання можуть використовуватися для зберігання різних 1 UA 110274 C2 5 10 15 20 25 30 35 40 45 50 55 60 сільськогосподарських продуктів. Наприклад, одне відділення може містити насіння, а інше відділення може містити сухе добриво. У подібних конфігураціях пневматичний візок 12 може бути виконаний з можливістю доставки до знаряддя як насіння, так і добрива. У деяких варіантах здійснення насіння і/або добриво всередині ємностей 16 для зберігання подаються в дозуючі системи 21 під дією сили тяжіння. Дозуючі системи 21 можуть містити секційні барабани дозаторів для регулювання потоку продукту з ємностей 16 для зберігання в повітряний потік, що надається джерелом 22 повітря. Потім повітряний потік переміщує продукт по одному або більше шлангам або трубопроводам 25 до знаряддя, забезпечуючи за допомогою цього інструменти знаряддя, які входять у зачеплення із землею, насінням і/або добривом для вміщення в ґрунт. Система 14 подачі продукту містить трубу, яка транспортує продукт, або транспортер 26. Транспортер 26 містить напрямну трубу 28, з'єднану з одним кінцем, і бункер 30, з'єднаний з іншим кінцем. Система 14 подачі продукту виконана з можливістю переміщення сільськогосподарського продукту з бункера 30 по транспортеру 26 і напрямній трубі 28 і в ємності 16 для зберігання. Потрібно розуміти, що продукт може вводитися в бункер 30 з машини, яка транспортує продукт, такої, як вантажний автомобіль із заднім розвантаженням або вантажний автомобіль з донним розвантаженням. Під час роботи, машина, яка транспортує продукт, доставляє сільськогосподарський продукт в бункер 30. Потім бункер 30 переміщує продукт в транспортер 26. Наприклад, для переміщення продукту в транспортер 26 в бункері 30 може обертатися шнек. Транспортер 26 також може містити шнек, виконаний з можливістю прийому продукту з бункера 30 і переміщення продукту в напрямну трубу 28, яка спрямовує продукт в ємності 16 для зберігання. У деяких варіантах здійснення шнек транспортера з'єднаний зі шнеком бункера таким чином, щоб обертання шнека транспортера примушувало обертатися шнек бункера. В альтернативних варіантах здійснення, бункер 30 може містити стрічкову систему, виконану з можливістю переміщення продукту з бункера 30 в транспортер 26. Крім того, транспортер 26 може містити ще одну стрічкову систему, яка взаємодіє зі стрічковою системою бункера 30. Стрічкова система транспортера виконана з можливістю переміщення продукту з бункера 30 в напрямну трубу 28, яка спрямовує продукт в ємності 16 для зберігання. Як проілюстровано, складаний вузол 32 з'єднаний з транспортером 26 і з бункером 30. Складаний вузол 32 виконаний з можливістю повороту бункера 30 між робочим положенням 33 (тобто нескладеним положенням), яке проілюстроване на Фіг. 1, і положенням зберігання (тобто складеним положенням). З бункером 30 в проілюстрованому робочому положенні 33, отвір в бункері 30 спрямований вгору для сприяння прийому продукту. Навпаки, коли бункер 30 знаходиться в положенні зберігання, отвір спрямований до поверхні ґрунту для сприяння витіканню продукту з бункера 30. Крім того, з бункером 30 в робочому положенні 33, перша сторона 34 бункера 30 розташована поруч з кінцем 35 транспортера 26, а друга сторона 36 бункера 30, розташована навпроти першої сторони 34, розташована на відстані від транспортера 26. Навпаки, в положенні зберігання, бункер 30 складається під транспортер 26 таким чином, щоб перша сторона 34 бункера 30 розташовувалася нижче кінця 35 транспортера 26, а друга сторона 36 бункера 30 розташовувалася поруч із корпусною частиною 37 транспортера 26. У даній конфігурації, продукт, що залишився всередині бункера 30, може падати в напрямку землі, коли бункер 30 повертають з робочого положення 33 в положення зберігання. Внаслідок цього до гаків на бункері 30 може бути прикріплене відро 38 для уловлювання продукту, який витікає з бункера 30, коли бункер 30 повертають з робочого положення 33 в положення зберігання. Отже, продукт, що уловляється відром 38, може бути використаний повторно, за рахунок чого знижується марне витрачання продукту. Крім того, як буде пояснено детальніше нижче, друга сторона 36 бункера 30 містить v-подібну поверхню для спрямовування виходу продукту з бункера 30 у відро, коли бункер 30 складають з робочого положення 33 в положення зберігання під транспортером 26 (наприклад, коли отвір бункера 30 спрямований вниз). Потрібно розуміти, що з бункером 30, складеним під транспортером 26, в отвір бункера 30 не можуть потрапити листя, бруд або інші навколишні забруднення, внаслідок того, що отвір повернутий вниз. Крім того, з бункером 30, складеним під транспортером 26, продукт не падає з транспортера 26 на бункер 30 або складаний вузол 32. Відповідно, продукт, який може містити в собі компоненти, які спричиняють ерозію, не буде роз'їдати складові елементи бункера 30 і складаного вузла 32. Фіг. 2 являє собою вигляд збоку системи 14 подачі продукту за Фіг. 1, в якій бункер 30 знаходиться в проміжному положенні між робочим положенням 33 і положенням зберігання. Як відмічалося вище, бункер 30 може повертатися між робочим положенням 33 і положенням 2 UA 110274 C2 5 10 15 20 25 30 35 40 45 50 55 60 зберігання за допомогою складаного вузла 32. У проілюстрованому варіанті здійснення складаний вузол 32 містить щонайменше одну підсилювальну пластину 40. До транспортера 26 прикріплена підсилювальна пластина 40, яка забезпечує опорну конструкцію для транспортера 26. Потрібно розуміти, що підсилювальна пластина 40 може бути прикріплена до транспортера 26, наприклад, за допомогою зварного з'єднання або клейового з'єднання. З підсилювальною пластиною 40 з'єднаний з можливістю обертання силовий циліндр 42, наприклад, за допомогою використання одного або більше кріпильних пристроїв. Силовий циліндр 42 містить поршневий шток 44, який продовжується від циліндра 42 до кріплення 46 штока на кронштейні 48. Як проілюстровано, кронштейн 48 з'єднаний з можливістю обертання з підсилювальною пластиною 40. Кронштейн 48 також з'єднаний з бункером 30 за допомогою важільного механізму. У даній конфігурації висунення поршневого штока 44 примушує кронштейн 48 повертати бункер 30 в положення зберігання, а втягування поршневого штока 44 примушує кронштейн 48 повертати бункер 30 в робоче положення 33. Потрібно розуміти, що силовим циліндром 42 може бути гідравлічний циліндр, пневматичний циліндр або інший придатний виконавчий механізм для повернення бункера 30 між робочим положенням і положенням зберігання. У проілюстрованому варіанті здійснення система 14 переміщення містить секцію 50 взаємодії, яка продовжується між транспортером 26 і бункером 30. Секція 50 взаємодії містить перший кінець 34 бункера 30 і кінець 35 транспортера 26, які виконані з можливістю з'єднання один з одним. Секція 50 взаємодії також містить перше ущільнення 52, з'єднане з кінцем 35 транспортера 26 і виконане з можливістю сприяння витіканню продукту з бункера 30 в транспортер 26. Крім того, секція 50 взаємодії містить перший кінець 54 шнека, виконаний з можливістю з'єднання шнека транспортера зі шнеком бункера таким чином, щоб обертання шнека транспортера примушувало обертатися шнек бункера. Секція 50 взаємодії також містить друге ущільнення 56, з'єднане з кінцем 34 бункера 30. У доповнення, секція 50 взаємодії містить другий кінець 58 шнека, з'єднаний з шнеком бункера і виконаний з можливістю зачеплення першого кінця 54 шнека, з'єднуючи за допомогою цього шнеки один з одним. Коли бункер 30 знаходиться в робочому положенні 33, ущільнення 52 і 56 впираються одне в одне, по суті герметизуючи сільськогосподарський продукт всередині системи 14 подачі продукту і не допускаючи забруднення в систему 14 подачі продукту. Ущільнення 52 і 56 можуть бути виготовлені з придатного матеріалу. Наприклад, ущільнення 52 і 56 можуть бути виготовлені з полімерного матеріалу, такого, як поліхлорпрен. З бункером 30, орієнтованим в проілюстрованому положенні, продукт, що залишився в транспортері 26 і бункері 30, може падати в напрямку другої сторони 36 бункера 30. V-подібна конфігурація другої сторони 36 бункера 30 відводить продукт з бункера 30, наприклад, у відро, яке може бути прикріплене до бункера 30. Отже, коли бункер 30 повертається з робочого положення 33 в положення зберігання, продукт вивалюється з бункера 30 і транспортера 26 (наприклад, в напрямку поверхні 59 землі), підтримуючи за рахунок цього чистими складові елементи бункера 30 і транспортера 26. У зв'язку з цим час очищення системи 14 переміщення може зменшитися, а внаслідок цього можуть зменшитися експлуатаційні витрати. Фіг. 3 являє собою вигляд у перспективі системи 14 подачі продукту Фіг. 2, на якому бункер 30 складений в положення 60 зберігання. Як згадувалося раніше, бункер 30 можна складати в положення 60 зберігання за допомогою висунення поршневого штока 44. У деяких варіантах здійснення, зусилля, що прикладається силовим циліндром 42, також утримує бункер 30 в положенні 60 зберігання. У проілюстрованому варіанті здійснення транспортер 26 містить отвір 62, який полегшує протікання продукту між бункером 30 і транспортером 26. Коли бункер 30 знаходиться в робочому положенні 33, продукт може витікати з бункера 30 в транспортер 26 через отвір 62. Навпаки, коли бункер 30 знаходиться в положенні зберігання або в складеному положенні 60, як проілюстровано, продукт, який залишився в транспортері 26, може виходити з транспортера 26 через отвір 62. Крім того, вода і/або інші зовнішні забруднення, які можуть потрапити в транспортер 26 через напрямну трубу 28, можуть виходити з транспортера 26 через отвір 62. У доповнення, коли бункер 30 складається під транспортер 26, продукт, який залишився всередині бункера 30, може виходити з бункера 30. Крім того, внаслідок того, що отвір в бункері 30 повернутий вниз, коли бункер 30 знаходиться в положенні зберігання 60, істотно зменшується можливість скупчування зовнішніх забруднень всередині бункера 30. Крім того, під час роботи пневматичного візка 12 зовнішні забруднення і/або матеріал, який залишився, можуть витрушуватися з бункера 30 і/або транспортера 26, коли бункер 30 знаходиться в положенні 60 зберігання. Потрібно зазначити, що система 14 подачі продукту може використовуватися для переміщення продуктів, які можуть руйнувати деталі системи 14, якщо їх залишати на даних деталях протягом деяких періодів часу. Наприклад, продукт може 3 UA 110274 C2 5 10 15 20 25 30 35 40 45 50 55 60 містити корозійні хімічні речовини, які можуть бути причиною зайвого зношування транспортера 26, бункера 30 і/або складаного вузла 32. Внаслідок цього видалення продукту з системи 14 подачі продукту може підвищувати довговічність системи 14 подачі продукту. Потрібно розуміти, що у варіантах здійснення, в яких бункер 30 знаходиться над транспортером 26, а отвір бункера 30 повернутий вниз, продукт може вивалюватися з бункера 30 на транспортер 26 і бути причиною зайвого зношування транспортера 26. Навпаки, в представлених варіантах здійснення з бункером 30, розташованим під транспортером 26 і повернутим вниз отвором бункера 30, продукт буде падати з бункера 30 на землю 59. Крім того, як можна оцінити, в положенні зберігання продукт вивалюється з бункера 30 і транспортера 26, підтримуючи за рахунок цього чистими складові елементи бункера 30 і транспортера 26. У зв'язку з цим, час очищення системи 14 переміщення може зменшитися, а внаслідок цього, можуть зменшитися експлуатаційні витрати. У доповнення, внаслідок того, що отвір бункера 30 повернутий вниз, зменшується накопичення зовнішніх забруднень всередині бункера 30. Фіг. 4 являє собою вигляд у перспективі варіанта здійснення бункера 30 з v-подібним кінцем. Бункер 30 має отвір 66 для прийому продукту в бункер 30. Як проілюстровано, перша сторона 34 утворює перший кінець отвору 66, а друга сторона 36 утворює протилежний кінець отвору 66. Як описано раніше, перша сторона 34 бункера 30 взаємодіє з транспортером 26. Друга сторона 36 бункера 30 містить v-подібний кінець 72. V-подібний кінець 72 спрямовує продукт у бік отвору 66, коли бункер 30 повертається з робочого положення 33 в положення 60 зберігання. Як проілюстровано, бункер 30 містить гаки 74, які проходять в отвір 66 поряд з другою стороною 36 бункера 30. Гаки 74 виконані з можливістю утримання контейнера, наприклад, відра, яке може приймати продукт, який спрямовується з бункера 30 v-подібним кінцем 72. Наприклад, відро може бути прикріплене до бункера 30, коли бункер 33 знаходиться в робочому положенні 33. Коли бункер 30 складають у положення 60 зберігання, другий кінець 36 пересувається в напрямку землі, спрямовуючи за рахунок цього продукт, який залишився, у бік другого кінця 36. V-подібний кінець 72 виступає як лійка для спрямування продукту у відро. Крім того, внаслідок того, що відро може повертатися відносно бункера 30, відро залишається під другим кінцем 36 бункера 30, коли бункер 30 складають в положення 60 зберігання. Бункер 30 містить шнек 76 у внутрішній частині 78 бункера 30. Шнек 76 виконаний з можливістю переміщення продукту з бункера 30 в транспортер 26 за допомогою обертання шнека 76. У деяких варіантах здійснення для переміщення продукту з бункера 30 в транспортер 26 замість шнека 76 може використовуватися стрічкова система. Кінець 58 шнека виконаний з можливістю з'єднання з кінцем 54 шнека транспортера таким чином, щоб обертання шнека транспортера примушувало обертатися шнек бункера. Крім того, шнек 76 з'єднаний з підшипниковим вузлом 80, розташованим на зовнішній частині 82 бункера 30. Відповідно, підшипниковий вузол 80 фізично відділений від внутрішньої частини 78 бункера 30. У зв'язку з цим можливість потрапляння продукту з бункера 30 в підшипниковий вузол 80 істотно зменшена або усунута. Потрібно розуміти, що підшипниковий вузол 80 полегшує обертання шнека 76. V-подібний кінець 72 бункера 30 утворений передньою панеллю 84. Як проілюстровано, на передній панелі 84 встановлений фіксуючий механізм 86, який виконаний з можливістю фіксації бункера 30 в положенні 60 зберігання при контакті між бункером 30 і транспортером 26. При фіксації на транспортері 26 фіксуючий механізм 86 утримує бункер 30 під транспортером 26, коли защіпка на транспортері 26 зачіплює фіксуючий механізм 86. Система 14 подачі продукту також містить встановлювальні кронштейни 88, з'єднані з першою стороною 34 бункера 30 і виконані з можливістю встановлення бункера 30 на складаному вузлі 32. У деяких конфігураціях бункер 30 містить розширення 90 обода, яке продовжує верхній край бункера 30 над решіткою 92. Розширення 90 обода служить для утримання продукту всередині бункера 30, коли рівень продукту перевищує висоту решітки. Потрібно зазначити, що решітка 92 може використовуватися, щоб утримувати великі об'єкти від потрапляння у внутрішню частину 78 бункера 30, істотно зменшуючи за допомогою цього можливість перемішування великих об'єктів з продуктом. Фіг. 5 являє собою зображення бункера 30 за Фіг. 4 в розібраному вигляді. Як проілюстровано, бункер 30 містить нижню частину 100, яка виконана з можливістю утримування продукту, який приймає бункер 30. На першій стороні 34 бункера 30 задня панель 102 і встановлювальні кронштейни 88 прикріплені до нижньої частини 100, утворюючи за допомогою цього першу сторону 34. На другій стороні 36 передня панель 84 прилягає до нижньої частини 100. Щоб утримувати складові елементи разом, до верхніх країв нижньої частини 100, задньої панелі 102 і передньої панелі 84 прикріплений обід 104. Для скріплення складових елементів разом обід 104 може бути прикріплений до верхніх країв нижньої частини 100, задньої панелі 4 UA 110274 C2 5 10 15 20 25 30 35 40 45 50 55 102 і передньої панелі 84 за допомогою обтискання, зварювання або з використанням кріпильного пристрою. Як проілюстровано, фіксуючий механізм 86 з'єднаний з нижньою частиною 100 таким чином, щоб механізм 86 висувався назовні з передньої панелі 84. Як відмічалось вище, фіксуючий механізм 86 блокує бункер 30 в положенні зберігання. Шнек 76 знаходиться у внутрішній частині 78 бункера 30. Під час роботи, шнек 76 обертається для переміщення продукту з бункера 30 в транспортер 26. Перший з'єднувальний пристрій 106, який містить кінець 58 шнека, прикріплений до отвору, утвореного встановлювальними кронштейнами 88 і задньою панеллю 102. Кінець 58 шнека з'єднаний зі шнеком 76 таким чином, що обертання кінця 58 шнека примушує шнек 76 обертатися. Як відмічалося вище, кінець 58 шнека взаємодіє зі шнеком транспортера 26 і виконаний з можливістю забезпечення обертання разом шнека 76 бункера 30 і шнека транспортера 26. Другий з'єднувальний пристрій 108, який містить ущільнення 56, з'єднаний з першим з'єднувальним пристроєм 106. Ущільнення 56 виконане з можливістю взаємодії з ущільненням 52 транспортера 26. У деяких варіантах здійснення для блокування падіння продукту безпосередньо на шнек 76 над шнеком 76 може бути розташована відхилювальна панель 110. Як проілюстровано, відхилювальна панель 110 може бути з'єднана з продовженнями 112, які виступають з передньої панелі 84, і з частиною 114 першої сторони 34 бункера 30. Крім того, з відхилювальною панеллю 110 можуть бути з'єднані гаки 74. Гаки 74 виконані з можливістю висування з бункера 30 для сприяння прикріпленню до бункера 30 відра. У бункер 30 вставлені решітки 92, а до обода 104 прикріплене розширення 90 обода. У деяких конфігураціях розширення 90 обода прикріплене за рахунок стиснення між розширенням 90 обода і ободом 104. Варто відмітити, що v-подібний кінець 72 виступає як лійка для спрямування продукту з бункера 30 у відро. Відповідно, більша кількість продукту зберігається у відрі і не витрачається даремно за рахунок падіння на землю. Незважаючи на те, що в даному документі були проілюстровані й описані тільки деякі ознаки винаходу, множина модифікацій і змін стануть очевидні фахівцям в даній галузі техніки. Внаслідок цього, потрібно розуміти, що прикладена формула винаходу охоплює всі такі модифікації і зміни, які потрапляють в межі суті винаходу. ФОРМУЛА ВИНАХОДУ 1. Сільськогосподарська система, яка містить: бункер, виконаний з можливістю прийому продукту; і транспортер, виконаний з можливістю переміщення продукту з бункера в проміжний контейнер, при цьому бункер виконаний з можливістю складання під транспортер в положення зберігання, в якому отвір в бункері спрямований до поверхні ґрунту. 2. Сільськогосподарська система за п. 1, яка містить секцію взаємодії, що продовжується між транспортером і бункером, при цьому секція взаємодії містить ущільнення, виконане з можливістю сприяння витіканню продукту з бункера в транспортер. 3. Сільськогосподарська система за п. 1, в якій бункер містить перший шнек, виконаний з можливістю переміщення продукту з бункера в транспортер за допомогою обертання першого шнека. 4. Сільськогосподарська система за п. 3, в якій перший шнек виконаний з можливістю з'єднання з другим шнеком в транспортері таким чином, щоб обертання другого шнека примушувало обертатися перший шнек. 5. Сільськогосподарська система за п. 1, яка містить складаний вузол, що має силовий циліндр, виконаний з можливістю повороту бункера між положенням зберігання і робочим положенням, в якому отвір в бункері спрямований вгору. 6. Сільськогосподарська система за п. 1, яка містить складаний вузол, що має силовий циліндр з поршневим штоком, при цьому силовий циліндр виконаний з можливістю висунення поршневого штока для повороту бункера в положення зберігання і втягування поршневого штока для повороту бункера в робоче положення, в якому отвір в бункері спрямований вгору. 7. Сільськогосподарська система за п. 6, в якій складаний вузол містить підсилювальну пластину, з'єднану з транспортером і виконану з можливістю підтримки силового циліндра. 8. Сільськогосподарська система, яка містить: бункер, виконаний з можливістю прийому продукту; транспортер, виконаний з можливістю переміщення продукту з бункера в проміжний контейнер; і складаний вузол, виконаний з можливістю складання бункера під транспортер в положення зберігання, в якому отвір в бункері спрямований до поверхні ґрунту. 5 UA 110274 C2 5 10 15 20 25 30 35 40 9. Сільськогосподарська система за п. 8, яка містить секцію взаємодії, що продовжується між транспортером і бункером, при цьому секція взаємодії містить ущільнення, виконане з можливістю сприяння витіканню продукту з бункера в транспортер. 10. Сільськогосподарська система за п. 8, в якій бункер містить перший шнек, виконаний з можливістю переміщення продукту з бункера в транспортер за допомогою обертання першого шнека. 11. Сільськогосподарська система за п. 10, в якій перший шнек виконаний з можливістю з'єднання з другим шнеком в транспортері таким чином, щоб обертання другого шнека примушувало обертатися перший шнек. 12. Сільськогосподарська система за п. 8, в якій складаний вузол містить силовий циліндр, виконаний з можливістю повороту бункера між положенням зберігання і робочим положенням, в якому отвір в бункері спрямований вгору. 13. Сільськогосподарська система за п. 8, в якій складаний вузол містить силовий циліндр з поршневим штоком, при цьому силовий циліндр виконаний з можливістю висунення поршневого штока для повороту бункера в положення зберігання і втягування поршневого штока для повороту бункера в робоче положення, в якому отвір в бункері спрямований вгору. 14. Сільськогосподарська система за п. 13, в якій складаний вузол містить підсилювальну пластину, з'єднану з транспортером і виконану з можливістю підтримки силового циліндра. 15. Сільськогосподарська система, яка містить: бункер, виконаний з можливістю переміщення між робочим положенням, в якому отвір в бункері спрямований вгору для сприяння прийому продукту, і положенням зберігання, в якому отвір в бункері спрямований до поверхні ґрунту для сприяння витіканню продукту з бункера; транспортер, виконаний з можливістю переміщення продукту з бункера в проміжний контейнер при знаходженні бункера в робочому положенні; і складаний вузол, виконаний з можливістю складання бункера під транспортер в положення зберігання. 16. Сільськогосподарська система за п. 15, яка містить секцію взаємодії, розташовану між транспортером і бункером, при цьому секція взаємодії містить ущільнення, виконане з можливістю сприяння витіканню продукту з бункера в транспортер. 17. Сільськогосподарська система за п. 15, в якій бункер містить перший шнек, виконаний з можливістю переміщення продукту з бункера в транспортер за допомогою обертання першого шнека. 18. Сільськогосподарська система за п. 17, в якій перший шнек виконаний з можливістю з'єднання з другим шнеком в транспортері таким чином, щоб обертання другого шнека примушувало обертатися перший шнек. 19. Сільськогосподарська система за п. 15, в якій складаний вузол містить силовий циліндр із поршневим штоком, при цьому силовий циліндр виконаний з можливістю висунення поршневого штока для повороту бункера в положення зберігання і втягування поршневого штока для повороту бункера в робоче положення. 20. Сільськогосподарська система за п. 19, в якій складаний вузол містить підсилювальну пластину, з'єднану з транспортером і виконану з можливістю підтримки силового циліндра. 6 UA 110274 C2 7 UA 110274 C2 8 UA 110274 C2 9 UA 110274 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
