Обгортка курильного виробу

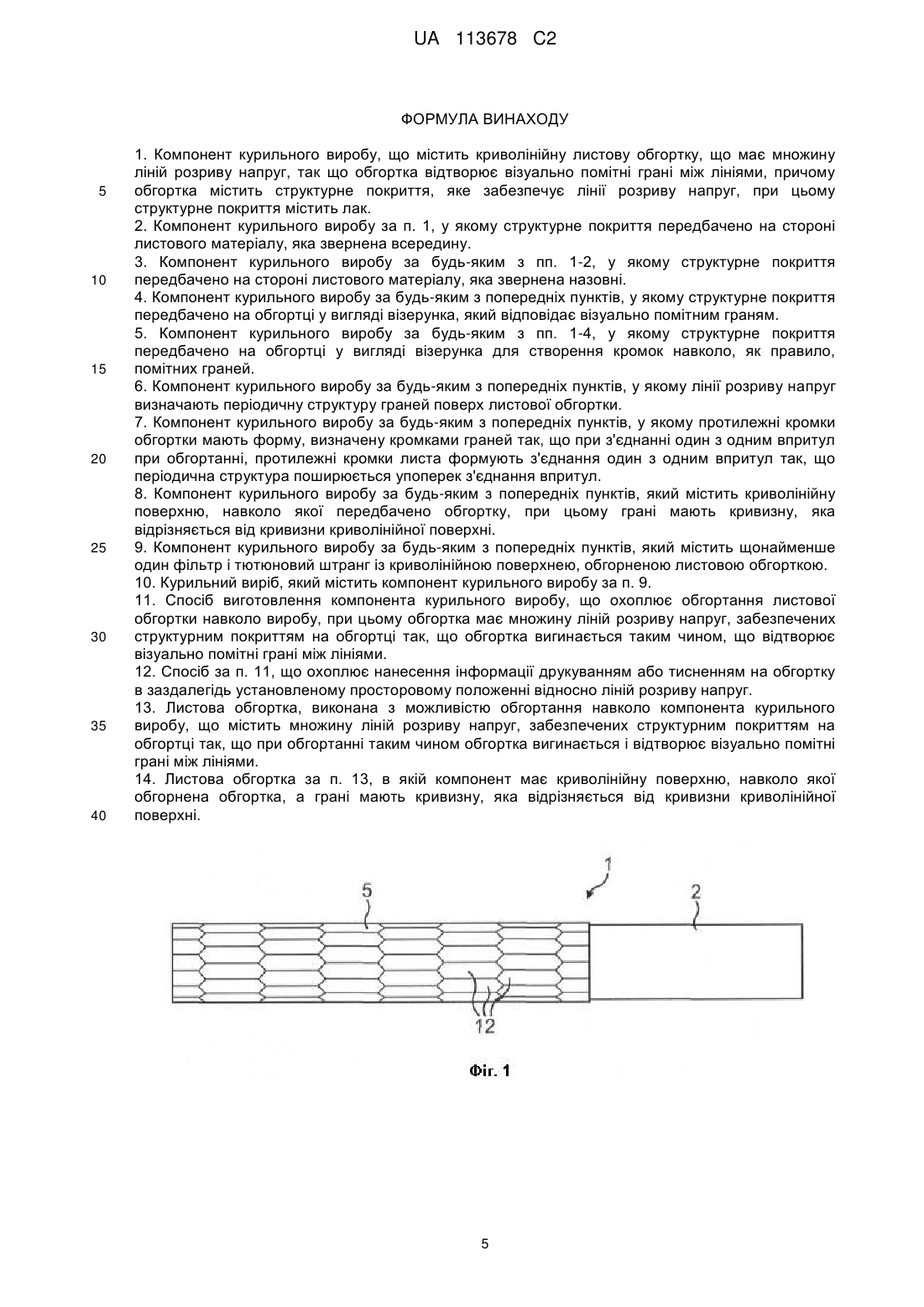

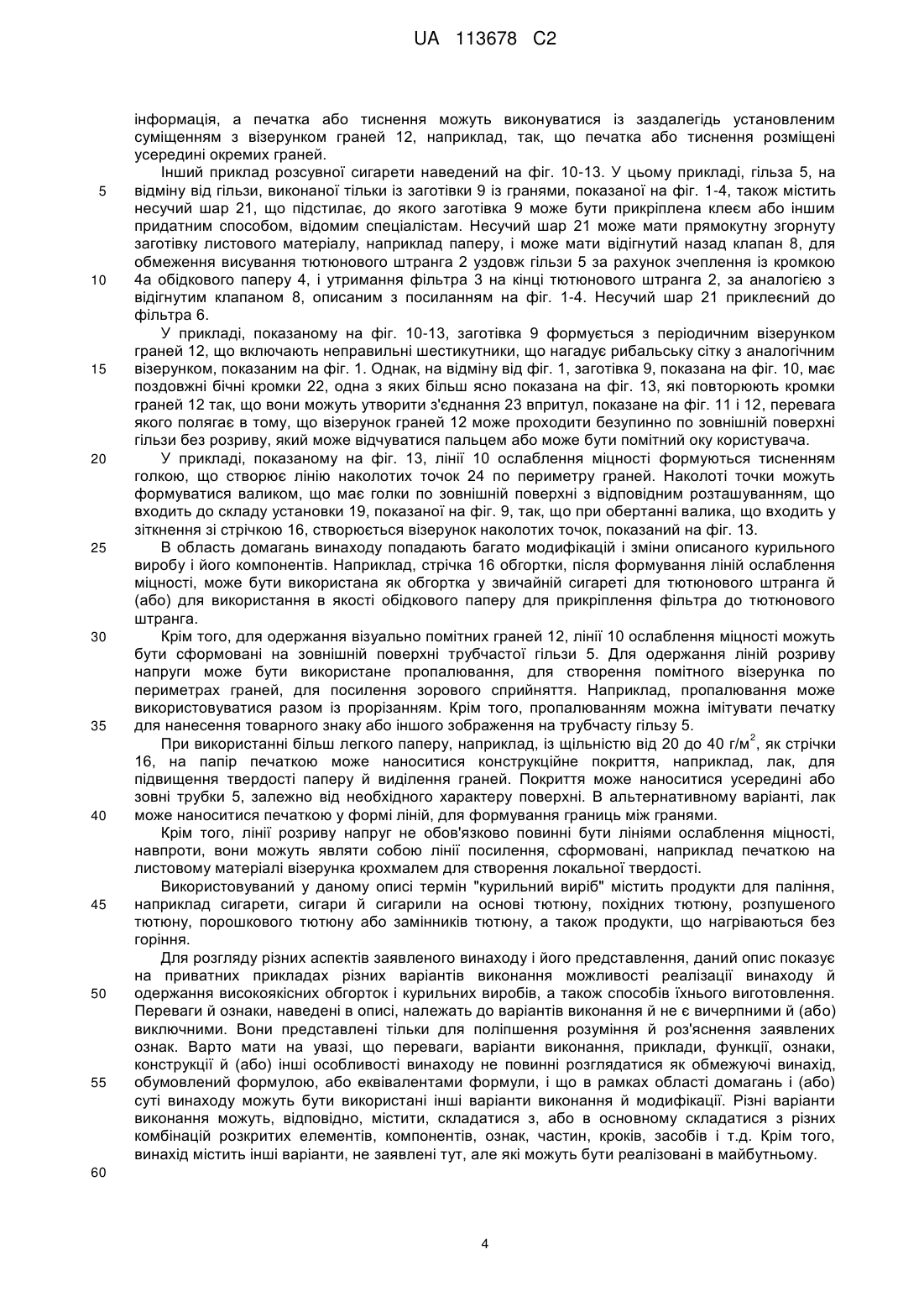

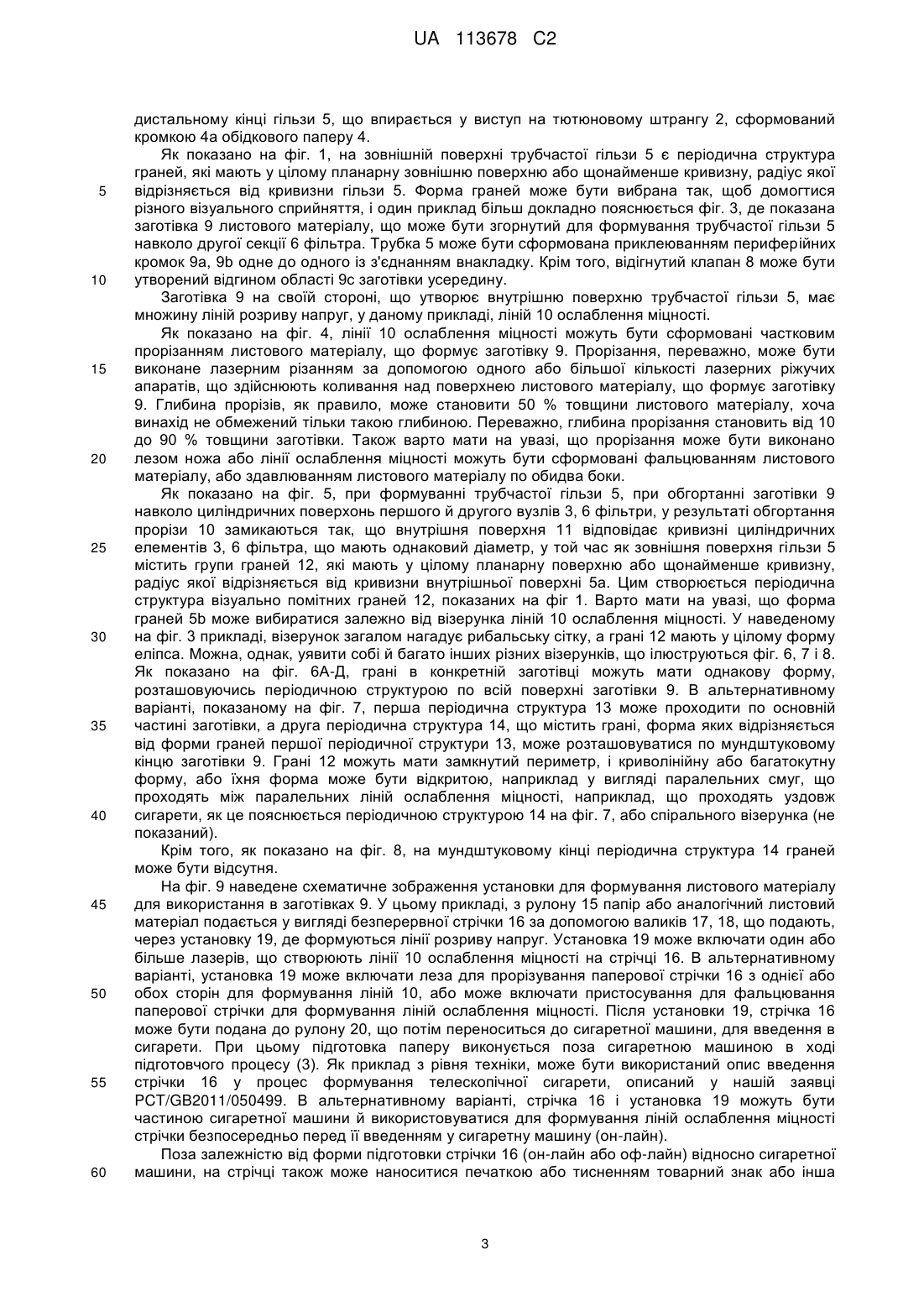

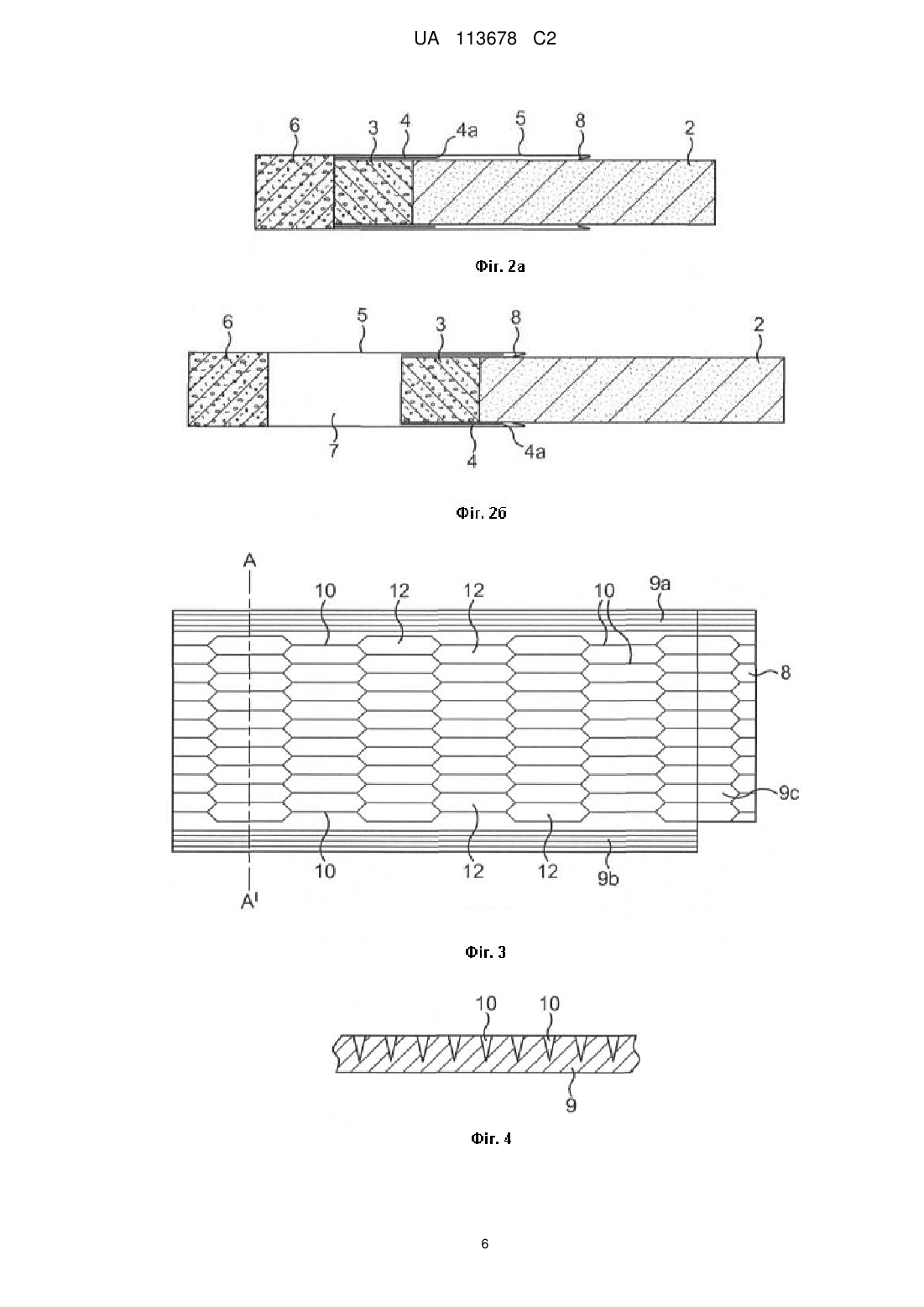

Реферат: У заявці описаний компонент курильного виробу, що містить криволінійну листову обгортку, яка має множину ліній розриву напруг, завдяки чому на обгортці помітні грані між лініями. Обгортка містить структурне покриття, яке забезпечує лінії розриву напруг. UA 113678 C2 (12) UA 113678 C2 UA 113678 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до обгортки курильного виробу, що може бути застосований в курильному виробі, такому як, сигареті. Курильні вироби, наприклад сигарети з фільтром, звичайно мають зовні гладку паперову обгортку. Типова конструкція сигарети містить тютюновий штранг або подібний курильний матеріал, обгорнений у гладку паперову обгортку, прикріплений до фільтра обідковим папером. Бузо запропоновано виконувати тиснення обгорткового паперу для регулювання його пористості, щоб забезпечити прохід вентилювального повітря у тютюновий штранг, як описано в WO 2011 042353 А1. В WO 2011 042354 А1 описане одержання чіткого візуального ефекту на поверхні сигарети за допомогою тиснення зовнішнього обгорткового паперу гравірувальними валиками для створення гребенів з різним зафарбуванням із протилежних сторін так, що колір змінюється при зміні кута зору. Короткий виклад суті винаходу В описаних в даному документі варіантах здійснення даного винаходу представлений компонент курильного виробу, що містить криволінійну листову обгортку, що має множину ліній розриву напруг, завдяки чому на обгортці помітні грані між лініями, причому обгортка містить структурне покриття, яке забезпечує лінії розриву напруг. Структурне покриття може містити лак. Структурне покриття може бути передбачено на стороні листового матеріалу, яка звернена всередину і/або структурне покриття може бути передбачено на стороні листового матеріалу, яка звернена назовні. Структурне покриття може бути передбачено на обгортці у вигляді візерунка, який відповідає візуально помітним граням. Структурне покриття може бути передбачено на обгортці у вигляді візерунка для створення кромок навколо, як правило, помітних граней. Варіанти виконання також включають курильний виріб, що містить компонент і обгортку для використання в курильному виробі. Лінії розриву напруг можуть містити лінії ослаблення міцності. Такі лінії ослаблення міцності можуть містити часткові прорізи в товщі листового матеріалу, який може містити папір або подібні матеріали. Часткові прорізи можуть бути виконані на стороні листового матеріалу, яка звернена всередину, при цьому грані помітні на зовнішній поверхні, і при обгортанні листового матеріалу навколо криволінійної поверхні, кривизна граней може відрізнятися від кривизни криволінійної поверхні. Часткові прорізи можуть бути сформовані лазерним різанням, а лінії ослаблення міцності можуть перетинатися або з'єднуватися, визначаючи грані, що мають замкнуту форму. Грані можуть бути розташовані поверх листової обгортки. Всі грані можуть мати однакову форму. Вони можуть бути плоскими або більшою частиною плоскими. Перша періодична структура граней першої форми може бути розташована першою періодичною структурою по першій частині обгортки, а друга періодична структура граней другої форми, що відрізняється від форми перших граней, може бути розташована другою періодичною структурою по другій частині обгортки. Один або більше протилежних країв обгортки можуть мати форму, визначену краями граней так, що при розташуванні навколо криволінійної поверхні, протилежні краї листа можуть утворювати стик, що буде перекриватися періодичною структурою. Обгортка може бути розташована в трубчастій конфігурації. Вона може бути розташована на несучому шарі, що підстилає. Курильний виріб, відповідно до винаходу, може містити штранг курильного матеріалу, перший фільтр, прикріплений до штранга, другий фільтр, обгортковий папір, обгорнений навколо другого фільтра й прикріплений до нього, для формування трубки, у яку введені за посадкою ковзання перший фільтр і штранг. Щонайменше деякі з ліній ослаблення міцності можуть проходити в поздовжньому напрямку фільтрувального або тютюнового штранга. Перший фільтр може бути прикріплений до штранга курильного матеріалу приклеюванням по окружності, й обгортка може мати відігнутий назад клапан, який упирається у приклеювання для запобігання вийманню штранга з трубки. Також розкритий спосіб виготовлення курильного виробу, при здійсненні якого обгортають листову обгортку навколо виробу, при цьому обгортка має множину ліній розриву напруги так, що при вигині обгортки були візуально помітні грані між лініями. 1 UA 113678 C2 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб може охоплювати формування ліній розриву напруг шляхом часткового прорізання або фальцюванням. Лінії слабкості можуть бути виконані в режимі он-лайн або офф-лайн за допомогою машини для виготовлення курильних виробів. Також розкрита листова обгортка, виконана з можливістю обгортання навколо компонента курильного виробу, що містить множину ліній розриву напруг, забезпечених структурним покриттям на обгортці так, що в обгорненому стані обгортка вигинається і відтворює візуально помітні грані між лініями. Компонент може мати криволінійну поверхню, навколо якої обертають обгортку і грані можуть мати кривизну, яка відрізняється від кривизни криволінійної поверхні. В цілому обгортка може мати прямокутну форму й може бути виконана з можливістю формування в трубку з відігнутим назад клапаном на одному кінці трубки. Для того щоб зробити винахід більш зрозумілим, наводиться опис його варіантів виконання на конкретних прикладах, з посиланнями на додані креслення, на яких: на фіг. 1 представлений вигляд збоку курильного виробу, що містить розсувну сигарету в нерозсунутому стані; на фіг. 2а й 2б представлений вигляд поздовжнього перерізу сигарети, показаної на фіг. 1, у нерозсунутому й розсунутому стані, відповідно; на фіг. 3 представлений вигляд у плані внутрішньої поверхні обгортки, використаної в сигареті, показаної на фіг. 1 і 2; на фіг. 4 представлений вигляд фрагмента перерізу по лінії А-А' через товщу обгортки, показаної на фіг. 3; на фіг. 5 представлений збільшений вигляд розрізу по лінії В-В' обгортки, показаної на фіг. 2б, згорнутої в трубку; на фіг. 6а-6д представлені зображення альтернативних візерункових заготівок для використання як обгортки, з різним малюнком граней, що проходять періодичною структурою по всій заготівці; на фіг. 7а-7д представлені зображення альтернативних візерункових заготівок для використання як обгортки, з першою й другою періодичними структурами граней у різних областях заготівки; на фіг. 8а-8д представлені зображення альтернативних візерункових заготівок для використання як обгортки, з періодичною структурою граней тільки на частині заготівок; на фіг. 9 наведене схематичне зображення установки для формування обгортки; на фіг. 10 представлений вигляд поздовжнього перерізу іншого варіанта розсувної сигарети в нерозсунутому стані; на фіг. 11 представлений вигляд з торця мундштукової частини сигарети, показаної на фіг. 10; на фіг. 12 представлений вигляд збоку сигарети, показаної на фіг. 10 і 11; і на фіг. 13 представлений збільшений вигляд фрагмента обгортки, у якій лінії ослаблення міцності були виконані тисненням голкою. Докладний опис здійснення винаходу На фіг. 1 і 2 представлений розсувний курильний виріб у вигляді сигарети 1, що містить тютюновий штранг 2, який, як відомо з рівня техніки, містить тютюн у паперовій обгортці, із прикріпленою першою секцією 3 фільтра. Тютюновий штранг 2 і перша секція 3 фільтра прикріплені однин до іншої захисним шаром з листового матеріалу, наприклад, паперу, бажано, обідкового паперу 4, показаного на фіг. 2. Перша складова частина містить гільзу 5 у вигляді циліндричної трубки, що охоплює зовнішню поверхню тютюнового штранга 2 і першої секції 3 фільтра. Розміри тютюнового штранга 2 і першої секції 3 фільтра вибрані так, що вони можуть сковзати як єдине ціле в поздовжньому напрямку усередині гільзи 5. Тютюновий штранг 2 і першу секцію 3 фільтра можна назвати тютюновим сегментом, або другою частиною курильного виробу 1. Перша частина може також містити другу секцію 6 фільтра на мундштуковому кінці гільзи 5, видаленому від першої секції 3 фільтра. Друга секція фільтра міцно закріплена усередині гільзи 5. Перша й друга секції 3, 6 фільтра можуть мати круговий поперечний переріз і однаковий діаметр, і, переважно, виконані зі звичайного джгута ацетату целюлози, обгорненого папером для обгортки фільтра. У гільзі між першою й другою секціями 3, 6 фільтра утворена камера 7. Довжина камери 7 і, відповідно об'єм, змінюються при ковзанні першої секції фільтра уздовж осі усередині гільзи 5. Відносне переміщення першої й другої частин, тобто, між гільзою 5 і тютюновим штрангом 2, за межі максимальної довжини запобігається відігнутим назад клапаном 8, сформованим на 2 UA 113678 C2 5 10 15 20 25 30 35 40 45 50 55 60 дистальному кінці гільзи 5, що впирається у виступ на тютюновому штрангу 2, сформований кромкою 4а обідкового паперу 4. Як показано на фіг. 1, на зовнішній поверхні трубчастої гільзи 5 є періодична структура граней, які мають у цілому планарну зовнішню поверхню або щонайменше кривизну, радіус якої відрізняється від кривизни гільзи 5. Форма граней може бути вибрана так, щоб домогтися різного візуального сприйняття, і один приклад більш докладно пояснюється фіг. 3, де показана заготівка 9 листового матеріалу, що може бути згорнутий для формування трубчастої гільзи 5 навколо другої секції 6 фільтра. Трубка 5 може бути сформована приклеюванням периферійних кромок 9а, 9b одне до одного із з'єднанням внакладку. Крім того, відігнутий клапан 8 може бути утворений відгином області 9с заготівки усередину. Заготівка 9 на своїй стороні, що утворює внутрішню поверхню трубчастої гільзи 5, має множину ліній розриву напруг, у даному прикладі, ліній 10 ослаблення міцності. Як показано на фіг. 4, лінії 10 ослаблення міцності можуть бути сформовані частковим прорізанням листового матеріалу, що формує заготівку 9. Прорізання, переважно, може бути виконане лазерним різанням за допомогою одного або більшої кількості лазерних ріжучих апаратів, що здійснюють коливання над поверхнею листового матеріалу, що формує заготівку 9. Глибина прорізів, як правило, може становити 50 % товщини листового матеріалу, хоча винахід не обмежений тільки такою глибиною. Переважно, глибина прорізання становить від 10 до 90 % товщини заготівки. Також варто мати на увазі, що прорізання може бути виконано лезом ножа або лінії ослаблення міцності можуть бути сформовані фальцюванням листового матеріалу, або здавлюванням листового матеріалу по обидва боки. Як показано на фіг. 5, при формуванні трубчастої гільзи 5, при обгортанні заготівки 9 навколо циліндричних поверхонь першого й другого вузлів 3, 6 фільтри, у результаті обгортання прорізи 10 замикаються так, що внутрішня поверхня 11 відповідає кривизні циліндричних елементів 3, 6 фільтра, що мають однаковий діаметр, у той час як зовнішня поверхня гільзи 5 містить групи граней 12, які мають у цілому планарну поверхню або щонайменше кривизну, радіус якої відрізняється від кривизни внутрішньої поверхні 5а. Цим створюється періодична структура візуально помітних граней 12, показаних на фіг 1. Варто мати на увазі, що форма граней 5b може вибиратися залежно від візерунка ліній 10 ослаблення міцності. У наведеному на фіг. 3 прикладі, візерунок загалом нагадує рибальську сітку, а грані 12 мають у цілому форму еліпса. Можна, однак, уявити собі й багато інших різних візерунків, що ілюструються фіг. 6, 7 і 8. Як показано на фіг. 6А-Д, грані в конкретній заготівці можуть мати однакову форму, розташовуючись періодичною структурою по всій поверхні заготівки 9. В альтернативному варіанті, показаному на фіг. 7, перша періодична структура 13 може проходити по основній частині заготівки, а друга періодична структура 14, що містить грані, форма яких відрізняється від форми граней першої періодичної структури 13, може розташовуватися по мундштуковому кінцю заготівки 9. Грані 12 можуть мати замкнутий периметр, і криволінійну або багатокутну форму, або їхня форма може бути відкритою, наприклад у вигляді паралельних смуг, що проходять між паралельних ліній ослаблення міцності, наприклад, що проходять уздовж сигарети, як це пояснюється періодичною структурою 14 на фіг. 7, або спірального візерунка (не показаний). Крім того, як показано на фіг. 8, на мундштуковому кінці періодична структура 14 граней може бути відсутня. На фіг. 9 наведене схематичне зображення установки для формування листового матеріалу для використання в заготівках 9. У цьому прикладі, з рулону 15 папір або аналогічний листовий матеріал подається у вигляді безперервної стрічки 16 за допомогою валиків 17, 18, що подають, через установку 19, де формуються лінії розриву напруг. Установка 19 може включати один або більше лазерів, що створюють лінії 10 ослаблення міцності на стрічці 16. В альтернативному варіанті, установка 19 може включати леза для прорізування паперової стрічки 16 з однієї або обох сторін для формування ліній 10, або може включати пристосування для фальцювання паперової стрічки для формування ліній ослаблення міцності. Після установки 19, стрічка 16 може бути подана до рулону 20, що потім переноситься до сигаретної машини, для введення в сигарети. При цьому підготовка паперу виконується поза сигаретною машиною в ході підготовчого процесу (3). Як приклад з рівня техніки, може бути використаний опис введення стрічки 16 у процес формування телескопічної сигарети, описаний у нашій заявці PCT/GB2011/050499. В альтернативному варіанті, стрічка 16 і установка 19 можуть бути частиною сигаретної машини й використовуватися для формування ліній ослаблення міцності стрічки безпосередньо перед її введенням у сигаретну машину (он-лайн). Поза залежністю від форми підготовки стрічки 16 (он-лайн або оф-лайн) відносно сигаретної машини, на стрічці також може наноситися печаткою або тисненням товарний знак або інша 3 UA 113678 C2 5 10 15 20 25 30 35 40 45 50 55 інформація, а печатка або тиснення можуть виконуватися із заздалегідь установленим суміщенням з візерунком граней 12, наприклад, так, що печатка або тиснення розміщені усередині окремих граней. Інший приклад розсувної сигарети наведений на фіг. 10-13. У цьому прикладі, гільза 5, на відміну від гільзи, виконаної тільки із заготівки 9 із гранями, показаної на фіг. 1-4, також містить несучий шар 21, що підстилає, до якого заготівка 9 може бути прикріплена клеєм або іншим придатним способом, відомим спеціалістам. Несучий шар 21 може мати прямокутну згорнуту заготівку листового матеріалу, наприклад паперу, і може мати відігнутий назад клапан 8, для обмеження висування тютюнового штранга 2 уздовж гільзи 5 за рахунок зчеплення із кромкою 4а обідкового паперу 4, і утримання фільтра 3 на кінці тютюнового штранга 2, за аналогією з відігнутим клапаном 8, описаним з посиланням на фіг. 1-4. Несучий шар 21 приклеєний до фільтра 6. У прикладі, показаному на фіг. 10-13, заготівка 9 формується з періодичним візерунком граней 12, що включають неправильні шестикутники, що нагадує рибальську сітку з аналогічним візерунком, показаним на фіг. 1. Однак, на відміну від фіг. 1, заготівка 9, показана на фіг. 10, має поздовжні бічні кромки 22, одна з яких більш ясно показана на фіг. 13, які повторюють кромки граней 12 так, що вони можуть утворити з'єднання 23 впритул, показане на фіг. 11 і 12, перевага якого полягає в тому, що візерунок граней 12 може проходити безупинно по зовнішній поверхні гільзи без розриву, який може відчуватися пальцем або може бути помітний оку користувача. У прикладі, показаному на фіг. 13, лінії 10 ослаблення міцності формуються тисненням голкою, що створює лінію наколотих точок 24 по периметру граней. Наколоті точки можуть формуватися валиком, що має голки по зовнішній поверхні з відповідним розташуванням, що входить до складу установки 19, показаної на фіг. 9, так, що при обертанні валика, що входить у зіткнення зі стрічкою 16, створюється візерунок наколотих точок, показаний на фіг. 13. В область домагань винаходу попадають багато модифікацій і зміни описаного курильного виробу і його компонентів. Наприклад, стрічка 16 обгортки, після формування ліній ослаблення міцності, може бути використана як обгортка у звичайній сигареті для тютюнового штранга й (або) для використання в якості обідкового паперу для прикріплення фільтра до тютюнового штранга. Крім того, для одержання візуально помітних граней 12, лінії 10 ослаблення міцності можуть бути сформовані на зовнішній поверхні трубчастої гільзи 5. Для одержання ліній розриву напруги може бути використане пропалювання, для створення помітного візерунка по периметрах граней, для посилення зорового сприйняття. Наприклад, пропалювання може використовуватися разом із прорізанням. Крім того, пропалюванням можна імітувати печатку для нанесення товарного знаку або іншого зображення на трубчасту гільзу 5. 2 При використанні більш легкого паперу, наприклад, із щільністю від 20 до 40 г/м , як стрічки 16, на папір печаткою може наноситися конструкційне покриття, наприклад, лак, для підвищення твердості паперу й виділення граней. Покриття може наноситися усередині або зовні трубки 5, залежно від необхідного характеру поверхні. В альтернативному варіанті, лак може наноситися печаткою у формі ліній, для формування границь між гранями. Крім того, лінії розриву напруг не обов'язково повинні бути лініями ослаблення міцності, навпроти, вони можуть являти собою лінії посилення, сформовані, наприклад печаткою на листовому матеріалі візерунка крохмалем для створення локальної твердості. Використовуваний у даному описі термін "курильний виріб" містить продукти для паління, наприклад сигарети, сигари й сигарили на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну або замінників тютюну, а також продукти, що нагріваються без горіння. Для розгляду різних аспектів заявленого винаходу і його представлення, даний опис показує на приватних прикладах різних варіантів виконання можливості реалізації винаходу й одержання високоякісних обгорток і курильних виробів, а також способів їхнього виготовлення. Переваги й ознаки, наведені в описі, належать до варіантів виконання й не є вичерпними й (або) виключними. Вони представлені тільки для поліпшення розуміння й роз'яснення заявлених ознак. Варто мати на увазі, що переваги, варіанти виконання, приклади, функції, ознаки, конструкції й (або) інші особливості винаходу не повинні розглядатися як обмежуючі винахід, обумовлений формулою, або еквівалентами формули, і що в рамках області домагань і (або) суті винаходу можуть бути використані інші варіанти виконання й модифікації. Різні варіанти виконання можуть, відповідно, містити, складатися з, або в основному складатися з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів і т.д. Крім того, винахід містить інші варіанти, не заявлені тут, але які можуть бути реалізовані в майбутньому. 60 4 UA 113678 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 1. Компонент курильного виробу, що містить криволінійну листову обгортку, що має множину ліній розриву напруг, так що обгортка відтворює візуально помітні грані між лініями, причому обгортка містить структурне покриття, яке забезпечує лінії розриву напруг, при цьому структурне покриття містить лак. 2. Компонент курильного виробу за п. 1, у якому структурне покриття передбачено на стороні листового матеріалу, яка звернена всередину. 3. Компонент курильного виробу за будь-яким з пп. 1-2, у якому структурне покриття передбачено на стороні листового матеріалу, яка звернена назовні. 4. Компонент курильного виробу за будь-яким з попередніх пунктів, у якому структурне покриття передбачено на обгортці у вигляді візерунка, який відповідає візуально помітним граням. 5. Компонент курильного виробу за будь-яким з пп. 1-4, у якому структурне покриття передбачено на обгортці у вигляді візерунка для створення кромок навколо, як правило, помітних граней. 6. Компонент курильного виробу за будь-яким з попередніх пунктів, у якому лінії розриву напруг визначають періодичну структуру граней поверх листової обгортки. 7. Компонент курильного виробу за будь-яким з попередніх пунктів, у якому протилежні кромки обгортки мають форму, визначену кромками граней так, що при з'єднанні один з одним впритул при обгортанні, протилежні кромки листа формують з'єднання один з одним впритул так, що періодична структура поширюється упоперек з'єднання впритул. 8. Компонент курильного виробу за будь-яким з попередніх пунктів, який містить криволінійну поверхню, навколо якої передбачено обгортку, при цьому грані мають кривизну, яка відрізняється від кривизни криволінійної поверхні. 9. Компонент курильного виробу за будь-яким з попередніх пунктів, який містить щонайменше один фільтр і тютюновий штранг із криволінійною поверхнею, обгорненою листовою обгорткою. 10. Курильний виріб, який містить компонент курильного виробу за п. 9. 11. Спосіб виготовлення компонента курильного виробу, що охоплює обгортання листової обгортки навколо виробу, при цьому обгортка має множину ліній розриву напруг, забезпечених структурним покриттям на обгортці так, що обгортка вигинається таким чином, що відтворює візуально помітні грані між лініями. 12. Спосіб за п. 11, що охоплює нанесення інформації друкуванням або тисненням на обгортку в заздалегідь установленому просторовому положенні відносно ліній розриву напруг. 13. Листова обгортка, виконана з можливістю обгортання навколо компонента курильного виробу, що містить множину ліній розриву напруг, забезпечених структурним покриттям на обгортці так, що при обгортанні таким чином обгортка вигинається і відтворює візуально помітні грані між лініями. 14. Листова обгортка за п. 13, в якій компонент має криволінійну поверхню, навколо якої обгорнена обгортка, а грані мають кривизну, яка відрізняється від кривизни криволінійної поверхні. 5 UA 113678 C2 6 UA 113678 C2 7 UA 113678 C2 8 UA 113678 C2 9 UA 113678 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
