Фільтр курильного виробу, забезпечений капсулою, що містить інкапсульовану рідину, і курильний виріб з фільтром

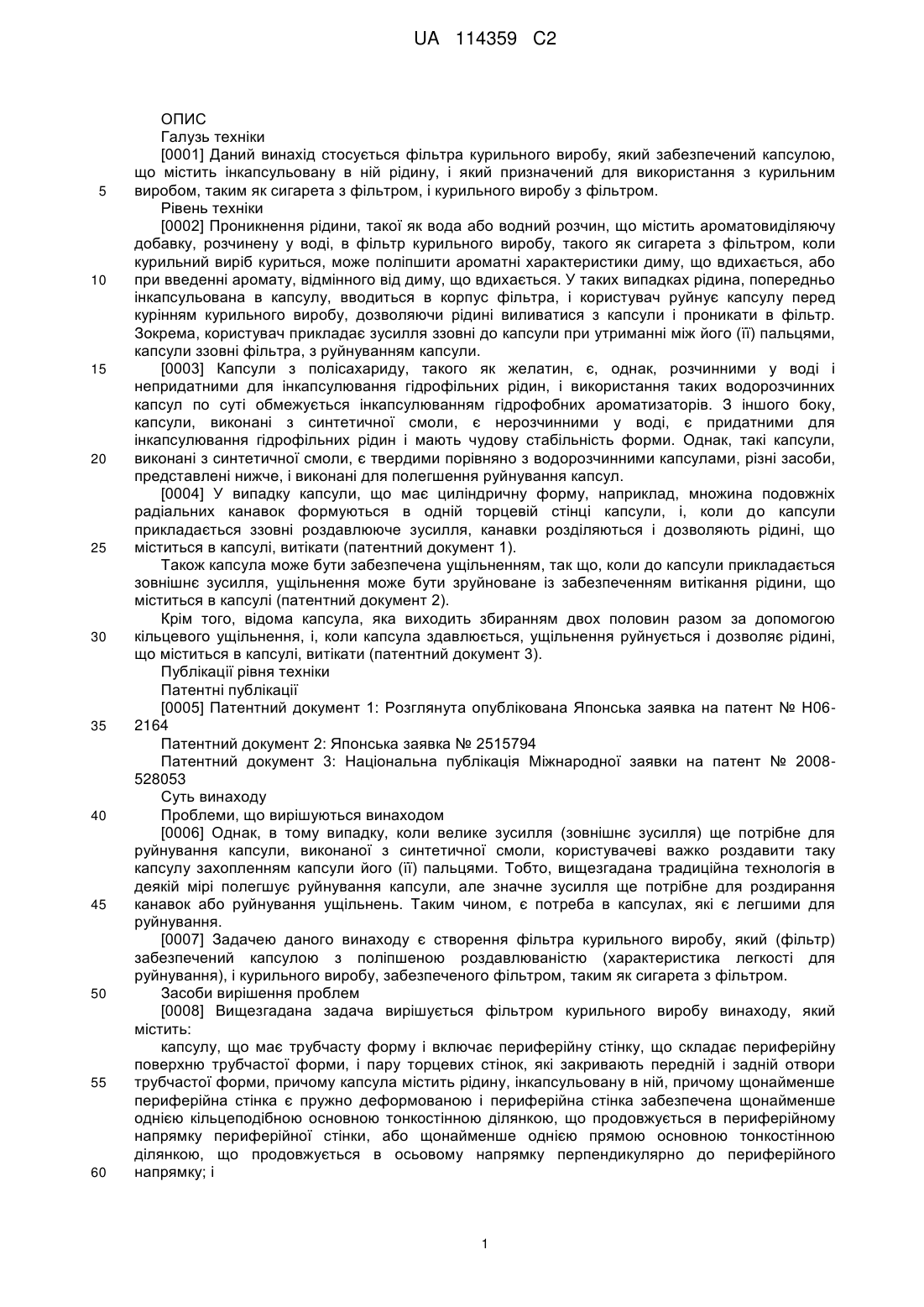

Реферат: Фільтр курильного виробу містить капсулу СА, що має трубчасту форму і включає периферійну стінку 10, що становить периферійну поверхню трубчастої форми, і пару торцевих стінок 11, 12, що закривають передній і задній отвори трубчастої форми, відповідно, причому капсула містить рідину, інкапсульовану в ній, причому щонайменше периферійна стінка 10 є пружно деформованою, і периферійна стінка забезпечена щонайменше однією кільцеподібною основною тонкостінною ділянкою 10а, яка продовжується в периферійному напрямку периферійної стінки, або щонайменше однією прямою основною тонкостінною ділянкою 10с, яка продовжується в осьовому напрямку перпендикулярно до периферійного напрямку; і по суті циліндричний корпус фільтра, що має вміщувальний простір 204, в якому розміщена капсула СА, причому капсула розташована у вміщувальному просторі так, що кільцеподібна основна тонкостінна ділянка 10а або пряма основна тонкостінна ділянка 10с направлена паралельно до радіального напрямку корпусу фільтра. UA 114359 C2 (12) UA 114359 C2 UA 114359 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОПИС Галузь техніки [0001] Даний винахід стосується фільтра курильного виробу, який забезпечений капсулою, що містить інкапсульовану в ній рідину, і який призначений для використання з курильним виробом, таким як сигарета з фільтром, і курильного виробу з фільтром. Рівень техніки [0002] Проникнення рідини, такої як вода або водний розчин, що містить ароматовиділяючу добавку, розчинену у воді, в фільтр курильного виробу, такого як сигарета з фільтром, коли курильний виріб куриться, може поліпшити ароматні характеристики диму, що вдихається, або при введенні аромату, відмінного від диму, що вдихається. У таких випадках рідина, попередньо інкапсульована в капсулу, вводиться в корпус фільтра, і користувач руйнує капсулу перед курінням курильного виробу, дозволяючи рідині виливатися з капсули і проникати в фільтр. Зокрема, користувач прикладає зусилля ззовні до капсули при утриманні між його (її) пальцями, капсули ззовні фільтра, з руйнуванням капсули. [0003] Капсули з полісахариду, такого як желатин, є, однак, розчинними у воді і непридатними для інкапсулювання гідрофільних рідин, і використання таких водорозчинних капсул по суті обмежується інкапсулюванням гідрофобних ароматизаторів. З іншого боку, капсули, виконані з синтетичної смоли, є нерозчинними у воді, є придатними для інкапсулювання гідрофільних рідин і мають чудову стабільність форми. Однак, такі капсули, виконані з синтетичної смоли, є твердими порівняно з водорозчинними капсулами, різні засоби, представлені нижче, і виконані для полегшення руйнування капсул. [0004] У випадку капсули, що має циліндричну форму, наприклад, множина подовжніх радіальних канавок формуються в одній торцевій стінці капсули, і, коли до капсули прикладається ззовні роздавлююче зусилля, канавки розділяються і дозволяють рідині, що міститься в капсулі, витікати (патентний документ 1). Також капсула може бути забезпечена ущільненням, так що, коли до капсули прикладається зовнішнє зусилля, ущільнення може бути зруйноване із забезпеченням витікання рідини, що міститься в капсулі (патентний документ 2). Крім того, відома капсула, яка виходить збиранням двох половин разом за допомогою кільцевого ущільнення, і, коли капсула здавлюється, ущільнення руйнується і дозволяє рідині, що міститься в капсулі, витікати (патентний документ 3). Публікації рівня техніки Патентні публікації [0005] Патентний документ 1: Розглянута опублікована Японська заявка на патент № Н062164 Патентний документ 2: Японська заявка № 2515794 Патентний документ 3: Національна публікація Міжнародної заявки на патент № 2008528053 Суть винаходу Проблеми, що вирішуються винаходом [0006] Однак, в тому випадку, коли велике зусилля (зовнішнє зусилля) ще потрібне для руйнування капсули, виконаної з синтетичної смоли, користувачеві важко роздавити таку капсулу захопленням капсули його (її) пальцями. Тобто, вищезгадана традиційна технологія в деякій мірі полегшує руйнування капсули, але значне зусилля ще потрібне для роздирання канавок або руйнування ущільнень. Таким чином, є потреба в капсулах, які є легшими для руйнування. [0007] Задачею даного винаходу є створення фільтра курильного виробу, який (фільтр) забезпечений капсулою з поліпшеною роздавлюваністю (характеристика легкості для руйнування), і курильного виробу, забезпеченого фільтром, таким як сигарета з фільтром. Засоби вирішення проблем [0008] Вищезгадана задача вирішується фільтром курильного виробу винаходу, який містить: капсулу, що має трубчасту форму і включає периферійну стінку, що складає периферійну поверхню трубчастої форми, і пару торцевих стінок, які закривають передній і задній отвори трубчастої форми, причому капсула містить рідину, інкапсульовану в ній, причому щонайменше периферійна стінка є пружно деформованою і периферійна стінка забезпечена щонайменше однією кільцеподібною основною тонкостінною ділянкою, що продовжується в периферійному напрямку периферійної стінки, або щонайменше однією прямою основною тонкостінною ділянкою, що продовжується в осьовому напрямку перпендикулярно до периферійного напрямку; і 1 UA 114359 C2 5 10 15 20 25 30 35 40 45 50 55 60 по суті циліндричний корпус фільтра, що має вміщувальний простір, в якому розміщена капсула, причому капсула розташована у вміщувальному просторі так, що кільцеподібна основна тонкостінна ділянка або пряма основна тонкостінна ділянка направлена паралельно до радіального напрямку корпусу фільтра. [0009] Капсула може бути забезпечена кільцеподібною основною тонкостінною ділянкою плюс прямою тонкостінною підділянкою, що продовжується перпендикулярно до основної тонкостінної ділянки, або прямою основною тонкостінною ділянкою плюс кільцеподібною тонкостінною підділянкою, що продовжується перпендикулярно до основної тонкостінної ділянки. [0010] Кільцеподібна основна тонкостінна ділянка, пряма тонкостінна підділянка, пряма основна тонкостінна ділянка і кільцеподібна тонкостінна підділянка можуть бути кожна безперервною ділянкою або небезперервною ділянкою, що має переривання. [0011] Також, кільцеподібна основна тонкостінна ділянка, пряма тонкостінна підділянка, пряма основна тонкостінна ділянка і кільцеподібна тонкостінна підділянка можуть бути кожна заглибленою ділянкою, що має товщину менше товщини іншої ділянки. Переважно, оболонка, яка оточує корпус фільтра, має водостійкість. Коли капсула забезпечена прямою основною тонкостінною ділянкою, оболонка, яка оточує корпус фільтра, переважно, виконана з прозорого листового матеріалу, так що вміщувальний простір може бути видимим ззовні. [0012] Будь-який з вищезгаданих фільтрів, забезпечених капсулою, можуть бути введені в курильні вироби, такі як сигарети з фільтром. Технічні результати винаходу [0013] З фільтром, забезпеченим капсулою згідно з даним винаходом, користувач може легко зруйнувати капсулу, так що рідина, що вивільнилася з капсули, може ефективно проникати у фільтр або тютюн. Таким чином, коли фільтр із капсулою вводиться в курильний виріб, такий як сигарета з фільтром, користувач може мати поліпшений смак при руйнуванні капсули з легкістю. Короткий опис креслень [0014] На Фіг. 1А показаний фільтр, забезпечений капсулою, згідно з першим варіантом виконання, в якому фільтр використовується з сигаретою як курильним виробом. Фіг. 1В - капсула, взята з фільтра, показаного на Фіг. 1А. Фіг. 2 - схематичний вигляд фільтра за Фіг. 1А, до якого прикладені зовнішні зусилля. Фіг. 3 - поліпшений приклад фільтра, показаного на Фіг. 1А. Фіг. 4 - зразковий випадок, коли тонкостінні ділянки фільтра, показаного на Фіг. 1А, мають переривання (уривчастість). Фіг. 5А - фільтр, забезпечений капсулою, згідно з другим варіантом виконання, в якому фільтр використовується з сигаретою як курильним виробом. Фіг. 5В - капсула, взята з фільтра, показаного на Фіг. 5А. Фіг. 6 - схематичний вигляд фільтра за Фіг. 5А, до якого прикладені зовнішні зусилля. Фіг. 7 - зразкове удосконалення фільтра, показаного на Фіг. 5А. Фіг. 8 - результати оцінки фактично одержаних фільтрів, показаних на Фіг. 5А. Фіг. 9 - модифікація фільтра, показаного на Фіг. 5А. Варіант виконання винаходу [0015] Переважні варіанти даного винаходу будуть описані нижче з посиланням на креслення. На Фіг. 1А показаний фільтр, забезпечений капсулою, згідно з першим варіантом виконання, в якому фільтр використовується з сигаретою CG як курильним виробом. На Фіг. 1В показана капсула CF-1, взята з фільтра FL-1 сигарети CG. [0016] Сигарета CG, яка являє собою сигарету з фільтром, як показано на Фіг. 1А, складається з корпусу 100 сигарети, одержаного загортанням подрібненого тютюну в тонкий папір в формі стрижня, і фільтра FL-1, розташованого на одному кінці корпусу 100 сигарети. Фільтр FL-1 має корпус фільтра, що складається з гнучкої оболонки 201 і двох стрижнеподібних елементів 202 і 203 фільтра, розташованих всередині оболонки 201. Оболонка 201 виходить згортанням листового матеріалу в трубчасту форму і склеюванням країв згорнутого листового матеріалу, що накладаються один на одного, разом. Корпус 100 сигарети і фільтр FL-1 з'єднані разом обідковим папером 101, обгорнутим навколо як фільтра FL-1, так і частини корпусу 100 сигарети з одержанням єдиної сигарети CG з фільтром. [0017] Перша секція 202 фільтра, що служить як перший елемент фільтра, і друга секція 203 фільтра, що служить як другий елемент фільтра, розташовується в оболонці 201 і знаходиться 2 UA 114359 C2 5 10 15 20 25 30 35 40 45 50 55 60 на відстані один від одного для того, щоб розташовуватися на протилежних кінцях оболонки 201. Секції 202 і 203 фільтра можуть бути виконані з такого ж матеріалу фільтра, як спочатку використовуваний в сигаретах з фільтром, а саме — ацетатного волокна, і можуть додатково містити деревне вугілля. Альтернативно для цієї мети може бути використаний паперовий фільтр. Секції 202 і 203 фільтра можуть бути виконані з однакового матеріалу або з різних матеріалів. Перша секція 202 фільтра, розташована на одному кінці оболонки 201, прилягає до сигарети, а друга секція 203 фільтра, розташована на іншому кінці оболонки 201, складає кінець, що вставляється в рот. Перша секція 202 фільтра і друга секція 203 фільтра знаходяться на відстані одна від одної, як указано вище, з визначенням вміщувального простору 204 між ними. Таким чином, власне кажучи, корпус фільтра складається з першої секції 202 фільтра, другої секції 203 фільтра і вміщувального простору 204, розташованого між першою і другою секціями фільтра. Капсула СА-1 розташовується всередині вміщувального простору 204. [0018] З посиланням на Фіг. 1В, яка являє собою збільшений вигляд капсули СА-1, капсула СА-1 має порожнисту, по суті трубчасту (колоноподібну) форму, і рідина капсулюється в капсулу СА-1. Зокрема, капсула СА-1 має бічну стінку, або периферійну стінку 10, що утворює бічну поверхню, або периферійну поверхню, трубчастої форми, і пару торцевих стінок 11 і 12, що закривають протилежні передній і задній отвори трубчастої форми, відповідно, і рідина міститься в капсулі СА-1. Периферійна стінка 10 виконана з синтетичного матеріалу, який є щонайменше еластично деформованим. Торцеві стінки 11 і 12 можуть бути виконані з такого ж матеріалу, як матеріал периферійної стінки 10, але матеріал, що використовується, спеціально не обмежується, якщо він здатний надійно закривати отвори трубчастої периферійної стінки 10. Синтетичні матеріали, переважні для виконання периферійної стінки 10, включають в себе пластикові матеріали, що використовуються для харчової упаковки, і можуть бути вибрані з групи, що містить поліетилен, поліпропілен, полівінілхлорид, полістирол, поліетилентерефталат, полівініловий спирт і поліамід, наприклад. Хоча торцеві стінки 11 і 12, можуть бути виконані з такого ж матеріалу, як периферійна стінка 10, плівковий матеріал, такий як ламінована плівка, може бути використаний для закривання отворів трубчастої периферійної стінки 10 термозварюванням. У випадку використання такої термозварювальної плівки плівка може бути з'єднана з краями отворів периферійної стінки 10 термопластичним клеєм. Як такий клей може використовуватися, наприклад, термоплавкий клей, що містить як основні агенти клейову поліолефінову смолу, низькомолекулярний поліетилен і ЕВА (етиленвініловий спирт). [0019] Рідина, капсульована в капсулі СА-1, нічим особливо не обмежується, і може бути вибрана придатна рідина, здатна поліпшувати смак і аромат сигарет. Наприклад, може бути використаний будь-який представник з води, гідрофільних ароматизаторів і гідрофобних ароматизаторів. У випадку гідрофобного ароматизатора він може використовуватися в формі емульсії або використовуватися в комбінації з розчинником, таким як поліпропіленгліколь або етанол. Зокрема, рідиною, що використовується, може бути розчин, одержаний розчиненням цукру, тютюнового екстракту, аромату і подібного у воді або водному розчині, такому як, наприклад, бренді. Рідина може бути змішана з хімічним розчином для запобігання руйнуванню, коли необхідно. Крім того, дрібні тверді частинки, такі як мікрокапсули (капсули віддушки), що мають віддушку, інкапсульовану в них, можуть використовуватися як рідина, і такі капсули віддушки можуть суспендуватися у воді, що використовується як рідина. Переважно, водостійкий листовий матеріал використовується для щонайменше одного з оболонки 201 і обідкового паперу 101, так що можна запобігти витіканню рідини назовні. [0020] Фільтр FL-1 для використання з сигаретою CG забезпечений капсулою СА-1, яка легко руйнується при прикладанні зовнішнього зусилля користувачем (зусилля, з яким фільтр захоплюється між пальцями користувача). Як указано вище, фільтр FL-1 має стрижнеподібну (по сутіциліндричну) форму, відповідну формі корпусу 100 сигарети, і капсула СА-1 розташовується у вміщувальному просторі 204 між секціями 202 і 203 фільтра. Коли фільтр захоплюється між пальцями користувача, він введеться в дію радіальними зовнішніми зусиллями, як показану стрілками F на Фіг. 1А. Периферійна стінка 10 капсули СА-1 має легку для руйнування структуру, так що капсула СА-1 легко руйнується при прикладанні таких зовнішніх зусиль. Зокрема, периферійна стінка 10 має тонкостінну ділянку, як описано нижче. Тонкостінною ділянкою є ділянка, товщина стінки якої є меншою, ніж у іншої ділянки, так що тонкостінна ділянка може руйнуватися легше, ніж інша ділянка при дії напруження. Наприклад, тонкостінною ділянкою є ділянка з канавками, що має Vподібну канавку. 3 UA 114359 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0021] У капсулі СА-1, представленій на Фіг. 1А і 1В, периферійна стінка 10 має щонайменше одну кільцеподібну основну тонкостінну ділянку 10а (на Фіг. 1А і 1В - чотири тонкостінні ділянки), що продовжується в периферійному напрямку, або окружному напрямку, капсули СА-1 і що має лінійну форму. Як показано на Фіг. 1А, трубчаста капсула СА-1 розташована в просторі 204, так що вісь капсули СА-1 лежить вздовж осі фільтра. Таким чином, кільцеподібні тонкостінні ділянки 10а йдуть у такому напрямку, що, коли фільтр FL-1 захоплюється і піддається впливу радіальних зовнішніх зусиль F, тонкостінні ділянки 10а є паралельними до напрямку, в якому прикладаються зовнішні зусилля F. [0022] На Фіг. 2 схематично представлена капсула СА-1 з такими прикладеними зовнішніми зусиллями F. Периферійна стінка 10 капсули СА-1 має основну тонкостінну ділянку 10а (показані чотири тонкостінні ділянки), направлену паралельно до напрямку прикладання зовнішніх зусиль F. Оскільки основні тонкостінні ділянки 10а передбачаються, капсула СА-1 поступово деформується, коли прикладаються зовнішні зусилля F, а коли напруження, яке діє в зігнутих частинах 13, де напруження концентрується завдяки згинанню, перевищує певне значення, капсула СА-1 руйнується, як показано. Тиск в капсулі СА-1 зростає з прикладанням зовнішніх зусиль F, і тому в капсулі СА-1 утворюються зусилля, направлені перпендикулярно до напрямку прикладання зовнішніх зусиль F. У результаті основні тонкостінні ділянки 10а, направлені паралельно до напрямку прикладання зовнішніх зусиль F, легко руйнуються. [0023] На Фіг. 3 показаний приклад поліпшення капсули, в якому капсула забезпечена не тільки кільцеподібними основними тонкостінними ділянками 10а, а також прямими тонкостінними підділянками 10b, перпендикулярними до основних тонкостінних ділянок 10а. Основні тонкостінні ділянки 10а кожна знаходиться в формі кільця; з іншого боку, тонкостінні підділянки 10b кожна знаходиться в формі прямої лінії, що продовжується вздовж осі CL капсули перпендикулярно до периферійного напрямку, в якому йдуть основні тонкостінні ділянки 10а. З тонкостінними підділянками (додатковими) 10b, утвореними вказаним чином, капсула СА-1 може руйнуватися легше. [0024] Основні тонкостінні ділянки 10а і прямі тонкостінні підділянки 10b не повинні бути безперервними ділянками. Тобто, тонкостінні ділянки можуть бути ділянками, що мають переривання в їх частині (де товщина стінки є незниженою). На Фіг. 4 представлена типова капсула, кільцеподібні основні тонкостінні ділянки 10а якої мають розриви 14. Капсула, представлена на Фіг. 3, також може бути сконструйована так, що основні тонкостінні ділянки 10а і прямі тонкостінні підділянки 10b мають кожна подібні розриви. У цьому випадку або основні тонкостінні ділянки 10а, або прямі тонкостінні підділянки 10b, або ті й інші можуть бути забезпечені розривами. Крім того, форма розривів спеціально не обмежується, і кожна тонкостінна ділянка може бути в формі лінії, яка руйнується, що має регулярно віддалені один від одного розриви або нерегулярно віддалені один від одного розриви. [0025] Фільтр FL-2, забезпечений капсулою СА-2 згідно з другим варіантом виконання, для використання з сигаретою CG буде описаний нижче з посиланням на креслення. На кресленнях і в подальшому описі подібні посилальні позначення стосуються подібних елементів, і опис елементів, вже описаних вище, опущений. Подальший опис сфокусований на відмінностях між першим і другим варіантами. На Фіг. 5А представлений типовий випадок, коли фільтр FL-2, забезпечений капсулою згідно з даним винаходом, використовується з сигаретою CG. На Фіг. 5В показана капсула СА-2, взята з фільтра FL-2. [0026] Типова капсула СА-2, показана на Фіг. 5А і 5В, має щонайменше одну пряму основну тонкостінну ділянку 10с, що продовжується вздовж осі CL трубчастої периферійної стінки 10 (в напрямку, перпендикулярному до периферійного напрямку периферійної стінки). Як показано на Фіг. 5А, трубчаста капсула СА-2 розташована в просторі 204, так що вісь капсули СА-2 направлена перпендикулярно до осі фільтра. Таким чином, прямі тонкостінні ділянки 10с йдуть в такому напрямку, що, коли фільтр FL-2 захоплюється і піддається впливу радіальних зовнішніх зусиль F, тонкостінні ділянки 10с є паралельними до напрямку, в якому прикладаються зовнішні зусилля F. [0027] На Фіг. 6 схематично показана капсула СА-2 з такими прикладеними зовнішніми зусиллями F. Як указано вище, периферійна стінка 10 капсули СА-2 має основні тонкостінні ділянки 10с, які направлені паралельно до напрямку прикладання зовнішніх зусиль F. Оскільки основні тонкостінні ділянки 10с передбачаються, капсула СА-2 поступово деформується, коли прикладаються зовнішні зусилля, а коли напруження, яке діє в більшості зігнутих частин 13, де 4 UA 114359 C2 5 10 15 20 25 30 35 40 45 50 55 60 напруження концентрується завдяки вигину, перевищує певне значення, капсула СА-2 руйнується на зігнутих частинах 13, як показано. Тиск в капсулі СА-2 підвищується з прикладанням зовнішніх зусиль F, і тому в капсулі СА-2 утворюються зусилля, направлені перпендикулярно до напрямку прикладання зовнішніх зусиль F. В результаті основні тонкостінні ділянки 10с, паралельні до напрямку прикладання зовнішніх зусиль F, легко руйнуються. У випадку даного варіанта, переважно, що розташування капсули СА-2 у вміщувальному просторі 204 ідентифікується візуально. Наприклад, оболонка 201 корпусу фільтра, що оточує вміщувальний простір 204, виконується з прозорого листового матеріалу, так що вміщувальний простір 204 можна побачити ззовні. Крім того, обідковий папір 101, який оточує корпус фільтра, аналогічно виконується з прозорого листового матеріалу. Це дозволяє користувачеві здавлювати капсулу СА-2, підтверджуючи розташування капсули СА-2. Переважно, поверхні капсули, які натискаються, позначаються буквами, наприклад, "НАТИСНУТИ", як показано на Фіг. 6, або, якщо натискувані поверхні є дуже малими для нанесення читаних букв, до натискуваних поверхонь може бути прикріплений інший знак (наприклад, натискувані поверхні можуть бути забарвлені в червоний або синій колір), так що користувач може легко виявити капсулу, щоб натиснути. [0028] На Фіг. 7 представлений приклад поліпшення капсули, в якому капсула забезпечена не тільки прямими основними тонкостінними ділянками 10с, але також кільцеподібними тонкостінними підділянками 10d, перпендикулярними до основних тонкостінних ділянок 10с. У даному варіанті основні тонкостінні ділянки 10с йдуть прямо по осі СL капсули, а тонкостінні підділянки 10d є кожна в формі кільця. З тонкостінними під-ділянками (додатковими) 10d, утвореними вказаним чином, капсула СА-2 може руйнуватися легше. Також у другому варіанті основні тонкостінні ділянки 10с і кільцеподібні тонкостінні підділянки 10d не повинні бути безперервними ділянками. Тобто, тонкостінні ділянки можуть бути небезперервними ділянками, що мають розриви в їх частині, як встановлено вище. [0029] Одержання і оцінка Вищезгадану капсулу СА-2 другого варіанта дійсно одержують і оцінюють, як описано нижче. Капсулу СА-2 одержують із використанням дистильованої води як рідини, капсульованої в капсулі, і визначають розривну міцність одержаної капсули СА-2. Зокрема, капсулу СА-2 формують литтям під тиском з використанням полістиролу низької густини, який є пластиковим матеріалом, що використовується для харчової упаковки. Потім 90 % (об./об.) дистильованої води виливають у порожнину в капсулі СА-2, і відкритий кінець капсули СА-2 повністю заварюють шаруватою плівкою поліамід/поліетилен низької густини (KIMURA-TEC, ПА/ПЕНГ, 60 мкм) з одержанням капсули, що містить дистильовану воду. Розривну міцність капсули визначають приладом для вимірювання деформації (RHEOMETER II, від YAMADEN CO., LTD.). На Фіг. 8 показано, як визначають розривну міцність і результати визначення. При використанні ідентичних капсул СА-2, виготовлених однаковим чином, зовнішнє зусилля було прикладене до капсул СА-2 в різних напрямках. Тест А показує випадок, де зовнішнє зусилля було прикладене до периферійної стінки, забезпеченої тонкостінними ділянками 10с, а тест В показує випадок, де зовнішнє зусилля було прикладене до капсули в напрямку, паралельному до тонкостінних ділянок 10с, як у даному винаході. У тесті А руйнуюче навантаження, необхідне для руйнування капсули, складає 95,6 Н, а в тесті В необхідне руйнуюче навантаження становить 29,6 Н, за умови, що дуже невелике зусилля є достатнім для руйнування капсули. [0030] Переважна модифікація другого варіанта буде описана з посиланням на Фіг. 9. Капсула СА-2, представлена на Фіг. 5А і 5В, є колоноподібною за формою і має тонкостінні ділянки, утворені в периферійній стінці 10, і капсула СА-2 розташована у фільтрі, так що вісь капсули СА-2 направлена перпендикулярно до осі фільтра. Форма капсули СА-2, однак, не обмежується циліндром, і, як показано на Фіг. 9 шляхом прикладу, капсула СА-3 може бути у формі призми (на Фіг. - чотирикутна призма (прямокутний паралелепіпед)). Коли капсула має призматичну форму, її положення всередині вміщувального простору 204 може бути стабілізоване. У цьому випадку тонкостінні ділянки 10с формуються на чотирьох бічних стінках, що складають периферійну стінку капсули. Капсула СА-3 може бути розташована у вміщувальному просторі 204, так що бічні стінки капсули СА-3 направлені паралельно до осі фільтра, в якому випадку чотири бічні стінки повернуті уперед, назад і праворуч і ліворуч, відповідно, відносно фільтра. Альтернативно, капсула СА-3 може бути розташована у вміщувальному просторі 204, так що один кут капсули СА-3 виступає уперед, як показано на Фіг. 9. 5 UA 114359 C2 5 10 15 20 25 30 35 40 Для легшої стабілізації положення кожної капсули СА (СА-1, СА-2, СА-3) волокно, яке використовується для формування елементів фільтра, може заповнювати зазор вміщувального простору 204, якщо потрібно, для запобігання позиційному зміщенню капсули. Також виступи для розташування капсули СА можуть бути формовані на внутрішній поверхні оболонки 201, так що капсула СА може бути впресована радіально всередину виступів зі встановленням на місце. Коли капсула СА може бути стабільно розташована таким чином, або одна, або обидві з першої і другої секцій фільтра можуть бути опущені, коли випадок може бути. У цьому відношенні у вищезгаданих варіантах, описаних вище, простір, визначений між першою і другою секціями фільтра, використовується як вміщувальний простір корпусу фільтра. Вказана конфігурація є, однак, тільки переважним прикладом, і вміщувальний простір може бути конфігурований іншим чином. [0031] Тепер буде описано, яким чином користувач (курець) поводиться з сигаретою CG з фільтром, щоб курити її. Користувач тримає середню частину фільтра FL його (її) пальцями і прикладає зусилля ззовні, щоб здавити фільтр FL, як показано стрілками F на Фіг. 1А, з тим результатом, що оболонка 201 фільтра FL і капсула СА-1, розташована в оболонці 201, є еластично деформованою. Оскільки капсула СА-1 має легку для руйнуванню структуру, вона легко руйнується і дозволяє рідині витікати з капсули СА-1, щоб вбратися у фільтрі. Потім користувач запалює сигарету CG із фільтром для куріння її. Рідина, абсорбована в фільтрі, служить для зниження водорозчинних компонентів, що містяться в потоці диму з сигарети, і ароматизатор, введений в рідину, поліпшує смак сигарети. [0032] Винахід не обмежено описаними варіантами. У вищеописаних варіантах фільтр, забезпечений капсулою згідно з даним винаходом, використаний в сигареті з фільтром. Однак, застосування даного винаходу не обмежується фільтрами, приєднаними до сигарет. Тобто, винахід може бути здійснений при незалежному виробництві фільтрів. [0033] Список позицій FL (FL-1, FL-2) - фільтр СА (СА-1, СА-2, СА-3) - капсула CG - сигарета 10 - периферійна стінка 10а, 10b, 10c, 10d - тонкостінна ділянка 10а - кільцеподібна основна тонкостінна ділянка 10b - пряма тонкостінна підділянка 10с - пряма основна тонкостінна ділянка 10d - кільцеподібна тонкостінна підділянка 11 - передня стінка 12 - задня стінка 100 - корпус сигарети 101 - обідковий папір 201 - оболонка 202, 203, 204 - корпус фільтра 202 - перша секція фільтра 203 - друга секція фільтра 204 - вміщувальний простір 45 ФОРМУЛА ВИНАХОДУ 50 55 60 1. Фільтр, який містить капсулу, що має трубчасту форму і включає периферійну стінку, яка становить периферійну поверхню трубчастої форми, і пару торцевих стінок, що закривають відповідно передній і задній отвори трубчастої форми, причому капсула містить рідину, інкапсульовану в ній, причому щонайменше периферійна стінка є пружно деформованою, при цьому периферійна стінка забезпечена щонайменше однією кільцеподібною основною тонкостінною ділянкою, яка продовжується в периферійному напрямку периферійної стінки, або щонайменше однією прямою основною тонкостінною ділянкою, яка продовжується в осьовому напрямку перпендикулярно до периферійного напрямку; і по суті циліндричний корпус фільтра, який має вміщувальний простір, в якому розміщена капсула, причому капсула розташована у вміщувальному просторі так, що кільцеподібна основна тонкостінна ділянка або пряма основна тонкостінна ділянка направлена паралельно до радіального напрямку корпусу фільтра. 2. Фільтр за п. 1, в якому капсула забезпечена кільцеподібною основною тонкостінною ділянкою плюс прямою тонкостінною підділянкою, що продовжується перпендикулярно до основної 6 UA 114359 C2 5 10 15 тонкостінної ділянки, або прямою основною тонкостінною ділянкою плюс кільцеподібною тонкостінною підділянкою, що продовжується перпендикулярно до основної тонкостінної ділянки. 3. Фільтр за п. 2, в якому кільцеподібна основна тонкостінна ділянка, пряма тонкостінна підділянка, пряма основна тонкостінна ділянка і кільцеподібна тонкостінна підділянка є, кожна, безперервною ділянкою або ділянкою, що має переривання. 4. Фільтр за будь-яким з пп. 2 або 3, в якому кільцеподібна основна тонкостінна ділянка, пряма тонкостінна підділянка, пряма основна тонкостінна ділянка і кільцеподібна тонкостінна підділянка можуть бути, кожна, поглибленою ділянкою, що має товщину менше товщини іншої ділянки. 5. Фільтр за будь-яким з пп. 1-4, в якому оболонка, що оточує корпус фільтра, має водостійкість. 6. Фільтр за будь-яким з пп. 1-5, в якому капсула забезпечена прямою основною тонкостінною ділянкою, і оболонка, що оточує корпус фільтра, виконана з прозорого листового матеріалу, так що вміщувальний простір видно ззовні. 7. Курильний виріб, який містить фільтр, забезпечений капсулою, за будь-яким з пп. 1-6. 7 UA 114359 C2 8 UA 114359 C2 9 UA 114359 C2 Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
