Система “вільних завіс”

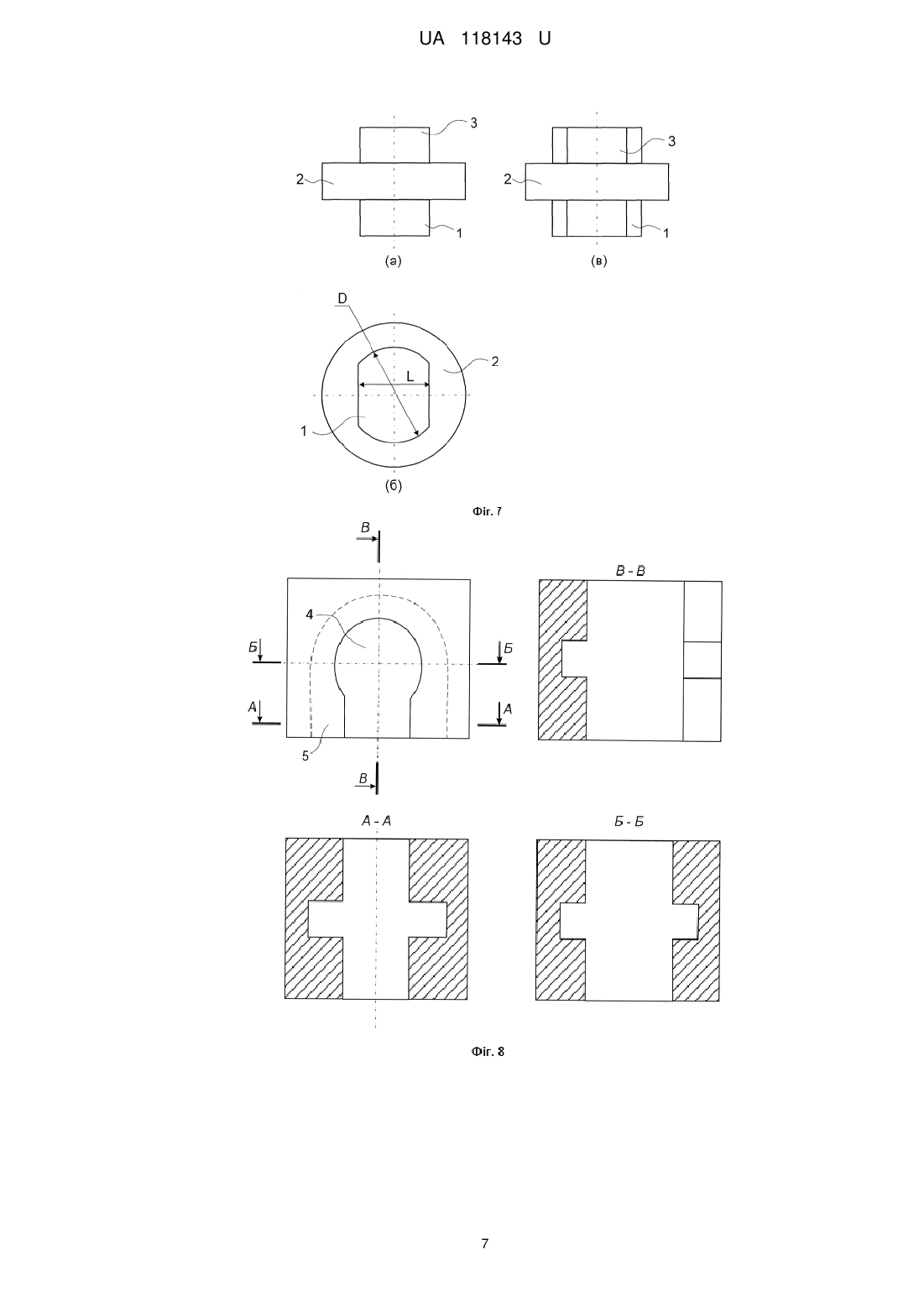

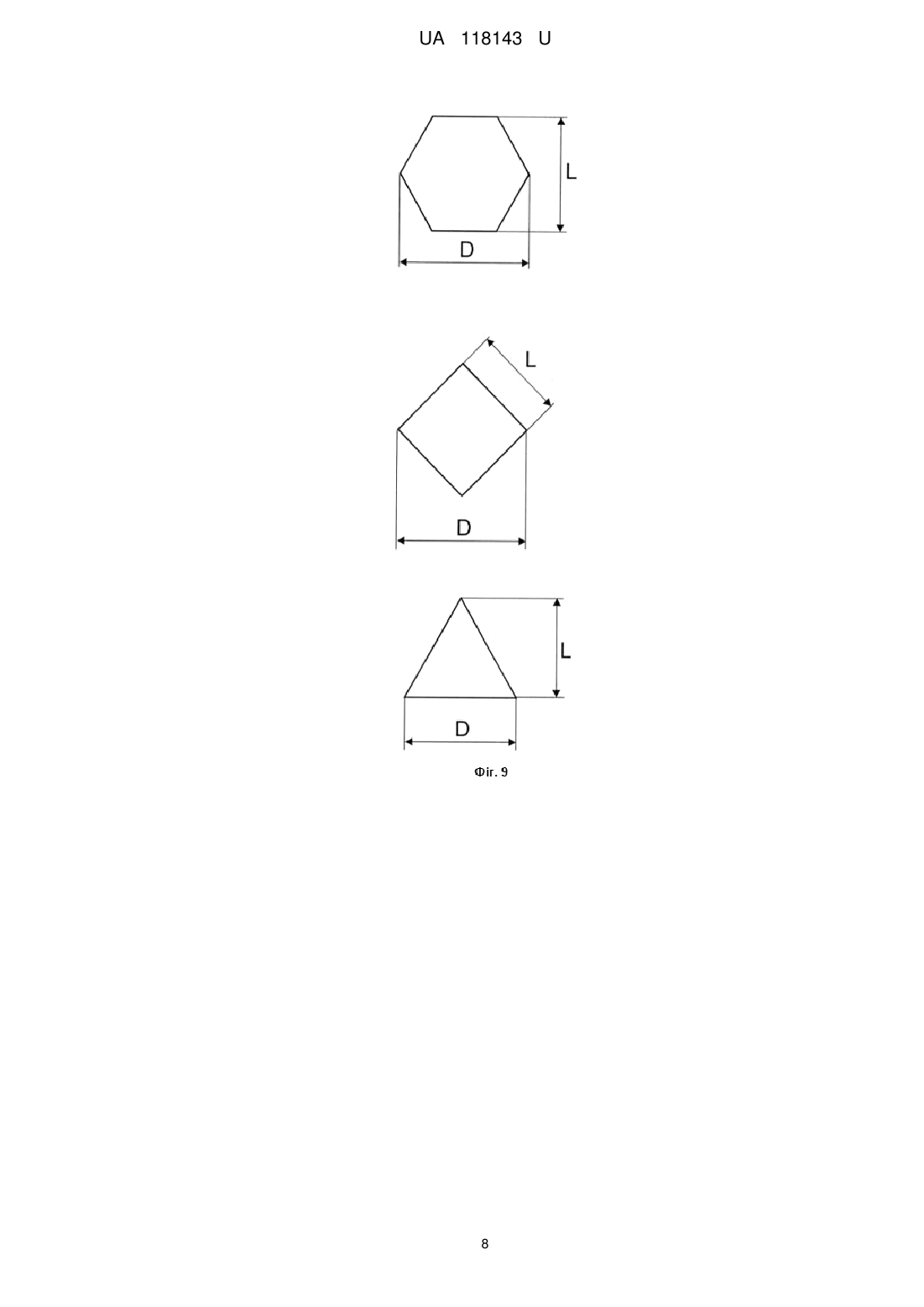

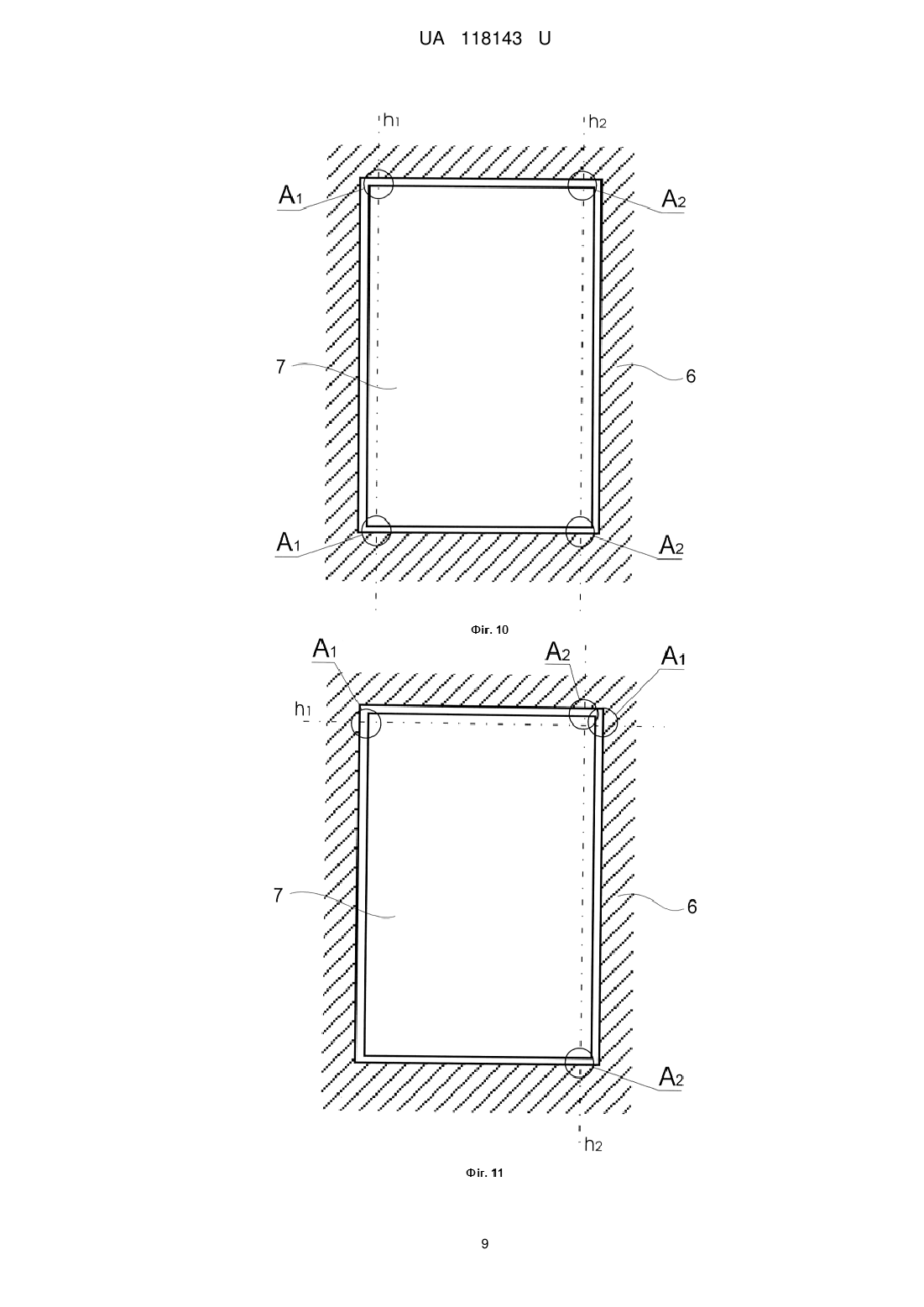

Реферат: Система завіс містить щонайменше дві пари роз'ємних вузлів для навішування поворотних конструктивних елементів. Кожен роз'ємний вузол має статичну та рухому частини, де рухома частина складається із щонайменше двох тіл сукупності геометричних форм, а статична має порожнину, утворену щонайменше двома геометричними формами. UA 118143 U (54) СИСТЕМА "ВІЛЬНИХ ЗАВІС" UA 118143 U UA 118143 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і стосується систем для навішування дверей, вікон, стулок, панелей тощо у для житлових, службових та інших помешканнях. Для навішування дверей, вікон, стулок, панелей, та можливості їх переведення у стан відчинено чи зачинено використовуються системи, до складу яких входять петлі, завіси різних конструкцій, наприклад: завіси, маятникова, універсальна, універсальна "жабка", рояльна, барна петлі тощо, поворотні конструктивні елементи (двері, вікна, стулки, панелі тощо), та елементи (рама, коробка, отвір тощо), відносно якого здійснюється рух поворотних конструктивних елементів. Використання у таких системах завіс петель, окрім маятникової, при навішуванні дверей, вікон, стулок, панелей дозволяє відчиняти/зачиняти їх лише у один бік відносно коробки (рами), до якої їх прикріплено. Використання маятникової петлі дозволяє створювати систему, в якій навішуванні двері, вікна, стулки та панелі відчиняються/зачиняються у дві сторони (на себе та від себе) відносно коробки (рами), до якої її прикріплено. При цьому конструктивне виконання згадуваних завісив, петель не дозволяє використовувати їх в системах, де при навішуванні дверей, вікон, стулок, панелей для забезпечення їх відчиненню/зачиненню, здійснюється кріплення цих завісив, петель до різних елементів коробки (рами) чи площин отвору. У корисній моделі за патентом України № 37654 від 10.12.2008 року (заявка № u200806141 від 12.05.2008, МПК Е06В 5/00, E05D 7/00, Е05С 9/00) описана система, в якій використовується механізм для навішування дверей, і який складається з двох пар штирів, які в закритому положенні стулки своїми циліндричними кінцівками сполучені з відповідними опорними елементами встановленими у верхній та нижній горизонтальних частинах дверної рами. Штирі однієї пари співвісні між собою, а кожна пара розташована уздовж вертикальних крайок стулки. Також механізм, що розглядається, має передавальний механізм з важеля, який закріплено на провушині у верхній горизонтальній частині дверної рами, напроти місця заходу циліндричної кінцівки штиря у опорний елемент дверної рами, і який (важіль) за допомогою шарнірно приєднаної тяги приєднаний до встановленого на горизонтальній частині дверної рами стопора, повзун якого з'єднаний із пружиною. При цьому кожна пара штирів сполучена через передавальний механізм, з своєю дверною ручкою, з можливістю почергового взаємно протилежного переміщення штирів кожної пари в осьовому напрямку та можливістю сполучання штирів своєю циліндричною кінцівкою, з отворами в опорних елементах, встановлених в горизонтальних частинах дверної рами. Також кожна пара штирів сполучена з стопорами фіксації протилежної пари штирів, установленими у стулці, й стопорами фіксації протилежної пари штирів, установленими у дверній рамі. На основі конструкції описаного вище механізму можливо створювати системи, де відчинення дверей здійснюється при їх повертанні відносно кожної пари штирів як на себе, так і від себе, а механізми, що фіксують протилежну пару штирів, виключають можливість випадання стулки з дверної рами. Однак механізм для навішування дверей наведеної конструкції є складним, складається із значної кількості конструктивних елементів та з'єднань між ними, і може використовуватись лише в системах, де передбачається розташування двох пар штирів виключно паралельно одна одній. В основу корисної моделі поставлена задача розробити систему для навішування дверей, вікон, стулок, панелей, задля їх відчиненню/зачиненню, як при паралельному розташуванні співвісних пар петель (завісів), так і за вузлів для навішування дверей, вікон, стулок, панелей, які входять до складу системи, та в залежності від умов використання системи створюється можливість для відчинення/зачинення дверей, вікон, стулок, панелей тощо як від себе, так і на себе, як вліво, так і в право. Поставлена задача вирішується тим, що у системі, що складається щонайменше з двох пар роз'ємних вузлів для навішування поворотних конструктивних елементів, згідно з корисною моделлю, кожен роз'ємний вузол має статичну та рухому частини, де рухома частина складається із щонайменше двох тіл сукупності геометричних форм, а статична має порожнину, утворену щонайменше двома геометричними формами. У складі системи рухома та статична частини можуть мати просторове взаєморозташування одна відносно іншої «відчинено», «зачинено», «зчеплено», у стані «відчинено» статична та рухома частини знаходяться окремо одна від одної, а поворотний конструктивний елемент знаходиться не в площині елемента, відносно якого здійснюється його рух. У стані «зчеплено» рухома частина входить у зачеплення із статичною частиною і можуть змінити свій стан на «зачинено», при цьому поворотний конструктивний елемент знаходиться у зафіксованому стані та у площині елемента, відносно якого здійснюється його рух. У стані «зачинено» рухома частина входить у статичну і можуть змінити свій стан на «відчинено» чи «зчеплено», а поворотний конструктивний елемент знаходиться у площині елемента, відносно якого здійснюється його рух, при цьому вузли кожної 1 UA 118143 U 5 10 15 20 25 30 35 40 45 50 55 60 пари у стані "зачинено" є співвісними, а осі пар мають взаємно паралельне розташування або перетинаються у просторі. Згідно з корисною моделлю, рухома частина роз'ємного вузла кріпіться до поворотного конструктивного елемента, а статична - до елемента, відносно якого здійснюється рух поворотного конструктивного елемента або навпаки. Під терміном "поворотний конструктивний елемент" розуміються двері, вікна, стулки, панелі або подібні їм вироби. Під терміном "поворотний конструктивний елемент" розуміються двері, вікна, стулки, панелі або подібні їм вироби. Під терміном "форма" розуміється взаємне розташування границь (контурів) предмету, об'єкта, а також взаємне розташування точок ліній. Під терміном "геометрична форма" розуміється зовнішній вигляд предмету його частини, групи предметів, його (їх) форми, обумовлений поєднанням трьох- та/або двох вимірних простих геометричних фігур. Під терміном «тіло сукупності геометричних форм» розуміється об'ємний матеріальний об'єкт, зовнішній вигляд якого обумовлений поєднанням геометричних форм. Під терміном "елемента, відносно якого здійснюється рух поворотного конструктивного елементу" розуміється рама, коробка, отвір і т.п. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 показано три види одного з варіантів конструктивного виконання рухомої частини роз'ємного вузла, який входить до складу системи: (а) вид з переду, (б) вид зверху, (в) вид з боку; Фіг. 2 - вид зверху з розрізами одного з варіантів конструктивного виконання статичної частини роз'ємного вузла, який входить до складу системи, і який поєднується із рухомою частиною, представленою на Фіг. 1; Фіг. 3 - вид зверху з розрізами другого варіанту конструктивного виконання статичної частини роз'ємного вузла, який входить до складу системи, і який поєднується із рухомою частиною, представленою на Фіг. 1; Фіг. 4 принцип просторового розташування рухомої та статичної частин роз'ємного вузла, який входить до складу системи, у стані «відчинено»; Фіг. 5 - принцип просторового розташування рухомої та статичної частин роз'ємного вузла, який входить до складу системи, у стані «зачинено»; Фіг. 6 - принцип просторового розташування рухомої та статичної частин роз'ємного вузла, який входить до складу системи, при стані «зчепленено»; Фіг. 7 - три види іншого з можливих варіантів конструктивного виконання рухомої частини роз'ємного вузла, який входить до складу системи: (а) вид з переду, (б) вид зверху, (в) вид з боку; Фіг. 8 - вид зверху з розрізами можливого варіанта конструктивного виконання статичної частини роз'ємного вузла, який входить до складу системи, і який поєднується із рухомою частиною представленою на Фіг. 7; Фіг. 9 - варіанти геометричних форм тіла - одного з елементів рухомої частини роз'ємного вузла, який входить до складу системи; Фіг. 10 - принцип розміщення пар роз'ємних вузлів у складі системи із взаємно паралельним розташуванням їх осей; Фіг. 11 - принцип розміщення пар роз'ємних вузлів у складі системи за умови перетину у просторі їх осей. Роз'ємний вузол, який входить до складу системи для навішування дверей, вікон, стулок, панелей, складається з рухомої (Фіг. 1 та 7) та, відповідної їй, статичної (Фіг. 2-3 та 8) частин. За одним з можливих варіантів конструктивного виконання рухомої частини (Фіг. 1) вузла, вона складається з двох тіл, кожне з яких утворено сукупністю геометричних форм: перше тіло (1) циліндр, та друге тіло (2) - циліндр, який усічений площинами по двом хордам. Ще один варіант конструктивного виконання рухомої частини вузла представлено на Фіг. 7. У даному варіанті він складається з трьох тіл, кожне з яких утворено сукупністю геометричних форм: перше тіло (1) циліндр, який усічений площинами по двом хордам; друге тіло (2) - циліндр; третє тіло (3) циліндр, який усічений площинами по двом хордам. На Фіг. 9 представлено можливі варіанти геометричних форм тіла (2), яке входить до складу рухомої частини вузла. При цьому конкретні варіанти виконання тіл, з яких складається рухома частина вузла та їх кількість не обмежується лише тими прикладами, які наведені на Фіг. 1, 7 та 9, і можуть бути будь-якої геометричної форми або сукупності форм. Однією з умов, при цьому, для досягнення технічного результату є дотримання співвідношення між розмірами D та L, a caмe: L
