Захисний штекер для з’єднувальних або роз’єднувальних колодок

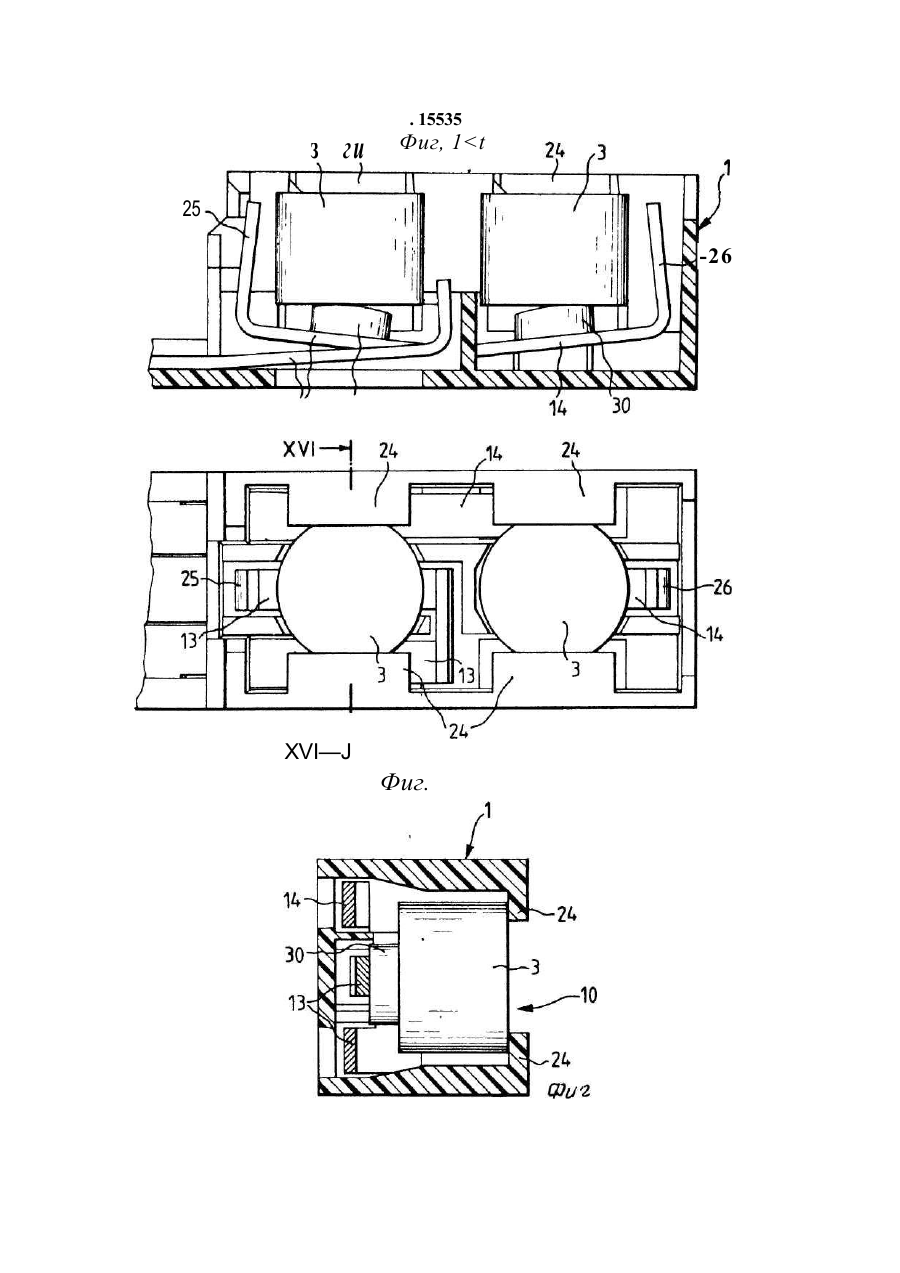

1. Защитный штекер для соединитель ных или разделительных колодок техники' связи, содержащий изоляционный корпус, внутри которого параллельно расположены разрядники для защиты от перенапряже ний, включенные каждый последовательно с соответствующей плавкой таблеткой меж ду общим заземлителем и соответствующим токопроводящим контактом, и элементы ко роткого замыкания для обеспечения элект рического соединения между полюсными сторонами разрядников при расплавлении плавких таблеток, отличающийся тем, что корпус выполнен со сквозным пазом, проходящим вдоль одной из полюсных сто рон разрядников, а общий заземлитель снабжен языком, который установлен в ука занном пазу корпуса и приведен в контакт с указанной полюсной стороной разрядников для обеспечения их соединения с землей. 2. Защитный штекер по п. ^ о т л и ч а ю щ и й с я тем, что токопроводящие кон такты выполнены с пружинящими отгибами под прямым углом в виде скоб, которые выполняют функцию указанных элементов короткого замыкания и в положении штекера после расплавления плавких таблеток входят в указанный паз и контактируют с языком общего заземлителя. 3. Защитный штекер по п. 1,о т л и ч а ющий с я тем, что каждый из разрядников удерживается в указанном корпусе с зажа тием с помощью двух пружинящих фиксиру ющих лапок, выполненных на корпусе. 4. Защитный штекер по п. 3, о т л и ч а ю щ и й с я тем, что пружинящие лапки расположены на продольных боковых стен ках указанного корпуса. 5. Защитный штекер по п. 3, о т л и ч а 'ю щ и и с я тем, что концы пружинящих лапок каждой пары направлены друг к другу и расположены вдоль продольной оси указанного корпуса. 6. Защитный штекер по п. 1, о т л и ч а ю щ и й с я тем, что разрядники удержива ются в указанном корпусе с помощью до полнительно введенного токопроводящего кожуха, который перекрывает полость кор пуса со стороны указанного сквозного паза, причем к указанному кожуху со стороны, обращенной внутрь корпуса, прилегают од ни из полюсных сторон разрядников, а с внешней стороны прилегает язык общего заземлителя. 7. Защитный штекер по пп. 1 и 4, о т л ич а ю щ и й с я тем, что кожух выполнен с отверстиями, в которые входят фиксирую щие крюки, выполненные на поперечных боковых стенках указанного корпуса. С > сл ел сл о 15535 Изобретение относится к защитному кожухом; на фиг. 18 - продольный разрез по штекеру для соединительных или разделилинии XVI И—XVIII фиг. 17. тельных колодок техники связи. На указанных фиг. 1-18 приняты следу Известен защитный штекер, содержа- ющие цифровые обозначения: щий изоляционный корпус, внутри которого 5 1 - защитный штекер; 2 - корпус; 3 параллельно расположены разрядники для разрядник для защиты от перенапряжения; 4 защиты от перенапряжений, включенные соединительная или разъединительная последовательно с плавкими таблетками колодка; 5 - общий заземлитель; 6 ,7 - лапки; 8 между общим заземлителем, и соответству- - продольные стороны корпуса; 9 -10 ющим токопроводящим контактом, и эле- продольная ось; 10 - передняя сторона; 11 менты короткого замыкания [1]. - языки; 12 - внутренняя полость; 13, 14 Недостатком этого штекера является то, токопроводящие контакты; 15,16 - подводы к что защитный штекер нельзя вставить в со- токопроводящим контактам; 17 - пластединительные или разделительные колодки массовая перегородка; 18 - вставляемая с относительно близко друг к другу располо- 15 часть; 19, 20 - другой конец; 21, 22, 23 женными соединительными контактами. направляющий паз; 24 - надставная стенка; Изобретение более подробно поясняет25, 26 - скоба короткого замыкания; 27 ся далее на нескольких примерах осуществдно; 28,29 - полюсная сторона; 30 - плавкая ления защитного штекера. таблетка; 31 - колодка из защитных штекеНа фиг. 1 показан продольный разрез 20 ров; 32 - концы фиксирующих лапок; 33 защитного штекера при первой форме осусредняя перегородка; 34 - зажимная кромществления, вставленного в соединителька; 35 - направляющая стойка; 36 - монтажную колодку, согласно которому передняя ная панель; 37 - языки; 38 - жилы кабеля открытая сторона корпуса закрыта языком абонента; 39 - жилы монтажной стороны; 40 общего заземления; на фиг. 2 - главный вид 25 и 41 - ножевые контакты; 42 - прорези; 43 защитного штекера по фиг. 1; на фиг. 3 фиксирующий выступ; 44 - направляющая поперечный разрез защитного штекера по стойка; 45 - узкая сторона; 46 - торцевая линии НИИ фиг. 2, на котором не показан сторона; 47 - контактная вилка; 48 - гнездо; общий вид заземлителя; на фиг. 4 - попереч49 - удерживающие распорки; 50 - кожух; ный разрез штекера по линии ІІНІі на фиг. 30 51 - боковые стенки; 52 - окна; 53 - направ1 с общим заземлителем; на фиг. 5 показан ляющий уголок; 54 - фиксирующий крючок; вид в перспективе защитного штекера при 55 - внутренняя сторона; 56 - внешняя стовторой форме осуществления с общим зарона; 57 - контактные вилки. землителем, соединительной колодкой и Защитный штекер 1 состоит из корпуса монтажной панелью; на фиг. 6 - продольный 35 2, выполненного в виде одной пластмассоразрез защитного штекера по фиг. 5 при вой детали, причем передняя сторона 10 второй форме осуществления, вставленного корпуса 2 сделана открытой. Эта передняя в соединительную колодку; на фиг. 7 - вид сторона 10 закрывается при вставлении сзади на защитный штекер по фиг. 5; на фиг. языка 11 общего заземлителя 5 в паз 48 (см. 8 - продольный разрез защитного штекера 40 фиг. 1) или с помощью кожуха 50 (см. фиг. 17 по фиг. 5; на фиг. 9 - главный вид защитного и 18), что ниже будет пояснено более подштекера по фиг. 5; на фиг. 10 - поперечный робно. разрез по линии Х-Х фиг. 9; на фиг. 11 Во внутренней полости 12 корпуса 2 напоперечный разрез по линии ХІ-ХІ фиг. 9; на ходятся дэа металлических токопроводящих фиг. 12 - продольный разрез защитного 45 контакта 13,14, выполненных в форме полоштекера при третьей форме осуществления, сы, концы которых 15,16 (см. фиг. 2) выведесогласно которой разрядники удерживаютны из корпуса 2 защитного штекера 1 и ся в корпусе подставными стенками и язызафиксированы с помощью удерживающих ком общего заземления; на фиг. 13 - вид распорок 49 (см. фиг. 11) в корпусе 2. Эти сзади на общий заземлитель с установлен- 50 концы 15, 16 образуют вместе с пластмассоным защитным штекером; на фиг. 14 - провой перегородкой 17 (см. фиг. 2), расположендольный разрез защитного штекера по ной между концами 15, 16 и отформованной третьей форме осуществления, на котором на корпусе 2, вставляемую часть 18 защитотсутствует общий заземлитель; на фиг. 15 ного штекера 1. Пластмассовая перегородка главный вид защитного штекера по третьей 55 17 имеет при этом фиксирующий выступ 43 форме исполнения; на фиг. 16 - поперечный (см. фиг. 8). разрез по линии XVI-XVI фиг. 14; на фиг. 17 Части токопроводящих контактов 13, главный вид защитного штекера при четвер14, расположенные в корпусе 2, свободно той форме осуществления, по которой разуложены в направляющих пазах 21, 22 (см. рядники удерживаются в корпусе штекера фиг. 3) и служат для контактирования с раз 15535 рядниками для защиты от перенапряжения 3. Обе части токопроводящих контактов 13, 14, расположенные в корпусе 2, выполнены различным образом. Токопроводящий контакт 13 имеет Uобразную форму, а токопроводящий контакт 14 имеет S-образную форму, причем оба отогнутых конца 19, 20 (см. фиг. 2) токопроводящих контактов 13, 14 входят в направляющий паз 23 (см. фиг. 4), проходящий параллельно между пазами 21, 22. Оба конца 19, 20 токопроводящих контактов 13, 14 изогнуты под прямым углом в направлении открытой передней стороны 10 для образования скоб короткого замыкания. Концы скоб короткого замыкания 25,26 (фиг. 1) входят в исходном положении в паз 48. Части токопроводящих контактов 13, 14, расположенные в корпусе 2 предварительно подпружинены, так что они вдавливаются в направляющие пазы 21, 22 и 23 лишь после вставления разрядников 3 для защиты от перенапряжения. Разрядники 3 для защиты от перенапряжения установлены в защитный штекер 1 с открытой передней стороны 10 и прилегают с подпружиниванием одним присоединением 29 к плавкой таблетке 30 (фиг. 1), установленной между токопроводящими контактами 13, 14 и разрядниками для защиты от перенапряжения 3. За счет подпружиненного прилегания обеспечивается надежное контактирование. На другой полюсной стороне 28 (фиг. 1) разрядник 3 для защиты от перенапряжения при первой форме осуществления согласно фиг. 1-4 удерживается в качестве контропоры с помощью подпружиненных фиксирующих лапок 6 и 7 (фиг. 3, 4), расположенных на продольных сторонах 8 (фиг. 2) корпуса, и благодаря этому фиксируется в корпусе 2 защитного штекера 1. Концы 32 фиксирующих лапок 6, 7 направлены навстречу друг другу к продольной оси 9 (см. фиг. 9) корпуса 2. При второй форме осуществления согласно фиг. 5-11 фиксирующие лапки 6, 7 расположены в середине на продольной оси 9, на которой далее предусмотрена средняя перегородка 33 (фиг. 10). Средняя перегородка 33 имеет две зажимные кромки 34 (фиг. 10) для двустороннего прилегания разрядников 3 для защиты от перенапряжения и направляющую стойку 35 (фиг. 11) для направления языков 11 общего заземлителя 5, что ниже будет описано более подробно. Разрядники 3 для защиты от перенапряжения удерживаются тем самым с обеих сторон с помощью фиксирующих лапок 6, 7 и с помощью зажимных кромок 34 средней перегородки 33 в корпусе 2 защитного штекера 1. При третьей форме осуществлении фиг. 5 12-16 разрядники 3 для защиты от перенапряжения удерживаются с помощью надставных стенок 24 корпуса 2. Надставные стенки 24 входят в открытую переднюю сторону 10, при этом для обоих разрядников 10 для защиты от перенапряжения 3 предусмотрены соответственно две надставные стенки 24. При четвертой форме осуществления по фиг. 17-18 разрядники 3 для защиты от пе15 ренапряжения удерживаются в корпусе 2 с помощью кожуха 50, который имеет в поперечном сечении U-образную форму с перпендикулярно отогнутыми боковыми стенками 51. Боковые стенки 51 имеют окна, 20 в которые входят фиксирующие крючки 54, расположенные на обеих узких сторонах 45 корпуса, и благодаря этому кожух 50 крепится к корпусу 2. С помощью кожуха 50 закрывается открытая передняя сторона 10 25 защитного штекера 1. К внутренней стороне 55 кожуха 50 прилегают полюсные стороны 28 (фиг. 1) разрядников 3 защиты от перенапряжения, внешняя сторона 55 кожуха 50 обращена к пазу 48. Благодаря этому раз30 рядники 3 для защиты от перенапряжения электрически связаны с кожухом 50. Внутренняя сторона 55 кожуха 50 служит помимо этого в качестве контактной поверхности для скоб короткого замыкания 25, 26. Ниже 35 более подробно поясняются конструкция и установка защитного штекера 1 на соединительную и разъединительную колодку 4. Согласно фиг. 5 соединительная или разделительная колодка 4, выполненная из 40 пластмассы, устанавливается и закрепляется на языках 37 монтажной металлической панели 36, связанной с заземляющей линией. Такая соединительная или разъединительная колодка 4, закрепленная на 45 монтажной панели 36, состоит из нижней части и верхней части, скрепленных между собой. К соединительной или разъединительной колодке 4 присоединены с одной стороны жилы 33 кабелей, идущих от або50 нентов, и с другой монтажной стороны жилы 39 (фиг. 1, 6) кабелей, ведущих к коммутации онной аппаратуре, к ножевым контактам 40, 41 (фиг. 1, 6), расположенным в два ряда. Ножевой контакт 40 одного ряда связан че55 рез контактную вилку 47 (фиг. 1, 6) с ножевым контактом 41 другого ряда. Параллельно соединительной или разъединительной колодке 4 установлен общий металлический заземлитель 5. Общий заземлитель 5 с торцевых сторон имеет две 15535 контактные вилки 57 (фиг. 5), которые через языки 37 (фиг. 5) связываются с монтажной панелью 36 и за счет этого получается элек трическое соединение общего заземлителя 5 с монтажной панелью 36. 5 Заземлитель 5 имеет несколько языков 11, между которыми имеются прорези 42. На каждую двойную жилу (жила а-в) предусмотрен один язык 11. Если необходимо защитить от перенап- 10 ряжения жилу 38 кабеля, присоединенную к соединительной или разъединительной колодке 4, то для каждой двойной жилы вставляется один защитный штекер 1 в колодку 4 в контактную вилку 47 между двумя рядами 15 ножевых контактов 40, 41. Фиксирующий выступ 43 вставляемой части 18 (фиг. 2, 5) защитного штекера 1 заскакивает при этом с фиксацией в колодку 4. Контактные вилки 47 электрически сое- 20 диняют через концы токопроводящих контактов 15, 16 жилы кабелей 38, 39 с токопроводящими контактами 13,14. Соответ ственно язык 11 общего заземлителя 5 входит в паз 48 защитного штекера 1. 25 При первой форме осуществления защитного штекера (фиг. 1-4) языки 11 отжимают фиксирующие лапки 6, 7, которые удерживают разрядники 3 для защиты от перенапряжения, в сторону как это показа- 30 но на фиг. 4, и контактируют с одной полюсной стороны 28 разрядников 3 для защиты от перенапряжения, которые тем самым связаны с землей. Разрядники для защиты от перенапряжения 3 за счет подпружинен- 35 ных токопроводящих контактов 13, 14 прижимаются к языкам 11 общего заземлителя 5, благодаря чему осуществляется надеж ное контактирование между языками 1 и полюсной стороной 28 разрядников для 40 защиты от перенапряжения. При вытаски вании защитного штекера 1 из соединитель' ной или разъединительной колодки 4 фиксирующие лапки 6, 7 захватывают одну полюсную сторону 28 разрядников для за- 45 щиты от перенапряжения и вновь фиксиру ют их в корпусе 2 защитного штекера 1. При второй форме осуществления защитного штекера 1 (фиг. 5-11) языки 11 перекрывают соответственно половину 50 передней стороны 10 защитного штекера 1, так, что прорезь 42 (фиг. 5), находящаяся между языками 11, оказывается в середине на продольной оси 9 защитного штекера 1 и принимает фиксирующие лапки 6, 7 55 и направляющую стойку 35 средней перегородки 33. Для лучшего направления языков 11 (фиг. 5) помимо этого на передней стороне 10 на узких сторонах 45 расположе 8 ны две другие направляющие стойки 44 (фиг. 8, 9). При третьей форме осуществления (фиг. 12-16) языки 11 при вставлении защитного штекера 1 вдавливаются в паз 48 под надставные стенки 24, как это показано на фиг. 12. Чтобы облегчить их ввод, языки 11 при этой форме осуществления слегка отогнуты в зоне торцевой стороны 46. При четвертой форме осуществления (фиг. 17-18) языки 11 сделаны укороченными по сравнению с описанными выше формами осуществления, так как при этой форме осуществления они должны приводиться в электрический контакт только с кожухом 50. Для направления языка 11 на продольных сторонах 8 корпуса 2 предусмотрено соответственно по одному направляющему уголку 53, так что в пазу 48 язык 11 общего заземлителя 5 расположен между направляющими уголками 53 и кожухом 50. Если несколько защитных штекеров 1 связаны друг с другом на продольных сторонах 8, то образуется колодка из защитных штекеров 31. Ниже кратко поясняется случай перенапряжения. При возникновении перенапряжения избыточное напряжение, соответственно ток перегрузки, направляется через жилы кабелей 38, 39. ножевые контакты 40, 41, контактную вилку 47, токопроводящие контакты 13, 14, плавкую таблетку 30 к одной полюсной стороне 29 разрядника 3 для защиты от перенапряжения. Разрядник 3 для защиты от перенапряжения, заполненный инертным газом зажигается, благодаря чему избыточное напряжение подводится к другому полюсу 28 разрядника 3 для защиты от перенапряжения, который электрически связан с общим заземлителем 5. После этого избыточное напряжение проводится через контактные вилки 57 (фиг. 5) и общий заземлитель 5 к монтажной панели 36, которая связана с заземляющей линией. При продолжительном волнении разрядника 3 для защиты от перенапряжения за счет возникающего тепла расплавляется плавкая таблетка 30 благодаря чему подпружиненные скобы короткого замыкания 25, 26 входят в контакт с языком 11 общего заземления 5, соответственно с кожухом 50, соединенным с общим заземлителем 5, и разрядник 3 для защиты от перенапряжения замыкается накоротко (характеристика "отказ-надежность"). Благодаря этому предотвращается разрушение защитного штекера 1 за счет перегрева. 15535 32 Фиг.3 SCS91 ге -9L SCSSL 15535 г u 7 93 з ги . 15535 Фиг, 1
