Захисний чохол для тимчасово неексплуатуємого транспортного засобу

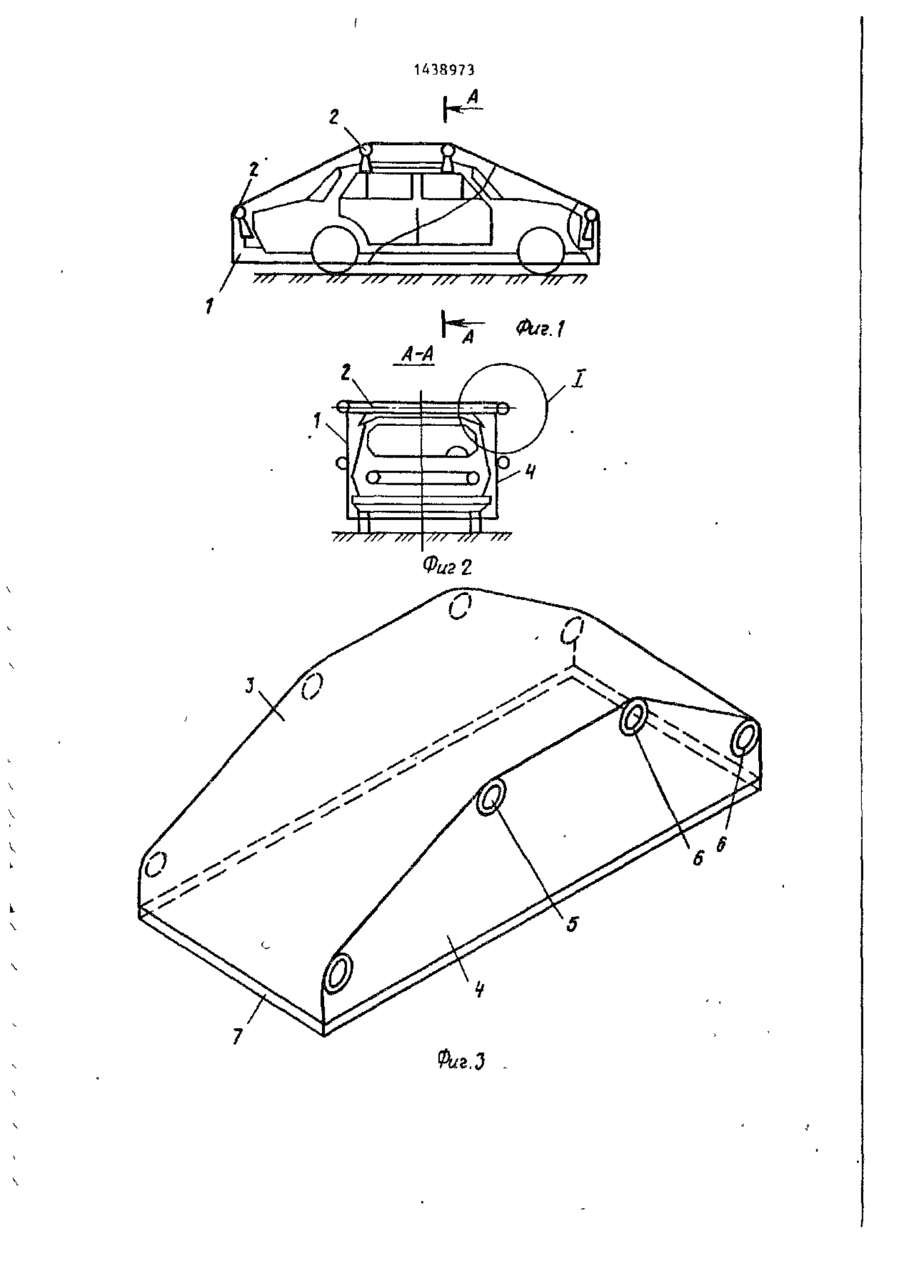

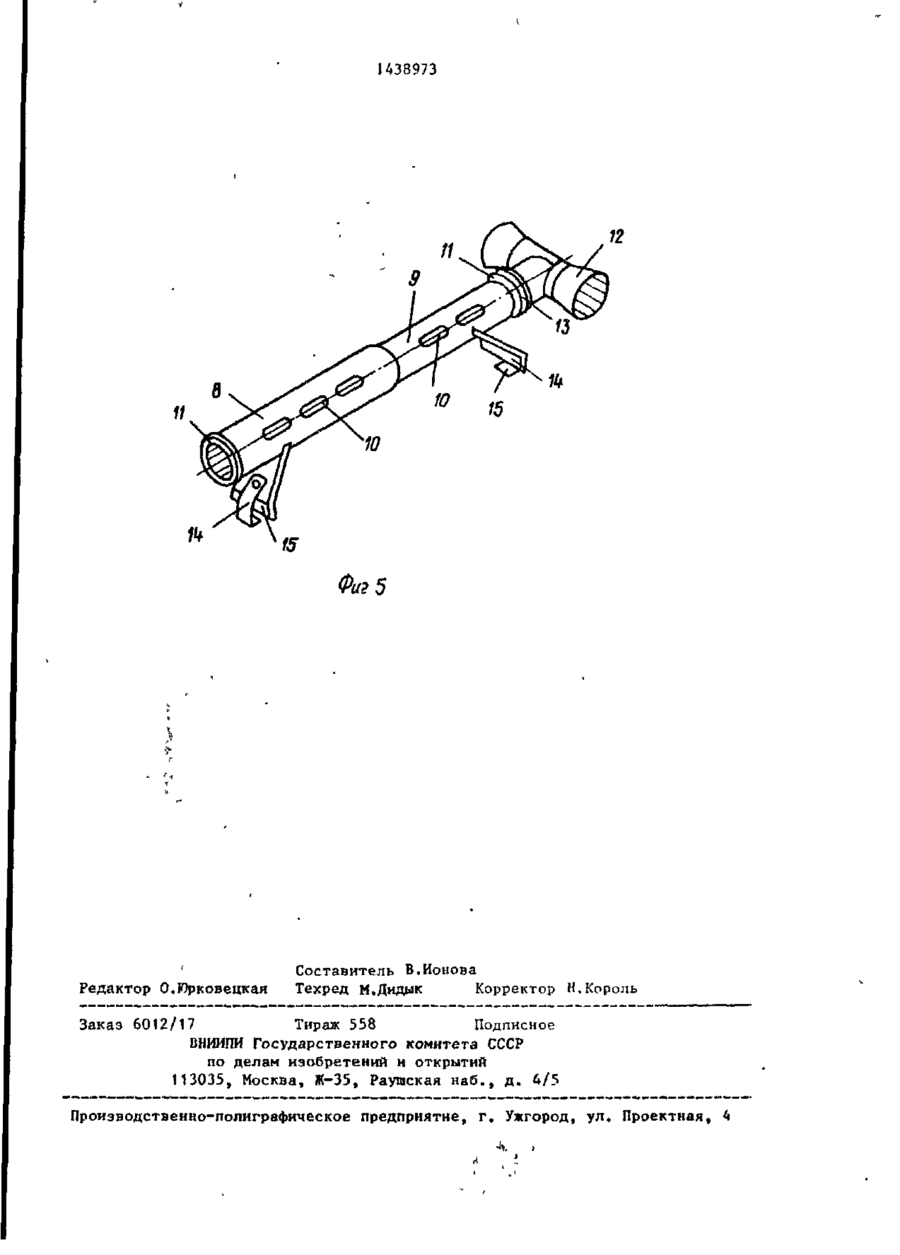

Изобретение относится к защитным чехлам для временно неэксплуатируемых транспортных средств или дру гих объектов техники. Цель изобретения - улучшение эксплуатационных характеристик. Защитный чехол содержит гибкую оболочку 1 из прозрачного материала и телескопические перфориро-* ванные вентиляционные трубы, служащие элементами каркаса для чехла. Боковины гибкой оболочки крепятся к торцам вентиляционных телескопических труб с помощью эластичных шайб ожекционными насадками 12. Каждая труба имеет упоры для крепления к деталям транспортного средства. 2 з.п. ф-лы, 5 ил. 8 1 1438973 Изобретение относится к защитным чехлам для временно неэксплуатируемого транспортного средства или других объектов техники. , Цель изобретения - улучшение эксплуатационных характеристик. На фиг. 1 показан защитный чехол для хранения временно неэксплуатируемого транспортного средства; на 10 фиг. 2 - сечение А-А на фиг.1; на фиг.З - гибкая прозрачная оболочка, общий вид; на фиг. 4 - узел I на н а фиг. 2; фиг. 5 - телескопическая вентиляционная труба, общий вид (вто- 15 рая эжекционная насадка не показана). Защитный чехол для хранения временно неэксплуатируемого транспортного средства (фиг. 1 и 2) состоит из гибкой прозрачной оболочки 1 и телеско- 20 пических перфорированных .вентиляционных труб 2. Гибкая прозрачная иболочка (фиг. 3) состоит из верха 3 и боковин 4, изготавливаемых из полихлорвиниловой пленки или другого гибкого 25 прозрачного водоотталкивающего материала, герметично соединенных между собой. На боковинах расположены отверстия 5 в количестве, равном количеству устанавливаемых на транспортЗо ное средство вентиляционных труб,и по расположению их центров и размеров совпадающие с торцевыми отверстиями труб. Защитный чехол устанавливается в следующей последовательности. Вентиляционная труба 2 (фиг.1), состоящая из двух труб 8 и 9 (фиг.5), при помощи телескопического соединения устанавливается и фиксируется на длину, соответствующую внутренней ширине гибкой оболоки, изготовленной для конкретного объекта хранения. Затем трубы при помощи кронштейнов закрепляются на поверхности объекта хранения в местах, соответствующих отверстиям на гибкой оболочке. На установленные вентиляционные трубы набрасывается гибкая оболочка 1 (фиг. 1 - 4) и при совмещении отверстий последней с соответствующими трубами закрепляется на них при помо- , И ВД эжекционных насадок 12 (фиг.4 и 5 ) , вставляемых внутрь торцов этих труб. Фиксация и герметизация гибкой оболочки на трубах осуществляется при помощи эластичных шайб 11 и 13, закрепленных на торцах вентиляционных труб и эжекционных насадок. Разборка чехла производится в обратном порядке. На каждой трубе имеются упоры 14 • и 15, служащие для закрепления труб на" деталях транспортного средства. л и ч а ю щ и й с я тем, что гибкая оболочка выполнена из водоотталкивающего прозрачного материала. Ф о р м у л а и з о б р е т е н и я 1. Защитный чехол для хранения временно неэксплуатируемого транспортКаждое отверстие усилено кольного средства, содержащий каркас, цом 6 из эластичного материала и загибкуд оболочку, по крайней мере од35 ну вентиляционную трубу и упоры, раскреплено неразъемно на внешней поверхности боковин. положенные между оболочкой и кузовом транспортного средства дпч обеспечеНижняя часть гибкой оболочки по ния воздушного зазора, о т л и ч а ю контуру имеет отворот 7 для увеличения ее прочности. *« ЕЦ и й с я тем, что, г целью улучшения эксплуатационных характеристик, Телескопическая вентиляционная вентиляционные трубы выполнены с оттруба (фиг. 4 и 5) состоит из труб 8 верстиями по их длине, размещены гои 9, имеющих на наружной поверхности ризонтально, снабжены тжекционными вентиляционные отверстия 10 и соединенных телескопически с возможностью ., насадками, установленными по их торцам и уплотненными для герметизации их перемещения вдоль оси. На наружэластичными шайбами, и связаны с упоной поверхности каждой трубы со сторами, выполненными в виде "лапок" роны внешнего торца заподлицо уста- > для обеспечения взаимодействия с воновлена эластичная шайба 11. Со стодосливным желобом транспортного средроны указанных торцов внутрь трубы s ства. устанавливаются эжекционные насадки 12 с возможностью их фиксации в рабо2. Защитный чехол по п. ^ о т чем положении и быстрого съема. На л и ч а ю щ и й с я тем, что вентисопрягаемой с трубами 8 и 9 поверхляционные трубы выполнены телескопиности каждой насадки закреплены эпасЧЄСКІЇМИ. тичные шайбы 13. 3. Защитный чехол по п. 1, о т 1438973 ft Фиг 5 ' Редактор О.Юрковецкая Составитель В.Ионова Техред М.Дидык Корректор Н.Король Заказ 6012/17 Тираж 558 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, •. К 1438973
