Захисний комбінезон

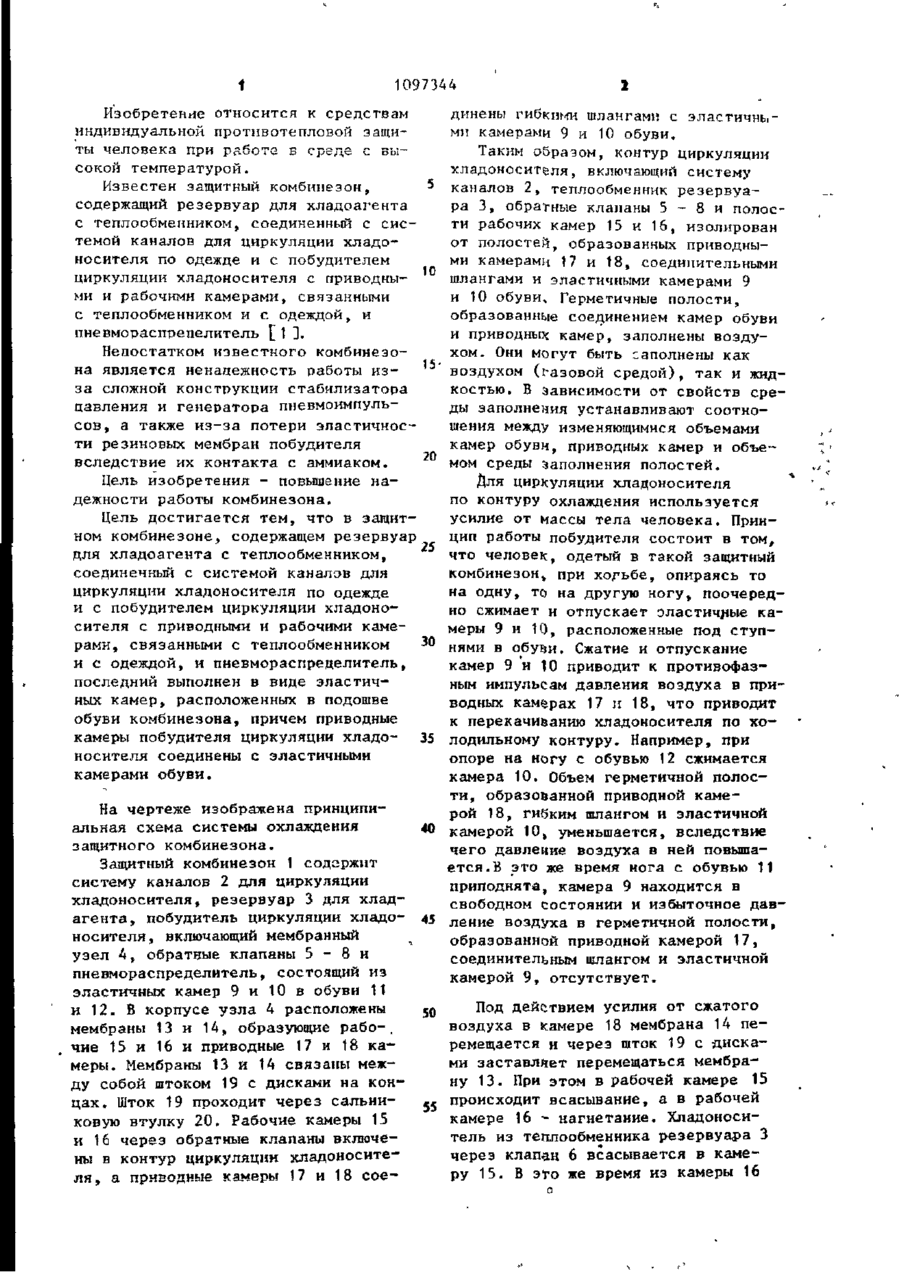

ЗАЩИТНЫЙ КОМБИНЕЗОН, содержащий резервуар ,для хладагента с теплообменником, соединенный с системой каналов для циркуляции хладоносителя по одежде и с побудителем циркуляции хладоносителя с приводными и рабочими камерами, связанными с теплообменником и с одеждой, и пневмораспределитель, о т л и_ч а ю щ и й с я тем, что, с целью повышения надежности работы, пневмораспределитель выполнен в виде эластичных камер, расположенных в подошве обуви комбинезона, причем приводные камеры побудителя циркуляции хладоносителя соединены с эластичными камерами обуви. а СО •Ч 00 1097344 Изобретение относится к средствам индивидуальной противотепловой защиты человека при работе в среде с высокой температурой. 5 Известен защитный комбинезон, содержащий резервуар для хладоагента с теплообменником, соединенный с системой каналов для циркуляции хладоносителя по одежде и с побудителем циркуляции хладоносителя с приводны- 10 ми и рабочими камерами, связанными с теплообменником и с одеждой, и пневмораспрепелитель [1 ]. Недостатком известного комбинезо1 5 на является ненадежность работы изза сложной конструкции стабилизатора давления и генератора лневмоимпульсов, а также из-за потери эластичности резиновых мембран побудителя 20 вследствие их контакта с аммиаком. Цель изобретения - повышение надежности работы комбинезона. Цель достигается тем, что в защитном комбинезоне, содержащем резервуар 25 для хладоагента с теплообменником, соединенный с системой каналов для циркуляции хладоносителя по одежде и с побудителем циркуляции хладоносителя с приводными и рабочими камерами, связанными с теплообменником 30 и с одеждой, и пневмораспределитель, последний выполнен в виде эластичных камер, расположенных в подошве обуви комбинезона, причем приводные камеры побудителя циркуляции хладо- 35 носителя соединены с эластичными камерами обуви. динены гибкими шлангами с эластичнь,мн камерами 9 и 10 обуви. Таким образом, контур циркуляции хладоносителя, включающий систему каналов 2, теплообменник резервуара 3, обратные клапаны 5 - 8 и полости рабочих камер 15 и 16, изолирован от полостей, образованных приводными камерами 17 и 18, соединительными шлангами и эластичными камерами 9 и 10 обуви. Герметичные полости, образованные соединением камер обуви и приводных камер, заполнены воздухом. Они могут быть заполнены как воздухом (газовой средой), так и жидкостью. В зависимости от свойств среды заполнения устанавливают соотношения между изменяющимися объемами камер обуви, приводных камер и объемом среды заполнения полостей. Для циркуляции хладоносителя по контуру охлаждения используется усилие от массы тела человека. Принцип работы побудителя состоит в том, что человек, одетый в такой защитный комбинезон» при ходьбе, опираясь то на одну, то на другую ногу, поочередно сжимает и отпускает эластичные камеры 9 и 10, расположенные под ступнями в обуви. Сжатие и отпускание камер 9 и 10 приводит к противофазным импульсам давления воздуха в приводных камерах 17 и 18, что приводит к перекачийанию хладоносителя по холодильному контуру. Например, при опоре на ногу с обувью 12 сжимается камера 10. Объем герметичной полости, образойанной приводной камерой 18, гибким шлангом и эластичной На чертеже изображена принципиальная схема системы охлаждения 40 камерой 10^ уменьшается, вследствие чего давление воздуха в ней повышазащитного комбинезона. ется. В это же время нога с обувью 11 Защитный комбинезон 1 содержит приподнята, камера 9 находится в систему каналов 2 для циркуляции свободном состоянии и избыточное давхладоносителя, резервуар 3 для хладагента, побудитель циркуляции хладо- 45 ление воздуха в герметичной полости, образованной приводной камерой 17, носителя, включающий мембранный соединительным шлангом и эластичной узел 4, обратные клапаны 5 - 8 и камерой 9, отсутствует. пневмораспределитель, состоящий из эластичных камер 9 и 10 в обуви 11 и 12. В корпусе узла 4 расположены Под действием усилия от сжатого 50 мембраны 13 и 14, образующие рабо-. воздуха в камере 18 мембрана 14 печиє 15 и 16 и приводные 17 и 18 каремещается и через шток 19 с дискамеры. Мембраны 13 и 14 связаны межми заставляет перемещаться мембраду собой штоком 19 с дисками на конну 13. При этом в рабочей камере 15 цах. Шток 19 проходит через сальнипроисходит всасывание, а в рабочей 55 ковую втулку 20. Рабочие камеры 15 камере 16 •- нагнетание. Хладоносии 16 через обратные клапаны включетель из теплообменника резервуара 3 ны в контур циркуляции хладоноситечерез клапан 6 всасывается в камеля, а приводные камеры 17 и 18 соеру 15. В это же время из камеры 16 1097344 через клапан 7 хладоноситель выталосуществляется путем поочередного кивается в систему каналов 2 комбинажатия и отпускания камер обуви. |незона 1, после чего возвращается Теплоотвод от человека производитв теплообменник резервуара 3. При ся за счет того, что хладоноситель, смене опоры человека на другую ногу проходя через теплообменник резервуапроисходит перемещение мембран 13 ра 3 с хладагентом, охлаждается, а и 14 в обратную сторону. При этом проходя по системе каналов комбинезохладоноситель всасывается иэ теплона нагревается, поглощая тепло, выдеобменника резервуара 3 через клаляемое человеком и проникающее из пан 5 в камеру 16, а из камеры 15 10 окружающей среды. через клапан 8 хладоноситель направляется в каналы 2 комбинезона и заИспользование изобретения повышает ' тем возвращается в теплообменник надежность работы и упрощает средстрезервуара 3. ва индивидуальной противотепловой заПри отдыхе и работе человека стоя 15 щиты с контактно-жидкостным принципом или сидя циркуляция хладоносителя охлаждения. Редактор Т.Митейко Составитель В.Комиссаров Техред Л. Мартяшова Корректор с. Шекмар Заказ 4090/7 Тираж 427 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г.Ужгород, ул.Проектная, U
