Диференціально-трансформаторна система вимірювання

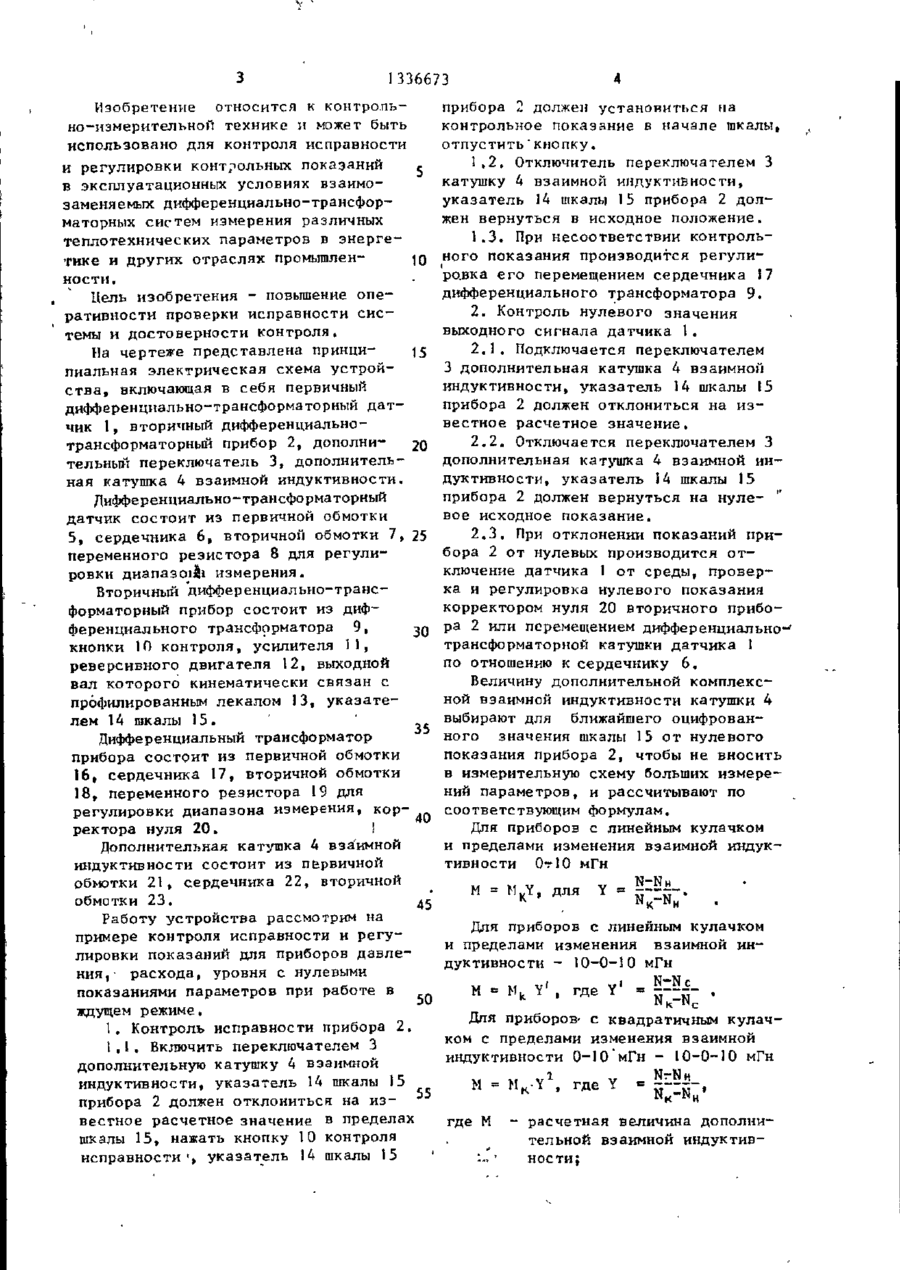

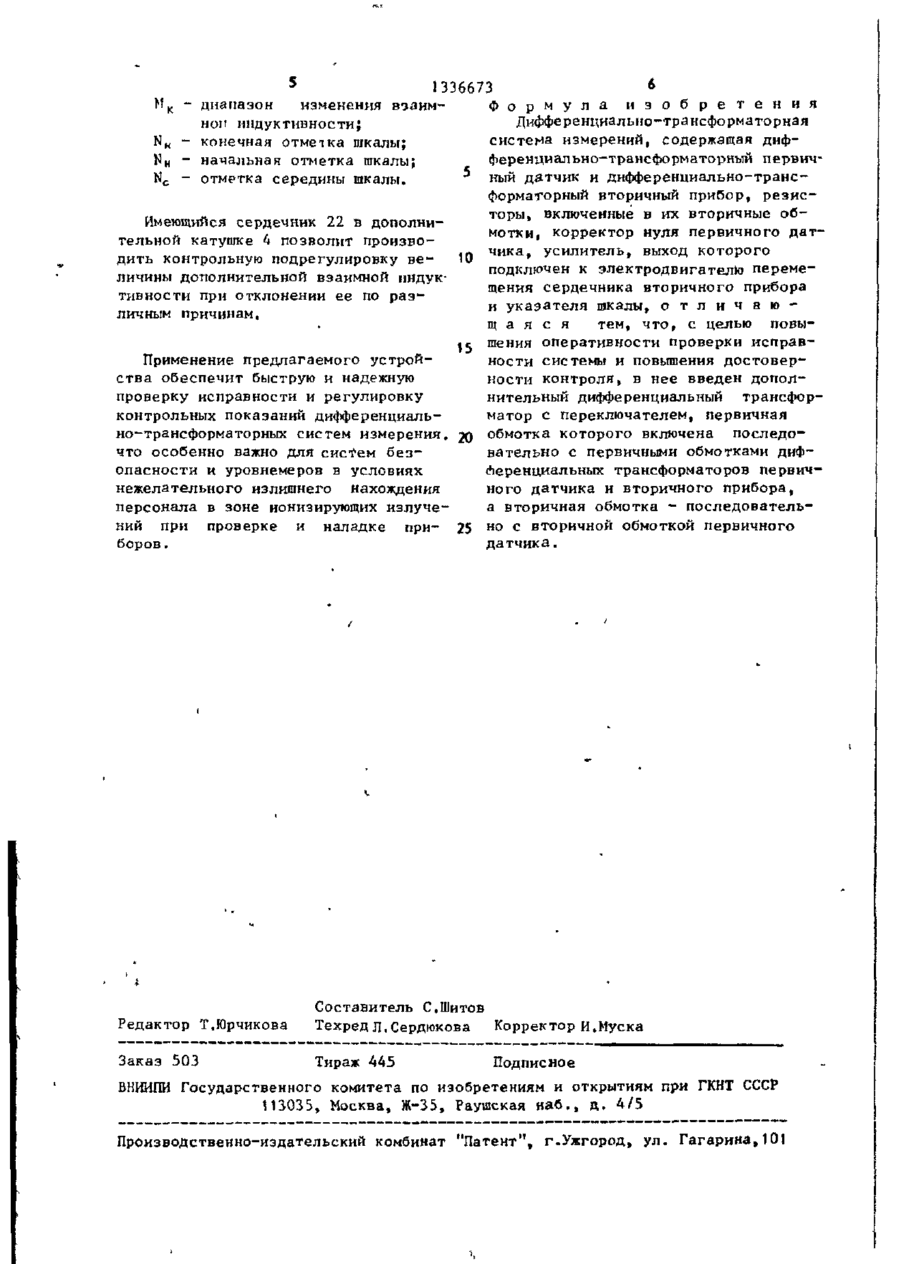

Изобретение относится к контрольно-измерительной технике и может быть использовано для контроля исправности и регулировки контрольных показаний в эксплуатационных условиях взаимозаменяемых дифференциально-трансформаторных систем измерения, различных теплотехнических параметров в энергетике и других отраслях промышленности. Целью изобретения является повышение оперативности проверки исправности системы и достоверности .контроля. Для достижения це ли в систему введены дополнительный дифференциальный трансформатор 9 и переключатель 3. Кроме того, система содержит первичный дифференциальнотрансформаторный датчик 1, катушку 4 индуктивности. Датчик 1 состоит из первичной обмотки 5, сердечника 6, вторичной обмотки 7 у переменного резистора 8. Прибор 2 содержит первичную обмотку 16, сердечник 17, вторичную обмотку 18, переменный резистор 19, корректор 20 Нуля, Дополнительная катушка индуктивности состоит из первичной обмотки 21, сердечника 22, вторичной обмотки 23. Вторичный дифференциально-трансформаторный прибор содержит дисЬференциальный трансформатор 9, кнопку 10 контроля, усилитель 11, реверсивный двигатель 12, выходной вал которого кинематически связан с профилированным лекалом 13 и указателем шкалы 15. Устройство обеспечивает быструю и надежную проверку дифференциально-трансформаторных систем измерения в условиях нежелательного излишнего нахождения персонала в зоне ионизирующих излучений при проверке и наладке приборов. ! ил. с О* 55 336673 Изобретение относится к контрольно-измерительной технике и может быть использовано для контроля исправности и регулировки контрольных показаний < • в эксплуатационных условиях взаимозаменяемых дифференциально-трансформаторных систем измерения различных теплотехнических параметров в энергетике и других отраслях промышленЮ ности. Цель изобретения - повышение оперативности проверки исправности системы и достоверности контроля. На чертеже представлена принци15 пиальная электрическая схема устройства, включающая в себя первичный дифференциально-трансформаторный датчик 1, вторичный дифференциальнотрансформаторный прибор 2, дополни- 20 тельный переключатель 3, дополнительная катушка 4 взаимной индуктивности. Дифференциально-трансформаторный датчик состоит из первичной обмотки 5, сердечника 6, вторичной обмотки 7, 25 переменного резистора 8 для регулировки диапазоі&і измерения. Вторичный дифференциально-трансформаторный прибор состоит из дифференциального трансформатора 9, 30 кнопки 10 контроля, усилителя 11, реверсивного двигателя 12, выходной вал которого кинематически связан с профилированным лекалом 13, указателем 14 шкалы 15. 35 Дифференциальный трансформатор прибора состоит из первичной обмотки 16, сердечника 17, вторичной обмотки 18, переменного резистора 19 для регулировки диапазона измерения, кор40 ректора нуля 20. і Дополнительная катушка 4 взаимной индуктивности состоит из первичной Обмотки 21, сердечника 22, вторичной обмотки 23. Работу устройства рассмотрим на примере контроля исправности и регулировки показаний для приборов давления,- расхода, уровня с нулевыми показаниями параметров при работе в 50 ждущем режиме, 1. Контроль исправности прибора 2. 1.1, Включить переключателем 3 дополнительную катушку 4 взаимной индуктивности, указатель 14 шкалы 15 прибора 2 должен отклониться на известное расчетное значение в пределах шкалы 15, нажать кнопку 10 контроля исправности ' указатель 14 шкалы 15 , прибора 2 должен установиться на контрольное показание в начале шкалы, отпустить'кнопку. 1.2, Отключитель переключателем 3 катушку 4 взаимной индуктивности, указатель 14 шкалы 15 прибора 2 должен вернуться в исходное положение. 1.3. При несоответствии контрольного показания производится регулиро.вка его перемещением сердечника 17 дифференциального трансформатора 9. 2. Контроль нулевого значения выходного сигнала датчика 1. 2.1. Подключается переключателем 3 дополнительная катушка 4 взаимной индуктивности, указатель 14 шкалы 15 прибора 2 должен отклониться на известное расчетное значение. 2.2. Отключается переключателем 3 дополнительная катушка 4 взаимной индуктивности, указатель 14 шкалы 15 прибора 2 должен вернуться на нулевое исходное показание. 2.3. При отклонении показаний прибора 2 от нулевых производится отключение датчика 1 от среды, проверка и регулировка нулевого показания корректором нуля 20 вторичного прибора 2 или перемещением дифференциальнотрансформаторной катушки датчика 1 по отношению к сердечнику 6, Величину дополнительной комплексной взаимной индуктивности катушки 4 выбирают для ближайшего оцифрованного значения шкалы 15 от нулевого показания прибора 2, чтобы не вносить в измерительную схему больших измерений параметров, и рассчитывают по соответствующим формулам. Для приборов с линейным кулачком и пределами изменения взаимной индуктивности От 10 мГн М - M K Y, для Y - « — . _ Для приборов с линейным кулачком и пределами изменения взаимной индуктивности - 10-0-10 мГн Для приборов- с квадратичным кулачком с пределами изменения взаимной индуктивности 0-10"мГн - 10-0-10 мГн М = MKY , где Y = N~=N~' "К И Н где М - расчетная величина дополнительной взаимной индуктив--»• ности; 6 336673 ззо о б р е т е н и я б изменения взаимФ о р м у л а и ной индуктивности; Дифференциально-трансформаторная конечная отметка шкалы; система измерений, содержащая дифN M - начальная отметка шкалы; ференциально-трансформаторный первичN c - отметка середины шкалы. ный датчик и дифференциально-трансформаторный вторичный прибор, р е з и с торы, включенные в их вторичные о б Имеющийся сердечник 22 в дополнимотки, корректор нуля первичного даттельной катушке 4 позволит производить контрольную подрегулировку в е 10 чика, усилитель, выход которого подключен к электродвигателю перемеличины дополнительной взаимной индукщения сердечника вторичного прибора тивности при отклонении ее по р а з и указателя шкалы, о т л и ч а ю личным причинам. щ а я с я тем, что, с целью повы15 шения оперативности проверки исправПрименение предлагаемого устройности системы и повышения достоверства обеспечит быструю и надежную ности контроля, в нее введен дополпроверку исправности и регулировку нительный дифференциальный трансфорконтрольных показаний дифференциальматор с переключателем, первичная но-трансформаторных систем измерения. 20 обмотка которого включена последочто особенно важно для систем б е з вательно с первичными обмотками дифопасности и уровнемеров в условиях Аеренциальных трансформаторов первичнежелательного излишнего нахождения ного датчика и вторичного прибора, персонала в зоне ионизирующих излучеа вторичная обмотка - последовательний при проверке и наладке при- 25 но с вторичной обмоткой первичного боров . датчика. М к - диапазон Редактор Т.Юрчикова Составитель С.Шитов Техред л . Сердкжова Корректор и.Пуска Заказ 503 Тираж 445 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР U3G35, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
