Пристрій для відтворення частотно-модульованних сигналів з носія магнітного запису
Номер патенту: 8883
Опубліковано: 30.09.1996
Автори: Подтепа Віктор Олексійович, Макаренко Володимир Васильович, Местечкіна Галина Донівна, Кірєєв Володимир Олександрович
Формула / Реферат

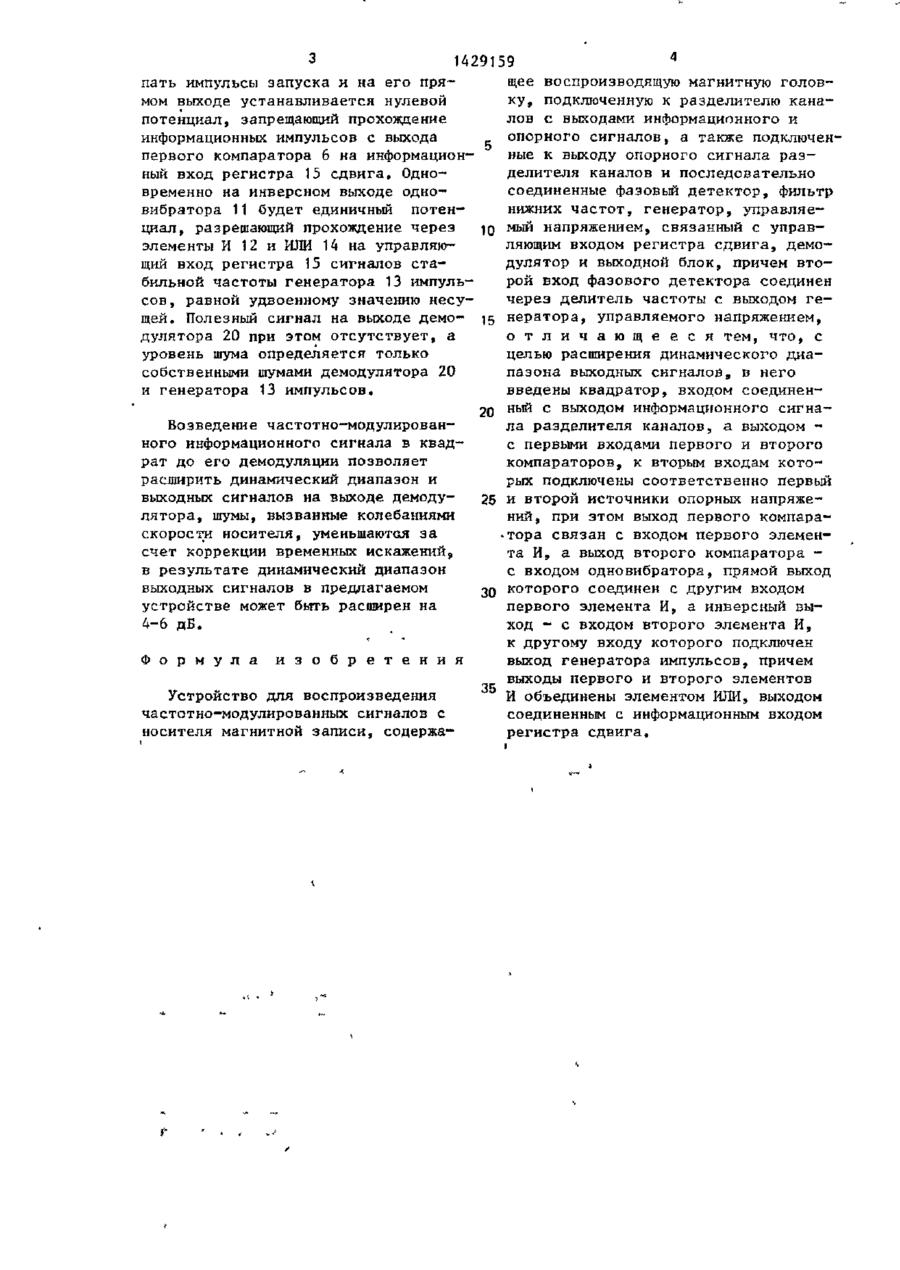

Устройство для воспроизведения частотно-модулированных сигналов с носителя магнитной записи, содержащее воспроизводящую магнитную головку, подключенную к разделителю каналов с выходами информационного и опорного сигналов, а также подключенные к выходу опорного сигнала разделителя каналов и последовательно соединенные фазовый детектор, фильтр нижних частот, генератор, управляемый напряжением, связанный с управляющим входом регистра сдвига, демодулятор и выходной блок, причем второй вход фазового детектора соединен через делитель частоты с выходом генератора, управляемого напряжением, отличающееся тем, что, с целью расширения динамического диапазона выходных сигналов, в него введены квадратор, входом соединенный с выходом информационного сигнала разделителя каналов, а выходом - с первыми входами первого и второго компараторов, к вторым входам которых подключены соответственно первый и второй источники опорных напряжений, при этом выход первого компаратора связан с входом первого элемента И, а выход второго компаратора - с входом одновибратора, прямой выход которого соединен с другим входом первого элемента И, а инверсный выход - с входом второго элемента И, к другому входу которого подключен выход генератора импульсов, причем выходы первого и второго элементов И объединены элементом ИЛИ, выходом соединенным с информационным входом регистра сдвига.
Текст

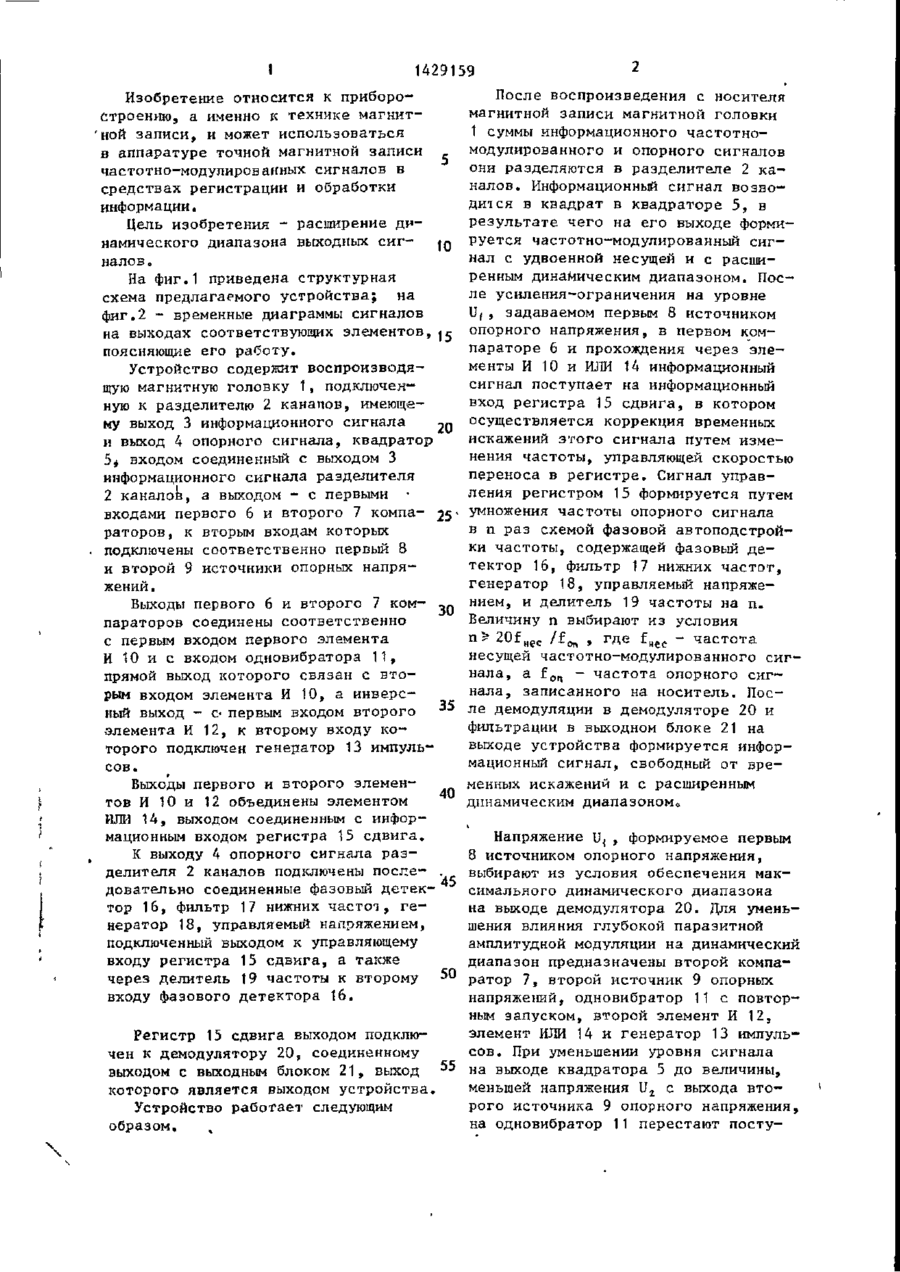

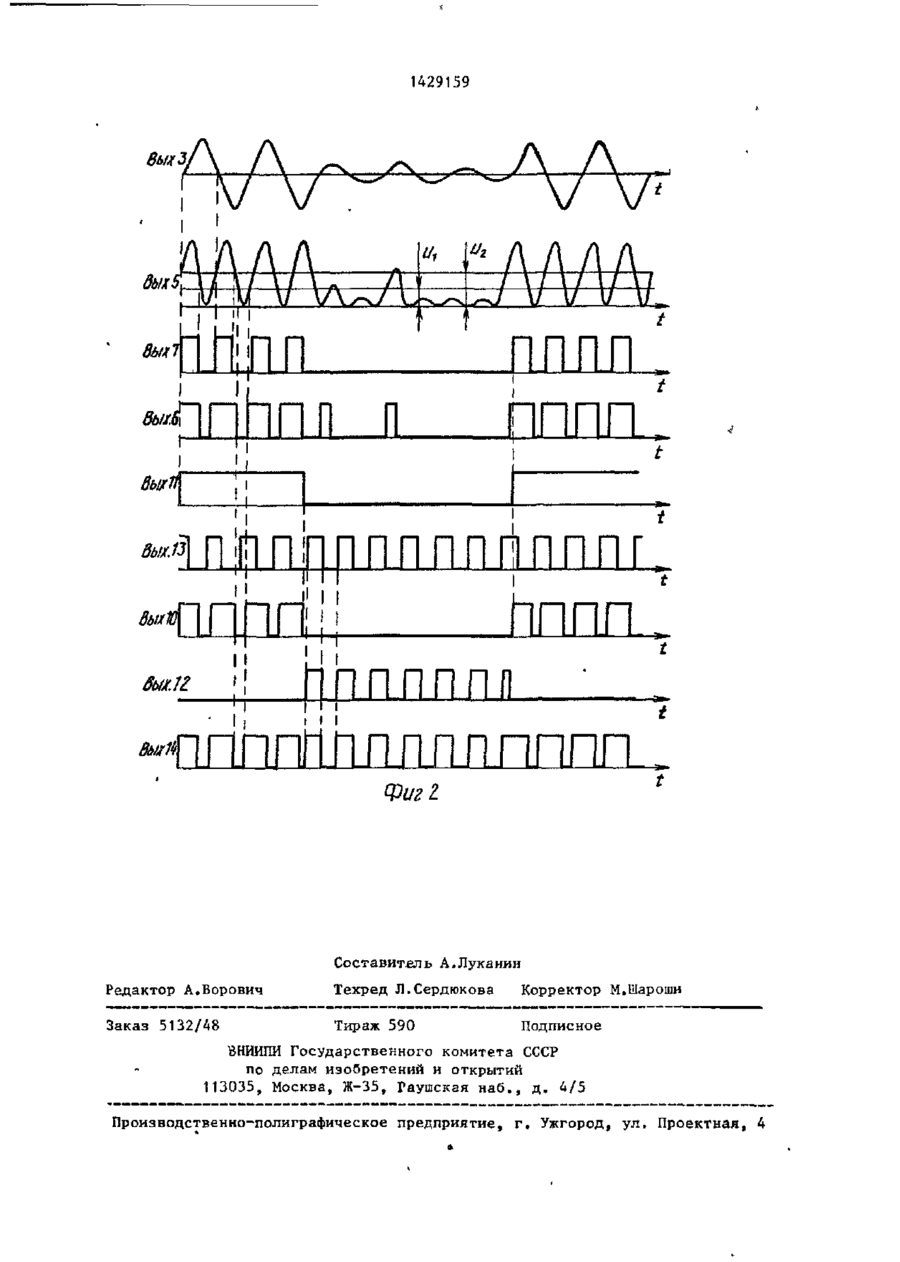

Изобретение относится к технике магнитной записи, может использовать ся в аппаратуре точной магнитной записи, на двужущийся носитель магнитной записи, позволяет расширить динамический диапазон выходных сигналов за счет того, что частотно-модулированный информационный сигнал перед демодуляцией возводится в квадрат, что обеспечивает расширение динамического диапазона сигналов на входе демодулятора и на выходе устройства. Это достигается тем, что устройство дополнительно содержит квадратор 5, два компаратора 6 и 7, два источника опорных напряжений. 8 и 9, одновибратор 11, два элемента И 10, 12, генератор 13 импульсов и элемент ИЛИ 14. 2 ил.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for reproduction of frequency-modulated signals from magnetic record carrier
Автори англійськоюMakarenko Volodymyr Vasyliovych, Kireiev Volodymyr Oleksandrovych, Mestechkina Halyna Donivna, Podtepa Viktor Oleksiiovych
Назва патенту російськоюУстройство для воспроизведения частотно-модулированных сигналов с носителя магнитной записи
Автори російськоюМакаренко Владимир Васильевич, Киреев Владимир Александрович, Местечкина Галина Доновна, Подтепа Виктор Алексеевич
МПК / Мітки
МПК: G11B 20/06, G11B 5/027
Мітки: запису, пристрій, відтворення, сигналів, носія, магнітного, частотно-модульованних
