Пристрій супутникового телевізійного приймання /варіанти/

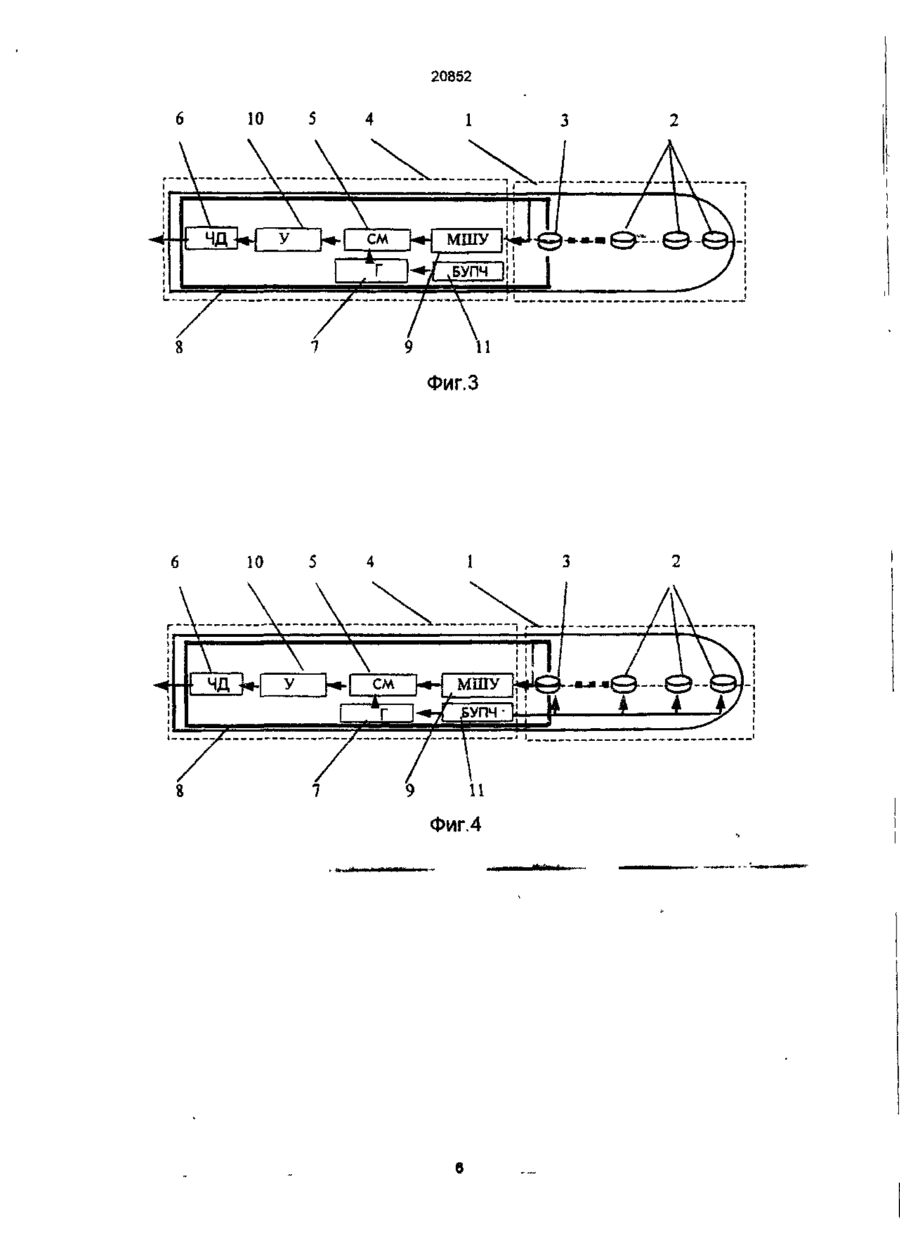

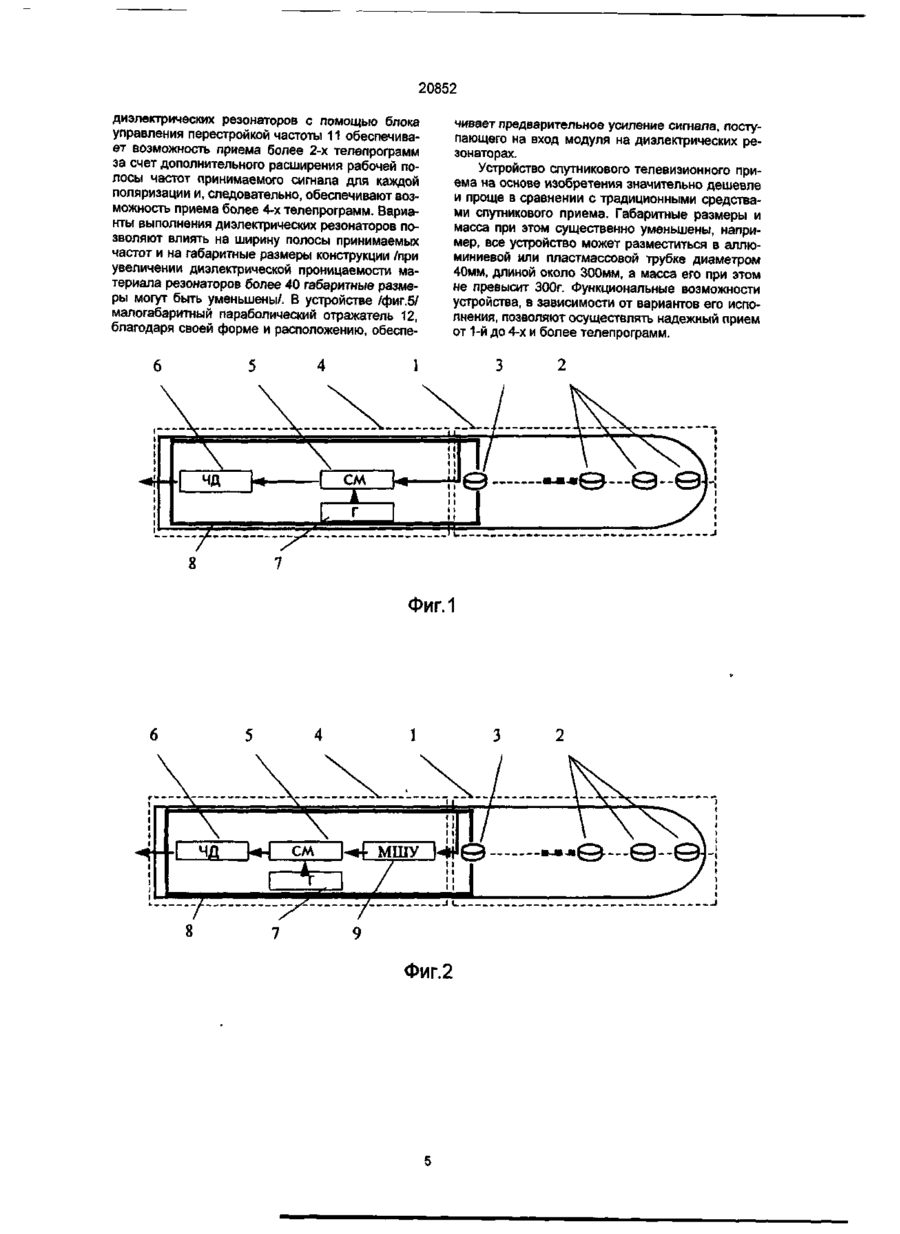

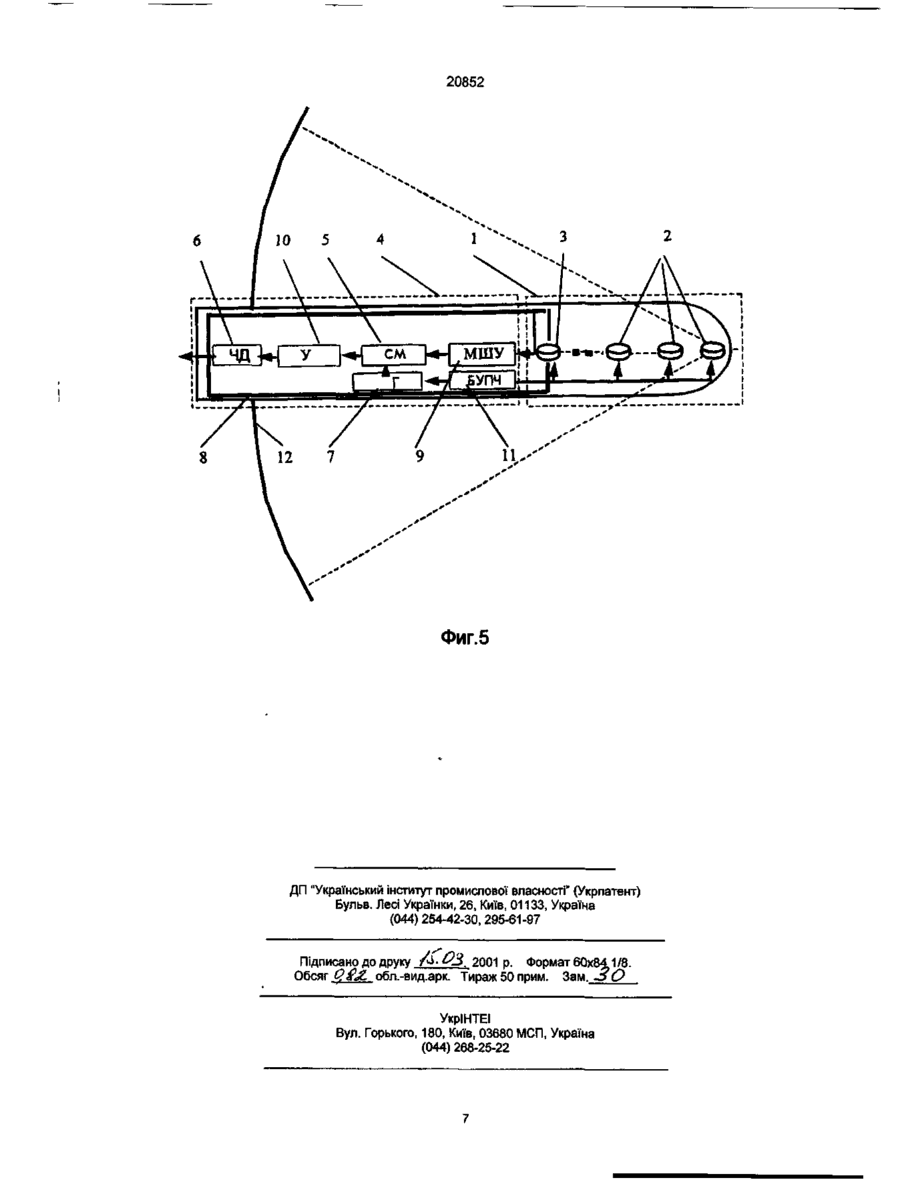

1. Устройство спутникового телевизионного приема, содержащее антенный преобразователь и связанный с его выходом формирователь телевизионного сигнала, отличающееся тем, что антенный преобразователь выполнен в виде модуля на диэлектрических резонаторах, содержащего пассивные и активный резонаторы, а формирователь телевизионного сигнала содержит смеситель, частотный демодулятор и генератор, помещенные в экран с возможностью воздействия на них электромагнитного поля активного резонатора, причем смеситель и частотный демодулятор образуют последовательную цепь между входом и выходом формирователя телевизионного сигнала, а управляющий вход смесителя связан с выходом генератора. 2 Устройство по п. 1, отличающееся тем, что в последовательную цепь между входом и выходом формирователя телевизионного сигнала перед смесителем установлен малошумящий усилитель. 3. Устройство спутникового телевизионного приема, содержащее антенный преобразователь и связанный с его выходом формирователь телевизионного сигнала, отличающееся тем, что антенный преобразователь выполнен в виде модуля на диэлектрических резонаторах, содержащего пассивные и активный резонаторы, а формирователь телевизионного сигнала содержит малошумящий усилитель, смеситель, усилитель выходного сигнала, частотный демодулятор, электрически перестраиваемый генератор и блок управления перестройкой частоты, помещенные в экран с возможностью воздействия на них электромагнитного поля активного резонатора, причем малошумящий усилитель, смеситель, усилитель выходного сиг вательную цепь между входом и выходом формирователя телевизионного сигнала, а управляющий вход смесителя связан с выходом электрически перестраиваемого генератора, вход которого связан с выходом блока управления перестройкой частоты. 4. Устройство спутникового телевизионного приема, содержащее антенный преобразователь и связанный с его выходом формирователь телевизионного сигнала, отличающееся тем, что антенный преобразователь выполнен в виде модуля на диэлектрических резонаторах, содержащего пассивные и активный резонаторы, причем диэлектрические резонаторы выполнены электрически управляемыми, а формирователь телевизионного сигнала содержит малошумящий усилитель, смеситель, усилитель выходного сигнала, частотный демодулятор, электрически перестраиваемый генератор и блок управления перестройкой частоты, помещенные в экран с возможностью воздействия на них электромагнитного поля активного резонатора, причем малошумящий усилитель, смеситель, усилитель выходного сигнала и частотный демодулятор образуют последовательную цепь между входом и выходом формирователя телевизионного сигнала, управляющий вход смесителя связан с выходом электрически перестраиваемого генератора, а вход генератора и диэлектрические резонаторы связаны с блоком управления перестройкой частоты. 5 Устройство по п.4, отличающееся тем, что диэлектрические резонаторы выполнены однородными или неоднородными. 6. Устройство по п.4, отличающееся тем, что диэлектрические резонаторы выполнены открытыми 7. Устройство по п 4, отличающееся тем, что диэлектрические резонаторы выполнены многослойными. 8. Устройство по п.4, отличающееся тем, что диэлектрические резонаторы выполнены высокодобротными из материала с диэлектрической проницаемостью более 40. 9 Устройство по п.4, отличающееся тем, что модуль на диэлектрических резонаторах содержит малогабаритный параболический отражатель. СМ О см ю 00 о см nuiu ІИІВОП^ЬПІІЛ (jj і" напето здпип ruin П І М Ш С. Л ких телепрограмм. Наиболее близким по технической сущности к заявляемому изобретению является устройство [ 1 ] спутникового телевизионного приема, содержащее антенный преобразователь и связанный с его выходом формирователь телевизионного сигнала. К недостаткам известного устройства следует отнести большие габариты и сложность конструкции, т. к. устройство предназначено для приема большого числа телепрограмм. Большие габариты и сложность конструкции прототипа обусловлена тем, что для обеспечения требуемой мощности сигнала на выходе антенного преобразователя в нем, в качестве предусилителя, применена параболическая /или офсетная/ антенна диаметром 0,5м /или более/ с вынесенным в ее фокус облучателем. Сложность также обусловлена использованием в антенном преобразователе малошумящего усилителя с широким диапазоном рабочих частот. Кроме того, сложность обусловлена необходимостью применения поляризаторов для поляризационной селекции принимаемого биполярного сигнала. Сложность конструкции и большие габариты обусловлены также необходимостью обеспечения работы формирователя телевизионного сигнала в широком диапазоне частот и необходимостью разделения этого сигнала на поддиапазоны. Вследствие этого необходимо обеспечивать работоспособность компонентов цепи преобразования сигнала таких, как полосовые фильтры, усилители промежуточных частот, смесители, генераторы, перестраиваемые полосовые фильтры и др. в широком частотном .диапазоне. Перечисленные недостатки делают нецелесообразным использование такой конструкции для приема одной или нескольких телепрограмм. В основу изобретения поставлена задача создания устройства спутникового телевизионного приема, в котором путем применения узкополостного модуля, выполняющего функции приема, частотной и поляризационной селекции, преобразования частоты и усиления сигнала обеспечивается уменьшение габаритов, упрощение конструкции и, следовательно, уменьшение материалоемкости, повышение надежности и снижение стоимости. Поставленная задача решается тем, что устройство спутникового телевизионного приема содержит антенный преобразователь и связанный с его выходом формирователь телевизионного сигнала. Согласно изобретению антенный преобразователь выполнен в виде модуля на диэлектрических резонаторах, содержащего пассивные и активный резонаторы, а формирователь телевизионного сигнала содержит смеситель, частотный демодулятор и генератор, помещенные в экран с возможностью воздействия на них электромагнитн riUMUJm^ijBcirmc плинули по диліемричеькил \j езонаторах позволяет уменьшить габариты устройства спутникового телевизионного приема, т. к. этот модуль заменяет крупногабаритную параболическую /офсетную / антенну с вынесенным в ее фокус облучателем, выполняющую функции приема и предварительного усиления сигнала в устройствах данной отрасли техники и, в частности, в прототипе, малогабаритным блоком, Модуль на диэлектрических резонаторах позволяет также упростить конструкцию устройства благодаря тому, что он выполняет функции поляризационной селекции, реализуемой пространственной ориентацией модуля, и частотной селекции, реализуемой настроенностью модуля на узкую полосу частот путем выбора параметров диэлектрических резонаторов и их взаимным расположением. Упрощение конструкции за счет применения модуля на диэлектрических резонаторах достигается также благодаря тому, что этот модуль обеспечивает снижение частоты принимаемого сигнала и его предварительное усиление, реализуемые в результате взаимодействия электромагнитных волн с диэлектрическими резонаторами. Таким образом, применение модуля на диэлектрических резонаторах позволяет получить на выходе антенного преобразователя сигнал в узкой полосе частот, достаточной мощности и поляризованный в одном направлении. Благодаря этому, получение стандартного телевизионного сигнала может быть обеспечено в формирователе телевизионного сигнала более простой конструкции. Формирователь телевизионного сигнала может быть выполненным в виде связанных между собой смесителя, частотного демодулятора и генератора. Размещение смесителя, частотного демодулятора и генератора в экране с возможностью воздействия на них электромагнитного поля активного резонатора обеспечивает защиту устройства от помех и более эффективное усиление сигнала при решении общей задачи. Установка в цепь между входом и выходом формирователя телевизионного сигнала перед смесителем малощумящего усилителя позволяет обеспечить более качественный прием. Совокупность перечислениях признаков уменьшает габариты и упрощает конструкцию устройств спутникового телевизионного приема, обеспечивая возможность приема 2-х телепрограмм. Во втором варианте решения поставленная задача решается тем, что устройство спутникового телевизионного приема содержит антенный преобразователь и связанный с его выходом формирователь телевизионного сигнала. Согласно изобретению, антенный преобразователь выполнен в виде модуля на диэлектрических резонат \ \ ЧД у Kl с ДП "Український JHCTV Бульв. Лесі Уі (044 Підписано до друку Обсяг Q&JL обл.-ві улятор оиразуют последовательную цепь между входом и выходом формирователя телевизионного сигнала, а управляющий вход смесителя связан с выходом электрически перестраиваемого генератора, вход которого связан с выходом блока управления перестройкой частоты. Использование модуля на диэлектрических резонаторах позволяет уменьшить габариты устройства спутникового телевизионного приема, т. к. этот модуль заменяет крупногабаритную параболическую /офсетную/ антенну с вынесенным в ее фокус облучателем, выполняющую функции приема и предварительного усиления сигнала в устройствах данной отрасли техники и, а частности, поототипе, малогабаритным блоком Модуль на диэлектрических резонаторах позволяет также упростить конструкцию устройства благодаря тому, что он выполняет функции поляризационной селекции, реализуемой пространственной ориентацией модуля, и частотной селекции, реализуемой настроенностью модуля на узкую полосу частот путем выбора параметров диэлектрических резонаторов и их взаимным расположением. Упрощение конструкции за счет применения модуля на диэлектрических резонаторах достигается также благодаря тому, что этот модуль обеспечивает снижение частоты принимаемого сигнала и его предварительное усиление, реализуемые в результате взаимодействия электромагнитных волн с диэлектрическими резонаторами. Таким образом, применение модуля на диэлектрических резонаторах позволяет получить на выходе антенного преобразователя сигнал в узкой полосе частот, достаточной мощности и поляризованный в одном направлении. Благодаря этому получение стандартного телевизионного сигнала может быть обеспечено в формирователе телевизионного сигнала более простой конструкции и он может быть выполнен в виде связанных между собой малошумящего усилителя, смесителя, усилителя выходного сигнала, частотного демодулятора, электрически перестраиваемого генератора и блока управления перестройкой частоты Размещение малошумящего усилителя, смесителя, усилителя выходного сигнала, частотного демодулятора, электрически перестраиваемого генератора и блока управления перестройкой частоты в экране с возможностью воздействия на них электромагнитного поля активного резонатора, обеспечивает защиту устройства от помех и более эффективное усиление сигнала при решении общей задачи. Совокупность перечисленных признаков уменьшает габариты и упрощает конструкцию устройств спутникового приема , обеспечивая возможность приема более 2-х телепрограмм. В третьем варианте решения поставленная і «ль iKJibbHJHUHHUiu uniHdiid иидержт мящий усилитель, смеситель, усилитель выходного сигнала, частотный демодулятор, электрически перестраиваемый генератор и блок управления перестройкой частоты, помещенные в экран с возможностью воздействия на них электромагнитного поля активного резонатора, причем малошумящий усилитель, смеситель, усилитель выходного сигнала и частотный демодулятор образуют последовательную цепь между входом и выходом формирователя телевизионного сигнала, управляющий вход смесителя связан с выходом электрически перестраиваемого генератора, а вход генератора и диэлектрические резонаторы связаны с блоком управления перестройкой частоты. Диэлектрические резонаторы могут быть выполнены однородными или неоднородными, открытыми, многослойными, высокодобрстными из материала с диэлектрической проницаемостью более 40. Использование модуля на диэлектрических резонаторах позволяет уменьшить габариты устаойства спутникового телевизионного приема, т.к. этот модуль заменяет крупногабаритную параболическую /офсетную/ антенну с вынесенными в ее фокус облучателем, выполняющую функции приема и предварительного усиления сигнала в устройствах данной отрасли техники и, в частности, в прототипе, малогабаритным блоком. Модуль на диэлектрических резонаторах позволяет также упростить конструкцию устройства благодаря тому, что он выполняет функции поляризационной селекции, реализуемой пространственной ориентацией модуля, и частотной селекции, реализуемой настроенностью модуля на узкую полосу частот путем выбора параметров диэлектрических резонаторов и их взаимным расположением. Упрощение конструкции за счет применения модуля на диэлектрических резонаторах достигается также благодаря тому, что этот модуль обеспечивает снижение частоты принимаемого сигнала и его предварительное усиление, реализуемые в результате взаимодействия электромагнитных волн с диэлектрическими резонаторами Таким образом, применение модуля на диэлектрических резонаторах позволяет получить на выходе антенного преобразователя сигнал в узкой полосе частот, достаточной мощности и поляризованный в одном направлении. Благодаря этому, получение стандартного телевизионного сигнала может быть обеспечено в формирователе телевизионного сигнала более простой конструкции и он может быть выполнен в виде связанных между собой малошумящего усилителя, смесителя, усилителя выходного сигнала, частотного демодулятора, электрически перестраиваемого генератора, блока управления перестройкой частоты и элект фективное усиление сигнала при решении общей задачи. Выполнение диэлектрических резонаторов однородными или неоднородными, открытыми, многослойными, высокодобротными из материала с диэлектрической проницаемостью более 40 увеличивает число принимаемых телепрограмм. Использование малогабаритного параболического отражателя позволяет увеличить мощность сигнала на входе модуля на диэлектрических резонаторах, обеспечивая решение поставленной задачи. Совокупность перечисленных признаков уменьшает габариты и упрощает конструкцию устройств спутникового приема, обеспечивая возможность приема более 4-х программ. Сущность первого варианта изобретения поясняется схемами /фиг.1/ устройства спутникового телевизионного приема и того же устройства с малошумящим усилителем /фиг.2./ Устройство /фиг.1/ содержит антенный преобразователь 1, выполненный в виде модуля на диэлектрических резонаторах 2 , содержащего пассивные 2 и активный 3 резонаторы. Антенный преобразователь 1 связан с формирователем телевизионного сигнала 4, который содержит смеситель 5, частотный демодулятор 6 и генератор 7, помещенные в экран 8 с возможностью воздействия на них электромагнитного поля активного резонатора 3. Смеситель 5 и частотный демодулятор 6 образуют последовательную цепь между входом и выходом формирователя телевизионного сигнала 4, а управляющий вход смесителя 5 связан с выходом генератора 7. Устройство /фиг.2/ содержит дополнительно малошумящий усилитель 9, установленный в последовательную цепь между входом и выходом формирователя телевизионного сигнала 4 перед смесителем 5. Устройство /фиг.1/ работает следующим образом. Устройство монтируется так, чтобы продольная ось антенного преобразователя 1 была направлена на спутник. Электромагнитные волны, со спутника попадают на антенный преобразователь 1 и, соответственно, на его пассивные 2 и активный 3 диэлектрические резонаторы. Т. к. модуль на диэлектрических резонаторах настроен на узкую полосу частот, то он воспринимает сигналы только этих частот из общей полосы частот спутникового сигнала. При этом пространственная ориентация модуля .обеспечивает его чувствительность к сигналу одной поляризации. Воздействие электромагнитных волн, выделенной полосы частот, на пассивные 2 и активный 3 резонаторы приводит к возникновению в них резонанса, а взаимодействие электромагнитных полей резонаторов с электромагнитными волнами спутникового сигнала усиливает этот сигнал снижая ппи ятлм хода смесителя 5 сигнал разностной частоты поступает на частотный демодулятор 6, который выделяет телевизионный сигнал /видеосигнал и звук на поднесущей частоте/. Этот сигнал подается на вход телевизионного приемника, обеспечивая возможность просмотра одной телепрограммы. Экран 8 обеспечивает защиту элементов формирователя телевизионного сигнала 4 от внешних электромагнитных полей и возможность взаимодействия этих элементов с электромагнитным полем активного резонатора 3. Для приема еще одной телепрограммы устройство настраивается на прием сигнала ортогональной поляризации поворотом вдоль оси антенного преобразователя 1 на 90 градусов. Устройство /фиг.2/ работает аналогично устройству /фиг.1/, но при этом выходной сигнал антенного преобразователя 1 подается на вход малошумящего усилителя 9, где дополнительно усиливается, а затем этот сигнал поступает на вход смесителя 5. Сущность второго варианта изобретения поясняется схемой устройства спутникового телевизионного приема /фиг.З/. Устройство /фиг.З/ дополнительно содержит в формирователе телевизионного сигнала 4 усилитель выходного сигнала 10, вход которого связан с выходом смесителя 5, а его выход связан с частотным демодулятором 6. Генератор 7 выполнен электрически перестраиваемым, а его вход связан с выходом дополнительно установленного в формирователе телевизионного сигнала 4 блока управления перестройкой частоты 11. Устройство /фиг.З/ работает аналогично устройству по первому варианту изобретения /фиг.1 и фиг,2/, но при этом наличие усилителя выходного сигнала 10 и возможность перестройки генератора 7 с помощью блока управления перестройкой частоты 11 обеспечивают прием более 1-й телепрограммы за счет незначительного расширения рабочей полосы частот принимаемого сигнала одной поляризации и соответственно более 1-й телепрограммы при приеме сигнала ортогональной поляризации. Сущность третьего варианта изобретения поясняется схемами устройств спутникового телевизионного приема /фиг.4 и фиг.5/. В устройствах /фиг.4 и фиг.5/ диэлектрические резонаторы 2 и 3 выполнены электрически управляемыми и связаны с выходом блока управления перестройкой частоты 11. Диэлектрические резонаторы 2 и 3 могут быть также выполнены однородными или неоднородными, открытыми, многослойными и высокодобротными из материала с диэлектрической проницаемостью более 40. В устройстве /фиг.5/ дополнительно установлен малогабаритный параболический отражатель 12, фокус іґПТПППгп гпим
