Пристрій кодування колірного телевізійного сигналу

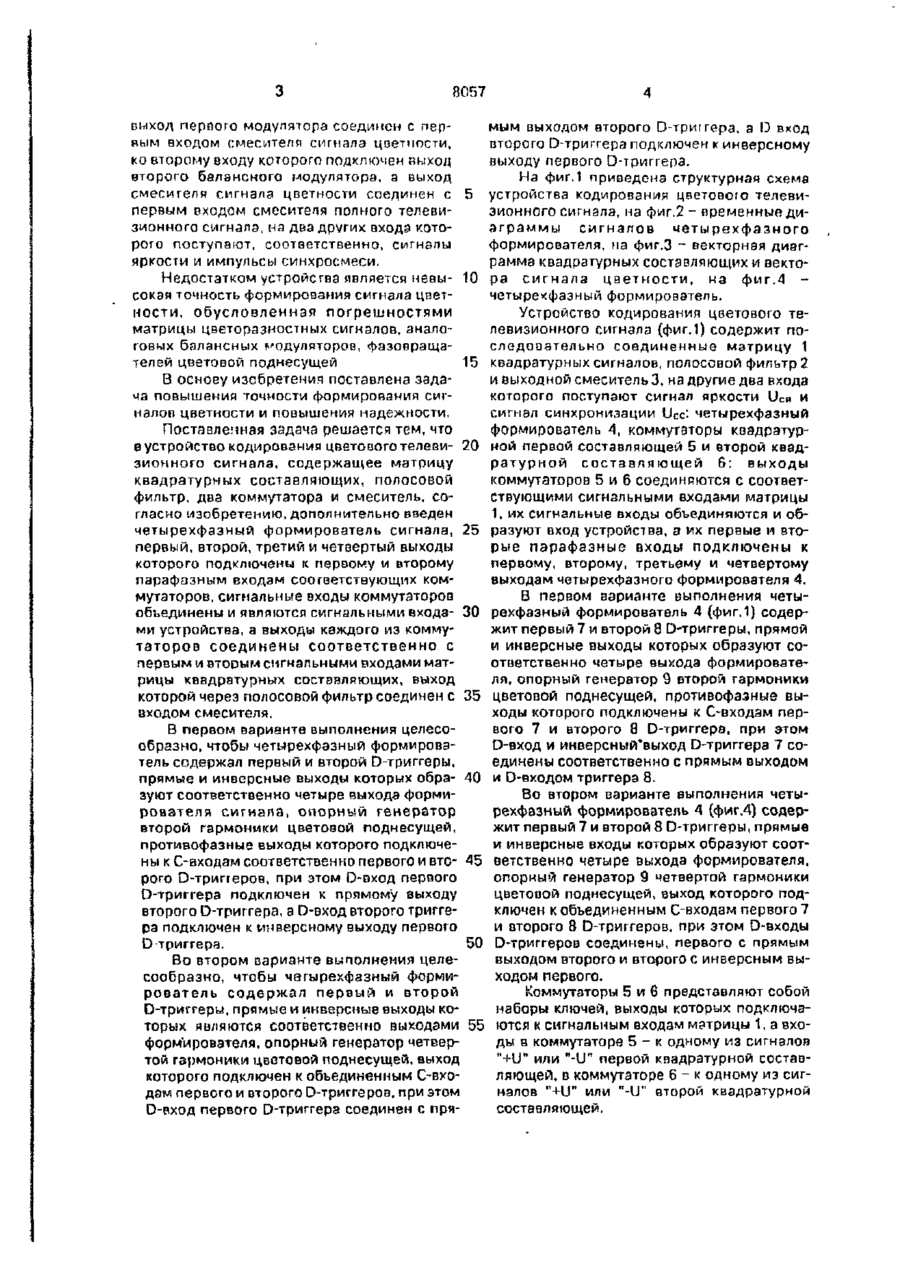

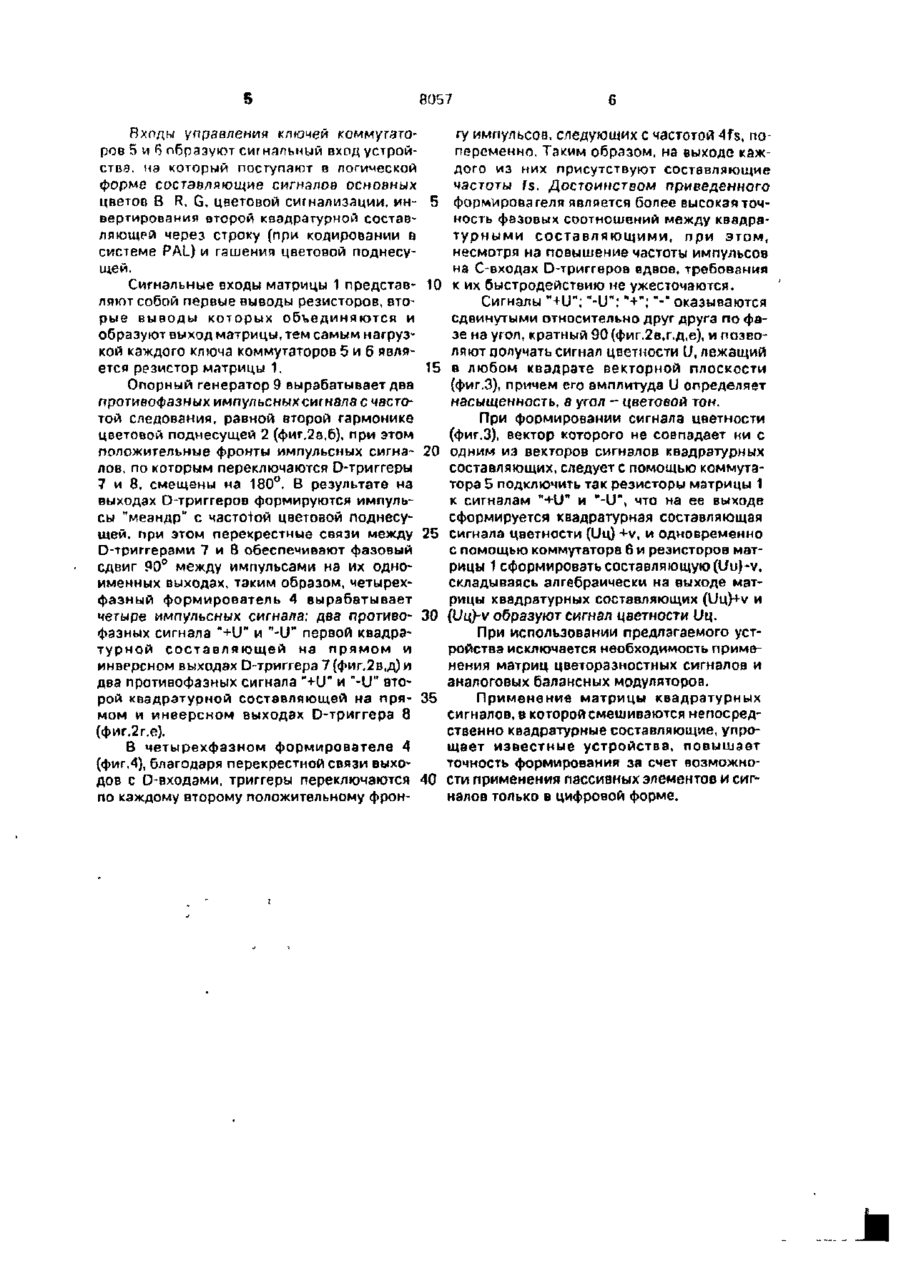

1. Устройство кодирования цветового телевизионного сигнала, содержащее матрицу квадратурных составляющих, полосовой фильтр, два коммутатора и смеситель, о т л и ч а ю щ е е с я тем, что введен четырехфазный формирователь сигнала, первый, второй, третий и четвертый выходы которого подключены к первому и второму парафазиым входам соответствующих коммутаторов, сигнальные входы коммутаторов объединены и являются сигнальными входами устройства, а выходы каждого из коммутаторов соединены соответственно с первым и вторым сигнальными входами матрицы квадратурных составляющих, выход которой через полосовой фильтр соединен со входом смесителя. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что четырехфазный формирователь содержит первый и второй D-триггеры, прямые и инверсные выходы которых образуют соответственно четыре входа формирователя сигнала, опорный генератор второй гармоники цветовой поднесущей, противофазные выходы которого подключены к С-входзм Соответственно первого и второго D-тритгеров, при этом D-вход первого D-триггера подключен к прямому выходу второго D-триггерэ, а D-вход второго триггера подключен к инверсному выходу первого D-триггера. 3. Устройство л о п . 1 , о т л и ч а ю щ е е с я тем, что четырехфззный формирователь содержит первый и второй D-триггеры, прямые и и н в е р с н ы е выходы которых являются соответственно выходами формирователя, опорный генератор четвертой гармоники цветовой поднесущей, выход которого подключен к объединенным Свходам первого и второго D-триггеров, при этом D-вход первого D-триггера соединен С прямым выходом второго D-триггера, а D-вход второго D-триггера подключен к инверсному выходу первого D-триггера. Изобретение относится к телевидению, в частности, к устройствам кодирования цветового телевизионного сигнала и может быть использовано в устройствах кодирования испытательных сигналов и контроллерах цветных видеотерминалов, Известно кодирующее устройство для получения полноготелевизионного цветово го сигнала, содержащее матрицу двух цветоразностных сигналов, выходы которых через фильтр низкой частоты (ФНЧ) подключены к первым входам двух балансных модуляторов, на. вторые входы которых поступают квадратурные составляющие цветовой поднесущей, формируемые двумя фазовращателями от общего генератора поднесущей, С О ел 8057 выход первого модулятора соединен с первым аходом смесителя сигнала цветности, ко второму еходу которого подключен ныход второго балансного модулятора, а выход смесителя сигнала цветности соединен с первым входом смесителя полного телевизионного сигнала, на два других входа которого поступают, соответственно, сигналы яркости и импульсы синхросмеси. Недостатком устройства является невысокэя точность формирования сигнала цветности, обусловленная погрешностями матрицы цветоразностных сигналов, аналоговых балансных г^одулятороо, фазовращателей цветовой поднесущей В основу изобретения поставлена задача повышения точности формирования сигналов цветности и повышения надежности. Поставленная задача решается тем, что в устройство кодирования цветового телевизнойного сигнала, содержащее матрицу квадратурных составляющих, полосовой фильтр, два коммутатора и смеситель, согласно изобретению, дополнительно введен четырехфазный формирователь сигнала, первый, второй, третий и четвертый выходы которого подключены к первому и второму ларафозным входам соответствующих коммутаторов, сигнальные входы коммутаторов объединены и являются сигнальными входами устройства, а выходы каждого из коммутаторов соединены соответственно с первым и вторым сигнальными входами матрицы квадратурных составляющих, выход которой через полосовой фильтр соединен с входом смесителя. 5 10 15 20 25 30 35 В первом варианте выполнения целесообразно, чтобы четырехфэзный формирователь содержал первый и второй D-триггеры, прямые и инверсные выходы которых обра- 40 зуют соответственно четыре выхода формирователя сигнала, опорный генератор второй гармоники цветовой поднесущей, противофазные выходы которого подключены к С-входам соответственно первого и вто- 45 рого D-триггеров, при этом D-оход первого D-триггера подключен к прямому выходу второго D-триггера, а D-вход второго триггера подключен к инверсному выходу первого D-триггера. 50 Во втором варианте выполнения целесообразно, чтобы чегырехфззный формирователь содержал первый и второй D-триггеры, прямые и инверсные выходы которых являются соответственно выходами 55 формирователя, опорный генератор четвертой гармоники цветовой поднесущей, выход которого подключен к объединенным С-входам первого и второго D-триггеров. при этом D-вход первого D-триггера соединен с пря мым выходом второго D-триггера, a D вход второго D-триггера подключен к инверсному выходу первого D-триггера. На фиг.1 приведена структурная схема устройства кодирования цветовою телевизионного сигнала, на фиг.2 - временные диэграммы сигналов четырехфаэного формирователя, на фиг.З - векторная диаграмма квадратурных составляющих и вектора сигнала ц в е т н о с т и , на фиг.4 четыре*фаэный формирователь. Устройство кодирования цветового телевизионного сигнала (фиг.1) содержит последооательно соединенные матрицу 1 квадратурных сигналов, полосовой фильтр 2 и выходной смеситель 3, на другие два входа которого поступают сигнал яркости UCa и сигнал синхронизации Ucc: четырехфазный формирователь 4, коммутаторы квадратурной первой составляющей 5 и второй квадратурной составляющей 6: выходы коммутаторов 5 и б соединяются с соответствующими сигнальными входами матрицы 1, их сигнальные входы объединяются и образуют вход устройства, а их первые и вторые парафазные входы подключены к первому, второму, третьему и четвертому выходам четырехфазного формирователя 4. В первом варианте выполнения четырехфазный формирователь 4 (фиг.1) содержит первый 7 и второй 8 D-триггеры, прямой и инверсные выходы которых образуют соответственно четыре выхода формирователя, опорный генератор 9 второй гармоники цветовой поднесущей, противофазные выходы которого подключены к С-входам первого 7 и второго 8 D-триггера, при этом D-вход и инверсный*выход D-триггера 7 соединены соответственно с прямым выходом и D-входом триггера 8. Во втором варианте выполнения четырехфазный формирователь 4 (фиг.4) содержит первый 7 м второй 8 D-триггеры, прямые и инверсные входы которых образуют соответственно четыре выхода формирователя, опорный генератор 9 четвертой гармоники цветовой поднесущей, выход которого подключен к объединенным С-входам первого 7 и второго 8 D-триггеров. при этом D-входы D-триггеров соединены, первого с прямым выходом второго и второго с инверсным выходом первого. Коммутаторы 5 и 6 представляют собой наборы ключей, выходы которых подключаются к сигнальным входам матрицы 1, а входы о коммутаторе 5 - к одному из сигналов "+U" или "-U" первой квадратурной составляющей, в коммутаторе 6 - к одному из сигналов "+U" или "-U" второй квадратурной составляющей. 0057 Входы управления ключей коммутаторов 5 и 6 образуют сигнальный вход устройства, иэ который поступают в логической форме составляющие сигналов основных цветов В R, G. цветовой сигнализации, ин- 5 вертированин второй квадратурной составляющей через строку (при кодировании в системе PAL} и гашения цветовой поднесущей. Сигнальные входы матрицы 1 представ- 10 ляют собой первые выводы резисторов, вторые выводы которых объединяются и образуют выход матрицы, тем самым нагрузкой каждого ключа коммутаторов 5 и 6 является резистор матрицы 1. 15 Опорный генератор 9 вырабатывает два противофазных импульсныхеигнала с частотой следования, равной второй гармонике цветовой поднесущей 2 (фиг.2а,б), при этом положительные фронты импульсных сигна- 20 лов, по которым переключаются D-триггеры 7 и 8, смещены на 180°. В результате на выходах D-триггеров формируются импульсы "меандр" с частотой цветовой поднесущей. при этом перекрестные связи между 25 D-триггерами 7 и 8 обеспечивают фазовый сдвиг 90° между импульсами на их одноименных выходах, таким образом, четырехфазный формирователь 4 вырабатывает четыре импульсных сигнала; два протиео- 30 фазных сигнала "+U" и "-U" первой квадратурной составляющей на п р я м о м и инверсном выходах D-триггера 7 (фиг,2в,д) и два противофазных сигнала "+U" и "-U" второй квадратурной составляющей на пря- 35 мом и инверсном выходах D-триггера 8 (фиг.2г.е). гу импульсов, следующих с частотой 4fs, попеременно. Таким образом, на выходе каждого из них присутствуют составляющие частоты fs. Достоинством приведенного формирова геля является более высокая точность фазовых соотношений между квадрат у р н ы м и с о с т а в л я ю щ и м и , при этом, несмотря на повышение частоты импульсов на С-входах D-триггероа вдвое, требования к их быстродействию не ужесточаются. Сигналы "+U"; "-U":"+";"-" оказываются сдвинутыми относительно друг друга по фазе на угол, кратный 90(фиг.2е,г.д,е), и позволяют получать сигнал цветности U, лежащий в любом квадрате векторной плоскости (фиг.З), причем его амплитуда U определяет насыщенность, а угол - цветовой тон. При формировании сигнала цветности (фиг.З), вектор которого не совпадает ни с одним из векторов сигналов квадратурных составляющих, следует с помощью коммутатора 5 подключить так резисторы матрицы 1 к сигналам "+U" и "-U", что на ее выходе сформируется квадратурная составляющая сигнала цветности (иц) +v, и одновременно с помощью коммутатора 6 и резисторов матрицы 1 сформировать составляющую (Uu)-v, складываясь алгебраически на выходе матрицы квадратурных составляющих (Uu)+v и (Uu}-v образуют сигнал цветности Уц. При использовании предлагаемого устройства исключается необходимость применения матриц цветоразностных сигналов и аналоговых балансных модуляторов. Применение матрицы квадратурных сигналов, в которой смешиваются непосредственно квадратурные составляющие, упрощает известные устройства, повышает В четырехфэзном формирователе 4 точность формирования за счет возможно(фиг.4), благодаря перекрестной связи выходов с D-входэми, триггеры переключаются 40 сти применения пассивных элементов и сигналов только в цифровой форме. по каждому второму положительному фрон • 8057 / ЗО Г 8 Щпг * 90° 9 -L', T \р-гго* I L Фиг.2 Г J Г Н0Ч7 270 З Упорядник С.Логвинов Замовлення 4526 Техред М.Моргентал Коректор A M азовська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівське пл., 8 Виробничо-видавничий комбінат "Латент", м. Ужгород, вул.Гагарїна, 101
