Мініатюрний електронний пристрій

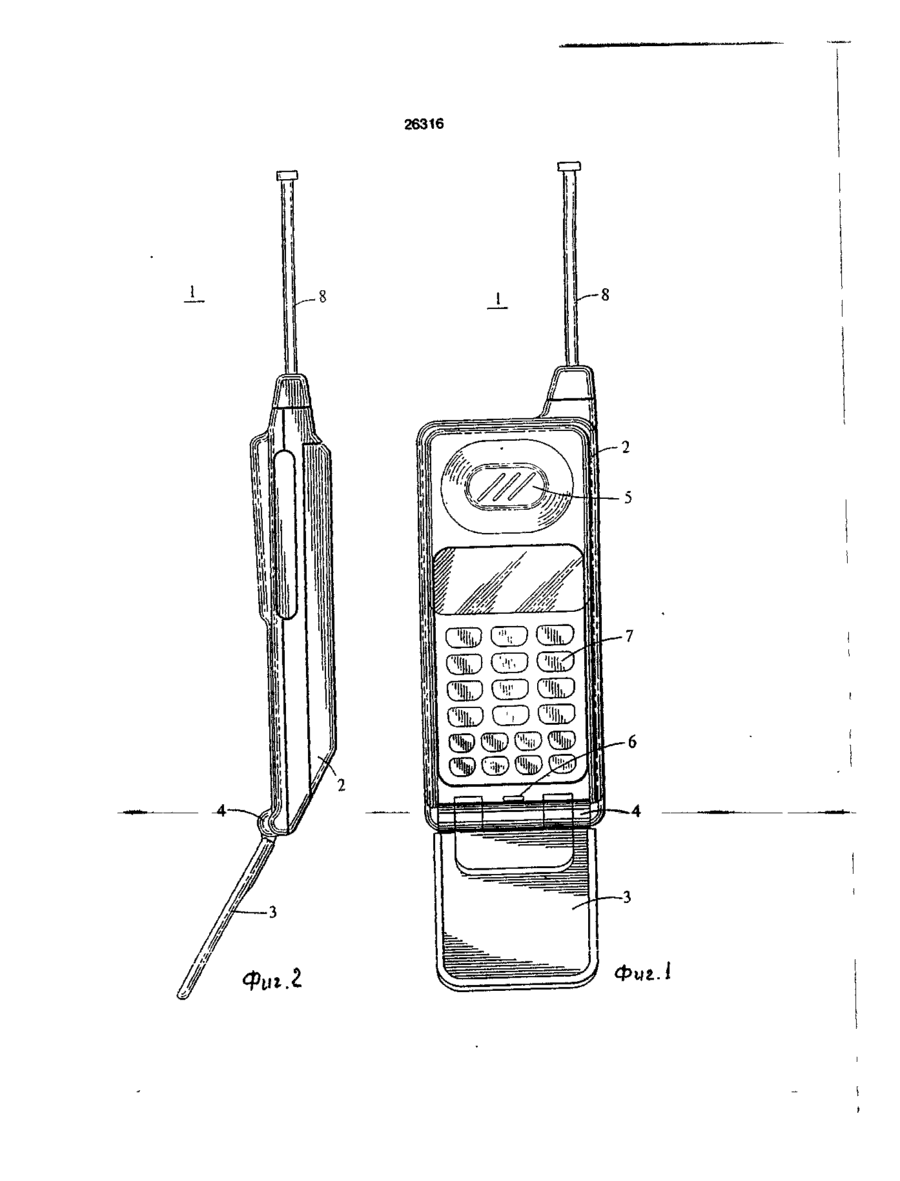

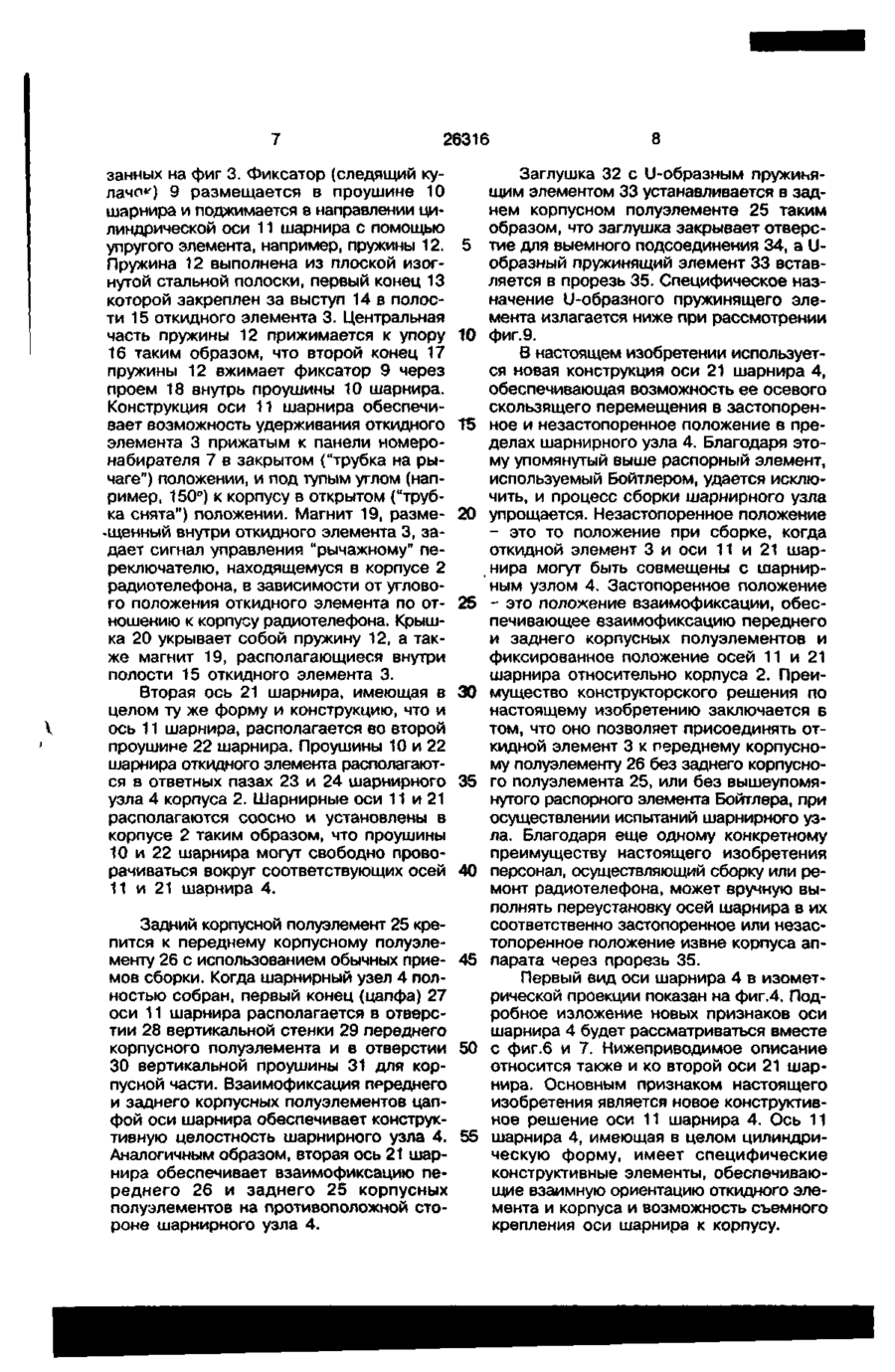

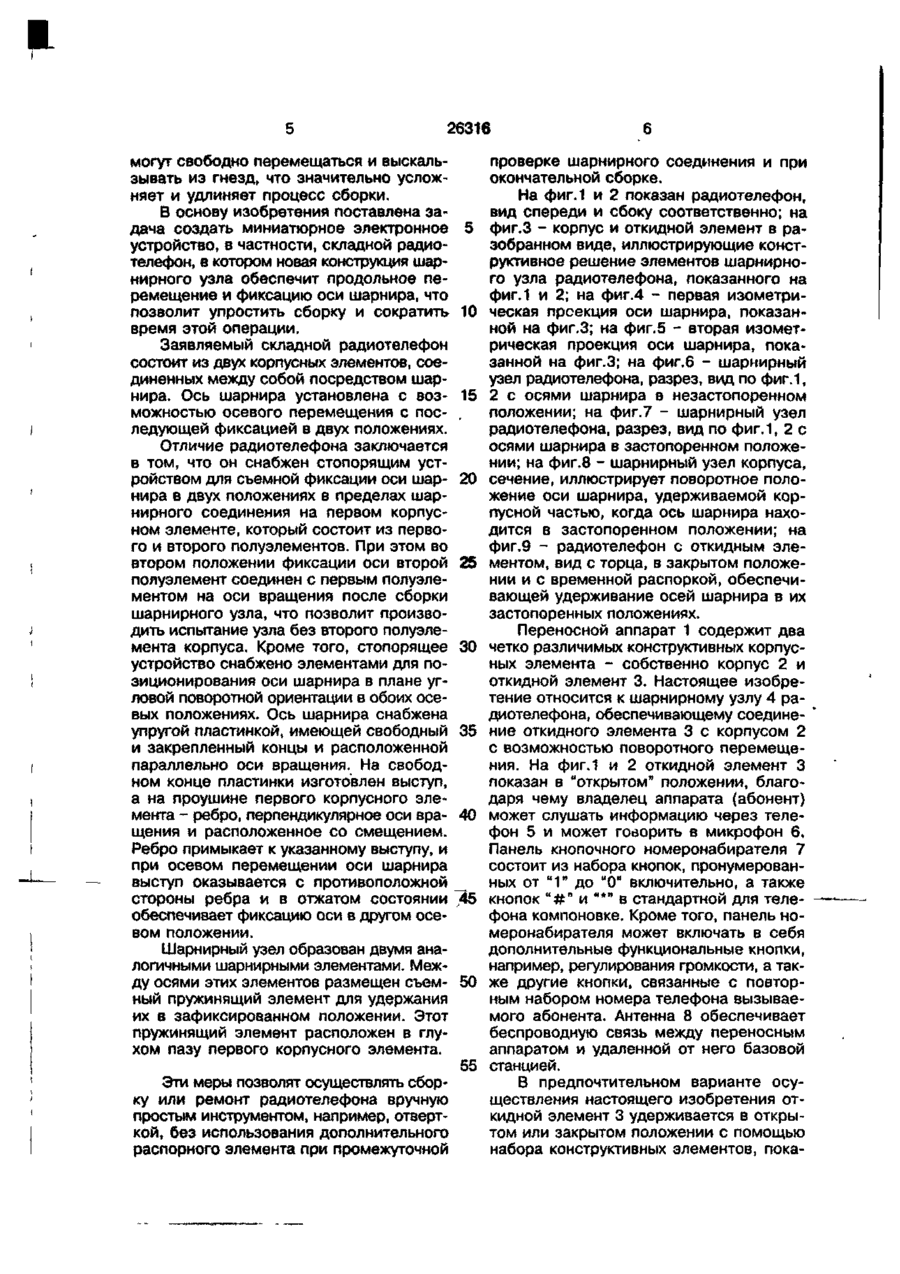

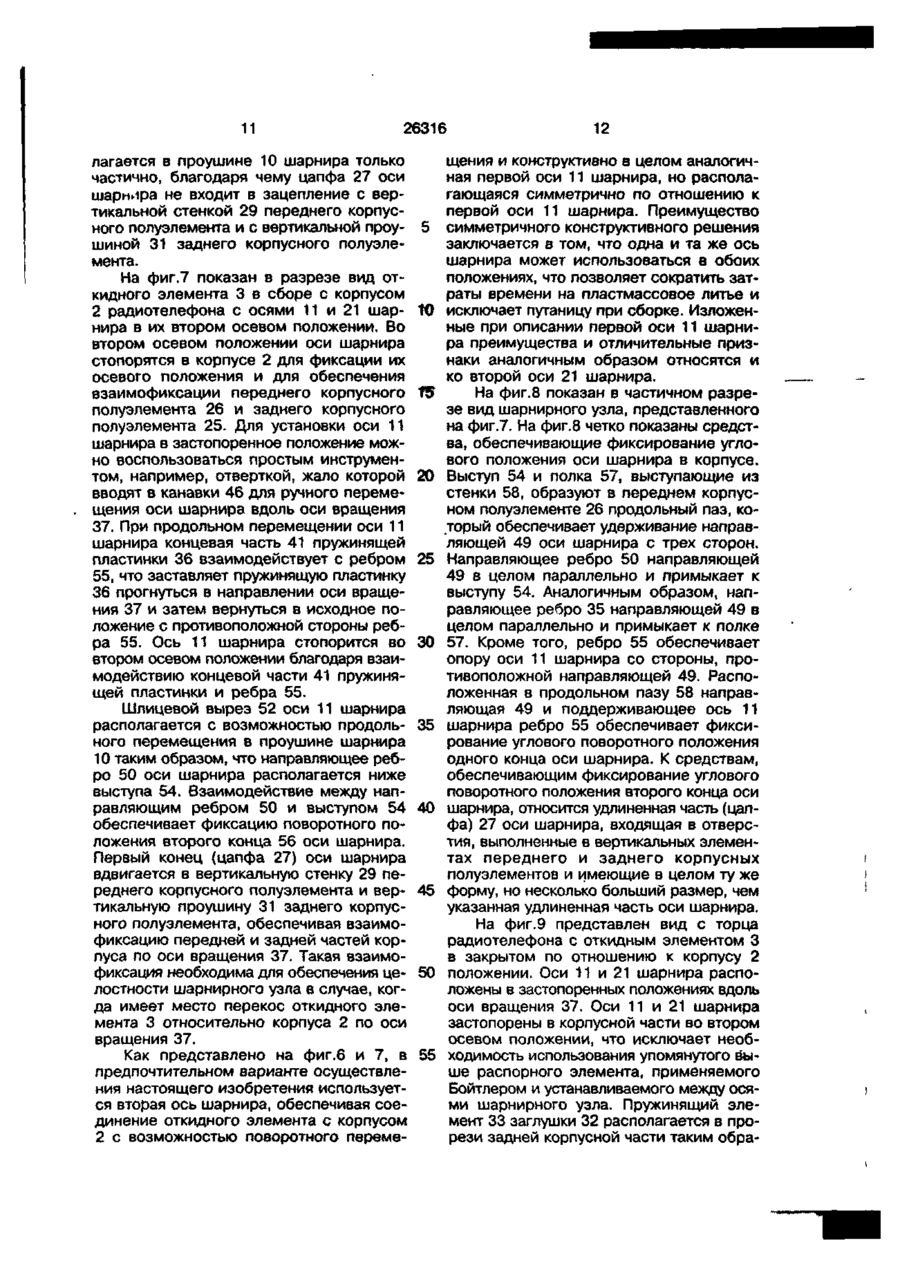

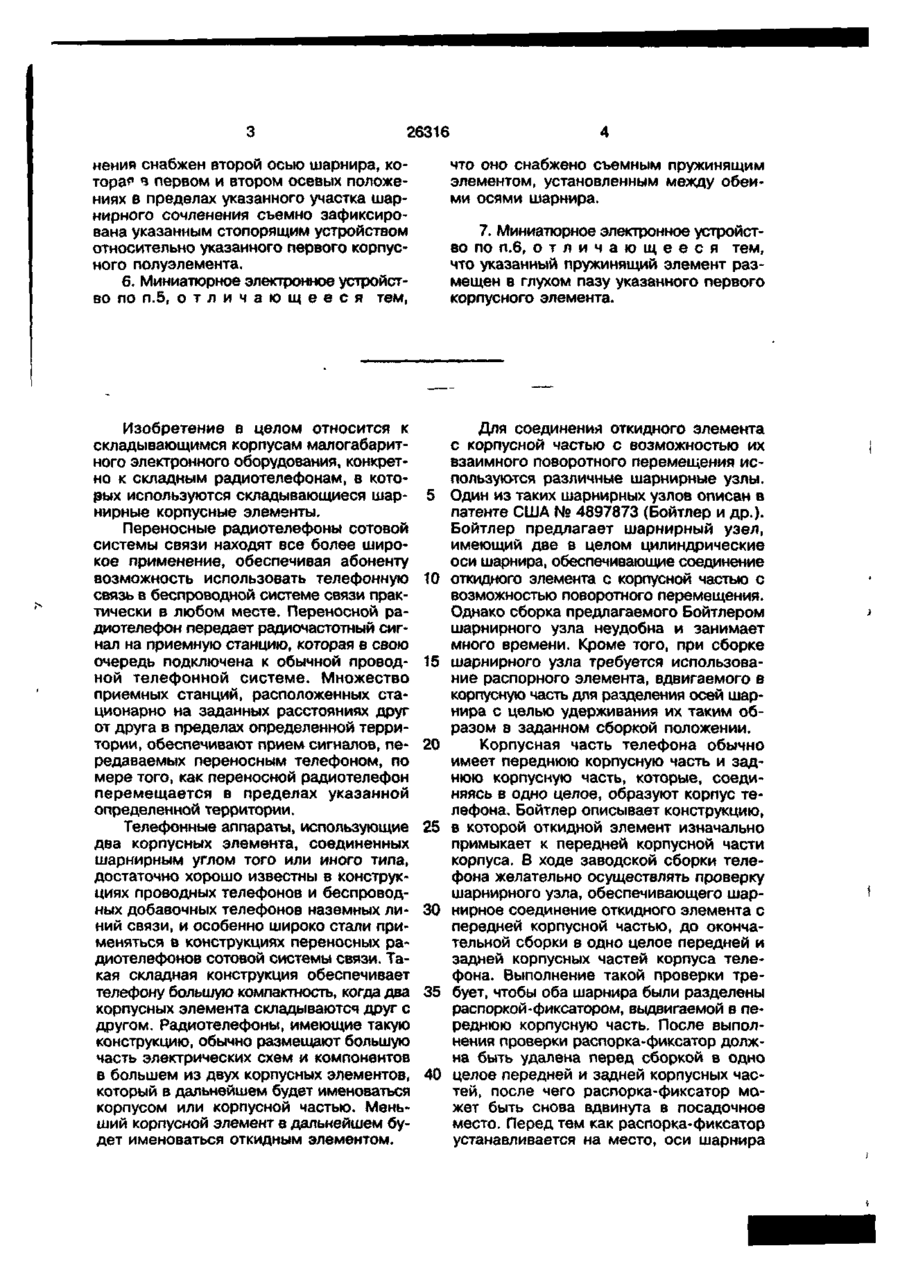

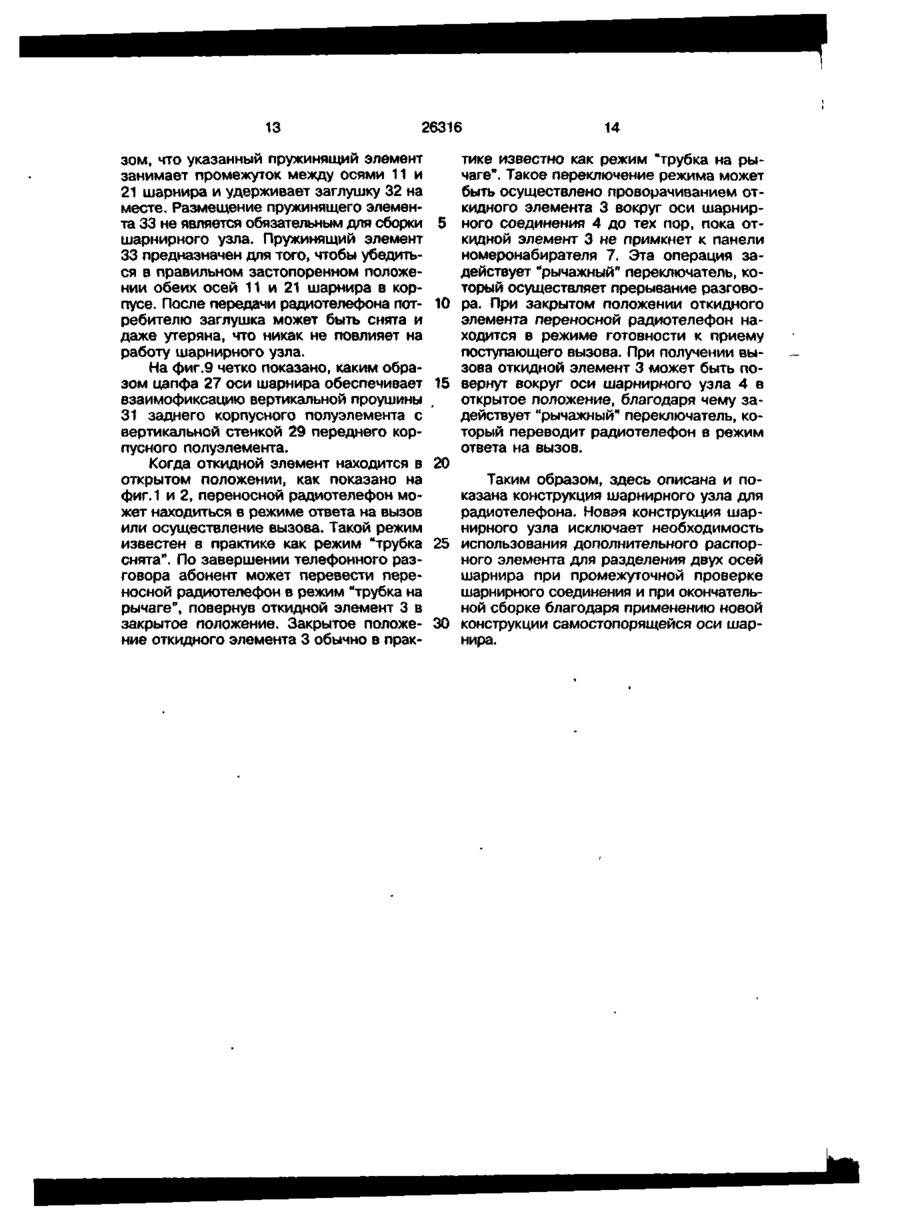

1. Миниатюрное электронное устройство, в частности, складной радиотелефон, содержащее первый и второй корпусные элементы, соединенные с возможностью поворота посредством шарнирного узла, предусмотренного на участке шарнирного сочленения первого корпусного элемента, по меньшей мере одну в целом цилиндрическую ось шарнира, предусмотренную в указанном участке шарнирного сочленения и определяющую ось взаимного проворота указанных корпусных элементов по отношению друг к другу, при этом указанная ось шарнира установлена с возможностью осевого перемещения между первым сборочным положением взаимосоединения и фиксации в указанном участке шарнирного сочленения, о т л и ч а ю щ е е с я тем, что оно снабжено стопорящим устройством для съемной фиксации оси шарнира в ее первом и втором осевых положениях указанного участка шарнирного сочленения на указанном первом корпусном элементе. 2. Миниатюрное электронное устройство по п.1 . о т л и ч а ю щ е е с я тем, что указанный первый корпусный элемент включает в себя первый и второй корпусные полуэлементы, при этом во втором положении взаимофиксации указанный второй корпусный полуэлемент соединен с указанным первым корпусным полуэлементом на оси вращения. 3. Миниатюрное электронное устройство по п. 1 , о т л и ч а ю щ е е с я тем, что указанное стопорящее устройство содержит взаимодействующие конструктивные элементы для позиционирования указанной оси шарнира в плане угловой поворотной ориентации относительно оси вращения в ее указанных первом и втором осевых положениях и в пределах указанного участка шарнирного сочленения, 4. Миниатюрное электронное устройство по п. 1 , о т л и ч а ю щ е е с я тем, что указанная ось шарнира снабжена отгибаемой упругой пластинкой, имеющей свободный конец и закрепленный конец, которая расположена на указанной оси шарнира в целом параллельно оси вращения и имеет выступ, изготовленный пер* лендикулярно на свободном конце указанной упругой пластинки, а гнездо шарнира указанного участка шарнирного сочленения указанного первого корпусного полуэлемента снабжено ребром, в целом перпендикулярным оси вращения, расположенным со смещением, и примыкающим к указанному выступу упругой пластинки указанной оси шарнира, размещенной в указанном участке шарнирного сочленения, и устройство снабжено средствами для обеспечения возможности скользящей переустановки указанной оси шарнира вдоль оси вращения при сопряжении выступа с элементами шарнира и деформации упругой пластины в направлении оси вращения. 5. Миниатюрное электронное устройство по п.1, о т л и ч а ю щ е е с я тем, что указанный участок шарнирного сочле Os ON з о 26316 нения снабжен второй осью шарнира, которая в первом и втором осевых положениях в пределах указанного участка шарнирного сочленения съемно зафиксирована указанным стопорящим устройством относительно указанного первого корпусного полуэлемента. 6. Миниатюрное электронное устройство по п.5, о т л и ч а ю щ е е с я тем, 7. Миниатюрное электронное устройство по п.6, о т л и ч а ю щ е е с я тем, что указанный пружинящий элемент размещен в глухом пазу указанного первого корпусного элемента. Изобретение в целом относится к складывающимся корпусам малогабаритного электронного оборудования, конкретно к складным радиотелефонам, в которых используются складывающиеся шарнирные корпусные элементы. Переносные радиотелефоны сотовой системы связи находят все более широкое применение, обеспечивая абоненту возможность использовать телефонную связь в беспроводной системе связи практически в любом месте. Переносной радиотелефон передает радиочастотный сигнал на приемную станцию, которая в свою очередь подключена к обычной проводной телефонной системе. Множество приемных станций, расположенных стационарно на заданных расстояниях друг от друга в пределах определенной территории, обеспечивают прием сигналов, передаваемых переносным телефоном, по мере того, как переносной радиотелефон перемещается в пределах указанной определенной территории. Телефонные аппараты, использующие два корпусных элемента, соединенных шарнирным углом того или иного типа, достаточно хорошо известны в конструкциях проводных телефонов и беспроводных добавочных телефонов наземных линий связи, и особенно широко стали применяться в конструкциях переносных радиотелефонов сотовой системы связи. Такая складная конструкция обеспечивает телефону большую компактность, когда два корпусных элемента складываются друг с другом. Радиотелефоны, имеющие такую конструкцию, обычно размещают большую часть электрических схем и компонентов в большем из двух корпусных элементов, который в дальнейшем будет именоваться корпусом или корпусной частью. Меньший корпусной элемент в дальнейшем будет именоваться откидным элементом. Для соединения откидного элемента с корпусной частью с возможностью их взаимного поворотного перемещения используются различные шарнирные узлы. Один из таких шарнирных узлов описан в патенте США № 4897873 (Бойтлер и др.). Бойтлер предлагает шарнирный узел, имеющий две в целом цилиндрические оси шарнира, обеспечивающие соединение откидного элемента с корпусной частью с возможностью поворотного перемещения. Однако сборка предлагаемого Бойтлером шарнирного узла неудобна и занимает много времени. Кроме того, при сборке шарнирного узла требуется использование распорного элемента, вдвигаемого в корпусную часть для разделения осей шарнира с целью удерживания их таким образом в заданном сборкой положении. Корпусная часть телефона обычно имеет переднюю корпусную часть и заднюю корпусную часть, которые, соединяясь в одно целое, образуют корпус телефона. Бойтлер описывает конструкцию, в которой откидной элемент изначально примыкает к передней корпусной части корпуса. В ходе заводской сборки телефона желательно осуществлять проверку шарнирного узла, обеспечивающего шарнирное соединение откидного элемента с передней корпусной частью, до окончательной сборки в одно целое передней и задней корпусных частей корпуса телефона. Выполнение такой проверки требует, чтобы оба шарнира были разделены распоркой-фиксатором, выдвигаемой в переднюю корпусную часть. После выполнения проверки распорка-фиксатор должна быть удалена перед сборкой в одно целое передней и задней корпусных частей, после чего распорка-фиксатор мажет быть снова вдвинута в посадочное место. Перед тем как распорка-фиксатор устанавливается на место, оси шарнира что оно снабжено съемным пружинящим элементом, установленным между обеими осями шарнира. 5 10 15 20 25 30 35 40 26316 могут свободно перемещаться и выскальзывать из гнезд, что значительно усложняет и удлиняет процесс сборки. В основу изобретения поставлена задача создать миниатюрное электронное 5 устройство, в частности, складной радиотелефон, в котором новая конструкция шарнирного узла обеспечит продольное перемещение и фиксацию оси шарнира, что позволит упростить сборку и сократить 10 время этой операции. Заявляемый складной радиотелефон состоит из двух корпусных элементов, соединенных между собой посредством шарнира. Ось шарнира установлена с воз- 15 можностью осевого перемещения с последующей фиксацией в двух положениях. Отличие радиотелефона заключается в том, что он снабжен стопорящим устройством для съемной фиксации оси шар- 20 нира в двух положениях в пределах шарнирного соединения на первом корпусном элементе, который состоит из первого и второго полуэлементов. При этом во втором положении фиксации оси второй J > K полуэлемент соединен с первым полуэлементом на оси вращения после сборки шарнирного узла, что позволит производить испытание узла без второго полуэлемента корпуса. Кроме того, стопорящее 30 устройство снабжено элементами для позиционирования оси шарнира в плане угловой поворотной ориентации в обоих осевых положениях. Ось шарнира снабжена упругой пластинкой, имеющей свободный 35 и закрепленный концы и расположенной параллельно оси вращения. На свободном конце пластинки изготовлен выступ, а на проушине первого корпусного элемента - ребро, перпендикулярное оси вра- 40 щения и расположенное со смещением. Ребро примыкает к указанному выступу, и при осевом перемещении оси шарнира выступ оказывается с противоположной стороны ребра и в отжатом состоянии ]45 обеспечивает фиксацию оси в другом осевом положении. проверке шарнирного соединения и при окончательной сборке. На фиг.1 и 2 показан радиотелефон, вид спереди и сбоку соответственно; на фиг.З - корпус и откидной элемент в разобранном виде, иллюстрирующие конструктивное решение элементов шарнирного узла радиотелефона, показанного на фиг.1 и 2; на фиг.4 - первая изометрическая проекция оси шарнира, показанной на фиг.З; на фиг.5 - вторая изометрическая проекция оси шарнира, показанной на фиг.З; на фиг.6 - шарнирный узел радиотелефона, разрез, вид по фиг.1, 2 с осями шарнира в незастопоренном положении; на фиг.7 - шарнирный узел радиотелефона, разрез, вид по фиг.1, 2 с осями шарнира в застопоренном положении; на фиг.8 - шарнирный узел корпуса, сечение, иллюстрирует поворотное положение оси шарнира, удерживаемой корпусной частью, когда ось шарнира находится в застопоренном положении; на фиг.9 - радиотелефон с откидным элементом, вид с торца, в закрытом положении и с временной распоркой, обеспечивающей удерживание осей шарнира в их застопоренных положениях. Переносной аппарат 1 содержит два четко различимых конструктивных корпусных элемента - собственно корпус 2 и откидной элемент 3. Настоящее изобретение относится к шарнирному узлу 4 радиотелефона, обеспечивающему соединение откидного элемента 3 с корпусом 2 с возможностью поворотного перемещения. На фиг.1 и 2 откидной элемент 3 показан в "открытом" положении, благодаря чему владелец аппарата (абонент) может слушать информацию через телефон 5 и может говорить в микрофон 6. Панель кнопочного номеронабирателя 7 состоит из набора кнопок, пронумерованных от " 1 й до "0" включительно, а также кнопок " # " и "*" в стандартной для телефона компоновке. Кроме того, панель номеронабирателя может включать в себя дополнительные функциональные кнопки, Шарнирный узел образован двумя ананапример, регулирования громкости, а таклогичными шарнирными элементами. Межже другие кнопки, связанные с повторду осями этих элементов размещен съем- 50 ным набором номера телефона вызываеный пружинящий элемент для удержания мого абонента. Антенна 8 обеспечивает их в зафиксированном положении. Этот беспроводную связь между переносным пружинящий элемент расположен в глуаппаратом и удаленной от него базовой хом пазу первого корпусного элемента. 55 станцией. В предпочтительном варианте осуЭти меры позволят осуществлять сборществления настоящего изобретения отку или ремонт радиотелефона вручную кидной элемент 3 удерживается в открыпростым инструментом, например, отверттом или закрытом положении с помощью кой, без использования дополнительного набора конструктивных элементов, покараспорного элемента при промежуточной 26316 занных на фиг 3. Фиксатор (следящий кулачо*-) 9 размещается в проушине 10 шарнира и поджимается в направлении цилиндрической оси 11 шарнира с помощью упругого элемента, например, пружины 12. Пружина 12 выполнена из плоской изогнутой стальной полоски, первый конец 13 которой закреплен за выступ 14 в полости 15 откидного элемента 3. Центральная часть пружины 12 прижимается к упору 16 таким образом, что второй конец 17 пружины 12 вжимает фиксатор 9 через проем 18 внутрь проушины 10 шарнира. Конструкция оси 11 шарнира обеспечивает возможность удерживания откидного элемента 3 прижатым к панели номеронабирателя 7 в закрытом ("трубка на рычаге") положении, и под тупым углом (например, 150°) к корпусу в открытом ("трубка снята") положении. Магнит 19, разме•щенный внутри откидного элемента 3, задает сигнал управления "рычажному" переключателю, находящемуся в корпусе 2 радиотелефона, в зависимости от углового положения откидного элемента по отношению к корпусу радиотелефона. Крышка 20 укрывает собой пружину 12, а также магнит 19, располагающиеся внутри полости 15 откидного элемента 3. Вторая ось 21 шарнира, имеющая в целом ту же форму и конструкцию, что и ось 11 шарнира, располагается во второй проушине 22 шарнира. Проушины 10 и 22 шарнира откидного элемента располагаются в ответных пазах 23 и 24 шарнирного узла 4 корпуса 2. Шарнирные оси 11 и 21 располагаются соосно и установлены в корпусе 2 таким образом, что проушины 10 и 22 шарнира могут свободно проворачиваться вокруг соответствующих осей 11 и 21 шарнира 4. 5 10 15 20 25 30 35 40 Задний корпусной полуэлемент 25 крепится к переднему корпусному полуэлементу 26 с использованием обычных прие- 45 мов сборки. Когда шарнирный узел 4 полностью собран, первый конец (цапфа) 27 оси 11 шарнира располагается в отверстии 28 вертикальной стенки 29 переднего корпусного полуэлемента и в отверстии 50 30 вертикальной проушины 31 для корпусной части. Взаимофиксация переднего и заднего корпусных полуэлементов цапфой оси шарнира обеспечивает конструктивную целостность шарнирного узла 4. 55 Аналогичным образом, вторая ось 21 шарнира обеспечивает взаимофиксацию переднего 26 и заднего 25 корпусных полуэлементов на противоположной стороне шарнирного узла 4. 8 Заглушка 32 с U-образным пружинящим элементом 33 устанавливается в заднем корпусном полуэлементе 25 таким образом, что заглушка закрывает отверстие для выемного подсоединения 34, a Uобразный пружинящий элемент 33 вставляется в прорезь 35. Специфическое назначение U-образного пружинящего элемента излагается ниже при рассмотрении фиг.9. В настоящем изобретении используется новая конструкция оси 21 шарнира4, обеспечивающая возможность ее осевого скользящего перемещения в застопоренное и незастопоренное положение в пределах шарнирного узла 4. Благодаря этому упомянутый выше распорный элемент, используемый Бойтлером, удается исключить, и процесс сборки шарнирного узла упрощается. Незастопоренное положение - это то положение при сборке, когда откидной элемент 3 и оси 11 и 21 шарнира могут быть совмещены с шарнирным узлом 4. Застопоренное положение - это положение взаимофиксации, обеспечивающее взаимофиксацию переднего и заднего корпусных полуэлементов и фиксированное положение осей 11 и 21 шарнира относительно корпуса 2. Преимущество конструкторского решения по настоящему изобретению заключается Б том, что оно позволяет присоединять откидной элемент 3 к переднему корпусному полуэлементу 26 без заднего корпусного полуэлемента 25, или без вышеупомянутого распорного элемента Бойтлера, при осуществлении испытаний шарнирного узла. Благодаря еще одному конкретному преимуществу настоящего изобретения персонал, осуществляющий сборку или ремонт радиотелефона, может вручную выполнять переустановку осей шарнира в их соответственно застопоренное или незастопоренное положение извне корпуса аппарата через прорезь 35. Первый вид оси шарнира 4 в изометрической проекции показан на фиг.4. Подробное изложение новых признаков оси шарнира 4 будет рассматриваться вместе с фиг.6 и 7. Нижеприводимое описание относится также и ко второй оси 21 шарнира. Основным признаком настоящего изобретения является новое конструктивное решение оси 11 шарнира 4. Ось 11 шарнира 4, имеющая в целом цилиндрическую форму, имеет специфические конструктивные элементы, обеспечивающие взаимную ориентацию откидного элемента и корпуса и возможность съемного крепления оси шарнира к корпусу. 26316 Ось 11 шарнира 4 фиксируется в корпусе радиотелефона с возможностью съема с помощью пружинящей пластинки 36, расположенной параллельно центральной оси 37 оси 11 шарнира 4. Неподвижный конец 38 пружинящей пластинки 36 прикреплен к оси шарнира 4, а свободный конец 39 пластинки 36 располагается в свободном пространстве. Толщина материала пружинящей пластинки 36 такова, что выступ 40, располагающийся на свободном конце 39, имеет возможность перемещения за счет упругого прогиба пластинки 36. Выступ 40 имеет закругленную внешнюю поверхность 4 1 , что позволяет пружинящей пластинке 36 упруго прогибаться, когда внешняя поверхность 41 выступа 40 встречает механическое препятствие при контакте с другими элементами конструкции в ходе продольного перемещения оси 11 шарнира вдоль ее центральной оси 37. Пружинящая пластинка 36 с трех сторон окружена прямоугольной рамкой 42, внутри которой пружинящая пластинка 36 имеет свободу перемещения. Рамка 42 расположена в целом вдоль осевой линии 37 оси шарнира. Рамка 42 имеет первую боковую стенку 43 с поперечной прямоугольной канавкой 44 и аналогичную вторую боковую стенку 45 с соответствующей второй канавкой 46, в целом расположенной напротив канавки 44. Первая и вторая боковые стенки рамки 42 примыкают к поверхности 47, называемой упорной и расположенной в целом перпендикулярно осевой линии 37, и ограничивающей осевое перемещение оси 11 шарнира 4. Ось 11 шарнира 4 имеет вырез 48, в который входит фиксатор 9 при удерживании откидного элемента в заданном угловом положении относительно корпуса радиотелефона. Ось 11 шарнира 4 также имеет удлиненную цапфу (первый конец) 27, располагающуюся вдоль оси вращения и обеспечивающую фиксирование поворотного положения оси 11 шарнира 4 относительно ее оси вращения и взаимофиксацию переднего 26 и заднего 25 корпусных полуэлементов радиотелефона. На фиг.5 показан в изометрической проекции еще один вид оси шарнира 4. Изображение на фиг.5 получено поворотом оси 11 шарнира 4 по фиг.4 примерно на 180° вокруг ее оси вращения 37. Элементы новизны оси шарнира 4, показанные на фиг.5, будут более подробно изложены при рассмотрении фиг.6 и 7. К новым элементам, показанным на фиг.5, относится направляющий элемент 5 10 15 20 25 30 35 40 45 50 55 10 49, расположенный на рамке 42 оси 11 шарнира в целом параллельно оси вращения 37. Направляющий элемент 49 включает в себя направляющие ребра 50 и 51, частично выступающие над рамкой 42. В проеме рамки 42 можно видеть обратную сторону пружинящей пластинки 36. Поперечные канавки 4 4 и 46 также видны на соответствующих боковых стенках 43 и 45 рамки 42. Еще одним существенным признаком настоящего изобретения является шлицевой вырез 52, располагающийся поперек оси 11 шарнира в целом перпендикулярно ее оси вращения 37. Шлицевой вырез 52 имеет U-образный профиль, частично заглубленный в тело оси 11 шарнира. Направляющие ребра 50 и 51 выдвинуты в пределы U-образного просвета шлицевого выреза 52. На фиг.5 также показан вырез 53, предназначенный для удерживания откидного элемента 3 во втором положении поворотного перемещения относительно корпуса радиотелефона. Вид в разрезе откидного элемента 3 в частичной сборке с корпусной частью радиотелефона 2 показан на фиг.6. Одним из основных отличительных признаков предпочтительного варианта осуществления настоящего изобретения является наличие у осей 11 и 21 шарнира 4 по меньшей мере двух осевых положений вдоль оси вращения 37 шарнирного узла 4. Первым осевым положением является незастопоренное положение, и вторым осевым положением является застопоренное положение. На фиг.6 оси 11 и 21 шарнира показаны в их незастопоренных положениях, что дает преимущества при сборке откидного элемента 3 с корпусом 2. Оси 11 и 21 шарнира частично располагаются в проушинах шарнира 10 и 22, соответственно. Ось 11 шарнира поворотно сориентирована относительно оси вращения 37, таким образом, что ее шлицевой вырез 52 имеет возможность скользящего перемещения под выступом 54 передней корпусной части 26. Противоположная шлицевому вырезу 52 сторона оси 11 шарнира удерживается ребром 55 переднего корпусного полуэлемента 26. Радиусный концевой выступ 41 пружинящей пластинки 36 оси 11 шарнира располагается в целом параллельно ребру 55, примыкает к ребру 55 и также смещен относительно ребра 55. Канавка 46 оси 11 шарнира расположена в целом перпендикулярно оси вращения 37. Ось 11 шарнира распо 11 26316 лагается в проушине 10 шарнира только частично, благодаря чему цапфа 27 оси шарнира не входит в зацепление с вертикальной стенкой 29 переднего корпусного полуэлемента и с вертикальной проушиной 31 заднего корпусного полуэлемента. На фиг.7 показан в разрезе вид откидного элемента 3 в сборе с корпусом 2 радиотелефона с осями 11 и 21 шарнира в их втором осевом положении. Во втором осевом положении оси шарнира стопорятся в корпусе 2 для фиксации их осевого положения и для обеспечения взаимофиксации переднего корпусного полуэлемента 26 и заднего корпусного полуэлемента 25. Для установки оси 11 шарнира в застопоренное положение можно воспользоваться простым инструментом, например, отверткой, жало которой вводят в канавки 46 для ручного перемещения оси шарнира вдоль оси вращения 37. При продольном перемещении оси 11 шарнира концевая часть 41 пружинящей пластинки 36 взаимодействует с ребром 55, что заставляет пружинящую пластинку 36 прогнуться в направлении оси вращения 37 и затем вернуться в исходное положение с противоположной стороны ребра 55. Ось 11 шарнира стопорится во втором осевом положении благодаря взаимодействию концевой части 41 пружинящей пластинки и ребра 55. Шлицевой вырез 52 оси 11 шарнира располагается с возможностью продольного перемещения в проушине шарнира 10 таким образом, что направляющее ребро 50 оси шарнира располагается ниже выступа 54. Взаимодействие между направляющим ребром 50 и выступом 54 обеспечивает фиксацию поворотного положения второго конца 56 оси шарнира. Первый конец (цапфа 27) оси шарнира вдвигается в вертикальную стенку 29 переднего корпусного полуэлемента и вертикальную проушину 31 заднего корпусного полуэлемента, обеспечивая взаимофиксацию передней и задней частей корпуса по оси вращения 37. Такая взаимофиксация необходима для обеспечения целостности шарнирного узла в случае, когда имеет место перекос откидного элемента 3 относительно корпуса 2 по оси вращения 37. Как представлено на фиг.6 и 7, в предпочтительном варианте осуществления настоящего изобретения используется вторая ось шарнира, обеспечивая соединение откидного элемента с корпусом 2 с возможностью поворотного переме 5 10 fS 20 25 30 35 40 45 12 щения и конструктивно в целом аналогичная первой оси 11 шарнира, но располагающаяся симметрично по отношению к первой оси 11 шарнира. Преимущество симметричного конструктивного решения заключается в том, что одна и та же ось шарнира может использоваться в обоих положениях, что позволяет сократить затраты времени на пластмассовое литье и исключает путаницу при сборке. Изложенные при описании первой оси 11 шарнира преимущества и отличительные признаки аналогичным образом относятся и ко второй оси 21 шарнира. На фиг.8 показан в частичном разрезе вид шарнирного узла, представленного на фиг.7. На фиг.8 четко показаны средства, обеспечивающие фиксирование углового положения оси шарнира в корпусе. Выступ 54 и полка 57, выступающие из стенки 58, образуют в переднем корпусном полуэлементе 26 продольный паз, который обеспечивает удерживание направляющей 49 оси шарнира с трех сторон. Направляющее ребро 50 направляющей 49 в целом параллельно и примыкает к выступу 54. Аналогичным образом, направляющее ребро 35 направляющей 49 в целом параллельно и примыкает к полке 57. Кроме того, ребро 55 обеспечивает опору оси 11 шарнира со стороны, противоположной направляющей 49. Расположенная в продольном пазу 58 направляющая 49 и поддерживающее ось 11 шарнира ребро 55 обеспечивает фиксирование углового поворотного положения одного конца оси шарнира. К средствам, обеспечивающим фиксирование углового поворотного положения второго конца оси шарнира, относится удлиненная часть (цапфа) 27 оси шарнира, входящая в отверстия, выполненные в вертикальных элементах переднего и заднего корпусных полуэлементов и имеющие в целом ту же форму, но несколько больший размер, чем указанная удлиненная часть оси шарнира. На фиг. 9 представлен вид с торца радиотелефона с откидным элементом 3 в закрытом по отношению к корпусу 2 50 положении. Оси 11 и 21 шарнира расположены в застопоренных положениях вдоль оси вращения 37. Оси 11 и 21 шарнира застопорены в корпусной части во втором осевом положении, что исключает необ55 ходимость использования упомянутого выше распорного элемента, применяемого Бойтлером и устанавливаемого между осями шарнирного узла. Пружинящий элемент 33 заглушки 32 располагается в прорези задней корпусной части таким обра 13 26316 зом, что указанный пружинящий элемент занимает промежуток между осями 11 и 21 шарнира и удерживает заглушку 32 на месте. Размещение пружинящего элемента 33 не является обязательным для сборки шарнирного узла. Пружинящий элемент 33 предназначен для того, чтобы убедиться в правильном застопоренном положении обеих осей 11 и 21 шарнира в корпусе. После передачи радиотелефона потребителю заглушка может быть снята и даже утеряна, что никак не повлияет на работу шарнирного узла. На фиг.9 четко показано, каким образом цапфа 27 оси шарнира обеспечивает взаимофиксацию вертикальной проушины 31 заднего корпусного полуэлемента с вертикальной стенкой 29 переднего корпусного полуэлемента. Когда откидной элемент находится в открытом положении, как показано на фиг.1 и 2, переносной радиотелефон может находиться в режиме ответа на вызов или осуществление вызова. Такой режим известен в практике как режим "трубка снята". По завершении телефонного разговора абонент может перевести переносной радиотелефон в режим "трубка на рычаге", повернув откидной элемент 3 в закрытое положение. Закрытое положение откидного элемента 3 обычно в прак 14 тике известно как режим "трубка на рычаге". Такое переключение режима может быть осуществлено проворачиванием откидного элемента 3 вокруг оси шарнир5 ного соединения 4 до тех пор, пока откидной элемент 3 не примкнет к панели номеронабирателя 7. Эта операция задействует "рычажный" переключатель, который осуществляет прерывание разгово10 ра. При закрытом положении откидного элемента переносной радиотелефон находится в режиме готовности к приему поступающего вызова. При получении вызова откидной элемент 3 может быть по15 вернут вокруг оси шарнирного узла 4 в открытое положение, благодаря чему задействует "рычажный" переключатель, который переводит радиотелефон в режим ответа на вызов. 20 Таким образом, здесь описана и показана конструкция шарнирного узла для радиотелефона. Новая конструкция шарнирного узла исключает необходимость 25 использования дополнительного распорного элемента для разделения двух осей шарнира при промежуточной проверке шарнирного соединения и при окончательной сборке благодаря применению новой 30 конструкции самостопорящейся оси шарнира. 26316 Фиг. I 91Є92 26316 41 44 27 53 40 37 X 42 46 39 52 45 (put. 4 42 49 36 • Фиг. 5 26316 п Фиі.9 З Упорядник Техред М. Келемеш Коректор М.Самборська Замовлення 501 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріиа, 101
