Тренажер для укріплення суглобів ніг і підвищення їх рухомості
Номер патенту: 33500
Опубліковано: 15.02.2001
Автори: Баранов Юрій Олексійович, Петрушевський Іван Іванович, Терещенко Валерій Іванович, Канішевський Станислав Михайлович
Текст

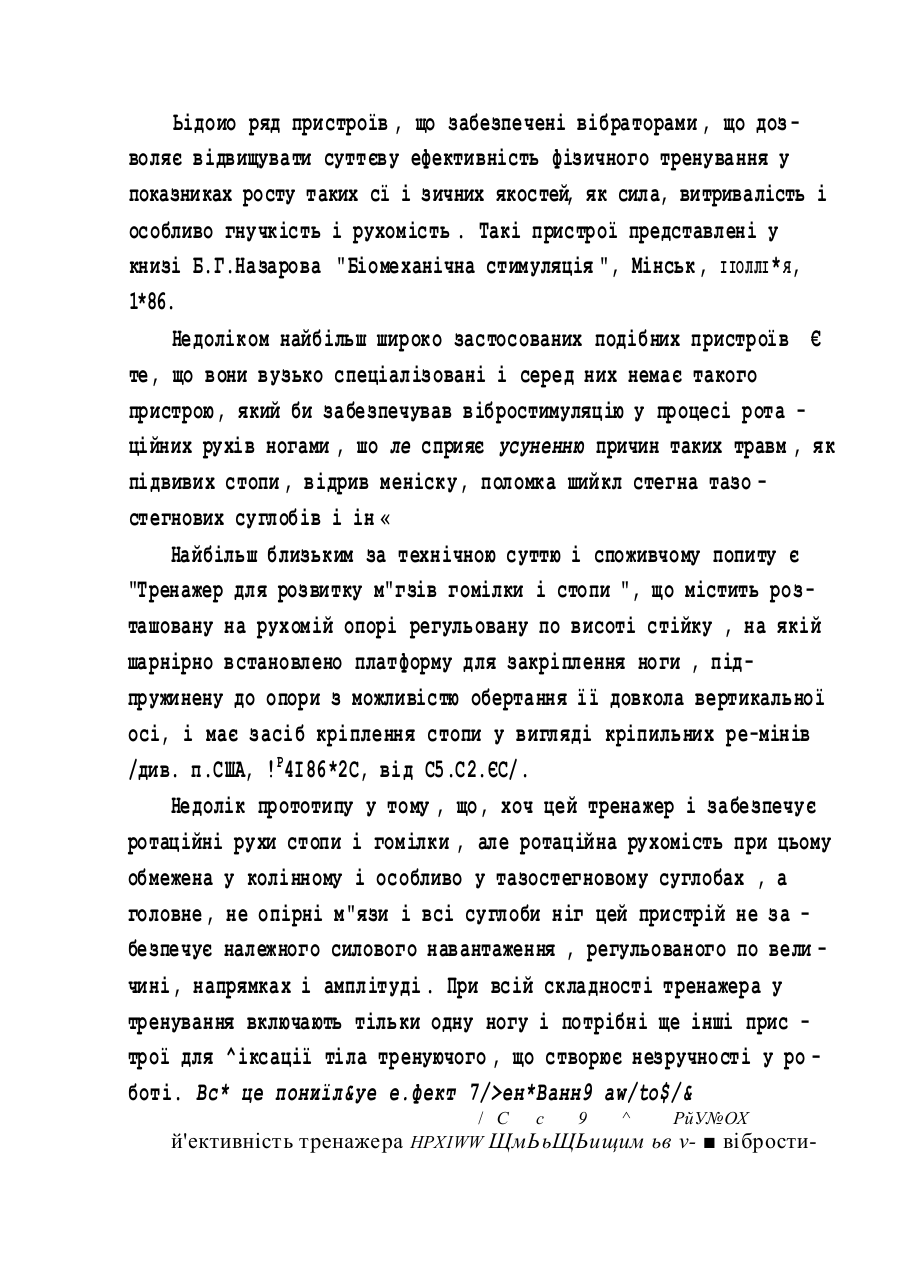

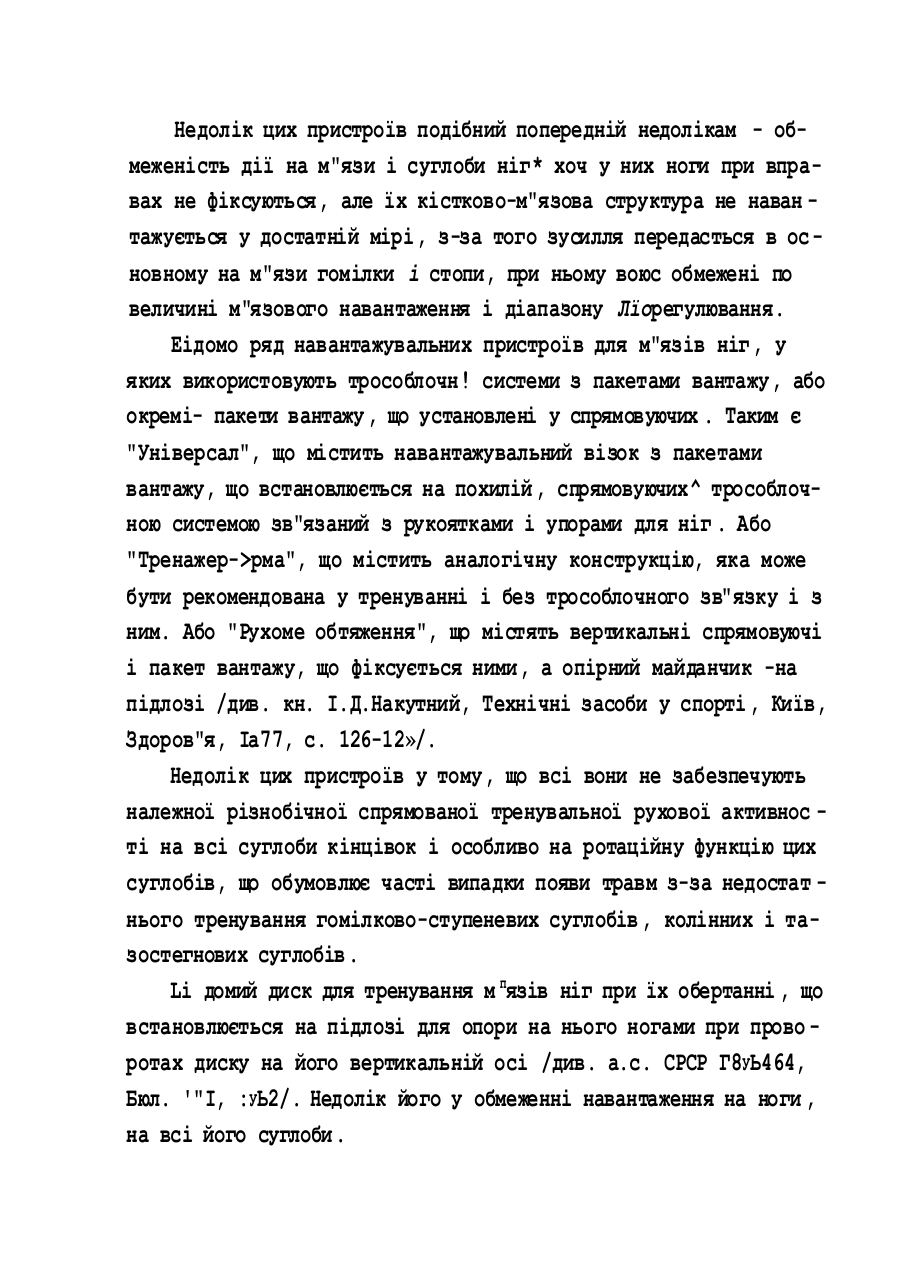

шк-ь Т ШІ ШР дш: У КРІПЛЕ НН Я ОГ ЛОБ ІБ НІГ І ПІДЕ.ЩЬННЯ ІХ РУХОШХЛІ Передбачуваний винахід відноситься до спорту і медицини , зокрема, для тренування м"язів ніг і використання регульованої рухової активності для удосконалення рухомості їх суглобів . Бідомо ряд пристроїв для тренування м'язів гомілки і стопи , що містять основу для розташувань стопи і ії-пда&у раму для вміщення гомілки і навантажувального пристрою у вигляді пружи ни, що діє на рухомиР стегновий упір /див. а.с. СРСР К:4438**, 1621*73, 1644*86 і ін., А63Б 23/С4, 23/GO, 23/CS, Бюл. Г46, З, 16, ІУ86, :*6*/. Недолік цих і подібних ним пристроїв у тому, що ноги ртаціонарно Фіксовані у рамі і руху піддається тільки гомілково-ступеневий суглоб і тільки при підошвених і тильних згинаннях стоп , Це добре для цілеспрямованого тренування гомілково-ступеневих суглобів, але явно недостатньо для забезпечення певної рухомості і сили м*язів усіх суглобів кінцівок . сідомо ряд пристроїв для тренування м пязів гомілки і стопи, що містять мобільні засоби тренування у вигляді пристрою для тренування стопи, що має підпрукинену платформу /див. п. США, Г4166Ы2С від 0b.C2.BC р. і *Ч46І472 від 27.С7.64 p./, а також пристрою по а.с. СРСР '\766435, ~;62563:, A63L 23/ С4, 2S/C8, Бюл. К37, 25, 1**2, ї**3/, що являють собою портативні , легкі з пружними пристроями, що закріплюються на ногах - не гомілках і ступнях /див. Т.П.Ішкевич і ін. Тренажери у спорті, &., ФИС, 1*64, с. Ш-134/. Недолік цих пристроїв подібний попередній недолікам - обмеженість дії на м"язи і суглоби ніг* хоч у них ноги при вправах не фіксуються, але їх кістково-м"язова структура не наван тажується у достатній мірі, з-за того зусилля передасться в ос новному на м"язи гомілки і стопи, при ньому воюс обмежені по величині м"язового навантаження і діапазону Лїорегулювання. Еідомо ряд навантажувальних пристроїв для м"язів ніг , у яких використовують трособлочн! системи з пакетами вантажу, або окремі- пакети вантажу, що установлені у спрямовуючих . Таким є "Універсал", що містить навантажувальний візок з пакетами вантажу, що встановлюється на похилій, спрямовуючих^ трособлочною системою зв"язаний з рукоятками і упорами для ніг . Або "Тренажер->рма", що містить аналогічну конструкцію, яка може бути рекомендована у тренуванні і без трособлочного зв"язку і з ним. Або "Рухоме обтяження", що містять вертикальні спрямовуючі і пакет вантажу, що фіксується ними, а опірний майданчик -на підлозі /див. кн. І.Д.Накутний, Технічні засоби у спорті, Київ, Здоров"я, Іа77, с. 126-12»/. Недолік цих пристроїв у тому, що всі вони не забезпечують належної різнобічної спрямованої тренувальної рухової активнос ті на всі суглоби кінцівок і особливо на ротаційну функцію цих суглобів, що обумовлює часті випадки появи травм з-за недостат нього тренування гомілково-ступеневих суглобів, колінних і тазостегнових суглобів. Li домий диск для тренування м пязів ніг при їх обертанні , що встановлюється на підлозі для опори на нього ногами при прово ротах диску на його вертикальній осі /див. а.с. СРСР Г8УЬ464, Бюл. '"І, :УЬ2/. Недолік його у обмеженні навантаження на ноги , на всі його суглоби. Ьідоио ряд пристроїв , що забезпечені вібраторами , що дозволяє відвищувати суттєву ефективність фізичного тренування у показниках росту таких сї і зичних якостей, як сила, витривалість і особливо гнучкість і рухомість . Такі пристрої представлені у книзі Б.Г.Назарова "Біомеханічна стимуляція ", Мінськ, ІІОЛЛІ * Я, 1*86. Недоліком найбільш широко застосованих подібних пристроїв € те, що вони вузько спеціалізовані і серед них немає такого пристрою , який би забезпечував вібростимуляцію у процесі рота ційних рухів ногами , шо ле сприяє усуненню причин таких травм , як підвивих стопи , відрив меніску, поломка шийкл стегна тазо стегнових суглобів і ін « Найбільш близьким за технічною суттю і споживчому попиту є "Тренажер для розвитку м"гзів гомілки і стопи ", що містить розташовану на рухомій опорі регульовану по висоті стійку , на якій шарнірно встановлено платформу для закріплення ноги , підпружинену до опори з можливістю обертання її довкола вертикальної осі, і має засіб кріплення стопи у вигляді кріпильних ре-мінів /див. п.США, !Р 4І86*2С, від С5.С2.ЄС/. Недолік прототипу у тому , що, хоч цей тренажер і забезпечує ротаційні рухи стопи і гомілки , але ротаційна рухомість при цьому обмежена у колінному і особливо у тазостегновому суглобах , а головне, не опірні м"язи і всі суглоби ніг цей пристрій не за безпечує належного силового навантаження , регульованого по вели чині, напрямках і амплітуді . При всій складності тренажера у тренування включають тільки одну ногу і потрібні ще інші прис трої для ^іксації тіла тренуючого , що створює незручності у ро боті. Вс* це пониїл&уе е.фект 7/>ен*Ванн9 aw/to$/& й'ективність тренажера / С с 9 ^ HPXIWW ЩмЬьЩЬищим РйУ№ОХ ьв v- вібрости муляції, але вона не реалізована. Ь основу винаходу поставлена задача з урахуванням позитив них і негативних сторін прототипу - "Іренакера для розвитку м"язів гомілки і стопи", створити тренажерний пристрій, який був би без цих недоліків і мав би засіб вібростимуляції най важливіших, але мало навантажувальних у практиці тренувань , ротаційних рухів усіх суглобів ніг, особливо гомілково-стопного і колінного, що можна було б здійснити використанням простоно широко розповсвдкеного у практиці фізичного тренування вантаж ного навантажувача, що реалізує сили гравітації - пакету вантажі в~різноваг. Поставлена задача вирішена тим, що у пристрої, який мав опору з регульованою по висоті стійкою, на якій розташовано регульований за положенням засіб кріплення стопи і навантажу вальний пристрій, згідно передбачуваному винаходу , опора виконана у вигляд! хрестовини з закріпленим не ній локем , а регульована по висоті стійка шарнірно влаштована на хрестовині з можливістю установки кута її нахилу, при цьому регульований за положенням засіб кріплення стопи виконано у вигляді пари опор у Іормі підошв з носочно-боковими і поточними упорами та ременями, навантажувальний же пристрій виконано у вигляді нас тромленої на регульовану стійку вантажної обойми, ька несе на собі пакет вантажних дисків, *ка має для цього спрямовочну трубу з опорним фланцем, до якого шарнірно прикріплені опори стоп і який спирається не вібратор, виконаний у вигляді опорної обойми, яка має с'іксорочну дужку і на ьку настромлено зуб чату муіту з можливістю взаємодії її зубів з отворами , виконаними знизу опірного -'ланг/ навколо його спрямовочної труби . їехнічния результат » що досягається від використання сукуп ності відрізняючих ознак запропонованого пристрою , полягає в тому, що в силу зміни положення пацієнта ~ забезпечення Кому пози лежачи, а твхож спрощення конструкції тренажера , і використання широко розповсюджених вантажних навантажурачів при забезпеченні більшої маневреності всіх ланок ніг пацієнта , вдалося підвищити суттєво силове і рухове навантаження в умовах забезпече чення руху у різних напрямках з широким діапазоном їх амплітуди . Гри цьому ефективність тренування досягається не тільки зазначеними конструктивними особливостями , але і введенням вібрости-муляції ротаційних рухів . Суть запропонованого пояснюється кресленням де на £ і г. 1 , дається загальний вигляд тренажере у вихідному положенні ; на Зіг. 2 - те к у процесі тренування ; не ^іг. З - схематично даються можливі напрямки руху ніг для тренуючого , при. ротації стоп ліворуч і праворуч, при згинаннях стопи підошвенноцу , тильному і боковому ; на с'іг. 4 - навантажувальна частина тренажера в аксонометрії ; на £іг. 5£- вантажна обоГчіа навантажувальної частини тренажера , вкгляд збоку, зверху, знизу з зазначенням можливих переміщень і пороротів опірних платформ ; на Зіг. Ч -механізм вібрації вигляд збоку; на ?іг. 2 - те ж саме зверху ; на (тіг. в т те ж саме при увімкненні ** вібрації ; на ?іг.^//- вигляд зверху елементів механізму вібрації: зубчастої му!ти і опірної обойми зі стопорно *!іксуючою сюэйою; на сЧг./#у/,5- можливі положення постановки і напрямку руху стопи при переміщеннях її у повздовжних напрямках і при нахилах прэворуч і ліворуч ; на йіг. № - фрагмент механізму вібрації взаємодія муг у-ти І обойми стійки . Конкретно тренажер містить опорну хрестовину ] f на які? за кріплено ложе 2, до якого шарніром 3 приєднана навантажувальна частина тренажера , що має трубчасту похилу стійку 4, що утримується телескопічною підпоркою 5» шарнірно встановленою на хрес товині І. На стійку 4 насаджена , починаючи знизу, фіксуюча скоба 6, опорна обойма 7 з насадженою на неї зубчатою муптою 6, вантажна обо Яма *? з закріпленими знизу опорами стоп 10 в ;тормі і пакетом стандартних вантажних дисків і і , що використовуються штангістами , /див. £іг. 1-6*/. На стійці 4 виконані прохідні отвори 12 для Фіксації обойм 7 ! » за допомогою скоби 6. Підпорна 5 має захватну обойму ІЗ з защіпом 14 і защіпом -Ь регулювання її довжини /див. с"іг. 4/. Обойма 7 має знизу втріз 16 для уловлювання і правильної фіксації його на опорі - на скобі 6. Зубчаста му*та 8 має зверху по периметру зуби 17 у вигляді закруглених зверху пальців , для яких у вантажній обоймі * виконані отвори :8, що мають Заски /див. фСг.7 Щ 8 >9/. Еантаж-на обойма 9 має опірний диск -У і спрямовуючу трубу 29, навколо якої у диску І* виконані по колу зазначені отвори *8, що складають сумісно з зубцями і 7 і муфтою 8 механізм вібрації , а Ф і гурні вирізи 21 не цій мугЧі і пальці 22, що входять в них і закріплені на обоймі 7,. складають перемикач плавного і вібраційного ходу вантажної обойми v і насадженого на її трубу 20 вантаже - дисків II. Опори стоп *0 встановлені знизу диска ІУ на скобоутворюючих кронштейнах - осях 23, на яких рухомо з можливістю Фіксації вста новлені підошвені платформи 24. Кожна платформа 24 має носочно бокові 25 і п ияточні 26 упори, на перших з яких закріплені но сочні ремені 27 з липучками на кінцях . Іона встановлена на на садженій на вісь 23 трубці 28t за допомогою провушин 2» і їх осьових пальні в ЗО , для яких у платформі 24 виконані отвори ЗІ . Це створює складний гарнір , що забезпечує переміщення і Фіксацію платформи 24 у повздовжному і поперековому напрямках , а також коливання її і обергагня /див. :діг. Щ5~,€%Щв/ш Таким чином , опори стоп 10 сумісно з В8НТ8ГН0Ю обоймою У створюють умови для перегугання і рухомості стоп ніг паьіента практично в усіх зада них напрямках . Користуються тренажером таким чином , о вихідного положення , зазначеного на
ДивитисяДодаткова інформація
Назва патенту англійськоюTraining device for increasing mobility of joints of legs
Автори англійськоюPetrushevskyi Ivan Ivanovych, Kanishevskyi Stanislav Mykhailovych, Tereschenko Valerii Ivanovych, Baranov Yurii Oleksiiovych, Baranov Yurii Oleksiovych
Назва патенту російськоюТренажер для тренировки суставов ног и повышения их подвижности
Автори російськоюПетрушевский Иван Иванович, Канишевский Станислав Михайлович, Терещенко Валерий Иванович, Баранов Юрий Алексеевич
МПК / Мітки
МПК: A63B 23/04
Мітки: ніг, суглобів, рухомості, підвищення, тренажер, укріплення
