Стілець-тренажер

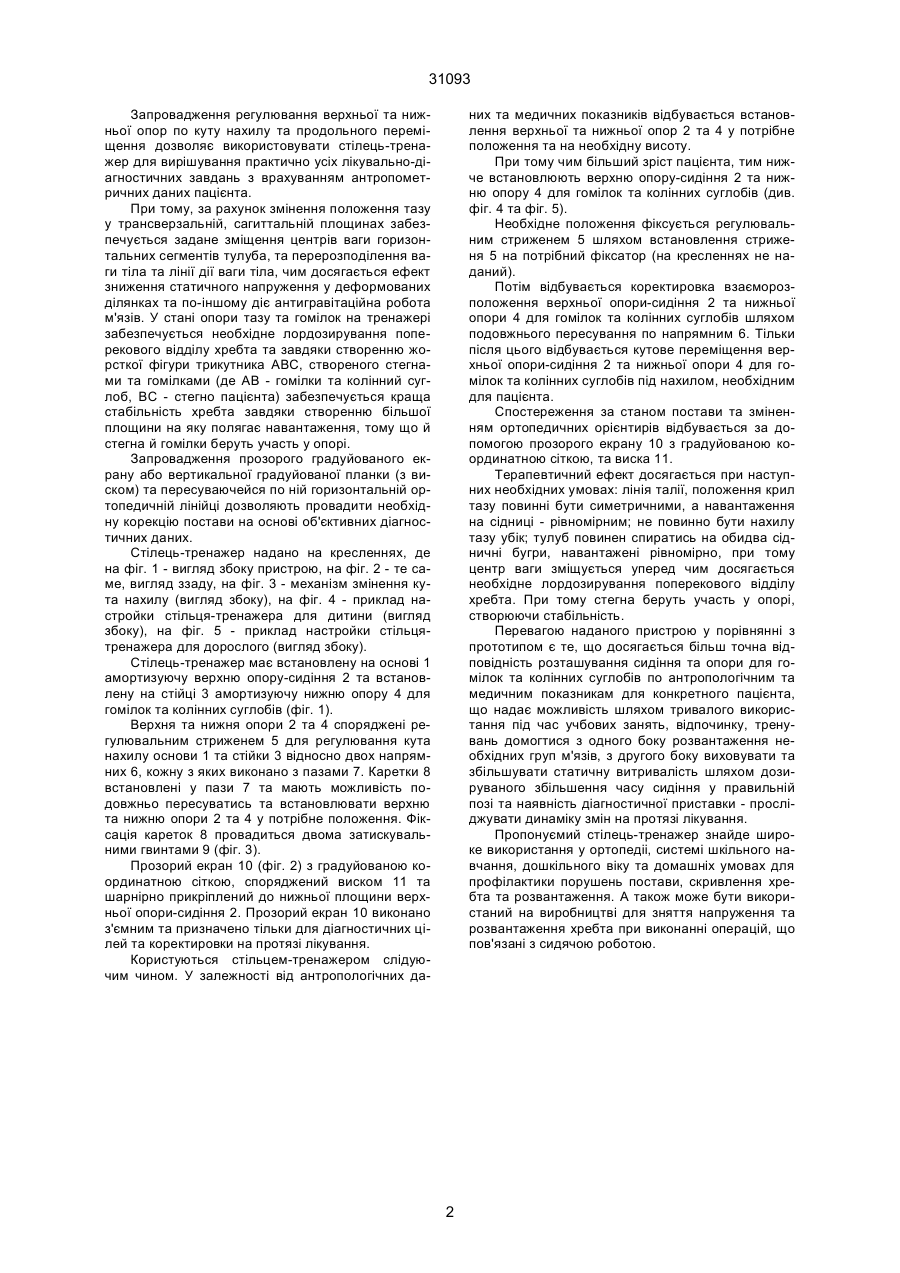

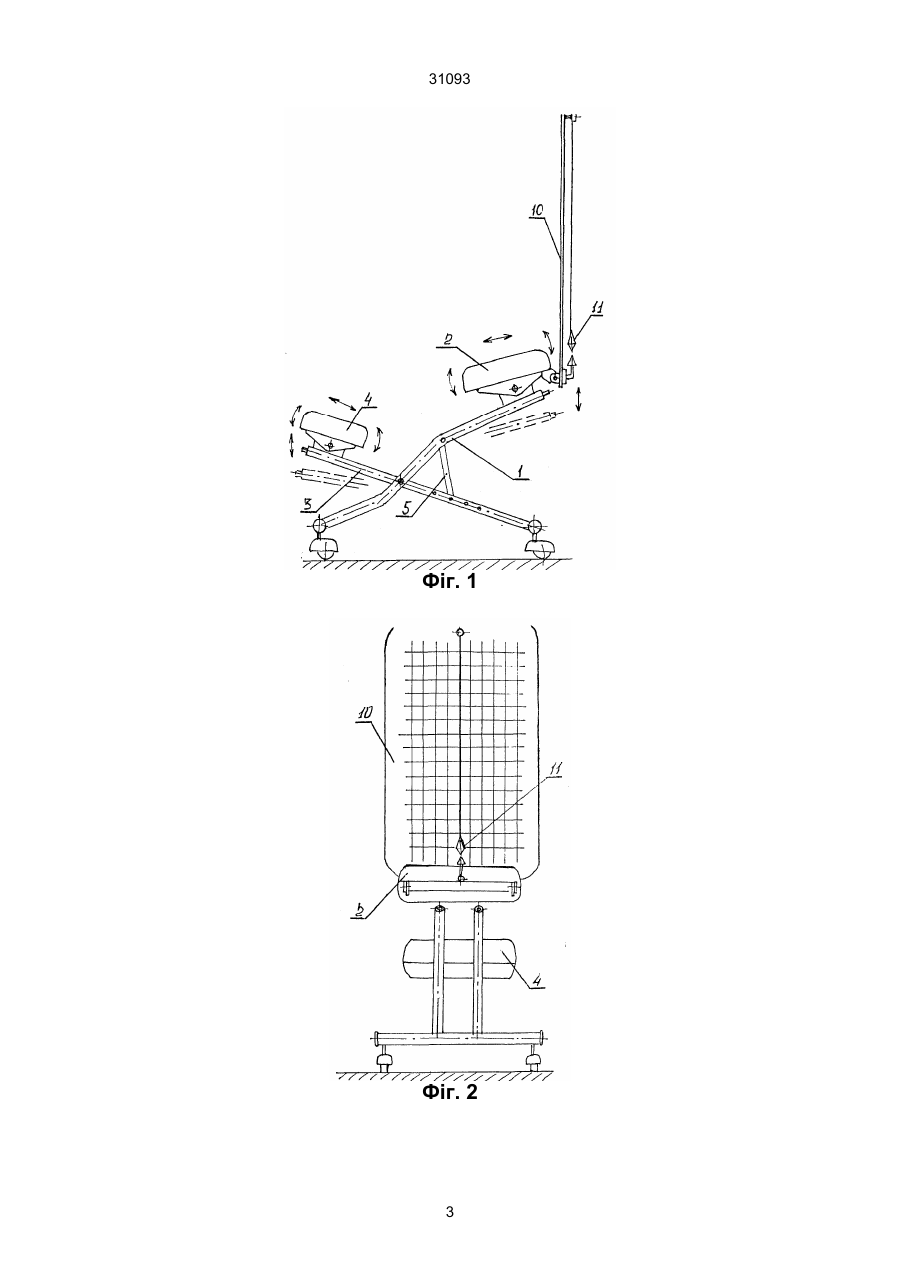

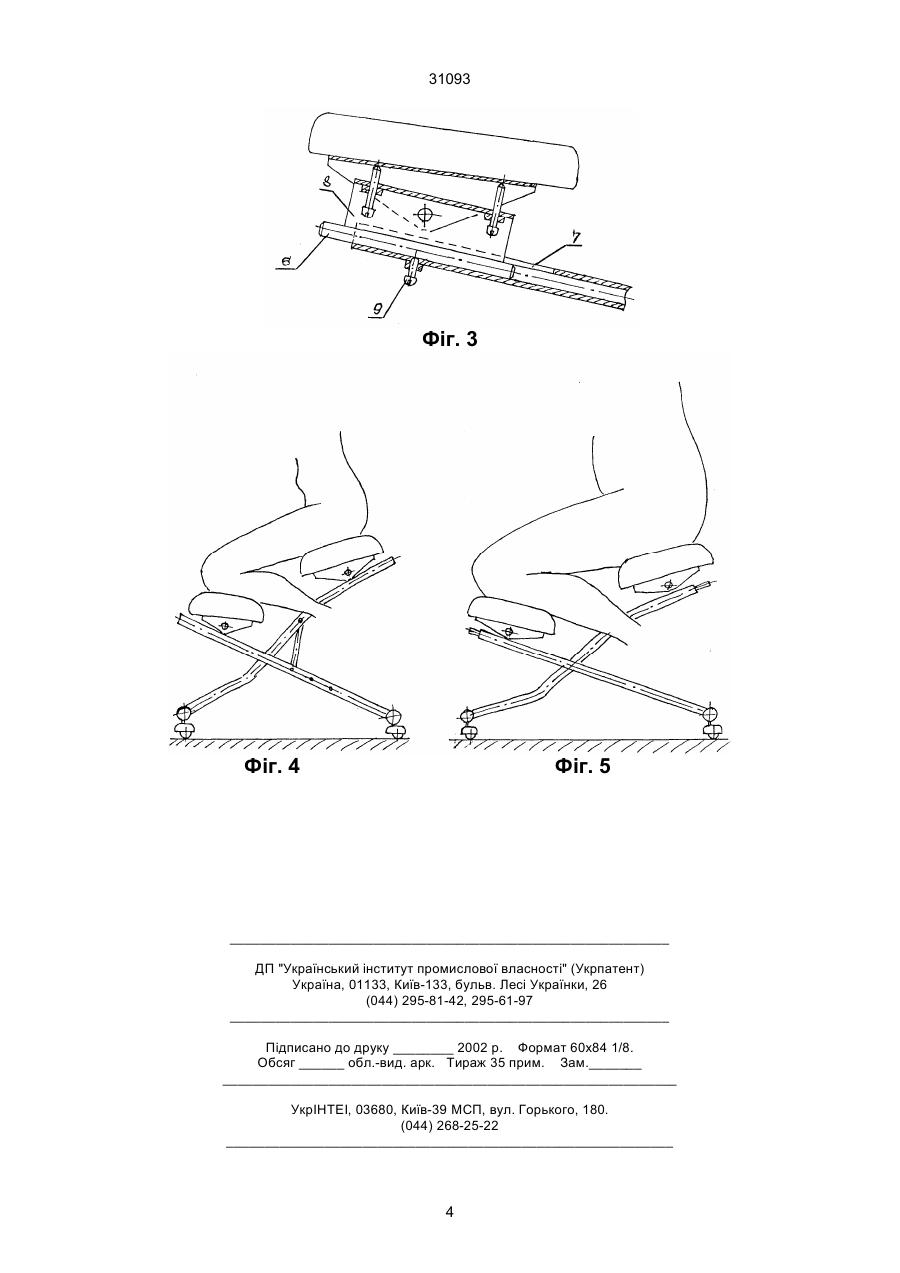

1. Стілець-тренажер, що має встановлену на основі амортизуючу верхню опору, що являє собою сидіння, та встановлену на стійці амортизуючу нижню опору для гомілок та колінних суглобів, що відрізняється тим, що за допомогою регулювального стриженя верхня та нижня опори встановлено шарнірно з можливістю регулювання кута 31093 Запровадження регулювання верхньої та нижньої опор по куту нахилу та продольного переміщення дозволяє використовувати стілець-тренажер для вирішування практично усіх лікувально-діагностичних завдань з врахуванням антропометричних даних пацієнта. При тому, за рахунок змінення положення тазу у трансверзальній, сагиттальній площинах забезпечується задане зміщення центрів ваги горизонтальних сегментів тулуба, та перерозподілення ваги тіла та лінії дії ваги тіла, чим досягається ефект зниження статичного напруження у деформованих ділянках та по-іншому діє антигравітаційна робота м'язів. У стані опори тазу та гомілок на тренажері забезпечується необхідне лордозирування поперекового відділу хребта та завдяки створенню жорсткої фігури трикутника АВС, створеного стегнами та гомілками (де АВ - гомілки та колінний суглоб, ВС - стегно пацієнта) забезпечується краща стабільність хребта завдяки створенню більшої площини на яку полягає навантаження, тому що й стегна й гомілки беруть участь у опорі. Запровадження прозорого градуйованого екрану або вертикальної градуйованої планки (з виском) та пересуваючейся по ній горизонтальній ортопедичній лінійці дозволяють провадити необхідну корекцію постави на основі об'єктивних діагностичних даних. Стілець-тренажер надано на кресленнях, де на фіг. 1 - вигляд збоку пристрою, на фіг. 2 - те саме, вигляд ззаду, на фіг. 3 - механізм змінення кута нахилу (вигляд збоку), на фіг. 4 - приклад настройки стільця-тренажера для дитини (вигляд збоку), на фіг. 5 - приклад настройки стільцятренажера для дорослого (вигляд збоку). Стілець-тренажер має встановлену на основі 1 амортизуючу верхню опору-сидіння 2 та встановлену на стійці 3 амортизуючу нижню опору 4 для гомілок та колінних суглобів (фіг. 1). Верхня та нижня опори 2 та 4 споряджені регулювальним стриженем 5 для регулювання кута нахилу основи 1 та стійки 3 відносно двох напрямних 6, кожну з яких виконано з пазами 7. Каретки 8 встановлені у пази 7 та мають можливість подовжньо пересуватись та встановлювати верхню та нижню опори 2 та 4 у потрібне положення. Фіксація кареток 8 провадиться двома затискувальними гвинтами 9 (фіг. 3). Прозорий екран 10 (фіг. 2) з градуйованою координатною сіткою, споряджений виском 11 та шарнірно прикріплений до нижньої площини верхньої опори-сидіння 2. Прозорий екран 10 виконано з'ємним та призначено тільки для діагностичних цілей та коректировки на протязі лікування. Користуються стільцем-тренажером слідуючим чином. У залежності від антропологічних да них та медичних показників відбувається встановлення верхньої та нижньої опор 2 та 4 у потрібне положення та на необхідну висоту. При тому чим більший зріст пацієнта, тим нижче встановлюють верхню опору-сидіння 2 та нижню опору 4 для гомілок та колінних суглобів (див. фіг. 4 та фіг. 5). Необхідне положення фіксується регулювальним стриженем 5 шляхом встановлення стриженя 5 на потрібний фіксатор (на кресленнях не наданий). Потім відбувається коректировка взаєморозположення верхньої опори-сидіння 2 та нижньої опори 4 для гомілок та колінних суглобів шляхом подовжнього пересування по напрямним 6. Тільки після цього відбувається кутове переміщення верхньої опори-сидіння 2 та нижньої опори 4 для гомілок та колінних суглобів під нахилом, необхідним для пацієнта. Спостереження за станом постави та зміненням ортопедичних орієнтирів відбувається за допомогою прозорого екрану 10 з градуйованою координатною сіткою, та виска 11. Терапевтичний ефект досягається при наступних необхідних умовах: лінія талії, положення крил тазу повинні бути симетричними, а навантаження на сідниці - рівномірним; не повинно бути нахилу тазу убік; тулуб повинен спиратись на обидва сідничні бугри, навантажені рівномірно, при тому центр ваги зміщується уперед чим досягається необхідне лордозирування поперекового відділу хребта. При тому стегна беруть участь у опорі, створюючи стабільність. Перевагою наданого пристрою у порівнянні з прототипом є те, що досягається більш точна відповідність розташування сидіння та опори для гомілок та колінних суглобів по антропологічним та медичним показникам для конкретного пацієнта, що надає можливість шляхом тривалого використання під час учбових занять, відпочинку, тренувань домогтися з одного боку розвантаження необхідних груп м'язів, з другого боку виховувати та збільшувати статичну витривалість шляхом дозируваного збільшення часу сидіння у правильній позі та наявність діагностичної приставки - просліджувати динаміку змін на протязі лікування. Пропонуємий стілець-тренажер знайде широке використання у ортопедіі, системі шкільного навчання, дошкільного віку та домашніх умовах для профілактики порушень постави, скривлення хребта та розвантаження. А також може бути використаний на виробництві для зняття напруження та розвантаження хребта при виконанні операцій, що пов'язані з сидячою роботою. 2 31093 Фіг. 1 Фіг. 2 3 31093 Фіг. 3 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
