Пристрій для розміщення оптичних волокон, основа та модуль пристрою

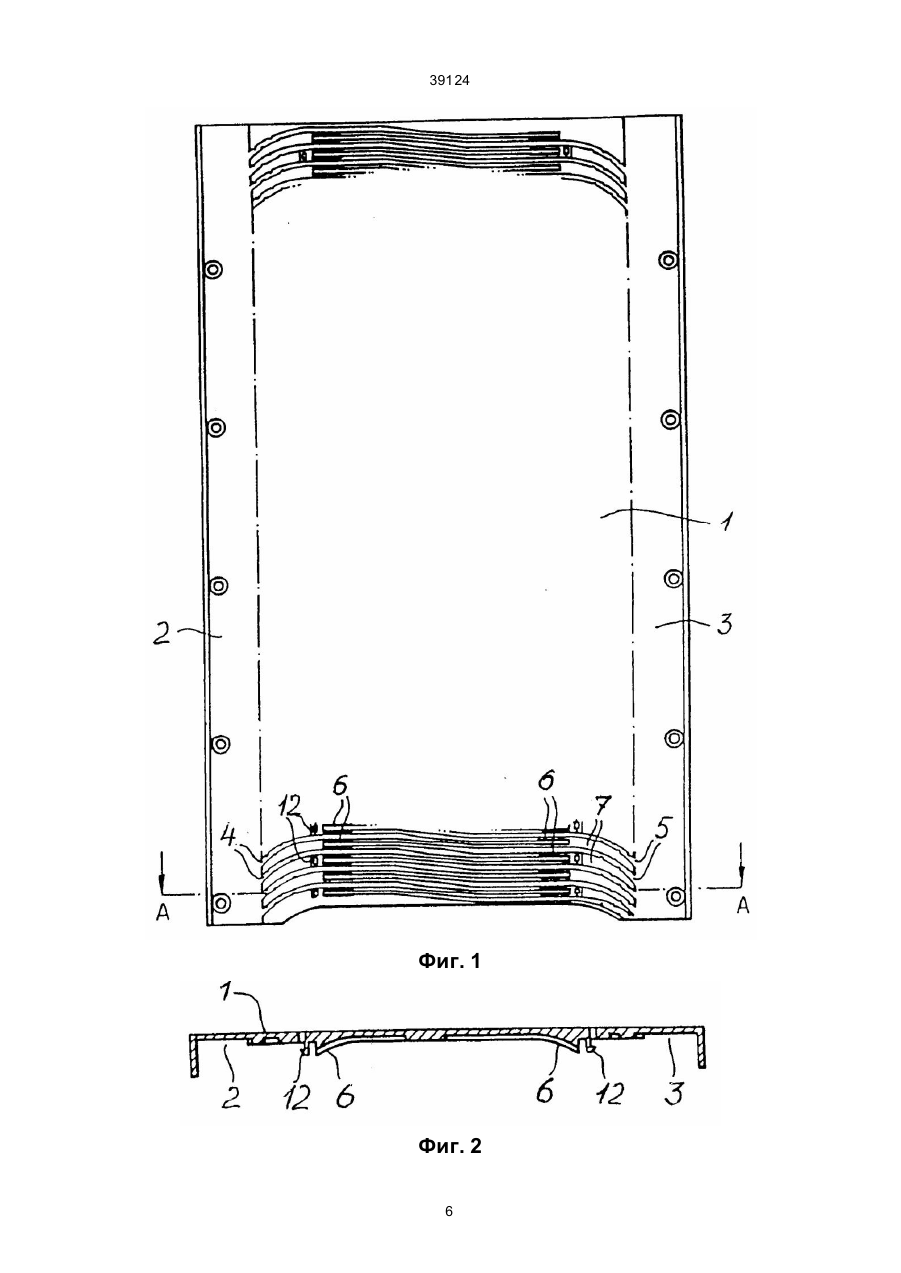

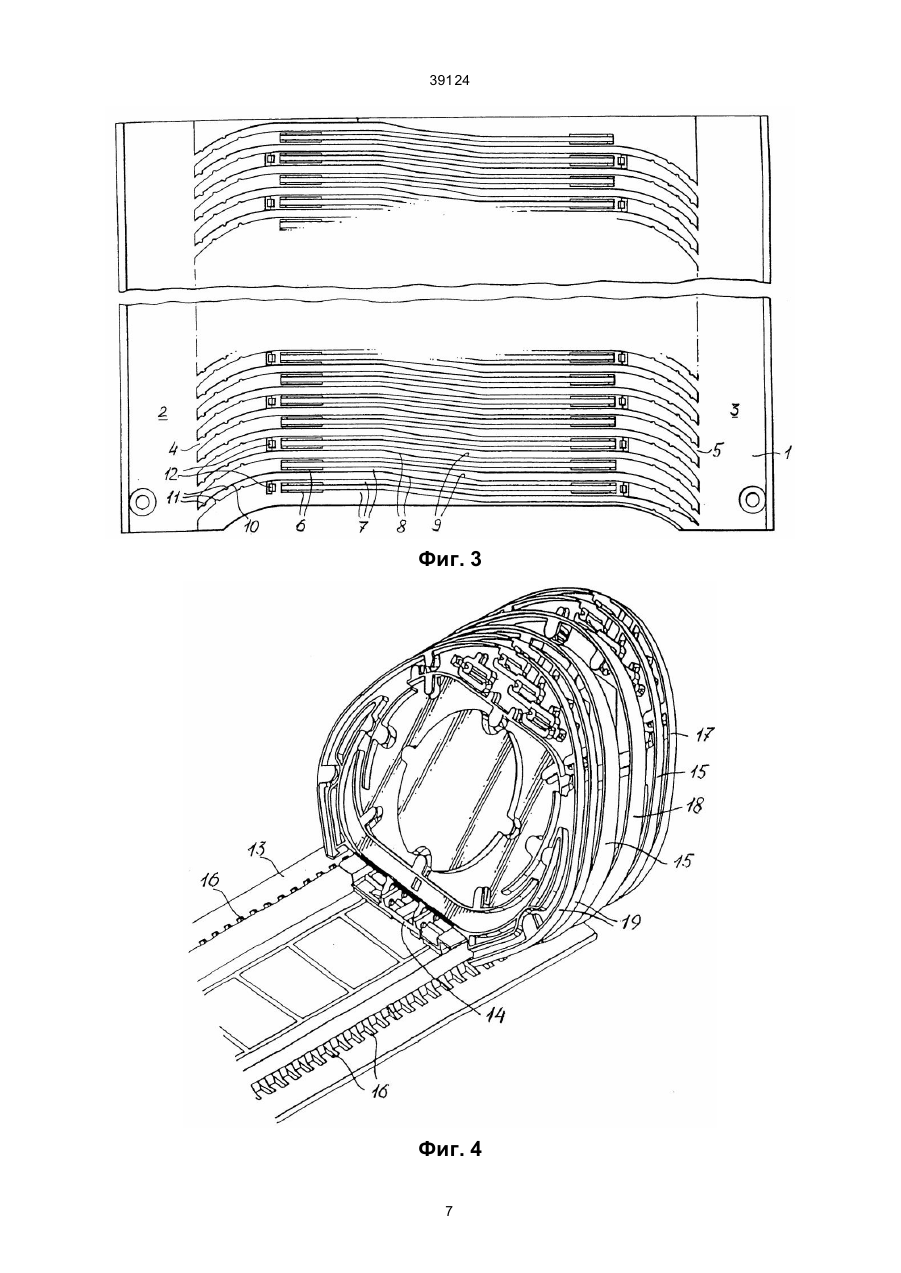

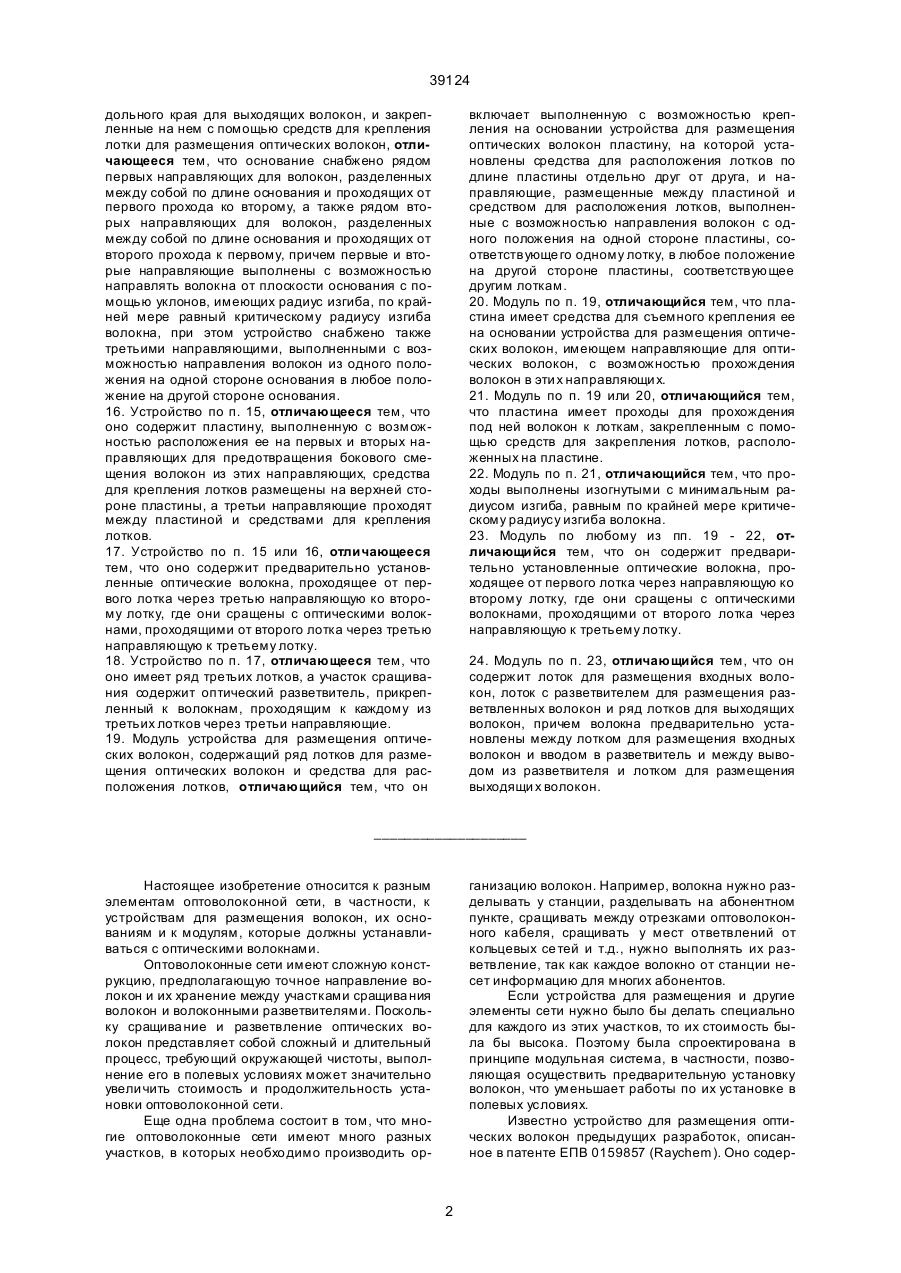

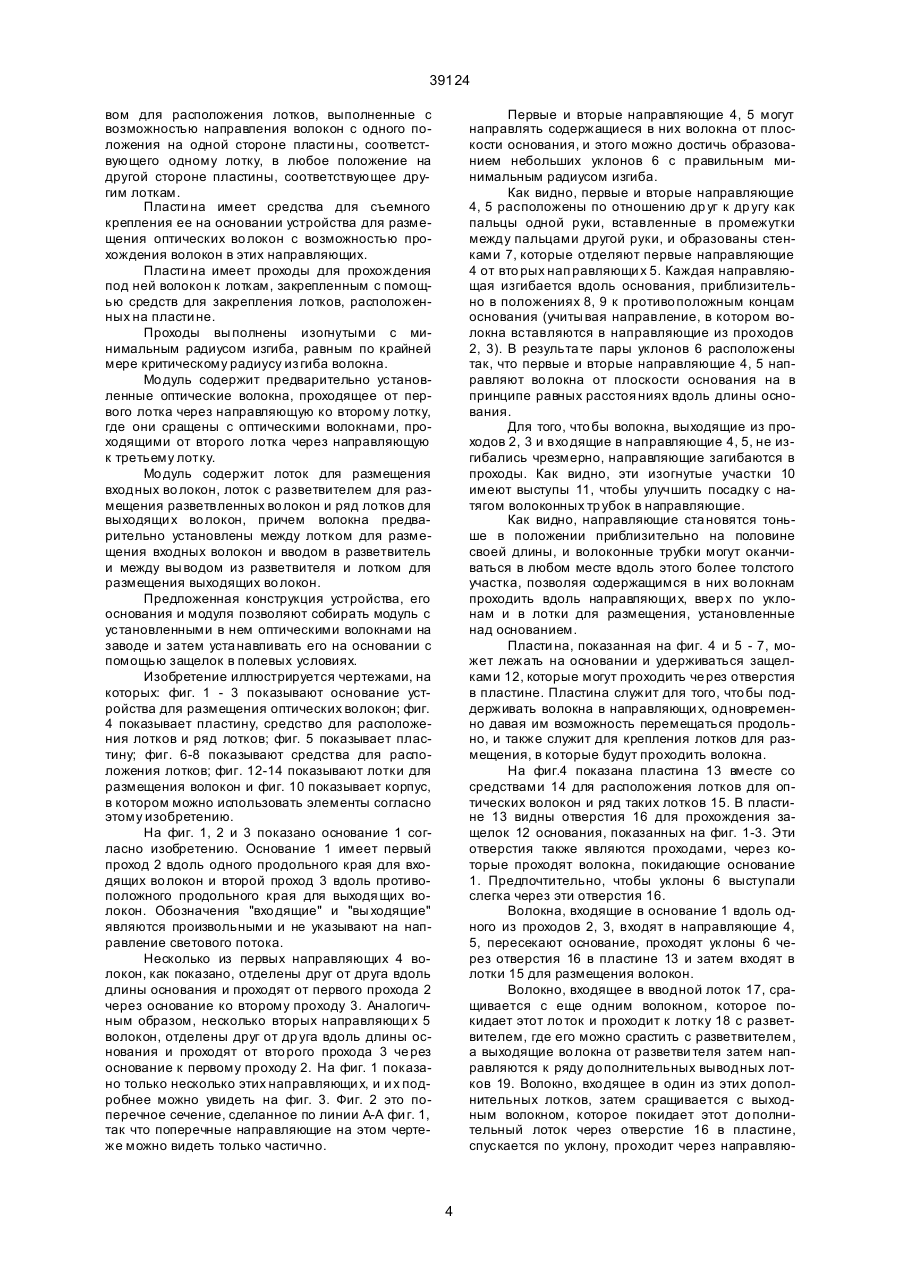

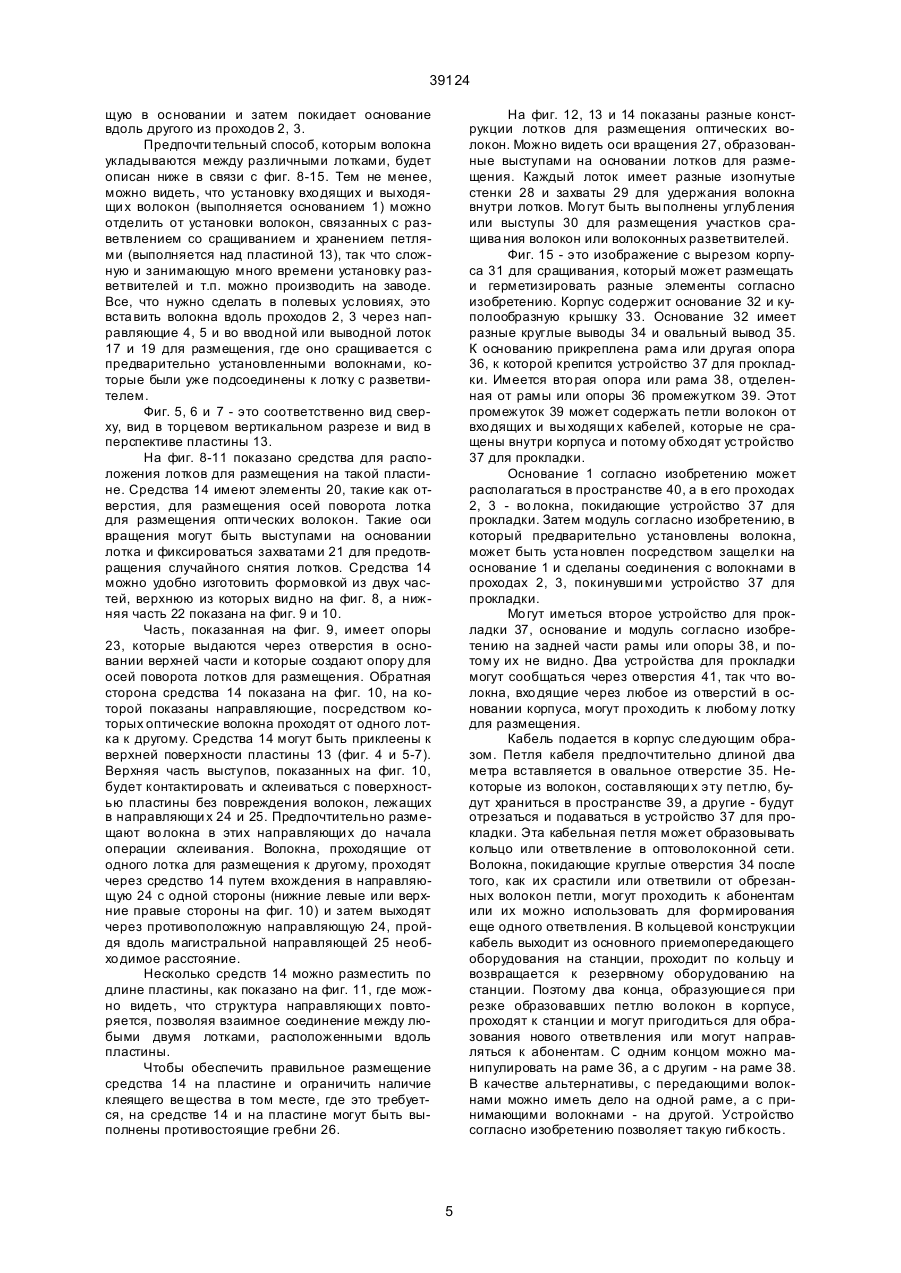

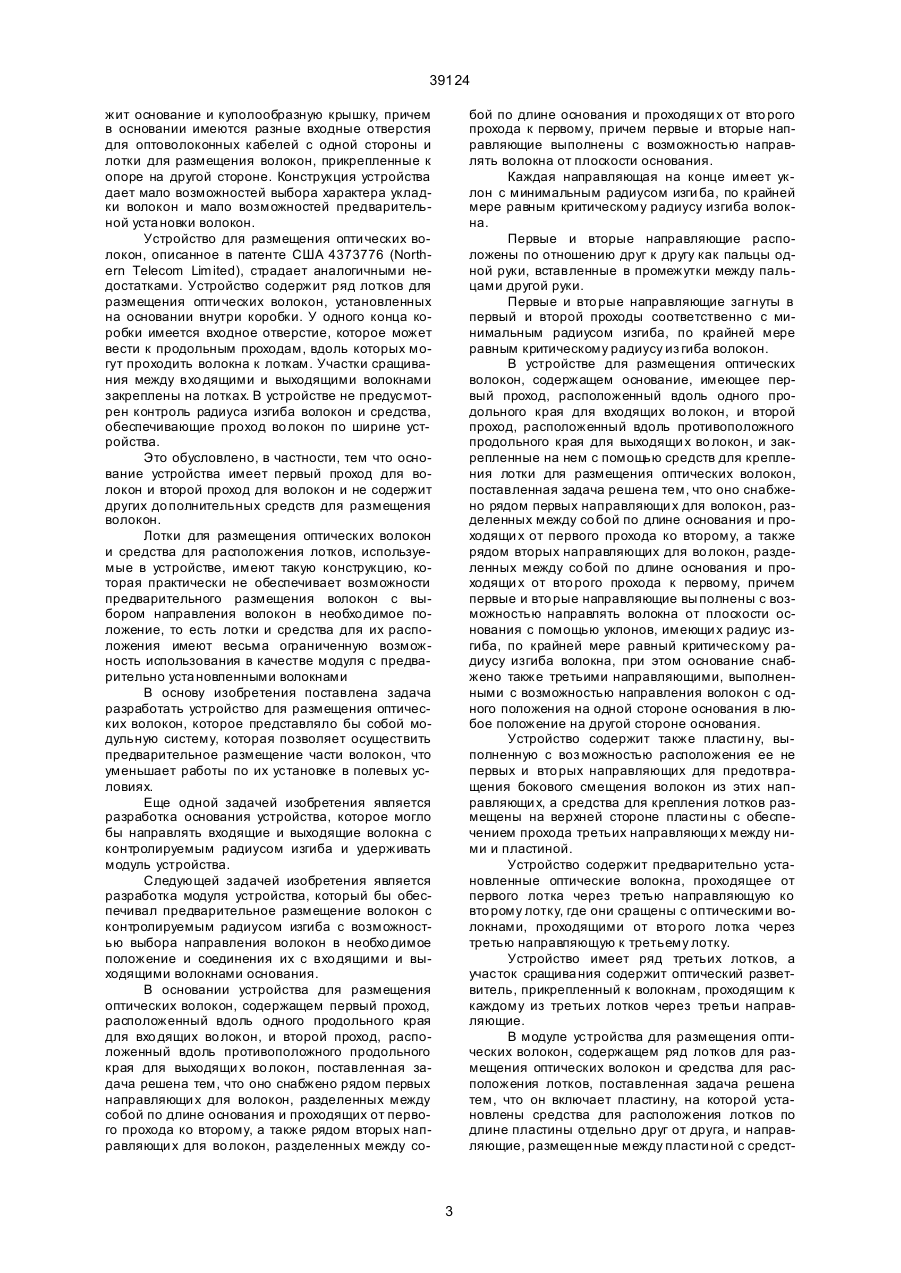

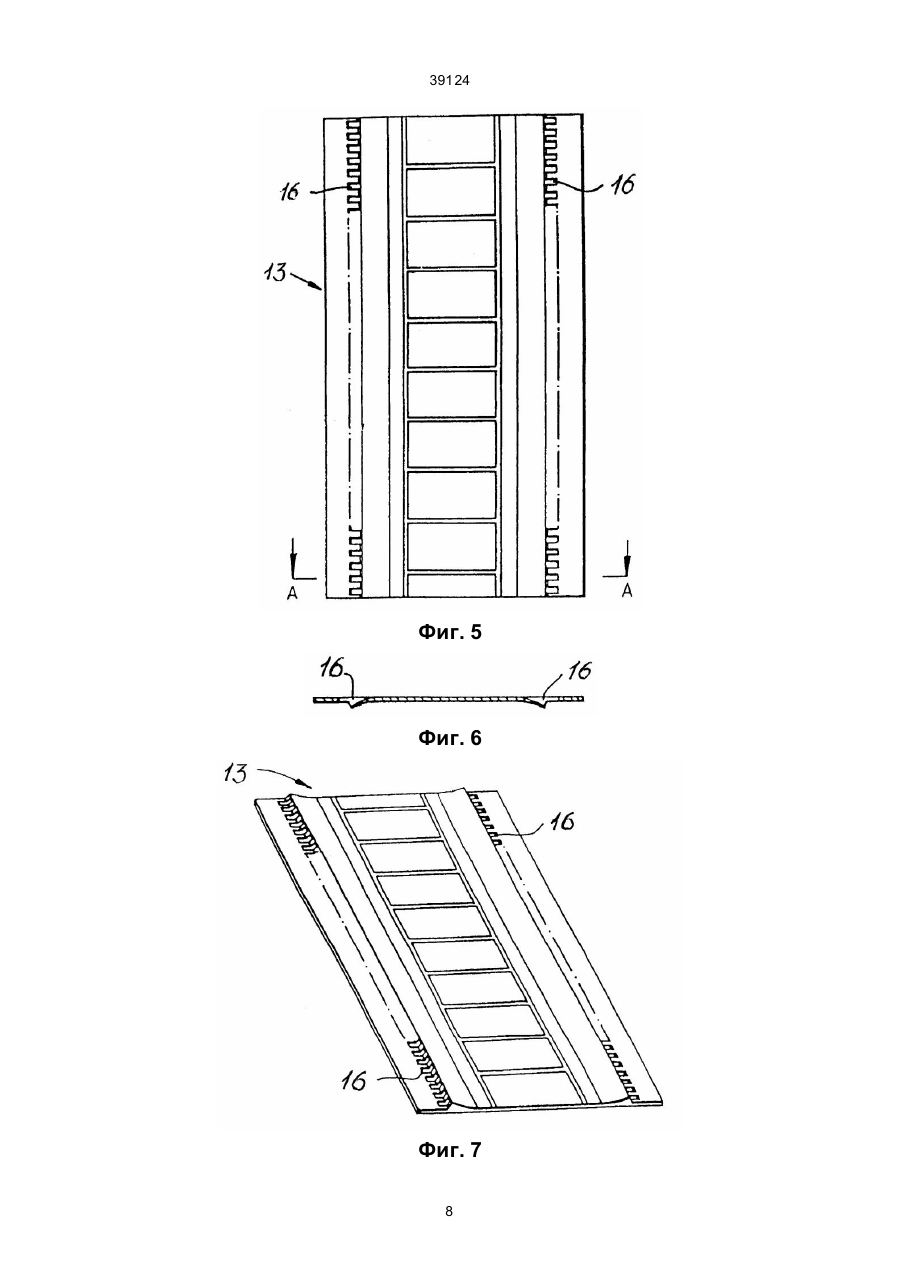

1. Основание устройства для размещения оптических волокон, содержащее первый проход, расположенный вдоль одного продольного края для входящи х волокон, второй проход, расположенный вдоль противоположного продольного края для выходящих волокон, отличающееся тем, что оно снабжено рядом первых направляющих для волокон, разделенных между собой по длине основания и проходящих от первого прохода ко второму, а также рядом вторых направляющих для волокон, разделенных между собой по длине основания и проходящих от второго прохода к первому, причем первые и вторые направляющие выполнены с возможностью направлять волокна от плоскости основания. 2. Основание по п. 1, отличающееся тем, что каждая направляющая на конце имеет уклон с минимальным радиусом изгиба, по крайней мере равным критическому радиусу изгиба волокна. 3. Основание по п. 1 или 2, отличающееся тем, что первые и вторые направляющие расположены по отношению друг к другу, как пальцы одной руки, вставленные в промежутки между пальцами другой руки. 4. Основание по п. 3, отличающееся тем, что первые и вторые направляющие образованы разделяющими их стенками. 5. Основание по п. 3 или 4, отличающееся тем, что первые направляющие изогнуты вдоль основания к его одному концу или первые направляющие изогнуты вдоль основания к одному концу, а вторые направляющие изогнуты вдоль основания к противоположному концу с обеспечением направления волокон первых и вторых направляющи х от плоскости основания на равном расстоянии вдоль длины основания. C2 (54) ПРИСТРІЙ ДЛЯ РОЗМІЩЕННЯ ОПТИЧНИХ ВОЛОКОН, ОСНОВА ТА МОДУЛЬ ПРИСТРОЮ 39124 дольного края для выходящих волокон, и закрепленные на нем с помощью средств для крепления лотки для размещения оптических волокон, отличающееся тем, что основание снабжено рядом первых направляющих для волокон, разделенных между собой по длине основания и проходящих от первого прохода ко второму, а также рядом вторых направляющих для волокон, разделенных между собой по длине основания и проходящих от второго прохода к первому, причем первые и вторые направляющие выполнены с возможностью направлять волокна от плоскости основания с помощью уклонов, имеющих радиус изгиба, по крайней мере равный критическому радиусу изгиба волокна, при этом устройство снабжено также третьими направляющими, выполненными с возможностью направления волокон из одного положения на одной стороне основания в любое положение на другой стороне основания. 16. Устройство по п. 15, отличающееся тем, что оно содержит пластину, выполненную с возможностью расположения ее на первых и вторых направляющих для предотвращения бокового смещения волокон из этих направляющих, средства для крепления лотков размещены на верхней стороне пластины, а третьи направляющие проходят между пластиной и средствами для крепления лотков. 17. Устройство по п. 15 или 16, отличающееся тем, что оно содержит предварительно установленные оптические волокна, проходящее от первого лотка через третью направляющую ко второму лотку, где они сращены с оптическими волокнами, проходящими от второго лотка через третью направляющую к третьему лотку. 18. Устройство по п. 17, отличающееся тем, что оно имеет ряд третьих лотков, а участок сращивания содержит оптический разветвитель, прикрепленный к волокнам, проходящим к каждому из третьих лотков через третьи направляющие. 19. Модуль устройства для размещения оптических волокон, содержащий ряд лотков для размещения оптических волокон и средства для расположения лотков, отличающийся тем, что он включает выполненную с возможностью крепления на основании устройства для размещения оптических волокон пластину, на которой установлены средства для расположения лотков по длине пластины отдельно друг от друга, и направляющие, размещенные между пластиной и средством для расположения лотков, выполненные с возможностью направления волокон с одного положения на одной стороне пластины, соответствующе го одному лотку, в любое положение на другой стороне пластины, соответствующее другим лоткам. 20. Модуль по п. 19, отличающийся тем, что пластина имеет средства для съемного крепления ее на основании устройства для размещения оптических волокон, имеющем направляющие для оптических волокон, с возможностью прохождения волокон в эти х направляющи х. 21. Модуль по п. 19 или 20, отличающийся тем, что пластина имеет проходы для прохождения под ней волокон к лоткам, закрепленным с помощью средств для закрепления лотков, расположенных на пластине. 22. Модуль по п. 21, отличающийся тем, что проходы выполнены изогнутыми с минимальным радиусом изгиба, равным по крайней мере критическому радиусу изгиба волокна. 23. Модуль по любому из пп. 19 - 22, отличающийся тем, что он содержит предварительно установленные оптические волокна, проходящее от первого лотка через направляющую ко второму лотку, где они сращены с оптическими волокнами, проходящими от второго лотка через направляющую к третьему лотку. 24. Модуль по п. 23, отличающийся тем, что он содержит лоток для размещения входных волокон, лоток с разветвителем для размещения разветвленных волокон и ряд лотков для выходящих волокон, причем волокна предварительно установлены между лотком для размещения входных волокон и вводом в разветвитель и между выводом из разветвителя и лотком для размещения выходящи х волокон. ____________________ Настоящее изобретение относится к разным элементам оптоволоконной сети, в частности, к устройствам для размещения волокон, их основаниям и к модулям, которые должны устанавливаться с оптическими волокнами. Оптоволоконные сети имеют сложную конструкцию, предполагающую точное направление волокон и их хранение между участками сращива ния волокон и волоконными разветвителями. Поскольку сращива ние и разветвление оптических волокон представляет собой сложный и длительный процесс, требующий окружающей чистоты, выполнение его в полевых условиях может значительно увели чить стоимость и продолжительность установки оптоволоконной сети. Еще одна проблема состоит в том, что многие оптоволоконные сети имеют много разных участков, в которых необхо димо производить ор ганизацию волокон. Например, волокна нужно разделывать у станции, разделывать на абонентном пункте, сращивать между отрезками оптоволоконного кабеля, сращивать у мест ответвлений от кольцевых се тей и т.д., нужно выполнять их разветвление, так как каждое волокно от станции несет информацию для многих абонентов. Если устройства для размещения и другие элементы сети нужно было бы делать специально для каждого из этих участков, то их стоимость была бы высока. Поэтому была спроектирована в принципе модульная система, в частности, позволяющая осуществить предварительную установку волокон, что уменьшает работы по их установке в полевых условиях. Известно устройство для размещения оптических волокон предыдущих разработок, описанное в патенте ЕПВ 0159857 (Raychem). Оно содер 2 39124 жит основание и куполообразную крышку, причем в основании имеются разные входные отверстия для оптоволоконных кабелей с одной стороны и лотки для размещения волокон, прикрепленные к опоре на другой стороне. Конструкция устройства дает мало возможностей выбора характера укладки волокон и мало возможностей предварительной уста новки волокон. Устройство для размещения опти ческих волокон, описанное в патенте США 4373776 (Northern Telecom Limited), страдает аналогичными недостатками. Устройство содержит ряд лотков для размещения опти ческих волокон, установленных на основании внутри коробки. У одного конца коробки имеется входное отверстие, которое может вести к продольным проходам, вдоль которых могут проходить волокна к лоткам. Участки сращивания между вхо дящими и выходящими волокнами закреплены на лотках. В устройстве не предусмотрен контроль радиуса изгиба волокон и средства, обеспечивающие проход во локон по ширине устройства. Это обусловлено, в частности, тем что основание устройства имеет первый проход для волокон и второй проход для волокон и не содержит других до полнительных средств для размещения волокон. Лотки для размещения оптических волокон и средства для расположения лотков, используемые в устройстве, имеют такую конструкцию, которая практически не обеспечивает возможности предварительного размещения волокон с выбором направления волокон в необхо димое положение, то есть лотки и средства для их расположения имеют весьма ограниченную возможность использования в качестве модуля с предварительно уста новленными волокнами В основу изобретения поставлена задача разработать устройство для размещения оптических волокон, которое представляло бы собой модульную систему, которая позволяет осуществить предварительное размещение части волокон, что уменьшает работы по их установке в полевых условиях. Еще одной задачей изобретения является разработка основания устройства, которое могло бы направлять входящие и выходящие волокна с контролируемым радиусом изгиба и удерживать модуль устройства. Следующей задачей изобретения является разработка модуля устройства, который бы обеспечивал предварительное размещение волокон с контролируемым радиусом изгиба с возможностью выбора направления волокон в необхо димое положение и соединения их с вхо дящими и выходящими волокнами основания. В основании устройства для размещения оптических волокон, содержащем первый проход, расположенный вдоль одного продольного края для вхо дящих во локон, и второй проход, расположенный вдоль противоположного продольного края для выходящи х во локон, поставленная задача решена тем, что оно снабжено рядом первых направляющи х для волокон, разделенных между собой по длине основания и проходящих от первого прохода ко второму, а также рядом вторых направляющи х для во локон, разделенных между со бой по длине основания и проходящи х от вто рого прохода к первому, причем первые и вторые направляющие выполнены с возможностью направлять волокна от плоскости основания. Каждая направляющая на конце имеет уклон с минимальным радиусом изги ба, по крайней мере равным критическому радиусу изгиба волокна. Первые и вторые направляющие расположены по отношению друг к другу как пальцы одной руки, вставленные в промежутки между пальцами другой руки. Первые и вто рые направляющие загнуты в первый и второй проходы соответственно с минимальным радиусом изгиба, по крайней мере равным критическому радиусу из гиба волокон. В устройстве для размещения оптических волокон, содержащем основание, имеющее первый проход, расположенный вдоль одного продольного края для входящих во локон, и второй проход, расположенный вдоль противоположного продольного края для выходящи х во локон, и закрепленные на нем с помощью средств для крепления лотки для размещения оптических волокон, поставленная задача решена тем, что оно снабжено рядом первых направляющи х для волокон, разделенных между со бой по длине основания и проходящи х от первого прохода ко второму, а также рядом вторых направляющих для во локон, разделенных между со бой по длине основания и проходящи х от вто рого прохода к первому, причем первые и вто рые направляющие вы полнены с возможностью направлять волокна от плоскости основания с помощью уклонов, имеющи х радиус изгиба, по крайней мере равный критическому радиусу изгиба волокна, при этом основание снабжено также третьими направляющими, выполненными с возможностью направления волокон с одного положения на одной стороне основания в любое положение на другой стороне основания. Устройство содержит также пласти ну, выполненную с воз можностью расположения ее не первых и вто рых направляющих для предотвращения бокового смещения волокон из этих направляющи х, а средства для крепления лотков размещены на верхней стороне пласти ны с обеспечением прохода третьих направляющи х между ними и пластиной. Устройство содержит предварительно установленные оптические волокна, проходящее от первого лотка через третью направляющую ко вто рому лотку, где они сращены с оптическими волокнами, проходящими от вто рого лотка через третью направляющую к третьему лотку. Устройство имеет ряд третьих лотков, а участок сращива ния содержит оптический разветвитель, прикрепленный к волокнам, проходящим к каждому из третьих лотков через третьи направляющие. В модуле устройства для размещения оптических волокон, содержащем ряд лотков для размещения оптических волокон и средства для расположения лотков, поставленная задача решена тем, что он включает пластину, на которой установлены средства для расположения лотков по длине пластины отдельно друг от друга, и направляющие, размещен ные между пласти ной с средст 3 39124 вом для расположения лотков, выполненные с возможностью направления волокон с одного положения на одной стороне пласти ны, соответствующего одному лотку, в любое положение на другой стороне пластины, соответствующее другим лоткам. Пласти на имеет средства для съемного крепления ее на основании устройства для размещения оптических во локон с возможностью прохождения волокон в этих направляющих. Пласти на имеет проходы для прохождения под ней волокон к лоткам, закрепленным с помощью средств для закрепления лотков, расположенных на пласти не. Проходы вы полнены изогнутыми с минимальным радиусом изгиба, равным по крайней мере критическому радиусу из гиба волокна. Мо дуль содержит предварительно установленные оптические волокна, проходящее от первого лотка через направляющую ко второму лотку, где они сращены с оптическими волокнами, проходящими от второго лотка через направляющую к третьему лотку. Мо дуль содержит лоток для размещения входных во локон, лоток с разветвителем для размещения разветвленных во локон и ряд лотков для выходящи х во локон, причем волокна предварительно установлены между лотком для размещения входных волокон и вводом в разветвитель и между вы водом из разветвителя и лотком для размещения выходящих во локон. Предложенная конструкция устройства, его основания и модуля позволяют собирать модуль с установленными в нем оптическими волокнами на заводе и затем уста навливать его на основании с помощью защелок в полевых условиях. Изобретение иллюстрируется чертежами, на которых: фиг. 1 - 3 показывают основание устройства для размещения оптических волокон; фиг. 4 показывает пластину, средство для расположения лотков и ряд лотков; фиг. 5 показывает пластину; фиг. 6-8 показывают средства для расположения лотков; фиг. 12-14 показывают лотки для размещения волокон и фиг. 10 показывает корпус, в котором можно использовать элементы согласно этому изобретению. На фиг. 1, 2 и 3 показано основание 1 согласно изобретению. Основание 1 имеет первый проход 2 вдоль одного продольного края для входящих во локон и второй проход 3 вдоль противоположного продольного края для выходя щих волокон. Обозначения "вхо дящие" и "вы ходящие" являются произвольными и не указывают на направление светового потока. Несколько из первых направляющих 4 волокон, как показано, отделены друг от друга вдоль длины основания и проходят от первого прохода 2 через основание ко второму проходу 3. Аналогичным образом, несколько вторых направляющи х 5 волокон, отделены друг от др уга вдоль длины основания и проходят от вто рого прохода 3 че рез основание к первому проходу 2. На фиг. 1 показано только несколько этих направляющи х, и и х подробнее можно увидеть на фиг. 3. Фиг. 2 это поперечное сечение, сделанное по линии А-А фи г. 1, так что поперечные направляющие на этом чертеже можно видеть только частично. Первые и вторые направляющие 4, 5 могут направлять содержащиеся в них волокна от плоскости основания, и этого можно достичь образованием небольших уклонов 6 с правильным минимальным радиусом изгиба. Как видно, первые и вторые направляющие 4, 5 расположены по отношению др уг к др угу как пальцы одной руки, вставленные в промежутки между пальцами другой руки, и образованы стенками 7, которые отделяют первые направляющие 4 от вто рых нап равляющи х 5. Каждая направляющая изгибается вдоль основания, приблизительно в положениях 8, 9 к противо положным концам основания (учиты вая направление, в котором волокна вставляются в направляющие из проходов 2, 3). В результа те пары уклонов 6 расположены так, что первые и вторые направляющие 4, 5 направляют во локна от плоскости основания на в принципе равных расстоя ниях вдоль длины основания. Для того, что бы волокна, выходящие из проходов 2, 3 и вхо дящие в направляющие 4, 5, не изгибались чрезмерно, направляющие загибаются в проходы. Как видно, эти изогнутые участки 10 имеют выступы 11, чтобы улучшить посадку с натягом волоконных тр убок в направляющие. Как видно, направляющие ста новятся тоньше в положении приблизительно на половине своей длины, и волоконные трубки могут оканчиваться в любом месте вдоль этого более толстого участка, позволяя содержащимся в них во локнам проходить вдоль направляющи х, ввер х по уклонам и в лотки для размещения, установленные над основанием. Пласти на, показанная на фиг. 4 и 5 - 7, может лежать на основании и удерживаться защелками 12, которые могут проходить че рез отверстия в пластине. Пластина служит для того, что бы поддерживать волокна в направляющи х, одновременно давая им возможность перемещаться продольно, и также служит для крепления лотков для размещения, в которые будут проходить волокна. На фиг.4 показана пластина 13 вместе со средствами 14 для расположения лотков для оптических волокон и ряд таких лотков 15. В пластине 13 видны отверстия 16 для прохождения защелок 12 основания, показанных на фиг. 1-3. Эти отверстия также являются проходами, через которые проходят волокна, покидающие основание 1. Предпочтительно, чтобы уклоны 6 выступали слегка через эти отверстия 16. Волокна, входящие в основание 1 вдоль одного из проходов 2, 3, входят в направляющие 4, 5, пересекают основание, проходят ук лоны 6 через отверстия 16 в пластине 13 и затем входят в лотки 15 для размещения волокон. Волокно, входящее в вводной лоток 17, сращивается с еще одним волокном, которое покидает этот ло ток и проходит к лотку 18 с разветвителем, где его можно срастить с разветвителем, а выходящие во локна от разветви теля затем направляются к ряду до полнительных выводных лотков 19. Волокно, вхо дящее в один из этих дополнительных лотков, затем сращивается с выходным волокном, которое покидает этот до полнительный лоток через отверстие 16 в пластине, спускается по уклону, проходит через направляю 4 39124 щую в основании и затем покидает основание вдоль другого из проходов 2, 3. Предпочти тельный способ, которым волокна укладываются между различными лотками, будет описан ниже в связи с фиг. 8-15. Тем не менее, можно видеть, что установку вхо дящих и выходящи х волокон (выполняется основанием 1) можно отделить от установки волокон, связанных с разветвлением со сращиванием и хранением петлями (выполняется над пластиной 13), так что сложную и занимающую много времени установку разветвителей и т.п. можно производить на заводе. Все, что нужно сделать в полевых условиях, это вста вить волокна вдоль проходов 2, 3 через направляющие 4, 5 и во вводной или выводной лоток 17 и 19 для размещения, где оно сращивается с предварительно установленными волокнами, которые были уже подсоединены к лотку с разветвителем. Фиг. 5, 6 и 7 - это соответственно вид сверху, вид в торцевом вертикальном разрезе и вид в перспективе пластины 13. На фиг. 8-11 показано средства для расположения лотков для размещения на такой пластине. Средства 14 имеют элементы 20, такие как отверстия, для размещения осей поворота лотка для размещения опти ческих волокон. Такие оси вращения могут быть выступами на основании лотка и фиксироваться захватами 21 для предотвращения случайного снятия лотков. Средства 14 можно удобно изготовить формовкой из двух частей, верхнюю из которых видно на фиг. 8, а нижняя часть 22 показана на фиг. 9 и 10. Часть, показанная на фиг. 9, имеет опоры 23, которые выдаются через отверстия в основании верхней части и которые создают опору для осей поворота лотков для размещения. Обратная сторона средства 14 показана на фиг. 10, на которой показаны направляющие, посредством которых оптические волокна проходят от одного лотка к другому. Средства 14 могут быть приклеены к верхней поверхности пластины 13 (фиг. 4 и 5-7). Верхняя часть выступов, показанных на фиг. 10, будет контактировать и склеиваться с поверхностью пластины без повреждения волокон, лежащих в направляющи х 24 и 25. Предпочтительно размещают во локна в этих направляющи х до начала операции склеивания. Волокна, проходящие от одного лотка для размещения к другому, проходят через средство 14 путем вхождения в направляющую 24 с одной стороны (нижние левые или верхние правые стороны на фиг. 10) и затем выходят через противоположную направляющую 24, пройдя вдоль магистральной направляющей 25 необхо димое расстояние. Несколько средств 14 можно разместить по длине пластины, как показано на фиг. 11, где можно видеть, что структура направляющи х повторяется, позволяя взаимное соединение между любыми двумя лотками, расположенными вдоль пластины. Чтобы обеспечить правильное размещение средства 14 на пластине и ограничить наличие клеящего ве щества в том месте, где это требуется, на средстве 14 и на пластине могут быть выполнены противостоящие гребни 26. На фиг. 12, 13 и 14 показаны разные конструкции лотков для размещения оптических волокон. Можно видеть оси вращения 27, образованные выступами на основании лотков для размещения. Каждый лоток имеет разные изогнутые стенки 28 и захваты 29 для удержания волокна внутри лотков. Мо гут быть вы полнены углубления или выступы 30 для размещения участков сращива ния волокон или волоконных разветвителей. Фиг. 15 - это изображение с вырезом корпуса 31 для сращивания, который может размещать и герметизировать разные элементы согласно изобретению. Корпус содержит основание 32 и куполообразную крышку 33. Основание 32 имеет разные круглые выводы 34 и овальный вывод 35. К основанию прикреплена рама или другая опора 36, к которой крепится устройство 37 для прокладки. Имеется вто рая опора или рама 38, отделенная от рамы или опоры 36 промежутком 39. Этот промежуток 39 может содержать петли волокон от вхо дящих и вы ходящи х кабелей, которые не сращены внутри корпуса и потому обхо дят устройство 37 для прокладки. Основание 1 согласно изобретению может располагаться в пространстве 40, а в его проходах 2, 3 - во локна, покидающие устройство 37 для прокладки. Затем модуль согласно изобретению, в который предварительно установлены волокна, может быть уста новлен посредством защелки на основание 1 и сделаны соединения с волокнами в проходах 2, 3, покинувши ми устройство 37 для прокладки. Мо гут иметься второе устройство для прокладки 37, основание и модульсогласно изобретению на задней части рамы или опоры 38, и потому их не видно. Два устройства для прокладки могут сообщаться через отверстия 41, так что волокна, вхо дящие через любое из отверстий в основании корпуса, могут проходить к любому лотку для размещения. Кабель подается в корпус сле дующим образом. Петля кабеля предпочтительно длиной два метра вставляется в овальное отверстие 35. Некоторые из волокон, составляющи х эту петлю, будут храниться в пространстве 39, а другие - будут отрезаться и подаваться в устройство 37 для прокладки. Эта кабельная петля может образовывать кольцо или ответвление в оптоволоконной сети. Волокна, покидающие круглые отверстия 34 после того, как их срастили или ответвили от обрезанных волокон петли, могут проходить к абонентам или их можно использовать для формирования еще одного ответвления. В кольцевой конструкции кабель выходит из основного приемопередающего оборудования на станции, проходит по кольцу и возвращается к резервному оборудованию на станции. Поэтому два конца, образующие ся при резке образовавших петлю во локон в корпусе, проходят к станции и могут пригодиться для образования нового ответвления или могут направляться к абонентам. С одним концом можно манипулировать на раме 36, а с другим - на раме 38. В качестве альтернативы, с передающими волокнами можно иметь дело на одной раме, а с принимающими волокнами - на другой. Устройство согласно изобретению позволяет такую гибкость. 5 39124 Фиг. 1 Фиг. 2 6 39124 Фиг. 3 Фиг. 4 7 39124 Фиг. 5 Фиг. 6 Фиг. 7 8 39124 Фиг. 8 Фиг. 9 Фиг. 10 9 39124 Фиг. 11 10 39124 Фиг. 12 Фиг. 13 Фиг. 14 11 39124 Фиг. 15 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 12
