Спосіб видобування благородних металів з подрібненої вогнестійкої сульфідної руди (варіанти)

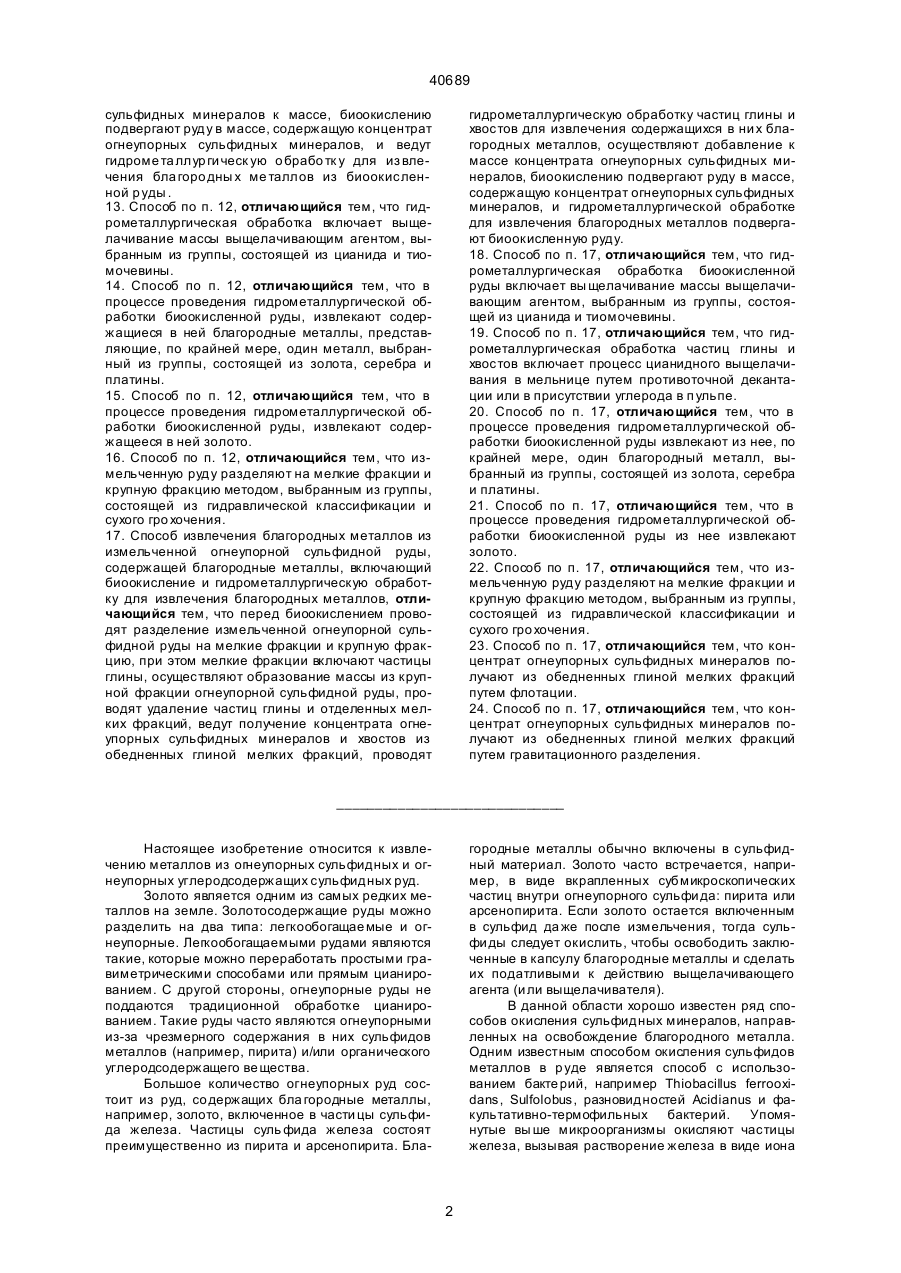

1. Способ извлечения благородных металлов из измельченной огнеупорной сульфидной руды, содержащей благородные металлы, включающий биовыщелачивание для окисления сульфида железа и гидрометаллургическую обработку для извлечения благородных металлов, отличающийся тем, что перед биовыщелачиванием проводят разделение измельченной огнеупорной сульфидной руды на мелкие фракции и крупную фракцию, осуществляют образование массы из крупной фракции, биовыщелачиванию подвергают полученную массу, а гидрометаллургической обработке для извлечения благородных металлов подвергают биовыщелоченную руду, проводят обработку мелких фракций для извлечения содержащихся в них благородных металлов. 2. Способ по п.1, отличающийся тем, что обработка мелких фракций включает отделение частиц сульфида железа, содержащих благородный металл, от мелких фракций, окисление частиц сульфида железа и гидрометаллургическую обработку окисленных частиц сульфида железа, содержащих благородный металл, для извлечения благородного металла. 3. Способ по п.1, отличающийся тем, что обработка мелких фракций включает отделение частиц сульфида железа, содержащих благородный металл, от мелких фракций, гидрометаллургическую обработку частиц сульфида железа для извлечения неогнеупорного благородного металла, окисление частиц железа и гидрометаллургическую обработку окисленных частиц сульфида железа для извлечения дополнительного количества благородного металла. 4. Способ по п.2, отличающийся тем, что после отделения частиц сульфида железа проводят аг C2 (54) СПОСІБ ВИДОБУВАННЯ БЛАГОРОДНИХ МЕТАЛІВ З ПОДРІБНЕНОЇ ВОГНЕСТІЙКОЇ СУЛЬФІДНОЇ РУДИ (ВАРІАНТИ) 40689 сульфидных минералов к массе, биоокислению подвергают руду в массе, содержащую концентрат огнеупорных сульфидных минералов, и ведут гидроме та ллур ги ческ ую о брабо тк у для из влечения бла горо дны х ме таллов из биоокисленной р уды . 13. Способ по п. 12, отличающийся тем, что гидрометаллургическая обработка включает выщелачивание массы выщелачивающим агентом, выбранным из группы, состоящей из цианида и тиомочевины. 14. Способ по п. 12, отличающийся тем, что в процессе проведения гидрометаллургической обработки биоокисленной руды, извлекают содержащиеся в ней благородные металлы, представляющие, по крайней мере, один металл, выбранный из группы, состоящей из золота, серебра и платины. 15. Способ по п. 12, отличающийся тем, что в процессе проведения гидрометаллургической обработки биоокисленной руды, извлекают содержащееся в ней золото. 16. Способ по п. 12, отличающийся тем, что измельченную руду разделяют на мелкие фракции и крупную фракцию методом, выбранным из группы, состоящей из гидравлической классификации и сухого гро хочения. 17. Способ извлечения благородных металлов из измельченной огнеупорной сульфидной руды, содержащей благородные металлы, включающий биоокисление и гидрометаллургическую обработку для извлечения благородных металлов, отличающийся тем, что перед биоокислением проводят разделение измельченной огнеупорной сульфидной руды на мелкие фракции и крупную фракцию, при этом мелкие фракции включают частицы глины, осуществляют образование массы из крупной фракции огнеупорной сульфидной руды, проводят удаление частиц глины и отделенных мелких фракций, ведут получение концентрата огнеупорных сульфидных минералов и хвостов из обедненных глиной мелких фракций, проводят гидрометаллургическую обработку частиц глины и хвостов для извлечения содержащихся в ни х благородных металлов, осуществляют добавление к массе концентрата огнеупорных сульфидных минералов, биоокислению подвергают руду в массе, содержащую концентрат огнеупорных сульфидных минералов, и гидрометаллургической обработке для извлечения благородных металлов подвергают биоокисленную руду. 18. Способ по п. 17, отличающийся тем, что гидрометаллургическая обработка биоокисленной руды включает вы щелачивание массы выщелачивающим агентом, выбранным из группы, состоящей из цианида и тиомочевины. 19. Способ по п. 17, отличающийся тем, что гидрометаллургическая обработка частиц глины и хвостов включает процесс цианидного выщелачивания в мельнице путем противоточной декантации или в присутствии углерода в п ульпе. 20. Способ по п. 17, отличающийся тем, что в процессе проведения гидрометаллургической обработки биоокисленной руды извлекают из нее, по крайней мере, один благородный металл, выбранный из группы, состоящей из золота, серебра и платины. 21. Способ по п. 17, отличающийся тем, что в процессе проведения гидрометаллургической обработки биоокисленной руды из нее извлекают золото. 22. Способ по п. 17, отличающийся тем, что измельченную руду разделяют на мелкие фракции и крупную фракцию методом, выбранным из группы, состоящей из гидравлической классификации и сухого гро хочения. 23. Способ по п. 17, отличающийся тем, что концентрат огнеупорных сульфидных минералов получают из обедненных глиной мелких фракций путем флотации. 24. Способ по п. 17, отличающийся тем, что концентрат огнеупорных сульфидных минералов получают из обедненных глиной мелких фракций путем гравитационного разделения. ______________________________ Настоящее изобретение относится к извлечению металлов из огнеупорных сульфидных и огнеупорных углеродсодержащих сульфидных руд. Золото является одним из самых редких металлов на земле. Золотосодержащие руды можно разделить на два типа: легкообогащае мые и огнеупорные. Легкообогащаемыми рудами являются такие, которые можно переработать простыми гравиметрическими способами или прямым цианированием. С другой стороны, огнеупорные руды не поддаются традиционной обработке цианированием. Такие руды часто являются огнеупорными из-за чрезмерного содержания в них сульфидов металлов (например, пирита) и/или органического углеродсодержащего ве щества. Большое количество огнеупорных руд состоит из руд, со держащих бла городные металлы, например, золото, включенное в части цы сульфида железа. Частицы суль фида железа состоят преимущественно из пирита и арсенопирита. Бла городные металлы обычно включены в сульфидный материал. Золото часто встречается, например, в виде вкрапленных субмикроскопических частиц внутри огнеупорного сульфи да: пирита или арсенопирита. Если золото остается включенным в сульфид да же после измельчения, тогда сульфи ды следует окислить, чтобы освободить заключенные в капсулу благородные металлы и сделать их податливыми к действию выщелачивающего агента (и ли выщелачивателя). В данной области хорошо известен ряд способов окисления сульфидных минералов, направленных на освобождение благородного металла. Одним известным способом окисления сульфидов металлов в р уде является способ с использованием бакте рий, например Thiobacillus ferrooxidans, Sulfolobus, разновидностей Acidianus и факультативно-термофильных бактерий. Упомянутые вы ше микроорганизмы окисляют частицы железа, вызывая растворение железа в виде иона 2 40689 трехвалентного железа и сульфида в виде сульфат-иона. Если обрабатываемая огнеупорная руда является углеродсодержащей сульфидной рудой, тогда могут стать необхо димыми дополнительные стадии способа, которые следуют за бактериальной предварительной обработкой, чтобы предотвратить предварительное "хищение" золотоцианидного комплекса или других комплексов выщелачивающего агента с благородным металлом посредством природного углеродсодержащего вещества при обработке выщелачивающим агентом. Как используется здесь, сульфидная руда или огнеупорная сульфидная руда охватывает также огнеупорные углеродсодержащие сульфидные руды. Известный способ биовыще лачивания углеродсодержащи х сульфидных руд представлен в патенте США № 4729788, опубликованном 8 марта 1988 г., который здесь включен для ссылки. В соответствии с представленным способом для окисления сульфидных составляющих р уды используют тер мофильные бакте рии, например, Sulfolobus и факультативно-термофильные бактерии. Затем подвергнутую био выщелачиванию руду обрабатывают целевым агентом для ингибирования склонности углеродсодержащего компонента руды к предварительному "хи щению". За тем из руды при использовании традиционного выщелачивающего агента цианида или тиомочевины экстрагируют бла городные металлы. Другой хорошо известный способ биовыщелачивания углеродсодержащи х сульфидных руд представлен в патенте США № 5127942, опубликованном 7 июля 1992 г., который здесь включен для ссылки. В соответствии с этим способом руду подвергают окислительному биовыще лачиванию, чтобы окислить сульфидный компонент руды и освободить благородный металл. Затем руду инокулируют бактериальной консорцией в присутствии питательных веществ, что бы ускорить рост бактериальной консорции, при этом бактериальная консорция характе ризуется способностью дезактивировать "хи щническую" склонность углеродсодержащего ве щества в р уде. Другими словами, бактериальная консорция функционирует как биологический целевой агент. После обработки бактериальной консорцией, способной к дезактивации углерода, поглощающего благородный металл, руду вы щелачивают соответствующим выщелачивающим агентом, что бы вызвать растворение благородного металла в руде. Однако при применении процессов биовыще лачивания в среде кучного выщела чивания существуют проблемы. Они включают проход питательных веществ, доступ воздуха и проход диоксида углерода для того, что бы сделать процесс более эффективным и, таким образом, более привлекательной выбранную обработку. Более того, для биоокисления время индукции, касающееся биоокислителей, циклы роста, жизнеспособность бактерий и т.п. являются важными вопросами, потому что переменные величины, например, доступность, размер частиц, осаждение, уплотнение и т.п. являются экономически необратимыми, сразу же после то го, как масса образована. В результате масса может быть изменена после того, как они образованы, за исключением лишь некоторых случаев. Руды, которые имеют высокое содержание глины и/или мелких фракций, вызывают в особенности много проблем, когда их обрабатывают способом кучного выщелачивания или способом кучного биоокисления. Причина состоит в том, что глина и/или мелкие фракции могут мигрировать в кучу и закупорить каналы для доступа воздуха и потока жидкости, что приводит к пудлингованию, образованию каналов; истощению запасов питательных веществ, диоксида углерода или кислорода; неоднородному распределению биоокислителя и т.п. В результате большие площади кучи могут быть выщелочены неэффективно. Это является общеизвестной проблемой при цианидном выщелачивании и приводит к процессам агломерации частиц цементом в цианидном выщелачивании при высоком значении рН и полимерами в биовыще лачивании при низком значении рН. Полимерные агломераты можно использовать также в средах с высоким значением рН, которые обычно используют для выщела чивания благородных металлов, последующего окислительного биовыще лачивания сульфи дов железа в руде. Биоокисление огнеупорных суль фидных руд является особенно чувствительным к блокированным перколяционным каналам, полученным посредством разрыхления глины и освобождения мелкозернистого материала, потому что бактериям для роста и биоокисления частиц сульфи да железа в руде необходимы большие количества воздуха или кислорода. Поток воздуха также представляет большую важность для рассеяния тепла, генерированного экзотермической реакцией биоокисления, потому что чрезмерное количество тепла может способствовать гибели бактерий в большой плохо вентилируемой массе. Руды с низким содержанием сульфи да или пирита или руды, содержащие материалы с высоким потреблением кислоты, например, карбонат кальция, могут также вызывать проблемы при обработке биоокислением. Причина этого состоит в том, что кислота, ге нерируемая этими рудами с низким содержанием пирита, является недостаточной для поддержания низкого значения рН, необхо димого для роста бактерий. Целью настоящего изобретения является обеспечение способа кучного биовыще лачивания описанного выше типа, в котором огнеупорную сульфидную руду делают более восприимчивой к биоокислению, вследствие чего обеспечивается усовершенствованное извлечение благородного металла, содержащегося в руде. В способе настоящего изобретения можно достигнуть этой цели посредством удаления глин и/или мелких фракций из огнеупорной сульфидной руды после ее измельчения до размера, подхо дящего для процесса кучного выщелачивания. Массу можно образовать не беспокоясь о воздухе и о том, что каналы для жидкого потока в массе могут закупориться. Кроме того, если отделенная глина и/или мелкодисперсный материал имеют доста точно высокое содержание благородного металла, их 3 40689 можно отдельно обработать, чтобы извлечь содержащийся в них благородный металл. Вышеприведенные и другие цели, особенности и преимущества ста нут очевидными для специалистов в данной области из последующего описания предпочтительных вариантов. Краткое описание рисун ков Фиг. 1 представляет схе матическое изображение карты технологического процесса в соответствии с предпочтительным вариантом настоящего изобретения; Фиг. 2 представляет график, иллюстрирующий процентное содержание железа, выщелоченного в те чение времени, для различных классов крупности руды; Фиг. 3 представляет график, иллюстрирующий процентное содержание железа, выщелоченного за день,в виде функции времени для различных классов крупности руды. Фиг. 4 представляет график, иллюстрирующий процентное содержание золота, извлеченного из пиритного концентрата, измельченного до -200 меш, в ви де функции процента его биоокисления; Фиг. 5 представляет график, иллюстрирующий изменение Eh слоя размером +1/4 дюйма (0,635 см) в виде функции времени; Фиг. 6 представляет график, иллюстрирующий изменение рН в виде функции времени для слоя руды размером +1/4 дюйма; и Фиг. 7 представляет график, иллюстрирующий изменение концентрации железа в потоке, выходящем из слоя руды размером +1/4 дюйма, в виде функции времени. Описание предпочтительных вариантов В соответствии со способом согласно настоящему варианту изобретения огнеупорную сульфидную руду можно сделать более восприимчивой к биоокислению в процессе кучного выщелачивания. Это осуществляют путем отделения глины и/или тонкодисперсных материалов от огнеупорной сульфидной руды после ее измельчения до размера, подхо дящего для кучного выщелачивания. В настоящем варианте способ удаления представляет гидравлическую классификацию по классам крупности. Однако специалисты в данной области легко поймут, что для отделения глины и/или тонкодисперсного материала от огнеупорной руды может быть использован любой другой метод. Специалистам в данной области известны, например, такие методы, как сухое грохоче ние и циклонная сортировка. При удалении тонкодисперсных материалов и глины из огнеупорной сульфидной руды поток воздуха и жидкости, проходящей через массу, совершенствуется. Это приведет к уменьшению количества времени, необхо димого для доста точного биоокисления частиц сульфида железа в руде, чтобы освободить благородный металл и сделать его более податливым к последующему выщелачиванию цианидом или тиомочевиной, предпочтительно цианидом. Кроме более быстрого биоокисления в хорошо вентилируемой массе, имеющей хо роший приток воздуха, становится более легко выполнимым изменение рН от кислого значения, равного от 1,0 до 2,0, что является наиболее под хо дящим для биоокисления, до основного значения рН, равного 10, или более необхо димым для цианидного выщела чивания, при этом без наблюдения за кучей и необходимости ее повторной укладки. Огнеупорную суль фидную р уду измельчают предпочтительно до максимального размера в диапазоне от приблизительно 1/4 до 1 дюйма (от 0,635 см до 2,54 см). Подхо дящие максимальные размеры частиц включают 1/4 дюйма (0,635 см), 3/8 дюйма (0,952 см), 1/2 дюйма (1,27 см) и 1 дюйм (2,54 см). Если руда будет удовлетворять любому из этих размеров частиц, она будет восприимчива к кучному выщелачиванию. Однако чем меньше размер частиц, тем больше площадь поверхности частиц сульфида в руде и, конечно, тем быстрее будут подвергаться биоокислению частицы сульфида. Указанное также приводит к повышенному извлечению благородных металлов. Однако следует учи тывать дополнительные затраты, связанные с измельчением руды до более маленького размера частиц. В та ком случае дополнительное количество извлеченного благородного металла может стать неудовлетворительным изза дополнительных затрат. Конечно, если тело огнеупорной сульфидной руды, подвергаемой обработке, сразу имеет размер, подхо дящий для кучного выщелачивания, дополнительное измельчение не требуется. Во время процесса измельчения естественно получают мелкие фракции. Размер мелких фракций и глин, удаляемых из измельченной руды, должен составлять от около 60 меш в качестве минимального верхнего предела до около -1/8 дюйма (0,317 см) в качестве максимального верхнего предела. После того, как глина и мелкие фракции отделены от массы руды, из руды образуют кучу. За тем кучу можно обработать стандартным способом биовыщелачивания, чтобы окислить частицы сульфида железа в руде и освободить включенный благородный металл, которым предпочтительно является золото. Так как основная часть глины и тонкодисперсного материала удале на, закупорка каналов для воздуха и жидкого потока, которая могла бы быть за счет этих материалов, уже больше не является предметом заботы, вследствие чего перколяционное выщелачивание руды улучшается. После биоокисления благородный металл, находящий ся в предварительно обработанной руде, можно экстрагировать при использовании общепринятого выщелачивающего агента, например цианида или тиомочевины, предпочтительно цианида. Однако специалисты в данной области, конечно, понимают, что,если огнеупорная сульфидная руда является огнеупорной также из-за углеродсодержащего ве щества, содержащегося в руде, перед выщелачиванием для уменьше ния "хи щнической" склонности углеродсодержащего вещества в р уде должны быть использованы дополнительные стадии обработки. Ряд таких способов хо рошо известен в данной области. Можно использовать, например, способы, применяемые в патенте США № 4729788 и патенте США № 5127942, на оба из которых здесь уже приводились ссылки. Способ обработки углеродсодержащих руд с использованием микроорганиз 4 40689 мов представлен также в патенте США № 5162105, опубл. 10 ноября 1992, на который приводится ссылка. Отделенный тонкодисперсный материал может содержать большие количества благородного металла. В самом деле, экономическое значение этого металла может быть достаточно высоким, чтобы оправдать дальнейшую обработку этих материалов для извлечения дополнительных количеств металла. В особо предпочти тельном варианте настоящего изобретения отделенный тонкодисперсный материал подвергают дальнейшей обработке для извлечения, по крайней мере, части количеств благородных металлов, со держащихся в нем. Для извлечения благородного металла из тонкодисперсного материала тонкодисперсный материал обрабатывают предпочтительно измельчением для удаления из глины и частиц песка частиц сульфида железа. Причина этого, как обсуждалось выше, состоит в том, что бла городные металлы, особенно золото, часто встречаются в виде вкрапленных микроскопических частиц в частицах cyль фида железа. Поэтому эти тонкие частицы сульфи да обычно содержат значительную долю от обще го количества благородного металла. Кроме того, поскольку относительно высокое процентное содержание благородного металла в руде связано с этой фракцией руды, она может быть экономично обработана измельчением. Как будет признано специалистами в этой области, для отделения частиц суль фида железа от остатка мелких фракций может быть использовано множество методов. Эти методы, только в качестве примера, включают гравитационное разделение и флотацию. По желанию части цы сульфи да железа можно перед флотацией подвергнуть дополнительному измельчению. Ме тодами гравитационного разделения, которые можно использовать, могут быть методы с применением качающи хся концентрационных столов, гидроциклонов и спиральных классификаторов. Концентрат сульфида железа, если он является огнеупорным, подвергают биовыще лачиванию бактериями в емкости или процессу измельчения для освобождения включенного благородного металла. Альтернативно сульфидный концентрат можно присоединить опять к массе, чтобы обеспечить более медленный процесс биоокисления кучи. Однако, так как эти частицы обычно больше и являются более гидрофобными, чем частицы глины, они имеют склонность к более легкому слипанию в куче в частицы большего размера и, вследствие этого, проблемы закупоренных перколяционных каналов уже не существует. Концентрат сульфида железа можно обработать также множеством других способов, хорошо известных в данной области, например обжигом, окислением под давлением и химическим окислением. Поскольку концентрация золота или других благородных металлов в этой фракции руды является относительно высокой, а ее общий объем мал, все из этих способов обогащения могут быть экономично использованы. Если концентрат сульфида железа является лишь частично огнеупорным, тогда его можно не посредственно выщелачивать выщела чивающим агентом, например цианидом, чтобы удалить неогнеупорное золото. Хвосты от процесса выщелачивания можно затем промыть веществом, не содержащим цианид, и добавить к массе для биоокисления, чтобы выделить оставшееся огнеупорное золото или другие благородные металлы. Тонкодисперсный материал, удаленный из огнеупорной сульфидной руды классификацией, который имеет также частицы сульфи да железа, удаленные из нее, может все же содержать экономически значимые количества золота или других благородных металлов. Кроме того, этот тонкодисперсный материал, вероятно, является менее огнеупорным, чем другой железосуль фидный материал, если классификация приводит к окислению. Следовательно, агломерация этого материала цементом или другими агломерационными вспомогательными средствами, которая может быть применена при высоком значении рН, может обеспечить хорошее извлечение, если осуществлять непосредственное выщела чивание цианидом. Тонкодисперсный материал может иметь содержание золота в случае высокосортной руды, достаточное для проведения процесса цианидного выщелачивания в мельнице, например противоточной декантацией или углеродом в пульпе. Наиболее предпочтительный вариант настоящего изобретения будет описан теперь со ссылкой на схему те хнологического процесса, представленного на фиг. 1. Как можно видеть из фиг. 1, огнеупорную сульфидную руду, содержащую благородный металл, измельчают предпочти тельно до планового максимального размера в диапазоне приблизительно от 1/4 дюйма до 1 дюйма (от 0,635 см до 2,54 см) на участке измельчения 10. Руду предпочти тельно измельчают до планового максимального размера части цы, равного 1/4 дюйма (0,635 см), 3/8 дюйма (0,952 см), 1/2 дюйма (1,27 см) или 3/4 дюйма (1,90 см). Конечно, если подвергаемая обработке огнеупорная сульфидная руда уже имеет размер, подхо дящий для кучного выщелачивания, тогда дополнительное измельчение не требуе тся. Как это представлено в настоящем варианте, благородным металлом, извлекаемым из руды, является обычно золото. Однако, как легко могут понять специалисты в данной области, способ в соответствии с настоящим изобретением в равной степени применим к извлечению других бла городных металлов, включая серебро и платину, из огнеупорных сульфидных руд. После то го, как золотосодержащую огнеупорную сульфидную р уду измельчили до соответствующего размера, мелкие фракции руды отделили от измельченной руды на участке разделения 12. Предпочтительно мелкие фракции отделяли с использованием метода гидравлической классификации или сухого грохоче ния. Для обеспечения получе ния хорошего поступ ления в массу воздуха и жидкого потока, тонкоизмельченные частицы размером менее, чем от около 10 до 30 меш (серия меш Тайлера) следует вы делить на участке разделения 12. Крупная фракция руды 14, которая представляет руду с частицами более, чем от около 10 5 40689 до 30 меш, будет обычно содержать приблизительно 50% золота или более относительно всей руды и включать от около 50 до 75% веса руды. Мелкие выделенные фракции руды 16 будут обычно содержать приблизительно от 30 до 50% золота и включать приблизительно от 25% до 50% от ве са исходной руды. Из-за значительного количества золота, обычно содержащего ся в мелких фракциях руды 16, мелкие фракции затем подвергают обработке для извлечения, по крайней мере, части благородных металлов, содержащихся в них. Указанное предпочтительно осуществляют путем получе ния концентрата огнеупорных пиритных минералов 20 из мелких фракций 16 в схеме обогащения пирита 22. Пиритный концентрат 20 будет обычно включать от около 5 до 10% от перво начального веса руды и от около 15 до 30% золота. Если руда содержит огнеупорные арсенопиритные минералы, тогда огнеупорный пиритный концентрат 20 будет содержать эти минералы. Поскольку, как правило, частицы в пиритном концентрате 20 больше по размеру и являются более гидрофобными, чем частицы глины, найденные в мелких фракциях 16, пиритный концентрат 20 можно соединить во время укладки кучи с крупной фракцией руды 14 без значительной задержки жидкости и потока воздуха вн утри кучи во вре мя биовыще лачивания. Это происхо дит потому, что частицы пирита в пиритном концентрате 20 имеют скорее склонность слипаться в крупной фракции руды в частицы большего размера, чем мигрировать через массу и вызывать блокирование каналов для жидкости. Пиритный концентрат 20 можно добавить также перед началом или после начала процесса биовыщелачивания в верхнюю часть массы. Бактериальное окисление пирита генерирует сульфат железа (ІІ) и серную кислоту по суммарной реакции, представленной уравнением (1). Эта суммарная реакция может быть разделана на две различные реакции, представленные уравнениями (2) и (3), где уравнение (2) представляет аэробную реакцию, катализируемую бактериальной активностью, и уравнение (3) представляет анаэробную реакцию, происхо дящую на поверхности сульфидного минерала. Уравнение (4) представляет подобную анаэробную реакцию, происхо дящую на поверхности арсенопиритных минералов. (1) FeS2 + 7/2О 2 + H2 O = FeSО4 + H2SO 4 (2) 14FeSО4 + 7H 2SО4 + 7/2О 2 = 7H 2O + 7Fe 2(SO4)3 (3) 7Fe2(SO4)3 + FeS 2 + 8H 2O = 15FeSO4 + 8H 2SO4 (4) 13Fe2(SO4)3 + 2Fe AsS + 16H2O = 20FeSO4 + + 2H3AsO4 + 13H2SO4. Выгода от добавления пиритного концентрата 20 к куче 18 состоит в том, что тонкоизмельченный пирит более легко окисляется, чем частицы пиритного минерала, найденные в крупной фракции руды 14; та ким образом, кислота, получен ная при окислении пиритного концентрата, может быть использована для более быстрого понижения рН руды в массе. Это особенно ценно, когда имеют дело с рудами, которые представляют материалы, потребляющие значительное количество кислоты, например карбонат кальция или другие карбонаты. Кроме того, при добавлении пиритного концентрата на верши ну кучи 18, ионы Fe(ІІІ), полученные во время биоокисления, будут мигрировать в нижнюю часть кучи, где рост бактерий может подавляться из-за токсинов, которые не могут быть своевременно вымыты в процессе биоокисления, или из-за недостатка кислорода. В результате биоокисление пиритных минералов в нижней части массы будет происхо дить, даже если в этой области не поддерживается рост бактерий. Еще одно преимущество в добавлении пиритного концентрата 20 к куче 18 состоит в том, что биоокисление происхо дит в течение длительного периода времени. На последних стадиях биоокисления большинство реакционноспособных сульфи дов будет уже окислено, что приведет к замедлению скорости биоокисления. Это замедление скорости биоокисления может привести к снижению содержания железа и к увеличению рН внутри кучи 18. До бавление химически активного сульфидного концентрата может привести к началу повторного активного процесса биоокисления, который может усилить непрямое химическое выщелачивание вкрапленных сульфидных минералов, благодаря высоким уровням трехвалентного железа, полученным в результате биоокисления сульфидного концентрата. Предпочти тельные способы получе ния пиритного концентрата 20 объяснены более подробно со ссылкой на схему обогащения пирита 22. После ук ладки массы 18 ее можно предварительно обработать с использованием стандартного процесса кучного биоокисления, чтобы окислить частицы сульфида железа в руде и освободить включенный благородный металл. И вследствие того, что большая часть глины и тонкодисперсных материалов удале на, закупорка каналов для воздуха и жидкого потока посредством этих материалов значительно снижается, что приводит к улучшенному перколяционному выщелачиванию руды. Если во время процесса биоокисления раствор от биовыщелачивания рециркулируют, скорость биоокисления может быть усовершенствована путем использования способа управления раствором, представленного в заявке на патент США № 08/ 329002, названной "Способ усовершенствования скорости кучного биоокисления частиц огнеупорной сульфидной руды, подвергаемой биоокислению с использованием рециркулированного раствора от биовыщелачивания", которая подана 25 октября 1994 г. William J. Kohr, Chris Johansson, John Shield и Vandy Shrader, на описание которой здесь приводится ссылка. При обращении опять к фигуре 1 теперь будет описана схе ма обогащения пирита 22. В схеме обогащения пирита 22 проиллюстрированы три способа получе ния пиритного концентрата. Эти способы могут быть использованы в сочетании или альтернативно. Мелкие фракции 16 будут обычно содержать очень тонкодисперсные частицы глины, размер которых обычно составляет менее чем от 5 до 20 µм; части цы песка; и части цы огнеупорного сульфи да, что делает их в особенности вредными для процессов кучного биовыще лачивания, по 6 40689 тому что они имеют склонность мигрировать через массу и за купоривать каналы для жидкости, когда они набухают в результате поглощения воды. Поэтому частицы глины предпочтительно удаляют из мелких фракций 16 для того, чтобы можно было получи ть концентрат из частиц огнеупорного сульфи да, который можно безопасно добавить к куче 18 при минимальной закупорке каналов для жидкости в массе. Таким образом, как проиллюстрировано на фиг. 1, первая стадия в каждом из предпочти тельных способов получе ния пиритного концентрата 20 представляет удаление частиц из мелких фракций с использованием системы удаления глины 24, которой предпочтительно является гидроциклон или отстойник. Однако, конечно, если руда представляет руду с низким содержанием глины, эту ста дию можно не включать. Исходная точка для частиц с максимальным размером, удаляемых в системе удаления глины 24, будет зависеть от распределения крупности частиц глины внутри мелких фракций 16. Если исходная точка для системы удаления глины расположена менее, чем при около 10 µм, предпочтительным способом разделения является отстойник, потому что при использовании гидроциклонов нельзя осуществить эффективное разделение частиц между частицами крупностью менее, чем около 10 µм. В руде с высоким содержанием глины глинистый материал 26, отделенный от мелких фракций 16, будет обычно включать около 10% от первоначального веса руды и от около 5 до 10% золота. Кроме того, из-за низкой огнеупорности глинистый материал 26 можно обработать дальше, чтобы извлечь золото, которое он содержит, с использованием традиционного процесса цианидного выщелачивания в мельнице, например, противоточной декантации или углерода в пульпе. Однако перед обработкой глинистого материала 26 в одном из этих традиционных способов цианидного выщелачивания, плотность пульпы глинисто го материала следует увеличивать при использовании сгусти теля 28 до тех пор, пока будет достигнута плотность пульпы от около 30% до 40%. После того, как из мелких фракций 16 глина удалена, выделяют также частицы огнеупорного пирита для образования огнеупорного пиритного концентрата 20, который, как объяснялось выше, можно добавить к массе 18. Частицы огнеупорного пирита выделяют предпочтительно из обедненных гли ной мелких фракций 30 с использованием метода фло тации или гра ви та ционного раз деления. Теперь будут описаны три предпочтительных метода отделения частиц огнеупорного сульфи да от обедненных глиной мелких фракций 30. Первый метод включает тонкое измельчение обедненных гли ной мелких фракций до тех пор, пока будет достигнута крупность частиц менее чем -200 меш. Указанное предпочти тельно осуществляют в ша ровой мельнице 34. Затем огнеупорные пиритные материалы удаляют из материала 30 с использованием флотационной ячейки 36 с ксантогенатным коллектором. Флотированный пиритный материал из флотационной ячейки 36 образует пи ритный концентрат 20. Второй метод получе ния пиритного концентрата 20 из материала 30 включает разделение материала 30 на две фракции с использованием гидроциклона 38: первую, включающую материал 40 с размером -200 меш, и вто рую, вк лючающую крупные частицы песка с размером более, чем около 200 меш и более тяжелые частицы пирита. Ма териал, размер которого составляет менее, чем 200 меш, обрабатывают затем во флотационной ячейке с ксантогенатным коллектором 36 для удаления огнеупорных сульфи дов. Затем фло тированные огнеупорные сульфи ды, крупные частицы песка и более тяжелые части цы пирита соединяют для образования пиритного концентрата 20. Этот способ отличается от первого способа обогащения пирита тем, что вместо измельчения всего материала 30 до размера менее, чем -200 меш, частицы песка размером более, чем 200 меш, и более тяжелые пиритные минералы в материале 30, просто отделяют от материала 30 и затем добавляют к флотированному пириту из материала 40 размером -200 меш. Третий метод получе ния пиритного концентрата 20 из обедненных глиной мелких фракций 30 включает использование гравитационного разделения, например, с применением спирального классификатора или качающегося концентрационного сто ла, чтобы удалить более тяжелые сульфидные минералы из остатка материала 30. Хвостовой материал 32, который остается после фракции огнеупорного сульфи да, удаляют из обедненных глиной мелких фракций 30, включает приблизительно от 20 до 30% от начального веса руды и от около 5 до 10% золота, приблизительно 85% которого извлекают традиционным способом цианидного выщелачивания, например противоточной декантацией или углеродом пульпы. Таким образом, хвостовой материал 32 не является очень огнеупорным и может быть обработан глинистым материалом 26 в традиционном способе цианидного выщелачивания, чтобы повысить общее извлечение в способе. После биоокисления кучи 18 благородный металл в предва рительно обработанной руде можно экстрагировать с использованием традиционных выщелачивающи х аген тов, например цианида или тиомочевины, предпочтительно цианида. Однако, конечно, как будет признано специалистами в данной области, если огнеупорная сульфидная руда является огнеупорной также изза углеродсодержащего ве щества, содержащего ся в руде, для уменьшения "хищнической" склонности углеродсодержащего ве щества руды, перед выщелачиванием, как объяснялось выше, могут быть использованы дополнительные стадии обработки. Пример 1. Пробу из 16 кг огнеупорной сульфидной руды, содержащей приблизительно 0,04 унций золота/тонну и 3,5% сульфидной серы измельчили до -1/4 дюйма (-0,635 см). Затем пробу разделили гидравлической классификацией на фракции материала крупностью от +1/8 до -1/4 дюйма (от +0,317 см до -0,635 см), от +30 меш до -1/8 дюйма (от +30 меш до -0,317 см) и -30 меш. Материал крупностью -30 меш затем выделили в пиритную фракцию, песковую фракцию и фракцию глины путем гравитационного разделения. Песковую фрак 7 40689 цию затем обработали тонким измельчением в шаровой мельнице в те чение около одного часа. Затем этот материал флотировали ксантогенатом, используемым в качестве коллектора. После этого каждую фракцию сушили, взвешивали и анализировали на содержание золота. Ма териал размером от +1/8 до -1/4 дюйма (от +0,317 см до -0,635 см) представлял 51% веса и 18% золота при его содержании 0,48 ppm (част.на миллион). Материал размером от +30 меш до -1/8 дюйма (от +30 меш до -0,317 см) представлял 28% от ве са и 32% золота при его содержании 1,47 ррm (част.на миллион). Общее содержание пирита, который включал как пирит, отделенный гравитационным разделением, так и пиритный концентрат от флотации песка, представлял 4,7% веса и 35% золота при его содержании 9,8 ррm (част.на миллион). Оставшиеся хвосты фло тации песка и глинистый материал представляли 16% веса и 14,6% золота при его содержании около 1,2 ррm (част.на миллион). Ма териал размером от +1/8 до -1/4 дюйма (от +0,317 см до -0,635 см) и материал размером от +30 меш до -1/8 дюйма (от +3 меш до -0,317 см) соединили в соответствии с их весовым процентным содержанием. Установили рН смешанного материала до значения, равного 2, посредством 10% серной кислоты при расходе 30 мл/кг. Эту смесь затем влили в массу р уды и аэрировали со дна, по крайней мере, 15 л воздуха/мин/м 2, и на вершину со скоростью около 15 мл/час добавили жидкие разбавленные основные растворы (NН4)2SO4, 0,04 г/л МgSO 4·7Н2O при концентрации 0,04 г/л и КН2РО4. при концентрации 0,004 г/л. На вершину кучи добавили бактерии Thiobacillus ferrooxidans и смыли массу с по мощью жидкого потока. Эта процедура обеспечила хорошее поступление потока воздуха и потока жидкости, а также миграцию бактерий сквозь массу. Через месяц поток, вытекающий из массы, показал хорошее биовыще лачивание железа, приблизительно 0,1% в день. Пример 2. Вторую пробу р уды с то го же самого месторождения, что в примере 1, измельчили до размера -3/8 дюйма (+0,952 см). Смешали четыре 23 кг порции этой пробы и подвергли их гидравлической классификации на фракции размером +1/4 дюйма (+0,635 см), от +1/8 до -1/4 дюйма (от +0,317 см до -0,635 см), от +10 меш до -1/8 дюйма (до -0,317 см), от +16 меш до -10 меш, от +30 до -16 меш, от +60 до -30 меш и -60 меш. Фракции от +60 до -30 меш и фракцию с размером -60 меш использовали для оценки количества гравитационных разделений, необходимых для получе ния пиритной фракции, песковой фракции и фракции глины. Массы каждого класса крупности в сухом состоянии использовали для вычисления весового процентного содержания класса крупности. Каждый класс крупности анализировали также на количество золота, железа и экстракцию золота посредством традиционного цианидного выщелачивания (см. таблицу). Пять классов крупности размером более 30 меш поместили в отдельные массы для биоокисления. Добавили бактерии и питательные вещества, как в примере 1, и со дна или вершины массы продули воздух. Ход биоокисления контролировали путем измерения количества железа, выщелоченного из руды, при использовании атомного абсорбционного анализа питательного раствора, проходящего че рез массу. Приблизительное общее количество железа в каждом классе крупности р уды вычислили, исходя из массы класса крупности и анализа железа характерной пробы руды. Процент выщело ченного железа и средний процент железа, выщелоченного в течение дня, изображены соответственно на фиг. 2 и 3 в виде функции времени для всех пяти классов крупности. После нескольких месяцев биоокисления из каждой кучи извлекли пробы и записали процент выщелоченного железа. Затем частично биоокисленную руду выщелочили цианидом тем же самым способом, которым выщело чили исходные неокисленные пробы. В таблице сравнили извлечение золота из неокисленной пробы и биоокисленной пробы. Процент биоокисления для каждого класса крупности представлен в таблице в круглых скобках. Из этих данных можно видеть, что меньшие классы крупности подвергались биоокислению с более высокой скоростью. После биоокисления во всех классах крупности также наблюдалось увеличение извлечения золота. Классы крупности размером от +60 до -30 меш и -60 меш также анализировали на извлечение золота. Хвосты обогащения песка с качающего ся концентрационного стола, используемого для выделения огнеупорного пирита из фракции от +60 до -30 меш, имели, безусловно, низкое содержание золота, но золото подвергалось извлечению цианидом без биоокисления (75%). Очень мелкий песок и глина из фракции -60 меш имели более высокое содержание золота и более высокое его извлечение (86%). Это указывало на то, что дальнейшее окисление очень мелкого песка и глины не являлось необхо димым. Удаление мелких классов крупности (т.е. классов крупности, имеющих ве личину частиц менее 30 меш), включающих фракцию глины, обеспечило превосходный поток воздуха во все массы. Массы, образованные из всей руды, или всей руды при агломерации, часто становились закупоренными, что препятствовало потоку воздуха. Таким образом, при отделении мелких фракций и глин можно образовать массы большого размера без использования частиц большой крупности (т.е. 3/4 дюйма (1.905 см) или больше) для достижения хо рошего потока воздуха. Пиритные фракции размером -30 и -60 меш имели высокое содержание золота и были упорными для цианидного выщелачивания. Эти пиритные фракции соединили и затем измельчили в шаровой мельнице до размера -200 меш. Пиритный концентрат размером -200 меш использовали в экспериментах, в которых применяли качающуюся колбу для определения количества извлеченного золота в виде функции процента биоокисления (смотри фиг. 4). При проведении этих опытов 75 мл цианидного раствора с содержанием цианида 500 ppm (част. на миллион) добавили к 30 г пиритного концентрата. Затем руду и раствор, перед испытанием цианидного раство ра для определения количества извлеченного золота, вращали со ско 8 40689 ростью 10 оборотов в минуту в те чение 96 часов. Часть пирита от гравитационного разделения мелких фракций затем обрабатывали путем измельчения до -200 меш и флотировали ксантогенатом для образования концентрата с содержанием пирита выше 50%. Пробу этого концентрата весом 500 г затем смешали с 500 мл раствора, содержащего железоокисляющие бактерии при концентрации более,чем 108 клеток на мл и 3000 ppm (част. на миллион) сульфата железа (III). Через 1 час 500 г пробу пиритного концентрата, суспендированного в 500 мл раствора, содержащего бактерии и трехвалентное железо, влили непосредственно на вершину массы, содержащей около 15 кг руды. Указанное осуществили после того, как биоокисление кучи руды продолжалось в течение 300 дней. Черная жидкость быстро прошла вниз через кучу, при этом большая часть пиритного концентрата удер жалась массой. Незначительное количество пиритного концентрата, которое прошло через массу, влили обратно на вершину массы и удержали массой при втором пропускании. Появивший ся пирит равномерно распределился по всей массе и не препятствовал потоку воз духа. Жидкость с рН 1,8 подали по каплям на вершину массы, так как это делали на протяжении всего опыта. Скорость потока составила около 200 мл в день. Жидкость, собранная через 3 дня, имела понижение величины Eh от 650 мВ до 560 мВ. pН остался равным около 1,8. Концентрация железа в жидкости была равна 2800 ppm (част. на миллион), т.е. она была чуть ниже концентрации железа в растворе, содержащем бактерии. Через два дня после добавления к массе пиритного концентрата концентрация железа в выходящем растворе увеличилась до 4000 ppm (част. на миллион) и рН упал до 1,6, что указывало на то, что началось биоокисление пирита. Фиг. 5, 6 и 7 иллюстрируют соответственно изменение со временем величин Eh, рН и концентрации железа в потоке, выходящем из массы. Хо тя изобретение было описано со ссылкой на предпочтительные варианты и конкретные примеры, специалистам в данной области понятно, что возможны многие модификации и переделки изобретения без отклонения от области и сущности изобретения, которая в дальнейшем представлена в формуле изобретения. Например, хо тя способы в соответствии с настоящим изобретением описаны с точки зрения извлечения золота из огнеупорных сульфидных или огнеупорных углеродсодержащих сульфидных руд, эти способы в равной степени применимы к другим благородным металлам, найденным в этих р удах, например к серебру и платине. Анализ классов крупности руды Размер Вес.% +1/4 Гравитац. разделение, вес.% Аu, част. на млн. Fe, % % извлеч. Au % извлеч. с применением биоокисления 20.9 0.57 2.4 24.3 50.6 (15) 1/8-1/4 32.3 0.78 2.6 38.8 62.7 (2,4) 10-1/8 4.89 0.525 3.8 47.3 76.1 (40) 16-10 8.49 1.22 3.8 44.3 74.7 (46) 30-16 9.36 1.92 5.8 37.3 84.4 (53) 60-30 6.65 пирит 1.6% песок 5.02% 13.56 0.43 47.1 75.3 -60 17.3 пирит 2.68% глина 14.62% 7.81 1.48 69.9 86 5 Примечание. Au(ppm) = концентрация золота в классе крупности. Fe% = концентрация железа в классе крупности, вы раженная в вес. процентах. % извлеч. Au = процент золота, извлеченного из класса крупности посредством осуществления традиционного цианидного вы щелачивания без первоначального биоокисления руды. % извлеч. золота = процент золота, извлеченного при биоокислении цианидным выщела чиванием после биоокисления. Процент биоокисления. Процент биоокисления для каждой пробы представлен в круглых скобках. 9 40689 Фиг. 1 Фиг. 2 10 40689 Фиг. 3 Фиг. 4 Фиг. 5 11 40689 Фиг. 6 Фиг. 7 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 12
