Устаткування для намагнічування подрібненої руди перед електромагнітною сепарацією

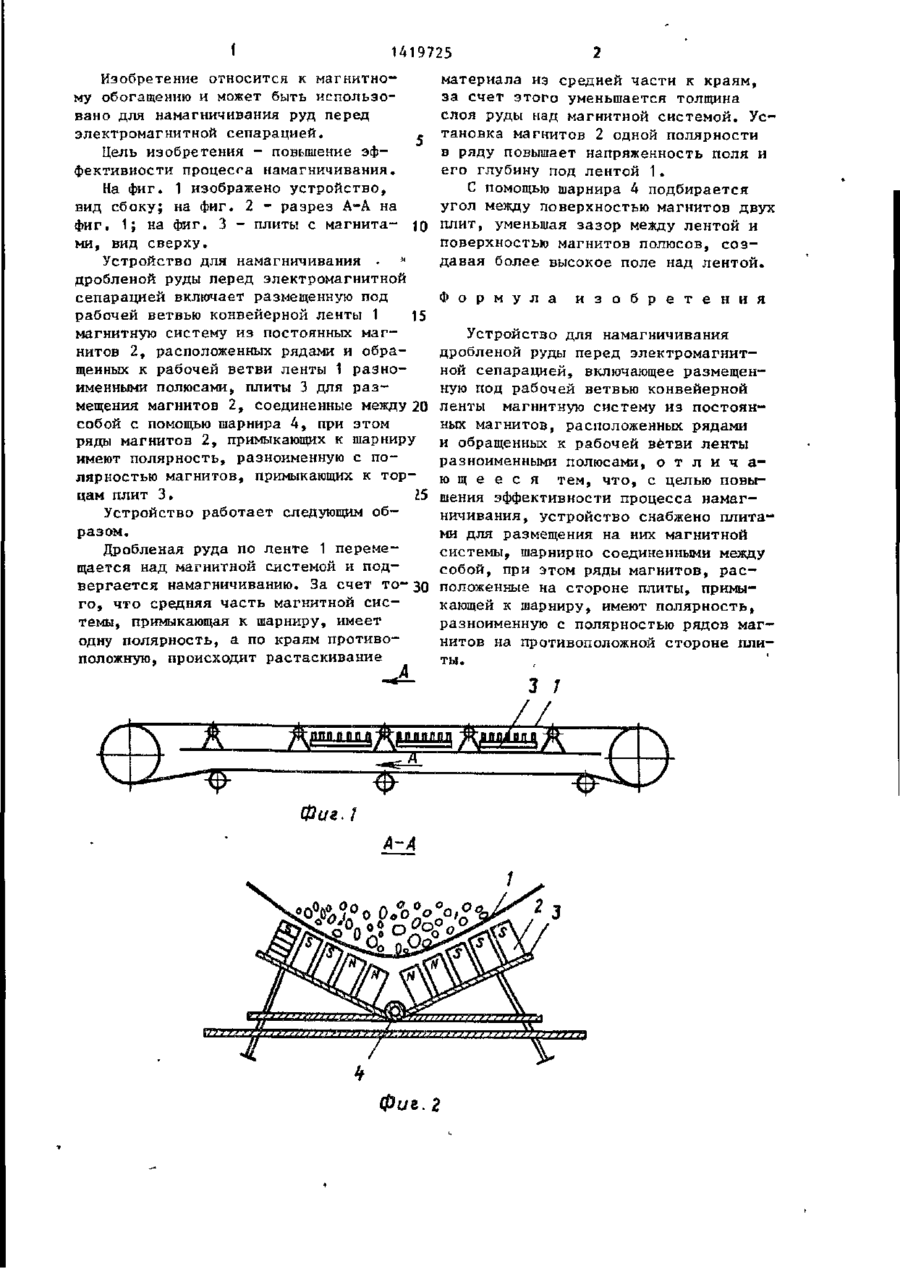

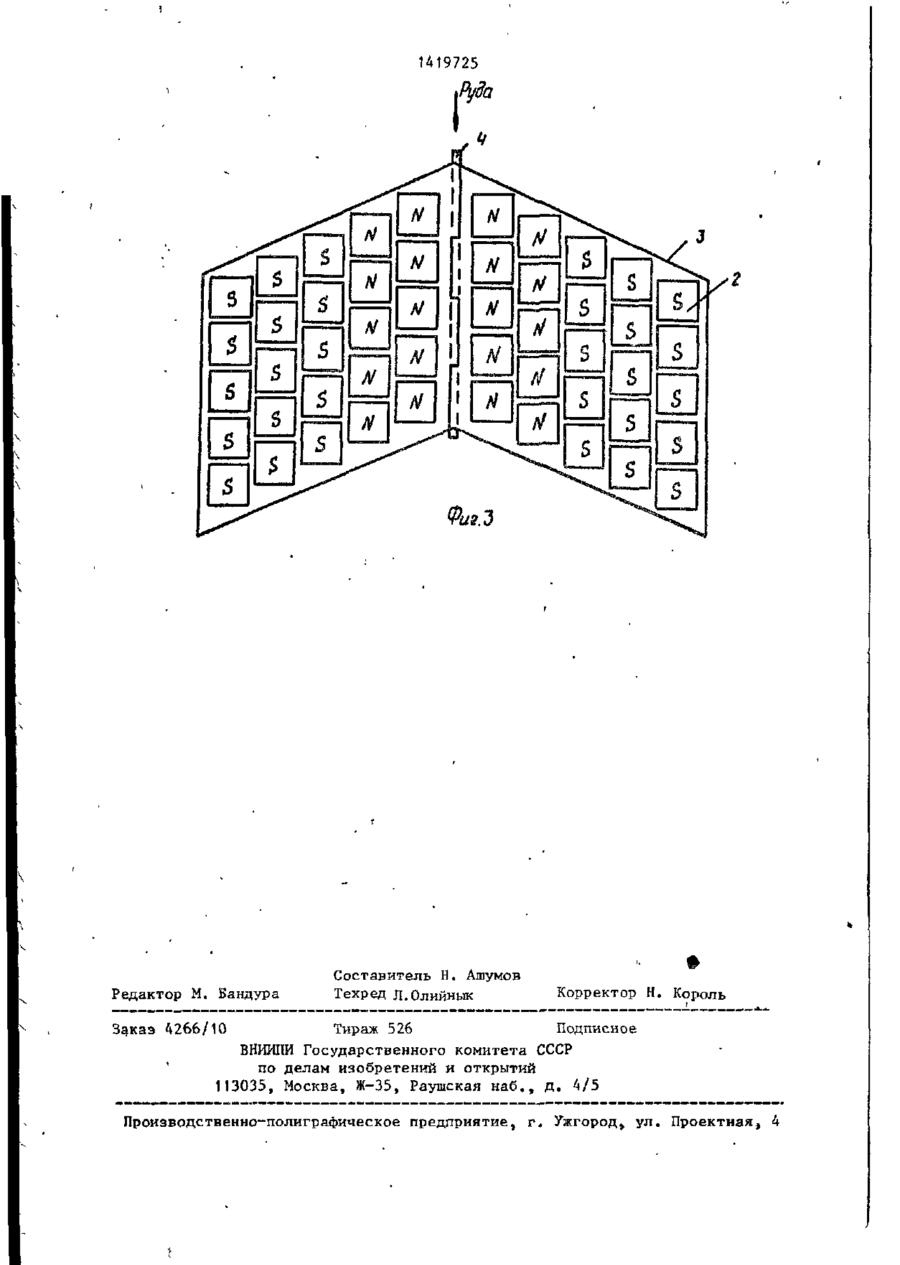

Изобретение относится к магнит ному обогащению и может быть использовано для намагничивания руд перед электромагнитной сепарацией. Цель изобретения - повышение эффективности процесса намагничивания. Устройство включает конвейерную ленту и магнитную систему из постоянньк магнитов^ размещенную на плитах. Магниты расположены на плите рядами и обращены к рабочей ветви разноименными полюсами. Плиты соединены между собой шарнирно. Ряды магнитов около шарнира и ряды магнитов на противоположной стороне плиты имеют разноименную полярность. Руда перемещается по ленте над магнитной системой. Материал перемещается от шарниров к краям плиты. Уменьшается толщина слоя руды над магнитной системой. Шарнир позволяет изменять угол между поверхностью двух плит. 3 ил. I© со ел I> t 1419725 Изобретение относится к магнитноматериала из средней части к краям, му обогащению и может быть использоза счет этого уменьшается толщина вано для намагничивания руд перед слоя руды над магнитной системой. Усэлектромагнитной сепарацией. тановка магнитов 2 одной полярности Цель изобретения - повышение эфв ряду повышает напряженность поля и фективности процесга намагничивания. его глубину под лентой 1. На фиг. 1 изображено устройство, С помощью шарнира 4 подбирается вид сбоку; на фиг. 2 - разрез А-А на угол между поверхностью магнитов двух фиг. 1; на фиг. 3 - плиты с магнита- 10 плит, уменьшая зазор между лентой и ми, вид сверху. поверхностью магнитов полюсов, сози Устройство для намагничивания давая более высокое поле над лентой. дробленой руды перед электромагнитной сепарацией включает размещенную под Ф о р м у л а и з о б р е т е н и я рабочей ветвью конвейерной ленты 1 15 магнитную систему из постоянных магУстройство для намагничивания нитов 2, расположенных рядами и обрадробленой руды перед электромагнитщенных к рабочей ветви ленты 1 разноной сепарацией, включающее размещенименными полюсами, плиты 3 для разную под рабочей ветвью конвейерной мещения магнитов 2, соединенные между 20 ленты магнитную систему из постоянсобой с помощью шарнира 4, при этом ных магнитов, расположенных рядами ряды магнитов 2, примыкающих к шарниру н обращенных к рабочей ветви ленты имеют полярность, разноименную с поразноименными полюсами, о т л и ч алярностью магнитов, примыкающих к торю щ е е с я тем, что, с целью повыцам плит 3. 15 шения эффективности процесса намагУстройство работает следующим обничивания, устройство снабжено плитаразом. ми для размещения на них магнитной Дробленая руда по ленте 1 перемесистемы, шарнирно соединенными между щается над магнитной системой и подсобой, при этом ряды магнитов, расвергается намагничиванию. За счет то-30 положенные на стороне плиты, примыго, что средняя часть магнитной сискающеи к шарниру, имеют полярность, темы, примыкающая к шарниру, имеет разноименную с полярностью рядов магодну полярность, а по краям противонитов на противоположной стороне плиположную, происходит растаскивание ты. Фиг.1 А-А Фиг.2 Редактор М. Бандура Составитель Н. Ашумов Техред Л.Олийнык Корректор Н. Король Заказ 4266/10 Тираж 526 Подписное ВНИИІІИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
