Потужний прес з матрицею для прийняття об`єктів пресування і установка для ущільнення об`єктів пресування з радіоактивними матеріалами, яка містить потужний прес

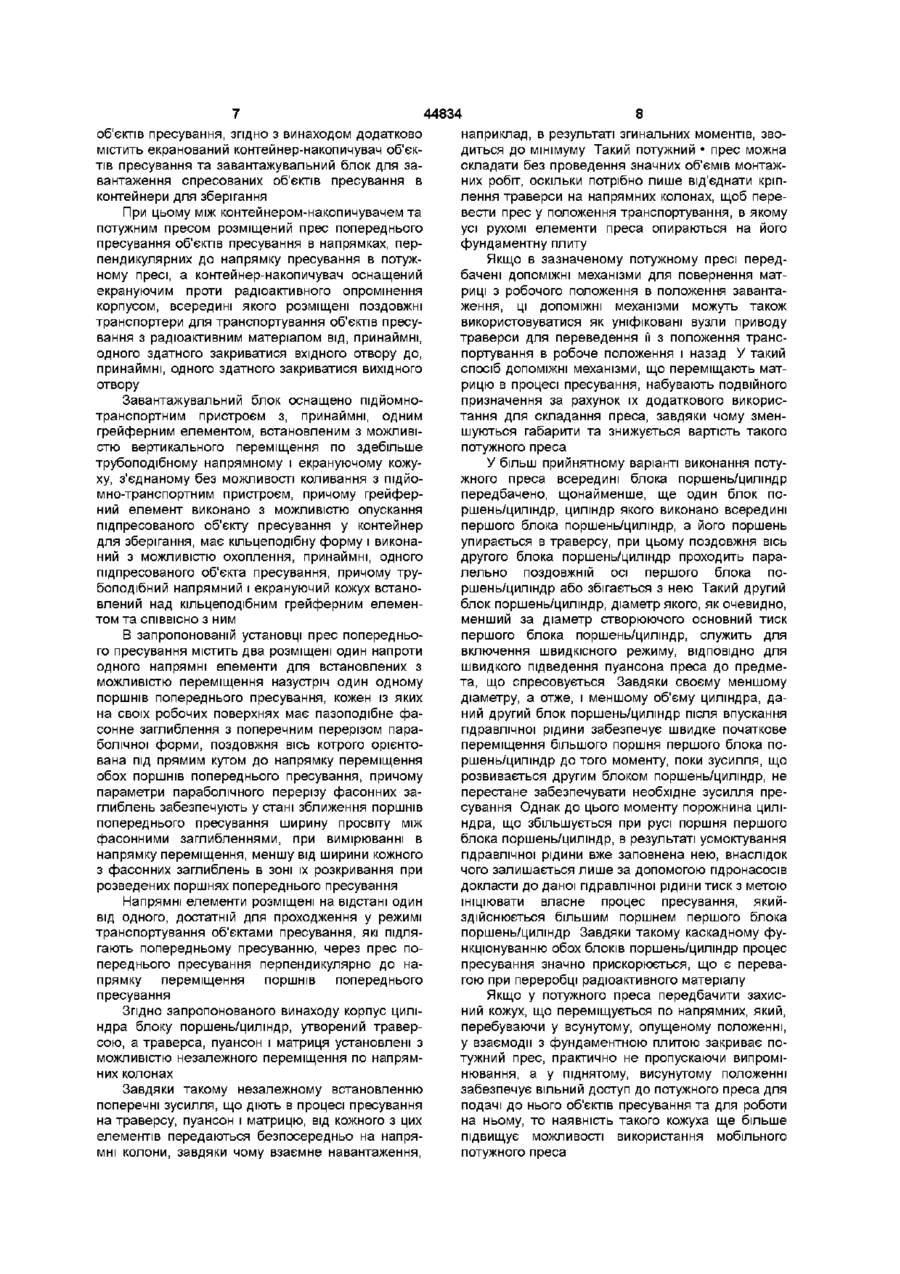

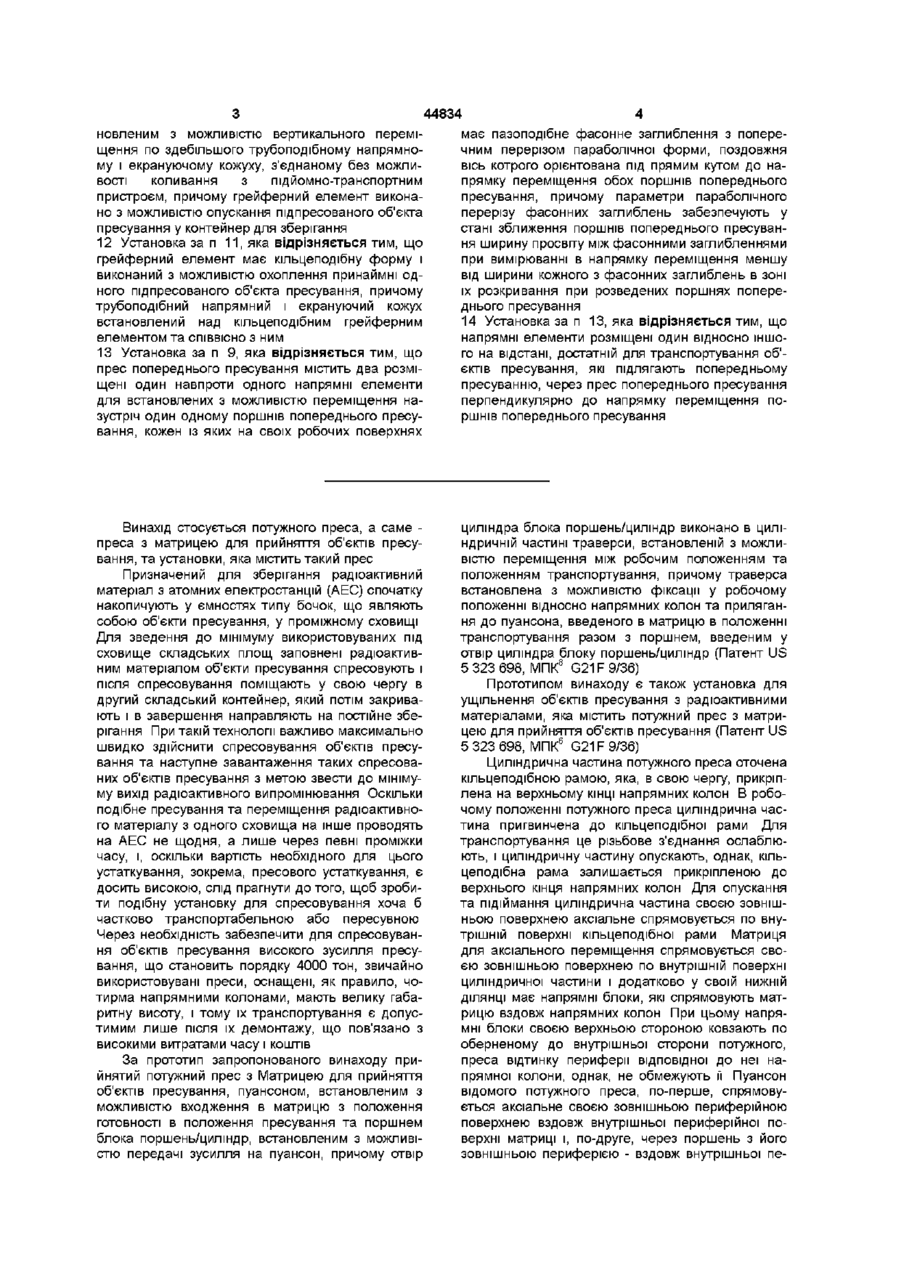

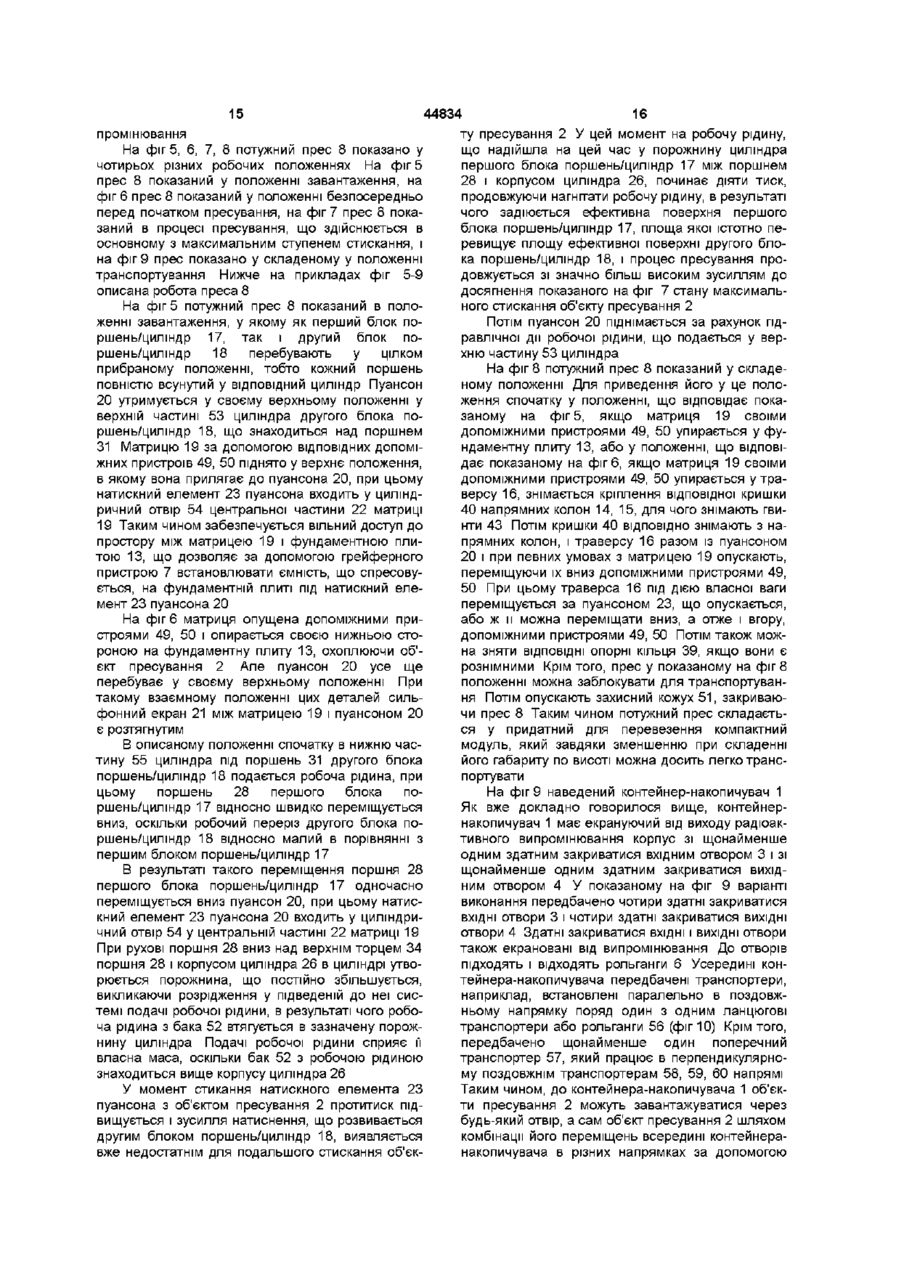

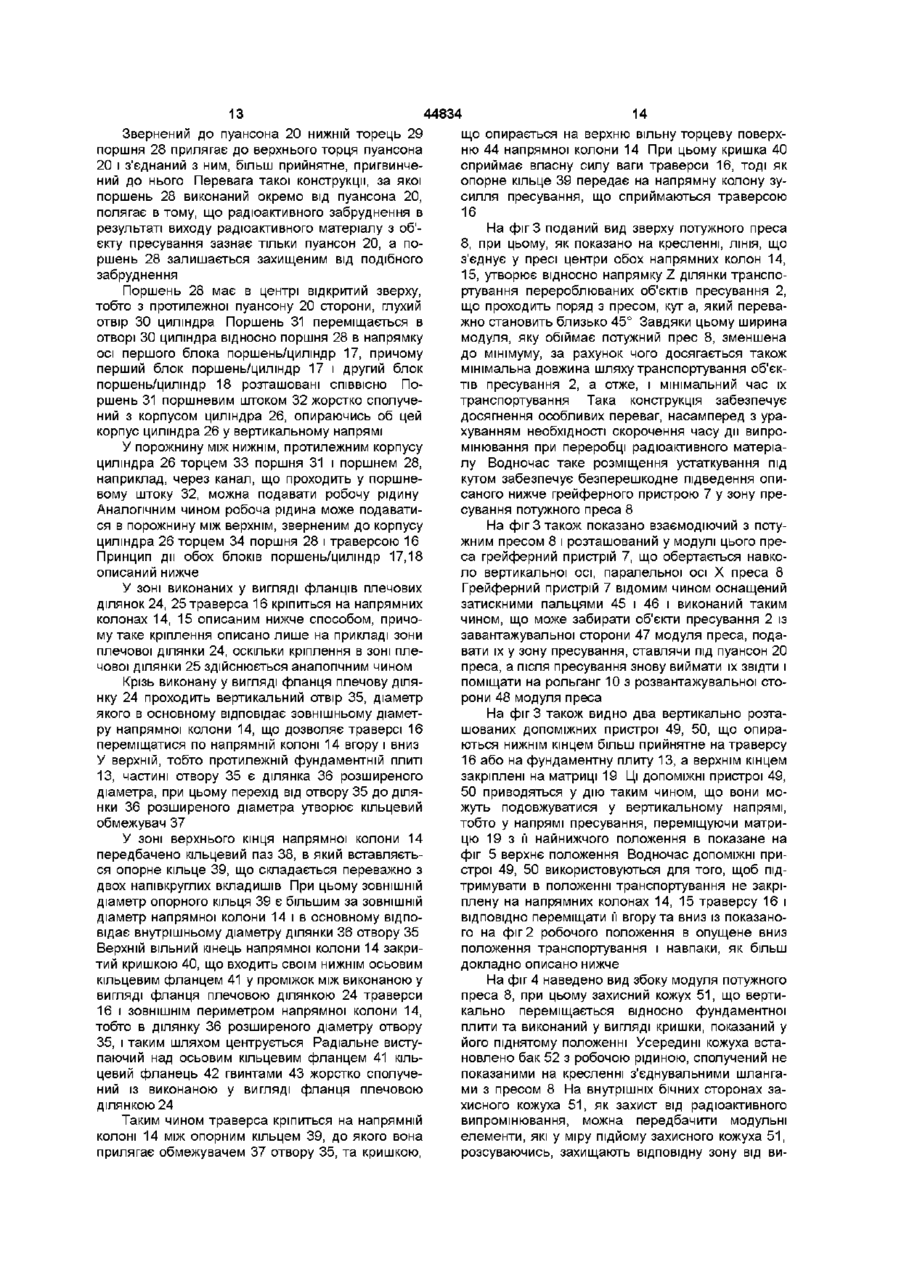

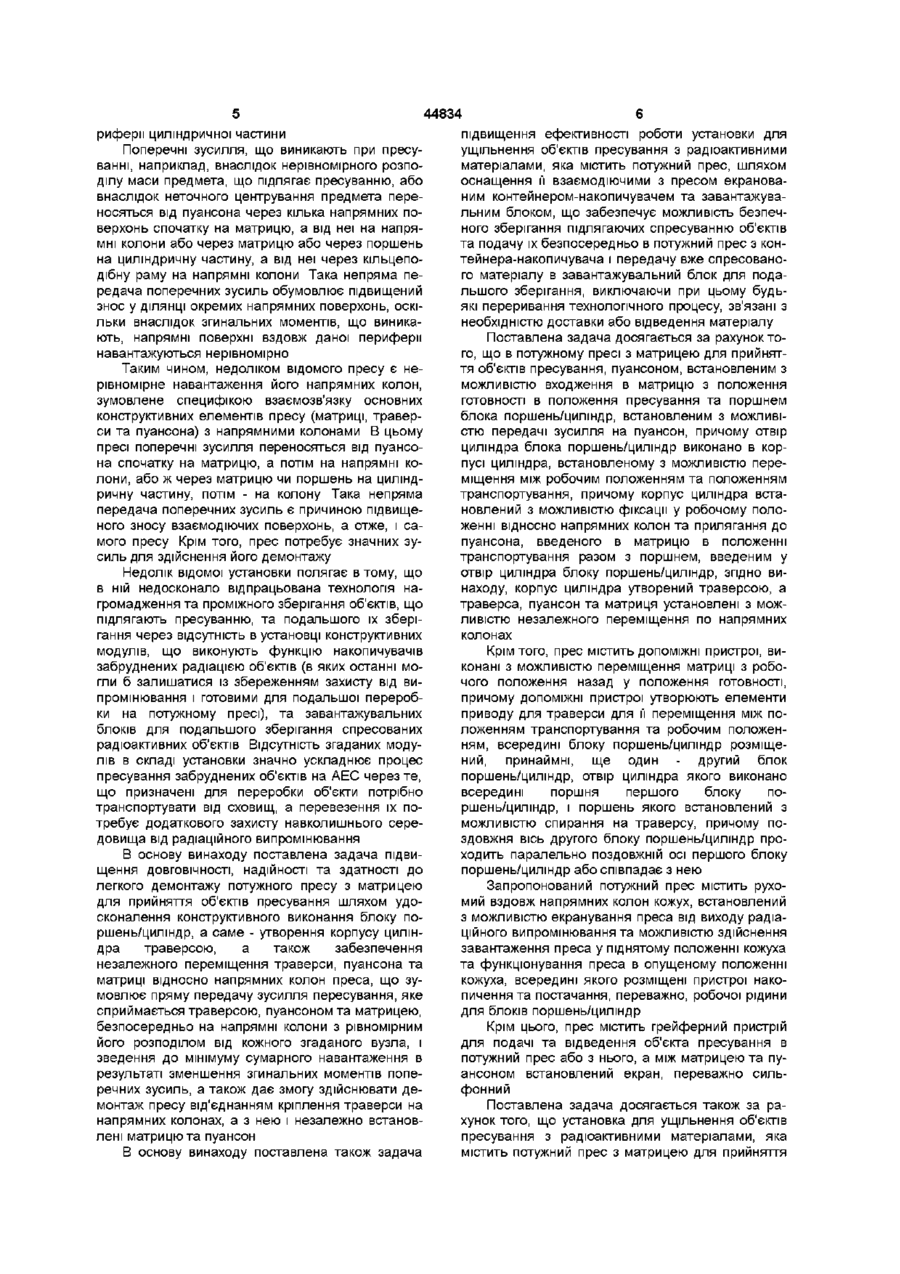

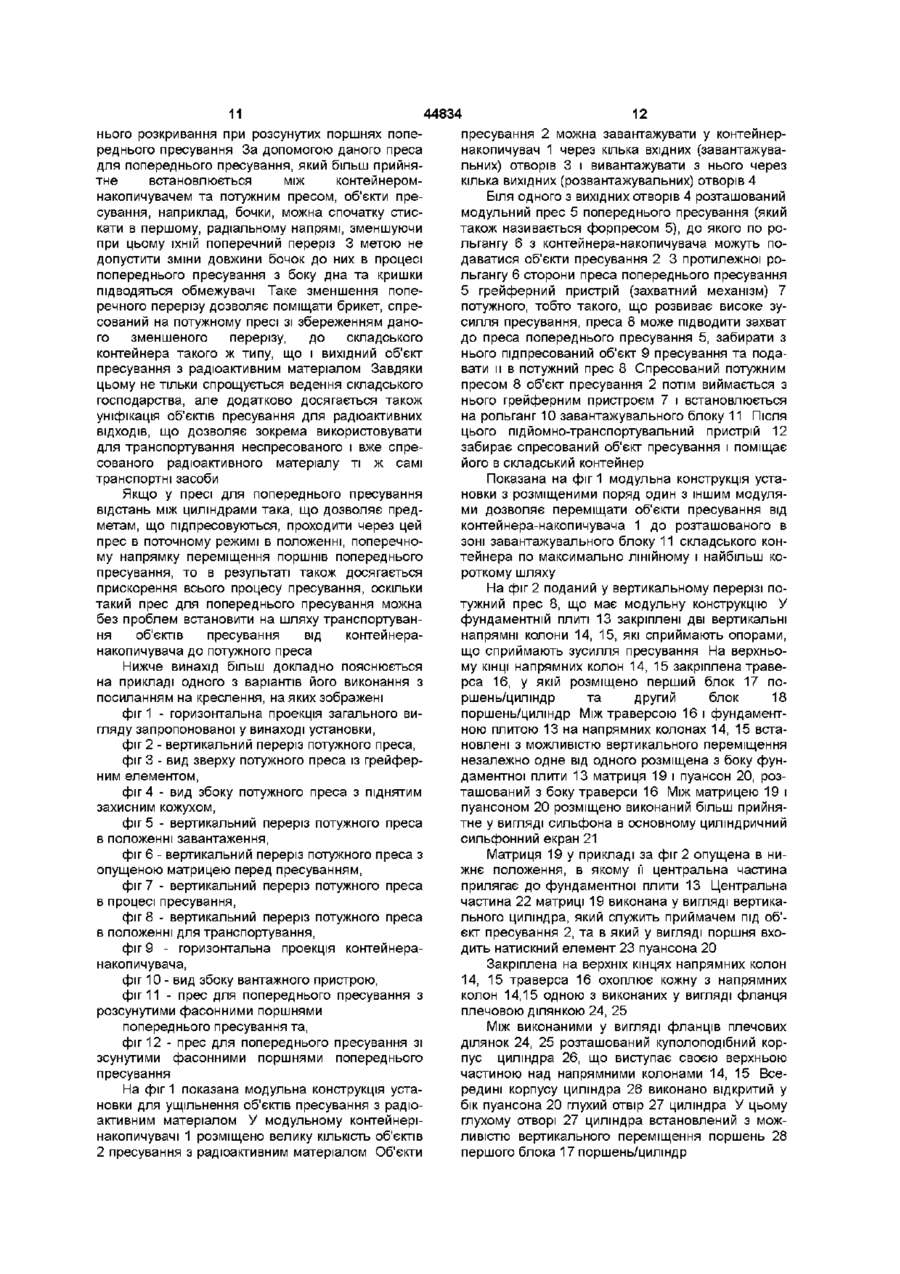

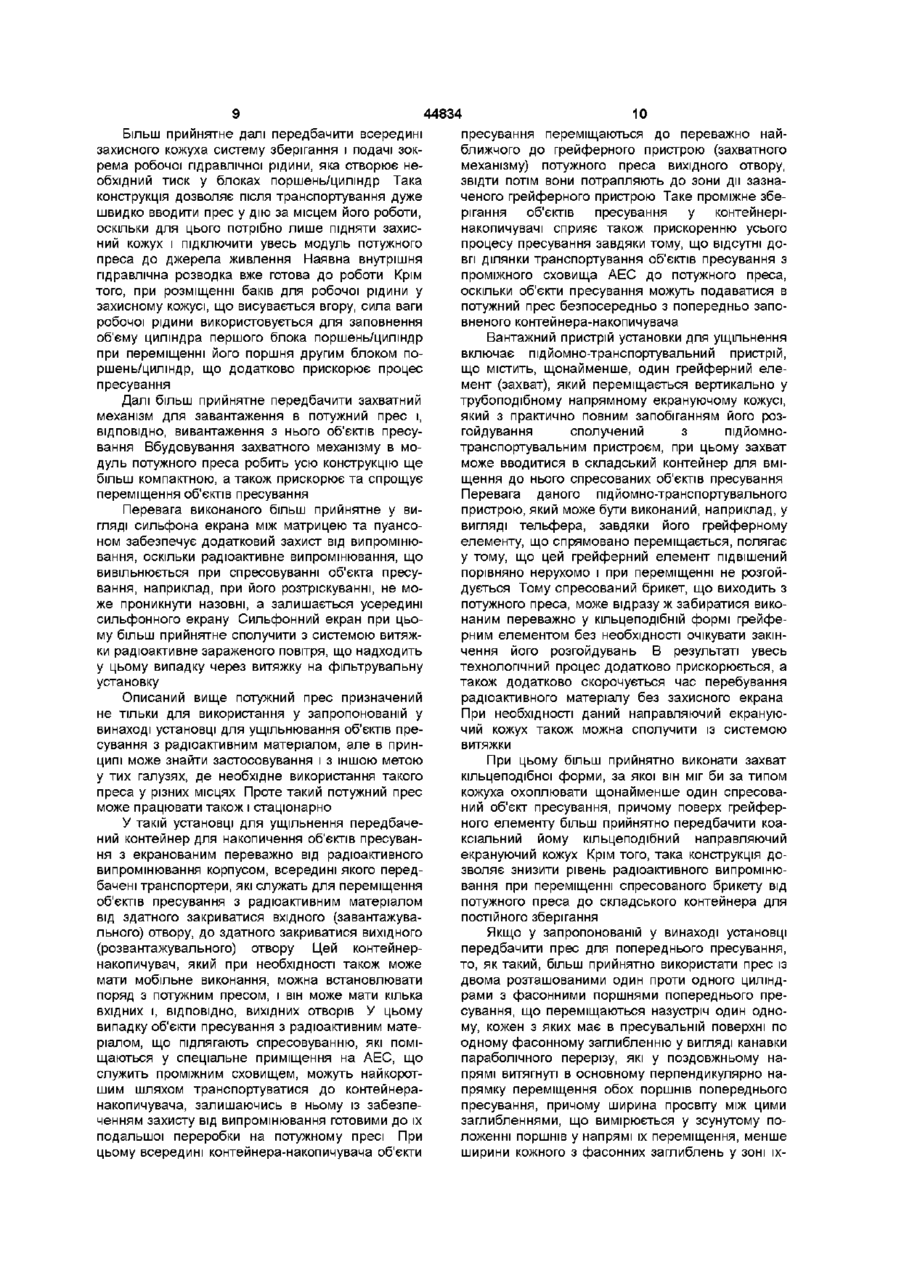

1 Потужний прес з матрицею для прийняття об'єісгів пресування, пуансоном, встановленим з можливістю входження в матрицю з положення готовності в положення пресування, та поршнем блока поршень/циліндр, встановленим з можливістю передачі зусилля на пуансон, причому отвір циліндра блока поршень/циліндр виконано в корпусі циліндра, встановленому з можливістю переміщення між робочим положенням та положенням транспортування, причому корпус циліндра встановлений з можливістю фіксації у робочому положенні відносно напрямних колон та прилягання до пуансона, введеного в матрицю в положенні транспортування разом з поршнем, введеним у отвір циліндра блока поршень/циліндр, який відрізняється тим, що корпус циліндра утворений траверсою, а траверса, пуансон та матриця установлені з можливістю незалежного переміщення по напрямних колонах 2 Потужний прес за п 1, який відрізняється тим, що містить ДОПОМІЖНІ пристрої, виконані з можливістю переміщення матриці з робочого положення назад у положення готовності, причому ДОПОМІЖНІ пристрої утворюють елементи приводу для траверси для її переміщення між положенням транспортування та робочим положенням 3 Потужний прес за будь-яким з пп 1 або 2, який відрізняється тим, що всередині блока поршень/циліндр розміщений, принаймні, ще один другий блок поршень/циліндр, отвір циліндра якого виконано всередині поршня першого блока поршень/циліндр, і поршень якого встановлений з можливістю опирання на траверсу, причому поздовжня вісь другого блока поршень/циліндр проходить паралельно поздовжній осі першого блока поршень/циліндр або співпадає з нею 4 Потужний прес за будь-яким з пп 1 - 3 , який відрізняється тим, що містить рухомий вздовж напрямних колон кожух, встановлений з можливістю екранування преса у взаємодії з фундаментною плитою від виходу радіаційного випромінювання у своєму опущеному положенні та можливістю здійснення завантаження преса та функціонування преса у піднятому положенні кожуха 5 Потужний прес за п 4, який відрізняється тим, що всередині кожуха розміщені пристрої накопичення та постачання робочої рідини для блоків поршень/циліндр 6 Потужний прес за будь-яким з пп 4 або 5, який відрізняється тим, що містить грейферний пристрій для подачі та відведення об'єкта пресування в потужний прес або з нього 7 Потужний прес за будь-яким з пп 1 - 6 , який відрізняється тим, що між матрицею та пуансоном встановлений екран, переважно сильфонний 8 Установка для ущільнення об'єктів пресування з радіоактивними матеріалами, яка містить потужний прес за одним із пп 1-7, яка відрізняється тим, що вона додатково містить екранований контейнер-накопичувач об'єктів пресування та завантажувальний блок для завантаження спресованих об'єктів пресування в контейнери для зберігання 9 Установка за п 8, яка відрізняється тим, що між контейнером-накопичувачем та потужним пресом розміщений прес попереднього пресування об'єктів пресування в напрямках, перпендикулярних до напрямку пресування в потужному пресі 10 Установка згідно з будь-яким з пп 8 або 9, яка відрізняється тим, що контейнер-накопичувач оснащений екрануючим проти радіоактивного опромінення корпусом, всередині якого розміщені поздовжні транспортери для транспортування об'єктів пресування з радіоактивним матеріалом від, принаймні, одного здатного закриватися вхідного отвору до, принаймні, одного здатного закриватися вихідного отвору 11 Установка згідно з будь-яким із пп 8-10, яка відрізняється тим, що завантажувальний блок оснащено підйомно-транспортним пристроєм з, принаймні, одним грейферним елементом, вста О со 00 44834 новленим з можливістю вертикального переміщення по здебільшого трубоподібному напрямному і екрануючому кожуху, з'єднаному без можливості коливання з підйомно-транспортним пристроєм, причому грейферний елемент виконано з можливістю опускання підпресованого об'єкта пресування у контейнер для зберігання 12 Установка за п 11, яка відрізняється тим, що грейферний елемент має кільцеподібну форму і виконаний з можливістю охоплення принаймні одного підпресованого об'єкта пресування, причому трубоподібний напрямний і екрануючий кожух встановлений над кільцеподібним грейферним елементом та СПІВВІСНО з ним 13 Установка за п 9, яка відрізняється тим, що прес попереднього пресування містить два розміщені один навпроти одного напрямні елементи для встановлених з можливістю переміщення назустріч один одному поршнів попереднього пресування, кожен із яких на своїх робочих поверхнях Винахід стосується потужного преса, а саме преса з матрицею для прийняття об'єктів пресування, та установки, яка містить такий прес Призначений для зберігання радіоактивний матеріал з атомних електростанцій (АЕС) спочатку накопичують у ємностях типу бочок, що являють собою об'єкти пресування, у проміжному сховищі Для зведення до мінімуму використовуваних під сховище складських площ заповнені радіоактивним матеріалом об'єкти пресування спресовують і після спресовування поміщають у свою чергу в другий складський контейнер, який потім закривають і в завершення направляють на постійне зберігання При такій технології важливо максимально швидко здійснити спресовування об'єктів пресування та наступне завантаження таких спресованих об'єктів пресування з метою звести до мінімуму вихід радіоактивного випромінювання Оскільки подібне пресування та переміщення радіоактивного матеріалу з одного сховища на інше проводять на АЕС не щодня, а лише через певні проміжки часу, і, оскільки вартість необхідного для цього устаткування, зокрема, пресового устаткування, є досить високою, слід прагнути до того, щоб зробити подібну установку для спресовування хоча б частково транспортабельною або пересувною Через необхідність забезпечити для спресовування об'єктів пресування високого зусилля пресування, що становить порядку 4000 тон, звичайно використовувані преси, оснащені, як правило, чотирма напрямними колонами, мають велику габаритну висоту, і тому їх транспортування є допустимим лише після їх демонтажу, що пов'язано з високими витратами часу і коштів За прототип запропонованого винаходу прийнятий потужний прес з Матрицею для прийняття об'єктів пресування, пуансоном, встановленим з можливістю входження в матрицю з положення готовності в положення пресування та поршнем блока поршень/циліндр, встановленим з можливістю передачі зусилля на пуансон, причому отвір має пазоподібне фасонне заглиблення з поперечним перерізом параболічної форми, поздовжня вісь котрого орієнтована під прямим кутом до напрямку переміщення обох поршнів попереднього пресування, причому параметри параболічного перерізу фасонних заглиблень забезпечують у стані зближення поршнів попереднього пресування ширину просвіту між фасонними заглибленнями при вимірюванні в напрямку переміщення меншу від ширини кожного з фасонних заглиблень в зоні їх розкривання при розведених поршнях попереднього пресування 14 Установка за п 13, яка відрізняється тим, що напрямні елементи розміщені один відносно іншого на відстані, достатній для транспортування об'єктів пресування, які підлягають попередньому пресуванню, через прес попереднього пресування перпендикулярно до напрямку переміщення поршнів попереднього пресування циліндра блока поршень/циліндр виконано в циліндричній частині траверси, встановленій з можливістю переміщення між робочим положенням та положенням транспортування, причому траверса встановлена з можливістю фіксації у робочому положенні відносно напрямних колон та прилягання до пуансона, введеного в матрицю в положенні транспортування разом з поршнем, введеним у отвір циліндра блоку поршень/циліндр (Патент US 5 323 698, МПК8 G21F9/36) Прототипом винаходу є також установка для ущільнення об'єктів пресування з радіоактивними матеріалами, яка містить потужний прес з матрицею для прийняття об'єктів пресування (Патент US 5 323 698, МПК6 G21F9/36) Циліндрична частина потужного преса оточена кільцеподібною рамою, яка, в свою чергу, прикріплена на верхньому КІНЦІ напрямних колон В робочому положенні потужного преса циліндрична частина пригвинчена до кільцеподібної рами Для транспортування це різьбове з'єднання ослаблюють, і циліндричну частину опускають, однак, кільцеподібна рама залишається прикріпленою до верхнього кінця напрямних колон Для опускання та підіймання циліндрична частина своєю зовнішньою поверхнею аксіальне спрямовується по внутрішній поверхні кільцеподібної рами Матриця для аксіального переміщення спрямовується своєю зовнішньою поверхнею по внутрішній поверхні циліндричної частини і додатково у своїй нижній ДІЛЯНЦІ має напрямні блоки, які спрямовують матрицю вздовж напрямних колон При цьому напрямні блоки своєю верхньою стороною ковзають по оберненому до внутрішньої сторони потужного, преса відтинку периферії відповідної до неї напрямної колони, однак, не обмежують її Пуансон відомого потужного преса, по-перше, спрямовується аксіальне своєю зовнішньою периферійною поверхнею вздовж внутрішньої периферійної поверхні матриці і, по-друге, через поршень з його зовнішньою периферією - вздовж внутрішньої пе 44834 риферм циліндричної частини Поперечні зусилля, що виникають при пресуванні, наприклад, внаслідок нерівномірного розподілу маси предмета, що підлягає пресуванню, або внаслідок неточного центрування предмета переносяться від пуансона через кілька напрямних поверхонь спочатку на матрицю, а від неї на напрямні колони або через матрицю або через поршень на циліндричну частину, а від неї через кільцеподібну раму на напрямні колони Така непряма передача поперечних зусиль обумовлює підвищений знос у ДІЛЯНЦІ окремих напрямних поверхонь, оскільки внаслідок згинальних моментів, що виникають, напрямні поверхні вздовж даної периферії навантажуються нерівномірно Таким чином, недоліком відомого пресу є нерівномірне навантаження його напрямних колон, зумовлене специфікою взаємозв'язку основних конструктивних елементів пресу (матриці, траверси та пуансона) з напрямними колонами В цьому пресі поперечні зусилля переносяться від пуансона спочатку на матрицю, а потім на напрямні колони, або ж через матрицю чи поршень на циліндричну частину, потім - на колону Така непряма передача поперечних зусиль є причиною підвищеного зносу взаємодіючих поверхонь, а отже, і самого пресу Крім того, прес потребує значних зусиль для здійснення його демонтажу Недолік відомої установки полягає в тому, що в ній недосконало відпрацьована технологія нагромадження та проміжного зберігання об'єктів, що підлягають пресуванню, та подальшого їх зберігання через відсутність в установці конструктивних модулів, що виконують функцію накопичувачів забруднених радіацією об'єктів (в яких останні могли б залишатися із збереженням захисту від випромінювання і готовими для подальшої переробки на потужному пресі), та завантажувальних блоків для подальшого зберігання спресованих радіоактивних об'єктів Відсутність згаданих модулів в складі установки значно ускладнює процес пресування забруднених об'єктів на АЕС через те, що призначені для переробки об'єкти потрібно транспортувати від сховищ, а перевезення їх потребує додаткового захисту навколишнього середовища від радіаційного випромінювання В основу винаходу поставлена задача підвищення ДОВГОВІЧНОСТІ, надійності та здатності до легкого демонтажу потужного пресу з матрицею для прийняття об'єктів пресування шляхом удосконалення конструктивного виконання блоку поршень/циліндр, а саме - утворення корпусу циліндра траверсою, а також забезпечення незалежного переміщення траверси, пуансона та матриці відносно напрямних колон преса, що зумовлює пряму передачу зусилля пересування, яке сприймається траверсою, пуансоном та матрицею, безпосередньо на напрямні колони з рівномірним його розподілом від кожного згаданого вузла, і зведення до мінімуму сумарного навантаження в результаті зменшення згинальних моментів поперечних зусиль, а також дає змогу здійснювати демонтаж пресу від'єднанням кріплення траверси на напрямних колонах, а з нею і незалежно встановлені матрицю та пуансон В основу винаходу поставлена також задача підвищення ефективності роботи установки для ущільнення об'єктів пресування з радіоактивними матеріалами, яка містить потужний прес, шляхом оснащення її взаємодіючими з пресом екранованим контейнером-накопичувачем та завантажувальним блоком, що забезпечує можливість безпечного зберігання підлягаючих спресуванню об'єктів та подачу їх безпосередньо в потужний прес з контейнера-накопичувача і передачу вже спресованого матеріалу в завантажувальний блок для подальшого зберігання, виключаючи при цьому будьякі переривання технологічного процесу, зв'язані з необхідністю доставки або відведення матеріалу Поставлена задача досягається за рахунок того, що в потужному пресі з матрицею для прийняття об'єктів пресування, пуансоном, встановленим з можливістю входження в матрицю з положення готовності в положення пресування та поршнем блока поршень/циліндр, встановленим з можливістю передачі зусилля на пуансон, причому отвір циліндра блока поршень/циліндр виконано в корпусі циліндра, встановленому з можливістю переміщення між робочим положенням та положенням транспортування, причому корпус циліндра встановлений з можливістю фіксації у робочому положенні відносно напрямних колон та прилягання до пуансона, введеного в матрицю в положенні транспортування разом з поршнем, введеним у отвір циліндра блоку поршень/циліндр, згідно винаходу, корпус циліндра утворений траверсою, а траверса, пуансон та матриця установлені з можливістю незалежного переміщення по напрямних колонах Крім того, прес містить ДОПОМІЖНІ пристрої, виконані з можливістю переміщення матриці з робочого положення назад у положення готовності, причому ДОПОМІЖНІ пристрої утворюють елементи приводу для траверси для її переміщення між положенням транспортування та робочим положенням, всередині блоку поршень/циліндр розміщений, принаймні, ще один - другий блок поршень/циліндр, отвір циліндра якого виконано всередині поршня першого блоку поршень/циліндр, і поршень якого встановлений з можливістю спирання на траверсу, причому поздовжня вісь другого блоку поршень/циліндр проходить паралельно поздовжній осі першого блоку поршень/циліндр або співпадає з нею Запропонований потужний прес містить рухомий вздовж напрямних колон кожух, встановлений з можливістю екранування преса від виходу радіаційного випромінювання та можливістю здійснення завантаження преса у піднятому положенні кожуха та функціонування преса в опущеному положенні кожуха, всередині якого розміщені пристрої накопичення та постачання, переважно, робочої рідини для блоків поршень/циліндр Крім цього, прес містить грейферний пристрій для подачі та відведення об'єкта пресування в потужний прес або з нього, а між матрицею та пуансоном встановлений екран, переважно сильфонний Поставлена задача досягається також за рахунок того, що установка для ущільнення об'єктів пресування з радіоактивними матеріалами, яка містить потужний прес з матрицею для прийняття 44834 об'єісгів пресування, згідно з винаходом додатково містить екранований контейнер-накопичувач об'єктів пресування та завантажувальний блок для завантаження спресованих об'єктів пресування в контейнери для зберігання При цьому між контейнером-накопичувачем та потужним пресом розміщений прес попереднього пресування об'єктів пресування в напрямках, перпендикулярних до напрямку пресування в потужному пресі, а контейнер-накопичувач оснащений екрануючим проти радіоактивного опромінення корпусом, всередині якого розміщені поздовжні транспортери для транспортування об'єктів пресування з радіоактивним матеріалом від, принаймні, одного здатного закриватися вхідного отвору до, принаймні, одного здатного закриватися вихідного отвору Завантажувальний блок оснащено підйомнотранспортним пристроєм з, принаймні, одним грейферним елементом, встановленим з можливістю вертикального переміщення по здебільше трубоподібному напрямному і екрануючому кожуху, з'єднаному без можливості коливання з підйомно-транспортним пристроєм, причому грейферний елемент виконано з можливістю опускання підпресованого об'єкту пресування у контейнер для зберігання, має кільцеподібну форму і виконаний з можливістю охоплення, принаймні, одного підпресованого об'єкта пресування, причому трубоподібний напрямний і екрануючий кожух встановлений над кільцеподібним грейферним елементом та СПІВВІСНО з ним В запропонованій установці прес попереднього пресування містить два розміщені один напроти одного напрямні елементи для встановлених з можливістю переміщення назустріч один одному поршнів попереднього пресування, кожен із яких на своїх робочих поверхнях має пазоподібне фасонне заглиблення з поперечним перерізом параболічної форми, поздовжня вісь котрого орієнтована під прямим кутом до напрямку переміщення обох поршнів попереднього пресування, причому параметри параболічного перерізу фасонних заглиблень забезпечують у стані зближення поршнів попереднього пресування ширину просвіту між фасонними заглибленнями, при вимірюванні в напрямку переміщення, меншу від ширини кожного з фасонних заглиблень в зоні їх розкривання при розведених поршнях попереднього пресування Напрямні елементи розміщені на відстані один від одного, достатній для проходження у режимі транспортування об'єктами пресування, які підлягають попередньому пресуванню, через прес попереднього пресування перпендикулярно до напрямку переміщення поршнів попереднього пресування Згідно запропонованого винаходу корпус циліндра блоку поршень/циліндр, утворений траверсою, а траверса, пуансон і матриця установлені з можливістю незалежного переміщення по напрямних колонах Завдяки такому незалежному встановленню поперечні зусилля, що діють в процесі пресування на траверсу, пуансон і матрицю, від кожного з цих елементів передаються безпосередньо на напрямні колони, завдяки чому взаємне навантаження, 8 наприклад, в результаті згинальних моментів, зводиться до мінімуму Такий потужний • прес можна складати без проведення значних об'ємів монтажних робіт, оскільки потрібно лише від'єднати кріплення траверси на напрямних колонах, щоб перевести прес у положення транспортування, в якому усі рухомі елементи преса опираються на його фундаментну плиту Якщо в зазначеному потужному пресі передбачені ДОПОМІЖНІ механізми для повернення матриці з робочого положення в положення завантаження, ці ДОПОМІЖНІ механізми можуть також використовуватися як уніфіковані вузли приводу траверси для переведення її з положення транспортування в робоче положення і назад У такий спосіб ДОПОМІЖНІ механізми, що переміщають матрицю в процесі пресування, набувають подвійного призначення за рахунок їх додаткового використання для складання преса, завдяки чому зменшуються габарити та знижується вартість такого потужного преса У більш прийнятному варіанті виконання потужного преса всередині блока поршень/циліндр передбачено, щонайменше, ще один блок поршень/циліндр, циліндр якого виконано всередині першого блока поршень/циліндр, а його поршень упирається в траверсу, при цьому поздовжня вісь другого блока поршень/циліндр проходить паралельно поздовжній осі першого блока поршень/циліндр або збігається з нею Такий другий блок поршень/циліндр, діаметр якого, як очевидно, менший за діаметр створюючого основний тиск першого блока поршень/циліндр, служить для включення швидкісного режиму, ВІДПОВІДНО для швидкого підведення пуансона преса до предмета, що спресовується Завдяки своєму меншому діаметру, а отже, і меншому об'єму циліндра, даний другий блок поршень/циліндр після впускання гідравлічної рідини забезпечує швидке початкове переміщення більшого поршня першого блока поршень/циліндр до того моменту, поки зусилля, що розвивається другим блоком поршень/циліндр, не перестане забезпечувати необхідне зусилля пресування Однак до цього моменту порожнина циліндра, що збільшується при русі поршня першого блока поршень/циліндр, в результаті усмоктування гідравлічної рідини вже заповнена нею, внаслідок чого залишається лише за допомогою гідронасосів докласти до даної гідравлічної рідини тиск з метою ініціювати власне процес пресування, якийздійснюється більшим поршнем першого блока поршень/циліндр Завдяки такому каскадному функціонуванню обох блоків поршень/циліндр процес пресування значно прискорюється, що є перевагою при переробці радіоактивного матеріалу Якщо у потужного преса передбачити захисний кожух, що переміщується по напрямних, який, перебуваючи у всунутому, опущеному положенні, у взаємодії з фундаментною плитою закриває потужний прес, практично не пропускаючи випромінювання, а у піднятому, висунутому положенні забезпечує вільний доступ до потужного преса для подачі до нього об'єктів пресування та для роботи на ньому, то наявність такого кожуха ще більше підвищує можливості використання мобільного потужного преса 44834 Більш прийнятне далі передбачити всередині захисного кожуха систему зберігання і подачі зокрема робочої гідравлічної рідини, яка створює необхідний тиск у блоках поршень/циліндр Така конструкція дозволяє після транспортування дуже швидко вводити прес у дію за місцем його роботи, оскільки для цього потрібно лише підняти захисний кожух і підключити увесь модуль потужного преса до джерела живлення Наявна внутрішня гідравлічна розводка вже готова до роботи Крім того, при розміщенні баків для робочої рідини у захисному кожусі, що висувається вгору, сила ваги робочої рідини використовується для заповнення об'єму циліндра першого блока поршень/циліндр при переміщенні його поршня другим блоком поршень/циліндр, що додатково прискорює процес пресування Далі більш прийнятне передбачити захватний механізм для завантаження в потужний прес і, ВІДПОВІДНО, вивантаження з нього об'єктів пресування Вбудовування захватного механізму в модуль потужного преса робить усю конструкцію ще більш компактною, а також прискорює та спрощує переміщення об'єктів пресування Перевага виконаного більш прийнятне у вигляді сильфона екрана між матрицею та пуансоном забезпечує додатковий захист від випромінювання, оскільки радіоактивне випромінювання, що вивільнюється при спресовуванні об'єкта пресування, наприклад, при його розтріскуванні, не може проникнути назовні, а залишається усередині сильфонного екрану Сильфонний екран при цьому більш прийнятне сполучити з системою витяжки радіоактивне зараженого повітря, що надходить у цьому випадку через витяжку на фільтрувальну установку Описаний вище потужний прес призначений не тільки для використання у запропонованій у винаході установці для ущільнювання об'єктів пресування з радіоактивним матеріалом, але в принципі може знайти застосовування і з іншою метою у тих галузях, де необхідне використання такого преса у різних місцях Проте такий потужний прес може працювати також і стаціонарно У такій установці для ущільнення передбачений контейнер для накопичення об'єктів пресування з екранованим переважно від радіоактивного випромінювання корпусом, всередині якого передбачені транспортери, які служать для переміщення об'єктів пресування з радіоактивним матеріалом від здатного закриватися вхідного (завантажувального) отвору, до здатного закриватися вихідного (розвантажувального) отвору Цей контейнернакопичувач, який при необхідності також може мати мобільне виконання, можна встановлювати поряд з потужним пресом, і він може мати кілька вхідних і, ВІДПОВІДНО, вихідних отворів У цьому випадку об'єкти пресування з радіоактивним матеріалом, що підлягають спресовуванню, які поміщаються у спеціальне приміщення на АЕС, що служить проміжним сховищем, можуть найкоротшим шляхом транспортуватися до контеинеранакопичувача, залишаючись в ньому із забезпеченням захисту від випромінювання готовими до їх подальшої переробки на потужному пресі При цьому всередині контеинера-накопичувача об'єкти 10 пресування переміщаються до переважно найближчого до грейферного пристрою (захватного механізму) потужного преса вихідного отвору, звідти потім вони потрапляють до зони дії зазначеного грейферного пристрою Таке проміжне зберігання об'єктів пресування у контейнерінакопичувачі сприяє також прискоренню усього процесу пресування завдяки тому, що відсутні довгі ділянки транспортування об'єктів пресування з проміжного сховища АЕС до потужного преса, оскільки об'єкти пресування можуть подаватися в потужний прес безпосередньо з попередньо заповненого контеинера-накопичувача Вантажний пристрій установки для ущільнення включає підйомно-транспортувальний пристрій, що містить, щонайменше, один грейферний елемент (захват), який переміщається вертикально у трубоподібному напрямному екрануючому кожусі, який з практично повним запобіганням його розгойдування сполучений з підйомнотранспортувальним пристроєм, при цьому захват може вводитися в складський контейнер для вміщення до нього спресованих об'єктів пресування Перевага даного підйомно-транспортувального пристрою, який може бути виконаний, наприклад, у вигляді тельфера, завдяки його грейферному елементу, що спрямовано переміщається, полягає у тому, що цей грейферний елемент підвішений порівняно нерухомо і при переміщенні не розгойдується Тому спресований брикет, що виходить з потужного преса, може відразу ж забиратися виконаним переважно у кільцеподібній формі грейферним елементом без необхідності очікувати закінчення його розгойдувань В результаті увесь технологічний процес додатково прискорюється, а також додатково скорочується час перебування радіоактивного матеріалу без захисного екрана При необхідності даний направляючий екрануючий кожух також можна сполучити із системою витяжки При цьому більш прийнятно виконати захват кільцеподібної форми, за якої він міг би за типом кожуха охоплювати щонайменше один спресований об'єкт пресування, причому поверх грейферного елементу більш прийнятно передбачити коаксіальний йому кільцеподібний направляючий екрануючий кожух Крім того, така конструкція дозволяє знизити рівень радіоактивного випромінювання при переміщенні спресованого брикету від потужного преса до складського контейнера для постійного зберігання Якщо у запропонованій у винаході установці передбачити прес для попереднього пресування, то, як такий, більш прийнятно використати прес із двома розташованими один проти одного циліндрами з фасонними поршнями попереднього пресування, що переміщаються назустріч один одному, кожен з яких має в пресувальній поверхні по одному фасонному заглибленню у вигляді канавки параболічного перерізу, які у поздовжньому напрямі витягнуті в основному перпендикулярно напрямку переміщення обох поршнів попереднього пресування, причому ширина просвіту між цими заглибленнями, що вимірюється у зсунутому положенні поршнів у напрямі їх переміщення, менше ширини кожного з фасонних заглиблень у зоні їх 11 44834 12 нього розкривання при розсунутих поршнях попепресування 2 можна завантажувати у контейнерреднього пресування За допомогою даного преса накопичувач 1 через кілька вхідних (завантажувадля попереднього пресування, який більш прийняльних) отворів 3 і вивантажувати з нього через тне встановлюється між контейнеромкілька вихідних (розвантажувальних) отворів 4 накопичувачем та потужним пресом, об'єкти преБіля ОДНОГО З ВИХІДНИХ отворів 4 розташований сування, наприклад, бочки, можна спочатку стисмодульний прес 5 попереднього пресування (який кати в першому, радіальному напрямі, зменшуючи також називається форпресом 5), до якого по ропри цьому їхній поперечний переріз 3 метою не льгангу 6 з контейнера-накопичувача можуть подопустити зміни довжини бочок до них в процесі даватися об'єкти пресування 2 3 протилежної ропопереднього пресування з боку дна та кришки льгангу 6 сторони преса попереднього пресування підводяться обмежувачі Таке зменшення попе5 грейферний пристрій (захватний механізм) 7 речного перерізу дозволяє поміщати брикет, спрепотужного, тобто такого, що розвиває високе зусований на потужному пресі зі збереженням даносилля пресування, преса 8 може підводити захват го зменшеного перерізу, до складського до преса попереднього пресування 5, забирати з контейнера такого ж типу, що і вихідний об'єкт нього підпресований об'єкт 9 пресування та подапресування з радіоактивним матеріалом Завдяки вати и в потужний прес 8 Спресований потужним цьому не тільки спрощується ведення складського пресом 8 об'єкт пресування 2 потім виймається з господарства, але додатково досягається також нього грейферним пристроєм 7 і встановлюється уніфікація об'єктів пресування для радіоактивних на рольганг 10 завантажувального блоку 11 Після ВІДХОДІВ, що дозволяє зокрема використовувати цього підйомно-транспортувальний пристрій 12 для транспортування неспресованого і вже спрезабирає спресований об'єкт пресування і поміщає сованого радіоактивного матеріалу ті ж самі його в складський контейнер транспортні засоби Показана на фіг 1 модульна конструкція устаЯкщо у пресі для попереднього пресування новки з розміщеними поряд один з іншим модулявідстань між циліндрами така, що дозволяє предми дозволяє переміщати об'єкти пресування від метам, що підпресовуються, проходити через цей контейнера-накопичувача 1 до розташованого в прес в поточному режимі в положенні, поперечнозоні завантажувального блоку 11 складського конму напрямку переміщення поршнів попереднього тейнера по максимально лінійному і найбільш копресування, то в результаті також досягається роткому шляху прискорення всього процесу пресування, оскільки На фіг 2 поданий у вертикальному перерізі потакий прес для попереднього пресування можна тужний прес 8, що має модульну конструкцію У без проблем встановити на шляху транспортуванфундаментній плиті 13 закріплені дві вертикальні ня об'єктів пресування від контейнеранапрямні колони 14, 15, які сприймають опорами, накопичувача до потужного преса що сприймають зусилля пресування На верхньому КІНЦІ напрямних колон 14, 15 закріплена травеНижче винахід більш докладно пояснюється рса 16, у якій розміщено перший блок 17 пона прикладі одного з варіантів його виконання з ршень/циліндр та другий блок 18 посиланням на креслення, на яких зображені поршень/циліндр Між траверсою 16 і фундаментфіг 1 - горизонтальна проекція загального виною плитою 13 на напрямних колонах 14, 15 встагляду запропонованої у винаході установки, новлені з можливістю вертикального переміщення фіг 2 - вертикальний переріз потужного преса, незалежно одне від одного розміщена з боку фунфіг 3 - вид зверху потужного преса із грейфердаментної плити 13 матриця 19 і пуансон 20, розним елементом, ташований з боку траверси 16 Між матрицею 19 і фіг 4 - вид збоку потужного преса з піднятим пуансоном 20 розміщено виконаний більш прийнязахисним кожухом, тне у вигляді сильфона в основному циліндричний фіг 5 - вертикальний переріз потужного преса сильфонний екран 21 в положенні завантаження, фіг 6 - вертикальний переріз потужного преса з Матриця 19 у прикладі за фіг 2 опущена в ниопущеною матрицею перед пресуванням, жнє положення, в якому її центральна частина прилягає до фундаментної плити 13 Центральна фіг 7 - вертикальний переріз потужного преса частина 22 матриці 19 виконана у вигляді вертикав процесі пресування, льного циліндра, який служить приймачем під об'фіг 8 - вертикальний переріз потужного преса єкт пресування 2, та в який у вигляді поршня вхов положенні для транспортування, дить натискний елемент 23 пуансона 20 фіг 9 - горизонтальна проекція контейнеранакопичувача, Закріплена на верхніх кінцях напрямних колон 14, 15 траверса 16 охоплює кожну з напрямних фіг 10 - вид збоку вантажного пристрою, колон 14,15 одною з виконаних у вигляді фланця фіг 11 - прес для попереднього пресування з плечовою ділянкою 24, 25 розсунутими фасонними поршнями попереднього пресування та, Між виконаними у вигляді фланців плечових ділянок 24, 25 розташований куполоподібний корфіг 12 - прес для попереднього пресування зі пус циліндра 26, що виступає своєю верхньою зсунутими фасонними поршнями попереднього частиною над напрямними колонами 14, 15 Всепресування редині корпусу циліндра 26 виконано відкритий у На фіг 1 показана модульна конструкція устабік пуансона 20 глухий отвір 27 циліндра У цьому новки для ущільнення об'єктів пресування з радіоглухому отворі 27 циліндра встановлений з можактивним матеріалом У модульному контейнеріливістю вертикального переміщення поршень 28 накопичувачі 1 розміщено велику КІЛЬКІСТЬ об'єктів першого блока 17 поршень/циліндр 2 пресування з радіоактивним матеріалом Об'єкти 13 44834 Звернений до пуансона 20 нижній торець 29 поршня 28 прилягає до верхнього торця пуансона 20 і з'єднаний з ним, більш прийнятне, пригвинчений до нього Перевага такої конструкції, за якої поршень 28 виконаний окремо від пуансона 20, полягає в тому, що радіоактивного забруднення в результаті виходу радіоактивного матеріалу з об'єкту пресування зазнає тільки пуансон 20, а поршень 28 залишається захищеним від подібного забруднення Поршень 28 має в центрі відкритий зверху, тобто з протилежної пуансону 20 сторони, глухий отвір ЗО циліндра Поршень 31 переміщається в отворі ЗО циліндра відносно поршня 28 в напрямку осі першого блока поршень/циліндр 17, причому перший блок поршень/циліндр 17 і другий блок поршень/циліндр 18 розташовані СПІВВІСНО Поршень 31 поршневим штоком 32 жорстко сполучений з корпусом циліндра 26, опираючись об цей корпус циліндра 26 у вертикальному напрямі У порожнину між нижнім, протилежним корпусу циліндра 26 торцем 33 поршня 31 і поршнем 28, наприклад, через канал, що проходить у поршневому штоку 32, можна подавати робочу рідину Аналогічним чином робоча рідина може подаватися в порожнину між верхнім, зверненим до корпусу циліндра 26 торцем 34 поршня 28 і траверсою 16 Принцип дії обох блоків поршень/циліндр 17,18 описаний нижче У зоні виконаних у вигляді фланців плечових ділянок 24, 25 траверса 16 кріпиться на напрямних колонах 14, 15 описаним нижче способом, причому таке кріплення описано лише на прикладі зони плечової ділянки 24, оскільки кріплення в зоні плечової ділянки 25 здійснюється аналогічним чином Крізь виконану у вигляді фланця плечову ділянку 24 проходить вертикальний отвір 35, діаметр якого в основному відповідає зовнішньому діаметру напрямної колони 14, що дозволяє траверсі 16 переміщатися по напрямній колоні 14 вгору і вниз У верхній, тобто протилежній фундаментній плиті 13, частині отвору 35 є ділянка 36 розширеного діаметра, при цьому перехід від отвору 35 до ділянки 36 розширеного діаметра утворює кільцевий обмежувач 37 У зоні верхнього кінця напрямної колони 14 передбачено кільцевий паз 38, в який вставляється опорне кільце 39, що складається переважно з двох напівкруглих вкладишів При цьому ЗОВНІШНІЙ діаметр опорного кільця 39 є більшим за ЗОВНІШНІЙ діаметр напрямної колони 14 і в основному відповідає внутрішньому діаметру ділянки 36 отвору 35 Верхній вільний кінець напрямної колони 14 закритий кришкою 40, що входить своїм нижнім осьовим кільцевим фланцем 41 у проміжок між виконаною у вигляді фланця плечовою ділянкою 24 траверси 16 і ЗОВНІШНІМ периметром напрямної колони 14, тобто в ділянку 36 розширеного діаметру отвору 35, і таким шляхом центрується Радіальне виступаючий над осьовим кільцевим фланцем 41 кільцевий фланець 42 гвинтами 43 жорстко сполучений із виконаною у вигляді фланця плечовою ділянкою 24 Таким чином траверса кріпиться на напрямній колоні 14 між опорним кільцем 39, до якого вона прилягає обмежувачем 37 отвору 35, та кришкою, 14 що опирається на верхню вільну торцеву поверхню 44 напрямної колони 14 При цьому кришка 40 сприймає власну силу ваги траверси 16, тоді як опорне кільце 39 передає на напрямну колону зусилля пресування, що сприймаються траверсою 16 На фіг 3 поданий вид зверху потужного преса 8, при цьому, як показано на кресленні, ЛІНІЯ, ЩО з'єднує у пресі центри обох напрямних колон 14, 15, утворює відносно напрямку Z ділянки транспортування перероблюваних об'єктів пресування 2, що проходить поряд з пресом, кут а, який переважно становить близько 45° Завдяки цьому ширина модуля, яку обіймає потужний прес 8, зменшена до мінімуму, за рахунок чого досягається також мінімальна довжина шляху транспортування об'єктів пресування 2, а отже, і мінімальний час їх транспортування Така конструкція забезпечує досягнення особливих переваг, насамперед з урахуванням необхідності скорочення часу дії випромінювання при переробці радіоактивного матеріалу Водночас таке розміщення устаткування під кутом забезпечує безперешкодне підведення описаного нижче грейферного пристрою 7 у зону пресування потужного преса 8 На фіг 3 також показано взаємодіючий з потужним пресом 8 і розташований у модулі цього преса грейферний пристрій 7, що обертається навколо вертикальної осі, паралельної осі X преса 8 Грейферний пристрій 7 відомим чином оснащений затискними пальцями 45 і 46 і виконаний таким чином, що може забирати об'єкти пресування 2 із завантажувальної сторони 47 модуля преса, подавати їх у зону пресування, ставлячи під пуансон 20 преса, а після пресування знову виймати їх звідти і поміщати на рольганг 10 з розвантажувальної сторони 48 модуля преса На фіг 3 також видно два вертикально розташованих допоміжних пристрої 49, 50, що опираються нижнім кінцем більш прийнятне на траверсу 16 або на фундаментну плиту 13, а верхнім кінцем закріплені на матриці 19 Ці ДОПОМІЖНІ пристрої 49, 50 приводяться у дію таким чином, що вони можуть подовжуватися у вертикальному напрямі, тобто у напрямі пресування, переміщуючи матрицю 19 з її найнижчого положення в показане на фіг 5 верхнє положення Водночас ДОПОМІЖНІ пристрої 49, 50 використовуються для того, щоб підтримувати в положенні транспортування не закріплену на напрямних колонах 14, 15 траверсу 16 і ВІДПОВІДНО переміщати її вгору та вниз із показаного на фіг 2 робочого положення в опущене вниз положення транспортування і навпаки, як більш докладно описано нижче На фіг 4 наведено вид збоку модуля потужного преса 8, при цьому захисний кожух 51, що вертикально переміщається відносно фундаментної плити та виконаний у вигляді кришки, показаний у його піднятому положенні Усередині кожуха встановлено бак 52 з робочою рідиною, сполучений не показаними на кресленні з'єднувальними шлангами з пресом 8 На внутрішніх бічних сторонах захисного кожуха 51, як захист від радіоактивного випромінювання, можна передбачити модульні елементи, які у міру підйому захисного кожуха 51, розсуваючись, захищають відповідну зону від ви 15 44834 16 промінювання ту пресування 2 У цей момент на робочу рідину, що надійшла на цей час у порожнину циліндра На фіг 5, 6, 7, 8 потужний прес 8 показано у першого блока поршень/циліндр 17 між поршнем чотирьох різних робочих положеннях На фіг 5 28 і корпусом циліндра 26, починає діяти тиск, прес 8 показаний у положенні завантаження, на продовжуючи нагнітати робочу рідину, в результаті фіг 6 прес 8 показаний у положенні безпосередньо чого задіюється ефективна поверхня першого перед початком пресування, на фіг 7 прес 8 покаблока поршень/циліндр 17, площа якої істотно пезаний в процесі пресування, що здійснюється в ревищує площу ефективної поверхні другого блоосновному з максимальним ступенем стискання, і ка поршень/циліндр 18, і процес пресування прона фіг 9 прес показано у складеному у положенні довжується зі значно більш високим зусиллям до транспортування Нижче на прикладах фіг 5-9 досягнення показаного на фіг 7 стану максимальописана робота преса 8 ного стискання об'єкту пресування 2 На фіг 5 потужний прес 8 показаний в положенні завантаження, у якому як перший блок поПотім пуансон 20 піднімається за рахунок гідршень/циліндр 17, так і другий блок поравлічної дії робочої рідини, що подається у верршень/циліндр 18 перебувають у цілком хню частину 53 циліндра прибраному положенні, тобто кожний поршень На фіг 8 потужний прес 8 показаний у складеповністю всунутий у ВІДПОВІДНИЙ циліндр Пуансон ному положенні Для приведення його у це поло20 утримується у своєму верхньому положенні у ження спочатку у положенні, що відповідає покаверхній частині 53 циліндра другого блока позаному на фіг 5, якщо матриця 19 своїми ршень/циліндр 18, що знаходиться над поршнем допоміжними пристроями 49, 50 упирається у фу31 Матрицю 19 за допомогою ВІДПОВІДНИХ ДОПОМІндаментну плиту 13, або у положенні, що відповіЖНИХ пристроїв 49, 50 піднято у верхнє положення, дає показаному на фіг 6, якщо матриця 19 своїми в якому вона прилягає до пуансона 20, при цьому допоміжними пристроями 49, 50 упирається у транатискний елемент 23 пуансона входить у циліндверсу 16, знімається кріплення відповідної кришки ричний отвір 54 центральної частини 22 матриці 40 напрямних колон 14, 15, для чого знімають гви19 Таким чином забезпечується вільний доступ до нти 43 Потім кришки 40 ВІДПОВІДНО знімають з напростору між матрицею 19 і фундаментною плипрямних колон, і траверсу 16 разом із пуансоном тою 13, що дозволяє за допомогою грейферного 20 і при певних умовах з матрицею 19 опускають, пристрою 7 встановлювати ємність, що спресовупереміщуючи їх вниз допоміжними пристроями 49, ється, на фундаментній плиті під натискний еле50 При цьому траверса 16 під дією власної ваги мент 23 пуансона 20 переміщується за пуансоном 23, що опускається, або ж и можна переміщати вниз, а отже і вгору, На фіг 6 матриця опущена допоміжними придопоміжними пристроями 49, 50 Потім також можстроями 49, 50 і опирається своєю нижньою стона зняти ВІДПОВІДНІ опорні кільця 39, якщо вони є роною на фундаментну плиту 13, охоплюючи об'рознімними Крім того, прес у показаному на фіг 8 єкт пресування 2 Але пуансон 20 усе ще положенні можна заблокувати для транспортуванперебуває у своєму верхньому положенні При ня Потім опускають захисний кожух 51, закриваютакому взаємному положенні цих деталей сильчи прес 8 Таким чином потужний прес складаєтьфонний екран 21 між матрицею 19 і пуансоном 20 ся у придатний для перевезення компактний є розтягнутим модуль, який завдяки зменшенню при складенні В описаному положенні спочатку в нижню часйого габариту по висоті можна досить легко транстину 55 циліндра під поршень 31 другого блока портувати поршень/циліндр 18 подається робоча рідина, при цьому поршень 28 першого блока поНа фіг 9 наведений контейнер-накопичувач 1 ршень/циліндр 17 відносно швидко переміщується Як вже докладно говорилося вище, контейнервниз, оскільки робочий переріз другого блока понакопичувач 1 має екрануючий від виходу радіоакршень/циліндр 18 відносно малий в порівнянні з тивного випромінювання корпус зі щонайменше першим блоком поршень/циліндр 17 одним здатним закриватися вхідним отвором 3 і зі щонайменше одним здатним закриватися вихідВ результаті такого переміщення поршня 28 ним отвором 4 У показаному на фіг 9 варіанті першого блока поршень/циліндр 17 одночасно виконання передбачено чотири здатні закриватися переміщується вниз пуансон 20, при цьому натисВХІДНІ отвори 3 і чотири здатні закриватися ВИХІДНІ кний елемент 23 пуансона 20 входить у циліндриотвори 4 Здатні закриватися ВХІДНІ І ВИХІДНІ отвори чний отвір 54 у центральній частині 22 матриці 19 також екрановані від випромінювання До отворів При рухові поршня 28 вниз над верхнім торцем 34 підходять і відходять рольганги 6 Усередині конпоршня 28 і корпусом циліндра 26 в циліндрі утвотейнера-накопичувача передбачені транспортери, рюється порожнина, що постійно збільшується, наприклад, встановлені паралельно в поздовжвикликаючи розрідження у підведеній до неї сисньому напрямку поряд один з одним ланцюгові темі подачі робочої рідини, в результаті чого роботранспортери або рольганги 56 (фіг 10) Крім того, ча рідина з бака 52 втягується в зазначену порожпередбачено щонайменше один поперечний нину циліндра Подачі робочої рідини сприяє її транспортер 57, який працює в перпендикулярновласна маса, оскільки бак 52 з робочою рідиною му поздовжнім транспортерам 58, 59, 60 напрямі знаходиться вище корпусу циліндра 26 Таким чином, до контейнера-накопичувача 1 об'єкУ момент стикання натискного елемента 23 ти пресування 2 можуть завантажуватися через пуансона з об'єктом пресування 2 протитиск підбудь-який отвір, а сам об'єкт пресування 2 шляхом вищується і зусилля натиснення, що розвивається комбінації його переміщень всередині контейнерадругим блоком поршень/циліндр 18, виявляється накопичувача в різних напрямках за допомогою вже недостатнім для подальшого стискання об'єк 17 44834 18 ВІДПОВІДНИХ транспортерів може бути встановлепоршнів 68, 69 здійснюється блоками 70 і 71 поний в ньому на будь-яке із можливих місць Крім ршень/циліндр На ВІДПОВІДНИХ звернених одна до того, завдяки наявності всередині контейнераодної пресувальних поверхнях поршні мають по накопичувача 1 поздовжніх та поперечних трансодному фасонному заглибленню 72, 73 у вигляді портерів забезпечується швидке і безперервне канавки Кожне з виконаних у вигляді канавки фавивантаження об'єктів пресування 2, а отже, і безсонних заглиблень 72, 73 має параболічний попеперервна їх подача у потужний прес 8 речний переріз, при цьому у поздовжньому напрямі ці фасонні заглиблення 72, 73 витягнуті в На фіг 10 показаний вид спереду завантажуосновному перпендикулярно напряму переміщенвального блоку 11 Виконана у вигляді консольної ня обох поршнів попереднього пресування і більш балки ходова рейка 61 закріплена з можливістю прийнятне - у напрямі пресування потужного преса повороту на бічній частині модуля потужного пре8, тобто в даному випадку вертикально Параболіса і може повертатися для переміщення вантажу, чний переріз фасонних заглиблень 72, 73 розранаближаючись до модуля чи входячи в нього До ховано таким чином, щоб ширина просвіту між ходової рейки підвішений підйомнофасонними заглибленнями у зоні осі пресування Y транспортувальний пристрій 12 з можливістю пепреса попереднього пресування, тобто виміряна в реміщення по ній Цей підйомнонапрямі переміщення, була менше ширини кожнотранспортувальний пристрій 12 має виконаний в го з фасонних заглиблень 72, 73 в зоні їхнього основному у вигляді кільця грейферний елемент розкривання при розведених поршнях Ця ширина 62, який може складатися з двох напівциліндричпозначена на фіг 11 літерою б, тоді як вказана них половинок, що зсуваються і, ВІДПОВІДНО, розсуширина просвіту позначена на фіг 12 літерою а За ваються у радіальному напрямі за допомогою прирахунок такої форми параболічних фасонних завідного елемента 63 Таким чином обидві глиблень об'єкт пресування 2, діаметр якого у виполовинки грейферного елемента можуть захопхідному стані приблизно дорівнює величині б, стилювати та знов відпускати підпресовані об'єкти скається до меншого діаметра величиною а, пресування 9, які у затиснутому положенні оточені завдяки чому об'єкт пресування, що спресовується з боків половинками грейферного елементу, занадалі ще й у вертикальному напрямі, у вигляді вдяки чому останні можуть служити свого роду брикету підпресованого об'єкту пресування 9, мозахистом від випромінювання же бути поміщений в порожню ємність 3 цією, Виконаний в основному у вигляді кільця грейметою фасонні поршні попереднього пресування ферний елемент 62 розміщений всередині зовніш68, 69 у їхньому положенні максимального звенього трубоподібного напрямного екрануючого дення, показаному на фіг 12, ВІДПОВІДНО ВХОДЯТЬ кожуха 64, у якому він може переміщатися по версвоїми протилежними кінцями один в один, утвотикалі Екрануючий кожух 64 сполучений із ходорюючи між собою циліндричний простір з діаметвою кареткою 65, що переміщається по ходовій ром, приблизно рівним величині а, як це видно на рейці 61 таким чином, щоб практично повністю фіг 12 Для уникнення зміни довжини підпресовавиключити його розгойдування під час роботи них об'єктів пресування до них при підпресованні з Така конструкція дозволяє уникнути розгойдування боку кришки та дна підводяться обмежувачі грейферного елемента 62 при пересуванні підйомно-транспортувального пристрою 12, а також при Між напрямними елементами 66, 67 преса поПІДНЯТТІ та опусканні грейферного елемента 62, переднього пресування 5 утворюється проміжний завдяки чому грейферний елемент може дуже простір, до якого з одного боку підходить рольганг швидко захоплювати підпресовані об'єкти пресу6, що проходить від контейнера-накопичувача, а з вання 9, оскільки немає потреби очікувати закініншого боку в нього може входити грейферний чення розгойдувань підйомно-транспортувального пристрій 7 для виймання підпресованого об'єкту пристрою, як це має місце при використанні звипресування 9 чайних кранів чи тельферів Крім того, завдяки Хоча в наведеному вище описі йдеться про цьому істотно скорочується повний робочий час установку для ущільнення з вертикально діючим устаткування, що дозволяє звести до мінімуму дію потужним пресом, усю установку загалом можна випромінювання радіоактивного матеріалу поза також виконати і таким чином, щоб потужний прес захищеними зонами За допомогою підйомнопереміщувався у горизонтальному напрямі, а його транспортувального пристрою такої конструкції вісь X у цьому випадку буде розміщуватися гориможна завантажувати підпресовані об'єкти пресузонтально У такому варіанті виконання в центравання 9 у складський контейнер, причому декілька льній частині 22 матриці 19 можна передбачити таких об'єктів можна поміщати в один складський радіальний отвір для подачі через нього до преса контейнер, за розміром ВІДПОВІДНИЙ неспресоваокремих предметів, що підлягають спресовуванню ному об'єкту пресування 2 У цьому випадку отвір на час пресування закривається При цьому ЛІНІЮ, що з'єднує середні осі На фіг 11 і 12 показаний прес попереднього обох напрямних колон, більш прийнятне розташупресування (форпрес) 5 з двома розташованими вати під кутом приблизно 45° до горизонталі один проти одного напрямними елементами 66 і 67 Всередині напрямних елементів 66 і 67 розміМодулі 8, 1, 11 і 5 установки для спресовуванщені фасонні поршні попереднього пресування 68, ня більш прийнятне обладнати колесами для пе69, що переміщуються назустріч один одному в ресування по рейках горизонтальному напрямку Приведення в дію цих 44834 19 20 48 45 ФІГ. 1 Фіг. З Фіг. 4 Х і Фіг. 2 13 21 Фіг. 5 Фіг. 6 44834 22 Фіг. 7 23 44834 24 70 ТІ ФІГ. 11 Фіг. 9 Фіг. 10 Фіг. 12 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
