Установка для перевірки та регулювання лічильника рідини

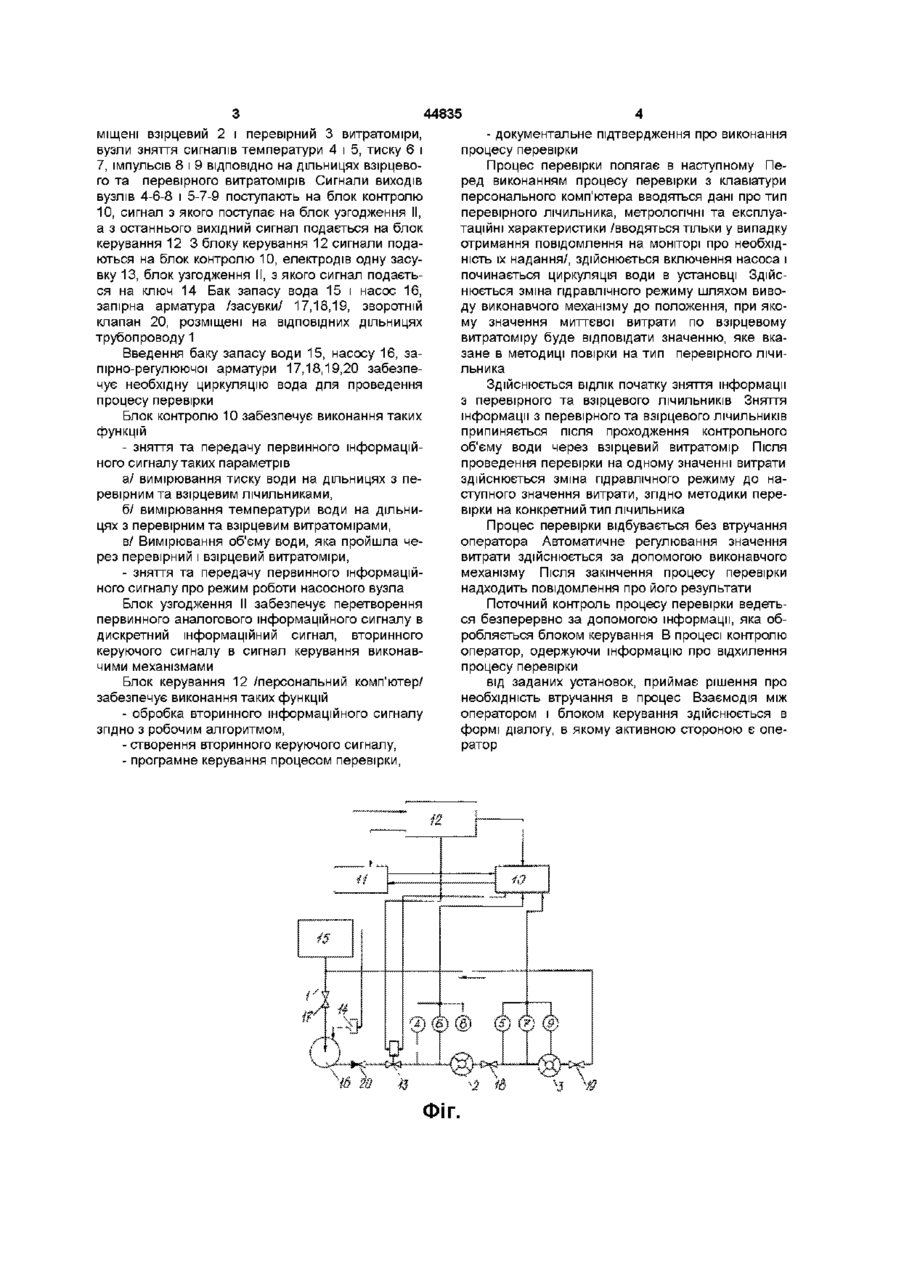

Установка для перевірки та регулювання лічильника рідини, яка складається з послідовно розміщених на трубопроводі взірцевого та перевірного ЛІЧИЛЬНИКІВ рідини з вузлами зняття сигналу імпульсів, яка відрізняється тим, що введено до Заявляється винахід, який відноситься до вимірювальної техніки і призначений для перевірки та регулювання ЛІЧИЛЬНИКІВ /витратомірів/ неагресивних рідин при випуску їх з виробництва та після ремонту Найбільш близьким до технічного рішення, що заявляється, є пристрій для перевірки і регулювання ЛІЧИЛЬНИКІВ рідини і газу по авт св 1485021 МКВ G 01 F 25/00, який складається з перевірного і взірцевого ЛІЧИЛЬНИКІВ рідини, що підключені послідовно на одному трубопроводі До них під'єднані вузли зняття сигналів ВІДПОВІДНО перевірного і взірцевого ЛІЧИЛЬНИКІВ Виходи вузлів зняття сигналів ВІДПОВІДНО підключені через керуючі ключі до першого і другого входів синхронізатора, перший і другий виходи якого ВІДПОВІДНО з'єднані з входами прямого і зворотнього рахунка електронного реверсивного лічильника імпульсів Вихід вузла зняття сигналів взірцевого лічильника рідини, крім того, через керуючий ключ підключений до рахункового входу електронного лічильника імпульсів з переустановкою, вихід якого підключений до входів "Стоп" трьох керуючих ключів, у яких керуючі входа "Старт" об'єднані спільною шиною При застосуванні пристрою відносна похибка перевірного лічильника рідини визначається як відношення величини, що показана електронним реверсивним лічильником імпульсів і заданою пе датково вузли зняття температури, тиску, блоки контролю, узгодження, керування, бак запасу води, насос, ключ, електропривідну засувку, запірнорегулюючу арматуру, причому виходи вузлів зняття температури, тиску підключені до входу блока контролю, вихід якого підключений до блока узгодження, котрий з'єднаний з блоком керування, при цьому вихід блока керування підключений до входів блока контролю, електропривідної засувки, блока узгодження, вихід якого підключений до входу ключа, до того ж бак запасу води, насос, електропривідна засувка, запірно-регулююча арматура, взірцевий та перевірний лічильники з'єднані в замкнутому контурі редустановкою електронного лічильника імпульсів з передустановкою Недоліком відомого пристрою є тривалий час перевірки та регулювання лічильника рідини, складність регулювання та операцій розрахунку відносної похибки перевірного витратоміра В основу винаходу поставлено задачу створення пристрою для перевірки і регулювання лічильника рідини шляхом оснащення його новими структурними елементами, що дає можливість забезпечити зменшення тривалості часу та підвищення точності перевірки і регулювання ЛІЧИЛЬНИКІВ рідини, автоматизований технологічний процес повірки, оперативність узгодження роботи вузлів та елементів установки, зменшення витрат енергоресурсів, що в кінцевому результаті здешевлює вартість процесу перевірки Поставлена задача досягається тим, що в установку вводяться блоки узгодження, контролю, керування, додаткові вузли зняття сигналів температури і тиску, встановлені на взірцевому і перевірному витратомірах, а також бак запасу вода і насос, що дає можливість створити замкнутий цикл подачі вода в трубопроводі На фіг зображена структурна схема установки для перевірки і регулювання лічильника рідини Установка містить замкнутий контур циркуляції вода по трубопроводі 1, на якому послідовно роз О ю СО 00 44835 міщені взірцевий 2 і перевірний 3 витратоміри, вузли зняття сигналів температури 4 і 5, тиску 6 і 7, імпульсів 8 і 9 ВІДПОВІДНО на дільницях взірцевого та перевірного витратомірів Сигнали виходів вузлів 4-6-8 і 5-7-9 поступають на блок контролю 10, сигнал з якого поступає на блок узгодження II, а з останнього вихідний сигнал подається на блок керування 12 3 блоку керування 12 сигнали подаються на блок контролю 10, електродів одну засувку 13, блок узгодження II, з якого сигнал подається на ключ 14 Бак запасу вода 15 і насос 16, запірна арматура /засувки/ 17,18,19, зворотній клапан 20, розміщені на ВІДПОВІДНИХ ДІЛЬНИЦЯХ трубопроводу 1 Введення баку запасу води 15, насосу 16, запірно-регулюючої арматури 17,18,19,20 забезпечує необхідну циркуляцію вода для проведення процесу перевірки Блок контролю 10 забезпечує виконання таких функцій - зняття та передачу первинного інформаційного сигналу таких параметрів а/ вимірювання тиску води на дільницях з перевірним та взірцевим лічильниками, б/ вимірювання температури води на дільницях з перевірним та взірцевим витратомірами, в/ Вимірювання об'єму води, яка пройшла через перевірний і взірцевий витратоміри, - зняття та передачу первинного інформаційного сигналу про режим роботи насосного вузла Блок узгодження II забезпечує перетворення первинного аналогового інформаційного сигналу в дискретний інформаційний сигнал, вторинного керуючого сигналу в сигнал керування виконавчими механізмами Блок керування 12 /персональний комп'ютер/ забезпечує виконання таких функцій - обробка вторинного інформаційного сигналу згідно з робочим алгоритмом, - створення вторинного керуючого сигналу, - програмне керування процесом перевірки, ФІГ. - документальне підтвердження про виконання процесу перевірки Процес перевірки полягає в наступному Перед виконанням процесу перевірки з клавіатури персонального комп'ютера вводяться дані про тип перевірного лічильника, метрологічні та експлуатаційні характеристики /вводяться тільки у випадку отримання повідомлення на моніторі про необхідність їх надання/, здійснюється включення насоса і починається циркуляція води в установці Здійснюється зміна гідравлічного режиму шляхом виводу виконавчого механізму до положення, при якому значення миттєвої витрати по взірцевому витратоміру буде відповідати значенню, яке вказане в методиці повірки на тип перевірного лічильника Здійснюється ВІДЛІК початку зняття інформації з перевірного та взірцевого ЛІЧИЛЬНИКІВ ЗНЯТТЯ інформації з перевірного та взірцевого ЛІЧИЛЬНИКІВ припиняється після проходження контрольного об'єму води через взірцевий витратомір Після проведення перевірки на одному значенні витрати здійснюється зміна гідравлічного режиму до наступного значення витрати, згідно методики перевірки на конкретний тип лічильника Процес перевірки відбувається без втручання оператора Автоматичне регулювання значення витрати здійснюється за допомогою виконавчого механізму Після закінчення процесу перевірки надходить повідомлення про його результати Поточний контроль процесу перевірки ведеться безперервно за допомогою інформації, яка обробляється блоком керування В процесі контролю оператор, одержуючи інформацію про відхилення процесу перевірки від заданих установок, приймає рішення про необхідність втручання в процес Взаємодія між оператором і блоком керування здійснюється в формі діалогу, в якому активною стороною є оператор 44835 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
